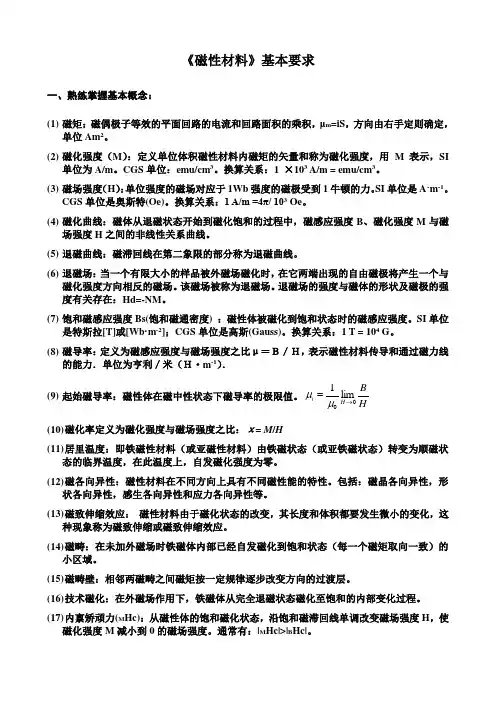

《磁性材料》基本要求一、熟练掌握基本概念:(1) 磁矩:磁偶极子等效的平面回路的电流和回路面积的乘积,μm =iS ,方向由右手定则确定,单位Am 2。

(2) 磁化强度(M ):定义单位体积磁性材料内磁矩的矢量和称为磁化强度,用M 表示,SI 单位为A/m 。

CGS 单位:emu/cm 3。

换算关系:1 ×103 A/m = emu/cm 3。

(3) 磁场强度(H ):单位强度的磁场对应于1Wb 强度的磁极受到1牛顿的力。

SI 单位是A ·m -1。

CGS 单位是奥斯特(Oe)。

换算关系:1 A/m =4π/ 103 Oe 。

(4) 磁化曲线:磁体从退磁状态开始到磁化饱和的过程中,磁感应强度B 、磁化强度M 与磁场强度H 之间的非线性关系曲线。

(5) 退磁曲线:磁滞回线在第二象限的部分称为退磁曲线。

(6) 退磁场:当一个有限大小的样品被外磁场磁化时,在它两端出现的自由磁极将产生一个与磁化强度方向相反的磁场。

该磁场被称为退磁场。

退磁场的强度与磁体的形状及磁极的强度有关存在:Hd=-NM 。

(7) 饱和磁感应强度Bs(饱和磁通密度) :磁性体被磁化到饱和状态时的磁感应强度。

SI 单位是特斯拉[T]或[Wb·m -2];CGS 单位是高斯(Gauss)。

换算关系:1 T = 104 G 。

(8) 磁导率:定义为磁感应强度与磁场强度之比μ=B/H,表示磁性材料传导和通过磁力线的能力.单位为亨利/米(H·m -1).(9) 起始磁导率:磁性体在磁中性状态下磁导率的极限值。

H B H i 00lim 1→=μμ (10) 磁化率定义为磁化强度与磁场强度之比:χ= M /H(11) 居里温度:即铁磁性材料(或亚磁性材料)由铁磁状态(或亚铁磁状态)转变为顺磁状态的临界温度,在此温度上,自发磁化强度为零。

(12) 磁各向异性:磁性材料在不同方向上具有不同磁性能的特性。

包括:磁晶各向异性,形状各向异性,感生各向异性和应力各向异性等。

磁铁性能和参数介绍

磁铁性能和参数介绍

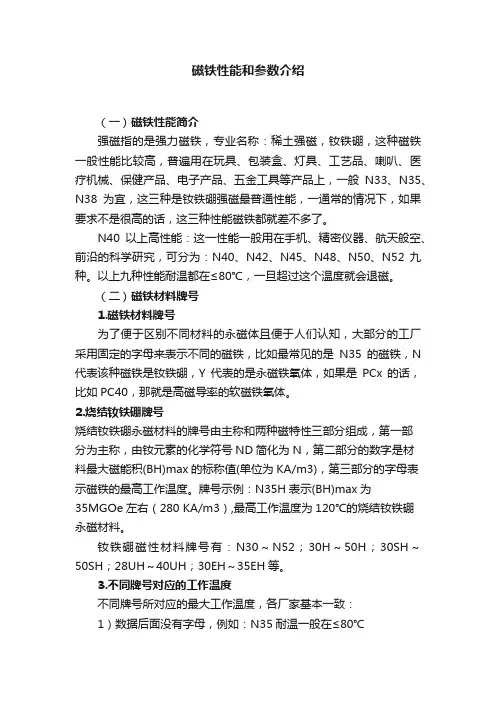

磁铁性能和参数介绍(一)磁铁性能简介强磁指的是强力磁铁,专业名称:稀土强磁,钕铁硼,这种磁铁一般性能比较高,普遍用在玩具、包装盒、灯具、工艺品、喇叭、医疗机械、保健产品、电子产品、五金工具等产品上,一般N33、N35、N38为宜,这三种是钕铁硼强磁最普通性能,一通常的情况下,如果要求不是很高的话,这三种性能磁铁都就差不多了。

N40以上高性能:这一性能一般用在手机、精密仪器、航天般空、前沿的科学研究,可分为:N40、N42、N45、N48、N50、N52九种。

以上九种性能耐温都在≤80℃,一旦超过这个温度就会退磁。

(二)磁铁材料牌号1.磁铁材料牌号为了便于区别不同材料的永磁体且便于人们认知,大部分的工厂采用固定的字母来表示不同的磁铁,比如最常见的是N35的磁铁,N 代表该种磁铁是钕铁硼,Y代表的是永磁铁氧体,如果是PCx的话,比如PC40,那就是高磁导率的软磁铁氧体。

2.烧结钕铁硼牌号烧结钕铁硼永磁材料的牌号由主称和两种磁特性三部分组成,第一部分为主称,由钕元素的化学符号ND简化为N,第二部分的数字是材料最大磁能积(BH)max的标称值(单位为KA/m3),第三部分的字母表示磁铁的最高工作温度。

牌号示例:N35H表示(BH)max为35MGOe左右(280 KA/m3),最高工作温度为120℃的烧结钕铁硼永磁材料。

钕铁硼磁性材料牌号有:N30~N52;30H~50H;30SH~50SH;28UH~40UH;30EH~35EH等。

3.不同牌号对应的工作温度不同牌号所对应的最大工作温度,各厂家基本一致:1)数据后面没有字母,例如:N35耐温一般在≤80℃2)数据后面以M结尾,例如:N50M 耐温一般在≤100℃3)数据后面以H结尾,例如:N48M 耐温一般在≤120℃4)数据后面以SH结尾,例如:N45SH 耐温一般在≤150℃5)数据后面以UH结尾,例如:N35UH 耐温一般在≤180℃6)数据后面以EH结尾,例如:N50M 耐温一般在≤200℃7)数据后面以EH结尾,例如:N50M 耐温一般在≤220℃后面五种性能都属耐高温型,如果一旦超后面既定的温度,磁铁就会退磁。

磁性材料常识参数介绍

磁性材料常识参数介绍

磁芯
SPINEL
磁学常识: 磁学常识:磁性材料分类
A)锰锌系 ) 组成约为: 其他为: 组成约为:Fe2O3 71%, MnO 20%, 其他为:ZnO 电阻率高(10 ohm-cm) 电阻率高 磁心损耗低 居里温度高 形状:EE,EI,ER,PQ,RM,POT等型式。 形状: , , , , , 等型式。 等型式 用途:功率变压器、 共模滤波器、 用途:功率变压器、EMI共模滤波器、储能电感等 共模滤波器
SPINEL
磁性材质介召:材质发展 磁性材质介召:
在PC50后,TDK相继推 出超低功耗材料PC44,PC45, PC46,PC47,其功率损耗较 PC40降低了约1/4~1/3, 主要差别就在于功耗最低点温 度不同,PC45为60-80℃, PC46为40-50℃,PC47则是 100℃,它们有一个明显的缺 点,一旦偏离了功耗最低点, 损耗值急剧上升。
C点以后是饱和段 点以后是饱和段 点以后是 ab段是上升段 段是上升段 段是 起始磁化 曲线反映 了什么? 了什么?
磁滞回线中H为 磁滞回线中 为 零时B并不为零 零时 并不为零 的现象说明铁 磁材料具有剩 磁材料具有剩 磁性。 磁性。
0
H
起始磁化曲线
oa段是线性段 段是线性段 段是
起始磁化曲线的ab段反映了铁磁材料的 起始磁化曲线的 段反映了铁磁材料的 高导磁性; 点以后说明铁磁材料具有 高导磁性;c点以后说明铁磁材料具有 磁饱和性。 磁饱和性。
SPINEL
磁学常识: 磁学常识:磁性材料分类
B)镍锌系 ) 组成约为: 其他为: 组成约为:Fe2O3 50%, NiO 24%, 其他为:ZnO 电阻率很高(107 ohm-cm) 电阻率很高 工作频率高 铁心损耗较锰锌系高 居里温度高 型式: , ,环形等。 型式:DR,R,环形等。 用途:常模滤波器、 用途:常模滤波器、储能电感等

磁钢参数解读

磁钢参数解读

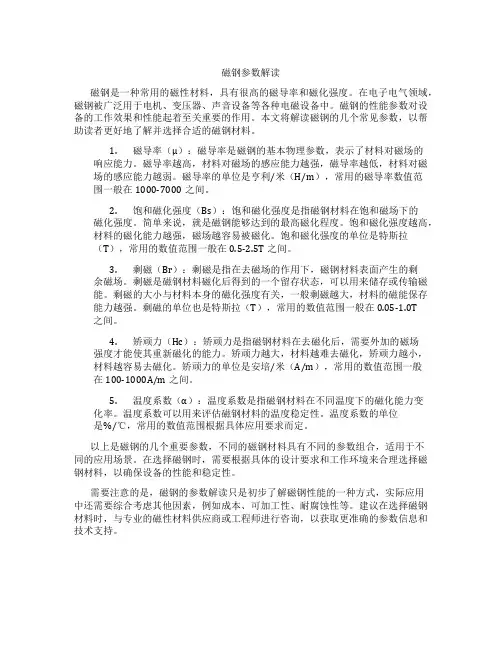

磁钢参数解读磁钢是一种常用的磁性材料,具有很高的磁导率和磁化强度。

在电子电气领域,磁钢被广泛用于电机、变压器、声音设备等各种电磁设备中。

磁钢的性能参数对设备的工作效果和性能起着至关重要的作用。

本文将解读磁钢的几个常见参数,以帮助读者更好地了解并选择合适的磁钢材料。

1.磁导率(μ):磁导率是磁钢的基本物理参数,表示了材料对磁场的响应能力。

磁导率越高,材料对磁场的感应能力越强,磁导率越低,材料对磁场的感应能力越弱。

磁导率的单位是亨利/米(H/m),常用的磁导率数值范围一般在1000-7000之间。

2.饱和磁化强度(Bs):饱和磁化强度是指磁钢材料在饱和磁场下的磁化强度。

简单来说,就是磁钢能够达到的最高磁化程度。

饱和磁化强度越高,材料的磁化能力越强,磁场越容易被磁化。

饱和磁化强度的单位是特斯拉(T),常用的数值范围一般在0.5-2.5T之间。

3.剩磁(Br):剩磁是指在去磁场的作用下,磁钢材料表面产生的剩余磁场。

剩磁是磁钢材料磁化后得到的一个留存状态,可以用来储存或传输磁能。

剩磁的大小与材料本身的磁化强度有关,一般剩磁越大,材料的磁能保存能力越强。

剩磁的单位也是特斯拉(T),常用的数值范围一般在0.05-1.0T之间。

4.矫顽力(Hc):矫顽力是指磁钢材料在去磁化后,需要外加的磁场强度才能使其重新磁化的能力。

矫顽力越大,材料越难去磁化,矫顽力越小,材料越容易去磁化。

矫顽力的单位是安培/米(A/m),常用的数值范围一般在100-1000A/m之间。

5.温度系数(α):温度系数是指磁钢材料在不同温度下的磁化能力变化率。

温度系数可以用来评估磁钢材料的温度稳定性。

温度系数的单位是%/℃,常用的数值范围根据具体应用要求而定。

以上是磁钢的几个重要参数,不同的磁钢材料具有不同的参数组合,适用于不同的应用场景。

在选择磁钢时,需要根据具体的设计要求和工作环境来合理选择磁钢材料,以确保设备的性能和稳定性。

需要注意的是,磁钢的参数解读只是初步了解磁钢性能的一种方式,实际应用中还需要综合考虑其他因素,例如成本、可加工性、耐腐蚀性等。

磁性材料参数汇总表

磁性材料参数汇总表

磁性材料参数汇总表引言磁性材料是一类重要的材料,在许多领域中都有广泛的应用,例如电子设备、电力传输、通信等。

了解磁性材料的参数对于正确选择和设计合适的磁性材料至关重要。

本文档旨在提供一个汇总表,列出常见磁性材料的重要参数和特性,以帮助工程师和研究人员进行选择和评估。

1. 常见磁性材料1.1 铁氧体材料铁氧体材料是一类具有高饱和磁感应强度和低磁导率的磁性材料。

下表列出了一些常见的铁氧体材料及其参数。

材料名称饱和磁感应强度 (T) 磁导率 (H/m) 矫顽力 (A/m)镍锌铁氧体0.4 50 800锰锌铁氧体0.3 100 500镍铜铁氧体0.6 20 10001.2 钕铁硼磁体钕铁硼磁体是一类具有极高磁能积和高矫顽力的磁性材料。

下表列出了一些常见的钕铁硼磁体及其参数。

材料名称饱和磁感应强度 (T) 磁能积 (J/m3) 矫顽力 (A/m)N35 1.17 263e6 955N45 1.33 326e6 955N52 1.45 398e6 9551.3 钢磁材料钢磁材料是一类在低频磁场中具有高导磁率和低矫顽力的磁性材料。

下表列出了一些常见的钢磁材料及其参数。

材料名称饱和磁感应强度 (T) 导磁率 (H/m) 矫顽力 (A/m)低碳钢 2 1000 4硅钢 2 5000 6非晶合金钢 2.1 10000 22. 参数解释2.1 饱和磁感应强度饱和磁感应强度是材料在外加磁场作用下能够达到的最大磁感应强度。

单位为特斯拉(T)。

2.2 磁导率磁导率描述了材料对磁场的响应程度,即磁场强度与磁感应强度之间的比值。

单位为亨利/米(H/m)。

2.3 矫顽力矫顽力是材料从饱和磁化状态中恢复到磁场消失状态所需施加的逆磁场强度。

单位为安培/米(A/m)。

2.4 磁能积磁能积是材料单位体积的储磁能力,表示材料在磁场中存储的能量密度。

单位为焦耳/立方米(J/m3)。

3. 典型应用3.1 铁氧体材料•镍锌铁氧体:常用于磁芯和磁带记录头。

磁性材料入门知识

磁性材料入门知识

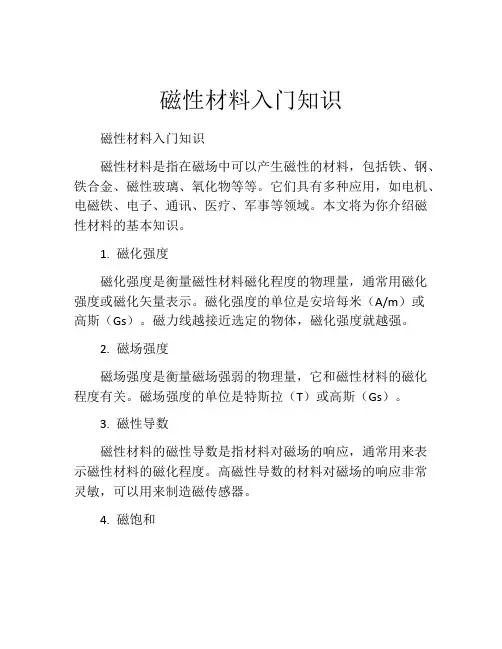

磁性材料入门知识磁性材料入门知识磁性材料是指在磁场中可以产生磁性的材料,包括铁、钢、铁合金、磁性玻璃、氧化物等等。

它们具有多种应用,如电机、电磁铁、电子、通讯、医疗、军事等领域。

本文将为你介绍磁性材料的基本知识。

1. 磁化强度磁化强度是衡量磁性材料磁化程度的物理量,通常用磁化强度或磁化矢量表示。

磁化强度的单位是安培每米(A/m)或高斯(Gs)。

磁力线越接近选定的物体,磁化强度就越强。

2. 磁场强度磁场强度是衡量磁场强弱的物理量,它和磁性材料的磁化程度有关。

磁场强度的单位是特斯拉(T)或高斯(Gs)。

3. 磁性导数磁性材料的磁性导数是指材料对磁场的响应,通常用来表示磁性材料的磁化程度。

高磁性导数的材料对磁场的响应非常灵敏,可以用来制造磁传感器。

4. 磁饱和当磁性材料的磁化强度达到一定值时,它将不再对外加磁场产生响应,这个过程称为磁饱和。

磁饱和是磁性材料失去磁性的一个重要特征。

5. 磁畴磁性材料分为多个微小的磁畴,每个磁畴具有自己的磁矩方向,这个方向通过相邻的原子强引力互相保持。

每个磁畴磁矩方向相同,但与相邻磁畴的磁矩方向不同。

6. 磁滞回线当一个交变电流通过一个螺线管时,磁针的磁化方向会随着电流变化,因此在磁针上会形成一个磁滞回线。

磁滞回线经常用来描述磁性材料的饱和磁化、滞磁和磁导率等性质。

7. 磁性材料分类根据磁性材料的磁导率和饱和磁化强度,可以将磁性材料分为软磁性材料和硬磁性材料。

软磁性材料是指具有高磁导率和低磁饱和的材料,通常用作电子元器件、电机和变压器等领域。

硬磁性材料是指具有高饱和磁化和低磁导率的材料,通常用于制造永磁体、磁存储、磁头等领域。

8. 磁性材料应用磁性材料广泛应用于各个领域。

在电子行业,磁性材料用于制造电感和磁芯等元器件。

在电机和发电机中,磁性材料用于制造转子和定子,改进机器效率并降低成本。

磁性材料还用于通讯、医疗、军事和安全等领域。

总之,磁性材料具有重要的应用和理论价值。

通过深入了解磁性材料的基本知识,可以更好地理解其在科技领域中的应用和发展前景。

磁性材料基本参数详解

磁性材料基本参数详解

磁性材料基本参数详解磁性是物质的基本属性之一,磁性现象与各种形式的电荷的运动相关联,物质内部电子的运动和自旋会产生一定大小的磁矩,因而产生磁性。

自然界物质按其磁性的不同可分为:顺磁性物质、抗磁性物质、铁磁性物、反铁磁性物质以及亚铁磁性物质,其中铁磁性物质和亚铁磁性物质属于强磁性物质,通常将这两类物质统称为“ 磁性材料” 。

铁氧体颗粒料: 是已经过配料、混合、预烧、粉碎和造粒等工序,可以直接用于成形加工的铁氧体料粒。

顾客使用该料可直接压制成毛坯,经烧结、磨削后即可制成所需磁芯。

本公司生产并销售高品质的铁氧体颗粒料,品种包括功率铁氧体JK 系列和高磁导率铁氧体JL 系列。

锰锌铁氧体: 主要分为高稳定性、高功率、高导铁氧体材料。
