岩基载荷试验方案
岩基载荷试验实施细则
地基专业作业指导书岩基载荷试验实施细则文件编号：版本号：编制：批准：生效日期：岩基载荷试验实施细则1. 目的为使测试人员在做岩基载荷试验时有章可循，并使其操作合乎规范。
2. 适用范围岩基（不含全风化、强风化岩层）载荷试验的准备、现场实施和分析计算。
3. 引用文件对于湖北省境内的检测项目，以《建筑地基基础检测技术规范（DB42/269-2003）》为最基本的技术依据，当该规范不明确时，参照下述规范执行：《《建筑地基基础设计规范（GB 50007-2011）》《岩土工程勘察规范（GB 50021-2001）（2009年版）》。
对于湖北省境外的检测项目，依据国标执行。
对于每次发出的检测报告中，必须明确该报告依据的技术标准，并严格按其标准执行。
4. 工作程序4.1 预期极限荷载的确定4.1.1试验采用接近岩基抗压的实际工作条件，确定其承载力，作为设计依据，或对地基的承载力进行抽样检验和评价。
4.1.2 拟定的试验终止荷载一般不宜小于特征值的3倍。
预期最大加载值须取得委托方的明示。
4.2 现场准备4.2.1 测试前由项目经理或现场检测工程师前往现场踏勘，了解下述现场及试验基本情况：拟测点周围场地平整情况、道路是否通畅；委托方要求工期、检测数量、堆载所用堆重物准备情况等。
4.2.2 拟测点的压板底面应要求做防雨水浸泡措施（如挖排水沟等）；拟测点应取岩基持力层样品带回公司。
4.3 试验装置、设备、材料、工具的准备主梁、副梁、堆重物、传力柱、千斤顶、压力表、油压泵、油管。
承压板：直径30cm的圆钢板。
百分表，磁性表座，基准梁(φ48mm钢管)。
4.4 现场检测实施4.4.1试验加载与观测流程加压前读稳定读数，每10min读一次，连续三次不变开始加压；第一级施加荷载为预估极限承载力的1/5，以后每级1/10；每10min测读一次，连续三次读数之差均不大于0.01mm，视为稳定，加下一级荷载。
当终止加载条件出现时即终止加载，如有必要，可通报业主代表或现场监理；进行卸载与回弹观测，但如果试验加载系统有危险时除外；卸载完毕该次试验即终止。
土(岩)地基载荷试验
土(岩)地基载荷试验一、试验目的土(岩)地基载荷试验是检测地基承载力的重要方法之一，其主要目的是确定地基在静载荷作用下的力学性能和承载能力。
通过试验，可以获得地基的变形特性、沉降量、承载力等关键参数，为地基设计、施工和安全使用提供重要依据。
二、试验设备与材料1.试验设备：主要包括载荷试验机、百分表、数据采集系统等。
2.试验材料：一般采用方形或圆形承载板，以及反力框架、千斤顶等。
三、试验步骤1.准备工作：选择合适的试验场地，清理地表杂物，确保场地平整。
根据试验方案，准备好试验设备与材料。
2.安装承载板：将承载板放置在试验点上，确保与地面接触良好，无明显缝隙。
3.安装反力框架：将反力框架放置在承载板上，确保其稳定不动。
4.加载与观测：逐步增加载荷，一般分为若干级，每级加载后稳定一定时间，然后记录下百分表的读数以及沉降量。
5.卸载与观测：卸载时，应逐步减少载荷，并记录下百分表的读数以及回弹量。
6.重复试验：为了获得更为准确的试验数据，可以对同一试验点进行多次重复试验。
四、试验结果分析1.数据整理：整理好各级载荷下的沉降量、回弹量以及百分表读数等数据。
2.结果分析：根据试验数据，分析地基的变形特性、承载力等关键参数。
一般来说，地基的承载力可根据最大加载值和相应的沉降量进行估算。
五、地基承载力评价根据试验结果分析，可以对地基的承载力进行评价。
一般来说，地基的承载力应满足工程设计和施工的要求。
当承载力不足时，需要对地基进行加固处理或者采取其他措施以提高其承载能力。
同时，在施工过程中，也应当注意控制施工载荷不超过地基的承载能力，以避免对地基造成损害。

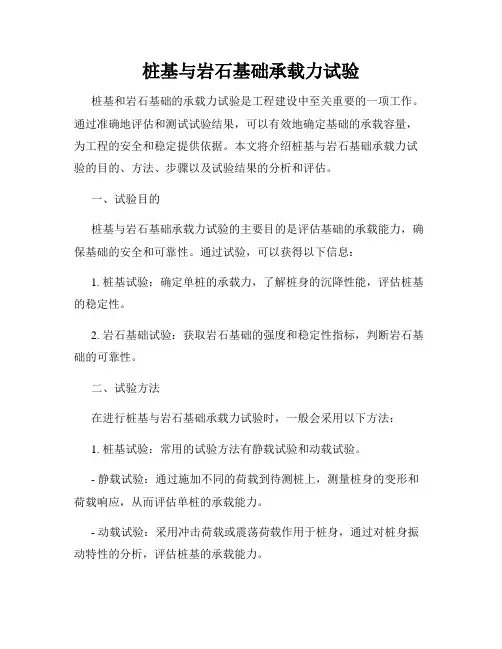

桩基与岩石基础承载力试验
桩基与岩石基础承载力试验桩基和岩石基础的承载力试验是工程建设中至关重要的一项工作。
通过准确地评估和测试试验结果，可以有效地确定基础的承载容量，为工程的安全和稳定提供依据。
本文将介绍桩基与岩石基础承载力试验的目的、方法、步骤以及试验结果的分析和评估。
一、试验目的桩基与岩石基础承载力试验的主要目的是评估基础的承载能力，确保基础的安全和可靠性。
通过试验，可以获得以下信息：1. 桩基试验：确定单桩的承载力，了解桩身的沉降性能，评估桩基的稳定性。
2. 岩石基础试验：获取岩石基础的强度和稳定性指标，判断岩石基础的可靠性。
二、试验方法在进行桩基与岩石基础承载力试验时，一般会采用以下方法：1. 桩基试验：常用的试验方法有静载试验和动载试验。
- 静载试验：通过施加不同的荷载到待测桩上，测量桩身的变形和荷载响应，从而评估单桩的承载能力。
- 动载试验：采用冲击荷载或震荡荷载作用于桩身，通过对桩身振动特性的分析，评估桩基的承载能力。
2. 岩石基础试验：常用的试验方法有岩石取样分析、岩芯强度试验和预应力锚固试验。
- 岩石取样分析：通过取样分析，了解岩石的物理和力学性质。
- 岩芯强度试验：将岩芯样本放置在试验设备上进行拉伸、压缩或剪切等试验，获得岩石的强度参数。
- 预应力锚固试验：通过施加预应力荷载到预埋锚杆上，测量锚杆的变形和荷载响应，评估岩石基础的稳定性和承载能力。
三、试验步骤进行桩基与岩石基础承载力试验的步骤一般如下：1. 取样准备：对于桩基试验，需要对待测桩进行钻孔取样，并进行标记和编号。
对于岩石基础试验，需要进行岩芯的取样和标记。
2. 试验装置搭建：根据试验方法的不同，搭建适当的试验装置，包括荷载施加设备、测量仪器和数据采集系统。
3. 试验操作：按照试验方案，进行试验操作。
对于桩基试验，施加逐渐增加的荷载到待测桩上，并及时记录和采集数据。
对于岩石基础试验，按照试验方案进行岩石样本的加载和测试，并记录数据。
4. 数据分析与评估：对试验获得的数据进行分析和处理，计算承载力指标，评估基础的稳定性和安全性。
土(岩)地基载荷试验检测方案
土（岩）地基载荷试验检测方案1 目的确定承压板下应力主要影响范围内土层的承载力和变形参数，确保检测工作的质量，为设计和施工验收提供可靠依据。
2 适用范围适用于检测天然土质地基、岩石地基及采用换填、预压、压实、挤密、强夯、注浆处理后的人工地基的承压板下应力影响范围内的承载力和变形参数。
3 总则3.1《建筑地基检测技术规范》JGJ 340-20153.2基桩施工图3.3岩土勘察报告4 工作流程4.1 接受委托正式接手检测工作时，检测机构应获得委托方书面形式的委托函，以帮助了解工程概况，明确委托方意图即检测目的，同时也使即将开展的检测工作进入合法轨道。
4.2 调查、资料收集为进一步明确委托方的具体要求和现场实施的可行性，了解施工工艺和施工中出现的异常情况，应尽可能收集相关的技术资料，必要时检测技术人员到现场勘察，使地基检测做到有的放矢，以提高检测质量。
主要收集内容有：岩土工程勘察资料、地基设计施工资料、基坑平面图、现场辅助条件情况（如道路情况、水、电等）及施工工艺等等。
其中地基资料主要内容包括地基土类别、设计标高、检测时标高、施工基坑坑底标高、设计地基承载力特征值等等。
4.3 制定检测方案在明确了检测目的并获得相关的技术资料后，技术人员应着手制定地基检测方案，以向委托方书面陈述检测工作的形式、方法、依据标准和技术保证。
检测方案的主要内容包括：工程概况、抽样方案、所需的机械或人工配合、试验周期等等。
检测方案需根据实际情况进行动态调整。
4.4 前期准备4.4.1 检测的仪器设备根据不同的检测要求组织配套、合理的检测设备，如根据最大试验荷载合理选择千斤顶和不同量程的压力表或压力（荷载）传感器（满足在量程的30%—80%范围内）。
检测前应对仪器进行系统调试，所有计量仪器必须在计量检定的有效期内。
另外，现场检测环境有可能受到温湿度、电压波动、电磁干扰和振动冲击等外界因素的影响而不能满足仪器的使用要求，此时应采取有效防护措施（1.采取有效遮挡措施，以减少温度变化和刮风下雨的影响，尤其在昼夜温差较大且白天有阳光照射时更应注意；2. 使用时应远离强磁场，传感器通信电缆采用屏蔽电缆线等），以确保仪器处于正常状态。
岩基载荷试验作业指导书
岩石地基载荷试验一、适用范围适用于确定完整、较完整、较破碎岩基作为天然地基或桩基础持力层时的承载力。
二、检测标准《建筑地基基础设计规范》（GB 50007—2011）三、检测设备千斤顶、百分表、刚性承压板。
四、现场检测4.1采用圆形刚性承压板，直径为300mm.当岩石埋藏深度较大时,可采用钢筋混凝土桩但桩周需采取措施以消除桩身与土之间的摩擦力。
4.2测量系统的初始稳定读数观测:加压前,每隔读10min读数一次,连续三次读数不变可开始试验。
4.3加载应采用单循环加载,荷载逐级递增直到破坏,然后分级卸载。
4.4加载时，第一级加载值应为预估设计荷载的1/5，以后每级应为预估设计荷载的1/10。
4.5沉降量测读应在加载后立即进行，以后每10min读数一次。
4.6连续三次读数之差均不大于0.01mm，可视为达到稳定标准，可施加下一级荷载。
4.7加载过程中出现下列情况之一时，即可终止加载。
4.7.1沉降量读数不断变化，在24小时内，沉降速率有增大的趋势；4.7.2压力加不上或勉强加上而不能保持稳定.注：若限于加载能力，荷载也应增加到不少于设计要求的两倍。
4.8卸载及卸载观测应符合下列规定：4.8.1每级卸载为加载时的两倍，如为奇数，第一级可为3倍；4.8.2每级卸载后,隔10min测读一次，测读三次后可卸下一级荷载；4.8.3全部卸载后，当测读到半小时回弹量小于0.01mm时，即认为达到稳定。
五、岩石地基承载力的确定应符合下列规定：5.1对应于p-s曲线上起始直线段的终点为比例界限。
符合终止加载条件的前一级荷载为极限荷载。
将极限荷载除以3的安全系数，所得值与对应于比例界限的荷载相比较，取小值。
5.2每个场地荷载试验的数量不应少于3个，取最小值作为岩石地基承载力特征值。
5.3岩石地基承载力不进行深宽修正。
岩土体测试 载荷试验
4. 地基和基础的常用检测方法
地基检测方法：静载试验，静力触探，动
力触探，标准贯入。承载力与变形指标检 测常用静载试验，均匀性与密实程度检测 常用静力触探、动力触探和标准贯入。 桩基础检测方法：静载试验，低应变，高 应变，超声波，钻芯。承载力检测常用静 载试验（单桩，深井）和高应变，强度与 完整性检测常用低应变、超声波和钻芯法。
（4）试验终止条件 试验结束标准：一般认为，当出现下列情况之一时，可认为地 基已达破坏阶段，可终止试验：
a．在荷载不变条件下，24小时沉降速率几乎不变或加速发展（不 能达到稳定状态）；
b． 板周围出现隆起或破坏性裂缝；
c．相对沉降量s/b（承压板直径或边长）超过0.06～0.08 。
二、试验设备的安装及操作步骤
工字钢
锚具 钢板 反力梁 支墩 承压板
千斤顶
基准梁 钢绞线
锚桩
图2-2 锚桩反力梁系统的设备布置
1.1 试验设备和方法
一、试验设备 目前国内采用的试验装置，大体的具体布置方式有如下两种：
堆载
平台
主 梁
千斤顶
百分表
荷载板
图2-1 堆载平台系统的设备布置
第2章
载荷试验
第一节 概述 第二节 试验的基本原理及仪器设备
第三节 试验技术要求和步骤
第四节 试验资料整理 第五节 成果应用
第六节 螺旋板载荷试验简介
概述（地基基础的一般知识）
1. 建筑物、地基、基础的关系
2. 地基基础的类型 3. 对地基和基础的一般要求
4. 地基和基础的常用检测方法
房屋建筑体系的组成楼层上部结构楼层上部结构基础下部结构基础下部结构地基桥跨上部结构桥跨上部结构桥墩下部结构桥墩下部结构地基地基基础下部结构基础下部结构1地基的类型一般土质地基特殊土质地基土质地基岩石地基土岩组合地基天然地基换填地基强夯地基压实地基灌浆地基复合地基人工地基地基2基础的类型柱下独立基础墙下条形基础刚性基础无筋扩展基础柱下独立基础墙下条形基础钢筋混凝土扩展基础柱下条形基础筏板基础箱形基础浅基础桩基础沉井基础沉箱基础地下连续墙基础组合型深基础深基础基础保证建筑物的安全和正常使用充分发挥地基的承载能力
岩基载荷试验方案
岩基载荷试验方案Xxxxxxxxxx工程人工挖孔灌注桩基础检测方案Xx冶金建筑工程质量检测有限公司二?一?年一月------------------------工程人工挖孔灌注桩基础检测方案方案编写人:方案审核人:方案审定人:检测单位资质:(检)字第006号邮政编码: 检测单位地址:联系电话:,目录一、前言二、检测目的三、检测技术依据四、检测工作量五、场区工程地质概况六、岩基载荷试验方案1、岩基载荷试验仪器设备2、岩基载荷试验技术要求3、现场设备安装4、现场测试及资料整理七、检测技术成果八、现场安全措施附:岩基载荷试验施工方案图,一、前言---------工程，层数为13F，框架剪力墙结构，基础采用人工挖孔灌注桩，桩径不等，基础持力层为中风化泥岩层，设计要求桩端岩石地基承载力特征值?2000 kPa。
受------------委托，---------质量检测有限公司承担了本工程人工挖孔灌注桩基础岩基载荷试验检测。
二、检测目的通过岩基载荷试验，判定工程场地内中风化泥岩层作为人工挖孔灌注桩基础持力层的承载力是否符合设计要求。
三、检测技术依据本次检测工作主要的技术规范、标准及依据如下:1、《建筑地基基础设计规范》(GB50007-2002)2、《-----省建筑地基基础质量检测若干规定》(修订本)(川建发[2004]66号)3、《建筑基桩检测技术规范》(JGJ106-2003)4、《建筑桩基技术规范》(JGJ94-94)5、《岩土工程勘察规范》(GB50021-2001)6、业主及设计单位提供的技术资料四、检测工作量1、单体工程按总桩数的1%且不少于3点在桩底平面处进行岩基载荷试验。
2、本工程检测点的数量和位置由建设、设计、监理等单位共同确定。
五、场区工程地质概况---------六、岩基载荷试验方案(一)岩基载荷试验仪器设备1、承压板:采用圆形钢板(直径φ300mm、厚度h30mm)。
,2、加荷系统:由标定过的QF100t油压千斤顶配0.4级的精密压力表及高压油泵组成。
土(岩)地基载荷试验概况表
土(岩)地基载荷试验概况表摘要：1.土(岩) 地基载荷试验概述2.试验目的和意义3.试验设备和方法4.试验结果分析5.结论正文：1.土(岩) 地基载荷试验概述土(岩) 地基载荷试验是岩土工程勘察设计中非常重要的一项工作，主要是为了获取地基土(岩) 在承受荷载时的变形特性和承载能力，以确保工程安全、稳定和经济合理。
载荷试验通常分为平板载荷试验、圆环载荷试验、深层载荷试验等，根据不同工程需求选择合适的试验方法。
2.试验目的和意义土(岩) 地基载荷试验的主要目的是了解地基土(岩) 的承载力、变形特性和稳定性，为工程设计提供科学依据。
试验意义主要体现在以下几个方面：(1) 确保工程安全：通过载荷试验，可以判断地基土(岩) 是否能承受设计荷载，从而避免因地基承载力不足而导致的工程事故。
(2) 优化工程设计：载荷试验可以为工程设计提供准确的地基参数，如承载力、变形模量等，有利于优化工程设计，提高工程质量和效益。
(3) 指导施工和监测：载荷试验可以为施工提供重要参考，如确定基础形式、尺寸等；同时，试验结果也可用于工程施工过程中的监测，确保工程质量。
3.试验设备和方法(1) 试验设备：载荷试验通常需要使用千斤顶、位移计、压力计等设备。
其中，千斤顶用于施加荷载，位移计用于测量地基的变形，压力计用于测量荷载。
(2) 试验方法：常见的载荷试验方法包括平板载荷试验、圆环载荷试验和深层载荷试验。
平板载荷试验适用于浅基础工程，圆环载荷试验适用于深基础工程，深层载荷试验适用于深层土(岩) 地基。
4.试验结果分析试验结果分析主要包括以下几个方面：(1) 地基承载力：通过试验，可以获取地基土(岩) 的最大承载力，判断其是否能承受设计荷载。
(2) 地基变形特性：试验结果可以反映地基土(岩) 在承受荷载时的变形特性，如弹性模量、泊松比等。
(3) 地基稳定性：通过分析试验结果，可以判断地基土(岩) 在设计荷载下的稳定性。
5.结论土(岩) 地基载荷试验是岩土工程勘察设计中非常重要的一项工作，通过试验可以获取地基土(岩) 的承载能力、变形特性和稳定性，为工程设计提供科学依据。
9岩基载荷试验现场检测方案5.6
1 检测依据1.1.《建筑地基检测技术规范》JGJ 340—2015；1.2.《四川省建筑地基基础检测技术规程》DBJ51/T014-2013；1.3. 设计图纸文件。
2 检测目的采用桩底岩基载荷试验检测桩端岩石地基承载力特征值是否满足设计要求。
3 检测设备所投入设备完整、有效、可靠，均经计量部门进行检定/校准，完全能满足本次检测工作的需求。
表3.1：主要仪器、设备一览表4 抽样比例及检测数量依据《四川省建筑地基基础检测技术规程》(DBJ51/T 014-2013)的规定，以岩基为桩端持力层时，对设计等级为甲级和乙级的桩基础，抽取总桩数的1%且不少于3根桩进行单桩竖向承载力静载荷试验，当条件不具备时可抽取总桩数的2%且不少于6根桩在桩底进行岩基载荷试验。
5 现场准备工作桩底岩基需达到设计持力层，所检位置岩基需平整。
千斤顶上钢垫板所接触的岩基需要平整，具体情况见附件五。
6 检测过程或检测原理6.1 加载过程控制本次试验最大加载量为设计承载力的三倍，用逐级等量加载；分级荷载为最大加载量的1/15，其中第一级可取分级荷载的2倍。
分级加载，加荷分级为14级。
慢速维持荷载法：观测方法：每加一级荷载后,立即测读承压板的沉降量，以后每隔10min测读一次沉降量。
承压板沉降相对稳定标准为：每0.5h内的沉降量不应超过0.03mm，并应在四次读数中连续出现两次认为已达到相对稳定，可加下一级荷载。
6.2终止加载的控制终止加载的条件为：当出现下列情况之一时,即终止加载：1）岩基载荷试验的荷载无法保持稳定且逐渐下降。
2)本级荷载的沉降量大于前级荷载沉降量的5倍，荷载与沉降曲线出现明显陡降。
3)在某一级荷载下，24h内沉降速率不能达到相对稳定标准。
4)加载至要求的最大试验荷载且承压板沉降达到相对稳定标准。
6.3卸载过程控制采用分级进行卸载：每级卸载量取加载时分级荷载的2倍，逐级等量卸载。
分级卸载，卸载分为7级。
每级卸载后，应隔10min测读一次，测读三次后可卸下一级荷载。
岩基载荷试验
岩基载荷试验11.1 适用范围11.1.1岩基载荷试验可适用于确定完整、较完整、较破碎岩基作为天然地基或桩基础持力层时的承载力。
11.1.1[条文说明]岩基载荷试验不适用于全风化、强风化等破碎岩层和坚硬土层。
11.2 仪器设备11.2.1岩基载荷试验使用的荷载测量仪器、加、卸载设备、变形测量仪器应符合本规程第4.2.1- 4.2.3条的规定。
11.2.2 采用圆形刚性承压板，直径为300mm。
11.2.3加载反力装置可通过传力柱至地表，采用压重平台反力装置，并应符合下列规定：1.传力柱的中心应与承压板的中心重合且垂直支撑。
2.传力柱和承压板的材料强度和刚度，应满足载荷试验的要求，在最大荷载作用下应不变形。
3.加载反力装置的主梁、次梁应满足强度要求。
4.加载反力装置能提供的反力不得小于最大加载量的1.2倍。
5.压重宜在检测前一次加足，并均匀稳固地放置于平台上。
应保持试验岩层的天然湿度和状态。
6.11.2.4基准桩中心与传力柱中心和基准桩中心与压重平台支墩边的距离均不应小于2.0m。
11.3 现场检测11.3.1基础锚杆抗拔试验的维持荷载要求应符合4.3.3条规定，其试验程序符合下列规定：1测量系统的初始稳定读数观测：加压前，按预估极限承载力10%预压，每隔10min读数一次，连续三次读数不变可开始试验。
2荷载分级：第一级加载值为预估设计荷载的1/5.以后每级为1/10。
3单循环加载，荷载逐级递增直到破坏，然后分级卸载。
4记录的内容为即时时间、实测荷载和位移量，每级荷载施加完毕后，应立即记录位移量，以后每10min记录一次。
记录格式见附录A附表 A.0.1 静载试验记录表。
11.3.2 稳定标准：连续三次读数之差均不大于0.01mm。
11.3.3终止加载条件：当出现下列情况之一时，即可终止加载：1.沉降量读数不断变化，在24小时内，沉降速率有增大的趋势；2.压力加不上或勉强加上而不能保持稳定。
倍。
3最大加载量为持力层岩基承载力特征值的3.注：若限于加载能力，荷载也应增加到不少于设计要求的两倍。
土(岩)地基载荷试验概况表
土(岩)地基载荷试验概况表
（原创实用版）
目录
1.概述
2.试验方法
3.试验设备
4.试验结果
5.结论
正文
1.概述
土 (岩) 地基载荷试验是对地基土 (岩) 在承受建筑物荷载时的承载能力和变形特性进行测试的一种方法。
通过这种试验，可以了解地基土(岩) 的性能，为建筑设计和施工提供重要依据。
本文将对一次土 (岩) 地基载荷试验的过程进行概述，以供参考。
2.试验方法
本次试验采用平板载荷试验方法。
该方法的操作步骤如下：
(1) 在试验场地上选定一个代表性区域，进行场地平整，并铺设一定厚度的砂垫层。
(2) 在砂垫层上安装试验设备，包括载荷板、液压装置和测量仪器等。
(3) 按照设计荷载分级加载，每级荷载施加后，观测地基的变形和反弹情况，并记录数据。
(4) 当所有荷载级数施加完毕后，再次观测地基的变形和反弹情况，并记录数据。
3.试验设备
本次试验所使用的设备如下：
(1) 载荷板：用于施加荷载，其尺寸和材料需满足试验要求。
(2) 液压装置：用于施加和测量荷载的大小。
(3) 测量仪器：包括位移计、应变计等，用于测量地基的变形和应变情况。
4.试验结果
根据试验数据，可以得出以下结论：
(1) 地基在承受荷载过程中，其变形和反弹情况符合设计要求。
(2) 在设计荷载范围内，地基的承载能力满足设计要求。
(3) 地基在荷载作用下产生的应变和位移较小，说明地基的稳定性良好。
5.结论
本次土 (岩) 地基载荷试验表明，所选地基土 (岩) 的性能满足设计要求，可以作为建筑物的地基使用。
岩基载荷试验数量
岩基载荷试验数量摘要：一、岩基载荷试验概述1.岩基载荷试验定义2.岩基载荷试验目的二、岩基载荷试验方法1.传统试验方法2.改进试验方法三、岩基载荷试验应用1.工程应用背景2.实际案例分析四、岩基载荷试验结果与讨论1.试验结果概述2.结果分析与讨论五、岩基载荷试验总结1.试验成果总结2.存在问题与展望正文：岩基载荷试验是评估岩基承载能力的重要手段，通过对岩基施加荷载，观测其应力应变变化，从而得到岩基的承载力参数。
岩基载荷试验在土木工程、水利工程、地下工程等领域具有广泛的应用。
传统的岩基载荷试验方法主要包括等向加载试验、三轴压缩试验等。
然而，传统试验方法存在一定的局限性，如试验设备要求高、试验过程较为复杂、试验数据处理和分析困难等。
为了克服这些局限性，研究者们提出了改进的岩基载荷试验方法，如动态加载试验、超载试验等。
在实际工程应用中，岩基载荷试验结果对于工程设计和施工具有重要的指导意义。
例如，在我国某水利工程中，通过岩基载荷试验得到了岩基的承载力参数，为工程的设计提供了有力的依据。
此外，岩基载荷试验结果还可以用于评估岩基的稳定性、预测岩基的变形和破坏趋势等。
通过对岩基载荷试验数据的分析与讨论，可以得到岩基的承载能力、变形特性等重要信息。
然而，岩基载荷试验过程中可能存在的误差、试验数据的处理和分析方法等因素，都可能影响到最终的试验结果。
因此，在岩基载荷试验过程中，需要严格控制试验条件，采用科学的试验数据处理和分析方法，以提高试验结果的准确性。
总的来说，岩基载荷试验是评估岩基承载能力的重要手段，在实际工程应用中具有广泛的应用价值。
然而，传统的岩基载荷试验方法存在一定的局限性，需要不断改进和发展。
桩基与岩石基础荷载试验
桩基与岩石基础荷载试验桩基与岩石基础荷载试验是土木工程领域中用于确定基础承载能力的一种重要实验方法。
通过该试验，可以评估土壤和岩石的力学性质，了解不同地质条件下基础的可靠性，并为建筑工程的设计和施工提供依据。
本文将介绍桩基与岩石基础荷载试验的基本原理、实验方法和应用。
一、桩基与岩石基础荷载试验的基本原理桩基与岩石基础荷载试验的基本原理是通过加载试验，获得基础的承载性能和变形特性。
在试验中，通过施加不同大小的荷载或应变，观测基础的变形和变形规律，进而得出基础的荷载-沉降曲线以及其他相关参数。
试验结果能够反映基础的承载能力、变形性能和破坏机理，为工程设计和施工提供重要依据。
二、桩基与岩石基础荷载试验的实验方法1. 静力荷载试验静力荷载试验是最常用的桩基和岩石基础荷载试验方法之一。
在试验中，首先需要选取适当大小的试验荷载，然后通过加载设备施加试验荷载于基础上。
同时，通过测量沉降仪、应变仪等装置，记录基础在不同荷载下的位移和应变情况。
通过试验数据的分析处理，得到基础的荷载-沉降曲线和荷载-应变曲线等。
2. 动力荷载试验动力荷载试验是对桩基和岩石基础进行荷载试验的另一种常用方法。
在试验中，通过使用冲击源（如冲击锤）对基础施加冲击负荷，并通过测量位移、应变和相关振动参数，获取基础在动荷载下的响应特性。
通过分析和处理试验数据，可以得到基础的动力特性，如阻尼比、共振频率等。
三、桩基与岩石基础荷载试验的应用1. 工程设计桩基与岩石基础荷载试验在工程设计中起到重要的作用。
试验结果可以提供给土木工程师依据，用于确定基础的可靠性和承载能力。
根据试验结果，可以选择合适的桩型和基础形式，设计出满足工程需求的基础结构。
2. 施工质量控制桩基与岩石基础荷载试验可以用于施工质量的控制。
通过试验，可以对基础的荷载-沉降关系进行验证，判断工程进展是否符合设计要求。
同时，对于已施工的基础，还可以通过试验监测基础的变形和位移情况，及时发现和解决问题，确保施工质量。
岩基载荷试验检测方案
岩基载荷试验检测方案一、工程概况。
咱们这个工程啊，有岩基的部分，就像房子的超级坚固地基一样。
为了确保这地基能稳稳当当撑起上面的建筑，咱们得好好检测一下这岩基的承载能力，这就是咱们这个岩基载荷试验检测的重要使命啦。
二、检测目的。
1. 主要就是想知道这岩基到底能承受多大的压力，就像测试一个大力士能举起多重的东西一样。
这样我们就能确定在这岩基上盖房子或者建其他东西的时候，不会因为压力太大把岩基压垮。
2. 看看岩基在不同压力下的变形情况。
要是岩基一受压就变形得厉害，像个软脚虾似的，那可不行，我们得提前知道这些情况，好做出应对措施。
三、检测依据。
1. 首先得按照国家相关的岩土工程勘察规范来，这就好比玩游戏要遵守游戏规则一样，这些规范可是经过很多专家研究制定的，是咱们检测的基本准则。
2. 工程设计单位给出的一些特殊要求咱们也得考虑进去。
毕竟每个工程都有自己的小个性，得满足人家的特殊需求。
四、试验设备。
1. 承压板。
这可是直接和岩基接触，传递压力的家伙。
咱们得根据岩基的大小和试验要求，选择合适尺寸的承压板。
就像给脚选合适的鞋子一样，不能太大也不能太小。
一般来说，圆形承压板的直径会在0.3 1.0米之间，具体的还得看岩基的情况。
2. 加荷装置。
这个装置就像一个压力制造机，要能稳定地给岩基增加压力。
我们可以用液压千斤顶之类的设备，它能够精确地控制加荷的大小，就像你能精确控制水龙头的水流大小一样。
3. 测量仪表。
沉降测量仪：用来测量岩基在压力作用下下沉的距离。
这个仪器得非常灵敏，哪怕岩基只下沉一点点，它也能准确地测出来。
就像一个超级敏锐的小侦探，不放过任何一点蛛丝马迹。
压力传感器：它负责检测加在岩基上的压力到底有多大。
这个传感器就像一个秤，精确地称出压力的“重量”。
五、试验点的布置。
1. 咱们不能随便找个地方就做试验，得有计划。
一般是在岩基的不同区域选择试验点，就像在一块大蛋糕上不同的地方切一块尝尝味道一样。
2. 根据岩基的面积大小、地质条件的均匀性等因素来确定试验点的数量。
岩基载荷检测实施细则
岩基载荷检测实施细则一、编制依据本细则依据《建设地基处理技术规范》（JGJ79-2002)《建筑地基基础工程施工质量验收规范》GB 50202-2002《建设地基基础设计规范》GB50007-2002编制。
二、编制目的为正确使用静力载荷测试仪，保证岩基载荷检测静载试验操作过程的正确和结果的精确，制定本细则。
三、检测人员检测人员应经过培训，通过专项检测考试，具有相应的资质。
四、适用范围岩基载荷检测适用于确定完整、较完整、较破碎岩基作为天然地基或桩基础持力层时的承载力。
五、设备仪器及其安装1、仪器设备1.1 JCQ-503D静力荷载测试仪.（设备有效期为一年）●荷载测试通道应变式测力或压力传感器1个荷载通道量程0-40000KN精度≤0.5%（含传感器）●位移测试通道.试桩沉降测试通道4个锚杆上拔测试通道4个精度≤0.1（含传感器）量程单次50mm，可多次累加测量1.2 QF型分离式油压千斤顶QF320T-20 起重量320T 2台QF320T-20 起重量320T 2台QF500T-20 起重量500T 2台QF500T-20 起重量500T 2台QF100T-20 起重量100T 1台1.3 MFX 数显千分表规格50mm 精度0.0０1mm 4台1.4油压传感器型号-CYB-10S 量程0-80Mpa1.5荷载传感器量程1000kN2、仪器设备的安装2.1检测加载采用油压千斤顶。
油压千斤顶的中心与承压筒或承压板中心重合，它所提供的最大力不小于最大加载量的1.2～1.5倍。
2.2荷载测量可用放置在千斤顶上的测力计、荷重传感器直接测定；或采用并联于油压千斤顶油路的压力表或压力传感器测定油压力，根据油压千斤顶校验率定值（曲线）换算荷载。
测力计、荷重传感器的测量误差不大于1%，合理选择测力计或荷重传感器，最大试验荷载不小于测力计或荷重传感器量程的0.15倍。
压力传感器的测量误差不大于1%，压力表精度应优于或等于0.4级，最大试验荷载不小于压力表或压力传感器量程的0.25倍。
岩体原位测试--载荷试验
(2)传力系统 (2)传力系统
承压板,金属质,应具有足够的刚度, ①承压板,金属质,应具有足够的刚度,厚 cm,面积约2 000～ 500cm cm. 度3cm,面积约2 000～2 500cm. 钢垫板若干块,面积等于或略小于承压板, ②钢垫板若干块,面积等于或略小于承压板, 厚度2 cm. 厚度2～3cm. 传力柱,应有足够的刚度和强度, ③传力柱,应有足够的刚度和强度,其长度 视试硐尺寸而定. 视试硐尺寸而定. 钢质楔形垫板若干块. ④钢质楔形垫板若干块.
二,仪器设备
(1)加压系统: 加压系统: ①液压千斤顶1～2台,其出力应根据岩体的坚硬程 度,最大试验压力及承压板面积等选定,并按规 范要求进行率定. ②油泵1～2台,手摇式或电动式均可,最大压力 40～60MPa. ③高压油管(铜管或软管)及高压快速接头. ④压力表1～2个,精度为一级,量程10～60MPa ⑤照试验现场点绘的测表压力～ 变形曲线, (1) 参照试验现场点绘的测表压力 ～ 变形曲线 , 检查,核对试验数据, 检查,核对试验数据,剔除或纠正错误的数据 变形值计算: (2)变形值计算:以承压板上各有效表的总变形 值的平均值作为总变形值. 值的平均值作为总变形值. 以压力P 为纵坐标,变形值W为横坐标, (3) 以压力P 为纵坐标,变形值W为横坐标,绘制 关系曲线. P一S关系曲线.在曲线上求取某压力下岩体的弹 性变形,塑性变形及总变形值. 性变形,塑性变形及总变形值. (4)计算变形模量或弹性模量 =[m(1 E0=[m(1-2)pd]/W
(2)量测系统安装 (2)量测系统安装
①在承压板两侧各安放测表支架一根,支承形式以 简支梁为宜,固定支架的支点必须安放在试验影 响范围以外,并用混凝土浇注在岩体上,以防止 支架在试验时产生沉陷或松动. ②通过安放在测表支架上的磁性表座或万能表架在 承压板及其以外岩面对称部位上安装百分表或电 测位移计.
超高层项目二三期工程基岩载荷试验方案
1、概况1.1、工程概况本工程位于重庆市渝中区化龙桥片区，北邻嘉宾路，南接嘉陵路，东邻嘉华大桥，西侧为重庆天地的高档住宅区。
本工程总建筑面积686420m2，地上建筑面积533885m2，地下建筑面积152565m2，二期塔楼为超高层办公楼和酒店，三期塔楼为公寓式酒店，地下室均为三层，为车库及机电用房。
其中二期塔楼地上99层，落成后总高度为468米，为西部最高楼。
1.2、地质概况杂填土：松散。
粉质粘土和砂泥岩碎块石等组成，多为人工堆积。
卵石：松散~密实，主要分布于北侧靠近嘉滨路附近一线区域，厚度1~12m。
泥岩、砂岩：含强风化、中等风化二个亚层。
地下水：填土内为上层滞水，卵石层中为孔隙潜水，基岩为裂隙水，裂隙水主要受裂隙发育程度、连通性控制。
含水层与相邻嘉陵江互为补给，水量丰富。
卵石层渗透系数k＝27.32m/d。
2、基岩载荷试验检测2.1、岩基载荷检测所用的仪器（1）液压千斤顶（5000kN），配套电动油泵，型号：QF320/200；（2）数显测力计（6000kN），型号：CLY-600/6000kN，编号：69501、69502、（253）。
（3）数显仪，型号：HT-1000。
（4）数码位移传感器（电子千分表），型号HY-65050F；（5）Φ300钢质刚性承压板一只。
（6）厚度为10mm～30mm、边长为250mm～400mm的钢板若干。
上述仪器仪表均在校准周期内，处于正常状态，其测量精度满足本项目的检测要求。
2.2、岩基载荷检测的基本资料根据设计文件设计微风岩地基承载力特征值是4900kPa。
参照《建筑地基基础设计规范》（GB50007-2002）中附录H第H.0.10条规定，岩石检测荷载值可以计算。
故正常加载情况下取大于或等于21.3MPa为岩石荷载检测的终止载荷值。
2.3、岩基载荷检测试验方法及步骤2.3.1检测方法：缓慢分级加载法。
2.3.2检测步骤（1）桩底基岩载荷试验：采用岩体自身作为反力系统，在桩基持力层试验标高上平开挖平硐，施工安装、试验装置。
岩基载荷试验
岩基载荷试验11.1 适用范围11.1.1岩基载荷试验可适用于确定完整、较完整、较破碎岩基作为天然地基或桩基础持力层时的承载力。
11.1.1[条文说明]岩基载荷试验不适用于全风化、强风化等破碎岩层和坚硬土层。
11.2 仪器设备11.2.1岩基载荷试验使用的荷载测量仪器、加、卸载设备、变形测量仪器应符合本规程第4.2.1- 4.2.3条的规定。
11.2.2 采用圆形刚性承压板，直径为300mm。
11.2.3加载反力装置可通过传力柱至地表，采用压重平台反力装置，并应符合下列规定：1.传力柱的中心应与承压板的中心重合且垂直支撑。
2.传力柱和承压板的材料强度和刚度，应满足载荷试验的要求，在最大荷载作用下应不变形。
3.加载反力装置的主梁、次梁应满足强度要求。
4.加载反力装置能提供的反力不得小于最大加载量的1.2倍。
5.压重宜在检测前一次加足，并均匀稳固地放置于平台上。
应保持试验岩层的天然湿度和状态。
6.11.2.4基准桩中心与传力柱中心和基准桩中心与压重平台支墩边的距离均不应小于2.0m。
11.3 现场检测11.3.1基础锚杆抗拔试验的维持荷载要求应符合4.3.3条规定，其试验程序符合下列规定：1测量系统的初始稳定读数观测：加压前，按预估极限承载力10%预压，每隔10min读数一次，连续三次读数不变可开始试验。
2荷载分级：第一级加载值为预估设计荷载的1/5.以后每级为1/10。
3单循环加载，荷载逐级递增直到破坏，然后分级卸载。
4记录的内容为即时时间、实测荷载和位移量，每级荷载施加完毕后，应立即记录位移量，以后每10min记录一次。
记录格式见附录A附表 A.0.1 静载试验记录表。
11.3.2 稳定标准：连续三次读数之差均不大于0.01mm。
11.3.3终止加载条件：当出现下列情况之一时，即可终止加载：1.沉降量读数不断变化，在24小时内，沉降速率有增大的趋势；2.压力加不上或勉强加上而不能保持稳定。
倍。
3最大加载量为持力层岩基承载力特征值的3.注：若限于加载能力，荷载也应增加到不少于设计要求的两倍。
各类岩石点荷载强度试验步骤
岩土工程：各类岩石点荷载强度试验步骤（1）径向试验时，将岩心试件放入球端圆锥之间，使上下锥端与试件直径两端紧密接触，量测加荷点间距。
接触点距试件自由端的最小距离不应小于加荷两点间距的0.5.
（2）轴向试验时，将岩心试件放入球端圆锥之间，使上下锥端位于岩心试件的圆心处并与试件紧密接触。
量测加荷点间距及垂直于加荷方向的试件宽度。
（3）方块体与不规则块体试验时，选择试件最小尺寸方向为加荷方向。
将试件放入球端圆锥之间，使上下锥端位于试件中心处并与试件紧密接触。
量测加荷点间距及通过两加荷点最小截面的宽度（或平均宽度）。
接触点距试件自由端的距离不应小于加荷点间距的0.5.
（4）稳定地施加荷载，使试件在10～80s内破坏，记录破坏荷载。
（5）试验结束后，应描述试件的破坏形态。
破坏面贯穿整个试件并通过两加荷点为有效试验。
