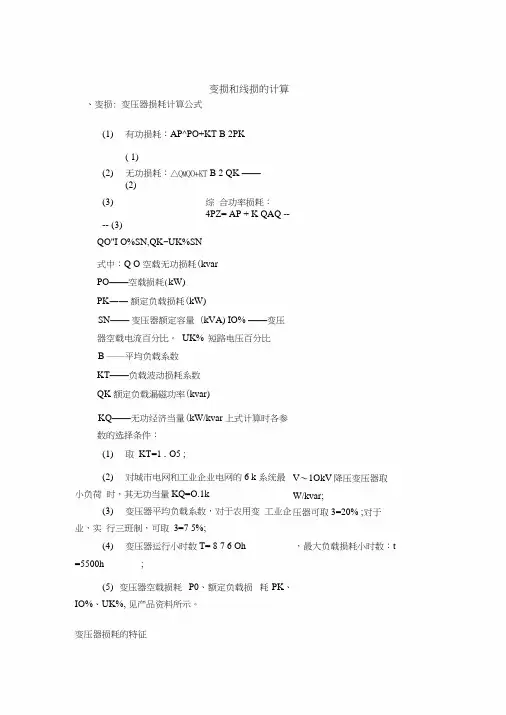

、变损: 变压器损耗计算公式(1) 有功损耗：AP^PO+KT B 2PK ( 1) (2) 无功损耗：△Q M QO+KT B 2 QK —— (2) (3)综 合功率损耗：4PZ= AP + K QAQ ---- (3)QO"I O%SN,QK~UK%SN式中：Q O 空载无功损耗(kvarPO ——空载损耗(kW) PK ―― 额定负载损耗(kW)SN —— 变压器额定容量 (kVA) IO% ——变压器空载电流百分比。
UK% 短路电压百分比B ――平均负载系数 KT ——负载波动损耗系数 QK 额定负载漏磁功率(kvar)KQ ——无功经济当量(kW/kvar 上式计算时各参数的选择条件：(1) 取 KT=1 . O5 ;(2) 对城市电网和工业企业电网的6 k 系统最小负荷 时，其无功当量KQ=O.1k(3) 变压器平均负载系数，对于农用变 工业企业，实 行三班制，可取 3=7 5%;(4) 变压器运行小时数T= 8 7 6 Oh =5500h;(5) 变压器空载损耗 P0、额定负载损 耗PK 、IO%、UK%, 见产品资料所示。
变压器损耗的特征变损和线损的计算V 〜1OkV 降压变压器取W/kvar;压器可取3=20% ;对于，最大负载损耗小时数：tP0 空载损耗，主要是铁损，包括磁滞损耗和涡流损耗;磁滞损耗与频率成正比；与最大磁通密度的磁滞系数的次方成正比。
涡流损耗 与频率、最大磁通密度、矽钢片P C 负载损耗，主要是负载电流通过 称铜损。
其大 小随负载电流而变化，与负载电 准线圈温度换 算值来表示)。
负载损耗还受变压器温度的影响，同时负 组内产生涡流损耗，并在绕组外的金属部分产变压器的全损耗AP =P0 P C 变压器的 损耗比=P C/P 0变压器的 效率=PZ / (PZ A P)，以百分比表示；其中PZ 为变压 器二次侧输出功率。
变压器节能技术推广1)推广使用低损耗变压器;(1)铁变压器损 芯损耗的控制 耗中的空载损耗，即铁损，主要 发生在变压器铁芯叠片内， 主要是因交变 的磁力线通过铁芯产生磁滞及涡流而带来的损耗。
变压器铜损铁损计算公式及线损

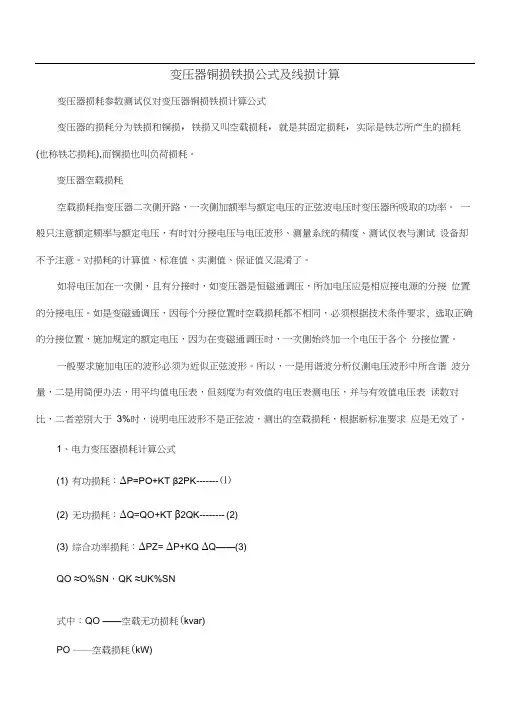

铜损铁损公式及线损计算变压器损耗参数测试仪对变压器铜损铁损计算公式变压器的损耗分为铁损和铜损,铁损又叫空载损耗,就是其固定损耗,实际是铁芯所产生的损耗(也称铁芯损耗),而铜损也叫负荷损耗。
变压器空载损耗空载损耗指变压器二次侧开路，一次侧加额率与额定电压的正弦波电压时变压器所吸取的功率。
一般只注意额定频率与额定电压，有时对分接电压与电压波形、测量系统的精度、测试仪表与测试却不予注意。
对损耗的计算值、标准值、实测值、保证值又混淆了。
如将电压加在一次侧，且有分接时，如变压器是恒磁通调压，所加电压应是相应接电源的分接位置的分接电压。
如是变磁通调压，因每个分接位置时空载损耗都不相同，必须根据技术条件要求，选取正确的分接位置，施加规定的额定电压，因为在变磁通调压时，一次侧始终加一个电压于各个分接位置。
一般要求施加电压的波形必须为近似正弦波形。
所以，一是用谐波分析仪测电压波形中所含谐波分量，二是用简便办法，用平均值电压表，但刻度为有效值的电压表测电压，并与有效值电压表读数对比，二者差别大于3% 时，说明电压波形不是正弦波，测出的空载损耗，根据新标准要求应是无效了。
1、电力变压器损耗计算公式(1)有功损耗：ΔP=P0+KTβ2PK -------(1)(2)无功损耗：ΔQ=Q0+KTβ2QK -------(2)(3)综合功率损耗：ΔPZ=ΔP+KQΔQ ------(3)Q0≈I0%SN，QK≈UK%SN式中：Q0——空载无功损耗(kvar)P0——空载损耗(kW)PK——额定负载损耗(kW)SN——变压器额定容量(kVA)I0%——变压器空载电流百分比。
UK%——短路电压百分比β——平均负载系数KT——负载波动损耗系数QK——额定负载漏磁功率(kvar)KQ——无功经济当量(kW/kvar)上式计算时各参数的选择条件：(1)取KT=1.05;(2)对城市电网和工业企业电网的6kV～20kV降压变压器取系统最小负荷时，其无功当量KQ=0.1kW/kvar;(3)变压器平均负载系数，对于农用变压器可取β=20%;对于工业企业，实行三班制，可取β=75%;(4)变压器运行小时数T=8760h，最大负载损耗小时数：t=5500h;(5)变压器空载损耗P0、额定负载损耗PK、I0%、UK%，见产品出厂资料所示。
转供电电损和线损计算公式
转供电电损和线损计算公式

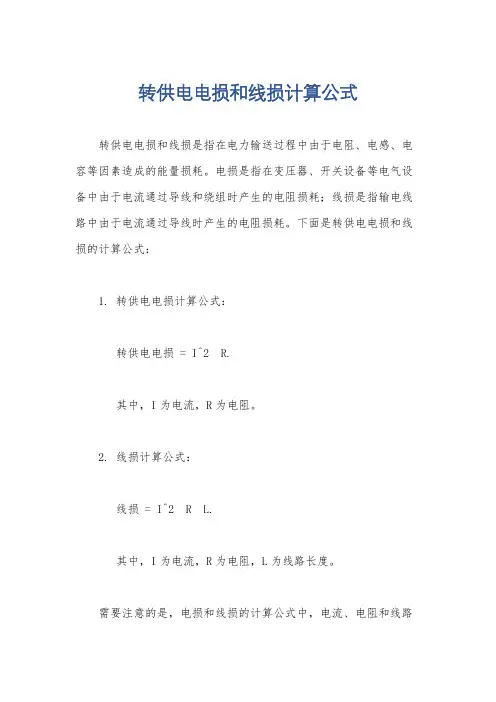

转供电电损和线损是指在电力输送过程中由于电阻、电感、电容等因素造成的能量损耗。
电损是指在变压器、开关设备等电气设备中由于电流通过导线和绕组时产生的电阻损耗；线损是指输电线路中由于电流通过导线时产生的电阻损耗。
下面是转供电电损和线损的计算公式：
1. 转供电电损计算公式：
转供电电损 = I^2 R.
其中，I为电流，R为电阻。
2. 线损计算公式：
线损 = I^2 R L.
其中，I为电流，R为电阻，L为线路长度。
需要注意的是，电损和线损的计算公式中，电流、电阻和线路
长度等参数需要根据具体情况进行实际测量或计算得出。
另外，还需要考虑功率因数、频率、温度等因素对电损和线损的影响，以得出准确的损耗值。
除了上述基本的计算公式外，还可以根据具体的电力系统参数和运行条件，采用复杂的数学模型和仿真软件进行电损和线损的精确计算。
这些模型和软件能够考虑更多的因素，并给出更准确的损耗值，有助于优化电力系统的运行和设计。
总之，电损和线损的计算是电力系统分析和设计中非常重要的一部分，准确的损耗值有助于合理规划电力系统，提高能源利用效率。
变损和线损的计算

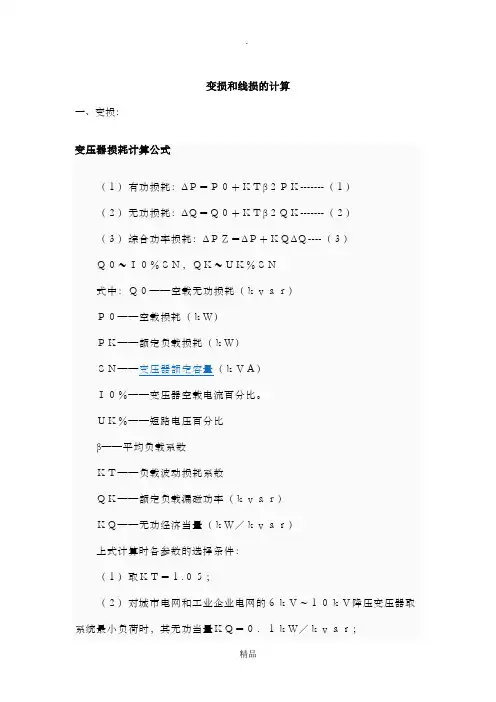

变损和线损的计算一、变损：变压器损耗计算公式（１）有功损耗：ΔＰ＝Ｐ０＋ＫＴβ２ＰＫ-------（１）（２）无功损耗：ΔＱ＝Ｑ０＋ＫＴβ２ＱＫ-------（２）（３）综合功率损耗：ΔＰＺ＝ΔＰ＋ＫＱΔＱ----（３）Ｑ０≈Ｉ０％ＳＮ，ＱＫ≈ＵＫ％ＳＮ式中：Ｑ０——空载无功损耗（ｋｖａｒ）Ｐ０——空载损耗（ｋＷ）ＰＫ——额定负载损耗（ｋＷ）ＳＮ——变压器额定容量（ｋＶＡ）Ｉ０％——变压器空载电流百分比。
ＵＫ％——短路电压百分比β——平均负载系数ＫＴ——负载波动损耗系数ＱＫ——额定负载漏磁功率（ｋｖａｒ）ＫＱ——无功经济当量（ｋＷ／ｋｖａｒ）上式计算时各参数的选择条件：（１）取ＫＴ＝１.０５；（２）对城市电网和工业企业电网的６ｋＶ～１０ｋＶ降压变压器取系统最小负荷时，其无功当量ＫＱ＝０．１ｋＷ／ｋｖａｒ；（３）变压器平均负载系数，对于农用变压器可取β＝２０％；对于工业企业，实行三班制，可取β＝７５％；（４）变压器运行小时数Ｔ＝８７６０ｈ，最大负载损耗小时数：ｔ＝５５００ｈ；（５）变压器空载损耗Ｐ０、额定负载损耗ＰＫ、Ｉ０％、ＵＫ％，见产品资料所示。
变压器损耗的特征Ｐ０——空载损耗，主要是铁损，包括磁滞损耗和涡流损耗；磁滞损耗与频率成正比；与最大磁通密度的磁滞系数的次方成正比。
涡流损耗与频率、最大磁通密度、矽钢片的厚度三者的积成正比。
ＰC——负载损耗，主要是负载电流通过绕组时在电阻上的损耗，一般称铜损。
其大小随负载电流而变化，与负载电流的平方成正比；（并用标准线圈温度换算值来表示）。
负载损耗还受变压器温度的影响，同时负载电流引起的漏磁通会在绕组内产生涡流损耗，并在绕组外的金属部分产生杂散损耗。
变压器的全损耗ΔＰ=Ｐ０ＰC变压器的损耗比=ＰC/Ｐ０变压器的效率=ＰＺ/（ＰＺΔＰ），以百分比表示；其中ＰＺ为变压器二次侧输出功率。
变压器节能技术推广1）推广使用低损耗变压器；（１）铁芯损耗的控制变压器损耗中的空载损耗，即铁损，主要发生在变压器铁芯叠片内，主要是因交变的磁力线通过铁芯产生磁滞及涡流而带来的损耗。
变压器铜损铁损计算公式及线损

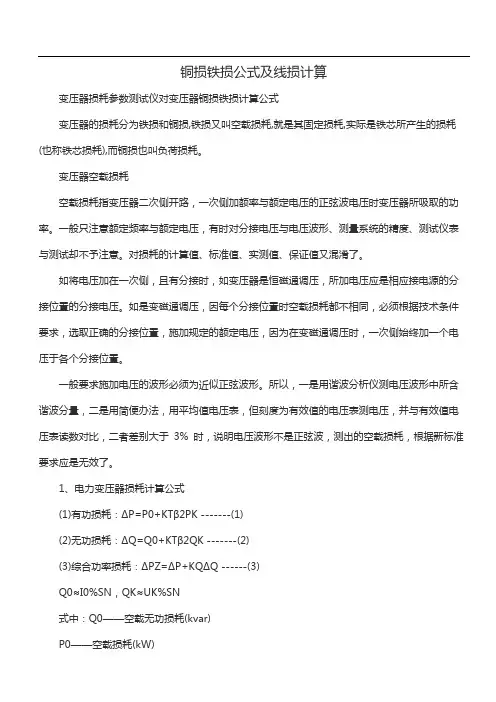

变压器铜损铁损公式及线损计算变压器损耗参数测试仪对变压器铜损铁损计算公式变压器的损耗分为铁损和铜损，铁损又叫空载损耗，就是其固定损耗，实际是铁芯所产生的损耗(也称铁芯损耗),而铜损也叫负荷损耗。
