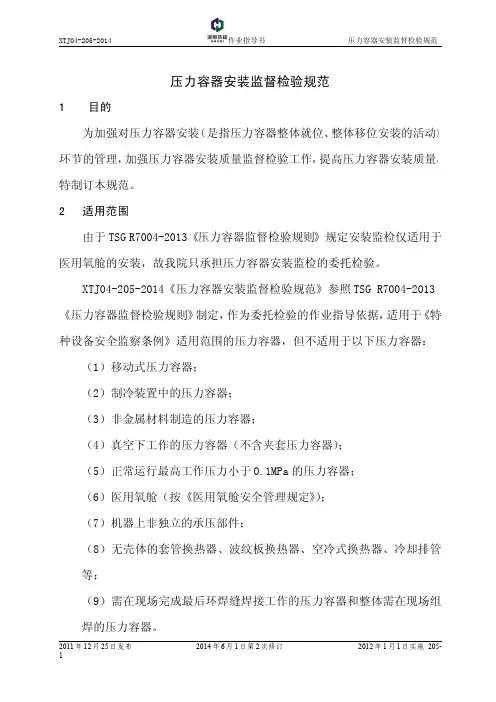

压力容器安装监督检验规范

压力容器安装监督检验规范1目的为加强对压力容器安装（是指压力容器整体就位、整体移位安装的活动）环节的管理，加强压力容器安装质量监督检验工作，提高压力容器安装质量，特制订本规范。

2适用范围由于TSG R7004-2013《压力容器监督检验规则》规定安装监检仅适用于医用氧舱的安装，故我院只承担压力容器安装监检的委托检验。

XTJ04-205-2014《压力容器安装监督检验规范》参照TSG R7004-2013《压力容器监督检验规则》制定，作为委托检验的作业指导依据，适用于《特种设备安全监察条例》适用范围的压力容器，但不适用于以下压力容器：（1）移动式压力容器；（2）制冷装置中的压力容器；（3）非金属材料制造的压力容器；（4）真空下工作的压力容器（不含夹套压力容器）；（5）正常运行最高工作压力小于0.1MPa的压力容器；（6）医用氧舱（按《医用氧舱安全管理规定》）；（7）机器上非独立的承压部件；（8）无壳体的套管换热器、波纹板换热器、空冷式换热器、冷却排管等；（9）需在现场完成最后环焊缝焊接工作的压力容器和整体需在现场组焊的压力容器。

3监检依据下列法规、技术规范、标准是本规范的编制依据，本规范编制时，所示版本均为有效。

所有法规、技术规范、标准都会被修订，使用本规范的人员有义务及时收集采用并提交质量管理部。

省院将按《文件控制与维护程序》引用最新版本对本规范进行修订。

3.1《中华人民共和国特种设备法》3.2《特种设备安全监察条例》3.2《固定式压力容器安全技术监察规程》3.3《压力容器安装改造维修许可规则》3.4压力容器设计、制造技术资料，压力容器安装使用说明书3.5国家有关法规标准4监检人员资格4.1独立承担压力容器安装监督检验工作的人员，应持有相应级别压力容器检验师及检验员证。

4.2监检工作中的审片员应持有Ⅱ级以上无损检测资格证书或由省级以上质量技术监督部门认可的审片员担任。

4.3监检人员必须坚持原则、廉洁奉公、忠于职守、实事求是。

5安全要求监检人员应严格执行本院的安全管理制度：5.1进入使用单位现场开展检验工作,必须严格遵守使用单位的有关安全管理规定。

5.2检验人员必须按规定穿戴好合适的劳保用品才能开展现场检验工作。

5.3与检验工作、安全检查工作无关的人员，不得进入检验现场。

5．4对进入设备内部检验、高处作业、电器使用、无损检测等高风险作业工作，必须遵守相关的安全规定；5．5当需要进行现场监护和隔离时，应请被检单位进行配合。

6监检项目及方法7.1安装监检项目见压力容器安装监督检验项目表。

7.2压力容器安装的监检项目分为A类、B类和C类，其要求如下：A类，是对压力容器安全性能有重大影响的关键项目，在施工到达该项目时，监检员现场监督该项目的实施，其结果得到监检员的现场确认合格后，方可继续施工；B类，是对压力容器安全性能有较大影响的重点项目，监检员一般在现场监督该项目的实施，如不能及时到达现场，受检单位在自检合格后可以继续进行该项目的实施，监检员随后对该项目的结果进行现场检查，确认该项目是否符合要求；C类，是对压力容器安全性能有影响的检验项目，监检员通过审查受检单位相关的自检报告、记录，确认该项目是否符合要求。

7.3项目表所列项目是对压力容器安装安全质量的基本要求，其内容若不能满足监检要求时，监检单位在与建设单位（或监理单位）、安装单位商讨后可作适当调整。

7安装单位7.1从事压力容器安装的单位必须是按照《压力容器安装改造维修许可规则》已取得相应安装许可资格的单位，或者是满足《关于进一步完善锅炉压力容器压力管道安全监察工作的通知》(国质检特函〔2007〕402号)文的要求，即已取得GB级或GC2级压力管道安装许可证的单位，配备相应数量起重工后，可以安装与其相联接的D级压力容器，不再领取压力容器安装许可证。

取得压力容器制造许可资格的单位，可以从事相应制造许可范围内的压力容器安装，不需要另取压力容器安装许可资格。

取得GC1级压力管道安装许可资格的单位，或者取得2级以上锅炉安装资格的单位可以从事1级许可资格中的压力容器安装工作，不需要另取压力容器安装许可资格。

7.2安装单位在进行压力容器安装前，应到质量技术监督部门特种设备安全监察机构履行告知手续。

8技术资料审查（C类）8.1审查安装施工方案、施工图及其它技术文件。

8.2审查压力容器产品出厂资料，主要有合格证、监检证书、质量证明书和总图、强度计算书、主要受压元件图。

8.3审查安全阀、压力表、温度计、液面（位）计等安全附件及其它仪器仪表的铭牌、产品合格证及质量证明书。

9基础验收（B类）9.1压力容器安装前,基础须经交接验收,基础施工单位应交接质量说明书,测量记录及其它施工技术资料；基础上应明显地画出标高基准线、纵横中心线；相应的建筑（构筑）上应标有坐标轴线；设计要求作沉降观测的设备基础应有沉降观测水准点。

9.2设备安装单位应对基础进行复查。

10安装前准备工作（B类）10.1作好压力容器的验收、清点、检查及保管工作；10.2安装时所使用的测量及检查仪器与量具的精度均需符合国家质量技术监督局规定的精度标准，并按期检定合格；10.3压力容器安装前，必须按第8款要求清点技术文件和资料。

11就位、找正和找平（B类）11.1压力容器设备吊装应按业已批准的吊装方案执行，对带膨胀节的压力容器，吊装前应核算膨胀节的强度，强度不够者应加固后进行吊装。

11.2压力容器的找正、找平应按基础上的安装基准线对应设备上和基准测点进行调整和测量。

11.3设计图样或技术文件有坡度要求的卧式设备，应按其要求执行；无坡度要求的卧式设备，水平度偏差宜偏向设备的排泄方向。

对于高温或低温设备，位置偏差宜偏向补偿温度变化所引起的伸缩方向。

12地脚螺栓、垫铁和灌浆（B类）12.1预留孔地脚螺栓的埋设应符合标准要求；；12.2设备经初步找正找平后，方可进行地脚螺栓预留孔的灌浆工作。

预留孔灌浆后，混凝土强度达到设计强度75%以上时，方能进行设备的最终找正、找平及紧固地脚螺栓的工作。

设备安装精度经检查合格、在隐藏工程记录完备的情况下，方可进行二次灌浆工作。

13附属构件与内件安装（B类）13.1设备内件安装前，应仔细按施工图样或技术文件要求清理和检查，清理检查后的内件需试压时，应按设计图样要求进行单件压力试验，合格后经吹洗干净才能进行安装。

13.2为了避免内件制造误差可能引起的安装困难，对内件应进行预组装。

14安全附件（B类）14.1安全附件实物应与技术资料中提供的质量证明书相一致。

14.2压力容器用安全阀、爆破片装置、紧急切断装置、压力表、液位计、测温仪表、安全联锁装置的制造及安装应符合《固定式压力容器安全技术监察规程》第8条的有关要求。

15接地（B类）对要求接地的压力容器应检查其接地电阻。

16设备清洗和封闭（B类）16.1设备封闭前应进行清扫、冲洗和吹扫工作。

16.2对要求进行表面处理、脱脂处理、蒸煮、升温钝化处理的压力容器，必须按有关标准和规定要求执行。

16.3设备表面处理、脱脂、吹扫清理、内件调整检查及充填结束后，必须由施工检查的监督人员共同检查，确认合格后，方可封闭。

17密封垫、螺栓的安装（B类）17.1密封面应光洁、无机械损伤、径向划痕、锈蚀等缺陷。

17.2密封垫和螺栓实物应与技术资料中的产品合格证相一致，且外观检查合格。

17.3所有的螺栓能顺利穿入螺栓孔，不得受任何强制力。

17.4紧固螺栓时，沿直径方向对称均匀地紧固，重复此步骤应不少于六次，直到所有螺母紧固达到设计图样或技术文件上要求的紧固力矩或螺栓伸长值为止。

18置换（B类）当对介质的洁净程度有要求或对介质的含氧量有要求（考虑介质爆炸危险）时，要求进行置换。

19耐压试验（必要时）（A类）19.1对在制造厂已做过耐压试验，且有完备的质量证明文件的压力容器，安装时一般可不做耐压试验。

19.2与压力容器相连的管道应按设计要求进行耐压试验。

19.3管道耐压试验时，应隔断与之相连的压力容器（考虑两者的试验压力不同）。

20泄漏试验（必要时）（B类）20.1对于工作介质为易燃、易爆、有毒、剧毒或贵重介质或图纸上要求做泄漏试验的压力容器及其管道系统，应对其进行泄漏试验。

20.2泄漏试验应符合《固定式压力容器安全技术监察规程》和相关标准的要求。

21防腐、保温及绝热（B类）22.1检查压力容器及管道防腐层是否符合有关要求。

22.2检查为便于敷设绝热材料而焊在容器具的保温钉和支撑环（板）是否符合有关要求，焊接参数是否合适。

22.3审查绝热施工各工序的施工记录和中间质量检查记录。

22.4检查绝热层现场施工质量。

22安装竣工验收（C类）22.1压力容器安装竣工后，安装单位应将有关设计文件、压力容器出厂技术资料、材料质量证明书、安装施工技术资料等汇总，交监检员审查。

22.2由建设单位组织对安装工程进行整体验收。

23问题处理监检员在监检工作中发现受检单位质量保证体系实施或者压力容器安全性能存在一般性问题时，应口头通知受检单位处理，必要时向受检单位发出《特种设备监督检验联络单》；发现存在严重问题时，应向受检单位发出《特种设备监督检验意见通知书》，同时报告所在地的质量技术监督部门。

受检单位应在规定的期限内处理并且书面回复，如受检单位未在规定期限内处理并且书面回复，监检机构应当暂停对其监检。

严重问题，是指监检项目不合格并且不能纠正；受检单位质量保证体系实施严重失控；对《特种设备监督检验联络单》提出的问题拒不整改；已不再具备压力容器安装的许可条件；严重违反特种设备许可制度（如发生涂改、伪造、转让或者出卖特种设备许可证，向无特种设备许可证的单位出卖或者非法提供产品质量证明书）；发生重大质量事故问题。

24出具监检报告压力容器安装监检合格后10个工作日内，监检机构应及时出具《压力容器安装监督检验报告》和《特种设备安装、改造与重大修理监督检验证书》，一式三份，两份交受检单位（其中一份由受检单位转交使用单位），另一份与记录一起由质量管理部存档。

25报告及记录XTJ07-210-2014《压力容器安装监督检验报告》XTJ07-253-2014《特种设备安装、改造与重大修理监督检验证书（压力容器）》XTJ06-210-2014《压力容器安装监督检验记录》XTJ06-802-2013《特种设备监督检验工作联络单》XTJ06-803-2013《特种设备监督检验工作意见通知书》附录（规范性附录）压力容器安装监督检验报告及记录填写说明一、使用单位、单位地址栏须填写现使用单位全称，单位地址应含所在区（县）名称。

二、建设单位指产权所有单位，使用单位指设备所在单位（大多数情况建设单位就是使用单位）。

三、“设备代码”和“出厂编号”按出厂质量证明书上的填写，没有的划“/”。
