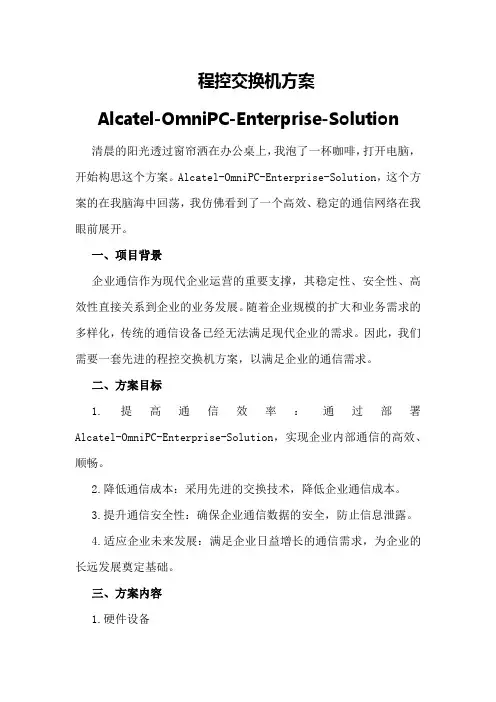

程控交换机方案Alcatel-OmniPC-Enterprise-Solution
程控交换机方案Alcatel-OmniPC-Enterprise-Solution清晨的阳光透过窗帘洒在办公桌上，我泡了一杯咖啡，打开电脑，开始构思这个方案。
Alcatel-OmniPC-Enterprise-Solution，这个方案的在我脑海中回荡，我仿佛看到了一个高效、稳定的通信网络在我眼前展开。
一、项目背景企业通信作为现代企业运营的重要支撑，其稳定性、安全性、高效性直接关系到企业的业务发展。
随着企业规模的扩大和业务需求的多样化，传统的通信设备已经无法满足现代企业的需求。
因此，我们需要一套先进的程控交换机方案，以满足企业的通信需求。
二、方案目标1.提高通信效率：通过部署Alcatel-OmniPC-Enterprise-Solution，实现企业内部通信的高效、顺畅。
2.降低通信成本：采用先进的交换技术，降低企业通信成本。
3.提升通信安全性：确保企业通信数据的安全，防止信息泄露。
4.适应企业未来发展：满足企业日益增长的通信需求，为企业的长远发展奠定基础。
三、方案内容1.硬件设备（1）Alcatel-OmniPC交换机：高性能、高稳定性的交换机，具备强大的处理能力和丰富的接口类型。
（2）服务器：配置高性能服务器，用于承载企业通信系统。
（3）网络设备：包括路由器、防火墙等，保障企业网络安全。
2.软件系统（1）通信系统软件：包括语音通信、视频通信、数据传输等功能，满足企业内部通信需求。
（2）管理系统软件：实现对交换机、服务器、网络设备等硬件资源的统一管理。
3.网络架构采用星型拓扑结构，以Alcatel-OmniPC交换机为核心，连接服务器、网络设备和企业内部各通信节点。
4.实施步骤（1）设备采购：根据企业需求，采购相应的硬件设备。
（2）网络规划：设计合理的网络架构，确保网络稳定、高效。
（3）设备部署：将交换机、服务器、网络设备等硬件设备部署到企业内部。
（4）软件安装：安装通信系统软件和管理系统软件。
阿尔卡特程控交换机使用说明共51页文档
60、人民的幸福是至高无个的法。— —西塞 罗
谢谢
11、越是没有本领的就越加自命不凡。——邓拓 12、越是无能的人，越喜欢挑剔别人的错儿。——爱尔兰 13、知人者智，自知者明。胜人者有力，自胜者强。——老子 14、意志坚强的人能把世界放在手中像泥块一样任意揉捏。——歌德 15、最具挑战性的挑战莫过于提升自我。——迈克尔·F·斯特利

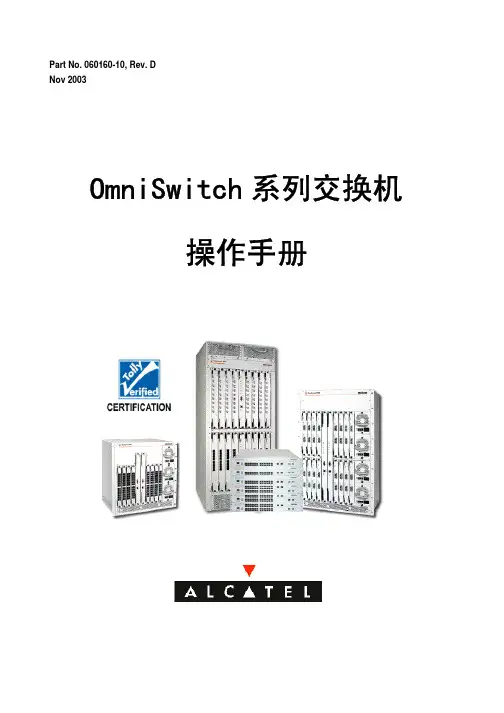

ALCATE交换机基本操作指导
Part No. 060160-10, Rev. DNov 2003OmniSwitch系列交换机操作手册目 录1 设备管理 (5)1.1 交换机登录 (5)1.2 打开其它访问权限 (5)1.3恢复到出厂配置 (5)1.4 文件系统操作 (6)1.5 装载软件到交换机 (7)1.6重启交换机 (9)1.7 保存交换机配置 (9)1.8 显示交换机所有配置 (9)2 配置以太网端口 (11)2.1 配置以太网端口指南： (11)2.2配置双工模式 (13)2.3 启用和关闭一个端口 (13)2.4 启用和关闭流控 (14)2.5 验证以太网端口配置 (14)3 管理源学习（Managing Sourcing learning） (16)3.1 MAC地址表项配置例子 (16)3.2 显示MAC 地址表信息 (17)4 配置 VLAN(Configure VLAN) (18)4.1 VLAN配置举例 (18)4.2 创建/修改VLAN (19)4.3 定义 VLAN的端口分配 (20)4.4 修改端口的缺省 VLAN配置 (20)4.5 打开/关闭一个 VLAN的生成树 (21)4.6 配置 VLAN 路由端口(Router port) (22)5 配置802.1Q (23)5.1 打开端口的标记(tag) (23)5.2 打开链路聚合的标记（tagging） (23)5.3 配置端口数据帧类型 (23)5.4 显示802.1Q 信息 (24)5.5 802.1Q配置实例 (25)6 配置静态链路聚合 (27)6.1 创建静态聚合 (27)6.2 删除静态链路聚合 (28)6.3 添加/删除静态链路聚合中的端口 (28)6.4 激活/关闭静态链路聚合状态 (28)6.5 显示静态链路聚合配置和统计信息 (29)7 配置动态链路聚合 (30)7.1 创建动态聚合 (30)7.2 删除动态链路聚合组 (31)7.3 添加/删除动态链路聚合中的端口 (31)7.4 激活/关闭动态链路聚合状态 (32)7.6 LACP配置实例 (33)8 配置IP (35)8.1 IP转发快速配置指南 (35)8.2 创建静态路由 (36)8.3 创建缺省路由 (37)8.4 创建 ARP (37)8.5 配置路由器主地址(Primary Address) (38)8.6 配置路由器号(Router ID) (38)8.7 使用PING命令 (38)8.8 使用Trceroute命令 (38)8.9 察看IP配置 (39)9 配置RIP (40)9.1 RIP操作快速指南 (40)9.2 RIP接口操作 (41)9.3 RIP再分布 (42)9.4 察看RIP配置 (43)9.5 RIP配置实例 (44)10 配置DHCP中继（Relay） (47)10.1 Per-VLAN DHCP (48)10.2 察看DHCP中继配置 (48)11 配置QoS (49)11.1 配置总体QoS参数 (49)11.2 配置QoS端口参数 (50)11.3 创建策略 (51)11.4 察看策略配置 (53)12 配置访问控制列表(ACLs) (54)12.1 ACL快速指南 (54)12.2 ACL配置步骤详析 (55)12.3 察看ACL配置 (56)12.4 ACL配置实例 (56)1 设备管理1.1 交换机登录OmniSwitch支持多种登录方式,包括console,telnet,http等,在缺省情况下,交换机只开放console管理。
alcatel程控交换机操作
Alcatel 程控交换机操作一、修改权限（1）xa000000>mgr上面通过回车键来选择在Directory Number：输入你所要修改的分机号码，然后按F1确定出局权限修改：找到Public Network Category : 这一项，输入你要修改的等级对应表：4---内线3---市话2---国内1---国际分机互打权限修改：找到Connection Category Id：这一项输入你要修改的等级对应表：1：表示客房的连接等级0、3、4：表示办公的连接等级1可以拨打1、3、40可以拨打0、3、43可以拨打0、3、44可以拨打0、1、3、4修改好后按F1键确定出现如上的对话框表示成功退出按F2键即可二、代答组1、设置代答组（1）xa000000>mgr上面通过回车键来选择在Directory Number：输入你所要修改的分机号码，然后按F1确定找到Pick up Group Name : 输入组名即可。
2、查看代答组成员mgr----users------Consult/Modify双击回车键，把 All instances 选中光标下移，在Set filters这一项回车，出现如下图光标往下移找到 Pick up Group Name,回车，在Pick up Group Name前面会出现一个+号然后按F1键确认光标移到虚线位置，输入你要查找的代答组名按2下F1键就会出现如下图这样就可以看到在这个代答组里的成员了退出用F2键3、删除代答组删除代答组只能在分机上一个一个的删除找到Pick up Group NamePick up Group Name : ""在后面输入双引号（Shift+双引号）两次然后按F1键确认即可三、直拨号码设定1、创建号码呼出mgr ----users-----Consult/Modify-----在Directory Number：输入你要直拨的号码如134找到Use Personal Calling Number + 改成True然后按F1键确定在Private Calling Number : 输入电信的号码按F1确认号码呼入mgr --在First External Number：输入电信号码First Internal Number：输入内线号码然后按F1键确认即可2、删除照上面的操作，之前选择create 现在选择delete在First External Number：输入电信号码然后按F1确认在usres--- Consult/Modify----- Use Personal Calling Number:原先为True，把其改成Flase 然后按2次F1键即可删除。
阿尔卡特尔电话程控交换机操作
阿尔卡特尔电话程控交换机操作一、如何与程控交换机连接我们必须了解一些硬件上的连接。
我们必须要意识到要建立与4400交换机的连接，物理上的连线是必不可少的。
有一个我们称之为“连接盒”的设备用于扩展4400交换机的连接接口，这里我们不介绍4400交换机至连接盒的物理连线，因为这个工作在工程人员安装期间已完成且不会有什么变动。
以下我们介绍从连接盒到维护用的PC机之间的连接。
我们先了解一下连接盒的外观。
这是一个连接盒的正面，你看到这些都是4400交换机的接口。
包括2个RJ45的以太网接口和若干个RS232的串行口接口。
以太网接口E0：主用CPU板的以太网接口E1：备用CPU板的以太网接口串行口接口A0：主用CPU板的管理口B0：主用CPU板的维护口C：辅助串行口D：辅助串行口A1：备用CPU板的管理口B1：主用CPU板的维护口E某A：扩展串行口E某B：扩展串行口E某C：扩展串行口4400交换机提供了丰富的串行接口，通常我们将一根串行口维护电缆（一头9芯一头25芯）一端连接A0口另一端连接PC机的串行口，然后通过PC机的仿真终端程序来对4400交换机进行管理。
交换机提供了2个串行口可用于管理，通常我们将A0口连接PC机，B0口连接Modem用于远端维护。
C口和D口是辅助的串行口，通常用于实时计费输出和宾馆管理的连接。
当交换机使用CPU双备份时，A1和B1口用于连接备用CPU。
此外的E某A、E某B和E某C口是扩展串行口，仅当连接盒使用RMA电路板时才使用。
注：当交换机的机型为WM1或VH时（壁挂式或语音集线器）我们不使用连接盒，所有的接口都直接集成在了交换机的机架上。
二、如何正确设置仿真终端程序这里我们介绍使用串行口的方式连接4400交换机进行维护管理。
先确定PC机与交换机之间的硬件的连接是否正确。
然后我们使用PC机上的终端仿真程序，在正确设置后便可以建立与交换机的连接。
我们这里介绍的终端仿真程序是原先Window3.某自带的程序，你也可以用其他的终端仿真程序。
AlcatelOXE交换机话机功能使用手册
AlcatelOXE交换机话机功能使用手册Alcatel OXE交换机功能使用手册1、分机加锁加锁在分机上拨功能码：*12解锁在分机上拨功能码：*12 + 密码（默认0000）2、电话会议(以三方会议为例)分机A呼叫B，接通后让B等待；分机A呼叫C，接通后让C等待；分机A按会议功能码：3，建立三方会议；3、遇忙自动回叫使用及取消分机A呼叫B，若B分机处于忙时，系统提示：此分机正忙如需回叫请拨5。
取消：*674、转移操作直接转移：*60 + 目的号码（转移至外线*60 + 出局码+ 外线号码）遇忙转移：*61 + 目的号码（转移至外线*61+ 出局码+ 外线号码）无应答转移：*62 + 目的号码（转移至外线*62+ 出局码+ 外线号码）遇忙或无应答：*63 + 目的号码（转移至外线*63+ 出局码+ 外线号码）取消转移：*64操作举例：例：*60 + 86058848 或*60 + 0 + 0531 ********5、代接电话：直接代接听见其他分机振铃时，在自己的话机上按*71 + 振铃分机号码组代接：同组分机振铃时，在自己话机上按*72 （无需加拨分机号码）6、叫醒服务设置叫醒：分机上拨*66 + 时间（时间格式0000）例如设置8：30叫醒，操作：*66 + 08307、转接电话：A：数字话机，按预转移的分机号码，挂机即可。
B：模拟话机先按FLASH或挂机键，再按预转移的分机号码，挂机即可。
如果对方话机占线或无人接听，此电话会自动转回转接分机。
8、免打扰设置免打扰分机上拨*78 + 密码（默认0000）取消免打扰分机上再次拨*78 （无需拨密码）。
程控交换机操作方法
程控交换机操作方法
操作程控交换机的步骤如下：
1. 登录交换机管理界面：在计算机上打开浏览器，输入交换机的管理IP地址，并使用管理员账号和密码登录管理界面。
2. 创建用户账号：在管理界面中，找到用户管理或账号管理的选项，点击进入，然后点击创建账号按钮。
填写账号名称、密码和权限等信息，保存设置。
3. 配置端口：在管理界面中，找到端口管理或接口配置的选项，点击进入。
选择需要配置的端口，然后设置端口的速率、工作模式、VLAN等参数。
保存设置。
4. 配置VLAN：在管理界面中，找到VLAN管理的选项，点击进入。
点击创建VLAN按钮，填写VLAN的ID、名称等信息，然后选择需要添加到该VLAN中的端口。
保存设置。
5. 配置路由：在管理界面中，找到路由配置的选项，点击进入。
填写路由条目的目的地网络、下一跳等信息，保存设置。
6. 配置访问控制列表（ACL）：在管理界面中，找到ACL配置的选项，点击进入。
点击创建ACL按钮，填写ACL的规则，包括源IP地址、目的IP地址、协议等信息，保存设置。
7. 配置QoS：在管理界面中，找到QoS配置的选项，点击进入。
选择需要配置的端口或VLAN，然后设置带宽限制、优先级等参数。
保存设置。
8. 查看日志和统计信息：在管理界面中，找到日志和统计的选项，点击进入。
可以查看交换机的运行日志、端口的流量统计信息等。
以上是对程控交换机操作的基本步骤，具体操作方法可能会因交换机型号和软件版本而有所不同，请根据实际情况进行操作。
阿尔卡特程控交换机使用说明
ALCATEL PBX
程序管理及使用手册
Shanghai Xundi
交换机功能板简介
主控板 （板上有CPU、硬盘、内存条等主 控设备） eZ32、eZ32-2 模拟用户板 ,板上有32个模拟用户端口 通过交换机后板电缆经配线架接普通电话机 UA32、eUA32 数字用户板 板上有32个数字用户端口, 通 过交换机后板电缆接ALCATEL的数字设备, 如：4019话机、4029话机、4039话机及其 他数字设.） NDDI2-2 模拟中继板板上有8个模拟中继端口, 通过 交换机后板电缆接电信中继. CUP7-2
Shanghai Xundi
OXE交换机系统数据管理
OXE交换机(以下简称“系统”)提供以太网联接和串口联接两种方式:
以太网联接可用Telnet命令（如： ’ 10.197.45.60 ’为系统IP地址)。
Telnet 10.197.45.60
串口联接可用Terminal-终端仿真方式（串口速率9600、数据位8位、无
Shanghai Xundi
分机管理
Shelf Dect system System Translator Categories Attendant Users 分机管理 Profiled Users Set Profiles Groups Abbreviated Numbering Phone Book Entities Trunk Groups External Services Inter-Nodes Links X25 DATA Applications Specific Telephone Services
Alcatel 程控交换机操作
Alcatel 程控交换机操作一、修改权限（1）xa000000>mgr上面通过回车键来选择在Directory Number：输入你所要修改的分机号码，然后按F1确定出局权限修改：找到Public Network Category : 这一项，输入你要修改的等级对应表：4---内线3---市话2---国内1---国际分机互打权限修改：找到Connection Category Id：这一项输入你要修改的等级对应表：1：表示客房的连接等级0、3、4：表示办公的连接等级1可以拨打1、3、40可以拨打0、3、43可以拨打0、3、44可以拨打0、1、3、4修改好后按F1键确定出现如上的对话框表示成功退出按F2键即可二、代答组1、设置代答组（1）xa000000>mgr上面通过回车键来选择在Directory Number：输入你所要修改的分机号码，然后按F1确定找到Pick up Group Name : 输入组名即可。
2、查看代答组成员mgr----users------Consult/Modify双击回车键，把 All instances 选中光标下移，在Set filters这一项回车，出现如下图光标往下移找到 Pick up Group Name,回车，在Pick up Group Name前面会出现一个+号然后按F1键确认光标移到虚线位置，输入你要查找的代答组名按2下F1键就会出现如下图这样就可以看到在这个代答组里的成员了退出用F2键3、删除代答组删除代答组只能在分机上一个一个的删除找到Pick up Group NamePick up Group Name : ""在后面输入双引号（Shift+双引号）两次然后按F1键确认即可三、直拨号码设定1、创建号码呼出mgr ----users-----Consult/Modify-----在Directory Number：输入你要直拨的号码如134找到Use Personal Calling Number + 改成True 然后按F1键确定在Private Calling Number : 输入电信的号码按F1确认号码呼入mgr --在First External Number：输入电信号码First Internal Number：输入内线号码然后按F1键确认即可2、删除照上面的操作，之前选择create 现在选择delete在First External Number：输入电信号码然后按F1确认在usres--- Consult/Modify----- Use Personal Calling Number:原先为True，把其改成Flase 然后按2次F1键即可删除。
Alcatel程控交换机长号绑定短号
Alcatel程控交换机长号绑定短号
在login:输入mtcl 再回车
Password:同样输入mtcl 再回车
会出现下面的界面
在（1）xa000000》输入 mgr
会出现以下界面，
选择Translator 回车
出现界面
选择External Numbering Plan 回车出现界面
选择Default DDI Num. Translator 回车出现界面
选择create（创建）回车
{consult/modify（查看与修改），create（创建），delete（删除）} 出现界面
在First External Number : 填写长号如8169300
First Internal Number : 填写内部分机短号如 8006
如下面界面所显示
就填写这两项，其他选项默认不做修改，按Ctrl+V 保存如下显示就创建成功了
按Ctrl+C 退出
界面回到创建时的界面
如果要继续创建长号对应短号填写好，ctrl+V保存即可
如果不再创建，按Ctrl+C退出，一直ctrl+C退出，直到（1）xa000000》界面
退出即完成。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
Alcatel 程控交换机操作
一、修改权限
（1）xa000000>mgr
上面通过回车键来选择
在Directory Number：输入你所要修改的分机号码，然后按F1确定
出局权限修改：找到Public Network Category : 这一项，输入你要修改的等级对应表：4---内线
3---市话
2---国内
1---国际
分机互打权限修改：找到Connection Category Id：这一项输入你要修改的等级对应表：1：表示客房的连接等级
0、3、4：表示办公的连接等级
1可以拨打1、3、4
0可以拨打0、3、4
3可以拨打0、3、4
4可以拨打0、1、3、4
修改好后按F1键确定
出现如上的对话框表示成功
退出按F2键即可
二、代答组
1、设置代答组
（1）xa000000>mgr
上面通过回车键来选择
在Directory Number：输入你所要修改的分机号码，然后按F1确定
找到Pick up Group Name : 输入组名即可。
2、查看代答组成员
mgr----users------Consult/Modify
双击回车键，把 All instances 选中
光标下移，在Set filters这一项回车，出现如下图
光标往下移找到 Pick up Group Name,回车，在Pick up Group Name前面会出现一个+号
然后按F1键确认
光标移到虚线位置，输入你要查找的代答组名
按2下F1键就会出现如下图
这样就可以看到在这个代答组里的成员了
退出用F2键
3、删除代答组
删除代答组只能在分机上一个一个的删除
找到Pick up Group Name
Pick up Group Name : ""
在后面输入双引号（Shift+双引号）两次
然后按F1键确认即可
三、直拨号码设定
1、创建
号码呼出
mgr ----users-----Consult/Modify-----
在Directory Number：输入你要直拨的号码如134
找到Use Personal Calling Number + 改成True
然后按F1键确定
在Private Calling Number : 输入电信的号码按F1确认
号码呼入
mgr --
在First External Number：输入电信号码
First Internal Number：输入内线号码
然后按F1键确认即可
2、删除
照上面的操作，之前选择create 现在选择delete
在First External Number：输入电信号码
然后按F1确认
在usres--- Consult/Modify----- Use Personal Calling Number:原先为True，把其改成Flase 然后按2次F1键即可删除。
四、语音信箱设定
1、开通语音信箱
mgr ------users------Consult/Modify
找到Voice Mail Dir.No. : 输入语音信箱号码如31，按2次F1键确定即可
2、删除语音信箱
同样上面的操作
找到 Voice Mail Dir.No. : 输入"" (shift+双引号) ，然后按F1键确认即可删除
五、有权码设置（PIN）
1、开通有权码
mgr ----users---- Consult/Modify
找到 PIN No.：输入密码
在Type of control+
By category：同一连接类别的可以使用
Restricted to owner set：只允许在一个分机上使用Universal access：系统内的任意分机都可以使用
By group：只允许在一个组使用
选择上面的类型。
然后F1确定
2、查看有权码
mgr ---
按F1键确认
PIN directory No.：分机号码
PIN No.: 有权码密码
3、删除有权码
mgr ---
按F1确认
六、分机设置
1、创建（分机只能是一个一个的创建，不能批量创建）
mgr ----users---
Directory Number:输入分机号
Directory name :输入使用者名字
Shelf Address : 机架号
Board Address：板位号
Equipment Address：端口号
Set Type + ANALOG（模拟电话）
+4019 （数字电话）
Public Network Category：外线等级（1->内线、2->市话、3->国内、4->国际） Pick up Group Name : 代答组名
Voice Mail Dir.No. : 语音信箱
按2次F1确认
2、删除分机
mgr --users---
在Directory Number：输入所要删除的号码，按F1键确认即可
3、修改分机(修改分机的参数)
mgr --users---
在Directory Number：输入所要修改的号码
按F1键确认
七、来电显示
由于来电显示需要购买许可才能开启。
八、端口的启动
我们这里是分机端口可以重启
命令：termstat d 分机号
通过选择来实现
九、板子的启动
通过命令：rstcpl 机架号板为号来重启板子
十、免打扰
免打扰只能一个一个的设置
十一、数字分机跟模拟分机设置是一样的，就在类型这一项改动一下即可，见分机创建
十二、常用命令
1．config x y ----显示某板位的状态
x-----机架（shelf）号
y-----板位（board）号，如不加y，则显示整个机架中各板位的状态。
2．listerm x y ----查看某板位上分机号码及设备号的分布。
3．termstat d aaaa ----查看号码为aaaa的分机的状态。
4．trkstat –r b ----查看中继组b的占用情况。
5．shutdown –r now ----立即重启交换机。
shutdown –h now ----关闭程序，如敲击键盘任意键，重启程序。
当屏幕提示“safe to power off”时可关闭CPU电源开关。
6. exit -----退出维护界面
7. rstcpl x y 对x机架y板位的板子复位。
8. role -----查看当前CPU的使用状态（MAIN 或 STAND-BY）
role –b -----查看当前CPU的使用状态，同时显示另一CPU的状态
9. mgr -----管理命令。
（注：可编辑下载，若有不当之处，请指正，谢谢!）。
