JYM-2绝缘监测仪用户手册
绝缘表的使用流程解说明

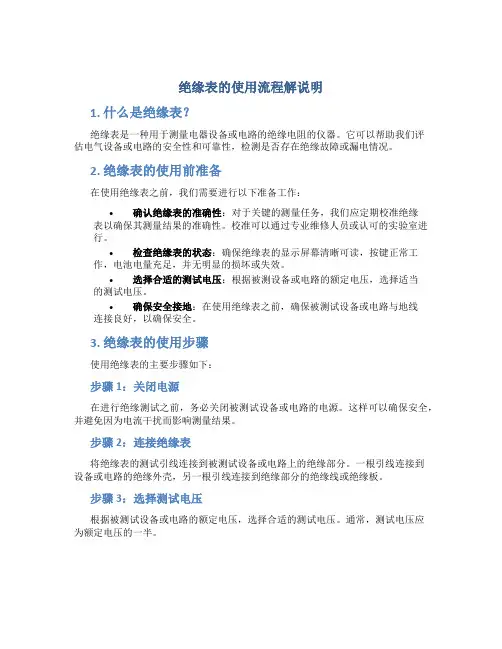

绝缘表的使用流程解说明1. 什么是绝缘表?绝缘表是一种用于测量电器设备或电路的绝缘电阻的仪器。
它可以帮助我们评估电气设备或电路的安全性和可靠性,检测是否存在绝缘故障或漏电情况。
2. 绝缘表的使用前准备在使用绝缘表之前,我们需要进行以下准备工作:•确认绝缘表的准确性:对于关键的测量任务,我们应定期校准绝缘表以确保其测量结果的准确性。
校准可以通过专业维修人员或认可的实验室进行。
•检查绝缘表的状态:确保绝缘表的显示屏幕清晰可读,按键正常工作,电池电量充足,并无明显的损坏或失效。
•选择合适的测试电压:根据被测设备或电路的额定电压,选择适当的测试电压。
•确保安全接地:在使用绝缘表之前,确保被测试设备或电路与地线连接良好,以确保安全。
3. 绝缘表的使用步骤使用绝缘表的主要步骤如下:步骤1:关闭电源在进行绝缘测试之前,务必关闭被测试设备或电路的电源。
这样可以确保安全,并避免因为电流干扰而影响测量结果。
步骤2:连接绝缘表将绝缘表的测试引线连接到被测试设备或电路上的绝缘部分。
一根引线连接到设备或电路的绝缘外壳,另一根引线连接到绝缘部分的绝缘线或绝缘板。
步骤3:选择测试电压根据被测试设备或电路的额定电压,选择合适的测试电压。
通常,测试电压应为额定电压的一半。
步骤4:进行绝缘测试按下绝缘表上的测试按钮,开始测试。
绝缘表会向被测试设备或电路施加选择的测试电压,并测量绝缘电阻。
步骤5:分析测试结果绝缘表会显示测得的绝缘电阻值。
根据测量结果,可判断被测试设备或电路的绝缘情况。
通常,较高的绝缘电阻值表示良好的绝缘性能,而较低的绝缘电阻值可能暗示存在绝缘故障。
4. 绝缘表的注意事项在使用绝缘表时,需要注意以下事项:•安全性:绝缘测试涉及高电压和电源关闭前的安全操作。
务必遵循安全程序和操作规范,确保自身和他人的安全。
•违规操作:不要在有电流流动的设备或电路上进行绝缘测试。
确保电源关闭并断开与电源的连接。
•正确连接:确保绝缘表的测试引线正确连接到被测试设备或电路的绝缘部分。
绝缘电阻测试仪操作作业指导书
绝缘电阻测试仪操作作业指导书一.操作说明1-1.连接供电电源,本仪器电源要求220V±10%.50HZ;1-2.连接测试线,将被测电阻接到仪器后面测试端,对有极性要求的被测物应注意正负极性,屏蔽线层接到接地端;1-3.打开电源,这时仪器前面板两个窗口亮,电阻窗口显示溢出标记“1”,时间窗口显示“00”,测试前仪器应预热15分钟(如图所示)1-4.选择参数,测试电压.量程先选定;(如图所示)1-5.如果需要报警,则请按下“设置/测试”状态转换键,然后下启动键,这时测试灯亮,用小螺丝刀缓缓调节“预置调节”旋钮,看到右窗口显示的数值与你要求的下限报警电阻值一致时为止。
最后按“复位”键,弹出“设置/测试”状态转换键按下“报警/不报警”转换键;(如图所示)1-6.如果要求定时测试,则按下“定时”键,然后拔“定时置数”拔码,使得时间显示数符合要求;(如图所示)1-7.开始测试,按“启动”键,测试灯亮,时间开始倒计时,测试端有高压输出,仪器进入测试状态,前面右窗口显示绝缘电阻值(警告:测试时人手请勿接触被测物);(如图所示)1-8.终止测试,在测试时按一下“复位”键,则终止测试。
在报警状态下,如果被测物绝缘状态不好,此时仪器会自动终止测试,同时报警灯亮,并有长声提示;(如图所示)1-9.如果量程或电压选择不当(太大),则进入测试时有间断声提示,同时电阻窗口显示数值也不能用。
如果量程选的太小,则电阻窗口显示溢出标记“1”;二.安全警告事项2-1.未经培训合格人员,不能随意调节该仪器参数;2-2.请勿在腐蚀性环境中使用本仪器(不要在含有腐蚀性液体或气体的地方使用本产品,否则将本产品造成伤害);2-3.请勿在爆炸性环境下操作(不在存放易爆品的地方使用本产品,否则可能危及人身安全);2-4.请勿在严重粉尘环境下使用(本仪器内有高电压发生器件,在量粉尘会影响绝缘和散热效果);2-5.采用标准的电源插座(采用单相250V/10A三级标准电源插座,其接地极必须与地线相连接!);2-6.供电电源(打开是源前确保供电电源电压与额定电压相符,本仪器使用的电源标准为AC220±10%.50HZ)2-7.保险丝(为了避免火灾及发生事故,请使用标准保险丝【5A】,更换保险丝前,请切断电源和负载,勿用不符合要求的保险丝或短接保险丝管座!)2-8.,由于测试电路输出电压有上百伏或上午伏,因此测试操作要非常小心,一旦开始测试,人手绝对不能接触测试回路,也不要短路,绝对禁止在带电的电路或设备上使用本仪器。
绝缘电阻测试仪操作规程步骤和使用方法
绝缘电阻测试仪操作规程步骤和使用方法Coca-cola standardization office【ZZ5AB-ZZSYT-ZZ2C-ZZ682T-ZZT18】仪器控制面板(1)电压显示窗口:测试电压设定值显示,单位为V。
(2)量程显示窗口:显示当前量程段。
(3)测试值显示窗口:测试的绝缘电阻值,显示4位有效值。
(4)单位指示灯:显示当前电流及阻值单位。
(5)分选指示灯:NG指示灯:不合格指示灯,低于设定值时亮,G00D灯:正品指示,测试值高于上限时亮。
(6)设定/确认键:设定:进入设定状态,上下键选择功能;确认:进入修改或设定状态完毕确认退出。
(7)自动键:量程自动/手动切换按键,指示灯亮表示当前是量程自动状态,在测量时自动切换量程,否则在测试中使用上下键切换来改变量程。
(8)清零键:放电状态时,对仪器开路清零校正。
(9)放电键:测试返回放电状态(10)R/I测试键:放电状态或设定状态下进入测试状态。
测试状态下切换电阻/电流显示。
(11)接地端:接地屏蔽端。
(12)测试“-”端:电压输出端。
(13)测试“+”端:采样输入端。
(14)高压警示灯:提示当前“-”端有电压输出。
(15)仪器电源开关。
各参数设定及操作步骤1.检查仪器电源插头接插良好后,打开仪器面板的电源开关,预热5—10分钟。
2.根据检验文件要求,设定相关的测试参数,步骤如下:(1)电压设定:在电压项上按动“设定/确认”键,进入电压设定子菜单。
此时通过“∧”、“∨”键调整所需的电压值,共10档(10~1000V)。
按动“设定/确认”键设定完成,电压值将自动保存并返回菜单。
(2)电阻上下限设定:在极限或上按动“设定/确认”键,进入设定状态。
此时通过“〈”、“〉”键可左右移动选择位数和小数点,按动“∧”、“∨”键可改变光标所在位数的大小及改变小数点位置。
设定好后按“设定/确认”键,仪器将自动保存设定参数。
(3)充电时间设定:可根据需要设定充电时间(一般为10S以内),如不需定时请设为000(4)蜂鸣开关设定:在上按动“设定/确认键”进入蜂鸣设定。
JYM-2绝缘监测仪用户手册
第三部分JYM-2绝缘监测仪第八章概述JYM-2绝缘监测仪是PowerMaster智能高频开关电力操作电源系统的组件之一,用于在线监测直流母线对地绝缘状况和各分支路的接地电阻和电容。
分主机和从机两部分。
主机监测电力操作电源系统的母线绝缘情况,从机监测系统输出支路的绝缘情况。
每个主机内部带有一个从机。
8.1 工作原理8.1.1 原理框图绝缘监测仪工作原理框图如图8-1所示。
图8-1 绝缘监测仪工作原理框图8.1.2 基本原理叙述绝缘监测仪工作时分为常规检测和支路巡检。
常规检测是在系统正常运行时实时监测正负母线的对地电压,得到母线绝缘电阻值。
在发生母线绝缘下降时发出报警信号,点亮故障灯,并将故障标志上送监控模块,同时向各支路投入低频信号。
若支路有接地电阻,则穿套在该支路的互感器会感应出电流信号,经过放大后进入AD采样,从而能计算出该支路的接地阻抗,再从中分离出阻性和容性电流即可得出该支路的接地电阻值。
当支路接地电容较大时(超过2uF),会影响支路接地电阻的检测精度。
JYM-2绝缘监测仪采用了电容自动补偿技术解决这一问题。
通过计算出的支路电容大小,绝缘监测仪内部投入相应大小的一组电容,并通过校正线让低频交流信号反方向穿过该支路的互感器,从而抵消支路原有接地电容的影响。
8.2 特点绝缘监测仪的主要特点如下:1.实时监测和支路巡检相结合,保证监测的实时性。
2.RS485串行口,与监控上位机通讯。
3.可监测一段或两段独立运行的直流母线,对于母线电压等级无需额外设置。
4.采用主从结构,每个从机可监测24个支路,单段母线最多可带16个从机,两段母线最多可带32个从机,满配置时可巡检24*32=768个支路;而且从机内部自带辅助电源,可以与主机远距离工作。
5.当支路电容较大时,具有自动电容补偿功能,保证支路接地电阻检测的精度。
6.通过监控可以设置告警限,适应不同地区的气候条件;7.可以监测正负母线绝缘等值下降情况;8.装置内部具有自检功能,便于维护。
绝缘检测仪的操作流程及注意事项
绝缘检测仪的操作流程及注意事项以下是 7 条关于绝缘检测仪的操作流程及注意事项:
1. 使用绝缘检测仪之前,你得先好好检查它呀!就像战士上战场前要检查自己的武器一样。
看看仪器外观有没有损坏,各部件是否齐全。
比如说,你总不能拿着个缺胳膊少腿的检测仪就开始干活吧,那多不靠谱啊!
2. 操作的时候可要仔细啦!要严格按照说明书的步骤来,一步一步地进行,不能马虎。
这可不是闹着玩的,就好比搭积木,一步错步步错呀!比如说你得先打开电源,再选择合适的检测模式,这可不能乱来。
3. 在检测过程中,要集中注意力哦!别分心干别的事。
想象一下,你在开车的时候能分心玩手机吗?肯定不行啊!注意观察仪器的读数和指示灯,稍有异常就得赶紧处理呀!
4. 检测的环境也很重要呢!别在潮湿、脏乱的地方用。
这就好像你不会在沼泽地里跑步一样,会很危险的呀!要找个干净、干燥、安全的地方来操作绝缘检测仪。
5. 用完绝缘检测仪后,可别随手一扔就不管啦!要好好保养它。
这就跟你爱护自己的宝贝手机一样,给它擦擦灰,放好。
不然下次要用的时候出问题怎么办?
6. 还有哦,如果检测仪出现故障,可千万别自己乱修啊!这可不是你能随便捣鼓的。
就像你生病了不会自己乱吃药,得去找医生呀!赶紧联系专业人员来处理。
7. 一定要记住这些注意事项啊!不然出了问题后悔都来不及。
别以为这是小事,这可关系到安全大事呢!难道你想因为不注意这些而惹出大麻烦吗?
我的观点结论是:绝缘检测仪的操作流程和注意事项一定要严格遵守,只有这样才能确保检测的准确性和安全性。
绝缘电阻测量仪说明书
绝缘电阻测量仪说明书由于输入输出端子、测试柱等均有可能带电压,在插拔测试线、电源插座时,会产生电火花,小心电击,避免触电危险,注意人身安全!安全要求请阅读下列安全注意事项,以免人身伤害,为了避免可能发生的危险,只可在规定的范围内使用。
只有合格的技术人员才可执行维修。
—防止火灾或人身伤害使用适当的电源线。
只可使用专用并且符合规格的电源线。
正确地连接和断开。
当测试导线与带电端子连接时,请勿随意连接或断开测试导线。
注意所有终端的额定值。
为了防止火灾或电击危险,请注意所有额定值和标记。
在进行连接之前,请阅读使用说明书,以便进一步了解有关额定值的信息。
使用适当的保险丝。
只可使用符合规定类型和额定值的保险丝。
避免接触裸露电路和带电金属。
有电时,请勿触摸裸露的接点和部位。
请勿在潮湿环境下操作。
请勿在易爆环境中操作。
目录第一章概述 (6)第二章介绍 (6)一、特性 (6)二、技术指标......................... . (8)三、仪表结构............................ . (9)四、仪表原理... . (10)第三章使用方法 (11)一、准备工作 (11)二、开始测试 ............................ ... (12)三、调阅测试结果 (14)四、屏蔽端使用方法 (14)五、电池充电 (15)第一章概述随着我国电力工业的快速发展,电气设备预防性实验是保障电力系统安全运行和维护工作中的一个重要环节。
绝缘诊断是检测电气设备绝缘缺陷或故障的重要手段。
绝缘电阻测试仪(兆欧表)是测量绝缘电阻的专用仪表。
1990年5月批准实施的JJG662-89《绝缘电阻表(兆欧表)》已把它作为强制检定的仪表之一。
目前,电气设备(如变压器、发电机等)朝着大容量化、高电压化、结构多样化及密封化的趋势发展。
这就需要绝缘电阻测试仪本身具有容量大、抗干扰能力强、测量指标多样化、测量结果准确、测量过程简单并迅速、便于携带等特点。
绝缘检测仪使用方法
绝缘检测仪使用方法绝缘检测仪是一种用于测试电气设备或线路的绝缘情况的仪器。
它可以检测电气设备或线路中是否存在绝缘破损、漏电等情况,以保障人员和设备的安全。
下面将详细介绍绝缘检测仪的使用方法。
首先,使用绝缘检测仪之前,应确保仪器的正常工作状态。
可以检查电源线是否连接正常,仪器显示屏是否可正常开启等。
如果电源线或仪器有损坏,应先进行修复或更换。
接下来,将绝缘检测仪的测试线缆连接到被测设备或线路上。
测试线通常有两个,一个是连接到被测设备或线路的测试点,另一个是连接到仪器上的测试接口。
确保测试线的连接牢固,并检查有无松动或脱落情况。
在进行测试之前,应先选择合适的测试模式。
绝缘检测仪通常有不同的测试模式,如直流测试、交流测试等。
根据被测设备或线路的特点,选择适当的测试模式。
一般情况下,可以选择直流测试模式进行测试。
然后,需要设置测试参数。
绝缘检测仪通常可以设置的参数有测试电压和测试时间。
测试电压是指将施加在被测设备或线路上的电压,测试时间是指测试的持续时间。
根据具体的需求,设置合适的测试电压和测试时间。
在进行测试之前,需要确保被测设备或线路已经断开电源,并处于安全状态。
如果被测设备或线路仍有电流通过,测试时可能会对人员和设备造成损害。
接下来,按下绝缘检测仪上的测试按钮,开始进行测试。
仪器会开始施加测试电压到被测设备或线路上,并监测绝缘电阻的变化。
测试过程中,可以通过仪器的显示屏查看测试结果。
测试完成后,可以根据测试结果判断被测设备或线路的绝缘情况。
一般情况下,如果测试结果显示的绝缘电阻值较高,说明绝缘情况良好;如果绝缘电阻值较低,可能存在绝缘破损或漏电的情况,需要进行进一步的检修和处理。
最后,使用完绝缘检测仪后,应及时断开测试线与被测设备或线路的连接,并将仪器置于安全的地方。
定期对绝缘检测仪进行保养和检修,以确保其正常工作。
总之,绝缘检测仪的使用方法包括检查仪器的工作状态,连接测试线缆,选择测试模式,设置测试参数,进行测试,判断测试结果,并进行仪器的保养和检修。
绝缘电阻测量仪操作指导书
文件制修订记录1.0目的/Aim:1.1为绝缘电阻测量仪操作实验提供作业指导书,确保绝缘电阻测量仪对产品绝缘电阻阻的测量精度。
2.0参考文件/Reference Instruction:2.1绝缘电阻测量仪用户手册3.0设备/材料/ Equipment/Material:3.1 2C42A-3绝缘电阻测量仪(需权威计量部门定期校验并在一定的期限范围内使用) 。
4.0准备/要求/Prepare/Requirement:4.1 接通仪器电源开关,延时5秒,仪器进入待机状态。
4.2 按动“测试条件”键,选择存贮四组预置参数;每一组可单独对应一套测试参数。
4.3 按动“预置”键,预置电压显示窗口数值闪动, 按“增”/“减”键修改输出电压为”1000”V。
4.4 按动“预置”键,预置电阻显示窗口数值闪动,按“增”/“减”键修改预置电阻为“100M”Ω。
4.5 按动“预置”键至测试时间显示窗口数值闪动,按“增”/“减”键预置测试时间为“2”S。
4.6 按动“预置”键至报警指示灯闪烁。
4.7 按动“预置”键至输出频率指示灯闪烁,用“增”/“减”键选择50Hz输出电压频率指示灯。
4.8 按动“预置”键,仪器返回到待机状态。
5.0安全/维护/Safety/Maintenance:5.1应使用仪器随机附带的专用测试线,以保证测量的准确性。
6.0操作程序/Operation Process:6.1 按说明书要求将测试线接至仪器的输出端子.再将测试线的另一端接到被测电器。
6.2 按“启动”键后,仪器开始测试,此时,输出指示灯亮,测试时间显示窗口开始倒计时,电阻测量值显示窗口显示被测电器的实测电阻值.当测试时间到0且实测电阻值大于100MΩ时,蜂鸣器会发出“嘟”的一短声提示音,表示测试合格,此时按“停止”键,仪器返回到待机状态。
6.3 若测试时电阻实测值小于100MΩ时,则蜂鸣器会发出“嘟-嘟-”间歇报警声,同时报警指示灯及电阻测量值显示窗口数值闪动,表示测试结果不合格,此时,按一次“停止”键可消除报警声,报警指示灯及电阻测量值显示窗口数值继续闪动,但不退出测试状态,再按一次“停止”键,输出指示灯灭,仪器返回到待机状态。
绝缘监测仪PMU-J2说明书 3.0版本
2.2.5绝缘监测单元PMU-J22.2.5.1绝缘监测单元结构尺寸图图2.2.15 PMU-J2绝缘监测单元外形图(单位:mm)2.2.5.2绝缘监测单元基本功能绝缘监测单元PMU-J2负责测量正负母线对地电压及各支路对地绝缘电阻,当有监测到支路绝缘不良时,将信息上传给监控模块。
绝缘监测单元通过RS485通信总线与系统的监控模块进行通信。
其完成的主要功能及特点如下:●可监测62个支路的绝缘状况●正确定位绝缘不良的支路序号及正负极性●绝缘监测准确度高●可同时监测合控母支路●具有多种通讯协议●通过RS485通信总线与系统监控模块完成数据交换2.2.5.3绝缘监测单元参数特性监控单元性能参数●供电电源:85V~320V(DC)、176~264V(AC)●工作温度:-5℃~40℃●海拔高度:≤2500m●监测支路数:62路●母线对地电压测量误差:±2V●母线对地电阻测量误差:15%或2KΩ(母线总对地电容不大于120uF)●支路对地电阻测量误差:15%或2KΩ●支路巡检时间:≤2S●干结点输出:1路2.2.5.4监控单元接线定义表表2.2.6 PMU-J2监控单元接线定义2.2.5.5指示灯定义在PMU-J2的面板上,有三个指示灯,一个为RUN运行指示灯,闪烁表示程序在运行;RXD为接收数据指示灯,闪烁表示J2有从RS485口上接收到数据;TXD为发送数据指示灯,闪烁表示J2有发送数据。
2.2.5.6合控母支路数设定打开面板上的小盖板,可以看到两个8位的拔码开关,其中SW1第1~6位用于设置J2所测量的合母支路数量。
设置方法按8421码设置,其中第6位为最高位,第1位为最低位,拔码开关ON状态为0,OFF状态为1。
设置表格如下:注意:本装置要求配线时,从01支路开始先测量合母支路,所有合母支路测完后,再顺序接控母支路,并且实际所接的合母支路数与SW1所设置的支路数相一致。
如实际工程无合控母分段,则要求将J09第1、2脚HM+与KM+都接到母线正上。
绝缘电阻测试仪使用说明书
绝缘电阻测试仪使用说明书一、操作方法(500V,≥30MΩ)1、将仪器的电源插头接上AC220V。
按下电源开关至ON位置,预热10分钟,即可正常测试。
2、选择好适当的测试电压(500V)。
3、注意“TEST”灯是否处于熄灭状态,确保接线柱上不带电,接上被测件,按下“TEST”按钮,仪器即可对被测件充电并测量。
4、测试完毕后按下“RESET”键或测试时间到仪器自动复位后,才可取下被测件。
5、重复上述步骤,进行下一次测量。
二、使用注意事项1、本测试仪在电源开启后即可使用,但为了保证精度请预热10分钟以上。
2、连接被测物体时,必须保证处于复位状态,即TEST灯灭时,以防高压电击。
3、在测量100MΩ以上时,测量线最好用屏蔽。
接线时要将仪器前面板上的接地柱与被测件的机壳或外壳相连。
4、尽量避免测量过小的电阻,或将两测试夹相短接。
接地电阻测试仪使用说明书(I=10A,≤0.1Ω)一、操作方法1、仪器配备一副(两组)测试线,红粗线接红色电流接线柱,红细线接红色电阻接线柱,黑粗线接黑色电流接线柱,黑细线接黑色电阻接线柱。
2、将仪器的电源插头接上AC220V。
按下电源开关至ON位置,各个窗口数码管亮。
3、电流调节旋钮逆时针旋至零位。
4、测试前,选择好量程。
5、两组测试线的夹子相互短路。
6、手动测试(1)、“定时”开关关闭。
(2)、确定2-5步骤无误后,按“启动”按钮,“测试”灯亮,调节“电流调节”旋钮并观察电流显示窗口显示电流值至所需电流值。
()(3)、按下“预置/测试”键,调节报警预置电位器,至所需电阻值。
(4)、按下“复位”按钮,切断电流输出,同时调节“电流调节”旋钮至最小。
将测试线夹在被测物的测试点上。
(5)、按下“启动”旋钮,“测试”灯亮,同时调节“电流调节”旋钮至所需电流值,接着读下电阻显示窗口显示的电阻值。
当被测物电阻值大于预值电阻值时,仪器会发出生光报警,反之,则不报警。
只要按下“复位”按钮停止测试,“测试”灯灭,取下测试线以备下次再测。
绝缘检测仪操作手册
北京欧根电气设备有限公司Байду номын сангаас1
网址:
E-ISOM527
5.1.2 在菜单模式下的显示 ...............................................................................................................................21 5.1.3 功能键 .......................................................................................................................................................21 5.2 菜单结构 .......................................................................................................................................................23 5.2.1 菜单结构图表 ...........................................................................................................................................24 5.3 HISTORY INFO 菜单 .....................................................................................................................................25 5.3.1 HISTORY INFO 图表(E-ISOM527F) .....................................................................................................26 5.4 菜单 ISO SETUP:绝缘监测仪基本功能的设定 ........................................................................................27 5.4.1 Alarm1 和 Alarm2 的响应值 ...................................................................................................................27 5.4.2 报警继电器的操作原理 ...........................................................................................................................27 5.4.3 Memory 的设定 .........................................................................................................................................29 5.5 菜单 ISO ADVANCED:扩展功能的设定 ......................................................................................................29 5.5.1 外部耦合器(ECD:no) ...........................................................................................................................29 5.5.2 适应系统的漏电容量(Cemax:150µF.) ...............................................................................................30 5.5.3 从 PUL 到直流的测量原理的改变(测量:PUL).................................................................................30 5.5.4 自动自测(Autotest: 24h) ...................................................................................................................30 5.5.5 真实时间钟(Clock)(E-ISOM527F) ...................................................................................................30 5.5.6 日期(Date)(E-ISOM527F) .................................................................................................................31 5.5.7 测试(Test)(E-ISOM527F) .................................................................................................................31 5.5.8 ISO ADVANCED 图表 .................................................................................................................................32 5.6 COM SETUP 菜单:设定 RS485 接口(BMS 协议)....................................................................................33 5.6.1 Bus address“Addr:“(E-ISOM527F….) ..........................................................................................33 5.6.2 ISOnet 功能 (E-ISOM527F..) ..............................................................................................................33 5.7 PASSWORD 菜单 .............................................................................................................................................35 5.8 LANGUAGE 菜单 .............................................................................................................................................36 5.9 SERVICE 菜单 ...............................................................................................................................................36 6 E-ISOM527…技术数据 ....................................................................................................................................37
最新绝缘电阻测试仪操作规程
绝缘电阻测试仪操作规程绝缘测试仪安全操作规程1. 目的:正确指导绝缘测试的操作、使用、维护保养。
2. 范围:本规程适用于本公司生产过程使用绝缘测试仪的操作。
3. 检查:3.1 检查仪器外壳是否可靠接地。
3.2 检查各显示数表指示是否正常。
3.3 检查测试线是否完好。
4. 测试:4.1 设定绝缘测试仪:AC (交流测试);电压:1000V ;升压时间 6s ;保压时间 40s ,泄漏电流小于 10mA 。
4.2根据产品需要的测试参数调整好后,不得更改。
4.3 测试工装准备:将空插板插座孔正负极接通并引出线,将地线并联并引出线。
连接绝缘测试仪红线(输出端)与正负极接通引出线,连接黑线与接地引出线,用绝缘胶布包好连接位置。
4.4 测试准备:将装配好的控制箱电源进线插头插到专用绝缘测试插板工装上,打开控制箱电源进线开关。
4.5 测试过程:打开绝缘测试电源,观察显示数据与设定标准是否相符,如符合,按下加压绿色开关,观察加压、保压 ; 泄漏电流小于 10mA 产品合格 . 如大于 10mA 则设备报警,该产品不合格。
4.5 测试完毕,按复位开关,取下被测物。
5 注意事项5.1 测试仪器在测试前必须预热,以保证测试仪器的正常运行,测试仪器的预热时间为 3-10分钟。
5.2 为安全起见,应尽量避免检测端短路,以免损坏仪器。
5.3 当仪器在使用过程中发生意外,应立即切断电源。
5.4检查故障时,必须关掉电源。
5.5本仪器应避免阳光正面直射。
5.6本仪器应每年送到有关部门检定。
安全帽冲击穿刺试验机耐穿刺性能操作步骤1、打开仪器的电源开关,预热 10分钟2、将事先准备好的安全帽,正确佩戴到头模上,关好试验箱门3、按下“吸合”按键, 电磁吸合装置工作, 把穿刺锥的上平面放在电磁装置的下平面上, 穿刺锥被吸住,按下“释放”按键,电磁吸合装置停止工作,穿刺锥迅速的自由落下砸在安全帽的上端,如果安全帽被穿刺锥穿透,则报警器发出滴滴的报警声,同时操作面板上的穿透指示灯被点亮。
绝缘测试仪操作指导书(参照模板)
绝缘测试仪操作指导书(IATF16949/ISO9001-2015)1.0目的:制定绝缘仪测试仪的操作作用方法,让使用者懂得如何操作使用本仪器,从而准确确,及时和有效地对产品性能进行测试,确保对产品性能的准确性克评估。
同时能有效的避免因使用者操作不当而造成的仪器损坏、人员伤亡或者对产品的品质造成直接的影响等。
2.0范围:本文件适用本公司范围内的绝缘测试仪。
3.0权责:品管课:负责制订绝缘测试仪的操作规程并对相关的操作者进行培训。
4.0作业办法:4.1将绝测试仪的电源插在AC220V的电源插座上,打开电源开关(POWER),“ON”为开,“OFF”为开。
4.2“功能选择”有三个档位,初始状态时旋扭指问“放电”档。
如果测量时需要讯响,则将旋钮旋至“测量讯响”档;如不需讯响,则将旋钮旋至“测量”档,通常我们都是使用“测量讯响”,这时将“功能选择”旋钮旋至“测量讯响”档。
4.3目视仪器表盘内的指针是否在“∞”位,如果不在,可旋转“∞”调整旋钮,使其回到“∞”位。
4.4“设置选择”:数字键从0.0到9.9之间可调,经色键按正为预置,弹出为测量。
4.5“倍率选择”选择被测物的绝缘电阻倍率(10°-105可调)4.6“电压选择”选择被测物在绝缘条件下的电压(25V、50V、100V、250V、500V、1000V可调。
4.7测量:4.7.1如某产品的绝缘条件要求为:“DC500V、50MΩMIN”时,应该按以下步骤进行设置:先将“设置选择”的数字键调至“50”,按下红色键;再将“倍率选择”旋至“10”档;然后交将“电压选择”旋钮旋至“500V”档。
这时所预置的电阻为“5.0*10’=50MΩ”,电压为”DC500V”,预置完毕。
4.7.2测量端有“+”、“-”高压经测试线输出,每测试线上有红色和黑色两个测试夹,两红色测试夹用于测量,两黑色测试夹用于接地。
4.7.3点检仪器预置是否正常:目视仪器表签署上的指针所指向的是否和“设置选择”预置的数字一致,再将两红夹短路,这时候仪器讯响,“不合格”指示灯亮,表示设置正确,否则要重新检查设置。
绝缘电阻测试仪操作规程、步骤和使用方法
仪器控制面板•(1)电压显示窗口:测试电压设定值显示,单位为V。
(2)量程显示窗口:显示当前量程段.•(3)测试值显示窗口:测试的绝缘电阻值,显示4位有效值。
(4)单位指示灯:显示当前电流及阻值单位.•(5)分选指示灯:NG指示灯:不合格指示灯,低于设定值时亮,G00D灯:正品指示,测试值高于上限时亮.•(6)设定/确认键:设定:进入设定状态,上下键选择功能;确认:进入修改或设定状态完毕确认退出。
•(7)自动键:量程自动/手动切换按键,指示灯亮表示当前是量程自动状态,在测量时自动切换量程,否则在测试中使用上下键切换来改变量程。
(8)清零键:放电状态时,对仪器开路清零校正.(9)放电键:测试返回放电状态•(10)R/I测试键:放电状态或设定状态下进入测试状态。
测试状态下切换电阻/电流显示。
•(11)接地端:接地屏蔽端。
(12)测试“—”端:电压输出端。
(13)测试“+”端:采样输入端。
•(14)高压警示灯:提示当前“—”端有电压输出。
(15)仪器电源开关. 各参数设定及操作步骤• 1.检查仪器电源插头接插良好后,打开仪器面板的电源开关,预热5-10分钟.• 2。
根据检验文件要求,设定相关的测试参数,步骤如下:(1)1。
VOL电压设定:在电压项1.VOL上按动“设定/确认”键,进入电压设定子菜单.此时通过“∧”、“∨”键调整所需的电压值,共10档(10~1000V)。
按动“设定/确认"键设定完成,电压值将自动保存并返回菜单。
(2)电阻上下限设定:在极限2.LO或3。
Hi上按动“设定/确认”键,进入设定状态。
此时通过“〈"、“〉”键可左右移动选择位数和小数点,按动“∧”、“∨”键可改变光标所在位数的大小及改变小数点位置。
设定好后按“设定/确认"键,仪器将自动保存设定参数。
(3)充电时间设定:可根据需要设定充电时间(一般为10S以内),如不需定时请设为000(4)蜂鸣开关设定:在5。
绝缘测试仪的使用方法
绝缘测试仪的使用方法
绝缘测试仪使用方法:
①检查仪器:
- 看看测试仪外观有没有损坏。
例如检查外壳有没有裂痕。
- 确认测试线是否完好,有没有破损、断线的地方。
像检查表笔线是否有磨损。
②选择测试电压:
- 根据测试对象选择合适的测试电压。
比如测试一般的电器绝缘,可能选500V 左右的电压。
- 查看仪器上的电压档位,确保设置正确。
像有些仪器有多个电压档位,要调到需要的那个档位。
③连接测试线:
- 将测试线的一端连接到测试仪的相应接口。
就像把红色表笔线插到正极端口。
- 把测试线另一端连接到被测物体。
例如把表笔接触电器的金属外壳和内部线路。
④进行测试:
- 按下测试按钮开始测试。
注意观察测试仪上的读数。
- 测试过程中保持稳定,不要晃动测试线。
像在测试时手不要抖动导致表笔接触不良。
⑤读取数据:
- 读取绝缘电阻的数值。
比如显示的数值是10 兆欧。
- 记录下测试数据,方便后续分析。
可以把数据写在本子上。
⑥测试后操作:
- 测试完成后先松开测试按钮。
然后再断开测试线与被测物体的连接。
- 将测试线从测试仪上取下,整理好仪器和测试线。
像把表笔线绕好放在仪器旁边。
绝缘电阻测试仪操作规程、步骤和使用方法
仪器控制面板•(1)电压显示窗口:测试电压设定值显示,单位为V。
(2)量程显示窗口:显示当前量程段。
•(3)测试值显示窗口:测试的绝缘电阻值,显示4位有效值。
(4)单位指示灯:显示当前电流及阻值单位。
•(5)分选指示灯:NG指示灯:不合格指示灯,低于设定值时亮,G00D灯:正品指示,测试值高于上限时亮。
•(6)设定/确认键:设定:进入设定状态,上下键选择功能;确认:进入修改或设定状态完毕确认退出。
•(7)自动键:量程自动/手动切换按键,指示灯亮表示当前是量程自动状态,在测量时自动切换量程,否则在测试中使用上下键切换来改变量程。
(8)清零键:放电状态时,对仪器开路清零校正。
(9)放电键:测试返回放电状态•(10)R/I测试键:放电状态或设定状态下进入测试状态。
测试状态下切换电阻/电流显示。
•(11)接地端:接地屏蔽端。
(12)测试“-”端:电压输出端。
(13)测试“+”端:采样输入端。
•(14)高压警示灯:提示当前“-”端有电压输出。
(15)仪器电源开关。
各参数设定及操作步骤• 1.检查仪器电源插头接插良好后,打开仪器面板的电源开关,预热5—10分钟。
• 2.根据检验文件要求,设定相关的测试参数,步骤如下:(1)1.VOL电压设定:在电压项1.VOL上按动“设定/确认”键,进入电压设定子菜单。
此时通过“∧”、“∨”键调整所需的电压值,共10档(10~1000V)。
按动“设定/确认”键设定完成,电压值将自动保存并返回菜单。
(2)电阻上下限设定:在极限2.LO或3.Hi上按动“设定/确认”键,进入设定状态。
此时通过“〈”、“〉”键可左右移动选择位数和小数点,按动“∧”、“∨”键可改变光标所在位数的大小及改变小数点位置。
设定好后按“设定/确认”键,仪器将自动保存设定参数。
(3)充电时间设定:可根据需要设定充电时间(一般为10S以内),如不需定时请设为000(4)蜂鸣开关设定:在5.bep上按动“设定/确认键”进入蜂鸣设定。
绝缘监测仪原理
原理概述
常规检测
200K
400K
GND
200K
300K
300K K1
GND 400K
K2 GND
Rx GND
常规检测
1、通常情况下,继电器K1、K2断开,系统中正 负母线的对地电压由左侧的两支200K的电阻决定 ,正负母线对地电压比为1:1
2、继电器K1、K2约每30分到1小时动作一次, K1闭合时K2断开,或K1断开时K2闭合,考虑到 前端有200K的电阻并联,因此形成的正负母线对 地电压比约为13:12(或12:13)
3、当外部有更小的电阻Rx拉低了母线对地电压 时,系统报警并开启小信号发生器,进行支路巡 检
支路巡检
C1 C2 Vs
放大
S1 A/D 电路
交流
信号
R1 R2 Rs
绝85
…
Rd1
设备1
设备n
支路巡检
交流小信号
负 载
支路巡检
交流小信号
负 载
Rx
GND
原理概述
电容对绝缘检测的影响
交流小信号
负 载
Cx
GND
支路电容补偿
C
交流小信号
负 载
Cx GND GND
支路电容补偿
此课件下载可自行编辑修改,供参考! 感谢您的支持,我们努力做得更好!
JYM-II(A)绝缘监测仪原理
概述
培训目的
概述
JYM-II 绝缘仪主机
概述
JYM-S2 绝缘仪从机
基本原理
C1 C2
…
放大
S1 A/D 电路 Vs
交流
信号
R1 R2 Rs
绝缘监测仪
CPU电路 通讯电路 接监控模块RS485
绝缘监测仪说明书
绝缘监测仪技术手册周聚天下管理第一章功能简介1概述绝缘监测仪是我公司针对电力直流系统开发地绝缘状况在线监测设备,可实现直流系统母线对地电压、正(负)母线对地绝缘电阻和支路对地单边、双边、平衡和不平衡绝缘电阻测量、显示、报警、故障信息上传等功能。
在正常运行情况下,绝缘监测仪可对两段母线电压进行监测,通过监测母线电压计算母线对地的绝缘电阻。
当母线对地绝缘电阻低于设定的告警限门时,绝缘监测仪进入支路巡检状态,测量出有绝缘下降的支路和绝缘电阻值,同时将此告警信息通过串行总线上传到主控机。
本装置性能可靠,功能完善,人机界面友好,可广泛应用于电力、石油、化工、铁路、煤炭等行业的发电厂和变电站。
§1.2 主要功能THJY001实现的主要功能有:1、系统采用DCS控制模式,便于用户进行扩展;最多可外扩8个绝缘监测模块,监测256条支路绝缘状态;2、按键设置母线是否分段、各段母线模块数、各模块支路数,母线报警门限;3、循环测量并显示两段正、负母线对地电压,正、负母线对地电阻。
4、当正、负母线绝缘电阻低于报警门限时发出报警信息,启动支路巡检功能,显示支路对地绝缘电阻;5、系统发生故障时,可最多存储20条当前故障记录;6、当故障恢复时,可最多存储200条历史故障;7、密码验证功能,系统中重要参数设置前需进行密码验证;验证密码可由用户设置;8、通信协议选定功能,用户可选定“ModBus协议”或“TonHe协议”;波特率可设为:1200,2400,4800或9600;具有RS-485和RS-232两种通讯接口,方便用户与上位机进行通信。
9、系统时钟按键校准功能;10、液晶屏背光自动保护,当2分钟内无任何操作时,液晶屏背光可自动熄灭;11、漏电流传感器零点自动补偿。
3图1.1 THJY001系统配置框图注:N+n≤8技术指标1、电压等级:DC220V;2、接地电阻报警门限范围:3KΩ-50KΩ,绝缘状况良好时,默认绝缘电阻为100KΩ;3)母线电压测量精度:0.5%;4、母线对地绝缘电阻测量精度:3KΩ-50KΩ≤3%;5、支路绝缘电阻测量精度:3KΩ-50KΩ≤10%;6、外接绝缘监测模块数:1-8;选线回路: 1—256路;7、最大监测段数:2段;8、工作方式:连续运行,自动在线监测;9、输入电源:90VDC~300VDC;10、环境温度:-10℃—50℃;12、绝缘强度:AC 2KV/5mA。
绝缘电阻测试仪的使用方法
绝缘电阻测试仪的使用方法1. 概述绝缘电阻测试仪是用于测量电气设备、线路和电缆的绝缘电阻的一种专用仪器。
它能够判断电气设备的绝缘状况,以保证电气设备的正常运行和人身安全。
本文将全面介绍绝缘电阻测试仪的使用方法,使读者能够更好地理解和掌握该仪器的操作技巧。
2. 测试仪器的组成绝缘电阻测试仪由电源模块、测试模块、显示模块和控制模块组成。
其中,电源模块用于提供测试仪器所需的电源;测试模块用于进行绝缘电阻的测量;显示模块用于显示测试结果;控制模块用于控制测试仪器的各项操作。
3. 准备工作在进行绝缘电阻测试之前,需要先进行一些准备工作,以确保测试的准确性和安全性。
3.1. 检查仪器和电源首先,需要检查绝缘电阻测试仪的外观是否完好,避免存在破损和松动的部件。
同时,还应检查电源的正常工作状态,以免因电源故障影响测量结果。
3.2. 清洁测试仪器和被测设备在进行测试之前,应将测试仪器的表面及探头进行清洁,尤其是探头的金属部分,以确保良好的接触。
同时,还需清洁被测设备的表面,以保证测试的准确性。
4. 测试步骤绝缘电阻测试仪的使用方法包括以下几个步骤:4.1. 连接电源将测试仪器的电源模块正确连接到电源,确保电源电压符合仪器要求。
在连接电源时,要注意观察仪器的电源指示灯,确保电源供电正常。
4.2. 连接被测设备将被测设备与测试仪器进行连接。
通常情况下,被测设备的绝缘电阻测试是通过将测试仪器的探头与被测设备的电气部分(如金属外壳)进行连接。
连接时需要保证连接牢固,以确保测试的准确性。
4.3. 设置测试参数在进行测试之前,需要根据被测设备的特点和测试需求设置相应的测试参数。
测试参数通常包括测试电压、测试时间和测试范围等。
根据被测设备的额定电压和绝缘材料的特性,选择合适的测试电压和测试时间。
4.4. 进行测试设置好测试参数后,即可开始进行绝缘电阻的测试。
按下仪器上的测试按钮,测试仪器将开始对被测设备进行绝缘电阻的测量。
在测试过程中,需要保持被测设备的电源接通,并避免干扰因素的影响,如电源波动、温度变化等。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
1~24#支路互感器信号输入端口
互感器输出的正负端要与端子的正负端相对应
校正端口
从机R校正及电容补偿时用
假定馈出支路穿过互感器的方向为正,那么校正线要从ADJ端引出,从反方向穿过互感器后接到GND端(R校正时校正线无需方向性,若电容补偿后发现电容仍然较大,则把校正线的两个接线端调换一下,再查看是否有大电容)
5.当支路电容较大时,具有自动电容补偿功能,保证支路接地电阻检测的精度。
6.通过监控可以设置告警限,适应不同地区的气候条件;
7.可以监测正负母线绝缘等值下降情况;
8.装置内部具有自检功能,便于维护。
8.3.1
主机接口如图8-2所示。
图8-2绝缘监测仪主机接口
主机接口说明见表8-1。
表8-1主机接口说明
12
支路巡检时间
2~4s
13
低频信号幅频
约4V,10±0.1Hz
14
通讯接口
RS485
15
结束告警回差
40%
第九章
9.1
9.1.1
绝缘监测仪主机尺寸如图9-1所示。
图9-1绝缘监测仪主机外形尺寸
面板上四个安装孔位尺寸如图9-2所示。
图9-2主机安装尺寸
绝缘监测仪从机外形尺寸如图9-3所示。
图9-3绝缘监测仪从机外形尺寸
当支路接地电容较大时(超过2uF),会影响支路接地电阻的检测精度。JYM-2绝缘监测仪采用了电容自动补偿技术解决这一问题。通过计算出的支路电容大小,绝缘监测仪内部投入相应大小的一组电容,并通过校正线让低频交流信号反方向穿过该支路的互感器,从而抵消支路原有接地电容的影响。
8.2
绝缘监测仪的主要特点如下:
接口名称
接口用途
使用说明
Ⅰ段母线输入
I段母线输入
同时也是绝缘监测仪主机的工作电源。接合闸母线,注意极性
Ⅱ段母线输入
II段母线输入
当监测两段独立母线时接入。接合闸母线,注意极性。监测一段母线时不用接
母线段数拨码
母线段数拨码
监测两段母线时拨码开关的两位都拨到ON,监测一段母线都拨到OFF
告警输出
提供告警干接点输出
接从机
为从机提供校正及通讯、相位信号
与从机的级联端子“接上位机”相连。端子上下两排连接的信号名称要相互对应
接地螺钉
主机接地用
接到机柜地上
8.3.2
绝缘监测仪从机接口如图8-3所示。
图8-3绝缘监测仪从机接口
从机接口说明见表8-2。
表8-2从机接口说明
接口名称
接口用途
使用说明
电源输入
从机工作电源
从合母或控母取电,注意极性
10110
22
OFF
ON
OFF
OFF
OFF
10111
23
OFF
OFF
ON
ON
ON
11000
24
OFF
OFF
ON
ON
OFF
11001
25
OFF
OFF
ON
OFF
ON
11010
26
OFF
OFF
ON
OFF
OFF
11011
27
OFF
OFF
OFF
ON
ON
11100
28
OFF
OFF
OFF
ON
OFF
11101
29
OFF
设置从机地址时,要从小到大连续设置,例如:绝缘监测仪监控两段母线,I段带8个从机,包括主机内所带的1#从机,II段也带8个从机,则挂在I段上的从机地址应设为1~7(主机内所带从机地址为0,不用设置),挂在II段母线上的从机地址应设为16~23。
从机地址拨码开关如图8-4所示。拨码位置在OFF时为1,拨码位置在ON时为0。标号为X的拨码暂时不用。拨码位置与从机地址的对应关系见表8-3。
9.2.2
绝缘监测仪支路电阻的测量精度很大程度上决定于互感器的精度。艾默生绝缘监测仪必须选择艾默生专用的互感器。互感器的连接必须采用双线方式。设计时参考图9-5。
图9-5互感器接线图
绝缘监测仪互感器信号线应采用屏蔽电缆,屏蔽层单端接地。布线时信号线应远离功率线。
9.2.3
校正线有两个用途:一是刚上电整定时让各个支路互感器流过一个已知大小的交流信号,从而校正各通道的放大倍数及相移,称为R校正。二是支路巡检时若某支路有较大的接地电容,进行电容补偿,称为C校正。
7
绝缘电阻告警门限
0.5~50kΩ(省缺为20kΩ)
8
单段母线可带从机数
0~16个
9
可监测支路数
单段384路,两段768路
10
系统接地电阻测量精度
0~2kΩ:1kΩ
2~50kΩ:15%
11
支路接地电阻测量精度
(单条支路接地电容不超过30uF)
纯阻性支路
0~2kΩ:1kΩ
2~25kΩ:15%
容性支路
0~25kΩ:2kΩ或30%
通过监控模块设置绝缘仪相关参数,见10.2节。
复位监控模块,重新开启绝缘监测仪主机。当要设置的参数较多时,为了减少复位监控模块的次数,可等所有参数设置完成后,再复位监控模块以使所有设置生效。
绝缘仪主机和从机通讯都正常后,再查看所有支路互感器及校正线是否接好。具体办法是:所有参数都设好后,让从机和主机都上电(为节省整定时间,先让所有从机上电,再让主机上电),先不用电阻做接地故障,等所有从机都整定完后(上电后约2分钟),通过PSM-E20查看绝缘仪各支路数据,若显示111k,则表示该支路互感器接线正确;若显示117k,则表明该支路互感器信号受到干扰,可能是信号线屏蔽电缆的屏蔽层未接地或者与强电(馈出支路线)距离太近受干扰所致;若显示100k,则表明未监测到该支路互感器,可能原因有:校正线未穿过该支路互感器、互感器信号输出线未接好、互感器已坏(正常情况用万用表量互感器输出端的电阻为2~3欧,可与相邻互感器比较,若明显偏大或偏小则表明该互感器不正常)。
1.实时监测和支路巡检相结合,保证监测的实时性。
2.RS485串行口,与监控上位机通讯。
3.可监测一段或两段独立运行的直流母线,对于母线电压等级无需额外设置。
4.采用主从结构,每个从机可监测24个支路,单段母线最多可带16个从机,两段母线最多可带32个从机,满配置时可巡检24*32=768个支路;而且从机内部自带辅助电源,可以与主机远距离工作。
第三部分JYM-2绝缘监测仪
第八章
JYM-2绝缘监测仪是PowerMaster智能高频开关电力操作电源系统的组件之一,用于在线监测直流母线对地绝缘状况和各分支路的接地电阻和电容。分主机和从机两部分。主机监测电力操作电源系统的母线绝缘情况,从机监测系统输出支路的绝缘情况。每个主机内部带有一个从机。
8.1
接地螺钉
从机接地用
接到机柜地上
8.3.3
绝缘监测仪主机内部带了一块从机板,默认为1#从机,对应地址为0,挂在I段母线上,并且不能改动。
绝缘监测仪从机的地址通过拨码开关设置,地址设置范围为1~31,对应从机号为2~32。挂在I段母线上的从机地址设置范围为1~15,对应从机号为2~16#。包括主机所带的1#从机,I段母线满配置时的从机为1~16#,共16个从机。共检测16×24=384个支路。挂在II段母线上的从机地址设置范围为16~31,对应从机号为17~32#。II段母线满配置时共16个从机,共检测16×24=384个支路。两段母线满配置时总共可带32个从机,可监测32×24=768个支路。
打开电源开关,若电源接线正确,则主机面板指示灯会亮,从机运行灯也亮;若输入极性接反或输入没电,则指示灯不亮。
绝缘监测仪正常工作后,通过监控模块查看与绝缘监测仪的通信是否正常。若出现绝缘仪通讯中断告警,则检查通讯线连接是否正常,监控模块设置的绝缘仪通讯口是否与实接的通讯口一致,绝缘仪地址(应为96)是否正确。
从机安装尺寸见图9-4。
图9-4从机安装尺寸
9.2
9.2.1
一般情况下,绝缘监测仪主从机电源推荐从合闸母线引入。由于绝缘监测仪主机工作电源的输入端口同时也是母线绝缘情况监测信号的输入端口,因此,绝缘监测仪监测的母线也就是合闸母线。在母线无特殊结构的情况下,是可以同时监测到控制母线输出回路的绝缘电阻的。
14
ON
OFF
OFF
OFF
OFF
01111
15
OFF
ON
ON
ON
ON
10000
16
OFF
ON
ON
ON
OFF
10001
17
OFF
ON
ON
OFF
ON
10010
18
OFF
ON
ON
OFF
OFF
10011
19
OFF
ON
OFF
ON
ON
10100
20
OFF
ON
OFF
ON
OFF
10101
21
OFF
ON
OFF
OFF
ON
OFF
OFF
OFF
ON
11110
30
OFF
OFF
OFF
OFF
OFF
11111
31
绝缘仪技术参数见表8-4。
表8-4绝缘仪技术参数
序号
项目
技术条件
1
环境温度
-5~+40℃
2
相对湿度
≤90%
3
工作电源
80~320Vdc
4
功耗
<20W
5
重量
主机:<4kg从机:<1.5kg
