地暖毛细管网基本知识
毛细管网超薄地暖介绍
毛细管网超薄地暖介绍
毛细管网超薄地暖——全球最先进的地暖系统
毛细管网一般以水为介质输送能量，具有高效节能和高舒适度的特点。
毛细管网可以与装饰层结合安装在顶棚、地面或墙面，均匀散布能量，就像皮肤中的毛细血管一样柔和地调节室内温度。
使用者和房间表面之间的能量传递就通过辐射的方式进行。
普通地板采暖系统的局限性：
1、地板采暖地面先蓄热再散热，热惯性一般4－6小时，自动或手动控制调节温度都不能准确和及时调整室内温度，不能个性化和行为节能。
2、安装了地板采暖的地面一般需要120－140mm做法，不适合层高低的房间，同时建筑物增加很大荷载。
3、卫生间卫生洁具多地面安装面积有限，同时一些卧室由于家具遮挡导致散热面积有限，普通地板采暖一般满足不了热负荷要求需要增加辅助采暖设施。
4、地板采暖的房间地面装饰材料受到限制，不宜安装实木地板等。
5、地板采暖热惯性4－6小时，难以实现个性化和快速温度调节。
干式地暖虽然反应速度快，但是由于没有任何蓄热层导致室温波动大，承重能力差，使用寿命短。
毛细管网超薄地暖的优点：
1、加热快速，即开即用；
2、超薄蓄热层，温度调节反应快；
3、管道间隔小，地板温度更均匀；
4、换热面积大，供水温度更低，更节能；
5、管路水阻小，能满足燃气壁挂炉水泵的扬程。
毛细管辐射供暖技术
1、节能建筑是否有必要采用毛细管热泵生态空调？每个人的身体每小时产生10mg大于1微米的尘埃颗粒和1亿个0.5微米的尘埃颗粒。
在密闭不通风的室内还有挥发性有机化合物（VOCs）、CO2、细菌、霉菌、尘螨、臭味等等。
冬天早起晨练的人再回到自己的卧室就会有明显的感受---空气污浊得令自己也难以忍受。
现代节能建筑在追求节能时，墙体因保温而失去透气性，门窗密封性能提高使漏风几乎为零，因此现代人就像住在一个扎紧口袋的大塑料袋内，室内的污染物得不到排出和稀释；装修材料质量和过分装饰又使室内污染物浓度持续升高，只要停止有效通风，污染物浓度就会迅速恢复，从而引起“病态建筑综合症”：眼睛发红、流鼻涕、嗓子疼、头晕、恶心、皮肤瘙痒、困倦、失眠、记忆力减退、畸变、突变、癌变等。
中国室内装饰协会环境检测中心透露：2004年，由室内空气污染引起的死亡人数已达11.1万人（直接原因），与每年的交通死亡人数相等。
北京儿童医院血液科2004年的一项调查研究表明：近90%的小儿白血病患者家中近期都曾装修过！中国疾控中心2010年5月１６日公布最新调查结果表明，我国每年有２２０万青少年死于因室内污染所引发的呼吸系统疾病，其中１００万是５岁以下幼儿。
有关数据显示，室内空气污染的程度高出室外污染５－１０倍，全球４％的疾病与室内空气质量相关。
甲醛被世卫组织确定为致癌和致胎儿畸形物质,在居室污染中据第一位。
甲醛对呼吸系统具有遗传性损伤及致癌（即上一代人的损伤会遗传给下一代，下一代是在上一代的基础上继续累计直至发生病变）。
所有的人造板材（不管是高、中、低密度，还是大芯板等等）、大多数的天然木材（为了能防腐、不变形、防潮等，许多不法商人用福尔马林溶液处理木材时间短、效果好、价格最便宜）、绝大多数的胶、布匹、皮革处理等等都不能保证不含甲醛！！！目前使用的胶粘剂以脲-甲醛或三聚氰胺-甲醛为主，无法去除的游离甲醛是最主要的污染物，其释放期达8～15年（所谓合格板材，三到五年之内为强释放，八到十年为中释放，15年左右才到弱释放，而伪劣则谁也说不清楚），靠开窗通风或摆放绿色植物收效甚微，靠喷所谓的吸收剂或清新剂只能使污染叠加而更重。
最新毛细管基础知识
3.7
3 Do all cells change at the same rate? Why?
No. This is because the
concentration of the cell content (or water potential of each cell) varies 變化 (OR, not all cells have the same osmotic concentration).
3.8
4 Explain any change in the liquid level in potato cup Y.
The liquid level in potato cup Y rises . Since living potato cells are differentially permeable and a water potential gradient exists BETWEEN BOTH SIDES OF THE CUP, osmosis occurs.
in a short time.
Learn :
osmosis net movement
semi-permeable
sucrose molecule dialysis tubing
毛细管基础知识
03
毛细管制备技术
拉制法
总结词
拉制法是一种常用的制备毛细管的方法，通过拉制直径较粗的玻璃管得到细小 的毛细管。
详细描述
拉制法的基本原理是将直径较粗的玻璃管加热至软化状态，然后通过牵引和旋 转的方式逐渐拉细，最后冷却固化得到毛细管。拉制法可以制备出具有高精度 和一致性的毛细管，且制备过程相对简单，成本较低。
01
02
03
工业制造
毛细现象在工业制造中有 着广泛的应用，如金属加 工、玻璃制造、纺织等领 域的液体输送和吸附。
生命科学
毛细现象在生物学和医学 领域也有着重要的应用， 如血液在血管中的流动、 植物液输导等。
环保工程
毛细现象在污水处理和废 液回收等领域也有着重要 的应用，如利用毛细现象 进行废液吸附和分离。
等操作。
微流控芯片的应用领域广泛， 包括临床诊断、生物分析、环 境监测和食品安全等，为科学 研究和新药研发提供了有力支 持。
毛细管在微流控芯片中的设计 、加工和集成是关键技术，涉 及到材料选择、微加工工艺和 流体动力学等方面的知识。
微反应器
微反应器是一种将化学反应集成在微米尺度的反应器中， 具有高效、快速和安全的特点。
长寿命
提高毛细管的使用寿命，减少更 换频率和维护成本。
感谢您的观看
THANKS
通过自动化生产线，实现毛细管 的快速、连续生产，提高生产效
率。
优化制备工艺
不断改进制备工艺，降低生产成本， 提高毛细管的性价比。
循环利用
对毛细管进行回收和再生利用，减 少浪费和环境污染。
毛细管性能的优化与改进
分离性能
优化毛细管的孔径和孔径分布， 提高分离效率和选择性。
耐压性能

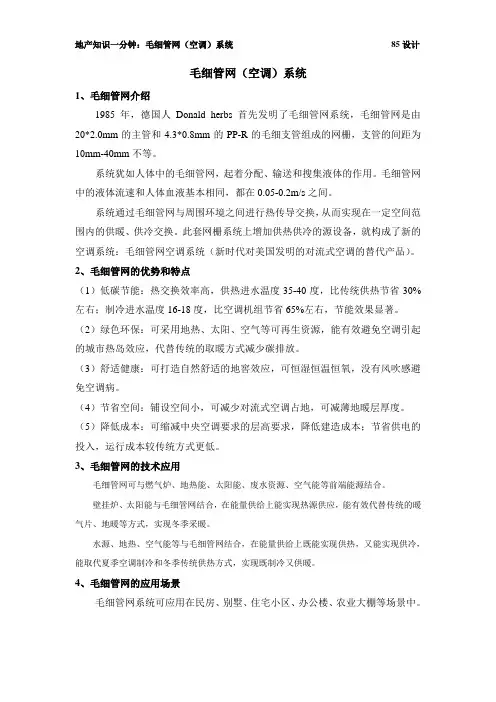

地产知识一分钟：毛细管网(空调)系统
地产知识一分钟：毛细管网（空调）系统85设计毛细管网（空调）系统1、毛细管网介绍1985年，德国人Donald herbs 首先发明了毛细管网系统，毛细管网是由20*2.0mm的主管和4.3*0.8mm的PP-R的毛细支管组成的网栅，支管的间距为10mm-40mm不等。
系统犹如人体中的毛细管网，起着分配、输送和搜集液体的作用。
毛细管网中的液体流速和人体血液基本相同，都在0.05-0.2m/s之间。
系统通过毛细管网与周围环境之间进行热传导交换，从而实现在一定空间范围内的供暖、供冷交换。
此套网栅系统上增加供热供冷的源设备，就构成了新的空调系统：毛细管网空调系统（新时代对美国发明的对流式空调的替代产品）。
2、毛细管网的优势和特点（1）低碳节能：热交换效率高，供热进水温度35-40度，比传统供热节省30%左右；制冷进水温度16-18度，比空调机组节省65%左右，节能效果显著。
（2）绿色环保：可采用地热、太阳、空气等可再生资源，能有效避免空调引起的城市热岛效应，代替传统的取暖方式减少碳排放。
（3）舒适健康：可打造自然舒适的地窖效应，可恒湿恒温恒氧，没有风吹感避免空调病。
（4）节省空间：铺设空间小，可减少对流式空调占地，可减薄地暖层厚度。
（5）降低成本：可缩减中央空调要求的层高要求，降低建造成本；节省供电的投入，运行成本较传统方式更低。
3、毛细管网的技术应用毛细管网可与燃气炉、地热能、太阳能、废水资源、空气能等前端能源结合。
壁挂炉、太阳能与毛细管网结合，在能量供给上能实现热源供应，能有效代替传统的暖气片、地暖等方式，实现冬季采暖。
水源、地热、空气能等与毛细管网结合，在能量供给上既能实现供热，又能实现供冷，能取代夏季空调制冷和冬季传统供热方式，实现既制冷又供暖。
4、毛细管网的应用场景毛细管网系统可应用在民房、别墅、住宅小区、办公楼、农业大棚等场景中。
毛细管网超薄地暖常见问题
有人担心毛细管网管路密集，管壁薄，安装后很容易发生漏水事故。
1）耐压能力强。毛细管网虽然毛细管管壁薄，但是耐压能力很强，因为管道耐压是与直径的平方成反比的，所以毛细管网耐压能力很高，非人为破坏不会发生漏水。
2）漏水容易查找。毛细管网的覆盖层很薄，一旦漏水很容易发现并查找到漏水点。
1）高温冷源：系统采用18℃高温冷水，同时保证毛细管网铺设足够的面积。
2）湿度控制：利用新风冷凝除湿系统，保证室内空气适宜的湿度，使露点温度始终低于冷辐射表面温度。
3）露点保护温控器：每个房间均配置露点温度保护系统，智能室温控制、确保万无一失。
二、毛细管网是否会阻塞
在合理设计、施工前提下，毛细管网不会出现阻塞现象，原因如下：
3）不需要专业工人和专业工具就可以修复。毛细管网是由PP-R原料制造，发现毛细管漏水，从漏水点剪断，用打火机等工具热熔焊死即可，几百根毛细管并联，去掉一根不会影响效果。
4）பைடு நூலகம்强成品保护措施，尽量避免破坏。
四、装饰层是否会开裂
安装了毛细管网的面层冬夏温差范围一般在20℃以内，不会因热胀冷缩引起面层开裂。
1）结垢问题：水温大于60℃的情况下，水中的钙镁离子才会析出，形成水垢，毛细管网系统所需水温范围是18℃-40℃，不会有水垢问题产生，同时由于毛细管网内壁非常光滑，即使有轻微水垢产生，也不会形成阻塞。
2）大颗粒物阻塞：系统均配置了过滤装置，防止大颗粒物进入毛细管。
3）系统中其他管道对毛细管网的影响：对于大型系统设计时一般采用独立循环系统，通过板式换热器与大系统隔开。
4）耐腐蚀性：系统采用了耐腐蚀的管道及阀部件，PPR材料耐腐蚀性非常好，可长期耐受酸碱溶液（PH值1-14）。
毛细管地暖施工
毛细管铺设完毕后系统内一直保持不低于 0.6MPa 的压力，直到装修结束 将压力释放到正常设计工作压力。 5 毛细管地暖系统的电路必须与照明电路分开。
采暖室外计算温度
—10℃
空调室外计算湿球温度
26.4℃
空调室外计算温度
—12℃
空调日平均干球温度
28.4℃Байду номын сангаас
空调室外计算相对湿度
45%
平均日较差
8.8℃
室外平均风速
2.8m/s
室外平均风速
1.9m/s
最大冻土深度
0.85m
2.2 室内空气设计参数表
夏季
冬季
项目功用
温度 (℃)
相对湿度（%） 风速 m/s 温度(℃) 相对湿度（%） 风速 m/s
低 2℃。建筑物地板敷设加热管时，采暖负荷中不计算地面的热损失，并可不考
虑高度附加。局部辐射采暖的热负荷，可按整个房间全面辐射采暖的热负荷乘以
该区的建筑面积与所在房间的面积的比值和表 1-11 所规定的附加系数确定。
局部辐射采暖热负荷附加系数
采暖区域面积与房间
0.55
总面积比值
0.4
0.25
附加系数
2.毛细管网地暖运行方式 由于毛细管网较大的热交换面积和均匀的热量分布，由平行且紧密铺设的毛
细管的水流给室内传热，因此这种供暖或制冷的静态辐射方式和自然温暖的环境 会使人们的身体感到非常舒适，身体感觉的温度会比室温高 2-3℃，也减少了供 暖能量的消耗。毛细管网超薄方式铺设的供热速度相当快，只需要短短的十几分 钟就可以达到理想的供热温度。相对于传统空调，毛细管系统的反应时间仅为传 统空调反应时间的 1/4。
关于毛细管网冷暖辐射系统,你知道多少
关于毛细管网冷暖辐射系统，你知道多少毛细管网冷暖辐射系统是由五大部分组成：冷热源、管道系统、新风系统、控制系统、毛细管网高效末端系统，毛细管网换热器与地源热泵或空气源热泵结合，加上合理的控制组成一个节能系统，节能可达70％；如果再配套太阳能和冷热储能系统，节能可达90％左右。
毛细管网换热器与“节能减排降耗、提升建筑品质”关系密切，带有巨大推广应用前景。
毛细管网高效末端是按照仿生学原理模仿人体中的毛细管，由3.4*0.55mm或4.3*0.8mm的PP聚丙烯毛细管结成间距在10mm～30mm的网栅。
承担运载热量的水媒在管内保持0.05~0.2m/s的流速，而每个平米的毛细管网栅只含有0.4升水，系统运行时则水温温差2～3度，毛细管网为大流量小日照时间的导管高效辐射末端。
通过毛细管网提高单位散热面积最大化来满足“供热低温化、制冷高温化”的散热制冷末端，经过实测供热温度只需35℃以下就可满足室内20℃，设计匹配温差是5℃。
毛细管网与热泵组成高效微血管暖通系统，COP值远大于普通暖通系统和空气源热泵系统，与普通系统相比，节能达到50%以上。
分为两方面：1）顶棚辐射制冷：毛细管的管径细小，可以弯曲，因此适合各种形状形状的屋檐，即使拱形和三角形的表面也可以装载。
毛细管用于金属吊顶安装时，由于毛细管的充水多一些，吊顶的荷载不会增加很多，因此对一些金属吊顶的旧建筑物建筑物进行空调系统修整时，毛细管辐射顶板系统是最佳选择。
（模块末端系统冷冷却系统由地源热泵提供，顶棚辐射夏季系统冬季所需供回水温度为17/20℃，冬季所需供回水温度为32/29℃）2）低温采暖：公司的毛细管网栅的毛细管管径极小，可有效降低地面垂直加热系统的高度。
与传统的地面加热电脑系统不同，该系统可在地面表面以下短距离内供热。
因此，使用毛细管网栅地面加热系统的响应非常迅速，而且可在较低供水温度下输水工作。
将毛细管用于地面采暖或者墙面辐射时，可以先将毛细管用胶水、大头钉固定，然后用砂浆覆盖。
毛细管地暖铺设方法
毛细管地暖施工照片
硬硬的木板床上,吹奏出一曲凄凄嚷嚷的旋律
下图为我在 2010 年冬季做的毛细管地暖实 验数据
项目地点：天津宝坻
测试时间：12 月、1 月、2 月毛细管优点
毛细管网超薄地暖的优点： 1、供水温度低，低温水不结垢； 2、超薄蓄热层，温度调节反应快； 3、管道间隔小，地板温度更均匀； 4、换热面积大，供水温度更低，更节能；
硬硬的木板床上,吹奏出一曲凄凄嚷嚷的旋律
5、管路水阻小，能满足燃气壁挂炉水泵的 扬程。
毛细管网 分集水器 保温层
反射膜 卡丁、胶带、边角保温 剪刀、热熔、打压泵 连接管件 施工工艺
硬硬的木板床上,吹奏出一曲凄凄嚷嚷的旋律
清扫地面→直接与室外空气相邻的楼板铺 设聚苯保温边条→地面满铺聚苯保温挤塑板→ 铺设锡纸反射层→铺绑地暖管→地暖管检测→ 浇注混凝土面层→地暖管检测→养护→地暖管 检测→安装温控器→调试→工程验交。
地暖回填过程中，必须0f0cd 新鲜网
毛细管网系统的制热和制冷终端为毛细网 栅(以下简称网栅)。网栅由无毒塑料制成，毛细 管外径只有 4.3mm，间距为 20mm。其高效率是通 过大面积交换而达到。毛细管网系统用于室内制 热和制冷已有二十年的成熟经验。
毛细管网一般以水为介质输送能量，具有高
效节能和高舒适度的特点。毛细管网可以与装饰 层结合安装在顶棚、地面或墙面，均匀散布能量， 就像皮肤中的毛细血管一样柔和地调节室内温 度。使用者和房间表面之间的能量传递就通过辐 射的方式进行。换热面积最大+可铺装绝对面积 最大+换热均匀，这是毛细管网不可替代的优势。
水电改造完毕，毛细管地暖自控部分线路整
改完成 选择分集水器位置，将其固定在墙上 沿室内内墙一周贴边角保温条 铺设保温板（保温板要平整、无缝） 铺设反射膜，并用胶带粘牢
地板采暖新方式：毛细管网地板供暖
地板采暖新方式：毛细管网地板采暖
毛细管网地板供热和普通地盘管比较，提高了供回水温差，减少了流量，节省电能（缺点：要防止堵塞）仅供参考，大规模应用待验证。
1.系统组成：毛细管网，集分水器，温控器
2.功能：采暖供冷两用，夏季18摄式度水温供冷，冬季35摄式度水温采暖
3.舒适性：肢暖头凉的采暖方式舒适性高，便于分时分室控制，满足个性化需求，舒适度最高。
4.节能性：用能要求最低，机组效率高（可提高至7.0），夏季可直接利用地下水供冷，不用启动热泵机级。
房间独立控制，实现分户计量，与热泵结合可节能40-70%。
5. 安全性：即使遭破坏，毛细管管经小，不会出现水淹事故，查找漏及修复十分简单，安全性好，
6. 施工难度：工厂预测，现场仅需连接主管，与装饰面结合，对装饰影响最小，地面，顶棚，柱面，墙面任意安装。
7.温度控制：热惯性5-30分钟，控制速度快，分室分时智能温控效果好，满足个性化要求，实现节能
8.系统寿命：50年
9. 建筑影响：用作超薄地面时，不增建筑荷载，占层高20-30mm，不会造成房屋可利用空间减少
10. 先进性：技术先进成熟，科技地产，绿色地产，高端项目概念，欧洲技术，楼盘的大亮点大卖点。
（注：本资料素材和资料部分来自网络，仅供参考。
请预览后才下载，期待您的好评与关注！）
1 / 1。
毛细管网地暖混凝土和卫生间墙暖铺设指南
帝思迈---来自欧洲的节能暖通专家
-------------------------------------------------------------------- 国际品牌 欧洲科技 ------------------------------------------------------
- 1 -毛细管网地暖混凝土和卫生间墙暖铺设指南
毛细管网超薄地暖混凝土整平层施工方法：
1、采用1:2的水泥砂浆，100斤425标号水泥配200斤粗砂，抹灰厚度10-15mm 。
2、然后在水泥整平层上面直接铺设木地板（卡槽式实木地板也可以使用）或者用瓷砖粘结剂贴
地砖。
备注：采用瓷砖粘结剂贴地砖比用水泥砂浆贴地砖成本更低！速度更快！最重要的是地暖传热更快更节能！
卫生间毛细管网墙暖铺设施工方法：
1、采用SB20毛细管网，2根主管留在卫生间吊顶上面，用管卡将毛细管网主管固定在吊顶墙
面上。
2、将原始墙面处理干净平整，然后用建筑胶或百得胶将毛细管网平整地粘在原始墙面上；
3、将地暖管从地面沿着墙壁开槽铺设到吊顶内，然后同毛细管网供水主管连接，再用地暖管连
接毛细管网回水主管沿着墙面开槽回到地面。
4、用1:3的水泥砂浆，100斤425标号水泥配300斤中砂，将毛细管网覆盖住并做整平；
5、用水泥或瓷砖粘结剂将墙砖贴在墙上。
备注：采用瓷砖粘结剂贴墙砖比用水泥贴地砖成本更低！更牢！最重要的是传热更快更节能！。
毛细管网辐射采暖供冷常见问题解决方案
毛细管网辐射采暖供冷常见问题解决方案1.关于冷辐射表面凝露问题凝露的发生是有条件的: 冷辐射面温度低于空气露点才可能发生凝露。
只要采取措施控制冷辐射面温度永远高于露点就不会发生凝露了。
（1）高温冷水制冷。
让供水温度尽量低, 以满足制冷需要, 但又要以确保冷辐射表面温度高于空气露点, 不会发生凝露为前提。
（2）湿度控制。
通过冷凝或吸附等手段, 控制湿度, 降低空气的露点, 避免发生凝露。
（3）露点控制器。
露点控制器对环境的温度和湿度及时感应计算出即时的露点, 可以根据预设定把信号在发生凝露危险时发送信号切断冷水或加大除湿能力, 确保万无一失, 不会发生冷辐射面凝露。
2.关于毛细管网堵塞问题毛细管网一般是闭式循环系统, 不容易发生堵塞。
在使用中应该注意以下使用办法:（1）采用独立的封闭循环系统, 与大系统连接时通过板式换热器隔开, 通过过滤器补水。
防止大型颗粒物阻塞管道。
（2）循环系统全部采用耐腐蚀的管道及阀部件, 如塑料管、铜镀镍阀部件和连接件等。
（3）运行两个采暖季系统不漏不渗, 可以往系统中加杀生剂或除氧剂, 或采取真空脱气措施, 防止管道内滋生微生物形成生物粘泥造成堵塞。
3.关于毛细管网破坏修复问题（1）有客户担心毛细管网管路密集, 管壁薄, 安装后会发生漏水事故。
其实这些担心是多余的, 即使漏水修复也相对简单, 不需要专业工人和专业工具。
毛细管网是由PP-R原料制造, 发现毛细管漏水, 从漏水点剪断, 热熔焊死即可, 毛细管均为并联, 断掉一根不会影响效果。
（2）耐压能力强。
毛细管网虽然管壁薄, 但是耐压能力强, 管道耐压与管径的平方成反比, 不会轻易发生漏水。
（3）漏水容易查找。
毛细管网一般与装饰层结合安装, 一旦漏水很容易发现漏水点, 因为流量很小不会发生大的水淹事故。
（4）加强成品保护措施, 尽量避免破坏。
4.关于安装毛细管网的壁面开裂问题（供参考）毛细管网水温一般供冷时不低于18℃、供暖时不高于38℃, 壁面温度终年在20—30℃之间, 温差10℃以内, 热胀冷缩量很小, 不会造成面层开裂。
毛细管网地板采暖的技术和经济分析
毛细管网地板采暖的技术和经济分析一、毛细管网空调介绍如今，现代建筑的空调系统必须要符合很高的要求。
传统的空调系统如通风设备和静态供热很难同时达到最佳热的舒适性、最省的空间和节能的要求毛细管是这个领域的一项新技术，它可以根据周围环境自动调整。
用水做热媒的毛细管使用的是弹性塑料，直接铺在房间围护结构表面的下方。
这样房间的天花板、地板和墙壁就会变得非常的温暖舒适。
这样，使用者和房间表面之间的能量传递就通过辐射的方式进行。
辐射是在自然条件下调整各物体间的热平衡。
研究已经证明，因为这个原因，帝思迈毛细管网制冷、采暖系统可使人们感觉更舒适，从而具有更高的工作效率。
二、毛细管网空调系统原理* * 采用4.3X0.8 mm 的PPR塑料毛细管组成的间隔为10 mm – 30 mm 的网栅，犹如人体中的毛细管，起到着分配、输送和搜集液体的功能。
在网栅中和人体毛细管中的液体流动速度基本相同，都在0.05 – 0.2 m/s之间。
同时人体皮下组织的毛细血管与周围环境成功地进行了传热交换，达到自身温度调节的目的。
冬季毛细管内通较低温度的热水,柔和的向房间辐射热量；夏季毛细管内通温度较高的冷水,柔和的向房间辐射冷量。
由于毛细管席换热面积大，传热速度快，因此传热效率更高。
三、毛细管网辐射空调系统的优点：1）高舒适度经实践表明，辐射是舒适性最高的传热方式。
而毛细管网辐射空调末端系统60%的冷量和热量都是通过辐射的方式进行的，因而较其他形式的末端形式舒适度比较高。
由于网栅由间距很小的平行毛细管均匀分布，热辐射交换面积特别大，所以室内温度非常均匀。
热/冷辐射表面基本没有温度区别。
并且人体和空间的热交换主要是辐射的形式进行，这一静态制冷及自然温暖的环境使人体感到非常舒适，身体感到的温度比室温高2～3℃。
这一点可以额外地达到节省能源的目的。
每个房间采用单独循环结构，故通过安装在房间的室温调节器可单独控制各房间温度。
2）最为安静的空调系统：与传统的风机盘管相比（风机盘管存在电机、风机等室内运动部件，因此，会产生35~45dB左右的噪音），毛细管辐射式空调系统没有室内运动部件，不会产生任何室内噪音，是最为安静的空调系统。
毛细管网技术介绍
毛细管网技术介绍专家认为，毛细管网是可以改变人类未来生活方式的先进暖通空调末端。
毛细管网以水为介质输送能量，厚度一般4.3mm，轻薄、柔软、荷载小，有多种方便灵活的安装形式，具有高效节能和高舒适度的特点。
毛细管网可以与装饰层结合安装在顶棚、地面或墙面，均匀散布能量，就像皮肤中的毛细血管一样柔和地调节室内温度。
毛细管网可以安装在墙体内腔，这种空气调节墙不需要任何风机动力，靠温差自动“呼吸”室内空气，促进室内空气循环，柔和安静无任何噪声，排除夏季室内余湿，也有调温和净化功能。
这两类安装形式可以结合使用，还可以和新风换气系统结合起来，保证室内舒适的温度、湿度和高品质的空气质量。
此前，毛细管网制造技术为德国企业高度垄断，一直被认为只有高端项目才能够使用的产品，北京普来福环境技术有限公司和化工大学合作，在北京科委支持下，成功实现了毛细管网的国产化，大大降低了生产成本，为广泛的推广应用提供了可能。
普来福公司毛细管网项目通过了国家化学建材检测中心、国家空调设备质量监督检验中心的各项权威测试，目前质量标准已经高于德国同类产品，住宅与城乡建设部组织国内著名专家对普来福毛细管网产品的科技成果评估认为：国内首创、主要性能指标国际先进。
该项目获得了国家科技部和北京科委技术创新基金重点扶持，产品已经成功应用于国家重点工程国奥村及一批国家“十一五”支撑计划之节能示范工程中，住宅与城乡建设部官方网站首页专题介绍《毛细管网换热器与“节能减排降耗、提升建筑品质”关系密切》。
目前，由中国建筑工业出版社出版发行的《实用供热制冷设计手册》（第二版）第六章《辐射供热与供冷》是毛细管网设计应用的指导性文件。
中国建筑科学研究院邀请普来福公司参与毛细管网国家标准的编制，预计在2010年颁布。
毛细管网优越性是结构特点、材料特点和使用特点三方面决定的。
1、结构特点：毛细管网是集分水式结构，两根供水主管由若干毛细管连接而成，具有换热面积大、换热均匀、换热效果好、水力损失小的特点，决定了毛细管网是一种高效的换热器。
毛细管介绍
提 纲
1、毛细管网特点； 、毛细管网特点； 2、毛细管网用途； 、毛细管网用途； 3、应用中注意并解决的问题； 、应用中注意并解决的问题； 4、毛细管网应用发展前景。 、毛细管网应用发展前景。 附1、国产与进口产品对比； 、国产与进口产品对比； 附2、与传统中央空调对比； 、与传统中央空调对比； 附3、与普通地板采暖对比。 、与普通地板采暖对比。
控制室温 开启灯光一样方便！ 开启灯光一样方便！
毛细管网是生态空调技术的基石 突出优点： 突出优点：舒适 节能
洞窟效应
冬天享受阳光的温馨 夏天感受林荫的凉爽
毛细管网应用中注意并解决的问题
1、制冷凝露。高温冷水制冷、增加铺装面积、
新风除湿、露点探测器。
2、成品保护。做好预留预埋、柔软间距可调、
毛细管网换热器示意图
金属箔
聚苯乙烯塑料泡沫板 塑料主管 塑料主管
塑料支管
从三个特点了解毛细管网 1、结构特点 、 2、 材料（理化）特点 、 材料（理化） 3、使用特点
安装方便、高效节能、 安装方便、高效节能、 高舒适度、绿色环保。 高舒适度、绿色环保。
毛细管网的广泛用途
1、打造生态住宅。 2、更宽泛利用能源，提高能效。 特别是有效收集利用低品位能源 低品位能源。 低品位能源 3、民用、农业、工业及军事用途。
医学专家对毛细管网的描述
整个毛细管网温度调节系统可以看作 是人体的血液循环系统，集分水式毛细管 网就是毛细血管 毛细血管，供回水主干管就是动脉 毛细血管 和静脉血管、机组（含水泵）就是心脏 心脏， 心脏 载体介质就是血液，而智能化的温控装置 就是神经中枢和大脑 神经中枢和大脑。辅助的新风系统就 神经中枢和大脑 是呼吸系统 呼吸系统，调节湿度并保证空气品质。 呼吸系统 毛细管网打造真正的生态建筑！
暖通毛细管介绍书(客户版)
一、毛细管产品综述
2.毛细管系统在欧洲的应用历史：
一、毛细管产品综述
3.产品结构及工作原理：
➢ 材质：PPR ➢ 系统压力：系统运行压力为4bar ➢ 主管：20×2.0mm ➢ 毛细管：4.3×0.8mm
3.4×0.55mm ➢ 连接方式：热熔 ➢ 毛细管间距：10~40mm ➢ 重量：290~870g/㎡ ➢ 含水量：0.16~0.57L/㎡ ➢ 总重量：450~1440g/㎡
五、系统的设计与安装
4.系统安装配套设备 温度分区控制装置
毛细管网系统 分区恒温控制
远程控制器可以 实现电话远程控制
六、毛细管网系统应用案例
毛细管网系统应用范围：
六、毛细管网系统应用案例
德国国会大厦
德国HANNOVER展馆
柏林的Weber银行
索尼中心
六、毛细管网系统应用案例
毛细管网与企鹅的健康
毛细管网系统设计科学设计保证质量安全正确的系统设计及安装毛细管网系统堵塞腐蚀滞留空气大多是由设计及安装问题造成的我公司于2009年安装了成都市第一套毛细管网系统具有丰富的设计安装经验
于细微处知冷暖 绿色低碳又宜居
全世界最先进冷暖舒适系统-恒雅毛细管系统
恒温、恒湿、恒氧、恒洁、无噪音 恒雅暖通技术+艺术结合典范！恒雅掌握关键技术！
三、系统典型解决方案
1.毛细管网市政集中供暖系统： 对于有市政供暖管道的建筑，
可以利用集中供热热源，经换热后 以28-35℃供给毛细管网系统， 运行费用大大降低。
三、系统典型解决方案
2.毛细管网+地源热泵冷暖空调、热水系统： 地源热泵是利用浅层地能进行 供热/制冷的新型能源利用技术， 地源热泵与毛细管网系统的配合 使用比传统空调系统节能60-70%
毛细管网换热器
毛细管网换热器与“节能减排降耗、提升建筑品质”关系密切建筑能耗占整个能耗的40％左右，是最有潜力的节能领域。
毛细管网换热器结构具有换热面积大、流量分配均匀、水流阻力小、散热效果好的优点，还能够耐高温、耐高压、耐腐蚀，是一种理想的高效换热器，用途十分广泛。
毛细管网换热器的突出的优点是能够有效利用低品位的能源，尤其是可再生能源（如太阳能，以及土壤、地下水、空气、污水、地表水、发电厂废水等说蕴含的能量），还可以提高空调系统的能效，做到节能减排环保并提高建筑物的品质。
毛细管网换热器与地源热泵或空气源热泵结合，加上合理的控制组成一个节能系统，节能可达70％；如果再配套太阳能和冷热储能系统，节能可达90％左右。
毛细管网换热器与“节能减排降耗、提升建筑品质”关系密切，具有巨大推广应用前景。
第一部分：温湿度独立控制空调技术简介一、常规空调技术存在的问题从人体的热舒适与健康出发，要求对室内温度、湿度进行全面控制。
夏季人体舒适区为25℃，相对湿度60%，此时露点温度为16.6℃。
空调排热排湿的任务可以看成是从25℃的环境中向外界排热，在16.6℃的露点温度的环境下向外界排湿。
目前空调方式的排热排湿都是通过空气冷却器对空气进行冷却和冷凝除湿，再将冷却干燥的空气送入室内，实现排热排湿的目的。
常规温湿度混合处理的空调方式存在如下问题：1、能源浪费。
使用一套系统同时制冷和除湿，为了满足用冷凝方法排除室内余湿，冷源的温度需要低于室内空气的露点温度，考虑传热温差与介质输送温差，实现16.6℃的露点温度需要约7℃的冷源温度，这是现有空调系统采用5～7℃的冷冻水、房间空调器中直接蒸发器的冷媒蒸发温度也多在5℃的原因。
在空调系统中，占总负荷一半以上的显热负荷部分，本可以采用高温冷源排走的热量却与除湿一起共用5～7℃的低温冷源进行处理，造成能量利用品位上的浪费。
而且，经过冷凝除湿后的空气虽然湿度（含湿量）满足要求，但温度过低，有时还需要再热，造成了能源的进一步浪费与损失。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
毛细管网生态空调1、系统介绍以上海地区一建筑面积500㎡的办公楼为例。
图1为毛细管网辐射系统加新风除湿的空调系统示意图。
该系统由室内毛细管网辐射末端、新风除湿系统和地源热泵机组3部分组成。
系统配备地源热泵机组两台，在夏季，一台提供17-19℃的高温冷水供毛细管网辐射末端，承担室内显热负荷，令一台提供7℃的低温冷水供新风除湿机组，承担新风和潜热负荷，冬季制备35℃水供系统辐射采暖。
除此之外，为了使新风满足一定的舒适度要求，地源热泵机组内置余热回收设备，为新风的再热提供能量，使除湿后的低温新风温度升到17℃以上后再送入室内。
图11.1地源热泵机组地源热泵是以地热能作为热泵夏季制冷的冷却源、冬季采暖供热的低温热源来提取采暖、制冷和生活用水的一种系统。
典型的地源热泵通过埋地热交换器从土壤中吸热或向土壤中放热。
夏季使用空调时，室内的余热经过热泵、地埋换热器释放到土壤中，同时为冬季蓄存热量；冬季供暖时，通过地埋换热器从土壤中吸热，经热泵将热量供给用户，同时在土壤中蓄存冷量，以备夏季空调用。
地源热泵系统的能量来源于地下能源。
它不向外界排放任何废气、废水、废渣，是一种理想的“绿色空调”。
在我国某些地区，地埋管换热器的出水温度能达到18℃左右，夏季可以直接满足室内辐射末端需要。
所以地源热泵机组可以不用开启，而采用自然冷却模式，可以节约大量电能。
为了充分体现系统节能优势，本方案采用两套地源热泵机组，如图1。
1.2新风冷凝除湿系统新风冷凝除湿系统是空调辐射系统正常运行的必要条件。
一般将新风的绝对含湿量处理到低于室内绝对含湿量2g/kg以上。
这样，处理后的新风除了承担新风本身的湿负荷和房间的散热量以外，还可以承担一部分室内的显热负荷。
为解决新风的再热可能造成能源浪费的问题，在本方案中利用热泵机组内的余热产生热水，在不增加系统能耗的前提下对新风进行再热升温处理。
这一技术在目前已经很成熟，包括世博园“汉堡之家”的新风系统中也采用了这一功能，其相比溶液除湿而言具有初投资少，不会出现除湿溶液飘液问题的优点。
室内采用置换式送风，一般采取下送风上排风方式。
置换送风的送风温度低于室内温度，冷空气沿地面蔓延形成新空气湖，人体温度远高于室内温度，低温新风在人体加热作用下上浮，包裹人体，让人始终处于新风环境中，并继续上浮通过排风口排出室外。
这种气流方式为柱塞式单向流，如吸烟和人体异味都不会相互影响，包括甲醛在内的各种室内环境污染以最快速度排除。
置换新风实现最高室内空气品质。
1.3毛细管网辐射末端毛细管网辐射式空调末端系统是把毛细管网安装在室内墙面、地面或顶棚上，以水作为介质，通热水的时候向室内辐射传热，通冷水把室内热量带走，将采暖和制冷在一套系统中实现，就像人体皮肤的毛细血管调节体温一样调节室温，柔和安静、无噪声、无吹风感、无污染、绿色生态，健康舒适。
辐射供暖供冷完全不同于对流和传导的热传递方式，以节能、舒适而著称。
辐射换热作为在现代建筑空调系统中推广的一种导热方式，其亮点便是：令人舒适的热传递过程。
毛细管网平面系统和常规的对流式空调系统相比，毛细管网主要是通过辐射方式进行换热（毛细管辐射系统夏季供水温度为17-19℃，冬季系统供水温度30-35℃），而辐射传热的最大优点是：在室内没有吹风感、没有空气输送带来的噪音，创造了健康的室内环境。
露点温度探头、露点保护温控器控制面板、电热执行器、分集水器、针形截止阀互相连接，形成完整的自动控制系统，在每个房间最容易结露的位置布置露点温度探头，随时把采集到的房间温湿度参数值反馈给自动控制系统，若房间湿负荷较大，露点温度升高到接近供水温度时，分集水器上的电热执行器会自动切断相应房间的水路，此时除湿系统全力除湿，当露点温度降低后，电热执行器打开阀门，恢复正常工作。
电热执行器也可根据露点温控器面板上的设定值自动调节阀门的开度，进而对毛细管的水量进行一定范围调节，控制室内温度，满足舒适度要求。
2、空气焓湿处理计算举例上海建筑面积500㎡的办公楼，设计要求新风量1500m³/h，新风含湿量9.0g/kg干，送风温度17-18℃，采用表冷器除湿。
室内设计工况为26℃，相对湿度55%，含湿量11.54g/kg干。
2.1方案的确定根据《公共建筑节能设计标准》，节能建筑的冷负荷可按照55w/㎡。
本项目中采用毛细管网辐射末端结合独立新风除湿系统来满足设计要求。
设计要求新风含湿量为9.0g/kg干，采用余热回收对除湿后的新风进行再加热以满足舒适度要求。
2.2计算新风状态参数上海地区夏季气候参数：干球温度Tw=34.6℃含湿量Dw=21.68g/kg干露点温度Tdp=26.3℃焓值Hw=90.54KJ/kg室内不结露设计参数为：干球温度Tn=26℃相对湿度55%室内空气含湿量Dn=11.54g/kg干露点温度Tdp2=16.3℃焓值Hn=55.67KJ/kg新风参数为：再热前干球温度Tb=14℃含湿量Db=9.0g/kg干焓值Hb=36.88KJ/kg再热后干球温度Ts=17℃含湿量Ds=9.0g/kg 送风焓值Hs=39.96KJ/kg假设热回收装置的焓回收率为60%，则（Hw-Hc）/（Hw-Hn）=60%，所以新风经过热交换后焓值Hc为69.618KJ/kg。
假设热回收装置的温度回收率为70%，即（Tw-Tc）/（Tw-Tn）=70%，所以新风在进入表冷器之前与热回收装置换热后的干球温度为Tc=28.58℃，含湿量Dc=15.96g/kg。
焓湿图2.3计算新风承担的冷负荷根据前面计算得新风进表冷器之前与热回收装置换热后的焓值为c=69.618KJ/kg，经表冷器处理后，再热前的焓值Hb=36.88KJ/kg。
因此新风机承担的冷负荷Q1为：[1500×1.223×（Hc-Hb）]/3600=19.23 (KW)式中：1.223—为空气由28.58℃降到14℃的平均密度，kg/m³。
新风再热所需的热负荷Q2为：[1500×1.221×（Hs-Hb）]/3600=1.56(KW)式中：1.221----为空气由14℃升到17℃的平均密度，kg/m³。
干球温度17℃，含湿量9.0g/kg的新风送入室内能承担的冷负荷Q3为：[1500×1.193×（Hn-Hs）]/3600=7.8(KW)式中：1.193----为空气由17℃升到26℃的平均密度，kg/m³。
所以毛细管网要承担的符合为27.5-7.8=19.7KW整个系统的冷负荷为：19.7+Q1=38.93KW因此所选一体机的制冷能力为40kw，机组内置的余热回收套管可以在夏季回收大约10%的冷凝热，即4kw左右，完全可以满足再热的1.56kw的需要。
建筑面积（㎡）冷负荷指标（w/㎡）负荷（kw）风量（m³）新风负荷（kw）新风承担的显热冷负荷（kw）毛细管网需承担负荷（kw）毛细管网单位面积散冷量（w/㎡）毛细管网设计铺装面积（㎡）总负荷（kw）500 55 27.5 1500 19.23 7.8 19.7 65 303 38.93 源热泵机房系统原理图3.2毛细管网末端控制系统原理图3.3新风系统室内部分安装示意图4、温湿度的控制和调节4.1毛细管网集配系统（意大利EMMETI原装）毛细管网辐射系统供回水温差一般3℃左右，可以精确控制的集配装置是毛细管网系统的控制核心，主要功能包括：（1）分、集水器均配置自动排气阀和泄水阀，泄水阀有流量调节控制功能；（2）分水器各分支内置柱塞式流量调节阀，双阀芯结构，精确调节流量，可配套流量计；（3）集水器各分支支路上可设温度计，精确显示各支路回水温度；（4）集水器各分支可配电热执行器，配合温控器自动开关；（5）分水器、集水器主杆前设置可关断阀门，可设温度表显示供回水温度。
4.2普来福自主研发的露点保护温控器------确保冷辐射系统万无一失1、具有防结露保护功能；2. 室内温度及相对湿度、冷表面温度测量；3. 室内温度设定；4. 7天4时段编程功能；5. 室内温度、冷表面温度、冷表面露点显示；6. 设置温度显示、时钟、星期显示。
客户常见问题解答一、冷辐射表面是否会结露辐射系统的辐射表面温度一般低于露点产生才会结露，本方案采取了合理有效的除湿系统可以保证冷辐射表面温度始终高于露点，同时在各个房间不利点均配置露点温度保护器，当检测到有凝露危险的时候，系统会自动关闭，确保万无一失。
1）高温冷源：系统采用18℃高温冷水，同时保证毛细管网铺设足够的面积。
2）湿度控制：利用新风冷凝除湿系统，保证室内空气适宜的湿度，使露点温度始终低于冷辐射表面温度。
3）露点保护温控器：每个房间均配置露点温度保护系统，智能室温控制、确保万无一失。
二、毛细管网是否会阻塞在合理设计、施工前提下，毛细管网不会出现阻塞现象，原因如下：1）结垢问题：水温大于60℃的情况下，水中的钙镁离子才会析出，形成水垢，毛细管网系统所需水温范围是18℃-40℃，不会有水垢问题产生，同时由于毛细管网内壁非常光滑，即使有轻微水垢产生，也不会形成阻塞，根据清华大学节能楼多年的使用情况，系统不存在因为结垢堵塞的问题。
2）大颗粒物阻塞：系统均配置了小型过滤装置，防止大颗粒物进入毛细管。
3）系统中其他管道对毛细管网的影响：对于大型系统，设计时一般采用独立循环系统，通过板式换热器与大系统隔开。
4）耐腐蚀性：系统采用了耐腐蚀的管道及阀部件，PPR材料耐腐蚀性非常好，可长期耐受酸碱溶液（PH值1-14）。
分集水器采用锻造黄铜内外镀镍，可有效防止铜离子对于塑料管道的侵蚀。
5）生物粘泥：为了防止形成生物粘泥，系统运行1年后，在系统管道中适当加入杀虫剂或防冻液即可，对于大型系统也可采用真空脱气机进行真空脱气处理。
三、成品保护与漏水修复毛细管网是热塑性材料，干管漏水热熔修复，如毛细管单根管道漏水，将其剪断焊死即可，不影响系统运行。
毛细管网一般与装饰层结合安装，漏水点寻找和修复方便。
在施工过程中应加强成品保护措施，做好预留预埋，尽量避免破坏。
四、装饰层是否会开裂安装了毛细管网的面层温差范围一般在20℃以内，不会因热胀冷缩引起面层开裂，主要是防止空鼓，普来福公司有丰富的安装经验。
产品质量承诺1、在严格按照施工要求安装的情况下，普来福公司承诺毛细管网隐蔽部分在正常的使用条件下，可靠运行50年。
2、EMMEIT集分水器阀部件免费保修5年。
3、露点温度控制器免费保修2年。
4、其他设备保修、售后服务条款可与业主协商制定首先在QQ在线的状态下点击系统托盘中的QQ图标，在菜单中选择“系统参数→参数设置”选项卡，去掉“在任务栏显示图标”复选框前面的“√”，这样系统托盘中的小企鹅图标就消失了，实现第一步隐藏。
