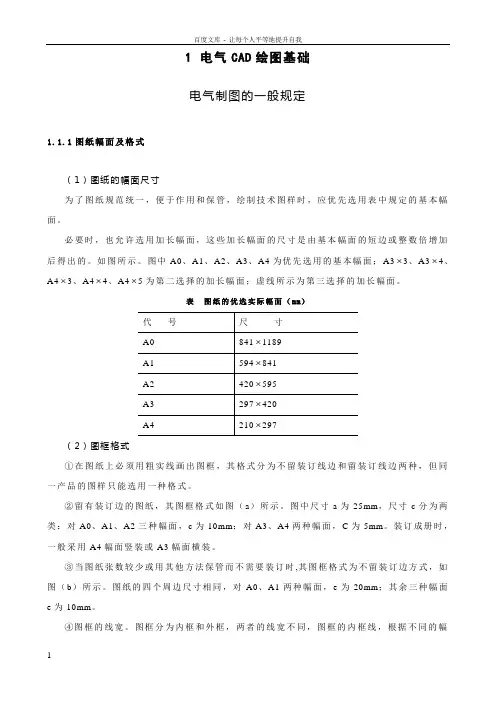

1电气CAD绘图基础电气制图的一般规定1.1.1图纸幅面及格式(1)图纸的幅面尺寸为了图纸规范统一,便于作用和保管,绘制技术图样时,应优先选用表中规定的基本幅面。

必要时,也允许选用加长幅面,这些加长幅面的尺寸是由基本幅面的短边或整数倍增加后得出的。

如图所示。

图中A0、A1、A2、A3、A4为优先选用的基本幅面;A3⨯3、A3⨯4、A4⨯3、A4⨯4、A4⨯5为第二选择的加长幅面;虚线所示为第三选择的加长幅面。

表图纸的优选实际幅面(mm)(2)图框格式①在图纸上必须用粗实线画出图框,其格式分为不留装订线边和留装订线边两种,但同一产品的图样只能选用一种格式。

②留有装订边的图纸,其图框格式如图(a)所示。

图中尺寸a为25mm,尺寸c分为两类:对A0、A1、A2三种幅面,c为10mm;对A3、A4两种幅面,C为5mm。

装订成册时,一般采用A4幅面竖装或A3幅面横装。

③当图纸张数较少或用其他方法保管而不需要装订时,其图框格式为不留装订边方式,如图(b)所示。

图纸的四个周边尺寸相同,对A0、A1两种幅面,e为20mm;其余三种幅面e为10mm。

④图框的线宽。

图框分为内框和外框,两者的线宽不同,图框的内框线,根据不同的幅面,不同的输出设备宜采用不同的线宽,内框的线宽设置如表所示。

各种幅面的外框线均为的实线。

⑤图框外框尺寸如表规定的尺寸。

表图框内框线宽绘图机类型幅面喷墨绘图机笔式绘图机A0、A1及加长图 1.0mm 0.7mmA2、A3、A4及加长0.7mm 0.5mm图(3)标题栏(GB/T )①每张图纸都必须画出标题栏。

标题栏的格式和尺寸应按GB/T 《技术制图标题栏》的规定。

标题栏的位置应位于图纸的右下角,国内工程通用标题栏的基本信息及尺寸如图所示。

②标题栏的长边置于水平方向并与图纸的长边平行时,则构成X型图纸,如图(a)所示。

若标题栏的长边与图纸的长边垂直时,则构成Y型图纸,如图(b)所示。

③为了利用预先印刷的图纸,允许将X型图纸的短边置于水平位置使用,如图(a)所示。

电气工程cad制图规范标准[详]
