规划施工图(建筑总平面图)的绘制要求
绘制建筑施工图的步骤
绘制建筑施工图的步骤：l.平面轴线的确定开间与进深、有多少开间，有多少跨房间，先要明确。
一般建筑工程设计图纸平面尺寸用毫米（mm）表示。
应标明各层平面的定位轴线并须与其它建筑图的定位轴线一致2.画样体、柱子平面轴线画好以后可画墙体和拄子。
3.画门窗及门窗的定位尺寸，将门窗统一编号，以编制门窗表。
4.画建筑外墙总长轴线总长加轴线外墙的厚度即是有时候轴线就是外墙边线。
通常在建筑的首层平面须标注建筑外围总长尺寸。
5.绘制立面图建筑师一般绘制立面图用1：100或1：200的比例，首先要确定层数。
然后根据余设计方案确定地坪线、绘画墙、门窗，最后加粗轮廓线。
注意加粗地坪线、台阶以及轮廓。
立面图须标注门窗高度、层高及建筑总高尺寸。
6.绘制剖面图根据梁板和柱的受力体系，确定层高、画尺寸线。
注明标高，且应与平、立面图一致。
在平面图上，注明剖切位置，剖切方向及向图索引，在剖面图上注明室外地坪标高，以及室内地面及各层标高。
依次画上去，最后画屋顶。
屋顶是平屋顶还是披屋顶？不管是平屋顶还是坡屋顶，都要在屋顶平面和剖面图上注明找坡方向，坡度，排水沟位置等等。
平、立、剖面画完后。
就是做具体详细的工作。
确定材料、构造尺寸、用什么规格的管道等并绘制大样图。
外墙饰面做法即材料原地颜色是在立面和节点构造大样中注明的。
7.怎样画施工图的节点大样建筑师应该对应平、立、剖面图画檐口节点大样、画墙体、门窗大样，画楼梯、厨厕、阳台等节点大样。
基础大样及落水管位置，电器设备如电冰箱、洗衣机等的设置也宜在建筑的平面或大样图中有所标明。
总之，应在节点构造中注明尺寸、材料、规格和做法。
然后列出门窗表。
值得指出的是，建筑师在做施工图的初始阶段。
甚至于在方案设计阶段就应该与其它各工种沟通，相互提设计条件，不断解决由各工种引发的一些间题，所以说，建筑师既要在建筑施工图的完成过程中起牵头作用，同时也是各工种矛盾的协调者。
在实施工程技术建设中充当矛盾的协调者建筑师在施工建设过程中应注意以下几点：l.定期到工地察看。
施工图设计要求
施工图设计要求2007-4-17 8:31:37平面图：注明地面使用的材料。
材料的尺寸、做法、索引详图必须准确；注明地面上不动和可动物件与地面的关系、做法，索引详图必须准确。
天花板图：天花板布置形式、龙骨排列图、表面装饰材料的使用、详图索引必须明确；灯具的布置和使用要按照电气图设计，注明灯具位置尺寸、灯具名称、规格及详图做法；装饰物件的悬挂位置，注明悬挂物件与建筑结构的关系及做法。
剖面图：标明室内建筑标高，注明所剖部位吊顶高度，灯具灯槽悬挂物的高度尺寸；所剖部位材料做法、节点详图。
立面图：注明立面图上设计物件与地面或天花板的尺寸和物体自身的尺寸。
水、暖、电专业图纸的设计符合专业设计规范的要求，竣工后要绘制竣工图。
门窗：注明门窗的种类、开启方向、规格、表面色彩、五金件名称、安装节点详图。
设计制作室内家具：设计尺寸符合人体工程学的要求，符合国家颁发的有关家具设计规范；设计制作的家具要有平、立、剖面及节点详图；注明使用材料名称、色彩及做法要求。
卫生间：卫生洁具的布置：注明款式、颜色、型号；注明墙面、地面材料的分隔尺寸和做法；注明镜面、五金件、电气设备的位置。
防火：室内装饰设计必须遵守有关建筑防火规范，对防火设施及设备的装饰必须首先满足使用方便、开启顺利的要求；装饰材料应使用耐燃或不燃材质，木质品必须涂刷防火涂料；电气设计必须注意防火，天花板及物件内的电气配件注明防火的外护材料。
室内环保：装饰装修工程完工后，室内有害物质污染浓度限值应符合国家、地方及行业的有关标准；装饰装修设计选材：要求材料必须符合国家质检总局颁发的室内装饰装修材料挥发有害物质强制性的国家标准4施工图设计4．1一般要求4．1．1施工图设计文件1合同要求所涉及所有专业的设计图纸（含图纸目录、说明和必要的设备、材料表，见4.2-4。
8节）以及图纸总封面。
2合同要求的工程预算书。
注：对于方案设计后直接进入施工图设计的项目，若合同未要求编制工程预算书，施工图设计文件应包括工程概算书。

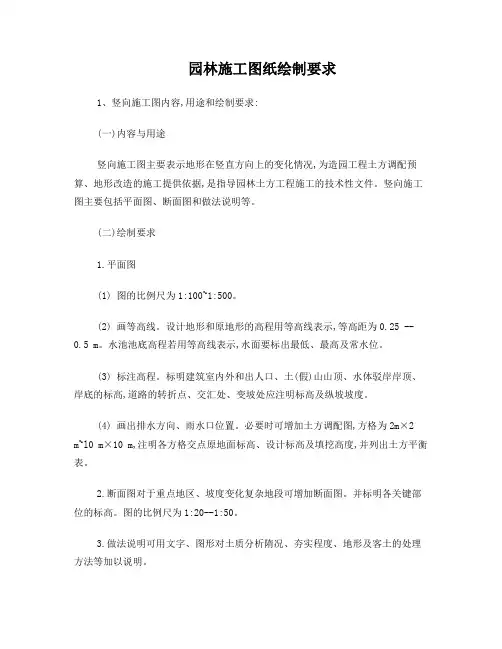

园林施工图纸绘制要求
园林施工图纸绘制要求1、竖向施工图内容,用途和绘制要求:(一)内容与用途竖向施工图主要表示地形在竖直方向上的变化情况,为造园工程土方调配预算、地形改造的施工提供依据,是指导园林土方工程施工的技术性文件。
竖向施工图主要包括平面图、断面图和做法说明等。
(二)绘制要求1.平面图(1) 图的比例尺为1:100~1:500。
(2) 画等高线。
设计地形和原地形的高程用等高线表示,等高距为0.25 --0.5 m。
水池池底高程若用等高线表示,水面要标出最低、最高及常水位。
(3) 标注高程。
标明建筑室内外和出人口、土(假)山山顶、水体驳岸岸顶、岸底的标高,道路的转折点、交汇处、变坡处应注明标高及纵坡坡度。
(4) 画出排水方向、雨水口位置。
必要时可增加土方调配图,方格为2m×2 m~l0 m×10 m,注明各方格交点原地面标高、设计标高及填挖高度,并列出土方平衡表。
2.断面图对于重点地区、坡度变化复杂地段可增加断面图。
并标明各关键部位的标高。
图的比例尺为1:20--1:50。
3.做法说明可用文字、图形对土质分析隋况、夯实程度、地形及客土的处理方法等加以说明。
2、施工总平面图内容与用途,绘图要求:(一)内容与用途施工总平面图表示用地区域范围的总体综合设计的内容,是表现工程总体布局的图样,是工程施工放线、土方工程及编制施工规划的依据。
(二)绘图要求(1)图的比例尺为1:100~1:500。
(2)应以详细尺寸或坐标网格标明各类建筑物、构筑物、地下管线的位置及外轮廓。
坐标网格一般为2 m×2m--10 m×10 m,其方向尽量与测量坐标网格一致。
(3)图中要注明基准点、基准线。
基准点要同时注明标高。
(4)注明道路、广场、台承、建筑物、河湖水面、山丘、绿地和古树根部的标高,它们的衔接部分亦要做相应的标注。
3、园路、广场施工图内容与作用,绘图要求:(一)内容与作用园路、广场施工图是指导园林道路和广场施工的技术性图样,它能够清楚地反映园林路网和广场布局及广场、园路铺装的材料、施工方法和要求等。

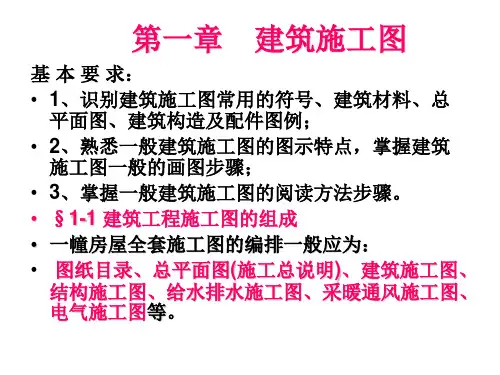

建筑施工图制图标准规范
C-1
A
120
1300
240
1420 120
7600
-0.150
120 600
2100
2
600 1350
1
2400
120
1230
120
北
3300
5100
8640
1
2
3
平面图1:50
三、图示内容
1、底层平面图 不但要图示本层的房间布置及墙、柱、门窗等构配件的位
置、尺寸以外，还要图示与本建筑有关的台阶、散水、花池 及垃圾箱等的水平外形图。
建筑施工图按专业及其内容分类
• 建筑施工图（简称建施图）主要用于表达建 筑物的规划位置、外部造型、内部各房间的 布置、内外装修及构造施工要求等。主要包 括施工图首页、总平面图、各层平面图、立 面图、剖面图及详图等。
• 结构施工图（简称结施图）主要用于表达建筑物 承重结构的结构类型、结构布置、构件种类、数 量、大小、作法等。主要包括结构设计说明、结 构平面布置图及构件详图等。
总平面图室外标高图示 两种标高符号及用等高线表示
标高符号画法
适当长度写 标高数字
45°
45°
≈3
≈3 视需要而定
≈3
总平面图室外标高符号
142.00(+0.000)
室内标高符号及标注示意
适当长度写 标高数字
45°
注意总 平面图中标 高及全部尺 寸均以“米” 为单位，标 注至小数点 后两位。
4、标注（续）
四、图示特点（续4）
5、尺寸标注
主要标注长、宽尺寸。分外部尺寸和内部尺寸。
⑴ 外部尺寸 包括 外墙三道尺寸（总尺寸、定位尺寸、细部 尺寸）及局部尺寸。
规划施工图(建筑总平面图)的绘制要求
3
室外坡道、台阶 线采用连续多义线 和 DASHDOT
GK02-DJ-硬地广 场
广场、不计入绿地 范围的硬化铺装场
地等
多义线，填充不得 炸开
Continuous
用箭头及文字注明
GK02-DJ-交通组 人行、车行、后勤、 说明文字归入本图
织
消防等各类交通线
层
路方向及类型
文字样式： GHBZ
字体：宋体
GK06-GX-其它管 线
连续多义线，并在线上标注管线名称 Continuous 255
建筑物定位坐标、
GK07-BZ-建筑定
建筑物尺寸、建筑
位
07
间距。
*详见注 2
文字样式：BZ 210
字体：宋体
文字标 GK07-BZ-竖向标 道路、场地及绿地 小 数 位 保 留 2 位 ， 文字样式：BZ
210
<整数> <整数> <整数> <整数> <整数>
<1 位小数> <1 位小数> <1 位小数> <1 位小数>
/
<1 位小数> <1 位小数> <1 位小数> <1 位小数>
/
用地平衡表（非居住项目）
附表-6
用地名称
面积（平方米） 比例（%）
建设用地
<整数>
100
<主要功能区>用地 (如工业项目中的厂房、仓库等生
-
GH11-技术经济指标表
技术经济指标表格
-
GH12-用地平衡表
用地平衡指标表格
-
GH13-停车场配套表
工程施工图审图要求
工程施工图审图要求为了确保工程施工图的合理性、准确性和可靠性，确保工程施工过程中安全、质量和效率，同时保障工程建设的合法性和规范性，进一步提高工程质量，保障建设工程的安全、经济和环保，特制定本工程施工图审图要求。
一、审图的基本原则（一）合规合法性：工程施工图应符合国家相关法律、法规和标准，符合工程设计文件的要求，符合城乡规划和环保要求。
（二）合理性和可行性：工程施工图应合理设计，符合工程施工实际需要和施工工艺要求，具有可行性和操作性。
（三）质量可控性：工程施工图应提供工程施工过程中各项质量控制的要求和措施，确保工程施工过程中的质量可控。
（四）安全可靠性：工程施工图应提供工程施工安全和可靠性控制的要求和措施，确保工程施工过程中的安全可靠。
（五）经济可行性：工程施工图应提供经济合理的设计和施工方案，使工程施工过程中经济成本最小化。
二、审图的主要内容（一）基础信息：包括工程名称、地点、建设单位、设计单位、审图单位等相关基础信息。
（二）施工图纸：包括平面图、立面图、剖面图、结构图、设备图等施工图纸。
（三）技术资料：包括设计依据、设计要求、材料规格、施工工艺、施工质量控制、安全防护、环保要求等相关技术资料。
（四）审图标准：审图标准应符合国家相关法律、法规和标准，符合城乡规划和环保要求，符合施工图纸的设计要求和技术标准。
（五）审图要求：审图要求应具体、明确、可操作，包括审图的程序、要求、标准和标准。
三、审图的具体要求（一）综合要求1、工程名称、建设地点、建设单位、审图单位等基础信息应齐全准确。
2、施工图纸应完整、清晰、准确，内容和要求应一致。
3、技术资料应真实、全面、具体，内容和要求应一致。
1、平面图应绘制规范，符合比例尺要求，标注明确，内容应规范。
2、土建结构平面图应符合设计要求，结构布置合理，建筑周边环境应符合规划要求。
3、装饰平面图应符合设计要求，布置合理，装饰要求符合环保要求。
（三）立面图要求1、建筑立面图应符合设计要求，内容和要求应一致。
施工图出图规范
施工图出图规范一.基本要求1.每张图纸须编制图名、图号、比例、时间、项目名称。
2.所有项目图纸都要配备图纸目录，卷、册分明。
3.图纸图层层次分明。
请不要直接在特性工具栏里直接修改线型宽度、颜色、比例。
（推荐采用图层统一管理和打印笔刷颜色分类管理，便于出图打印。
请注意出图打印的线型比例因子。
）4.文字高度要规范。
图框与标题栏的比例需一致。
二.图纸幅面1.图纸图幅采用A0、A1、A2、A3四种标准，以A2纸为主。
2.图纸种类图纸宽度（mm）图纸高度(mm) 长边加长尺寸(mm)A0 1189×840 1486 1635 1783 1932A1 841×594 1051 1261 1471 1682A2 594×420 743 891 1041 1189A3 420×297 630 841 1051 1261A4 297×210 主要用于目录、变更、修改等。
三.图纸常用比例1. 常用比例常用比例 1:1、1:2、1:5、1:10、1:20、1:50、1:100、1:200、1:500、1:1000 可用比例 1:3、1:15、1:25、1:30、1:150、1:250、1:300、1:1500平面图、立面图 1：100、 1：150、 1：200、 1：300剖面图 1：50、1：100、 1：150、 1：200放大图 1：2、1：5、1：10、 1：20、 1：25、 1：30、 1：50配件图、构造详图 1：1、 1：2、 1：5、 1：10、 1：15、 1：20、 1：25、1：30、 1：50放大的比例（与实物相同1：1） 2:1、 2.5:1、 4:1、 5:1 、(10×n):1缩小的比例（与实物相同1：1） 1:1.5、1：2、1：2.5、1：3、1：4、1：5、1：10n不按比例图推荐采用1：1（如：工艺流程图、电控系统图）四、线型1.粗线推荐采用0.5mm中线、细线宽度推荐采用0.20mm、0.15mm标注线、点划线、虚线、细实线推荐采用0.15mm注：施工图出图不宜采用0.09mm线型。
建筑施工图设计规范及深度规定
建筑施工图设计规及深度规定一版面1、以标准层图副大小为基准，一般情况下只一种高度大小图副。
长度加长增加一种。
特殊情况特殊对待。
2、图层，天正默认的图层及颜色好线性，以天正默认为准，不允修改家具图库以给定的家具图库图层为准。
3、打印线宽控制墙体为0.50，填充、家具为0.15（淡浅70），门窗为0.20，其他均为0.25.详图线宽控制？4、封闭阳台为三根线表示、不封闭阳台为两根线表示。
5、图纸加图纸会签栏，以后的图纸签名及会签全部手签，厉禁止使用电子签名。
二平面图1、大型或复杂的项目，特别是分段绘制者应增加防火分区示意图（比例缩小集中绘制）和轴线关系与分段示意图，分段轴线号前面应加注分段序号；各层平面的防火分区界限宜用粗点划线示出，并在分界线两侧框示出分区序号和建筑面积（这对设备专业十分有用）。
2、平面图中标注的尺寸，可分为总尺寸、定位尺寸和细部尺寸三种；总尺寸---建筑物外轮廓尺寸；若干定位尺寸之和。
定位尺寸——轴线尺寸；建筑物构配件如：墙体、门窗、洞口、洁具等，相应于轴线或其他构配件确定位置的尺寸。
细部尺寸——建筑物构配件的详细尺寸。
外墙三道：第一道外包（或轴线）总尺寸（错台或分段外包尺寸可在二、三道之间单注），第二道开间进深轴线尺寸，第三道门窗洞口和窗间墙、变形缝等尺寸及轴线关系；4、所有定位尺寸及细部尺寸都要以轴线为准，不以墙线为准。
即都与轴线发生关系。
5、钢筋混凝土墙应视情况确定是否标注，但应在图注中写详见结施图，且应在施工图中深入研究、配合、确保无误。
钢筋混凝土墙应表示为异形柱，不允粗单线绘制。
部门窗洞应注定位尺寸、高窗应注窗台距地高，门洞（指不装门的洞口）应注洞宽、洞高尺寸；6、所有平面节点放大或详图索引要注全（层层共用的详图索引号层层标注）7、门窗编号要注全。
“人防工程门窗表”一般都直接放在人防平面图中，便于主管部门审图；8、门的开启向和形式应在平面图上区别表示：1000以下门的开启式为单扇半开，1200及以上为双扇半开户门为甲级防火门（钢质）时应与其它甲级防火门（木）区别对待9、室外、各层楼地面均应标注标高；10、厨、洁具和家具——厨、洁具和家具自始（发作业图起）至终保留。
施工图阶段建筑总平面图绘制要求细则
郑州大学综合设计研究院施工图阶段建筑总平面图绘制细则为规范施工图阶段总平面图绘制，突出表达建筑在总平面中的主要信息，根据《总图制图规范》（GB/T50103—2010），结合《建筑工程设计文件编制深度规定》及相关规范，制定我院施工图阶段总平面图绘制细则。
1、单体建筑施工图应附总平面图，绘制比例为1：500（项目用地面积较大时可1:1000）；2、图面应清晰准确标识出场地的区域位置，周边道路名称、道路红线，用地红线及道路路缘石线；场地内原有建筑及新建建筑（构筑物）可视轮廓线及基底（±0.00标高）的轮廓线，场地及建筑出入口；地下建筑轮廓及出入口；场地内道路、停车场、广场绿地等；3、需标注新建及相邻建筑的名称、层数。
新建建筑±0.00对应的绝对标高；新建建筑采用±0.00标高可视轮廓线填涂后淡显30%表示；4、需标注新建建筑定位坐标及与道路红线、用地红线间的距离；新建建筑外轮廓尺寸及与相邻建筑的距离；周边道路红线宽度；消防车道位置及宽度；5、标注线型要求：新建建筑±0.00高度可视轮廓线为实线b，新建建筑±0.00标高以上可视建筑物（构筑物）轮廓线为实线0.25b，其他原有建筑为实线0.25b，新建建筑地下轮廓为虚线b，道路红线（用地红线）为双点长画线b，建筑控制线为点画线0.5b，道路路缘石线为0.25b；6、绿化配景表达：突出新建建筑及尺寸，配景从简，仅表达不同材质地面分界线，必要时可用文字标注，树木用0.25b圆圈表达；7、对于完整地块的总平面规划项目应附经济技术指标，内容详见附图。
本规定自2013年5月1日起执行。
郑州大学综合设计研究院2013年4月25日。
施工图编制细则1
前言景观设计常被称为“室外装修”，讲究设计的精致与到位。
把细节放在首位，是实现精品工程的重要途径。
建筑大师密斯.凡.德罗说:“上帝就存在于细节中.”我们每一个设计人员在实际工作中，必须确保所有细节都被认真考虑过，所有选择采用的材料，都能达到满意的设计效果，即使最小细节不能达到最高的标准或是准确的规格时，我们都会感到不安和失望图纸是设计师的语言。
图纸质量的好坏不仅直接关系到设计公司的声誉,而且直接影响设计产品的最终效果。
施工图是指本公司提供给甲方用于指导及实施工程施工的图纸,它具有完全的实施性。
图中所示材料包括建筑材料、水电材料、苗木及设备均可在市场采购或加工,图中的构造是可行的，结构是安全和合理的,并符合有关规范要求，原则是用最简易、安全、合理的构造以及最低的材料造价，营造最美的便于维护和保养的观景。
鉴于我国目前尚未有景观专业设计的制图标准，为进一步统一公司内出图的模式，提高图面质量，现根据景观设计的特点,针对工程图纸上需注意的要点编制此规定,供全体设计人员统一执行。
《施工图编制细则》一。
设计依据设计依据文件是明确责任、保护本项目设计不出错误的重要法律依据,项目负责人必须在绘制施工图前尽量按下列内容收集齐全方可进行设计：1.设计任务书。
2.红线图（即设计范围图,需含设计所需要的角点及转折点坐标）。
3.地形现状测量图。
包括四邻的用地性质及现状情况，还有规划设计道路图(含坐标网络及高程）。
4.供水图(坐标、管径、压力等数据）5.外围雨水、污水管网图（雨水、污水井坐标、高程）。
6.供电图:红线内现供电网（电压等级）；可提供的低压供电点及容量；照明配电箱安装位置及照明控制方式;如有背景音乐,提供主机安装位置。
7.必要的结构设计数据：屋顶或地下室顶板上有荷载时需事先了解顶板的承载力设计值；该项目的地质勘察报告及抗震烈度设防等级……8.方案阶段：政府批文(建设局、消防局、人防办、环保局、规划局等）.9.施工图阶段:对前阶段(方案、扩初)政府及甲方的确认批文。
规划制图标准
规划制图标准在制定规划制图标准时，需要考虑到以下几个方面的内容，首先是图幅和比例的确定。
图幅的确定需要考虑到规划范围的大小和复杂程度，以确保图幅大小合适，能够清晰地展现规划内容。
比例的确定需要根据规划图的具体内容和使用要求来确定，以确保图件的比例合适，能够满足使用需求。
其次是地理坐标系统的选择。
在规划制图中，需要选择合适的地理坐标系统，以确保规划图的地理位置准确，能够与实际地理空间相匹配。
同时，还需要考虑到坐标系统的精度和标准，以确保规划图的精度和可靠性。
另外，规划制图标准还需要考虑到图件的内容和要素。
在规划制图中，需要考虑到不同规划内容和要素的表达方式和符号规范，以确保规划图的内容完整、准确和清晰。
同时，还需要考虑到图件的注记和图例的规范，以确保规划图的注记清晰、图例准确，能够满足使用需求。
此外，还需要考虑到规划图的图式和样式的规范，以确保规划图的风格统一、规范，能够提高图件的可读性和美观性。
在规划制图标准的制定过程中，还需要考虑到规划图的审核和审查。
在规划制图过程中，需要建立规范的审核和审查机制，以确保规划图的准确性和可靠性。
同时，还需要考虑到规划图的更新和管理，建立规范的规划图更新和管理制度，以确保规划图的时效性和可持续性。
总之，规划制图标准的制定是一个复杂而严谨的过程，需要考虑到多个方面的内容和要求。
只有严格遵循规划制图标准，才能够制作出准确、可靠、实用的规划图，满足规划设计和管理的需求。
因此，在规划制图标准的制定过程中，需要充分考虑到各种因素的影响和要求，以确保规划图的质量和效果。
建筑(总图)专业制图统一规定
建筑（总图）专业制图统一规定前言面积计算随着工程建设发展需要，更好地为工程建设服务及今后建筑节能计算的需要，特对建设工程项目各项面积（各层建筑面积、总建筑面积、建设用地面积、建筑基底面积、建筑基地总面积、绿化面积、防火分区面积、人防面积……）的计算提出如下要求：各工程项目在绘制总平面图、建筑各层平面图……时须设专门的面积计算层，并以PL线逐项勾出计算面积范围，以便核查。
平面体型及空间变化较为复杂的工程项目，送校、审图纸时，应附各项面积计算书及面积简图（用PL线勾出面积计算范围）。
为保证设计质量，提高制图效率，做到图面清晰、简明，满足设计、施工、存档的要求，适应飞速发展的工程建设的需要，按照“建筑工程设计文件编制深度的规定”、“民用建筑工程建筑施工图设计深度图样”（以下简称“图样”）要求，以“总图制图标准”GB/T50103-2001、“房屋建筑制图统一标准”GB/T50104-2001（以下简称“建筑标准”）为依据，特拟定以下规定：一、图纸幅面及图框尺寸图纸幅面及图框尺寸，见“统一标准”表2.1.1及表2.1.3，每个工程项目每个专业所使用的图纸幅面种类不宜多于2种（除目录及表格外）。
二、图线基本图线宽度b的确定，应根据基项目的复杂程度及比例大小确定，但最小线宽不得小于0.18mm。
其具体的基本线宽b值及相应的线宽组值，可参见“统一标准”表3.0.1。
（一）总平面图绘制（二）建筑平、立、剖面图绘制目前建筑图绘制，采用的绘图软件为“天正”建筑软件，该软件对层、线型、字型等均有统一设置，但线宽的设置须由具体设计人员确定，建议线宽设定：三、字体除标题、封面采用粗体汉外，图纸内汉字一律采用长仿宋字，文字的高宽比按“统一标准”表4.0.3数值选用；图中的阿拉伯数字、罗马数字及拉丁字母的书写、排列应符合“统一标准”中表4.0.5的规定。
字体高度宜按下表采用：（请注意不同比例图纸的字高变化）四、比例绘图所用比例应根据工程图纸复杂程度及图纸用途优先采用“统一标准”中的常用比例：1:1、1:2、1:5、1:10、1:50、1:100、1:150、1:200、1:500、1:1000、1:2000、1:5000、1:10000、1:20000、1:50000、1:100000、1:200000；同一张图纸内所用比例不应超过2种。
建筑系专业平、立、剖面制图规范
建筑施工图图示内容
1、首页图：图纸目录、设计说明、工程做法表和门窗表。
2、总平面图
• 目标：主要表示新建房屋的位置、朝向，与原有建筑物的 关系，以及周围道路、绿化和给水、排水、供电条件等方 面的情况。 • 图示内容： （1）新建建筑的定位 （2）相邻建筑、拆除建筑的位置或范围 （3）附近的地形、地物情况 （4）道路的位置、走向以及与新建建筑的联系等 （5）用指北针或风向频率玫瑰图指出建筑区域的朝向 （6）绿化规划 （7）补充图例
总平面图
建筑施工图总图
3、建筑平面图
• 目标：平面图反映新建房屋的平面形状、房间大小、功能布局、墙柱 选用的材料、截面形状和尺寸、门窗类型及位置等，是建筑施工中的 重要图纸。 • 图示内容： （1）表示墙、柱内外门窗位置及编号，房间的名称和轴线编号 （2）注出室内外各项尺寸及室内楼地面标高 （3）表示楼梯的位置及楼梯上下行方向 （设备，如卫生器具、水池、橱柜、隔断及重要设备的位置 及形状 （6）表示地下室布局、墙上留洞、高窗等位置、尺寸 （7）画出剖面图的剖切符号及编号 （8）标注详图索引符号 （9）在底层平面图上画出指北针 (10)屋顶平面图一般有：屋顶檐口、檐沟、屋面坡度、分水线与落水口 的投影，出屋顶水箱间、上人孔、消防梯及其他构筑物、索引符号等
5 符号
5．1 剖切符号
剖视的剖切符号应由剖切位置线及剖视方向线组成，均应以粗实线绘制。具 体应符合： 1、 剖切位置线的长度宜为6mm～10mm；剖视方向线应垂直于剖切位置线， 长度应短于剖切位置线，宜为4mm～6mm，也可采用国际统一和常用的剖 视方法如图。绘制时，剖视剖切符号不应与其它图线相接触。
专业代码名称 总 建 结
英文专业 代码名称 G A S
备注 含总图、景观、测量∕地图、土建 含建筑、室内设计 含结构
建筑总平面图
线上打叉。
建筑总平面图
建筑总平面图 - 图示内容：
5、附近的地形地物，如等高线、道路、水沟、河流、池塘、土坡等。 6、指北针和风向频率玫瑰图 7、绿化规划、管道布置 8、道路(或铁路)和明沟等的起点、变坡点、转折点、终点的标高与 坡向箭头。
建筑总平面图 – 设计要求
1.注明城市道路中线（中粗点划线表示）及道路红线（细实 线表示）及其控制点坐标和道路宽度； • 2.注明用地界线及转角座标（与市规划局出具的用地界限图 的座标一致）； • 3.用地内的道路、硬地、停车位及其它小品用细实线表示、 绿地用细点（专用符号）表格； • 4.市政设施须按专业符号表示其位置、平面形状并注明名称， 市政管线须标出控制点实测坐标及国家规定的保护范围； • 5.注明原有建筑物（细实线表示）和拟拆除建筑物（细虚线 表示）及各部分层数、尺寸； • 6.注明规划建筑（粗实线表示）和报建建筑（粗实线加细阴 影线表示）各部分的层数、外包尺寸和名称，并注明建筑最凸部分 （阳台、雨篷等）与周围建筑、用地红线的距离；
建筑总平面图
建筑总平面图也是房屋及其他设施施工的定位、土方施工以及 绘制水、暖、电等管线总平面图和施工总平面图的依据。 •在建筑总平面图中应包括以下内容: •总平面图 •(1)保留的地形和地物; •(2)测量坐标网、坐标值，场地范围的测量坐标(或定位尺寸)，道 路红线、建筑控制线，用地红线; •(3)场地四邻原有及规划的道路、绿化带等的位置(主要坐标或定位 尺寸)和主要建筑物及构筑物的位置、名称、层数、间距; •(4)建筑物、构筑物的位置(人防工程、地下车库、油库、贮水池等 隐蔽工程用虚线表 •(5)与各类控制线的距离，其中主要建筑物、构筑物应标注坐标 •(或定位尺寸)、与相邻建筑物之间的距离及建筑物总尺寸、名称 (或编号)、层数;
建筑总图施工图设计步骤和制图规范
1．图纸目录2.设计说明主要技术经济指标表这些表可列在总平面布置图上。
3.总平面布置图一、城市坐标网、场地建筑坐标网、坐标值二、场地四界的城市坐标和场地建筑坐标（或注尺寸）。
三、建筑物、构筑物(人防工程、化粪池等隐蔽工程以虚线表示）定位的场地建筑坐标（或相互关系尺寸）、名称（或编号)、室内标高及层数；四、拆除旧建筑的范围边界、相邻单位的有关建筑物、构筑物的使用性质、耐火等级及层数五、道路、铁路和明沟等的控制点（起点、转折点、终点等）的场地建筑坐标（或相互关系尺寸）和标高、坡向箭头、平曲线要素等；六、指北针、风玫瑰；七、建筑物、构筑物使用编号时，列“建筑物、构筑物名称编号表；八、说明栏内。
尺寸单位、比例、城市坐标系统和高程系统的名称、城市坐标网与场地建筑坐标网的相互关系、补充图例、施工图的设计依据等．4。
竖向设计图一、地形等高线和地物；二、场地建筑坐标网、坐标值；三、场地外围的道路、铁路、河渠或地面的关键性标高；四、建筑物、构筑物的名称(或编号)、室内外设计标高（包括铁路专用线设计标高)；五、道路、铁路和明沟的起点、变坡点、转折点和终点等的设计标高(道路在路面中、铁路在轨项、阴沟在沟项和沟底)、纵坡度、纵坡距、纵坡向、平曲线要素、竖曲线半径、关键性坐标．道路注明单面坡或双面坡；六、挡土墙、护坡或土坡等构筑物的坡顶和坡脚的设计标高。
七、用高距0。
10—0。
50米的设计等高线表示设计地面起伏状况，或用坡向箭头表明设计地面坡向.八、指北针;九、说明栏内。
尺寸单位、比例、高程系统的名称、补充图例等；十、当工程简单,本图与总平面布置图可合并绘制．如路网复杂时,可按上述有关技术条件等内容，单独绘制道路平面图．5.土方工程图一、地形等高线、原有的主要地形、地物;二、场地建筑坐标网、坐标值;三、场地四界的城市坐标和场地建筑坐标（或注尺寸）；四、设计的主要建筑物、构筑物；五、高距为0.25-1.00米的设计等高线六、20米x 20米或40米X 40米方格网，各方格点的原地面标高、设计标高、填挖高度、填区和挖区间的分界线、各方格土方量、总土方量;七、土方工程平衡表；八、指北针；九、说明栏内。
建筑总平面图的表达内容和绘制步骤
第五页，共30页。
建筑总平面图设计
1.3 建筑总平面图绘制过程
建筑设计其他方面的应用
1、创建和调用建筑总平面样板图形
建筑总平面图中的图层、线型、尺寸标注样式等内容与建 筑平、立、剖面图有较大的差别，因此需要创建适合于建筑总 平面图设计的样板图形。其中还应包括建筑总平面图的各类图 例、图样的图块，如植物、车辆、桥梁、指北针、标高符号等。
建筑设计其他方面的应用
1.2 建筑总平面图的表达内容和绘制步骤
2、建筑总平面图绘制步骤
绘制建筑总平面图的主要步骤是：
· 创建或调用建筑总平面样板图形。 · 绘制道路以及各类控制界线和红线。
· 以不同的线型和图例绘制新建建筑物（构筑物）和已有建筑物等。
· 绘制建筑局部和绿化、小品示意。 · 标注各类尺寸、标高、坐标、文字说明、图例以及各项技 术经济指标。
卫生间局部放大图
第十四页，共30页。
建筑设计其他方面的应用
建筑局部放大样和详图设计
2.2 建筑详图
建筑详图是整套施工图中不可缺少的部分，主要分为以下3类： · 构造详图：指屋面、墙身、墙身内外装饰面、吊顶、地面、地
沟、地下工程防水、楼梯等建筑部位的用料和构造做法。其中大多数都可 以直接引用或参见相应的标准图，否则应绘制详图节点。图11-17 卫生 间局部放大图
建筑二维渲染图与AutoCAD底图传输
建筑渲染图是建筑方案设计中必不可少的图纸类型。运用建筑CAD技术 创建渲染图的方式大体有两种：一种三维渲染图，要求建立建筑的三维模 型，而后传输到可视化渲染软件中进行渲染而形成的渲染图，这种方法需 要进行建模，布置灯光、相机，还要设计材质，因此比较繁琐，对操作人 员要求也较高；另一种称为二维渲染图，指的是直接运用Photoshop等平 面设计软件来设计制作渲染图，该方法操作速度快，图面效果直接，但运 用这种方法设计高质量的渲染图对用户的美术功底要求较高。总体来说， 这是一种非常适合于有绘画功底的建筑师设计制作计算机建筑渲染图的好 方法。
施工图设计制图标准
施工图设计制图标准一、总则1、为了规范施工图设计制图，提高制图质量，统一设计标准，特制定本标准。
2、本标准适用于本公司内部各专业施工图设计制图。
二、基本规定1、制图应符合国家有关标准和规定。
2、图纸内容应完整、准确，清晰易懂。
3、图纸应按照比例绘制，比例尺可根据需要选择。
4、图例符号应统一、规范。
5、图纸应使用中文或英文标注，标注应清晰、准确。
6、图纸应按照规定的格式进行排版，页边距应大于1cm。
7、图纸应使用黑色绘图，字体应清晰、易读。
8、图纸中的标注、说明等应使用规范字体，不得使用草书、行书等不规范字体。
9、图纸中的图例符号应按照国家标准或行业标准进行绘制。
10、图纸中的表格应按照规定格式进行排版，内容应准确、完整。
11、图纸中的数据应按照规定格式进行标注，标注应清晰、准确。
12、图纸中的文字说明应使用规范语言，不得使用口语或俚语。
13、图纸中的图形符号应符合国家或行业标准，不得自行创造。
14、图纸中的材料表、设备表等应按照规定格式进行排版，内容应准确、完整。
15、图纸中的标题栏应按照规定格式进行填写，内容应准确、完整。
16、图纸中的签字栏应按照规定格式进行填写，签字应规范、易读。
施工图制图代码在当今的建筑设计领域，施工图制图代码已经成为了一种重要的数字化工具。
它可以将设计师的创意转化为具体的施工方案，为建筑项目的实施提供精确的指导。
本文将探讨施工图制图代码的重要性，以及如何利用它实现精细化建筑设计的目标。
一、施工图制图代码的背景和意义随着计算机技术的发展，建筑行业逐渐实现了数字化转型。
设计师可以通过计算机辅助设计软件进行初步设计和概念设计，但是要将这些设计转化为具体的施工方案，仍然需要手动绘制施工图。
在这种情况下，施工图制图代码应运而生。
它可以将设计师的手动绘图转化为数字化施工图，大大提高了设计效率和质量。
二、施工图制图代码的实现过程施工图制图代码的实现过程主要包括以下几个步骤：1、收集数据：首先需要收集建筑项目的相关数据，包括设计图纸、现场照片、施工规范等等。
施工图绘制原则
结构专业标准制定大纲一、施工图绘制标准1、目录编排应按图纸内容的主次关系、结构部位施工先后关系，有系统有规律地排列，排在前面的应是结构设计（或施工）总说明及构件配筋构造通用图，继而是基础（平面及大样），竖向构件（定位及配筋图），楼层结构（模板、梁配筋、板配筋），最后才是楼梯、水池详图及其他详图。
如有地下室，地下室以下部分的图纸可独立编排，以应付分期施工或方便不同施工单位分别施工。
因故无法同时出图，迟出图或后出图的，均应在图纸目录中列出并在备注栏中加以说明，以示一项工程结构设计图纸的完整性。
图审修改变更单及因甲方要求修改量较大需出修改蓝图时亦需补入图纸目录中。
图名亦应统一，以含桩基础施工图（含地下室）为例如：结构设计总说明、桩基定位平面、桩基础设计说明、承台布置平面图、承台大样及配筋图、底板结构布置平面图、基础梁配筋平面图、墙柱定位平面及配筋图、顶板结构布置平面图、顶板梁配筋平面图、车道大样及配筋图、二层结构布置平面图、二层顶板梁配筋平面图、屋面层结构布置平面图、屋面层梁配筋平面图、楼梯结构布置平面及详图。
2、图幅的控制图纸目录的编排与图幅控制有关，图幅控制又与布图技巧有关，三者都必须具有逻辑性、科学性。
施工图最理想、最方便使用的图幅为1#（840×594）和2#（594×420），应尽量避免使用0#、3#图及加长图。
如1#图容纳不了，可通过缩小画图比例（由1：100改为1：150甚至1：200）或分块绘制（分块绘制时需在图纸右下角以小比例图示出分块在总平面上的位置），使图幅控制在理想图幅之内。
整项工程的图纸图幅应控制在3种之内。
布图技巧：一张图的内容应布置得疏密有序，布图不能过于饱满，也不能太空旷。
如建筑平面狭长，宜将同一楼层的“结构布置平面图”及“梁配筋图”在同一图幅的上、下或左、右位置画出；如建筑平面较小（如别墅之类），则可将若干楼层平面同处一张图中。
3、绘图比例结构施工图常用比例有：楼层结构平面：1：150、1：100结构详图1：20、1：30、1：50楼层结构平面的比例大小取决于楼层结构布置的复杂简单、稀疏密集，当结构布置较复杂、较密集时用1：100比例，否则可考虑用1：150甚至1：200比例。
