舵机测试方案

舵机系泊实验

舵机系泊实验
一．试验要求
1．舵角指示器校对.以舵角机械舵角指示器的示角为基准。

校对电动舵角指示器，误差不大于±1º，但是舵角处在零度位置时各舵角指示器应无误差。

舵角电气限位应在左35º
±1º或右35º±1º时停止转动。

机械限位角度一般应大于电气限位1º-1.5º舵角最大不得超过37º左(右)舵到右(左)舵35º-30º所需时间不大于28秒。

二.试验方法
1.舵角指示器校对，以舵机上的机械舵角指示器的示角为基准。

校对驾驶室，舵机舱的电
动指示器的正确性，校验时自0º分别向两舷操舵，每转5º校对一次舵角指示器，根据舵机上机械舵角指示器的角度，检验驾驶室和舵机房的电动舵角指示器的角度指示值误差是否在规定范围内，校对时应来回各校对一次，并做好记录。

2.检验电气限位开关动作的正确性，操舵至规定限位舵角时。

舵机应停止转动，检验时，
左.右限位舵角应各试验1-2次
3.报警试验低油位将油箱内的油位放至低油时应能发出声光报警,另一种方法是将浮子
开关拆下(或短接触点)失电报警其方法是断开配电板电源开关或控制箱电源开关,此时应发出声光报警, 电机过载其方法是通过控制箱内的有关触点.用模拟办法进行,应发出声光报警.。

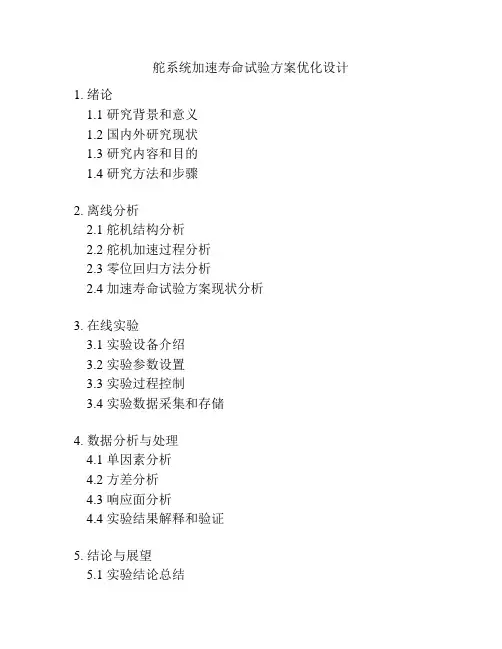

舵系统加速寿命试验方案优化设计

舵系统加速寿命试验方案优化设计1. 绪论1.1 研究背景和意义1.2 国内外研究现状1.3 研究内容和目的1.4 研究方法和步骤2. 离线分析2.1 舵机结构分析2.2 舵机加速过程分析2.3 零位回归方法分析2.4 加速寿命试验方案现状分析3. 在线实验3.1 实验设备介绍3.2 实验参数设置3.3 实验过程控制3.4 实验数据采集和存储4. 数据分析与处理4.1 单因素分析4.2 方差分析4.3 响应面分析4.4 实验结果解释和验证5. 结论与展望5.1 实验结论总结5.2 实验局限性和不足之处5.3 补充研究建议5.4 实验对工程应用的启示1. 绪论1.1 研究背景和意义舵系统是控制船舶、飞行器等运动方向和姿态的核心设备，其稳定性和寿命直接影响着交通运输、海洋开发等领域的安全和效率。

随着现代科技的不断推进和船舶、飞行器运行环境的复杂化，对舵系统寿命和可靠性的要求越来越高。

加速寿命试验是评估舵系统耐用性的重要方法，而优化设计试验方案则可以更好地提升试验效率和准确性。

1.2 国内外研究现状国外学者主要将舵系统寿命评估分为模拟寿命试验和加速寿命试验两类。

其中，模拟寿命试验是通过仿真分析等方法确定的，可以节省试验成本和时间，但缺乏真实性和可靠性；加速寿命试验则是实际负载下的试验，更接近实际工况，但存在试验设备与试验样品之间的耦合问题，需要在设计方案中综合考虑多个因素交互作用。

我国学者在舵系统寿命评估方面也有了一定研究成果，但大多集中在试验方法的改进和寿命预测模型的建立等方面。

其中，加速寿命试验方案的优化设计尚属研究薄弱环节，有待进一步研究。

1.3 研究内容和目的本文的研究内容是舵系统加速寿命试验方案的优化设计。

通过建立多因素试验设计方案，综合考虑不同试验因素对舵系统寿命的影响，以期找出最优方案，提升试验效率和准确性。

具体研究目的如下：（1）分析常用的加速寿命试验方案的优缺点，探索优化设计方案的必要性和可行性；（2）建立多因素试验方案，综合考虑试验样品、试验环境、试验负载等多个因素；（3）采用方差分析、响应面分析等统计方法，优化试验方案参数，找出最优方案；（4）对最优试验方案进行实验验证，评估方案的有效性和可行性。

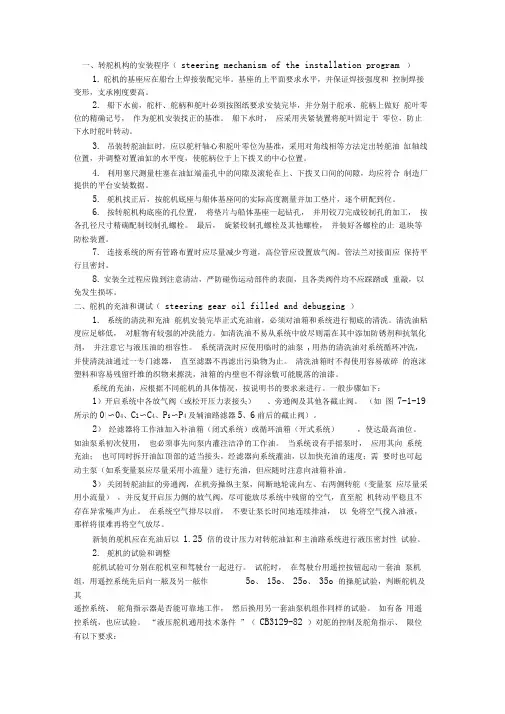

知识点4液压舵机的试验与调试

一、转舵机构的安装程序（steering mechanism of the installation program ）1.舵机的基座应在船台上焊接装配完毕。

基座的上平面要求水平，并保证焊接强度和控制焊接变形，支承刚度要高。

2.船下水前，舵杆、舵柄和舵叶必须按图纸要求安装完毕，并分别于舵承、舵柄上做好舵叶零位的精确记号，作为舵机安装找正的基准。

船下水时，应采用夹紧装置将舵叶固定于零位，防止下水时舵叶转动。

3.吊装转舵油缸时，应以舵杆轴心和舵叶零位为基准，采用对角线相等方法定出转舵油缸轴线位置，并调整对置油缸的水平度，使舵柄位于上下拨叉的中心位置。

4.利用塞尺测量柱塞在油缸端盖孔中的间隙及滚轮在上、下拨叉口间的间隙，均应符合制造厂提供的平台安装数据。

5.舵机找正后，按舵机底座与船体基座间的实际高度测量并加工垫片，逐个研配到位。

6.按转舵机构底座的孔位置，将垫片与船体基座一起钻孔，并用铰刀完成铰制孔的加工，按各孔径尺寸精确配制铰制孔螺栓。

最后，旋紧铰制孔螺栓及其他螺栓，并装好各螺栓的止退块等防松装置。

7.连接系统的所有管路布置时应尽量减少弯道，高位管应设置放气阀。

管法兰对接面应保持平行且密封。

8.安装全过程应做到注意清洁，严防碰伤运动部件的表面，且各类阀件均不应踩踏或重敲，以免发生损坏。

二、舵机的充油和调试（steering gear oil filled and debugging ）1.系统的清洗和充油舵机安装完毕正式充油前，必须对油箱和系统进行彻底的清洗。

清洗油粘度应足够低，对脏物有较强的冲洗能力。

如清洗油不易从系统中放尽则需在其中添加防锈剂和抗氧化剂，并注意它与液压油的相容性。

系统清洗时应使用临时的油泵,用热的清洗油对系统循环冲洗，并使清洗油通过一专门滤器，直至滤器不再滤出污染物为止。

清洗油箱时不得使用容易破碎的泡沫塑料和容易残留纤维的织物来擦洗，油箱的内壁也不得涂敷可能脱落的油漆。

系统的充油，应根据不同舵机的具体情况，按说明书的要求来进行。

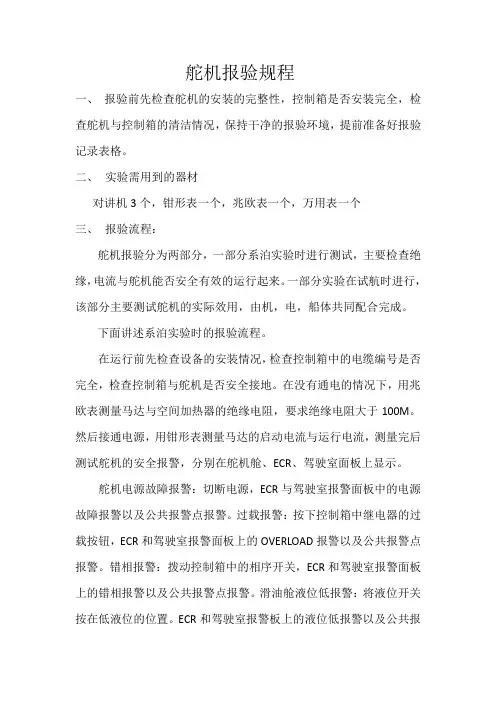

舵机报验流程

舵机报验规程
一、报验前先检查舵机的安装的完整性，控制箱是否安装完全，检查舵机与控制箱的清洁情况，保持干净的报验环境，提前准备好报验记录表格。

二、实验需用到的器材
对讲机3个，钳形表一个，兆欧表一个，万用表一个
三、报验流程：
舵机报验分为两部分，一部分系泊实验时进行测试，主要检查绝缘，电流与舵机能否安全有效的运行起来。

一部分实验在试航时进行，该部分主要测试舵机的实际效用，由机，电，船体共同配合完成。

下面讲述系泊实验时的报验流程。

在运行前先检查设备的安装情况，检查控制箱中的电缆编号是否完全，检查控制箱与舵机是否安全接地。

在没有通电的情况下，用兆欧表测量马达与空间加热器的绝缘电阻，要求绝缘电阻大于100M。

然后接通电源，用钳形表测量马达的启动电流与运行电流，测量完后测试舵机的安全报警，分别在舵机舱、ECR、驾驶室面板上显示。

舵机电源故障报警：切断电源，ECR与驾驶室报警面板中的电源故障报警以及公共报警点报警。

过载报警：按下控制箱中继电器的过载按钮，ECR和驾驶室报警面板上的OVERLOAD报警以及公共报警点报警。

错相报警：拨动控制箱中的相序开关，ECR和驾驶室报警面板上的错相报警以及公共报警点报警。

滑油舱液位低报警：将液位开关按在低液位的位置。

ECR和驾驶室报警板上的液位低报警以及公共报
警点报警。

遥控启动停止：在驾驶室遥控面板上对舵机进行遥控启动和停止。

备用机启动试验：一台泵运行，另一台泵备用旋钮打到备用位置，备用灯亮，切断正在运行的泵的电源，备用泵自动启动。

舵机系统安全检测方法及安装讲解

摘要船舶舵机是船舶航行的重要设备，船舶就是要依靠操纵舵机来控制或改变航向。

所以对船舶实施PSC或FSC安全检查时，安检人员必须对舵机进行相应设备检查或船员操作检查，以验证设备的性能及船的适应能力是否符合公约及有关法律的要求。

本文通过船舶舵机技术规范的介绍以及船舶舵机检查中易出现的问题和检查重点进行分析，使安检人员在进行舵机安检工作时能有所启迪。

通过介绍舵机原理及组成，分系其发生故障的主要原因，提出舵机系统安全检测方法及防范措施，提高了舵机系统的可靠性。

关键词：舵机；公约规定；安全检测AbstractModern shipbuiding ider is updating along with theDevelopment of scientific technology and productive and theDemend of management which is scientific and modern sinceTwenty-first century，the world shipbuilding mode is coming intu Times of development speedly ，we must widen our horrizon all the More，build advanced shipbuilding system with historicalandDeveloping eyes sight and overall and entirely concept。

So the Precision control is a more significant link in the processofShipbuilding in order to heighten whole level ， we must push Precision mannagement， come true precision control with efficiency，exploit and introduce into the modern measure technology means， mend the process arts and crafts，reduce amend capacity of fieldworke，improve the working efficiency ，reduce the building cost ， so that it can keepthe technology capability and quality of ship ，improve hull‘s building level and walking in world modren level accordingly。

舵机测试实验报告

舵机测试实验报告舵机测试实验报告张冲一、实验目的为了较好的设计旋翼无人机的舵机控制系统，必须首先确定舵机的旋转精度，舵机精度的高低直接影响控制的精度。

如果舵机的精度达到1°，那么我们现有的控制方式将能很好的实现舵机的控制，从而保证旋翼无人机控制系统的精度。

如果达不到1°，那么我们需要根据舵机的实际精度来改进控制方式，使其尽可能的满足旋翼无人机的控制要求。

所以我们设计了这个舵机测试实验来验证S3156型舵机精度能否达到1°。

二、实验原理如图1，舵机的控制信号是脉冲宽度调制(Pulse Wide Modulator，PWM)信号，利用占空比的变化改变舵机的位置。

图1 PWM控制信号(左图) 实测得PWM信号(右图) 受到舵机测试仪给出的PWM控制信号之后，与舵机相连的指针将发生偏转，偏转变化量将通过转台刻度读出。

如果舵机输出位置精度达到1 ，则满足设计要求。

图2舵机精度测试平台1、把舵机固定在转台中央，使得舵机的转子与转台的圆心重合。

2、把舵机输入端连接到舵机测试仪的输出端，把舵机测试仪接上电源3、把测试仪的输出端连上示波器，系统连接完成如下图3。

4、打开示波器电源，手动微调一下舵机测试仪，使其偏转角度尽可能的小，用游标转盘精确的量出偏转的角度并记录下来；从示波器上读出PWM 波的周期以及高电平部分持续时间，并记录下来。

先从0°一直测到30°，然后再从0°测到-30°。

图3 系统连线实拍图四、实验器材示波器，S3156高精度舵机，舵机测试仪，转台，电源，导线。

舵机具体的选择标准如下：1、质量在10g 以内的微型数字舵机，尽量减少RUA V 总重2、速度0.160s （即舵机偏转60需要0.1s ）左右 3、输出力矩0.23Servo M kg cm >?其中，PWM 波周期是恒值ms .516T =，电源输出电压V 5U =。

舵机测试报告

舵机测试报告经过这段时间对舵机的测试，我现在将测试舵机的一些成果和心得记录下来。

以下未必是舵机可能出现的所有问题，但已经可以对实验室现有的舵机进行充分利用。

一、舵机的原理控制信号由接受通道进入调制芯片，获得直流偏置电压。

它内部含有一个基准电路，产生周期为20ms，宽度为1.5ms的基准电压，将获得的直流偏置电压与电位器的电压比较，获得电压输出。

最后电压差的正负输出到电机驱动芯片，决定电机的正反转。

当电机转速一定时，通过级联减速齿轮带动电位器旋转，使得电压为0，电机停止转动。

以180°角度舵机为例，舵机的控制需要制作20ms周期的时基脉冲，用以和舵机内部基准电压作比较，该脉冲的高电平部分一般为0.5ms到2.5ms范围内的角度控制脉冲部分。

以1.5ms为0°标定，即0.5ms为-90°，1.0ms为-45°，1.5ms为0°，2ms为45°，2.5ms 为90°。

但实际舵机大部分并非180°范围，这里使用180°范围是为了方便举例，建议实际使用时角度控制为0°范围正负60°内，即120°范围内使用舵机。

很多舵机的位置等级有1024个，如果舵机的有效角度范围为180°，其控制的角度精度可以达到180°/1024约为0.18°，即要求的脉宽控制精度为2000/1024us约2us。

由于单片机采用定时器中断模拟PWM信号输出，单片机无法达到2us的控制精度，本报告采用两种单片机，控制角度精度为别达到9°和0.9°，稍后会有介绍二、舵机控制PWM脉宽调制值的设定设所选单片机的晶振频率为fosc，AT89S52单片机机的T=12/fosc，定时器中断采用方式2,8位自动重装定时器，定位100us 中断一次，初值等于100/T。

在定时器中断服务程序中使用两个全局变量，一个变量控制高电平时间，一个变量控制低电平时间，两个变量的和为20*1000/100=200，控制PWM脉宽即控制这两个变量的值。

舵机测试实验报告

舵机测试实验报告-反恐精英 2014.9.23 一、实验目的为了更好地熟悉信号发生器、稳压电源等多种仪器的使用，以及为以后更好地设计“排爆”机器的舵机系统，我们需要对舵机转盘旋转角度与其控制信号周期、占空比之间的关系进行及较为精确的定性定量分析。

二、实验原理舵机的控制信号是PWM信号，利用其占空比的变化可改变舵机的位置。

舵机的控制一般需要一个20ms左右的时基脉冲，该脉冲的高电平部分一般为0.5ms-2.5ms范围内的角度控制脉冲部分，总间隔为2ms。

此外，PWM信号周期对舵机转盘转动角度的可控范围也有一定程度的影响。

三、实验思路1、根据查询的相关资料里的数据，进行验证型实验。

即连接好测量电路后，将控制信号的参数设置为资料中提供数据，测量相对应舵机转盘转动的角度，测量约4~5组实验数据并记录。

2、电路连接保持不变，固定控制信号频率值，调节其占空比，间隔为2.5%，测量相对应舵机转盘转动的角度，记录实验数据。

3、电路连接保持不变，依次固定控制占空比为2.5%、5%、7.5%，调节控制信号频率（即信号周期），间隔为10Hz，测量相对应舵机转盘转动的角度，记录实验数据。

4、拆除电路，将信号发生器输出直接与示波器相连，估计信号发生器实际输出信号的相关参数与其设定标准值之间的误差。

5、将记录好的实验数据进行分析总结，得出结论。

四、舵机转盘旋转角度的测量方法根据实验的硬件条件，我们做出了以下三种测量方案：1、认为圆形孔状转盘上各孔间距相等，根据某一孔的位置变化，粗测出转盘转过的角度。

这种方法比较粗略，可以大致得出转动角度随占空比线性变化的结论。

2、在纸上画出圆形表盘，将舵机的三根电线与12点钟方向对齐，记录舵机扇叶的初始位置，每转过一定角度，用笔垂直于扇叶向下在纸上标注。

用量角器测出纸上各点对应的圆心角。

这种方法误差在于舵机转盘的中心与纸上表盘的中心不一致，导致所测角度与实际值存在较大偏差。

3、将舵机正面朝向纸面，用铁丝从纸的反面对准舵机转盘中心戳一个小孔作为角度测量的圆心，将每次转动后扇叶在纸上的位置记录下来。

舵机测试

伺服舵机测试方法一、目的:本测试方法说明有关舵机的测试, 记录和判定方法二、堵转扭力测试测试设备：舵机控制器舵机固定夹具扭力计电流表操作方法 :1舵机供电电压设定 4.8V2舵机的旋转输出轴固定在扭力计的轴心3舵机控制器脉冲宽度制调节在 1.5ms, 接上舵机, 使舵机静止在舵机的中央位置4用舵机固定夹具紧夹舵机, 注意不能让舵机转轴受力5使舵机控制器的脉宽输出变成 2ms, 记录扭力计上显示的"正向堵转扭力" 和电源输出的电流6使舵机控制器的脉宽输出变回 1.50ms, 确定扭力计上显示为零, 表示舵机没有受力7使舵机控制器的脉宽输出变成 0.8ms, 记录扭力计上显示的"负向堵转扭力" 和电源输出的电流8舵机供电电压设定 6.0V, 重覆步骤 3 到 7三、角度测试测试设备：舵机控制器角度测试架操作方法 :1舵机供电电压设定 4.8V2舵机控制器脉冲宽度制调节在 1.5ms, 接上舵机, 使舵机静止在舵机的中央位置3舵机固定在角度测试架上, 指针较准在 90度4量度舵机在舵机控制器的脉宽输出在 0.8, 1.0, 1.5, 2.0 和 2.2ms时的角度脉宽0.8 1.0 1.5 2.0 2.2角度25 ± 345 ± 390± 1135 ± 3150 ± 35舵机供电电压设定 6.0V, 重覆步骤 2 到 4四、速度测试测试设备：舵机控制器速度测试架操作方法 :1舵机供电电压设定 4.8V2舵机控制器脉冲宽度制调节在 1.5ms, 接上舵机, 使舵机静止在舵机的中央位置3舵机固定在角度测试架上, 指针较准在 90度4使舵机控制器的脉宽输出变成 2ms, 记录正向60度角摆幅的时间 (正向1)5使舵机控制器的脉宽输出变回 1.50ms, 记录反向60度角摆幅的时间 (反向1)6使舵机控制器的脉宽输出变成 0.8ms, 记录反向60度角摆幅的时间 (反向2)7使舵机控制器的脉宽输出变回 1.50ms, 记录正向60度角摆幅的时间 (正向2)8舵机供电电压设定 6.0V, 重覆步骤 2 到 7五、测试结果测试结果可自己一个表格记录以上数据。

船舶舵机系统的定位性能试验及精度验证

船舶舵机系统的定位性能试验及精度验证船舶舵机系统是船舶操纵系统的核心组件之一，对船舶的操纵性能和安全性起着重要作用。

定位性能试验及精度验证是评估船舶舵机系统性能的关键步骤，可以通过实验方法来验证系统的准确性和稳定性。

首先，在进行定位性能试验前，我们需要了解船舶舵机系统的组成结构。

船舶舵机系统主要由舵机、控制器和传感器组成。

舵机是负责舵角的变化，控制器负责接收操纵指令并控制舵机运动，而传感器用于监测和反馈舵机的位置信息。

定位性能试验的目的是验证舵机系统在接收指令后，实际舵角的变化与预期舵角的变化之间的一致性。

为了进行定位性能试验及精度验证，我们可以采用以下步骤：1. 设计实验方案：根据船舶舵机系统的要求和实际应用场景，设计试验方案。

确定需要测试的舵角范围、测试方法、采样频率等。

2. 搭建实验平台：根据试验方案，搭建舵机系统的测试平台。

确保船舶模型的稳定性和可控性，以保证实验数据的准确性。

3. 获取数据：根据试验方案，使用合适的仪器和设备采集数据。

可以利用传感器获取舵机的位置信息，并将数据记录下来。

4. 数据分析：通过对采集的数据进行分析，比较实际舵角与期望舵角之间的差异。

可以使用统计学方法进行数据处理和评估，如计算平均偏差、标准差等。

5. 确定精度验证指标：根据船舶舵机系统的要求和应用场景，确定精度验证的指标。

这可以包括舵角误差、响应时间、稳定性等。

6. 评估结果：通过与精度验证指标进行比较，评估船舶舵机系统的定位性能。

如果系统的性能满足要求，则可以通过验证。

除了以上步骤，还可以提出一些注意事项来确保试验的准确性和可靠性：1. 试验环境：尽可能在实际航行条件下进行试验，考虑到风浪、浪涌等因素对舵角稳定性的影响。

2. 重复性试验：进行多次试验，以验证结果的可重复性和一致性。

可以计算重复试验之间的偏差，并评估试验结果的稳定性。

3. 数据处理：对采集到的数据进行有效处理，去除异常值和噪声，以确保分析的准确性。

液压舵机的操作实验

电动机功率：
11 kW
电动机转速:
1500 r.p.m．
电动机电压。
380 V
油泵型号；
ZB060
油泵排量；
63.4m L／v
最大斜角：
±270
最大工作压力： 290 kg／cm2 (29MPa)
伺服泵：
Байду номын сангаас
BB-B6齿轮泵；
电机功率：
0.4KW;
电动机转速:
1500 r.p.m
注：转舵时间系指单机而言，双机组工作时，转舵速度可提高一倍。
