制冷剂回收加注机AC350C操作指导
冷媒回收加注机操作方法
冷媒回收加注机操作方法冷媒回收加注机是一种用于回收和加注冷媒的设备，主要用于空调、冰箱等制冷设备的维修和保养。
下面将详细介绍冷媒回收加注机的操作方法。
一、准备工作1. 首先要确保冷媒回收加注机处于关机状态，并关闭所有电源开关。
2. 检查冷媒回收加注机的电线是否完好，并进行线路安装，确保电源能正常供电。
3. 检查冷媒回收加注机的冷媒回收桶是否干净，没有残留污垢。
如果有污垢，则需要清洗干净。
4. 检查回收加注机上的滤芯是否需要更换，如果需要更换，则应事先准备好新的滤芯。
二、启动冷媒回收加注机1. 打开冷媒回收加注机的电源开关，并确保冷媒回收加注机的电源指示灯亮起。
2. 根据冷媒回收加注机的型号和规格，在控制面板上设置相应的参数，例如冷媒种类、回收压力等。
一般情况下，设定回收压力应小于最大工作压力。
3. 确保冷媒回收加注机的冷凝器和蒸发器上的冷凝器风扇和蒸发器风扇都处于运转状态。
三、冷媒回收操作1. 将冷媒回收加注机的回收管连接到被维修设备上的回收口，并确保连接牢固。
2. 打开被维修设备上的冷媒回收阀门，将回收管连接的另一端放入冷媒回收桶中。
3. 打开冷媒回收加注机上的回收开关，开始回收冷媒。
在回收过程中，冷媒会被吸入冷媒回收桶中，同时冷媒回收加注机会监测回收压力和回收量。
4. 当回收冷媒量达到一定数值或达到所设定的回收压力时，可以停止回收操作。
关闭被维修设备上的冷媒回收阀门，并关闭冷媒回收加注机上的回收开关。
四、冷媒加注操作1. 将冷媒回收加注机的加注管连接到被维修设备上的加注口，并确保连接牢固。
2. 打开冷媒回收加注机上的加注开关，并将加注管的另一端放入冷媒容器中。
3. 按照冷媒规格和要求，在冷媒回收加注机的控制面板上设置相应的加注参数，例如冷媒种类、加注量等。
4. 打开被维修设备上的冷媒加注阀门，开始加注冷媒。
在加注过程中，冷媒会被抽吸入被维修设备内，同时冷媒回收加注机会监测加注压力和加注量。
5. 当加注冷媒量达到一定数值或达到所设定的加注压力时，可以停止加注操作。

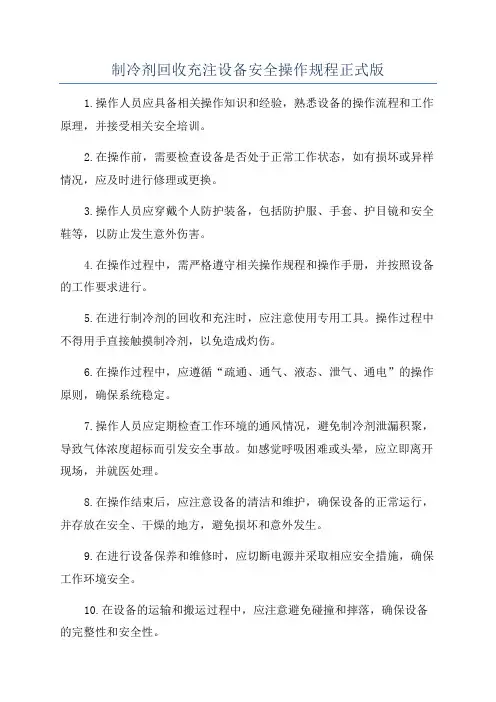

制冷剂回收充注设备安全操作规程正式版
制冷剂回收充注设备安全操作规程正式版
1.操作人员应具备相关操作知识和经验，熟悉设备的操作流程和工作原理，并接受相关安全培训。
2.在操作前，需要检查设备是否处于正常工作状态，如有损坏或异样情况，应及时进行修理或更换。
3.操作人员应穿戴个人防护装备，包括防护服、手套、护目镜和安全鞋等，以防止发生意外伤害。
4.在操作过程中，需严格遵守相关操作规程和操作手册，并按照设备的工作要求进行。
5.在进行制冷剂的回收和充注时，应注意使用专用工具。
操作过程中不得用手直接触摸制冷剂，以免造成灼伤。
6.在操作过程中，应遵循“疏通、通气、液态、泄气、通电”的操作原则，确保系统稳定。
7.操作人员应定期检查工作环境的通风情况，避免制冷剂泄漏积聚，导致气体浓度超标而引发安全事故。
如感觉呼吸困难或头晕，应立即离开现场，并就医处理。
8.在操作结束后，应注意设备的清洁和维护，确保设备的正常运行，并存放在安全、干燥的地方，避免损坏和意外发生。
9.在进行设备保养和维修时，应切断电源并采取相应安全措施，确保工作环境安全。
10.在设备的运输和搬运过程中，应注意避免碰撞和摔落，确保设备的完整性和安全性。
11.在操作过程中，如发现任何设备异常或安全隐患，应立即停止操作，并向上级报告，不得擅自处理。
12.明确责任分工和管理制度，保证设备操作人员的安全行为和工作规范。
以上是制冷剂回收充注设备的安全操作规程，操作人员应严格遵守，确保操作安全和设备的正常运行。
同时，制冷剂的回收和充注过程中，还应合理控制制冷剂的使用量，减少对环境的污染，做好环保工作。
AC350C空调实操
2、更换真空泵油
1）打开真空泵排油口的盖子，将油排入合适 的容器中。
2）盖好排油口的盖子。 3）打开真空泵注油口的盖子。 4）从注油口向真空泵中加入润滑油,直到油
面线达到视液窗的中部。
3、设定真空泵油使用时间
1）完成更换真空泵油，启动设备，屏幕显示
2）按“确认 ”键，屏幕显示： 3）按“确认 ”键，屏幕会自动跳回操作界面。
3、按确认键，进入制冷剂充注界面
4、按数字键，选择加注制冷剂量。
5、根据界面要求，采用单管加注，关闭低压 阀（防止液态制冷剂进入压缩机），逆时针 旋转低压快速接头（防止加注的制冷剂从低 压检测口出来），打开高压阀。
6、按确认键进行制冷剂充注。
7、加注结束，根据界面显示，高压快速接头
逆时针旋转，将加注管与制冷系统断开，准 备对管路清洁。
将工作罐搬离电子秤。 3、选择“ ”键，进入“3、维护”选项，再
选择“ 1、标定”功能，按“确认 ”键： 4、选择“1、校准工作罐电子秤”功能，按
“ 确认” 键，屏幕显示：
5、按“确认 ”键，屏幕显示：
6、按“ 确认”键，并把5Kg重物放置电子秤 上，显示如下界面：
7、按“ 确认”键：
竞赛时为节省时间提出如下要求
开机 排气 回收制冷剂、排油 抽真空、保压 加注冷冻油、制冷剂
清洗管路、关机
一、开机：
1、显示工作罐质量，并将回收前的罐重数值 记录在回收数据表中。
回收 前的 罐重
2、连接高、低压管
分别将高低压软管接头顺时针连接在回收机 接口上。
注意：红管为高压，篮管为低压。高压接头 比低压接头粗。
二、排气：
8、仪器对管路清洁后，按“确认”键退出。
制冷剂回收加注机(AC350C)操作指导

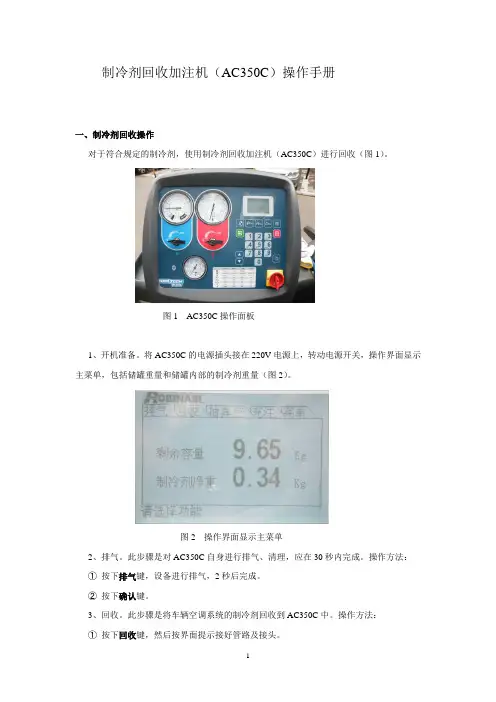

制冷剂回收加注机（AC350C）操作手册一、制冷剂回收操作对于符合规定的制冷剂，使用制冷剂回收加注机（AC350C）进行回收（图1）。
图1 AC350C操作面板1、开机准备。
将AC350C的电源插头接在220V电源上，转动电源开关，操作界面显示主菜单，包括储罐重量和储罐内部的制冷剂重量（图2）。
图2 操作界面显示主菜单2、排气。
此步骤是对AC350C自身进行排气、清理，应在30秒内完成。
操作方法：①按下排气键，设备进行排气，2秒后完成。
②按下确认键。
3、回收。
此步骤是将车辆空调系统的制冷剂回收到AC350C中。
操作方法：①按下回收键，然后按界面提示接好管路及接头。
②设定制冷剂的回收量：利用数字键输入制冷剂重量，按下确认键。
③界面显示“清理管路1分钟”。
设备开始自动进行清理，然后进行回收（图3）。
图3 正在进行制冷剂回收二、完成回收作业当界面显示“回收完成”后，按下确认键。
三、制冷剂净化作业1、净化作业准备及开始在完成制冷剂回收之后，按下AC350C的确认键，AC350C开始进行排油。
完成后（约10秒），必要时记录排油量。
2、纯度指标检测使用制冷剂鉴别仪（16910）对加收的制冷剂进行检测。
根据检测结果得出结论。
3、净化操作若制冷剂纯度达不到要求，则继续进行净化。
四、加注作业1、加注作业准备及开始制冷剂净化作业之后，若没有拆卸相关管路，可直接进行下面步骤。
2、检漏在抽真空之后，可通过保压来进行检漏。
3、视情清洗4、抽真空1）在AC350C完成排油之后，按下的确认键，进入抽真空操作菜单。
此时利用数字键设定抽空时间。
按下确认键，AC350C开始抽真空，时间到，即完成（图3）。
图4 正在抽真空2）根据界面提示信息，按下确认键，进行保压。
保压时间固定为3分钟（图5）。
图5 正在进行保压五、补充冷冻油在补充冷冻油之前，确认冷冻油的贮罐按下确认键，进行注油（见图6）。
通过观察油瓶的油面变化确定已加注的油量。
当达到要求的注油时，停止注油。
罗宾耐尔制冷剂回收机的使用
5、按启动／停止键 ，设备开始回收。 屏幕显示回收的制冷剂数量。 6、当蓝色低压表压力低于0kPa时，按下启 动／停止键，回收停止。显示屏交替显示已 回收的制冷剂数量。 RECOVER XX.XXKG 和排油提示： DRAIN OIL 注意：出现此提示后，需等待1分钟后方可
执行排油程序
7、关闭面板上的红、蓝色阀门。 8、回收停止2分钟后，检查蓝色低压表。如 果压力值上升到0以上，重复第4到第6步， 直到压力值回到0以下，并保持2分钟。
更换干燥过滤器
5、按下启动／停止键。 6、观察蓝色低压表,低压表压力达到0KPa.时， 关闭红蓝两个阀门。 7、按下启动／停止键。 8、拔掉电源。 9、打开后盖。 10、打开捆绑带,拆掉干燥过滤器上的附件。 11、按照制冷剂回收的流动方向(干燥过滤器 上的箭头向下),安装干燥过滤器，接好附件系 好捆绑带。 12、盖好后盖并固定螺丝。
10、当注入工作罐的制冷剂数量达到设定值时， 设备自动停止。显示屏交替显示已注入的制冷 剂数量： RECOVER XX.XXKG 和排油提示： DRAIN OIL 11、解开源罐上的安全带，取下源罐。关闭罐上 的阀门，从源罐接口上拆下蓝色歧（胶）管。 12、为了便于存放，将源罐的排气口向上放入原 位置。确保源罐被安全带包裹，然后系紧。 13、再次按下启动／停止键，回到待机状态。
AC375的使用
初始设置 1、真空泵加油
接通电源，屏幕显示“CLEAR 02.00”
在该状态下必须严格按以下步骤操作，除启动/停止键外，其它键均不 可动，否则会造成严重故障
•取下真空泵注油口上的塑料塞，打开控制面板上的红、蓝两个阀门
•把注油管接在真空泵油瓶上，从真空泵注油口加入适量的油（约237ml） •按启动／停止键，真空泵启动。
AC350C冷媒回收仪中文说明书
注意
当用户确定使用 了一种制冷剂， 就不能使用另一 种。不要用一个 系统或者同一个 容器混装制冷 剂；制冷剂混合 物会严重损坏设 备和汽车空调系 统。
空调系统—被本设备服务的汽车空调系统。 工作罐—位于设备内部，用于存储充注制冷剂的存储容器。 控制面板阀门—在控制面板上的高/低压阀门，统称控制面板阀门。 快速接头—装在空调管道上，用于连接管道到空调系统或源罐的接头。 空调软管—用于连接设备和空调系统的红色和蓝色软管。 源罐—用于补充工作罐制冷剂的制冷剂存储容器。 设备—制冷剂回收、再生、充注设备。
安全警告介绍术语表产品识别和位置图前视图侧视图后视图控制面板初始设置操作操作指导操作功能回收空调系统制冷剂空调系统抽真空充注空调系统制冷剂清理软管数据库功能菜单操作指导制冷剂自循环自检漏维护设置维护标定工作罐电子称标定空工作罐重量标定更换干燥过滤器更换真空泵油工作罐初始化软件更新设置查看干燥过滤器重量查看真空泵工作时间保压时间语言选择更改密码抽真空时是否制冷剂自循环更换配件装箱单质保声明封二111214182021272728293132333333353639424445454647484951525354ac350c能够完成车辆空调制冷剂的回收再生充注和检漏操作具有强大的功能
8
制冷剂回收/再生/充注机
操作指作和维护的重要程序。请阅读并遵循手册开始 部分介绍的所有警示信息。在您没有完全读完并了解所有手册内容之前，请不 要操作设备。如果您不能完全理解手册的任何内容,请通知您的主管。如果操作者没有 能力阅读这些指导和所有的安全警告信息,必须用操作者的母语对这些内容进行解释。
设备内部的高电压有被电击的危险 被电击可能导致人身伤害。在打开设备后背门或维 修设备之前，务必断开电源。
制冷剂回收设备操作规程
制冷剂回收设备操作规程制冷剂回收设备操作规程一、设备操作人员的基本要求1. 操作人员必须接受相关的培训，并具备操作设备的相关知识和技能。
2. 操作人员必须具备必要的安全意识和责任心，保证操作过程安全。
二、设备操作前的准备工作1. 确认设备处于正常运行状态，检查设备的电源、开关、阀门等部件是否完好。
2. 检查回收设备的供电线路是否正确连接，确保接地良好。
3. 确认回收设备的排放管和进气管是否正确连接。
三、设备操作步骤1. 开启设备电源，确保设备处于正常工作状态。
2. 根据工况要求，打开相应的阀门和管道，连通回收设备和制冷设备。
3. 打开回收设备的压缩机，启动回收过程。
4. 监测回收过程中的温度、压力、流量等参数，确保回收过程正常。
5. 当回收剂的温度、压力和流量等参数达到设定的目标值时，可关闭回收设备的压缩机。
6. 关闭回收设备的进气阀门和排出阀门，切断与制冷设备的连接。
7. 关闭设备电源，停止设备运行。
四、设备操作中的注意事项1. 操作人员在操作设备时，应佩戴个人防护设备，如安全帽、防护眼镜、防护手套等。
2. 在操作过程中要及时排除操作设备中的气体，以免发生爆炸、火灾等意外事故。
3. 操作人员要时刻关注设备的工作状态，如发现异常情况应立即停止操作，并报告相关人员处理。
4. 在操作设备时要遵守相关的操作规程和安全操作要求，不得擅自操作或超负荷运行设备。
5. 设备操作人员应定期对设备进行检查和维护，确保设备处于良好的工作状态。
6. 操作人员要定期参加相关技术培训和教育，提高操作技能和安全意识。
7. 在操作设备前，要对操作区域进行必要的清理和整理，保持操作环境整洁。
五、设备操作后的处理1. 关闭设备电源，切断供电。
2. 清理和整理操作工具和设备，保持设备的清洁状态。
3. 停放和存放设备时，要注意设备的安全和保护，防止损坏。
4. 将操作记录和异常情况进行整理和归档，以备查阅。
5. 设备操作结束后，要进行相关的设备检查和维护工作，确保设备的正常运行。
汽车空调回收、再生、充注机操作事项
汽车空调回收、再生、充注机操作事项操作说明：回收控台制冷剂：1.电源线插入合适的有地线的电源插座。
2.将红，蓝色软管上的快速接头连接到汽车空调对应的接口上。
3.打开控制面板上红，蓝俩个阀口。
4.接通电源，设备进入待机状态，选择状态键，设备开始回收，屏幕将显示回收数量。
5.回收结束后，压力值降低到0以下说明回收结束，负责重复操作。
6.回收完毕后将排油瓶旧的冷冻油排出。
排旧油冷冻剂:1.确保排油瓶已腾空，观察显示屏回收数量，排有提示。
2.从附件中找到快速接头，将其接在制冷剂源罐接口（气态接口）3.把蓝色胶管接在制冷剂源罐转换接头上。
4.打开源罐上与设备相连接口上的阀门，把罐倒置放入源罐位置，接通电源。
5.设备进入待机状态，按键选择。
注入排液时所显示的数量值。
6.打开控制面板上的蓝色低压阀，确保红色低压阀关闭。
7.启动，注入冷剂，注入到输入值仪器停止，携取安装设备，清洁支管。
关闭低压阀，表液低于0时设备清洗完毕。
空调系统抽真空：1.将色倍的红蓝软管和汽车空调系统高，低压接口连接。
2.打开控制面板红。
蓝阀门，按状状态键进入选择，设置好抽真空时间和冷冻油注入时间，启动仪器。
3.关闭设备红蓝高低压阀，观察蓝低压阀压力值5分钟，检查制冻系统漏点。
如压力无回升，说明系统没有漏点。
4.空调系统抽真空后不可断开支管，负责空调系统丧失真空，无法充注，设备使用状态至少需要1分钟。
5.打开空调面板排油阀，观察旧冷冻油排入排油瓶，当没有旧冷冻油及其他杂质排入排油瓶时，排油结束，关闭排油阀。
6.根据排油瓶上的油面高度和尺寸，记录下排出冷冻油总量，充注前加入排出油相对应的总量。
7.取下排油瓶，排空其中的旧油杂质，清洁排油瓶。
空调系统充注制冷剂：1.将蓝色低压胶管连接在制冷剂源罐上，打开源罐阀，将罐倒置放入源罐隔离区。
2.按状态键，选择工作状态，按调整键，调整回收量，确保红色高压阀关闭。
3.选择工作罐内增加制冷剂的总量，关闭源罐制冷剂阀门，关闭控制面板蓝色低压阀。
制冷剂回收、加注机使用方法
制冷剂回收、加注方法1、 连接制冷剂回收、加注机如图所示：将活接头来回到极限位置，与空调维修口连接，红色接头接高压氟管，蓝色接头接低压氟管，拧下快速接头。
快速接头拧到家即可不需用力拧紧以防接头损坏。
检查压力表指示。
2、 打开回收、加注机现将回收、加注机接电然后将开关打开检查仪器中制冷剂的储存量，如不够本次使用量须向加注机中补充制冷剂。
图中显示制冷剂剩余量为580克。
选择“回收”按钮，选择“启动”回收、加注机会自动回收汽车上的制冷剂，待高、低压指示表指示都指到“零”时选择“停止”按钮。
如图：按完“停止”按钮后显示屏会显示排出“冷冻油”字样（如图）排油时注意观察排油壶刻度，待冷冻油排完后再次按“停止”按钮。
4、抽真空选择“抽空”按钮屏幕会显示抽空时间时间设定为15分钟15分钟后高、低压表指示都在负值表明抽真空结束，此时需保压至少5分钟时间，如压力无明显变化即可进行下一步反之需检查相应管路。
抽真空结束后屏幕会显示“加注冷冻油”此时按住“注油”按钮同时观察注油壶刻度，加注量与排出量一致。
5、加注制冷剂选择“充注”按钮，屏幕显示需要的充注量，实际充注量需按车型选择，选择后按“启动”按钮，仪器会自动加注制冷剂，加注完毕后屏幕显示“充注完成”加注过程结束。
6、检查压力启动发动机打开空调，观察高、低压表指示是否在正常范围内：高压不大于15bar，低压不大于5bar。
所有车型空调系统冷媒加注量：•CC2.0T -600±25g•迈腾：1.4T/1.8T/2.0T- 600±25g•速腾：1.4T/1.6/1.8T/2.0-525±25g •GOLF6：1.4T/1.6-525±25g•新宝来：1.4T/1.6-540±25g•宝来/高尔夫：A4-750±50g•捷达：750±50g空调消毒要求及方法产品说明：1.采用国际最新消毒成分AKACID2.彻底消灭车内空调系统、车厢以及后备箱的有害细菌和病毒3.性能稳定、高效杀毒、持久抑菌4.无色、无味、无刺激、无腐蚀、安全环保、对人无害5.卫生安全权威认证、确保品质使用方法：1.空调系统杀菌消毒：1-1.将本品倒入高压喷枪药液罐中1-2.打开汽车前盖及空调外盖，取出滤清器1-3.打开汽车空调系统，调整到外循环状态1-4.将喷头对准车前盖下的空调进风口，向内喷雾60-90秒。
制冷剂回收充注设备安全操作规程
制冷剂回收充注设备安全操作规程
制冷剂回收充注设备安全操作章程
1、不使用未经特别认证的工作罐，不把制冷剂收到非重注制冷剂
罐中。
2、移动本设备要小心，在有压条件下，所有软管都可能带有液态
制冷剂，与制冷剂接触可能引起冻伤，拆下软管时须特别小心。
3、操作板内有高压电，在维修设备前一定要切断电源，以避免电
击的危险。
4、为减少火灾危险，应避免使用过长的电源线，如需使用长导线，导线规格应不小于14AWG,并尽量短。
在有溢出汽油、敞开汽油桶或其
他可燃物的环境中不能使用本设备，要在能提供至少每小时换气四次
的机械通风处使用本设备，或将设备置于高出地面18英寸处。
在使用
设备之前，要确认所有安全装置处于良好状态。
5、必须由专业人员进行操作，操作者必须熟悉空调系统，并了解
制冷剂和有压部件的危险性。
6、当温度超过49℃时，两次回收工作应间隔10分钟。
7、严禁不同制冷剂混合。
- 1 -。
制冷剂回收加注机(AC350C)操作指导
制冷剂回收加注机（AC350C）操作手册一、制冷剂回收操作对于符合规定的制冷剂，使用制冷剂回收加注机（AC350C）进行回收（图1）。
图1 AC350C操作面板1、开机准备。
将AC350C的电源插头接在220V电源上，转动电源开关，操作界面显示主菜单，包括储罐重量和储罐内部的制冷剂重量（图2）。
图2 操作界面显示主菜单2、排气。
此步骤是对AC350C自身进行排气、清理，应在30秒内完成。
操作方法：①按下排气键，设备进行排气，2秒后完成。
②按下确认键。
3、回收。
此步骤是将车辆空调系统的制冷剂回收到AC350C中。
操作方法：①按下回收键，然后按界面提示接好管路及接头。
②设定制冷剂的回收量：利用数字键输入制冷剂重量，按下确认键。
③界面显示“清理管路1分钟”。
设备开始自动进行清理，然后进行回收（图3）。
图3 正在进行制冷剂回收二、完成回收作业当界面显示“回收完成”后，按下确认键。
三、制冷剂净化作业1、净化作业准备及开始在完成制冷剂回收之后，按下AC350C的确认键，AC350C开始进行排油。
完成后（约10秒），必要时记录排油量。
2、纯度指标检测使用制冷剂鉴别仪（16910）对加收的制冷剂进行检测。
根据检测结果得出结论。
3、净化操作若制冷剂纯度达不到要求，则继续进行净化。
四、加注作业1、加注作业准备及开始制冷剂净化作业之后，若没有拆卸相关管路，可直接进行下面步骤。
2、检漏在抽真空之后，可通过保压来进行检漏。
3、视情清洗4、抽真空1）在AC350C完成排油之后，按下的确认键，进入抽真空操作菜单。
此时利用数字键设定抽空时间。
按下确认键，AC350C开始抽真空，时间到，即完成（图3）。
图4 正在抽真空2）根据界面提示信息，按下确认键，进行保压。
保压时间固定为3分钟（图5）。
图5 正在进行保压五、补充冷冻油在补充冷冻油之前，确认冷冻油的贮罐按下确认键，进行注油（见图6）。
通过观察油瓶的油面变化确定已加注的油量。
当达到要求的注油时，停止注油。
冷媒回收加注机安全操作规程
制冷剂回收灌装机安全操作规程一、说明书1、回收制冷剂（1）将高低压管连接到汽车空调的高低压接口，并打开快速接头阀门，将面板上的高低压阀，逆时针旋转到“RECOVER/VACUUM”位置，按启动键启动回收操作。
（2）设备恢复到系统流量压力25PSI 时，回收自动停止。
（3）设备自动排油，大约需要90 秒钟以上。
（4）直到系统压力稳定2 分钟，按停止键结束回收过程。
2．抽真空（1）按下真空键。
（2）将高低压管连接到汽车空调的高低压接口，并打开快速接头阀门，将面板上的高低压阀，逆时针旋转到“RECOVER/VACUUM”位置，连接完毕后按启动键。
（3）按数字修改抽真空时间，按下启动键。
（4）抽真空结束后，按停止键退出程序。
3．添加压缩机油（1）向瓶内注入压缩机油。
（2）关闭低压侧阀门，顺时针转动高压阀“OIL\NJECT CHARGE”。
（3）按住F1 键，冷冻油开始自动加注，油面达到高度时松开F1 键。
（4）补充冷冻油程序结束，按停止键完全退出。
4．加注制冷剂（1）按填充键。
（2）将高低压管连接到汽车空调的高低压接口，关闭低压阀门，将高压阀顺时针旋转到“OIL\NJECT CHARGE”，并打开高压快速接头阀门，连接完毕后按启动键。
（3）按数字键修改填充量，再按启动键确认。
（4）设备没有停止流注时，不得中断，当通量达到设定时间时，它将自动结束。
（5）加注后关闭两个快速接头，将输液管从汽车空调中拆下。
二、安全事项（1）使用许可的容器回收制冷剂，避免将制冷剂直接排放到大气中。
（2）保持冷媒在液态下加注，如果需要启动发动机进行气体加注，严禁开启高压侧压力阀。
（3）填充或压力状态，不要拆下管路连接。
（4）避免在工作现场燃放烟花。
（5）压缩空气不能用于空调系统中的测试。
（6）制冷剂加注和回收机的盖在使用过程中无法打开，避免触电事故。
三、维护方法（1）仪器在使用前必须加注真空泵油，真空泵工作10 小时更换一次真空泵油。
冷媒加注回收机安全操作规程
冷媒加注回收机安全操作规程
1、使用操作前，检查汽车空调所用制冷剂的类型，并关闭汽车引擎。
2、使用时需穿戴保护手套和护目镜，防止制冷剂气体或液体接触到皮肤和眼睛。
严禁在火源和火星附近操作使用，严禁将设备暴露在阳光下和淋雨。
3、冷媒罐实际使用容量不得超过其有效容量的百分之八十。
4、连接到汽车空调系统前，确定设备高低压手动阀门都处于关闭的位置。
将软管远离汽车可转动部分和发热部分。
5、定期检查真空泵油和油质，严禁无油运行。
6、回收程序每小时做多起动次数不得起过10次。
7、设备运行时，严禁儿童和智障人士靠近或接触设备。
8、严禁擅自拆卸设备维修，严禁将设备倒置。
9、每次试用完设备，必须关闭高低压手动阀。
汽车空调制冷剂回收与加注方法
£技朮)*+用Tech n i c al Com m uni c ati o n匸"—汽车空调制冷剂回收与加注方法严小婷(贵州电子科技职业学院，贵州贵阳561100)摘要：本文旨在讲解制冷剂回收加注机的使用方法以及制冷剂回收与加注过程中的注意事项，对职业院校教师从事汽车空调系统教学或汽车维修人员从事汽车空调系统维修具有指导价值。
关键词：汽车空调制冷系统；制冷剂回收与加注；制冷剂回收加注机中图分类号：9472.4文献标志码：B文章编号：1003-/639(2020)10-0077-02Methods of Refrigerant Recovery and Charging for Automobile Air ConditionerYAN Xiao-ting(Guizhou College of Electronic Science and Technology,Guiyang561100,China) Abstract：The purpose of this paper is to explain the usage of the refrigerant recovery and charging machine and the precautions in the process of refrigerant recovery and charging,which is of guiding value to the teachers of vocational colleges who are engaged in the teaching of automobile air conditioning system or the staff who are engaged in the maintenance of automobile air conditioning system.Key words：automobile air conditioning system；refrigerant recovery and charging；refrigerant recovery and charging machine技术。
制冷剂回收加注机操作指导
制冷剂回收加注机操作指导
1.前期准备
a.安装好制冷剂回收加注机，并确保接地可靠。
b.检查加注机的制冷剂液位，确保有足够的制冷剂用于加注过程。
c.检查回收系统的连接，确保没有泄漏。
d.检查加注系统的连接，确保没有泄漏。
2.回收操作
a.打开回收系统的阀门，并启动回收机。
b.在回收过程中，观察回收压力表的变化，并确保回收压力不超过设
定范围。
c.当制冷剂回收完成后，关闭回收系统的阀门，并关闭回收机。
3.加注操作
a.打开加注系统的阀门，启动加注机。
b.在加注过程中，观察加注压力表的变化，并确保加注压力不超过设
定范围。
c.加注完成后，关闭加注系统的阀门，并关闭加注机。
4.安全措施
a.在操作过程中，务必佩戴安全眼镜、手套和防护服等个人防护装备。
b.在处理制冷剂时，避免直接接触皮肤和呼吸道，以免发生中毒或过敏反应。
c.如果发生泄漏，应立即关闭系统，并采取相应措施进行修复。
d.在操作前，应对操作人员进行相关培训，确保其具备操作技能和相关知识。
5.设备维护
a.定期检查回收加注机的各个部件是否正常运转，并进行必要的维护和保养。
b.更换制冷剂回收加注机所用的滤芯和密封件等易损件，以确保设备的可靠性和效果。
c.定期清洁设备，保持其外观整洁，防止灰尘和腐蚀。
总结：。
制冷剂回收充注设备安全操作规程
制冷剂回收充注设备安全操作规程一、前言为保障制冷剂回收充注设备在使用时的安全性，避免因操作不当而导致设备故障、危险和损失，制定本规程，用于规范使用操作。
二、设备安全使用前准备2.1 设备检查在使用设备前，首先要对设备进行全面检查，具体应检查以下内容：•制冷剂回收、充注管路和接口的完好情况；•制冷剂回收充注设备是否完整，有无破损；•制冷剂回收充注设备压力表和温度计是否精准；•制冷剂回收充注设备的阀门是否灵活，操作是否顺畅；•制冷剂回收充注设备的电缆线和插头是否与外部连接安全可靠。
2.2 环境检查设备使用时的环境要符合以下要求：•使用地点通风好，避免产生有害气体；•操作场所干燥，避免导致设备故障；•使用地点没有明火，避免引起火灾；•操作场所周围无障碍物，避免设备操作时妨碍操作者和设备的安全。
三、制冷剂回收充注设备的安全操作流程3.1 准备工作•在进行制冷剂回收充注前，请确认已经满足以下条件：阀门关闭、压力表归零、电源插头已拔出。
•使用必要的安全装备，包括护目镜、手套等。
•操作者需仔细阅读操作手册，熟悉设备操作程序。
3.2 制冷剂回收操作•一定要使用合适的制冷剂回收设备。
•确认所连接的设备使用的是正确的制冷剂种类。
•保证回收设备与回收瓶之间的连接安全可靠。
•将设备开启，按照设备手册所述流程进行操作，保证回收到的制冷剂成分单一，不带杂质。
3.3 制冷剂充注操作•选择合适的充注方法和充注设备。
•将充注设备与被充注设备之间的连接安全可靠。
•将充注设备开启，按照设备手册所述程序进行操作，不要超负荷充注。
•在充注过程中，做好防止制冷剂泄漏的准备工作，关注压力表指示是否到达正常范围，避免压力过大。
四、使用过程中的安全注意事项4.1 操作注意事项•在操作设备时，不要强行关上或开启阀门。
•操作者不得离开设备，以免发生意外事件。
•在对设备进行清洗维护时，一定要将电源插头拔出。
•在进行操作时，一定要按照设备手册所描述的操作程序进行，不能随意操作。
使用回收加注机对制冷剂进行回收与加注
原因
讨论
思考
《《汽汽车《车空汽空调车调系空系统调统维系维护统护与检与检修检修》修》》
1
真实任务 描述
目录页
真实应用驱动教学模式精品课程
3
教学重难Байду номын сангаас点
5
任务小结
7
学习评价
2
教学目标
4
真实任务 教学
6
任务检测
《《汽汽车《车空汽空调车调系空系统调统维系维护统护与检与检修检修》修》》
教学目标
真实应用驱动教学模式精品课程
《《汽汽车《车空汽空调车调系空系统调统维系维护统护与检与检修检修》修》》
真实应用驱动教学模式精品课程
重点
1.制冷剂回收、加注的岗位规范; 2.熟悉使用AC350C回收与加注 制冷剂的流程。
难点
1.四阀在不同流程时的开闭状态； 2.使用AC350C回收与加注制冷 剂的流程。
《《汽汽车《车空汽空调车调系空系统调统维系维护统护与检与检修检修》修》》
30%
50%
小计
5
15
35
安全、规范、环保操作
有无不安全行为和隐患
10
对问题的质疑和创新性
是否提出问题和创新性的思 维和创新性举动
5
学习成功体验
心理存在
5
素养目标 活动参与
积极主动
5
劳动纪律
严格遵守
5
团队合作
是否和谐
5
工单填写
是否做到
5
现场4S 清洁)
(整理、整顿、清理、
完整、规范
5
总分
100
教师签名 ：
《《汽汽车《车空汽空调车调系空系统调统维系维护统护与检与检修检修》修》》
冷媒回收加注机安全操作规程
冷媒回收加注机安全操作规程冷媒回收加注机是用于回收和加注冷媒的重要设备，正确的操作规程能够保障工作人员的安全和设备的正常运行。
以下是冷媒回收加注机的安全操作规程，详细介绍了操作前的准备工作、操作步骤以及操作中应注意的安全事项，希望对您有所帮助。
一、操作前的准备工作1. 熟悉设备：在操作冷媒回收加注机之前，必须对设备的结构和工作原理有一定的了解，熟悉设备的使用说明书和安全操作规程。
2. 检查设备：仔细检查设备的各项部件，确保设备无任何损坏或松动，特别是管道和阀门是否密封良好，无漏气现象。
3. 安全区域划定：将操作区域划定为安全区域，并贴有明显的警示标识，禁止无关人员进入。
4. 确定工作人员：指定经过培训的专业人员进行操作，确保其具备安全操作技能。
5. 穿戴个人防护装备：工作人员必须佩戴符合国家标准的个人防护装备，包括安全帽、防护眼镜、耳塞、防护手套、防护鞋等。
6. 准备工具和备品：备齐所需的工具和备品，并妥善保管。
二、操作步骤1. 开启电源：将冷媒回收加注机的电源插头连接到电源插座上，确保电源开关处于关闭状态。
2. 加注冷媒：接通冷媒源，确保管道和阀门的密封性，调整加注压力。
3. 设置操作参数：根据需要设置回收和加注的冷媒类型、压力范围等操作参数。
4. 连接设备：将冷媒回收加注机和被加注设备进行连接，确保连接部件牢固可靠。
5. 开启设备：依次操作电源开关、系统开关，确保设备正常启动。
6. 进行回收加注操作：按照设备使用说明书的要求进行回收和加注操作。
7. 完成操作：按照设备使用说明书的要求，停止冷媒回收加注机的工作，并关闭电源开关和系统开关。
三、安全事项1. 避免超负荷运行：在操作过程中，必须及时调整加注压力和回收速度，避免设备超负荷运行，引发设备故障或事故。
2. 防止冷媒泄漏：加注过程中，要密切注意冷媒的泄漏问题，确保管道和阀门的严密性，及时处理泄漏情况，并做好通风排气工作。
3. 防止电气事故：操作人员必须严格按照设备的电气要求进行操作，避免误触电源开关和系统开关，防止触电事故。
空调AC350
空调AC350---2K型制冷剂回收仪的操作一．回收制冷剂：注意！在回收制冷剂之前需启动空调系统运行几分钟，以便回收时将杂质和油一起带出。
1．将高低压快速阀连接到汽车空调系统的高低压接头上，并打开快速阀的阀门。
2．打开控制面板上的“蓝色”.“红色”开关，歧管表上将显示空调系统压力。
3．按动F键（状态转换），直到绿灯闪烁，此时显示屏显示制冷剂钢瓶允许回收制冷剂的最大量（kg）。
4．按动上下键，设定需回收制冷剂的重量。
5．按动启动/停止键，显示“OPEN”打开相应的阀门，打开回收阀（绿色），当回收量达到设定的极限值，回收停止。
显示“PL”（达到回收前设定的重量限制），若显示“PM”说明工作罐已满。
6．当歧管压力表指示低于“0”时，表示回收工作完成。
若高于“0”时，则按启动/停止键以继续回收。
回收完成，按启动/停止键一秒钟，显示“CLOSE”（关闭相应的阀门），关闭高低压阀门和绿色阀门7．再按启动/停止键，结束回收操作，显示“SCIL”排油信息。
8．打开废冷冻机油排油阀，并记录排油量（ml）。
二．抽真空：1．将高低压快速阀连接到汽车空调高低压接头上，并打开快速阀阀门。
2．按“F”（状态转换）键直到白灯闪烁，显示屏显示“20”表示抽真空时间，按上下键选择需要抽真空的时间。
一般设定为“30”分钟如果调整至“00”就表示仪器会无休止的自动抽真空。
3．按启动/停止键，显示“OPEN”打开抽真空阀（白色），进入倒计时。
4．倒计时结束，显示“CLOSE”，抽真空后自动关闭。
这时关闭真空阀（白色）和高低压歧管阀。
5．按启动/停止键一秒钟，退出抽真空状态。
显示“INOIL”（注入冷冻油）。
三．注油/充注制冷剂：1．根据修理情况，视情添加冷冻油，并参照排出的废冷冻油数量。
2．因为抽真空后系统成真空状态，此时可加冷冻油。
打开高压歧管阀（红色），慢慢打开注油阀（黄色），并注意冷冻油罐上的液面和刻度，下降到所要加注的量时立刻关闭注油阀。
AC350C汽车空调冷媒回收加注机
ROBINAIR罗宾耐尔AC350C汽车空调冷媒回收加注机，汽车制冷剂回收加注机，和冷冻机油回收净化加注检漏订货量（件）|价格（元/件）>1 面议供货总量：100件产天津市地：发货未填写期：发联系信匕給我苗言4加入询盘篮分享到：人人网开心网新浪微博腾讯空间“ ROBINAIR罗宾耐尔AC350C汽车空调冷媒回收加注机，汽车制冷剂回收加注机，和冷冻机油回收净化加注检漏”参数说明“ ROBINAIR罗宾耐尔AC350C汽车空调冷媒回收加注机，汽车制冷剂回收加注机，和冷冻机油回收净化加注检漏”详细介绍新款上市促销天津一级代理罗宾耐尔Robinair制冷剂回收加注机AC 375C-N汽车空调冷媒回收加注机半自动更换制冷剂汽车空调维修保养必用欢迎咨AC350C冷媒回收加注机功用：为大部分车型空调系统的制冷剂和冷冻机油回收、加注量提供准确参考数据，实现制冷剂的回收、净化、加注，对空调系统进行抽真空、保压检漏、补充冷冻机油。
产品优势：《汽车空调制冷剂回收、净化、加注工艺规范》和《汽车空调制冷剂回收、净化、加注机》两个行业标准的参考设备。
开源节流：回收率超过97%，旧制冷剂自动再生功能，降低维修成本；提高客户满意度和忠诚度。
专家功能：包含一万多种车型空调数据，制冷剂、冷冻机油加注量永不岀错使用安全：ABS材料外壳，避免触电的危险；流线型设计，避免发生碰撞而损伤车身油漆。
精准耐用：专利汇流阀集成模块，提高回收和加注精度，降低故障率；电流过载保护功能，保护整机经久耐用。
主要功能：新增智能提示灯，方便远距离实时监控；专利的面板倾斜角度设计，超大的高、低压力表与高亮度幕显示，LCD屏适合远、近、高、低各个方位全面监控，提高维修工作效率。
新增空调系统泄露检查功能，降低返修的风险。
新增空调系统管路压力检测功能，提高回收精度。
新增自检功能，保证设备管路不泄露，节省制冷剂。
新增工作罐压力监控表，保护设备和空调系统。
一键式排气功能，保护设备和空调系统。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
制冷剂回收加注机（AC350C）操作手册
一、制冷剂回收操作
对于符合规定的制冷剂，使用制冷剂回收加注机（AC350C）进行回收（图1）。
图1 AC350C操作面板
1、开机准备。
将AC350C的电源插头接在220V电源上，转动电源开关，操作界面显示主菜单，包括储罐重量和储罐内部的制冷剂重量（图2）。
图2 操作界面显示主菜单
2、排气。
此步骤是对AC350C自身进行排气、清理，应在30秒内完成。
操作方法：
①按下排气键，设备进行排气，2秒后完成。
②按下确认键。
3、回收。
此步骤是将车辆空调系统的制冷剂回收到AC350C中。
操作方法：
①按下回收键，然后按界面提示接好管路及接头。
②设定制冷剂的回收量：利用数字键输入制冷剂重量，按下确认键。
③界面显示“清理管路1分钟”。
设备开始自动进行清理，然后进行回收（图3）。
图3 正在进行制冷剂回收
二、完成回收作业
当界面显示“回收完成”后，按下确认键。
三、制冷剂净化作业
1、净化作业准备及开始
在完成制冷剂回收之后，按下AC350C的确认键，AC350C开始进行排油。
完成后（约10秒），必要时记录排油量。
2、纯度指标检测
使用制冷剂鉴别仪（16910）对加收的制冷剂进行检测。
根据检测结果得出结论。
3、净化操作
若制冷剂纯度达不到要求，则继续进行净化。
四、加注作业
1、加注作业准备及开始
制冷剂净化作业之后，若没有拆卸相关管路，可直接进行下面步骤。
2、检漏
在抽真空之后，可通过保压来进行检漏。
3、视情清洗
4、抽真空
1）在AC350C完成排油之后，按下的确认键，进入抽真空操作菜单。
此时利用数字键
设定抽空时间。
按下确认键，AC350C开始抽真空，时间到，即完成（图3）。
图4 正在抽真空
2）根据界面提示信息，按下确认键，进行保压。
保压时间固定为3分钟（图5）。
图5 正在进行保压
五、补充冷冻油
在补充冷冻油之前，确认冷冻油的贮罐按下确认键，进行注油（见图6）。
通过观察油瓶的油面变化确定已加注的油量。
当达到要求的注油时，停止注油。
注：按下确认键，可暂停注油；按下取消键，可结束注油。
图6 正在注油
六、加注制冷剂
1）按下确认键，进入制冷剂充注菜单，按操作信息进行相应的设置：关闭低压阀，进行单管充注；设定充注重量（对照车辆铭牌信息或查看数据库，并通过数字键输入充注重量），按下确认键（图7）。
图7 设定制冷剂的充注重量
2）设备开始进行充注。
充注完成后，关闭阀门（图8）。
图8 制冷剂充注完成
3）按下确认键。
设备开始清理管路，2分钟后自动完成（图9）。
图9 清理管路
4）按下确认键，返回主菜单。
七、空调系统性能检验
完成制冷剂加注作业后，应进行检验。
1）在制冷装置工作状态下，用检漏设备检测加注阀处有无泄漏。
2）制冷装置高、低压侧压力及空调出风口温度检测应根据汽车制造厂商的要求进行。
可参照以下方法：
①车辆停放在阴凉处，将干湿球温度计放置在空调进风口位置；
②打开车窗、车门；
③打开发动机盖；
④打开所有空调出风口，调节到全开；
⑤设置空调控制器：
——外循环位置；
——强冷；
——A/C开；
——风机转速最高（HI）；
——若是自动空调应设为手动并将温度设定为最低值。
⑥将温度计探头放置在空调出风口内50mm处；
⑦启动发动机，将发动机转速控制在（1500～2000）r/min，使压力表指针稳定；
⑧待温度计显示数值趋于稳定后，读取压力表和温度计的显示值，将所测得的高、低
侧压力、相对湿度、空调进风温度、出风温度与汽车制造商提供的空调性能参数或图表上的参数比较(图10、图11)，如压力表、温度计显示的高、低侧压力和空调出
风温度不在规定的范围内，应对制冷装置做进一步的诊断和检修。
相对湿度：80%
相对湿度：30%
环境温度（o C）
图10 吸气压力与环境温度
相对湿度：90%
8、完成加注作业
确认空调系统工作正常，加注作业完成。
相对湿度：32%
环境温度（o C）
图11 空调出风温度与环境温度。
