220kV线路工程施工组织设计
大土河220kV变~离石220kV变220kV输电线路工程施工组织设计运城市送变电公司2012年10月目录一、工程概况及特点11.1编制说明11.2工程总目标11.3工程概况21.4工程特点3二、施工现场组织机构42.1组织机构52.2工程主要负责人简介62.3主要管理人员职责9三、施工平面布置123.1布置原则123.2施工现场总平面布置123.3工地管理方案13四、施工方案164.1施工准备164.2施工工序总体安排204.3关键工序的施工方法204.4工程成本控制措施及外协实施方案41五、工期及施工进度计划435.1工期规划及要求435.2进度风险分析及针对性措施445.3进度计划控制455.4工期保证的技术组织措施465.5工期违约责任承诺495.6主要设备及材料供应计划50六、质量目标、质量保证体系及技术组织措施516.1质量目标516.2质量管理机构及主要责任526.3质量管理的措施536.4质量管理及技术标准606.5质量保证技术措施及质量违约承诺616.6质量薄弱环节分析及防范措施65七、安全目标、安全保证体系及技术组织措施667.1安全管理目标667.2安全管理组织机构及主要职责667.3安全管理办法及安全管理制度697.4安全组织技术措施707.5重要施工方案和特殊工序的安全过程控制727.6安全因素的评价、识别83八、环境保护及文明施工928.1环境保护928.2加强施工管理、严格环境保护948.3文明施工目标、组织机构和实施方案968.4文明施工考核、管理办法98九、计划、统计和信息管理1009.1计划、统计报表的编制及传递1009.2信息管理1019.3 工程资料管理102附表一施工进度计划横道图附表二施工总平面图一、工程概况及特点1.1编制说明1.1.1编制依据大土河220kV变-离石220kV变220kV输电线路工程设计图纸国家电网公司输变电工程达标投产考核办法（国家电网基建[2011]146号）国家、地方和行业颁发的有关工程建设的法律、法规公司《管理手册程序汇编》及各项工程管理制度类似工程的施工经验现场调查资料等1.1.2职能单位1.1.3计划工期工期要求：开工报告批准后90天内完工。
220kV线路改造工程施工组织设计

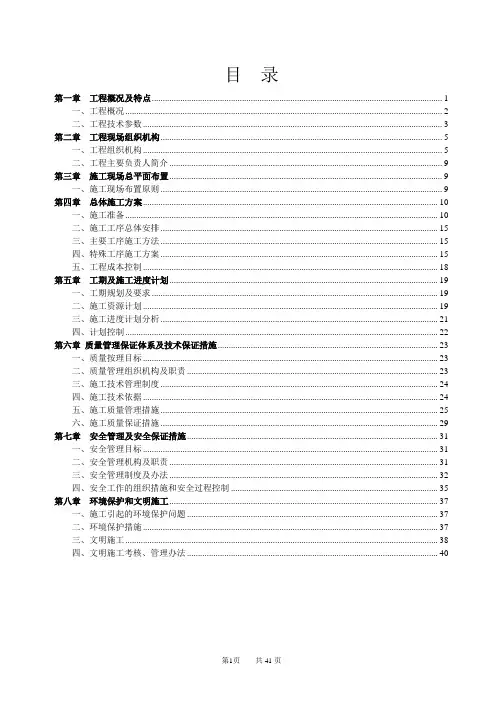

目录第一章工程概况及特点 (1)一、工程概况 (2)二、工程技术参数 (3)第二章工程现场组织机构 (5)一、工程组织机构 (5)二、工程主要负责人简介 (9)第三章施工现场总平面布置 (9)一、施工现场布置原则 (9)第四章总体施工方案 (10)一、施工准备 (10)二、施工工序总体安排 (15)三、主要工序施工方法 (15)四、特殊工序施工方案 (15)五、工程成本控制 (18)第五章工期及施工进度计划 (19)一、工期规划及要求 (19)二、施工资源计划 (19)三、施工进度计划分析 (21)四、计划控制 (22)第六章质量管理保证体系及技术保证措施 (23)一、质量按理目标 (23)二、质量管理组织机构及职责 (23)三、施工技术管理制度 (24)四、施工技术依据 (24)五、施工质量管理措施 (25)六、施工质量保证措施 (29)第七章安全管理及安全保证措施 (31)一、安全管理目标 (31)二、安全管理机构及职责 (31)三、安全管理制度及办法 (32)四、安全工作的组织措施和安全过程控制 (35)第八章环境保护和文明施工 (37)一、施工引起的环境保护问题 (37)二、环境保护措施 (37)三、文明施工 (38)四、文明施工考核、管理办法 (40)第一章工程概况及特点一、工程概况1．工程概述1.北京电力公司为配合中铁电气化局集团中标京石铁路客运专线（JS-1标段）工程建设，对京石客专（中铁二十二局负责标段）用地范围内架空输电线路进行迁改。
根据中铁电气化局提供的资料，其主路在桩号DK31+213处与陈房220kV线路49#--50#档交叉，交叉点处轨顶高程为51.253米，铁路施工时架桥机顶高程为64.596（距地面高度25.0米），而现状陈房220kV线路49#--50#档的下导线距地面高度19.1米，且49#与铁路距离不满足规程要求（规程要求交叉跨越条件下铁塔外缘距铁路轨道中心不小于30米）。
220KV输电线路工程施工组织设计

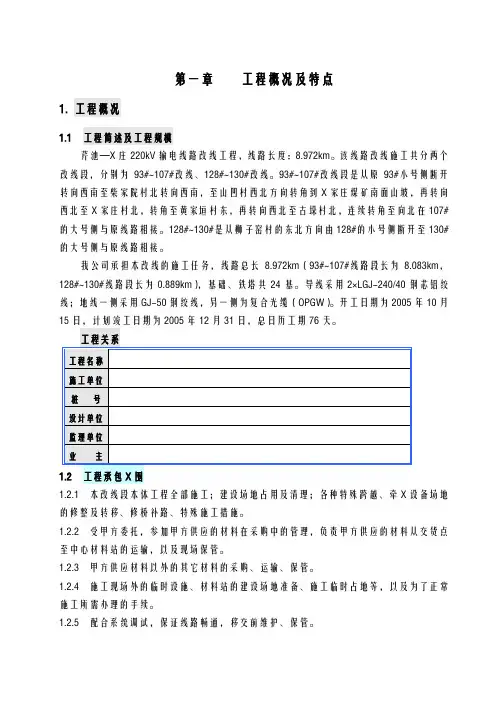

第一章工程概况及特点1.工程概况1.1工程简述及工程规模芹池—X庄220kV输电线路改线工程，线路长度：8.972km。
该线路改线施工共分两个改线段，分别为93#~107#改线、128#~130#改线。
93#~107#改线段是从原93#小号侧断开转向西南至柴家院村北转向西南，至山凹村西北方向转角到X家庄煤矿南面山坡，再转向西北至X家庄村北，转角至黄家垣村东，再转向西北至古垛村北，连续转角至向北在107#的大号侧与原线路相接。
128#~130#是从狮子窑村的东北方向由128#的小号侧断开至130#的大号侧与原线路相接。
我公司承担本改线的施工任务，线路总长8.972km（93#~107#线路段长为8.083km，128#~130#线路段长为0.889km），基础、铁塔共24基。
导线采用2×LGJ-240/40钢芯铝绞线；地线一侧采用GJ-50钢绞线，另一侧为复合光缆（OPGW）。
开工日期为2005年10月15日，计划竣工日期为2005年12月31日，总日历工期76天。
1.2.1本改线段本体工程全部施工；建设场地占用及清理；各种特殊跨越、牵X设备场地的修整及转移、修桥补路、特殊施工措施。
1.2.2受甲方委托，参加甲方供应的材料在采购中的管理，负责甲方供应的材料从交货点至中心材料站的运输，以及现场保管。
1.2.3甲方供应材料以外的其它材料的采购、运输、保管。
1.2.4施工现场外的临时设施、材料站的建设场地准备、施工临时占地等，以及为了正常施工所需办理的手续。
1.2.5配合系统调试，保证线路畅通，移交前维护、保管。
1.2.6竣工后一年内的质量保证。
1.3地形、地质、地貌状况及自然环境沿线由北向南经过的地貌单元主要为中低山区、黄土丘陵。
地形起伏大，冲沟发育。
地质为岩石、粉质粘土、粉土，地下水位较浅，地下水位一般大于10米。
1.5交通情况及地方性材料本线路段处于山区，交通运输较为困难。
地方性材料：砂选用侯马砂，碎石选用翼城石料厂碎石，水泥统一选用翼城水泥厂产品。
220kv线路施工设计完整版
7.3 文明施工的目标、组织机构和实施方案……………45
第八章 计划、统计和信息管理………………………….49
8.1 计划、统计报表的编制与传递…………………….49
8.2 信息管理…………………………………………….49
第九章 危险点分析及预控措施………………………….59
1.2 设计特点…………………………………………………7
1.3 工程特点…………………………………………………7
1.4 影响施工的主要和特殊环节分析………………………7
第二章 施工现场组织机构……………………………….8
2.1 人员组织机构…………………………….8
2.2 各部门职责分工……………………………10
电压等级：220kV
1.2.2 基础
本工程基础为：陶挖基础和挖孔式基础。
1.2.3 杆塔
根据本工程地形、地质及水文气象条件所选杆塔如下：
转角塔:2J1AD-18、2J1A2-15、2J1A1-15。直线塔：2Z1A2-21
1.2.4 导地线
导线选用钢芯铝绞线L7040钢绞线。
1.1.3 施工招标范围
线路部分：施工图纸内的线路安装。包括线路本体工程、杆塔三牌安装、施工道路修筑、杆塔相色油漆、（双回路及以上线路）、辅助施工费用、旧电力拆除、塔基占地及青苗赔偿、架线工作的青苗赔偿、施工临时占用地及施工道路的青苗赔偿、施工场地租用、接地线铺设的青苗赔偿。
1.1.4 施工承包方式
☆《建筑地基基础工程施工质量验收规范》GB50202-2002；
☆《35kV及以上送电线路基本建设工程启动验收规范》
☆《电力安全工作规程（线路部分）》
220KV电力线路施工组织设计

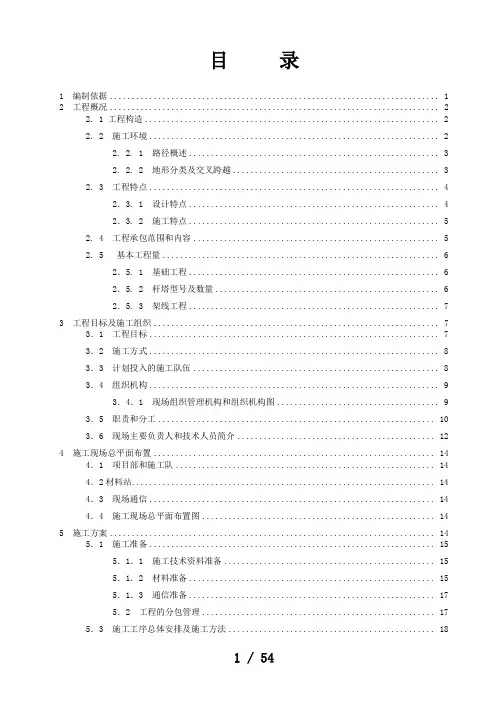

目录1 编制依据 (1)2 工程概况 (2)2. 1 工程构造 (2)2. 2 施工环境 (2)2. 2. 1 路径概述 (3)2. 2. 2 地形分类及交叉跨越 (3)2. 3 工程特点 (4)2．3. 1 设计特点 (4)2．3. 2 施工特点 (5)2. 4 工程承包范围和内容 (5)2. 5 基本工程量 (6)2．5. 1 基础工程 (6)2．5. 2 杆塔型号及数量 (6)2．5. 3 架线工程 (7)3 工程目标及施工组织 (7)3．1 工程目标 (7)3．2 施工方式 (8)3．3 计划投入的施工队伍 (8)3．4 组织机构 (9)3．4．1 现场组织管理机构和组织机构图 (9)3．5 职责和分工 (10)3．6 现场主要负责人和技术人员简介 (12)4 施工现场总平面布置 (14)4．1 项目部和施工队 (14)4．2材料站 (14)4．3 现场通信 (14)4．4 施工现场总平面布置图 (14)5 施工方案 (14)5．1 施工准备 (15)5．1．1 施工技术资料准备 (15)5．1．2 材料准备 (15)5．1．3 通信准备 (17)5．2 工程的分包管理 (17)5．3 施工工序总体安排及施工方法 (18)5．3．1 施工工序总体安排及施工方法简介 (18)5．3．2 土石方施工 (21)5．3．3 基础工程 (21)5．3．4 杆塔组立 (22)5．3．5 架线工程 (22)6 施工计划及保证工期的主要措施 (23)6．1 工期目标 (23)6．7．1 施工组织 (23)6．7. 2 材料供应 (25)6．8 计划、统计和信息管理 (25)6．9 计划控制 (27)6．9．1 施工计划控制程序 (27)6．9．2 施工计划控制程序图 (27)7 质量目标、质量保障要点及技术组织措施 (28)7．1 质量方针和质量目标 (28)7．2 质量管理组织机构及主要职责 (28)7．2．1 质量管理组织机构 (28)7．2．2 质量管理机构的主要职责 (29)7．3 本工程施工主要采用的管理制度、标准和技术规范 (30)7．3．1 主要管理制度 (30)7．3．2 主要质量标准和技术规范 (30)7．4 公司“质量方针”的贯彻落实 (31)7．4．1 事前控制质量管理组织机构 (31)7．4．2 强化过程控制 (32)7．5 送电施工过程控制框图 (33)7．6 影响工程质量主要因素的控制 (33)7．6．1 材料控制 (33)7．6．3 工程质量薄弱环节及预防措施 (35)7．6．4 质量“通病”的预防措施 (36)7．7 成品的保护措施 (39)7．8 工程档案资料的管理 (39)7．9 QC小组活动规划 (39)8 安全目标、安全保证体系及技术组织措施 (40)8．1 安全管理目标 (40)8．2 安全管理组织机构及职责 (41)8．2．1 安全管理组织机构图 (41)8．2．2 安全管理组织机构的主要职责 (41)8．3 安全管理制度及办法 (42)8．3．1 安全管理制度 (43)8．3．2 安全管理办法 (43)8．4 安全组织技术措施 (43)8．4．5 架线施工 (45)8．5 重要施工方案和特殊施工工序的安全过程控制 (45)8．5．1 带电跨越电力线路 (45)8．5．2 跨越公路放线 (46)8．5．3 防感应电措施 (46)9 环境保护及文明施工 (47)9．1 环境保护 (47)9．1．1 沿途环境状况 (47)9．1．2 环境保护措施 (47)9．2 文明施工的目标、组织机构和实施方案 (49)9．2．1 文明施工目标 (49)9．2．2 文明施工组织机构 (50)9．3 文明施工考核、管理办法 (50)220KV电力线路迁改工程施工组织设计1 编制依据(1)哈齐铁路客运专线220KV电力线路迁改工程施工招标文件。
