PCB工艺设计规范
PCB工艺设计规范标准[详]
![PCB工艺设计规范标准[详]](https://img.taocdn.com/s3/m/362e305727284b73f2425034.png)
xxxxxxxxx有限公司企业技术规范PCB工艺设计规范目次前言 (11)1范围和简介 (12)1.1范围 (12)1.2简介 (12)1.3关键词 (12)2规范性引用文件 (12)3术语和定义 (12)4PCB叠层设计 (13)4.1叠层方式 (13)4.2PCB设计介质厚度要求 (14)5PCB尺寸设计总则 (14)5.1可加工的PCB尺寸范围 (14)5.2PCB外形要求 (16)6拼板及辅助边连接设计 (17)6.1V-CUT连接 (17)6.2邮票孔连接 (18)6.3拼板方式 (19)6.4辅助边与PCB的连接方法 (21)7基准点设计 (23)7.1分类 (23)7.2基准点结构 (23)7.2.1拼板基准点和单元基准点 (23)7.2.2局部基准点 (23)7.3基准点位置 (24)7.3.1拼板的基准点 (24)7.3.2单元板的基准点 (25)7.3.3局部基准点 (25)8器件布局要求 (25)8.1器件布局通用要求 (25)8.2回流焊 (27)8.2.1SMD器件的通用要求 (27)8.2.2SMD器件布局要求 (28)8.2.3通孔回流焊器件布局总体要求 (30)8.2.4通孔回流焊器件布局要求 (30)8.2.5通孔回流焊器件印锡区域要求 (30)8.3波峰焊 (31)8.3.1波峰焊SMD器件布局要求 (31)8.3.2THD器件布局通用要求 (33)8.3.3THD器件波峰焊通用要求 (34)8.3.4THD器件选择性波峰焊要求 (34)8.4压接 (38)8.4.1信号连接器和电源连接器的定位要求 (38)8.4.2压接器件、连接器禁布区要求 (39)9孔设计 (42)9.1过孔 (42)9.1.1孔间距 (42)9.1.2过孔禁布设计 (42)9.2安装定位孔 (42)9.2.1孔类型选择 (42)9.2.2禁布区要求 (43)9.3槽孔设计 (43)10走线设计 (44)10.1线宽/线距及走线安全性要求 (44)10.2出线方式 (45)10.3覆铜设计工艺要求 (47)11阻焊设计 (48)11.1导线的阻焊设计 (48)11.2孔的阻焊设计 (48)11.2.2测试孔 (48)11.2.3安装孔 (48)11.2.4定位孔 (49)11.2.5过孔塞孔设计 (49)11.3焊盘的阻焊设计 (50)11.4金手指的阻焊设计 (51)11.5板边阻焊设计 (52)12表面处理 (52)12.1热风整平 (52)12.1.1工艺要求 (52)12.1.2适用范围 (52)12.2化学镍金 (52)12.2.1工艺要求 (52)12.2.2适用范围 (53)12.3有机可焊性保护层 (53)12.4选择性电镀金 (53)13丝印设计 (53)13.1丝印设计通用要求 (53)13.2丝印内容 (53)14尺寸和公差标注 (55)14.1需要标注的内容 (55)14.2其它要求 (55)15输出文件的工艺要求 (56)15.1装配图要求 (56)15.2钢网图要求 (56)15.3钻孔图内容要求 (56)16背板部分 (56)16.1背板尺寸设计 (56)16.1.1可加工的尺寸范围 (56)16.1.3开窗和倒角处理 (57)16.2背板器件位置要求 (57)16.2.1基本要求 (57)16.2.2非连接器类器件 (57)16.2.3配线连接器 (57)16.2.4背板连接器和护套 (59)16.2.5防误导向器件、电源连接器 (60)16.3禁布区 (62)16.3.1装配禁布区 (62)16.3.2器件禁布区 (62)16.4丝印 (65)17附录 (66)17.1“P CBA 五种主流工艺路线” (66)17.2背板六种加工工艺 (67)17.3其它的特殊设计要求 (69)18参考文献.......................................... 错误!未定义书签。
PCB工艺规范及PCB设计安规原则
PCB工艺规范及PCB设计安规原则为确保PCB（Printed Circuit Board）设计的质量和可靠性，制定并遵守一系列工艺规范以及安全规则是非常重要的。
本文将阐述PCB工艺规范及PCB设计的安规原则。
一、PCB工艺规范1.板材选择：-必须符合设计要求的电气性能、机械性能、尺寸等要求；-必须符合应用环境的工作温度范围。
2.排布与布线：-尽量减少板上的布线长度，增加抗干扰能力；-根据电路频率、信号速度等要求合理设计布线；-所有布线层之间，要合理选用必要的接地和供电是层，增强电磁兼容性。
3.参考设计规则：-依据电路功能和各器件的规格书，正确设计布线规则；-合理设置电线宽度、间隙及线距。
4.等电位线规定：-等电位线使用实线表示；-必须保证等电位线闭合，不得相互交叉。
5.电气间隙要求：-不同电压等级的电源线，必须保持一定的电气间隙，避免跳线；-电源与信号线应尽量分成两组布线；-信号线与信号线之间应保持一定距离，以减少串扰。
6.焊盘设计：-合理布局焊盘和接插件位置；-焊盘和焊孔的直径、间距等必须满足可焊性和可靠性要求。
7.线宽、间隔规定：-根据电流、信号速度和PCB层数等因素，合理决定线宽和线距；-涂阻焊层的孔内径要适应最小焊盘直径；8.焊盘过孔相关规范：-不得将NC、不焊接引脚和地板连接到焊盘；-必需焊接的引脚应通至PCB底面或RX焊盘，不得配通至其他焊盘。
二、PCB设计的安规原则1.电源输入与保护：-保证电流符合设计要求，在输入端添加过压、过流、短路等保护电路。
2.信号线与地线的安全：-信号线与地线应保持一定距离，以避免干扰和电磁辐射；-尽量避免使用跳线。
3.防静电保护：-添加ESD保护电路，提高抗静电能力；-配置合适的接地网络，减少静电影响。
4.温度管理：-避免过大的电流密度，以减少热量；-根据散热要求设计散热装置。
5.安全封装：-选择符合安全认证标准的元器件封装；-避免封装错误和元器件方向错误。
PCB设计工艺规范
PCB设计工艺规范浙江达峰科技企业标准Q/ZDF 005－2006 印制线路板工艺设计规范2006－03－01公布2006－03－01实施浙江达峰科技公布目录前言一、PCB板设计工艺要求 (1)1. PCB板机插设计工艺要求2. PCB板波峰焊设计工艺要求3. PCB板手插件设计工艺要求4. PCB板贴片设计工艺要求5. PCB板ICT设计工艺要求6. PCB板灌胶设计工艺要求7. 焊盘设计工艺要求二、元器件设计工艺要求 (21)1. 元器件设计跨距要求2. 机插元器件编带要求三、初样、正样、小批判审工艺要求 (22)1. 微电脑操纵器初样/正样评审要求2. 微电脑操纵器小批判审要求四、提供设计文件的要求 (23)前言随着本公司生产设备的不断引进、工艺水平逐步的提升，将原杭州达峰电子工艺科公布的《PCB板设计规范》替换为浙江达峰科技企业标准Q/ZDF 005－2006《印制线路板工艺设计规范》，参照电子行业先进的工艺要求、同时结合本公司产品开发、生产的特点进行了修订。
本次修改将开发、生产中的问题点及体会进行提炼，融入该规范中，使之更具合理性和可操作性；本工艺设计规范自实施之日起，原杭州达峰电子——DF-PAA/G1《PCB板设计规范》作废。
本工艺设计规范由浙江达峰科技工艺科提出。
本工艺设计规范由浙江达峰科技工艺科负责起草。
本工艺设计规范要紧起草人：严利强。
本工艺设计规范于2006年3月1日实施，版本为A。
浙江达峰科技企业标准Q/ZDF 005－2006印制线路板工艺设计规范一、PCB板设计工艺要求1.PCB板机插设计工艺要求1.1线路板长宽尺寸的大小，线路板的有效长为 150～330mm. 宽为80～250mm。
以定位孔所在的两平行边为长边。
示意见图1-1： (单位为: mm)工艺边圆角处理图1-11.2线路板定位孔及盲区规定：主定位孔所在的两边须为直角边，主定位孔所在的宽边有缺角的边须加工艺角补成直角边。
PCB电路板PCB设计工艺规范
PCB电路板PCB设计工艺规范PCB（Printed Circuit Board）是电子电路的重要组成部分，是连接电子元器件的基础。
PCB设计工艺规范是为了确保电路板的质量和可靠性，规范设计人员在设计和制造过程中的操作和要求。
下面将介绍一些常见的PCB设计工艺规范。
1.设计规范-PCB尺寸规范：根据电路板的应用需求，确定最佳的尺寸和形状。
-层压结构规范：根据电路板的复杂度和布线需求，选择适当的层压结构。
-线宽线间规范：根据电流和阻抗需求，确定电路板上的线宽和线间距。
-焊盘规范：确定焊盘的尺寸、形状和间距，以确保焊接质量。
-组件布局规范：合理布置电子元器件，使得信号传输和散热均衡。
2.贴片工艺规范-引脚间距规范：根据元器件的引脚间距，确定元器件的位置和布局。
-焊膏剂规范：选择适当的焊膏剂，并控制其厚度和分布，以确保焊接质量。
-焊接温度规范：根据元器件和焊接材料的要求，确定合适的焊接温度。
-退锡规范：通过合适的退锡工艺，确保焊接点的可靠性和连接性。
3.线路布线规范-信号完整性规范：根据信号传输特性和电磁兼容性要求，确定合适的线路布线规范。
-电源和地线规范：保持电源和地线的稳定性和布线规范，以提供可靠的电源和接地。
-信号层划分规范：根据布线需求和层压结构，确定信号层的划分和连接方式。
4.工艺控制规范-正确的板材选择：根据电路板的应用和环境要求，选择合适的板材。
-禁忌设计规范：避免设计不合理的布线，如绕线锯齿状、封装阻挡焊盘等。
-高速信号特殊处理规范：对于高速信号，需要特殊处理，如规范的阻抗匹配、信号层堆叠等。
-容错性设计规范：在设计过程中考虑到制造过程中的不确定因素，增强电路板的容错性。
5.丝印和标识规范-丝印的位置和内容规范：确定电路板上的标识位置和内容，包括元器件的位置和器件类型。
-标示符规范：标示电路板的版本号、日期、厂家等信息，以便追踪和维护。
PCB设计工艺规范的目的是确保电路板的质量和可靠性，避免在制造和使用过程中的潜在问题。

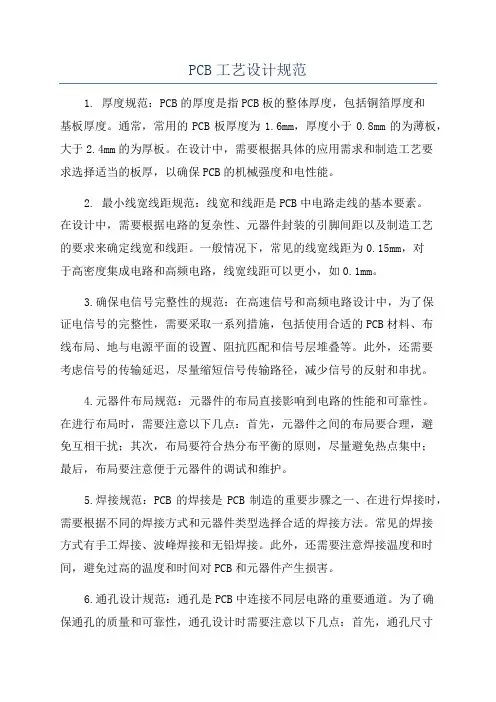

PCB工艺设计规范
PCB工艺设计规范1. 厚度规范：PCB的厚度是指PCB板的整体厚度，包括铜箔厚度和基板厚度。
通常，常用的PCB板厚度为1.6mm，厚度小于0.8mm的为薄板，大于2.4mm的为厚板。
在设计中，需要根据具体的应用需求和制造工艺要求选择适当的板厚，以确保PCB的机械强度和电性能。
2. 最小线宽线距规范：线宽和线距是PCB中电路走线的基本要素。
在设计中，需要根据电路的复杂性、元器件封装的引脚间距以及制造工艺的要求来确定线宽和线距。
一般情况下，常见的线宽线距为0.15mm，对于高密度集成电路和高频电路，线宽线距可以更小，如0.1mm。
3.确保电信号完整性的规范：在高速信号和高频电路设计中，为了保证电信号的完整性，需要采取一系列措施，包括使用合适的PCB材料、布线布局、地与电源平面的设置、阻抗匹配和信号层堆叠等。
此外，还需要考虑信号的传输延迟，尽量缩短信号传输路径，减少信号的反射和串扰。
4.元器件布局规范：元器件的布局直接影响到电路的性能和可靠性。
在进行布局时，需要注意以下几点：首先，元器件之间的布局要合理，避免互相干扰；其次，布局要符合热分布平衡的原则，尽量避免热点集中；最后，布局要注意便于元器件的调试和维护。
5.焊接规范：PCB的焊接是PCB制造的重要步骤之一、在进行焊接时，需要根据不同的焊接方式和元器件类型选择合适的焊接方法。
常见的焊接方式有手工焊接、波峰焊接和无铅焊接。
此外，还需要注意焊接温度和时间，避免过高的温度和时间对PCB和元器件产生损害。
6.通孔设计规范：通孔是PCB中连接不同层电路的重要通道。
为了确保通孔的质量和可靠性，通孔设计时需要注意以下几点：首先，通孔尺寸应符合元器件引脚和焊盘的要求；其次，通孔布局应合理，避免通孔过多导致PCB变形和信号串扰；最后，通孔孔径和层数需要根据通孔负载和导通电流来确定。
以上是几个常见的PCB工艺设计规范，通过遵循这些规范可以有效地提高PCB设计的质量和可靠性。
PCB设计与工艺规范
❖ 在双面或多层印制电路板中，相邻两层印制导线 ，宜相互垂直走线，或斜交、弯曲走线，力求避 免相互平行走线。
❖ 印制导线布线应尽可能短，特别是电子管栅极、 晶体管的基极和高频回路更应注意布线要短
PCB走线要求
❖ 印制电路板上安装有高压或大功率器件时，要尽 量和低压小功率器件的布线分开。并注意印制导 线与大功率器件的连接设计和散热设计。
❖
①、如果使用走线，应将其尽量加粗：PCB上的接
地连接如要考虑走线时，设计应将走线尽量加粗。这是一
个好的经验法则，但要知道，接地线的最小宽度是从此点
到末端的有效宽度，此处“末端”指距离电源连接端最远
的点。
❖
②、应避免地环路：例如电源线和地线的位置良好
配合，可以降低电磁干扰的可能性。如果电源线和地线配
❖ 技术要点 找出最佳的温度曲线 温度曲线处于良好的受控状态
❖ 技术分类： 按热传播方式：传导、辐射、对流 按焊接形式：局部焊接、整体焊接
回流焊工艺
❖ 热风回流炉基本结构
回流炉子按PCBA温度变化分为：预热区、恒温区、再流区、冷却区
❖ 工艺窗口
器件对热风回流焊的影响 热风回流焊不能控制局部温度 不能焊接高温器件、焊锡封装的组件、热容量大器件
❖ 作为高速数字电路的输入端和输出端用的印制导 线，应避免相邻平行布线。必要时，在这些导线 之间要加接地线。
❖ 为了减少电磁干扰，需要时，数字信号线可靠近 地线布设。地线可起屏蔽作用。
❖ 在高频电路中，为减少寄生反馈耦合，必要时需 设置印制导线保护环或保护线，以防止振荡和改 善电路性能。
❖ 模拟电路Байду номын сангаас入线最好采用保护环，以减少信号线 与地线之间的电容。
PCB生产工艺流程设计规范
一次銅
D、外层干膜流程介绍
☺ 流程介绍:
前处理
压膜
曝光
显影
☺ 目的:
经过钻孔及通孔电镀后,内外层已经连通,本制程制作外 层干膜,为外层线路的制作提供图形。
外层干膜—前处理介绍
☺ 前处理:
目的:去除铜面上的污染物，增加铜面粗糙度,以利于压膜制程 重要原物料：磨刷
☺ 压膜(Lamination):
分类以及它的制造工艺。
A. 以材料分 a. 有机材料 酚醛树脂、玻璃纤维/环氧树脂、Polyimide、BT等皆属之。 b. 无机材料 铝基板、铜基板、陶瓷基板等皆属之，主要取其散熱功能。
B. 以成品软硬区分 a. 硬板 Rigid PCB b. 软板 Flexible PCB 见图1.3 c. 软硬结合板 Rigid-Flex PCB 见图1.4
晶圓
第0層次
第4層次 (Gate)
第3層次 (Board)
第1層次 (Module)
第2層次 (Card)
– 2、PCB的演变
1.早於1903年Mr. Albert Hanson（阿尔伯特.汉森）首创利用“线路 ”(Circuit)观念应用于电话交换系统上。它是用金属箔切割成线路导体，将 之粘于石蜡纸上，上面同样粘上一层石蜡纸，成了现今PCB的构造雏形。如 下图：
2L 3L 4L 5L
Layer 1 Layer 2 Layer 3 Layer 4 Layer 5 Layer 6
层压工艺—压合介绍
• 压合:
• 目的:通过热压方式将叠合板压成多层板 • 主要生产辅料: 牛皮纸、钢板
压力
可叠很多层
热板
钢板 牛皮纸 承载盘
层压工艺—后处理介绍
• 后处理: • 目的: • 对层压后的板经过磨边;打靶;铣边等工序进行初步的外形处理以便后
PCB板工艺设计规范
在BOTTOM面无 大体积、太重的 表贴器件.
1、片式器件：A≦0.075g/ mm2 2、翼形引脚器件： A≦0.300g/ mm2 3、J形引脚器件： A≦0.200g/ mm2 4、面阵列器件：A≦0.100g/ mm2
· 若有超重的器件必须布在BOTTOM面,则 应通过验证.
24
PCB板基本布局要求（四）
55mil…… 40mil以下按4mil递减,如： 36mil、 32mil、28mil、
24mil…… ▪ 器件引脚直径与PCB板焊盘孔径的对应关系,以及二次电源插针焊脚与通孔
回流焊的焊盘孔径对应关系如下表：
15
器件库选择型要求（二）
器件引脚直径（D） D≦1.0mm
PCB焊盘孔径/插针通孔回 流焊焊盘孔径
2、要便于生产时插装.
3、尺寸较长的器件,长度方向 应按与传送方向一致,如图：
4、通孔焊盘与QFP、SOP、连接器 和BGA丝印间距离＞10mm, 与SMT器件焊盘＞2mm.
5、过孔焊盘与传送边距离＞10mm, 与非传送边距离＞5mm
▪ 高热器件的安装方式要易于操作和焊接； ▪ 当器件的发热密度超过0.4W/cm3时,单位靠器件引脚和本体不足充分散热,
应采用散热网、汇流条等措施来提高过热能力.
13
三、器件库选择型要求
14
器件库选择型要求（一）
❖已有PCB元件封装库的选用应确认无误
▪ PCB上已有元件库器件的选用应保证封装与元件物外形轮廓、引脚间距、通 孔直径等相符.
19
器件库选择型要求（六）
❖ 膨胀系数偏差大的处理
除非经实验验证没有问题,否则就不能选用和PCB板热膨胀系数差 别太大的无引脚表贴器件,这会使焊盘拉脱.；
研发PCB工艺设计规范
研发PCB工艺设计规范PCB工艺设计规范是指在PCB（Printed Circuit Board，印刷电路板）的研发过程中，对于工艺设计方面的规定和要求。
下面是一些PCB工艺设计规范的主要内容。
一、PCB基本要求：1.PCB尺寸要求：根据产品的要求确定PCB板的尺寸，确保适配产品的安装空间。
2. 板厚要求：根据工作环境和产品需求，选择合适的PCB板厚度，一般常见的有1.6mm、1.2mm等。
3.线宽线距要求：线宽线距的设计应根据当前工艺的可制作能力来确定，以确保良好的导电性和线路稳定性。
4.成品层数要求：根据电路复杂度和成本预算，确定合适的PCB成品层数，一般有单层、双层、四层和六层等多种选择。
5.焊盘要求：焊盘的设计应符合电子组件的封装规范，确保焊接质量和可靠性。
6.阻抗控制要求：对于需要控制阻抗的高速电路，需要进行相应的设计，包括不同层之间的层间间距和层间阻抗的控制等。
二、布局要求：1.分区布局：将PCB板按不同功能区域进行分割，并合理安排各个功能模块之间的布局，以减少干扰和噪声。
2.电源分布：合理规划电源的布局，避免不同模块之间的电源干扰。
3.外围组件布局：将与外界接口相关的元器件（如插座、开关等）布置在PCB板的边缘位置，方便与外部连接。
4.散热设计：应根据电路功耗和特殊需求，设计适当的散热结构，保证电路工作的稳定性和可靠性。
5.丝印标识：在PCB板上设置必要的丝印标识，包括元器件的标记和位置，方便装配和维修。
三、走线要求：B走线：根据USB接口的设计规范，确保信号走线的绝对长度尽量短，并避免过量的串扰和信号损耗。
2.高速信号走线：对于高速信号线，应根据特定的信号完整性和阻抗控制需求进行布线，使用差分对布线和控制串扰。
3.电源线走线：为了避免电源噪声和电压降，应将电源线尽量走短，减少电流回路的阻抗。
四、焊接要求：1. DRC检查：在PCB设计完成后，进行DRC（Design Rule Check）检查，确保焊盘和元器件之间的间距和尺寸符合要求。
PCB工艺设计规范
3.6点数：通常用于衡量自动装贴设备和自动光学检测设备动作效率的数值，应用到PCB上就定义为：凡是四个或四个脚位以下的单个器件为一个点，IC或排阻每四个脚位为一个点。
4.规范内容
4.1 SMT段工艺要求，凡设计有SMD器件的PCB必须满足以下要求。
2)器件间距的摆放要求如表4；
说明：表示跳线表示卧式器件
式中D为器件直径，d为器件引脚直径。
表4
4.2.8卧式器件焊盘的设计要求跳线和卧式元件机插时引脚内弯方式，焊盘设计应为元件孔靠焊盘外侧。（如图8）
图8
4.2.9立式器件的摆放要求：(目前我公司没有立式器件自动插件机，暂不作要求)。
4.3插件作业(含波峰焊接工艺、测试工艺)的PCB设计要求：
3．定义
3.1 Mark点：也叫基准点，为自动贴装，自动检测设备提供共同的可测量点，保证了自动贴装和自动检测的每个设备能精确地定位电路图案。
3.2定位孔：为自动插件设备(如AI/JV)和各类检测设备(如ICT，AOI，FCT等)对产品精确定位而专门设计的孔。
3.3过孔：从印制板的一个表层延展到另一个表层的导通孔。
2)相同类型器件应尽量放在同一区域；
3)不同位置的线材应选用不同颜色的线材；
4)对于TO-92封装的三极管的脚位应以品字形排列。
4.3.6插件元件孔设计要求：
1)插件4148、0.5W稳压二级管、1/6W、1/4W电阻、瓷片电容、8050、8550、D667等常用三级管、常用普温和高温电解电容、标准DIP封装等器件孔径应为：0.9MM；
图14
3)不能将SMD元件的焊盘作为测试点；
4)测试点的位置都应在焊接面上；
PCB电路板工艺设计规范
PCB电路板工艺设计规范一、目的针对PCB板的设计，为了能够规范化和标准化，以满足生产工艺的要求。
二、规范内容一）、印制板结构1.PCB尺寸板厚应在PCB文件中标明确定尺寸，特别是部份PCB板需要与壳体配装的，必须将其误差范围写明，如USB板；目前板厚规格：0.8mm、1.0mm、1.2mm、1.6mm、2.0mm、2.5mm、3.0mm、3.5mm等。
2.PCB的板角应为R型倒角为方便单板加工，不拼板的单板板角为R型倒角，对于有工艺边和拼板的单板，工艺边应为R角型倒角，一般圆角直径为≥φ3，小板可以适当调整，有特殊要求按结构图表示方法明确标出R大小，以便厂家加工。
3.为提高机插效率，尽量将小块PCB 拼接成大块PCB，拼板要求拼成矩形且以从传板方向测量X＞Y，PCB 的四个角要求倒圆角，Ｒ≥3mm(图1)，以保证自动传板机构的正常工作，避免卡板造成停机或损坏PCB。
图14.工艺边4.1.元器件的外侧距边缘太近，应在传板轨道两边增加工艺边，工艺边宽度为≥5mm（设备加工最低要求）图2。
图2为保证在PCB板在过波峰焊、回流焊等时，传送轨道的链爪不碰到元器件，元器件的外侧距PCB板边缘≥5mm，若达不到则需加工艺边来满足生产工艺要求。
4.2.若PCB板上有大面积开孔（异形缺口）与传板边（工艺边）连接处较小（小于该板的1/2的），应在开孔（异形缺口）与传板边的地方，将开孔（异形缺口）补全，以避免焊接时造成漫锡和板变形，补全部分和原有的PCB部分要以单边几点（开邮票孔）连接，在波峰后将多余部分去掉(图3)。
图3在采用邮票孔时，应注意搭边应均匀分布在每块拼板的四周，以避免焊接时由于 PCB 板受力不均匀而导致变形。
邮票孔的位置应靠近PCB板内侧,防止拼板分离后邮票孔处残留的毛刺影响客户的整机装配。
5.PCB设计尺寸贴片机：PCB设计MAX320 mm×320 mm，MIN 70mm×100mm；AI机插：PCB设计MAX508mm×381mm，MIN50mm×50mm；波峰焊：目前公司的波峰焊机宽度一般为300mm以内为宜，最宽为350mm，故PCB板宽不能超过330mm；一般原则：当PCB单板的尺寸小于50mm×50mm时，必须做拼板；拼板的尺寸不可以太大，也不可以太小，以生产、测试、装配工程中便于生产设备的加工和不产生较大的变形为宜。
PCB板工艺设计规范
PCB板工艺设计规范PCB（Printed Circuit Board，印刷电路板）是现代电子产品中不可或缺的基础组成部分之一、在设计和制造过程中，必须遵循一定的工艺规范，以保证PCB的性能、可靠性和可制造性。
本文将介绍一些常见的PCB板工艺设计规范。
1.PCB板设计流程PCB板设计流程包括原理图设计、器件布局、线路布线、标准化、设计验证、文件生成和生产准备等多个环节。
在设计过程中，应严格遵循设计流程，确保设计的准确性和可靠性。
2.材料选择PCB板的材料包括基板、贴片元件、焊膏、印刷墨水、包装材料等。
在选择材料时，应考虑其适应性、耐久性和可靠性。
同时，还应根据设计要求选择适当的材料。
3.线路布线规范线路布线是PCB设计中最关键的环节之一、在布线过程中，应考虑信号完整性、阻抗匹配、信号干扰、耐噪声性能等因素。
同时，还应避免线路交叉、线宽过窄、走线过长等问题。
4.元器件布局规范元器件布局是影响PCB性能和可靠性的关键因素之一、在布局过程中，应根据电路功能、布线需求和散热要求合理安排元器件的位置。
同时，还应避免元器件之间的相互干扰和过度热耦合现象。
5.焊盘设计规范焊盘是焊接电子元器件和PCB板之间的连接部分。
在设计焊盘时，应确保焊盘与元件脚的匹配度，避免过大或过小。
同时，还应根据焊接工艺要求选择合适的焊盘形状和尺寸。
6.过孔设计规范过孔是连接PCB板上不同层的电气信号或电流的通道。
在设计过孔时，应考虑通孔的大小、位置、形状和数量。
同时，还应避免过孔过多或过大，以避免影响PCB的机械强度和信号完整性。
7.丝印和文字标记规范丝印和文字标记是PCB上用于标识元器件、引脚和其他关键信息的印刷内容。
在设计丝印和文字标记时，应保证其清晰可读，大小适中，位置准确。
同时，还应注意不要与焊盘或其他元器件发生冲突。
8.PCB板尺寸和外形规范PCB板的尺寸和外形是根据设备安装和连接要求确定的。
在设计PCB板尺寸和外形时，应考虑到外部连接和固定设备的需求，确保PCB与其他设备之间的良好适配。
PCB设计工艺规范
PCB设计工艺规范一、概述二、布局规范1.PCB布局应符合电信号传输、电源分离和散热等特殊要求。
2.元器件应尽量按照功能分类，并根据其引脚数和电压等级进行合理排布。
3.PCBA板边缘应保留足够的空间用于安装和装配。
4.PCB上应有足够的装配间距，以便于元器件的安装和调试。
5.控制板的高频电路应尽量远离其他板块，减少相互干扰。
三、阻抗控制规范1.对于高频信号线路，应根据信号频率计算并控制阻抗。
2.对于差分信号线，应保持两个信号线的阻抗匹配。
3.PCB的阻状变化应符合信号传输的需求。
4.使用符合工艺要求且稳定的材料和工艺来控制阻抗。
四、封装规范1.元器件在PCB上的封装应符合国际标准，如IPC-7351等。
2.封装的引脚应正确标识，并与器件的引脚一一对应。
3.封装的安装方向应正确且一致。
五、布线规范1.信号线和地线应分开布线，以减少干扰。
2.信号线和电源线应相互垂直布线，以减少串扰。
3.控制板的重要信号线应尽量短且直接。
4.高速布线应使用差分布线技术，减少串扰和信号失真。
六、焊接规范1.针对手焊和自动焊两种焊接方式，设计合适的焊盘和焊垫。
2.焊盘和焊垫应具有合适的大小和间距，以方便焊接操作。
3.焊盘和焊垫的形状、位置和尺寸应符合焊接工艺要求。
七、质量控制规范1.PCB设计应符合ISO9001等国际质量管理体系认证要求。
2.在布局和布线过程中，应预留合适的测试点和测试接口，以便后续的功能测试和故障排除。
3.PCB设计应经过严格的验证和检验，确保电气性能满足要求。
4.PCB制造过程中应严格按照工艺规范进行生产操作，确保产品质量。
八、总结PCB设计工艺规范是保证设计质量和可靠性的重要依据。
遵循规范可以提高设计效率、减少错误和故障，确保PCB制造过程的顺利进行。
通过制定和实施一套完整的工艺规范，可以提高产品的品质水平和竞争力，满足客户的需求和要求。
PCB板工艺设计规范
PCB板工艺设计规范PCB（Printed Circuit Board）板工艺设计规范是指在PCB设计与制作过程中需要遵守的一系列规范和标准。
下面将介绍一些常见的PCB板工艺设计规范。
1.PCB板材选择：PCB板材是PCB制作的基础，应根据电路设计要求和成本因素选择适当的材料。
常见的PCB板材有FR-4（玻璃纤维板）、FR-2（纸质基板）和金属基板等。
2.线宽与线距：PCB布线时，线宽和线距的选择受到制造工艺和电路要求的限制。
一般而言，线宽、线距的设计应符合PCB厂商的要求，尽量选择合适的数值，同时考虑信号完整性和阻抗匹配等要求。
3.阻抗控制：在高速电路设计中，阻抗控制是非常重要的。
设计师需要根据电路特性和信号传输要求，合理选择PCB板材、线宽和线距等参数，以确保阻抗匹配。
同时，在设计过程中还需考虑终端阻抗匹配和线路长度匹配。
4.过孔设计：PCB板设计中常用的连接方式是通过过孔实现的。
在过孔设计时，需要注意过孔尺寸、过孔通孔和过孔孔容等因素。
尺寸过大或过小都会影响PCB板的性能和可靠性，因此在设计中应保证过孔的合理布局和尺寸。
5.接地和分层：在高密度PCB设计中，接地和分层是非常重要的。
正确地布置接地和分层层次可以有效地减少电磁干扰和串扰。
设计时需要根据信号类型和敏感性，合理地划分信号层、地层和电源层，并且合理规划信号的走向。
6.焊盘设计：焊盘设计是PCB板工艺设计中的重要环节。
在焊盘设计中，需要考虑焊盘的尺寸、形状和数量。
合理的焊盘设计可以提高元件的焊接质量和可靠性。
7.线路布局：线路布局是PCB板工艺设计中的核心环节。
合理的线路布局可以确保信号的稳定传输，减少信号跨越和串扰的问题。
在布局时要避免长线与短线相交，尽量采用直线布线和90度转角。
8.引脚排列：元件引脚排列的合理性直接影响到PCB板的布局和元件的方便性。
在引脚排列时要尽量避免交叉引脚和交错引脚，以减少信号干扰和布线困难。
9.文档和标记：总之，PCB板工艺设计规范是确保PCB设计和制作过程顺利进行的重要依据。
PCB工艺设计规范
PCB 板设计规范文件编号： QI-22-2022A 版本号： A/0 编写部门：工程部编写：职位： 日期：审核：职位： 日期：批准：职位：日期：生效日期2022.10.28修改内容换版版本02.................................................................................................................................1.PCB 板设计需要有产品名称，版本号，设计日期及商标。
2.产品名称，需要通过标准化室拟定，如果是工厂的品牌，那末可以采用红光厂注册商标( )商标需要统一字符大小，或者同比例缩放字符。
不能标注商标的，HG 或者HGP 冠于产品名称前。
3.版本的序列号，可以用以下标识REV0 ，0~9, 以及0.0 ，1.0，等，弱小改动用.A 、.B 、.C 等区分。
具体要求如下：① 如果PCB 板中线条、元件器结构进行更换，一定要变更主序号，即从1.0 向2.0 等跃迁。
②如果仅仅极小改动，例如，部份焊盘大小；线条粗细、走向挪移；插件孔径，插件位置不变则主级次数可以不改，升级版只需在后一位数加之A 、B 、C 和D，五次以上改动，直接升级进主位。
③考虑国人的需要，常规用法，不使用4.0 序号。
④如果改变控制IC，原来的IC 引脚不通用，请改变型号或者名称。
⑤PCB 版本定型，技术确认BOM 单下发之后，工艺再改文件，请在原技术责任工程师确认的版本号后加入字符( -G)。
工艺部门多次改动也可参照技术部门数字序号命名，例如，G1 ，G2 向上升级…等。
4.PCB 板日期，可以用以下方案标明。
XX-YY-ZZ，或者，XX/YY/ZZ。
XX 表示年，YY 表示月，ZZ 表示日。
例如：11-08-08，也可以11-8-8，或者，11/8/8。
PCB 板设计一定要放日期标记。
PCB设计与工艺规范
pcb设计与工艺规范ppt xx年xx月xx日•引言•pcb设计基础•pcb制作工艺目录•pcb检验规范•pcb设计规范•pcb设计实例分析01引言定义PCB设计和工艺规范的目标和意义简要介绍PCB在电子产品中的重要作用目的和背景强调PCB设计在电子产品中的重要性介绍PCB设计对产品性能、可靠性、成本等方面的影响pcb设计的重要性说明本PPT的制作目的和内容安排强调PCB设计和工艺规范对于提高产品质量和生产效率的重要性制作目的02 pcb设计基础PCB的基本组成PCB是Printed Circuit Board的缩写，指印制电路板，主要由导电路径、绝缘材料和支撑结构组成。
PCB的分类根据制作工艺的不同，PCB可分为单面板、双面板和多层板等；根据用途的不同，PCB可分为信号板、电源板和接口板等。
pcb设计基本知识1pcb设计原则23PCB设计应保证电气性能可靠，满足安全、环保和耐候性等方面的要求。
可靠性PCB设计应优化导电路径，减少信号延迟，提高系统效率。
高效性PCB设计应方便插件和拔插件，便于维修和更换元件。
可维护性确定需求明确电路的功能需求、性能指标和安全规范等。
PCB审核与修改检查PCB图，修正错误并进行优化。
设计预处理根据需求进行原理图设计和元器件选型。
PCB制作将PCB图送至制作商制作成PCB板。
PCB绘制使用EDA软件绘制PCB图，完成元件布局和导电路径布设。
元件焊接与调试将元件焊接在PCB板上并进行系统调试，确保满足设计要求。
pcb设计流程03 pcb制作工艺制作流程•确定设计方案：根据产品功能和规格要求，确定PCB板材、尺寸、布线等设计方案。
•准备材料：准备板材、铜箔、焊锡、清洁剂等材料，以及钻孔、铣削、沉孔等机械加工设备和工具。
•制作板框：将板材加工成适当大小的板框，以便放置PCB板。
•制作铜箔线路：利用铜箔和绝缘材料制作出所需要的线路图形。
•制作焊盘和元件孔：在铜箔线路的指定位置制作出焊盘和元件孔。
PCB工艺设计规范标准(全面)
标题研发工艺设计规范编号第 I 条页次制订部门版次001 制订日期2010-10－07图 38 :BGA测试焊盘示意图[59]如果PCB没有波峰焊工序,且BGA的Pitch≥1.0mm,不进行塞孔。
BGA下的测试点,也可以采用一下方法:直接BGA 过孔做测试孔,不塞孔,T面按比孔径大5mil阻焊开窗,B面测试孔焊盘为32mil,阻焊开窗40mil。
7.3 焊盘的阻焊设计[60]推荐使用非阻焊定义的焊盘(Non Solder Mask Defined)。
图 39 :焊盘的阻焊设计[61]由于PCB厂家有阻焊对位精度和最小阻焊宽度的限制,阻焊开窗应比焊盘尺寸大6mil 以上(一边大3mil),最小阻焊桥宽度3mil。
焊盘和孔、孔和相邻的孔之间一定要有阻焊桥间隔以防止焊锡从过孔流出或短路。
阻焊非阻焊定义的焊盘Non Solder Mask Defined阻焊定义的焊盘Solder Mask Defined标题研发工艺设计规范编号第 I 条页次制订部门版次001 制订日期2010-10－07[80]条形码(可选项):●方向:条形码在PCB上水平/垂直放置,不推荐使用倾斜角度；●位置:标准板的条形码的位置参见下图；非标准板框的条形码位置,参考标准板条形码的位置。
图 52 :条形码位置的要求[81]元器件丝印:●元器件、安装孔、定位孔以及定位识别点都对应的丝印标号,且位置清楚、明确。
●丝印字符、极性与方向的丝印标志不能被元器件覆盖。
●卧装器件在其相应位置要有丝印外形(如卧装电解电容)。
[82]安装孔、定位孔:安装孔在PCB上的位置代号建议为“M**”,定位空在PCB上的位置代号建议为“P**”。
[83]过板方向:对波峰焊接过板方向有明确要求的PCB需要标识出过板方向。
适用情况:PCB设计了偷锡焊盘、泪滴焊盘、或器件波峰焊接方向有特定要求等。
[84]散热器:需要安装散热器的功率芯片。
若散热器投影比器件大,则需要用丝印画出散热片的真实尺寸大小。
pcb工艺的设计规范
