双三极管震荡电路图
(完整版)振荡电路大全

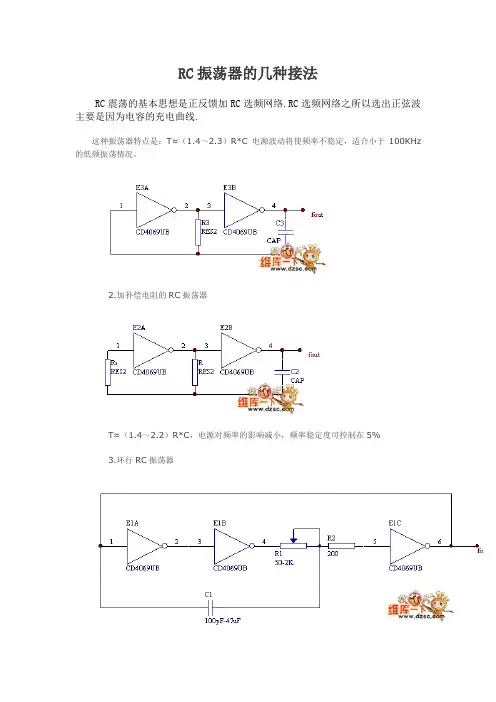

RC振荡器的几种接法RC震荡的基本思想是正反馈加RC选频网络.RC选频网络之所以选出正弦波主要是因为电容的充电曲线.这种振荡器特点是：T≈（1.4～2.3）R*C 电源波动将使频率不稳定，适合小于100KHz 的低频振荡情况。
2.加补偿电阻的RC振荡器T≈（1.4～2.2）R*C，电源对频率的影响减小，频率稳定度可控制在5%3.环行RC振荡器4.采用TTL反相RC振荡器，频率可达50MHz5.采用两三极管构成的RC振荡器,其中R5=R8，R7=R6，C5=C6RC文氏电桥震荡器的计算说明这个电路由RC串并网络构成选频网络，同时兼作正反馈电路以产生振荡，两个电阻和电容的数值各自相等。
负反馈电路中有两个二极管，它们的作用是稳定输出信号的幅度。
也可以采用其他的非线形元件来自动调节反馈的强度，以稳定振幅，如：热敏电阻、场效应管等。
该电路输出波形较好，缺点是频率调节比较困难。
RC文氏电桥振荡电路RC文氏电桥振荡器的电路如图1所示，RC串并联网络是正反馈网络，由运算放大器、R3和R4负反馈网络构成放大电路。
图1 RC文氏电桥振荡器C 1R1和C2R2支路是正反馈网络，R3R4支路是负反馈网络。
C1R1、C2R2、R3、R4正好构成一个桥路，称为文氏桥。
RC串并联选频网络的选频特性RC串并联网络的电路如图2所示。
RC串联臂的阻抗用Z1表示，RC并联臂的阻抗用Z2表示。
图2 RC串并联网络RC串并联网络的传递函数为式（1）……………….当输入端的电压和电流同相时，电路产生谐振，也就是式（1）是实数，虚部为0。
令式（1）的虚部为0，即可求出谐振频率。
谐振频率对于文氏RC振荡电路，一般都取R=R1 = R2，C=C1 = C2时，于是谐振角频率:频率特性幅频特性相频特性文氏RC振荡电路正反馈网络传递函数的幅度频率特性曲线和相位频率特性曲线如图3所示。
(a) 幅频特性曲线 (b) 相频特性曲线图3 RC串并联网络的频率响应特性曲线反馈系数当满足R=R1 = R2，C=C1 = C2条件，且当f=f0时的反馈系数此时反馈系数与频率f0的大小无关，此时的相角ϕF=0︒。
网上收集整理的双稳态电路
电源接通时，一个三极管始终保持截止状态不变，另一个三极管始终保持饱和状态不变。
当有外来信号触发时，原来截止的变为饱和状态，原来饱和的变为截止状态。
但经过一段时间，两个三极管又恢复到原来的状态不变，这种电路只有一种稳定的状态，叫做单稳态电路，如图1-4-4所示。
三极管单稳态电路的用途也很广，如延时电路等。
在电子电路中。
其双稳态电路的特点是：它有两个稳定状态，在没有外来触发信号的作用下。
电路始终处于原来的稳定状态。
由于它具有两个稳定状态，故称为双稳态电路。
在外加输入触发信号作用下，双稳态电路从一个稳定状态翻转到另一个稳定状态。
双稳态电路在自动化控制中有着广泛的应用。
图1 是用分立元件构成双稳态电路的基本形式，图2 是电路中各点电压波形。
晶体管P NP 型V1 、V2 是二个反相器。
交叉耦合构成双稳态电路，每个反相器的输出端通过电阻分别耦合到另一个反相器的输入端。
由于反相器的输入和输出信号是反相的，很容易形成二个稳定状态：V1 截止V2 导通。
这是一个稳定状态；反之，V1 导通，V2 截止，这又是一个稳定状态；Rc1 、Rc2 是V1 、V2 的负载电阻，Rk 、Rk2 是二个晶体管级间耦合电阻。
为了保证晶体管快速截止，用RB1 、RB2 及电源EB 为各个晶体管的基极提供反偏置。
两管集电极的A 点和 B 点是两个输出端，这种电路一般是对称的，即Rc1=Rc 2,RB2=RB2 ，两管参数亦应相同。
图3 是用集成电路与非门构成的双稳态电路( 又称R-S 触发器) 。
它是由与非门1 、门 2 交叉耦合组成。
它有两个稳定状态：一个是门1 导通、门 2 截止，输出端Q=0 ，ō =1 ；另一个稳定状态是门1 截止、门2 导通，输出端Q=1 ，ō =0 。
如果不考虑输入触发信号的作用，当门1 导通，门2 截止时，Q 端的低电平反馈到门2 的输入端，保证门2 的截止，同时ō端的高电平又反馈到门1 的输入端，保证门1 的导通，因而这一稳定状态得以保持住；同理，门1 截止，门 2 导通，亦能保持住这一稳定状态。
双稳态多谐振荡器电路及应用
双稳态多谐振荡器电路及应用
什么叫双稳态多谐振荡器?
双稳态多谐振荡器又称正反器，此种电路具有两个稳定状态，其中任一个三极管ON时，另一个一定OFF，若无任何触发信号输入，此一状态便恒定不变。
若触发信号使原来ON的变成OFF，则原来OFF的必转为ON，此种状态会继续保持至下一触发信号。
双稳态多谐振荡器电路及工作原理
如图一所示，虽然Q1 Q2使用相同编号晶体管，偏压条件相同，但因晶体电流增益β的差异，必定有一三极管会进入饱和状态VCE=0.2V。
另一三极管在无法获得偏压状况下，会被强迫截止。
在此假设Q1 ON、Q2 OFF，C1充电至VCC，C2=0，当输入负脉冲信号至二个三极管基极时，Q1 Q2同时OFF，Q2因为重新获得偏压而导通，Q1因电容电压VC1 =VCC，无法马上获得偏压，所以Q2 ON而迫使Q1 OFF后，C1经RB2放电，C2充电至VCC。
当第二个负脉冲进入时，状况相反使Q1 ON，Q2 OFF，如此周而复始，若无输入信号则电路保持当时状态，所以正反器有记忆作用。
图二为其波形。
图一双稳态震荡器
图二
双稳态多谐振荡器应用
开关电路:
当按下S1时VT1为OFF VD1灭，VT1为ON VD2亮，放开S1后，保持这个状态
当按下S2时VT1为ON VD1亮，VT1为OFF VD2灭，放开S2后，保持这个状态
图3
直流电机正反转电路
下面这个驱动继电器用于控制电机正反转
图4
本文来自: 原文网址：/sch/jcdl/0082121.html。
20种滤波、放大、稳压、振荡、整流模拟电路技术原理及作用图文并茂(自动化、电子等电控类专业)
20种滤波、放大、稳压、振荡、整流模拟电路设计原理及作用图文并茂一、前言对模拟电路的掌握分为三个层次。
初级层次是熟练记住这二十个电路，清楚这二十个电路的作用。
只要是电子爱好者，只要是学习自动化、电子等电控类专业的人士都应该且能够记住这二十个基本模拟电路。
中级层次是能分析这二十个电路中的关键元器件的作用，每个元器件出现故障时电路的功能受到什么影响，测量时参数的变化规律，掌握对故障元器件的处理方法；A、定性分析电路信号的流向，相位变化；B、定性分析信号波形的变化过程；C、定性了解电路输入输出阻抗的大小，信号与阻抗的关系。
有了这些电路知识，您极有可能成长为电子产品和工业控制设备的出色的维修维护技师。
高级层次是能定量计算这二十个电路的输入输出阻抗、输出信号与输入信号的比值、电路中信号电流或电压与电路参数的关系、电路中信号的幅度与频率关系特性、相位与频率关系特性、电路中元器件参数的选择等。
达到高级层次后，只要您愿意，受人尊敬的高薪职业：电子产品和工业控制设备的开发设计工程师将是您的首选职业。
二、桥式整流电路1、二极管的单向导电性：A、伏安特性曲线：B、理想开关模型和恒压降模型：2、桥式整流电流流向过程：输入输出波形：3、计算：Vo,Io,二极管反向电压。
三、电源滤波器1、电源滤波的过程分析：波形形成过程：2、计算：滤波电容的容量和耐压值选择。
四、信号滤波器1、信号滤波器的作用：与电源滤波器的区别和相同点：2、LC串联和并联电路的阻抗计算，幅频关系和相频关系曲线。
3、画出通频带曲线。
计算谐振频率。
五、微分和积分电路1、电路的作用，与滤波器的区别和相同点。
2、微分和积分电路电压变化过程分析，画出电压变化波形图。
3、计算：时间常数，电压变化方程，电阻和电容参数的选择。
六、共射极放大电路1、三极管的结构、三极管各极电流关系、特性曲线、放大条件。
2、元器件的作用、电路的用途、电压放大倍数、输入和输出的信号电压相位关系、交流和直流等效电路图。
国外新型孪生功率管及功放电路

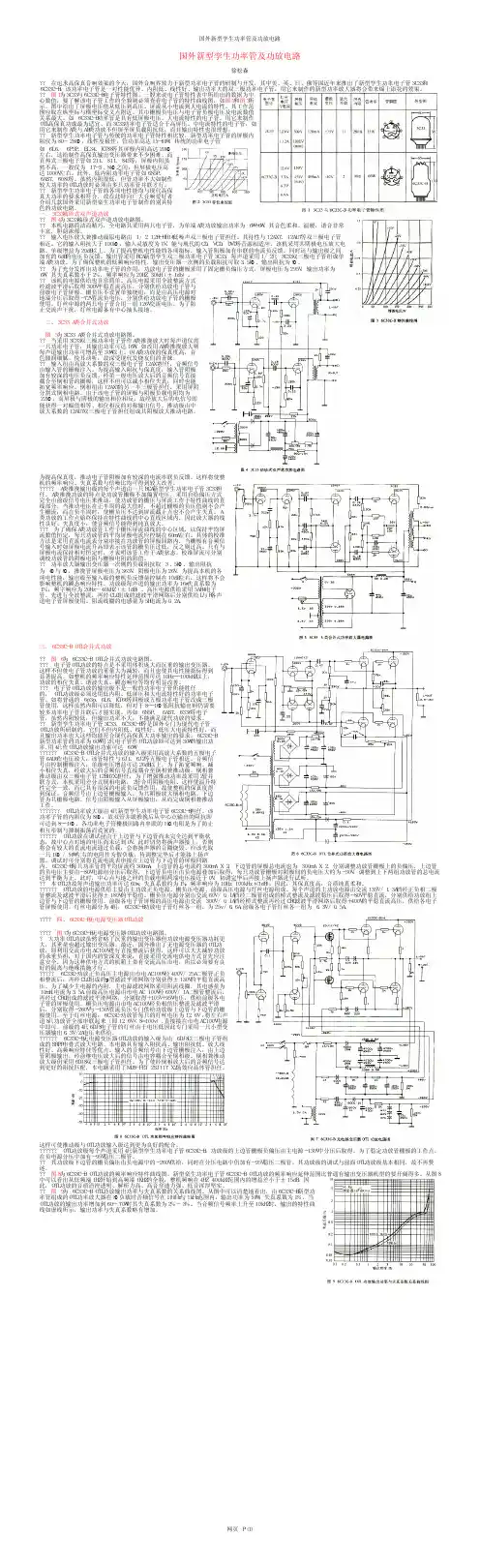

国外新型孪生功率管及功放电路国外新型孪生功率管及功放电路 徐松森 ？？ 在追求高保真音响效果的今天，国外音响界致力于新型功率电子管的研制与开发，其中美、英、日、俄等国近年来推出了新型孪生功率电子管３Ｃ３３和６Ｃ３３Ｃ－Ｂ。
该功率电子管是一对性能优异、内阻低、线性好、输出功率大的双三极功率电子管，用它来制作的新型功率放大器将会带来锦上添花的效果。
？？ 图１为３Ｃ３３与６Ｃ３３Ｃ－Ｂ电子管特性图。
一骰来说电子管特性表中所给出的数据为中心数值，要了解该电子管工作的全貌则必须查看电子管的特性曲线图，如图２和图３所示。
图中给出了屏极电压值从低压到高压、屏流从小电流到大电流的特性。
其工作范围应取在纵坐标与横坐标交叉点附近。
其巾栅极负电压与电子管负极电压及电流数值关系最大。
如 ６Ｃ３３Ｃ－Ｂ功率管是具有低屏极电压、大电流特性的电子管。
用它来制作ＯＴＬ高保真功成最为适宜、而３Ｃ３３功率电子管适合于高屏压。
中电流特性的电子管，如用它来制作Ａ类与ＡＢ类功放不但屏至屏负载阻抗低，而目输出特性也很理想。
？？ 新型孪生功率电子管与传统的功率电子管特性相比较，新型功率电子管的屏极内阻仅为８０－２８０O，线性度极佳，管功率高达１５－６０Ｗ。
传统的功率电子管如 ６Ｌ６、 ６Ｐ３Ｐ、ＥＬ３４、ＫＴ８８等其屏极内阻高达２０ｋO左右，这给制作高保真输出变压器带来不少困难。
而直热式三极电子管如２１１、８１１、８４５等，屏极内阻虽然不高，一般仅为 １７－３ ．８ｋO之间，但屏极电压高达１０００Ｖ左右。
此外，低内阻功率电子管如６Ｎ５Ｐ、６ＡＳ７、６０８０等。
虽然内阻很低，但管功率不大如制作较大功率的ＯＴＬ功放时必须由多只功率管并联才行。
？？ 新型孪生功率电子管的各项电性能均与现代高保真大功率的要求相符合，故在此特向广大音响爱好者介绍几款国外采用新型栾生功率电子管制作的别具特色的功放电路。
一、３Ｃ３３袖珍式双声道功放？？ 图４为３Ｃ３３袖珍式双声道功放电路图。
双极型三极管及其放大电路
上式中的后一项常用 ICEO 表示，ICEO 称穿透电流。 则
一般情况下， ICBO和ICEO很小可忽略 。可得
IC IB IC IB
电气与电子工程学院
第2章 双极型三极管及其放大电路
2.1.3 三极管的伏安特性曲线
三极管的伏安特性曲线是指三极管各电极电压与电流
之间的关系曲线，它是分析放大电路的重要依据。
因为输入回路和输出回路之间可以承受因为输入回路和输出回路之间可以承受几几千伏千伏的高压并且工作稳定无触点使用寿命长传的高压并且工作稳定无触点使用寿命长传输效率高现已广泛用于电气绝缘电平转换级间耦输效率高现已广泛用于电气绝缘电平转换级间耦合驱动电路开关电路斩波器多谐振荡器信号合驱动电路开关电路斩波器多谐振荡器信号隔离级间隔离脉冲放大电路数字仪表远距离信隔离级间隔离脉冲放大电路数字仪表远距离信号传输脉冲放大固态继电器号传输脉冲放大固态继电器ssrssr仪器仪表通仪器仪表通信设备及微机接口中
三极管电流测量数据
IB(mA) IC(mA) IE(mA) 0 <0.001 <0.001 0.02 0.70 0.72 0.04 1.50 1.54 0.06 2.30 2.36 0.08 3.10 3.18
由此实验及测量结果可得出如下结论： (1)观察实验数据中的每一列，可得
IE IC I B
当UBE<死区电压，UCE≤UBE，三极管处于放大状态。 当UBE<死区电压，UCE>UBE，三极管处于饱和状态。
电气与电子工程学院
第2章 双极型三极管及其放大电路
2.1.5 三极管的主要参数
三极管的连接方式
IC C1 IB + Rb T +C2 Rc VCC
三极管震荡电路原理
在基极偏置里，你认为47k很大吗？你要知道，静态Ib通常是微安级的，这个电阻做实验调整吧
低电平肯定能停振
这个电路你从那里看来，感觉不是很好
参考资料：匿名回答提交回答取消
2011-9-22 00:39 满意回答 这有正反馈的啊，看不出来吗？
假设B极为正，那C极为负，C2接地那端就为正，那个晶振发生串联谐振，相当于短路线，C2的电压就正反馈到BE两端了——这就是正反馈了。
f的计算公式：f＝1/（2π*sqrt（L*C1C2/（C1+C2））），sqrt里面的东西是开平方的，平方根的符号不好打啊。
三极管震荡电路原理（带315M声表） 2011-9-20 22:47 提问者： 流质县 | 浏览次数：826次
求教下这张图中的三极管是如何起振的，其中的“IN”端口应该是需要进行ASK调制的数字信号能震荡，而这个图中的震荡不需要正反馈就可以建立吗？问题补充：
这是所谓的电容三点式，315M的晶振是稳定振荡频率用的。上面那个计算公式算出来的频率应该和这晶振的差不多。否则没法振起来的
原理上，就是这样了，电容，电感三点式的振荡电路都是这样的
这么高的频率，能不能振，还要做很多工作.
还有，第一楼解释的正反馈是错误的，其他的就对了追问那这样的话如果需要通过“IN”端口控制电路停振的话，请问我需要在“IN”端口输入一个什么样的信号呢？低电平吗？被47K这样大的电阻隔离之后输入的信号还会对振荡电路产生影响吗？
关于电路的起振我大概明白了，不过这样看起来的话如果想通过“IN”端口使其停振似乎不太容易呢，这是一个315M无线遥控发射电路部分，“IN”端口是控制其震荡和停振的……
三极管的原理及作用及电路图
三极管原理我以NPN三极管为例为你说明三极管的原理：首先三极管是由两个P-N结够成，NPN三极管就是两头是N型，中间是P型。
N端为电子端，P端为空穴端在制造三极管时，要把发射区的N型半导体电子浓度做的很大，基区P型半导体做的很薄，当基极的电压大于发射极电压（硅管要大0.7V，锗管要大0.3V）而小于集电极电压时，这时发射区的电子进入基区，进行复合，形成IE；但由于发射区的电子浓度很大，基区又很薄，电子就会穿过反向偏置的集电结到集电区的N型半导体里，形成IC；基区的空穴被复合后，基极的电压又会进行补给，形成IB。
晶体三极管具有放大、开关、振荡、混频、频率变换等作用，通常晶体三极管可以处理的功率至几百W，频率至几百MHz左右。
这样的晶体三极管是在一个本征半导体中由三层n型半导体和p型半导体构成的。
本章学习晶体三极管所具有的NPN型和PNP型结构以有晶体三极管的命名方法，并且从称为基极、集电极、发射极的三个电极中流过的电流值来研究晶体三极管中电流的流动方法和作用。
然后，为了能够正确地作用晶体三极管，对晶体三极管的最大额定值、晶体三极管上施加的电压和电流的关系等进行分析。
2.1 晶体三极管是P型和N型半导体和有机组合2.1.1 晶体三极管的各种各样形状和名称晶体三极管有三只脚，有的金属壳相当于其中一只脚。
如图2.1所示，对应于不同的用途，有各种各样形状的三极管。
另外，晶体三极管的名称根据JIS C 7012，按图2.3所示那样决定。
从晶体三极管的名称，我们可以了解其大致的用途和结构。
2.1.2 晶体三极管的结构和电路符号晶体三极管按结构粗分有npn型和pnp型两种类型。
Npn型如图2.2(a)所示，两端是n型半导体，中间是p型半导体。
Pnp 型如同图(b)所示，两端是p型半导体，中间是n型半导体。
在图2.2(a)、(b)中，被夹在中间的p型以及n型半导体部分，宽度只有数微米程度，非常的薄，这一部分称为基区（base:B）。
三极管的三种基本放大电路
基极放大电路共基极的放大电路，如图1所示，图1 共基极放大电路主要应用在高频放大或振荡电路，其低输入阻抗及高输出阻抗的特性也可作阻抗匹配用。
电路特性归纳如下：输入端（EB之间）为正向偏压，因此输入阻抗低（约20～200 ）输出端（CB之间）为反向偏压，因此输出阻抗高（约100k～1M ）。
电流增益：虽然AI小于1，但是RL / Ri很大，因此电压增益相当高。
功率增益：由于AI小于1，所以功率增益不大。
共发射极放大电路共发射极的放大电路，如图2所示。
图2 共发射极放大电路因具有电流与电压放大增益，所以广泛应用在放大器电路。
其电路特性归纳如下：输入与输出阻抗中等（Ri约1k～5k ；RO约50k）。
电流增益：电压增益：负号表示输出信号与输入信号反相（相位差180°）。
功率增益：功率增益在三种接法中最大。
共集电极放大电路共集电极放大电路，如图3所示，图3 共集电极放大电路高输入阻抗及低输出阻抗的特性可作阻抗匹配用，以改善电压信号的负载效应。
其电路特性归纳如下：输入阻抗高（Ri约20k ）；输出阻抗低（RO约20）。
电流增益：电压增益：电压增益等于1，表示射极的输出信号追随着基极的输入信号，所以共集极放大器又称为射极随耦器（emitte r follow er）。
功率增益Ap= AI × Av≈β，功率增益低。
三极管三种放大电路特性比较。
(完整版)双三极管多谐振荡器电路工作原理
双三极管多谐振荡器电路工作原理双三极管多谐振荡器电路工作原理多谐振荡器电路是一种矩形波产生电路.这种电路不需要外加触发信号,便能连续地, 周期性地自行产生矩形脉冲.该脉冲是由基波和多次谐波构成,因此称为多谐振 荡器电路. 电路结构1.路图2.把双稳态触发器电路的两支电阻耦合支路改为电容耦合支路.那么电路就没有稳 定状态,而成为无稳电路3.开机:由于电路参数的微小差异,和正反馈使一支管子饱和另一支截止.出现一个暂 稳态.设Q1饱和,Q2截止.工作原理正反馈: Q1饱和瞬间,VC1由+VCC 突变到接近于零,迫使Q2的基极电位VB2瞬间下 降到接近 —VCC,于是Q2可靠截止.注：为什么Q2的基极产生负压，因为Q1导通使Q1 集电极的电压瞬间接近于零，电容C1的正极也接近于零，由于电容两边电压不能突变使得电容的负端为—VCC。
2.第一个暂稳态:C1放电:C2充电:3.翻转:当VB2随着C1放电而升高到+0.5V时,Q2开始导通,通过正反馈使Q1截止,Q2饱和. 正反馈:4.第二个暂稳态:C2放电:C1充电:5.不断循环往复,便形成了自激振荡6.振荡周期: T=T1+T2=0.7(R2*C1+R1*C2)=1.4R2*C7.振荡频率: F=1/T=0.7/R2*C8..波形的改善: 可以同单稳态电路,采用校正二极管电路下面我们来做一个实验：如图振荡周期: T=1.4R2*C=1.4*10000Ω*0.00001F=0.14s=140ms此图利用Multisim仿真软件去求出时间与实际的偏差数据测量图：此图测量了Q2的基极和集电极极，集电极的波形相当于图的矩形波，基极波形相当于图的锯齿波。
波形图：根据测量图可知震荡周期为：146ms 根据公式计算得的时间为：140 ms 误差是有的，木有百分百准确。
振荡电路大全
RC振荡器的几种接法RC震荡的基本思想是正反馈加RC选频网络.RC选频网络之所以选出正弦波主要是因为电容的充电曲线.这种振荡器特点是：(1.4〜2.3 ) R*C电源波动将使频率不稳定，适合小于100KHZ 的低频振荡情况。
2.加补偿电阻的RC振荡器(1.4〜2.2 ) R* C,电源对频率的影响减小，频率稳定度可控制在5%3.环行RC振荡器4.采用TTL反相RC振荡器，频率可达50MHz5.采用两三极管构成的RC振荡器，其中R5=R8 , R7=R6 , C5=C6K8KES2PlWPU£5CAPigJS-TRC文氏电桥震荡器的计算说明这个电路由RC串并网络构成选频网络，同时兼作正反馈电路以产生振荡，两个电阻和电容的数值各自相等。
负反馈电路中有两个二极管，它们的作用是稳定输出信号的幅度。
也可以采用其他的非线形元件来自动调节反馈的强度，以稳定振幅，如：热敏电阻、场效应管等。
该电路输出波形较好，缺点是频率调节比较困难。
T二就RC文氏电桥振荡电路RC 文氏电桥振荡器的电路如图1所示，RC 串并联网络是正反馈网络，由运 算放大器、R 和R 负反馈网络构成放大电路。
GR 和GR 支路是正反馈网络，RR 支路是负反馈网络。
CR 、GR 、R 、R 正 好构成一个桥路，称为文氏桥。
RC 串并联选频网络的选频特性RC 串并联网络的电路如图2所示。
RC 串联臂的阻抗用Z i 表示，RC 并联臂的 阻抗用Z 2表示。
RC 串并联网络的传递函数为u Zi+4 /j o c i )+s /(i + jffi)]图1 RC 文氏电桥振荡器 图2 RC 申并联网络[&"（1/頂。
1）]（1 + 頂&%）+ &+ （1 / j s +:j 位R】択卫。
* + C*j / C7j + 氏wU+2+刍+）（瞄弓-—....= -. E'. ■- I .. 式（1）当输入端的电压和电流同相时，电路产生谐振，也就是式（1）是实数，虚部为0。
三极管多谐振荡器
多谐振荡器电路是一种矩形波产生电路.这种电路不需要外加触发信号,便能连续地, 周期性地自行产生矩形脉冲.该脉冲是由基波和多次谐波构成,因此称为多谐振荡器电路.
电路结构
1.路图
2.把双稳态触发器电路的两支电阻耦合支路改为电容耦合支路.那么电路就没有稳定状态,而成为无稳电路
3.开机:由于电路参数的微小差异,和正反馈使一支管子饱和另一支截止.出现一个暂
稳态.设BG1饱和,BG2截止.
工作原理
正反馈: BG1饱和瞬间,VC1由+EC突变到接近于零,迫使BG2的基极电位VB2瞬间下降到接近-EC,于是BG2可靠截止.
2.第一个暂稳态:
C1放电:
C2充电:
3.翻转:当VB2随着C1放电而升高到+0.5V时,BG2载始导通,通过正反馈使BG1截止,B G2饱和.
正反馈:
4.第二个暂稳态:
C2放电:
C1充电:
5.不断循环往复,便形成了自激振荡
6.振荡周期: T=T1+T2=0.7(RB2*C1+RB1*C2)=1.4RB*C
7.振荡频率: F=1/T=0.7/RB*C
8..波形的改善: 可以同单稳态电路,采用校正二极管电路。
两只NPN三极管组成的互补对称无稳态振荡器电路原理分析
无稳态多谐振荡器是一种简单的振荡电路。
它不需要外加激励信号就便能连续地、周期性地自行产生矩形脉冲.该脉冲是由基波和多次谐波构成，因此称为多谐振荡器电路。
多谐振荡器可以由三极管构成，也可以用555或者通用门电路等来构成。
用两只三极管组成的多谐振荡器，通常叫做三极管无稳态多谐振荡器。
在本例中我们将用两只三极管制作一个多谐振荡器，并用它驱动两只不同颜色的发光二极管。
在制作完成时，我们能看到两只发光二极管交替点亮，并且我们可以通过调整电路的参数来调整发光管点亮的时间。
三极管多谐振荡器的电路原理图：下面我们将简要分析该电路的工作原理：上图所示为结型晶体管自激或称无稳态多谐振荡器电路。
它基本上是由两级RC藕合放大器组成，其中每一级的输出藕合到另一级的输入。
各级交替地导通和截止，每次只有一级是导通的。
从电路结构上看，自微多谐振荡器与两级Rc正弦振荡器是相似的，但实际上却不同。
正弦振荡器不会进入截止状态．而多谐振荡器却会进入截止状态。
这是借助于Rc耦合网络较长的时间常数来控制的。
尽管在时间上是交替的，可是这两级产生的都是矩形波输出。
所以多谐振荡器的输出可取自任何一级。
电路上电时，Vcc加到电路，由于两只三极管都是正向偏置的故他们处于导通状态，此外，还为藕合电容器Cl和C2充电到近于Vcc电压。
充电的路径是由接地点经过晶体管基极，又通过电容器而至Vcc电源。
还有些充电电流是经过R1和R2的，从而导致正电压加在基极上，使晶体管导电量更大，因而使两级的集电极电压下降。
两只晶体管不会是完全相同的，因此，即使两级用的是相同型号的晶体管和用相同的元件值，一个晶体管也会比另一个起始导电量稍微大些。
假定Ql的导电量稍大些，由于Ql的电流大，它的集电集电压下降就要比Q2的快些。
结果，被通过电阻器R2放电的电容器C2藕台到Q2基极的电压就要比由C1和Rl藕合到Ql基极的电压负值更大些。
这就使得Q2的导电量减少，而它的集电极电压则相应地增高了。
9种晶体振荡器电路汇总
9种晶体振荡器电路汇总一、70MHz并联晶体振荡器电路:图1. 70MHz并联晶体振荡器电路三极管TV2进行信号放大，经电容C8耦合输出。
其中，电阻RI、R2和电阻R5、R6、R7是三极管VT1和VT2的直流偏置元件。
L2是高频扼流线圈，给振荡管VT1的集电极电流提供一个直流通路。
C2为隔直电容。
C3、C7是交流旁路电容，使VT1的发射极处于交流零电位，但直流电位不为零。
电感L1，电容C6，电阻R3为改善电源滤波电路，其作用是减少纹波电压以振高直流分量。
略调电容C4、C8，可以改变耦合信号的大小。
1.元器件选择电容C1为20p,C2为100p，C3、C7为820p，C4为56p，C5、C8为47p, C6为47u/50V。
电感L1为22uH(色码电感)，L2为0.3uH。
电阻R1为1.6kΩ，R2为1kΩ，R3为750Ω，R4为180Ω、1W，R5为1.3kΩ，R6为3kΩ，R7为360Ω，R8为470Ω，R9—R12为300Ω、2W。
三极管VT1、VT2选3DG82B，65≤β≤115。
晶体SJT用JA9B型－70MHz。
继电器KM为JUC-1M。
2.使用时应注意（1） 在应用石英晶体时，有一个必须注意的实际问题，这就是晶体本身的激励功率。
激励功率较大时，输出功率也大，这时，晶体三极管引入的噪声影响不大。
但是，晶体激励功率过大会使晶体长期稳定性（老化特性）变坏。
晶体激励功率小时，长期稳定性较好，但是使用低噪电子元件技术网是第一个针对电子元器件应用、选型和实用设计方案的技术网络媒体。
声晶体三极管较佳。
（2） 由于晶体频率受温度影响很大，为保证对晶体频率稳定度的要求，必须注意晶体恒温。
即将晶体放在恒温槽内，由恒温控制电路来保证恒温槽内的温度使其维持在晶体的拐点温度。
因此，为使振荡频率和震荡幅度稳定，将晶体SJT和VT1、VT2放入恒温箱内。
恒温箱是用R9－R12四只2W金属膜电阻加热，一只小型密封温度继电器KM作温度控制元件。
LC振荡电路
最简单的LC振荡电路图大全（五款最简单的LC振荡电路设计原理LC振荡电路，是指用电感L、电容C组成选频网络的振荡电路，用于产生高频正弦波信号，常见的LC正弦波振荡电路有变压器反馈式LC振荡电路、电感三点式LC振荡电路和电容三点式LC振荡电路。
LC振荡电路的辐射功率是和振荡频率的四次方成正比的，要让LC振荡电路向外辐射足够强的电磁波，必须提高振荡频率，并且使电路具有开放的形式。
LC振荡电路工作原理LC振荡电路运用了电容跟电感的储能特性，让电磁两种能量交替转化，也就是说电能跟磁能都会有一个最大最小值，也就有了振荡。
由于所有电子元件都会有损耗，能量在电容跟电感之间互相转化的过程中要么被损耗，所以实际上的LC振荡电路都需要一个放大元件，要么是三极管，要么是集成运放等数电IC，利用这个放大元件，通过各种信号反馈方法使得这个不断被消耗的振荡信号被反馈放大，从而最终输出一个幅值跟频率比较稳定的信号。
最简单的LC振荡电路图（一）电容三点式LC振荡电路又叫做考毕兹振荡电路。
它与电感三点式LC振荡电路类似，所不同的是电容元件与电感元件互换位置。
如图1所示。
图1 电容三点式LC振荡电路在LC谐振回路Q值足够高的条件下，电路的振荡频率为这种振荡电路的特点是振荡频率可做得较高，一般可达到100MHz以上，由于C2对高次谐波阻抗小，使反馈电压中的高次谐波成分较小，因而振荡波形较好。
电路的缺点是频率调节不便，这是因为调节电容来改变频率时，（既使C1、C2采用双连可变电容）C1与C2也难于按比例变化，从而引起电路工作性能的不稳定。
因此，该电路只适宜产生固定频率的振荡。
最简单的LC振荡电路图（二）图（a）是变压器反馈LC振荡电路。
晶体管VT是共发射极放大器。
变压器T的初级是起选频作用的LC谐振电路，变压器T的次级向放大器输入提供正反馈信号。
接通电源时，LC回路中出现微弱的瞬变电流，但是只有频率和回路谐振频率f0相同的电流才能在回路两端产生较高的电压，这个电压通过变压器初次级L1、L2的耦合又送回到晶体管V的基极。
三极管的原理及作用及电路图
三极管原理我以NPN三极管为例为你说明三极管的原理：首先三极管是由两个P-N结够成，NPN三极管就是两头是N型，中间是P型。
N端为电子端，P端为空穴端在制造三极管时，要把发射区的N型半导体电子浓度做的很大，基区P型半导体做的很薄，当基极的电压大于发射极电压（硅管要大0.7V，锗管要大0.3V）而小于集电极电压时，这时发射区的电子进入基区，进行复合，形成IE；但由于发射区的电子浓度很大，基区又很薄，电子就会穿过反向偏置的集电结到集电区的N型半导体里，形成IC；基区的空穴被复合后，基极的电压又会进行补给，形成IB。
晶体三极管具有放大、开关、振荡、混频、频率变换等作用，通常晶体三极管可以处理的功率至几百W，频率至几百MHz左右。
这样的晶体三极管是在一个本征半导体中由三层n型半导体和p型半导体构成的。
本章学习晶体三极管所具有的NPN型和PNP型结构以有晶体三极管的命名方法，并且从称为基极、集电极、发射极的三个电极中流过的电流值来研究晶体三极管中电流的流动方法和作用。
然后，为了能够正确地作用晶体三极管，对晶体三极管的最大额定值、晶体三极管上施加的电压和电流的关系等进行分析。
2.1 晶体三极管是P型和N型半导体和有机组合2.1.1 晶体三极管的各种各样形状和名称晶体三极管有三只脚，有的金属壳相当于其中一只脚。
如图2.1所示，对应于不同的用途，有各种各样形状的三极管。
另外，晶体三极管的名称根据JIS C 7012，按图2.3所示那样决定。
从晶体三极管的名称，我们可以了解其大致的用途和结构。
2.1.2 晶体三极管的结构和电路符号晶体三极管按结构粗分有npn型和pnp型两种类型。
Npn型如图2.2(a)所示，两端是n型半导体，中间是p型半导体。
Pnp 型如同图(b)所示，两端是p型半导体，中间是n型半导体。
在图2.2(a)、(b)中，被夹在中间的p型以及n型半导体部分，宽度只有数微米程度，非常的薄，这一部分称为基区（base:B）。
两个三极管自激推挽振荡电路
两个三极管自激推挽振荡电路
两个三极管自激推挽振荡电路是一种振荡电路，通过使用两个三极管实现自激振荡，并采用推挽方式进行放大。
电路组成：
1.电源：为整个电路提供电能。
2.三极管：两个相同的三极管用于放大信号。
3.电阻：用于调节信号放大倍数和反馈量。
4.隔直电容：用于隔离直流成分，让交流成分通过。
5.负载：可以是一个电阻或扬声器等，用于消耗振荡信号的能量。
工作原理：
1.当电路加电后，电源通过隔直电容为三极管提供直流偏置电压，使得三极管处于放大状态。
2.通过调节电阻的阻值，可以改变三极管的放大倍数和反馈量，从而控制振荡频率和幅度。
3.在推挽方式下，两个三极管轮流导通和截止，使得电流在负载上呈现出交流信号的形式。
4.隔直电容的作用是隔离直流成分，让交流成分通过，这样负载上得到的信号就不会受到电源直流偏置的影响。
注意事项：
1.两个三极管的型号和参数应该一致，以避免出现失配的情况。
2.电源内阻应该尽可能小，以避免对振荡电路产生影响。
3.隔直电容的容量应该根据需要选择合适的值，以保证信号的质量和稳定性。
4.负载电阻或扬声器的阻抗应该与三极管的输出阻抗相匹配，以获得最佳的放大效果。
