地铁主变电所简介精选资料
城市轨道交通牵引变电所概述
牵引变电所内部相关高压电气设备多,电压高,电流大,防火要求高。
3. 维护周期长
牵引变电所用的变压器、整流器、中低压开关设备需要进行人工维护,一般白天 进行设备维护,维护周期相对较长,因此尽量选用设备范围内免维护、免维修的设 备。
4. 有效利用再生电能
应使列车制动时产生的电能回馈给牵引网,补给牵引网电能,提高电能利用率。
5. 成套设备
成套设备是指按一定的线路方案将有关一次、二次设备组合而成的设备,如高压开关柜, 低压配电屏,高、低压电容器柜和成套变电站等。
谢谢观看!
1. 变换设备
变换设备是指用以变换电能电压或电流的设备,如电力变压器、整流器、电压互 感器、电流互感器等。
2. 控制设备
控制设备是指用以控制电路通断的设备,如各种高、低压开关设备。
3. 保护设备
保护设备是指用以保护电路过电流或过电压的设备,如高、的无功功率,以提高系统功率因数的设备,如高、低压电 容器和静止无功补偿装置等。
4. 有效利用再生电能
牵引变电所主要设备的技术条件如表2-1所示。 表2-1牵引变电所主要设备的技术条件
3牵引变电所的工作原理
图2-1直流牵引变电所的接线原理
直流牵引变电所从主变电站或城市电网双电源受电,经整 流机组变压器降压、分相后,按一定整流接线方式由大功率硅 整流器把三相交流电变换为与直流牵引网相应电压等级的直流 电,向电动车组提供直流电能。直流牵引变电所的接线原理如 图2-1所示。
地铁主变电所简介
地铁主变电所简介集团企业公司编码:(LL3698-KKI1269-TM2483-LUI12689-ITT289-地铁主变电所简介1、概述地铁主变电所将城市电网的高压110KV(或220KV)电能降压后以35KV或10KV的电压等级分别供给牵引变电所和降压变电所。
为保证供电的可靠性,地铁线路通常设置两座或两座以上主变电所。
主变电所由两路独立的电源进线供电,内部设置2台相同的主变压器。
根据牵引负荷和动力负荷的不同情况,主变压器可采用三相三绕组的有载调压变压器或双绕组的变压器。
采用有载调压变压器在电源进线电压波动时二次侧电压维持在正常值范围内。
主变电所为地铁线路的总变电所,承担整条地铁线路的电力负荷的用电。
(1)可根据负荷计算确定在地铁线路上设置的主变电所数量。
(2)每座主变电所设置2台主变压器,由城市电网地区变电站引入两路独立的110KV专用线路供电,两回路同时运行,互为备用,以保证供电的可靠性和供电质量。
进线电源容量应满足远期时其供电区域内正常运行及故障运行情况下的供电要求。
(3)低压35KV侧采用单母线分段接线,两段母线间设母联断路器,正常运行时母联断路器打开。
(4)正常运行时每座主变电所的两路110KV电源和2台主变压器分列运行。
通过35KV馈出电缆分别向各自供电区域的负荷和动力照明负荷供电。
2、主变电所的主要设备(一)主变压器高压侧电压为110KV,低压侧电压为35KV(或10KV)。
主变压器容量应能满足正常运行时,每台变压器容量承担其所供区域内的全部牵引负荷和动力照明的供电。
当发生故障时,应满足如下条件:(1)当一台主变压器发生故障时,另一台主变压器应能满足该供电区域高峰小时牵引负荷和动力及照明一、二级负荷的供电。
(2)当一座变电所因故解列时,剩余主变电所应能承担全线的动力和照明一、二级负荷及牵引负荷。
主变压器容量的选择应考虑近期实际负荷和远期发展的需求。
单台容量大约在20MVA~40MVA范围,主要考虑相邻变电所故障解列时应满足向该段牵引负荷越区供电的要求。

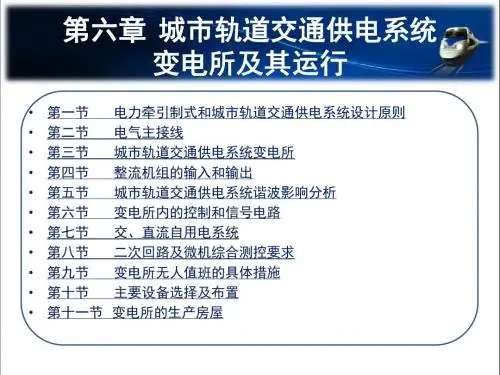

城市轨道交通供电第六章城市轨道交通供电系统变电所及其运行
第一节 电力牵引制式 和城市轨道交通供电系统设计原则
三、城市轨道交通供电系统设计原则 (12)全线任何顺序相邻的三座牵引变电所(线路端头两牵引变电所 除外),当中间一座牵引变电所故障时,其相邻的牵引变电所采取大双边 供电方式,担负起该段的牵引供电负荷。整流机组负荷等级应满足 GB10411—89的规定: 100%额定负荷──连续; 150%额定负荷──2h; 300%额定负荷──1min。 (13)牵引变电所供电效率不低于96%。 (14)接触网供电电压采用直流1500V或者750V,允许电压波动范围 为1000~1800V或者500~900V。 (15)供电系统通过主变电所送入电力系统的谐波含量应满足国家标 准的规定。
第三节 城市轨道交通供电系统变电所
二、城市轨道交通供电系统结构框图 1. 变电所供电接线图 (1)环形供电接线图
图6.7 环形供电接线
第三节 城市轨道交通供电系统变电所
(2)双边供电
图6.8 双边供电接线
第三节 城市轨道交通供电系统变电所
(3)单边供电 当轨道线路沿线附近只有一侧有电源时,常采用单边供电。为了增加 可靠性,也采用双路输电线路。它的可靠性较差。一旦主变电所出故障, 沿线就必然断电,造成整个线路无法行车。
第三节 城市轨道交通供电系统变电所
一、建设原则 3. 牵引变电所选址原则 牵引变电所的设臵首先要满足供电质量的要求,GB10411—89《地铁 直流牵引供电系统》规定:牵引供电系统直流电压及波动范围应符合如下 的标准,标称值:1500V,最低值:1000V,最高值:1800V。 根据标准规定,牵引变电所的设臵应满足一个牵引变电所解列时,由 相邻两牵引变电所大双边供电时,接触网最低电压不低于1000V的要求。 在满足上述要求的情况下,增大变电所间距,尽量减少变电所的数量 。 此外,一般要求牵引变电所分布比较均匀。
地铁供电科普文章
地铁供电科普文章地铁作为一种重要的城市交通工具,为了能够正常运行,需要有稳定可靠的供电系统。
地铁供电系统是地铁运营中的重要组成部分,它为地铁列车提供所需的电力。
本文将对地铁供电系统进行科普介绍,帮助读者更好地了解地铁供电的工作原理和相关设备。
一、直流供电系统地铁供电系统一般采用直流供电,其主要原因是直流供电具有稳定性好、传输损耗小等优点。
直流供电系统由供电变电所、接触网、牵引变流器等组成。
1. 供电变电所:地铁供电系统的起点是供电变电所,它将电网中的交流电转换为地铁所需的直流电。
供电变电所还负责控制和保护地铁供电系统的正常运行。
2. 接触网:接触网是地铁供电系统中的一个关键部件,它位于地铁轨道上方,由一根根金属导线组成。
接触网上方悬挂着地铁列车的集电弓,当列车行驶时,集电弓与接触网接触,从而实现电能的传输。
3. 牵引变流器:牵引变流器是地铁供电系统中的关键设备,它将接触网提供的直流电转换为适合地铁列车使用的电能。
牵引变流器可以根据列车的需要进行电流和电压的调整,确保地铁列车能够平稳运行。
二、地铁供电系统的特点地铁供电系统具有以下特点:1. 稳定可靠:地铁供电系统需要保证供电的稳定性和可靠性,以确保地铁列车的正常运行。
供电系统中的各个设备都经过严格的设计和测试,以应对各种复杂的工作环境。
2. 安全性高:地铁供电系统需要满足严格的安全标准,以确保乘客和工作人员的安全。
供电系统中设备的绝缘性能和防火性能都要达到一定的要求,以防止意外事故的发生。
3. 节能环保:地铁供电系统需要尽可能地减少能源的消耗,以降低对环境的影响。
供电系统中的设备需要具备良好的能效,以减少能源的浪费。
4. 维护成本低:地铁供电系统的设备需要具备良好的可维护性,以降低运营成本。
供电系统中的设备需要方便维修和更换,以减少维护所需的时间和成本。
三、地铁供电系统的发展趋势随着科技的不断进步,地铁供电系统也在不断发展和改进。
未来地铁供电系统的发展趋势主要体现在以下几个方面:1. 新能源的应用:随着新能源技术的不断发展,未来地铁供电系统可能会采用更多的新能源,如太阳能、风能等,以减少对传统能源的依赖。
城市轨道交通供电系统—变电所
1.3 降压变电所
降压变电所将中压电能转换 为低压电能,向车站、区间、车 辆段(停车场)、控制中心所有低 压用电负荷提供电源。
城市轨道交通供电系统中,主变 电所指的是由上一级供电区域 获 得 高 压 电能, 经 降 压 后 以 中 高 压 电 压 等级 向牵引 变 电所和降压变电所供电的一 类变电所。
牵引变电所从主变电所获得电能, 经过降压和整流变成电动列车牵引所 需要的1500V或750 V直流电。
3.1 牵引变电所的工作原理
每座牵引变电所按其所需 容量设置两组整流器并列运行, 向接触网供电。
牵引变电所主接线图
3.1 牵引变电所的工作原理
位于相邻两个牵引变电所之间的接触网,为了能安全、可靠地供电,通常在中央处 断开,将牵引变电所之间两供电臂的接触网分成相互绝缘的两部分,每一部分称为一个 供电分区。
3.1 牵引变电所的工作原理
在供电分区的末端设置有断路器 和隔离开关的分区亭,以便对接触网 起到分断与保护作用,同时还可以通 过分区亭内的开关设备,将供电分区 连接起来。
3.1 牵引变电所的工作原理
牵引变电所的关键设备是整流器, 其中的整流元件由于较长时间流过超过 允许值的电流而导致元件温度过高时, 容易引起元件损坏和整流器停止工作, 所以必须采取有效的过电流保护和降温 冷却保护。
3.2 牵引变电所的供电方式
牵引变电所向牵引网的供电方 式,主要按牵引变电所的分布情 况、供电臂的长短、线路状态之 供电可靠性而定。
通常有单边供电和双边供电两 种。
3.2 牵引变电所的供电方式
单边供电时,接触网发生故障只影响本供电分区,故 障范围较小。
双边供电时,虽然可提高供电电压水平,但发生故障 时影响范围较大,因此目前较少应用。
变电所简介总结范文
一、概述变电所,作为电力系统的重要组成部分,承担着将高压电能转换为低压电能,以供应各类用户的重要职责。
在我国电力事业中,变电所的建设与运行直接关系到国家能源安全和民生福祉。
以下是关于变电所的简介总结。
二、变电所的定义与作用变电所,又称变电站,是指将高压电能通过变压器降压后,再供给用户使用的电力设施。
其主要作用如下:1. 降压:将高压电能转换为低压电能,满足用户用电需求。
2. 调节:通过调整变压器输出电压,使电力系统稳定运行。
3. 配电:将降压后的电能分配至各个用户,确保电力供应。
4. 保护:对电力系统进行实时监控,及时发现并处理故障,保障电力系统安全稳定运行。
三、变电所的分类根据电压等级,变电所可分为以下几类:1. 高压变电所:电压等级在220kV及以下。
2. 降压变电所:电压等级在110kV及以下。
3. 配电变电所:电压等级在10kV及以下。
四、变电所的主要设备1. 变压器:将高压电能转换为低压电能的核心设备。
2. 断路器:在电力系统中,起到切断或接通电路的作用。
3. 隔离开关:用于隔离电路,保证操作安全。
4. 电流互感器、电压互感器:用于测量电流、电压,为保护、监控提供数据。
5. 保护装置:如继电保护、自动装置等,用于监测电力系统运行状态,及时发现并处理故障。
五、变电所的管理与维护1. 严格执行国家相关法律法规,确保电力系统安全稳定运行。
2. 定期对变电所设备进行检查、维护,确保设备正常运行。
3. 加强员工培训,提高员工安全意识、业务水平。
4. 建立健全应急预案,提高应对突发事件的能力。
六、总结变电所在电力系统中扮演着举足轻重的角色,其建设与运行直接关系到国家能源安全和民生福祉。
通过不断优化变电所的设备、技术和管理,提高电力系统的安全稳定运行水平,为我国经济社会发展提供有力保障。
地铁设备中心供电部介绍
变电专业—设备关系图
接触网
3、1500V开关柜
整流器
整流器
一号整流变
二号整流变
1、高压开关柜
35KV一段 35KV母联 35KV二段
一号动力变
二号动力变
400V一段
400V母联 2、低压开关柜
400V二段
变电专业—高压开关柜
高压开关柜:为两路来自主所的35KV独立电源供电,除了为下站环网供电外,还为 本站动力变压器和整流变压器供电。
常运行,同时提升供电系统调度、管理及维修的自动化程度,提高供电
质量,保证系统安全、可靠地运行。 适用于地铁、轻轨、城铁等城市轨道交通的电力综合监控系统:1、 由控制中心主站系统(OCC)2、主变电所、设置在沿线的各个牵引降 压混合变电所和降压变电所内的变电所综合自动化系统等子站系统(被 控站),二者通过通信通道构成电力监控系统。
电力监控—组成
电力监控系统的组成
轨道交通电力监控系统包括:监控计算机(组屏安装)、CSC-800M
通信控制器(组屏安装)、CSC-850智能测控单元(组屏安装)、 CSC-860系列智能接口转换装置(就地或组屏安装)、CyberControl 监控软件等。 电力监控系统硬件结构上分为三层:1、中央监控中心(OCC)主
变电专业—动力变、低压开关柜
低压开关柜: 动力变压器电 源来自高压开 关柜(电压等 级为35KV) ,经动力变压 器降压后,变 成400V交流 电压,为:机 电设备(如: 环控、电扶梯 、安全门等) 、通号设备、 票务中心设备 等设备供电。
变电专业—整流器、直流开关柜
整流变压器电源来自高压开关柜的两路电源,从AC35KV降压到AC1180V,输入到 整理器中进行整流,变成DC1500V,经直流开关柜送到接触网,给电力机车供电。
城市轨道交通供电系统—变电站的类型
牵 牵引变电所将城市轨道交通主变电所或城市电网区 引 域变电所送来的10KV电能经过降压和整流变成车
变 辆牵引所要求的直流电能。
电
站
牵引变电所的容量和设置的距离是根据牵引供电计 算的结果,并经过经济技术分析比较后所决定的。
变电所的间隔一般为2~3Km, 牵引变电所按其所 需的总容量设置2组整流机组并列运行。沿线任一 牵引变电所故障,则由两侧相邻的牵引变电所承担 02 其供电任务。
牵引降压混合变电站是指同时具备牵引变电站及降压变电 站功能的变电站。
01
电 电源牵引降压混合变电站是指同时具 源 牵 备电源开闭站、牵引变电站和降压变 引 电站功能的变电站。 降 压 混 合 变 电 站
02
03
电源站
1.电源站两路进线直接从城市电网引进10kV或35kV的电源,分别经开关送电 到本站10kV或35kV的母线上,然后通过10kV或35kV馈出开关供给本区域的 牵引变电站、降压变电站作为进线电源。 2.由于此类变电站内没有主变压器,进线电压与馈出线电压相同,因此也称为电 源开闭站。
01
牵引降压混合变电站
变电站类型及功能
教学目标
掌握变电站的几种类型 掌握针对不同的设备需要使用哪种变
电站
Байду номын сангаас
教学重点
三种变电器的电位差
目录
01
主变电站
04
电源站
02
牵引 变电站
05
牵引降压 混合变电
站
03
降压 变电站
06
电源牵引 降压混合 变电站
主变电站
1.主变电站就是从城市电网中的高 压(如电压等级为110KV)经变压 器变换为10KV或35KV电压。 2.主变电站的作用就是为牵引变电 站和降压变电站提供电能,之后分 别供给牵引变电站和降压变电站。
城市轨道交通供电PPT (变电所)
牵引供电系统
《地铁设计规范》(GB50157-2013)规定:当正线的中间牵引变电所退出运行时,应由相邻的两座牵引变电所依靠其两 套牵引整流机组的过负荷能力实现大双边供电。
低压供电系统
(1)组成
动 降压变电所 力 照 明 系 统 低压配电系统
(2)作用 为地铁除电动车辆以外的所有动力照明负荷供电。
变电所:25座
供电系统采用集中供电方式,环网电压等级为AC35kV,经牵引变电所、整 流后为列车提供1500V牵引直流电源,经降压变电所降压后为全线动力照明提 供400V交流电源,每个牵引所设置一套双向吸收再生能馈吸收装置,全线设 置供电运行安全管理系统。
主要施工内容:基础预埋件安装、接地干线安装、支架安装、设备安装、 电缆敷设及接续、调试。
降压变电所 牵引变电所
04 主接线图
降压变电所主接线
降压变电所主接线
牵引变电所主接线
降压变电所主接线
单体试验
05 交接试验
所内联调
35kV开关柜
配电变压器
整流变压器
低压开关柜
交直流屏
整流器、负极柜
直流开关柜、轨电位
接地干线
基础预埋件
桥支架安装
设备运输安装
电缆敷设及接续
需其他专业配合的工作
土建 装修 装修
预留孔洞尺寸及位置满足要求 提供1m标高线 地面最终完成面低于槽钢顶面5mm
接地干线安装
施工准备 画线
S卡子安装 扁钢定位打孔 扁钢安装、焊接 接地桩安装
刷黄绿漆
主要控制要点
安装误差 距地面200mm,距墙30mm 安装误差 扁钢搭接宽度2倍,三面满焊 安装误差 穿墙位置加玻璃钢管保护 安装误差 涂刷宽100mm的黄绿条纹
城市轨道交通供电知识介绍
10kV
10kV
10kV
10kV
10kV
牵引或降压变电所
混合式供电 将前两种供电方式结合起来,一般以集中式供电为主, 个别地段引入城市电网电源作为集中式供电的补充,使供电 系统更加完善和可靠。北京地铁一线和环线、建设中的武汉 轨道交通工程、青岛地铁南北线工程等即为混合式供电方案。
集中供电方式的优点:
城市轨道交通内部供电系统
牵引供电系统
城市轨道交通内部供电系统 动力照明供电系统 牵引供电系统:牵引变电所将三相高压交流电变成适合电 动车辆应用的低压直流电。馈电线再将牵引变电所的直流 电送到接触网上,电动车辆通过其受流器与接触网的直接 接触而获得电能 动力照明供电系统:提供车站和区间各类照明、扶梯、风 机、水泵等动力机械设备电源和通信、信号、自动化等设 备电源,由降压变电所和动力照明配电线路组成。
城市电网 主变电所 中压网络
牵引或降压变电所
三级电压制集中供电方式结构示意图
110kV 主变电所 33kV 33kV 110kV
牵引主变电所 10kV
10kV
降压主变电所
两级电压制集中供电方式结构示意图
110kV 主变电所 10kV
110kV
110kV
主变电所
10kV
主变电所 10kV
牵引、降压主变电所
接触网的主要优点:安全性较好,车辆可随时落弓脱离 电源;电压较高,适应于大运量系统供电。
上海、广州地铁均采用了1500V接触网供电的方式。
牵引供电系统运行方式 正常运行:双边供电
牵引所1 牵引所2 牵引所3
任一牵引所解列:“大双边”供电
牵引所1
牵引所2
牵引所3
动力与照明供电系统
城市轨道交通的外部供电系统—主变电所
三、主变电所向牵引变电所供电的接线方式
供电系统的安全性、可靠性是城市轨道交通正常运行的重 要保证。为此,牵引变电所均由两个独立的电源供电,考虑到 地铁线路分布范围广,通常需要在沿线设置多个牵引变电所。 向牵引变电所供电的接线方式有多种方式,现归纳成以下几种 典型形式:
等提供不间断直流电源。 线路正常时,直流电源设备为它的服务对象提供稳
定的直流电源,并对蓄电池进行充电。故障时由蓄电池 提供1~2小时的直流供电。
图2-10 主变电所中的直流电源设备
4.自动监控设备 自动监控设备用于对变电所电气设备的监测和控制,并能
对其进行远程控制和数据采集。根据供电系统的运行状况,自动 切换电气设备和设施故障自动切除,为城轨供电系统的安全、高 效运行提供保障。
1)当一台主变压器发生故障时,另一台主变压器应能满足 该供电区域高峰小时牵引负荷和动力及照明一、二级负荷的供 电。
2)当一座变电所因故解列时,剩余主变电所应能承担全线 的动力和照明一、二级负荷及牵引负荷。
为了减少城网电压波动和负荷变化对城轨中压系统的电压质
量影响,主变压器多采用有载调压型电力变压器。有载调压开 关具有就地、远方操作功能,安装在高压侧。由于油浸式变压 器价格低,应用成熟,国内城轨供电系统主变电所中大多采用 三相、自冷油浸式、有载调压变压器,主变压器一般采用Y,d接 线,主要有110/35kV、110/33kV和110/10kV三种形式。
1.环形供电接线方式
图2-12 环形供电示意图
图2-13 双边供电示意图
图中a-牵引变电所 b-主变电所 c-一路三相输电线 d-轨道
2.双边供电接线 3.单边供电接线 4.辐射形供电接线
图2-14 单边供电示意图
城市轨道交通供电系统概述—发电厂、变电站的类型及特点
11
04
变电站的特点
变电站的特点
枢纽变电站
处于电力系统的枢纽点,连接电力系统中的 1 高压和中压的几个部分,汇集多个电源
2
电压等级高,供电范围广,在电力系统中处于举足轻重 的地位
全所停电后,将引起系统解列,造成大区域停 3 电,甚至造成电力系统瓦解,使社会的运行处于
瘫痪状态
4 电压等级一般为330kV、500kV、750kV或1000kV
变电站的类型
变电站的类型
按变电站在电力系统中所起作用分
变电站
01
1 枢纽变电站 2 中间变电站 3 地区变电站 4 终端变电站
按变电站的用途分
变电站
02
1 升压变电站 2 降压变电站
按变电站控制操作方式的不同分
变电站
03
1 有人值班变电站 2 无人值班变电站
按变电站的结构形式不同分
变电站
1 室外变电站 2 室内变电站 3 箱式变为低电压 2 电力系统中,大多数的变电站都是降压
变电站
06
有人值班变电站
1 大容量
2 重要
07
无人值班变电站
1
变电站的测量、监视与控制操作都 由调度中心或集控中心进行
2 站内无人值班
08
室外变电站
1 除控制、直流电源等设备放在室内 2 变压器、断路器、隔离开关等设备均布置在室外
3 变电站建筑面积小,建设费用低,电压较高
09
室内变电站
1 主要设备均放在室内,减少了总占地面积 2 建筑费用较高
3 适宜市区居民密集地区,或位于海岸、盐湖、 化工厂及其他空气污秽等级较高的地区
10
箱式变电站
1
结构紧凑、占地少
城市轨道交通供电系统的变电站类型及作用概要
城市轨道交通供电系统的变电站类型及作用二、主变电站(一)主变电站的作用主变电站(简称主变)是城市轨道交通供电系统接受电源的场所,也称受电点。
它是系统内电压等级最高的变电站,它将城市电网提供的110KV交流电压,降压至35KV;然后配送到城市轨道交通沿线的各个牵引变电站和中心降压变电站。
一座主变电站承担着一条轨交线路一半左右用户的供电,一旦主变因故失电,将直接影响一、二类负荷的供电。
所以要求主变的供电必须可靠,为此,每座主变电站都设有两路以上的进线电源。
图4-3 主变电站内的主变压器三、牵引变电站(一)牵引电力制式牵引供电的制式有直流制和交流制两种。
我国电气化铁路的牵引供电,一般采用单相工频(50赫)25千伏交流供电电压。
城市轨道交通的运行环境与电气铁路不同,后者铁路站间距离长,接触网的周围空间环境宽大,因而绝缘安全距离大,可选用较高的触网电压;而城市轨道交通的站间距离短,接触网的周围环境狭窄,绝缘安全距离小,触网电压不能选得很高。
但考虑到触网线路的电压损耗,触网电压又不能太低,所以城市轨道交通采用直流1500V供电较为妥当。
且触网结构也较简单,因此城市轨道交通几乎都采用直流供电制式。
我国城市公共交通系统中,直流600V仅用于无轨电车的供电;北京、广州、武汉、天津等城市的地铁部分采用750V直流供电,上海、深圳等城市的轨道交通线路都采用1500V 直流供电。
为确保电动列车的可靠供电,通常是隔一座车站设立一个座牵引变电站,如图4- 所示。
前面在介绍城市轨道交通供电系统结构时已经提到,相邻牵引站之间彼此联系,发生局部供电故障时,牵引变电站能进行跨区域的供电,确保了电动列车供电的可靠性。
车站1 车站2 车站3 车站4 车站5牵引站1牵引站2牵引站3图4- 6 牵引站分布示意图(二)牵引变电站作用牵引变电站是为电动列车提供直流牵引电源,而进行降压、整流的场所。
牵引站将主变电站输出的35KV交流电降压、整流后,变换成750V或1500V的直流电源输送到接触网上供电动列车使用。
地铁供电系统简介参考文档
2020/4/6
5
供电系统——中压网络
• 正常情况下主保护(差动保护)具有选择性 • 后备保护(过电流保护)采用时间配合 • 解决保护的选择性。 • 时间整定值的级差固定
• 供电分区内变电所的增加导致后备保护失去选择性。
2020/4/6
6
供电系统——变电所
• 典型牵引降压混合变电所
母联自投
母联自投
差动
过流
延时速断
定时限过流
反时限过流
失灵保护(跳进线)
变压器本体温 度保护
2020/4/6
7
供电系统——母线保护
• 35kVGIS发生过由于电压互感器故障而导致的母线故障 • 环网上过流保护的时间延时很长
1. 母线上的单相短路故障不能及时切除 2. 故障逐渐扩大,电流突然上升 3. 大故障电流可能导致主变电所跳闸 4. 系统大范围故障
3
供电系统——中压网络
• 主变电所两台变压器分列运行 • 采用小电阻接地系统,接地故障及时切除 • 主变电所之间相互支援 • 站间AC35kV电缆的保护
– 主保护:差动保护 – 后备保护:过流保护
2020/4/6
4
供电系统——中压网络
• 近年城市轨道交通供电系统“大串环”供电, • 最长的供电分区带有6~10个变电所。
10
供电系统——直流系统
• 框架保护与钢轨电位限制装置的原理
FCRW
OCS RAIL
V A
框架泄漏保护装置
S
OVPD R
FCRW 架空地线
OCS 接触线
RAIL 钢轨
S
排流柜
OVPD 钢轨电位限制装置
R
泄漏电阻
V 电压元件
城轨交通供电5.第3章--变电所--主变电所课件
城轨交通供电5.第3章--变电所--主变
22
§3-1 主变电所
四. 主变压器选择
5. 主变压器的冷却方式
油浸自冷
冷却方式
油浸风冷 强迫油循环
强迫油循环风冷却 强迫油循环水冷却 强迫油循环导向冷却
城轨用主变压器,110KV等级容量50MVA以下,一般 采用油浸自冷方式。
城轨交通供电5.第3章--变电所--主变
注意: 供电网络资源共享对主变容量选择的影响。 运行方式对主变容量选择的影响。 N-1原则(地铁设计规范)、N-2原则(工程实践) 建设时序对主变容量选择的影响。 建设资金对主变容量选择的影响。
城轨交通供电5.第3章--变电所--主变
20
§3-1 主变电所
四. 主变压器选择
3. 主变压器形式选择
U C2
-U A2 U B2
U A1
-U B2
UB
U A2 -U C2
UC U B1
城轨交通供电5.第3章--变电所--主变
28
谢谢
城轨交通供电5.第3章--变电所--主变
29
城市轨道交通主变所多数采用户内式、半户外式或地下 式,很少采用全户外式。
布设在市区边的缘或郊区、县的主变电所,可采用布置 紧凑、占地较小的半户外 式。
市区内及市中心规划新建的主变电所,宜采用户内式结 构。
城轨交通供电5.第3章--变电所--主变
8
§3-1 主变电所
三. 电气主接线
主变电所电气主接线应与电力部门协商确定。城市轨道 交通主变电所高压侧与城网之间应设明显的电气分断点。
城轨交通供电5.第3章--变电所--主变
9
§3-1 主变电所
三. 电气主接线
