二级阻容耦合放大电路
两级阻容耦合负反馈放大电路Multisim仿真分析
两级阻容耦合负反馈放大电路Multisim仿真分析一、实验目的:1.学习利用Multisim电子线路仿真软件构建自己的虚拟实验室。
2.学习多级共射极放大电路及其静态工作点、放大倍数的调节方法。
3.掌握多级放大电路的放大倍数、输入电阻、输出电阻、频率特性的测量方法。
4.加深对负反馈放大电路放大特性的理解。
5.研究负反馈对放大电路各项性能指标的影响。
二、实验原理：反馈形式：电压串联负反馈三、实验内容：1.直流工作点分析择节点5、6、7、8、9、13作为输出节点，对开环和闭环电路仿真得到相同的输出结果2.负反馈对放大电路性能的影响主要有五个方面1.降低放大倍数2.提高放大倍数的稳定性3.改善波形失真4.展宽通频带5.对放大电路的输入电阻和输出电阻的影响2.1放大电路稳定性分析在电路输入端5、输出端10同时接入交流电压表，按B键选择有无引入负反馈，按A 键选择有无负载电阻R9接入。
表1 输出电压与电压放大倍数的测量结果U o、A u的测量J1U i (mV) U o (mV) A u= U o /U i无反馈（J2断开）断开97.207 2030 20.883 闭合105.452 1524 14.452负反馈（J2闭合）断开30.563 446.583 14.612闭合37.128 414.451 11.163从而稳定了电压放大倍数。
此外，基本放大电路在空载和负载状态下，得到的输出电压相差很大，而接入负反馈后，负载接入与否对输出电压影响很小。
2.2非线性失真分析按B键断开开关S2使电路处在开环状态，双击示波器观察输出波形。
如图所示，调节信号源电压的幅值（频率不变），使输出波形出现非线性失真，在输出端利用失真度测试仪测得其失真系数为18.484%。
开关S2闭合引入负反馈，可见输出波形幅度减小，失真度测试仪显示失真系数为0.158%，因此引入负反馈后非线性失真得到明显改善。
(a)开环输出电压非线性失真 (b)电压串联负反馈失真减小2.3 幅频特性分析打开S2开关，选择simulate→analyses→AC Analysis，在弹出的对话框的“Prequency Parameters”选项卡中将“开始频率”和“终止频率”分别设置为1Hz和1GHz，在“Output”选项卡中选择输出节点10进行仿真，得到无反馈的频率特性。
多级放大电路的耦合方式
01.
掌握阻容耦合
04.
本 节 学 习 要 点 和 要 求
02.
了解变压器耦合原理
05.
多级放大电路的耦合方式
03.
了解光电耦合原理
06.
目录
CONTENTS
多级放大电路耦合方式主页
01.
结束
04.
直接耦合
02.
变压器耦合
05.
阻容耦合
03.
吐鲁蕃班公寺
06.
多级放大电路的耦合方式主页
CONTENTS
直接耦合方式
④NPN与PNP型混合耦合方式
1、直接耦合方式的特点
继续
PNP 型管正常工作时，电压的极性与NPN刚好相反，集电极比基极电位要低，两种类型的管混用，可以把输出端升高了的直流电位降下来。
+VCC
T1
T2
Rb1
Rc1
Rb2
Re2
+
2、直接耦合方式的改进
③用稳压二极管代替Re
②用二极管正向连接代替Re
+VCC
T1
T2
Rb2
+
-
uI
Rc1
Rb1
Rb2
uO
+
Re2
Re1
RL
Ce
C3
C1
将前一级的输出端通过电容器连接到后一级的输入端，称为阻容耦合。
C2
第一级的输出经电容器与第二级的输入相连，信号的传递必须经过电容器。这是阻容耦合的特点。
C2
Rb2
rbe2
(1+2)(Re2 //RL )
Rc1
Rb2
Re2
+
2、直接耦合方式的改进
两级阻容耦合放大电路
两级阻容耦合放大电路一、 实验目的（一） 学习两级阻容耦合放大电路静态工作点的调整方法。
（二） 学习两级阻容耦合放大电压放大倍数的测量方法。
（三）学习放大电路频率性的测量方法。
二、知识要点（一）多级放大器有三种耦合方式，即直接耦合、阻容耦合、变压器耦合。
本实验讨论阻容耦合。
（二）多级放大器的主要参数 1、电压放大倍数在多级放大器中，由于各级之间是串联起来的，后一级的输入电阻是前一级的负载，所以多级放大器的总电压放大倍数等于各级放大器倍数乘积，即vn v v v A •A =A A ••L L 21本实验讨论两极放大器。
注意：各级的放大倍数已考虑前后级的相互影响，两级阻容耦合放大器中1111-be 'L v r R β=A ×，2222-be 'L v r R β=A ×由于 212121'1i C i C i C L +r R r R =//r =R R ×，L C L C L C L +R R R R =//R =R R 222'2×222be2222r b be b b be i +R r R =//R =r r ×，22212221122B B B B B B b +R R R R =//R =R R ×通常由于 b be R r <<2及cT i R r <<2 ，所以有1111be be b i r //r =R r ≈，2222≈be be b i r //r =R r2221'1be i i C L r r //r =R R ≈≈所以，1'221221221-()-(be L be 'L be be v v v r R ββr R βr r βA =A A =•=•2、输入输出电阻两级放大器输入电阻就是第一级（输入级）的输入电阻，即1be111≈//R be b i i r r =R R >两级放大器输出电阻就是第二级（输出级）的输出电阻，即cn n =R =R R 00 即 2200c =R =R R3、频率响应特性放大器在低频或高频时，放大器的信号达不到预期的要求，而造成放大器低频或高频时的放大性能变差。
阻容耦合放大电路静动态分析实例
+24V
+
vi
–
RB1 1M 短路
RB1
C1
82k
+
T1 +C2
RC2
C3
10k +
T2
+
RE1 27k
RE1 510 vo
RB 2
43k
RE2
7.5k
+ CE –
(2) 计算 Ri和 Ro
ib1
ic1
ib2
ic2
+
rbe1
βib1
βib2 + rbe2
vi
RB1
+
_
RE1 _
RB1 RB2
RC2 vo
RB 2
43k
RE2
7.5k
+ CE –
➢ 第一级是射极输出器（电压跟随器）
IC1 1IB1 50 0.0098mA 0 .49 mA VCE1 VCC IC1RE1 24 0.49 27V 10 .77V
RB1 1M
C1
+
T1
+
vi
RE1
27k
–
+24V
RB 1 82k
RC2 10k
RC2 vo
RE1
_
Ri Ri1
Ri2 RL1 RE1/ /Ri2
Ri Ri1
RB1 / / rbe1 (11)RL1
27 14 kΩ 27 14
320 kΩ
9.22 kΩ
(2) 计算 Ri和 Ro
ib1
ic1
ib2
ic2
+
rbe1
βib1
βib2 + rbe2
两级RC阻容耦合放大电路一、基本原理框图如下当K1、K2断开时,前
两级RC阻容耦合放大电路一、基本原理框图如下当K1、K2断开时，前级放大为一典型电阻分压式单管放大器，当把K1、K2闭合时前级和后级接通，组成带有电压串联负反馈的两级放大器。
二、硬件电路设计电路如下图所示，，它是由两个分压式偏置稳定电路经阻容耦合连在一起当K1闭合时，则把前级放大电路的输出信号加到后级放大电路的输入端继续放大。
由于前级放大电路与后级放大电路类似，现只分析前级放大电路，图中三极管T1具有电流放大作用，是放大电路的核心，电阻R P1、R B1、R B2、的分压来稳定基极电位，集电极电阻R C1的作用主要是将集电极电流的变化转成电压的变化，以实现电压的放大功能，另一方面电源U CC可以通过R C1加到三极管上，使三极管获得正常的偏置电压，所以R C1也起直流负载的作用，耦合电容C1、C2又称做隔直电容，他们分别接在放大电路的输入端和输出端，一方面起交流耦合作用，另一方面隔离直流的作用，发射极电阻（R E1+R E2）用来反映电流I EQ变化的信号，反馈到输入端，自动调节I EQ的大小实现工作点的稳定，当K1、K2闭合时则引入级间负反馈，，以实现提高放大倍数的稳定性和减小非线性失真和抑制干扰和噪声的影响。
三、 电路主要参数1）闭环电压放大倍数FA A AVVV Vf+=1其中A V =UU iO为无级间反馈时的电压放大倍数，即开环电压放大倍数。
1+F A V V ——反馈深度，它的大小决定了负反馈对放大器性能改善的程度。
2）级间反馈系数 UUFOf V=3)输入电阻R F A Ri V V if)1(+=R i——无级间反馈时放大器的输入电阻4)输出电阻 FA R RVVO Of+=1RO——无级间反馈时的输出电阻调试与检测1、初步检测检查电路板上的元件，有无明显的焦痕破坏的情况，电路中连线有无虚焊，短路及直流电源是否正常等。
2．导线故障级顺序测量各级的输入输出电压和波形，对以上放大电路输入正弦波，若B 1点输入正弦波信号正常，但C 点波形不正常则第一级是可疑级，在C 点将电容C 2断开后，再测C 点波形，若仍不正常，则故障在第一级；若断开后正常了，则故障在第二级。
两级阻容耦合放大及负反馈电路实验

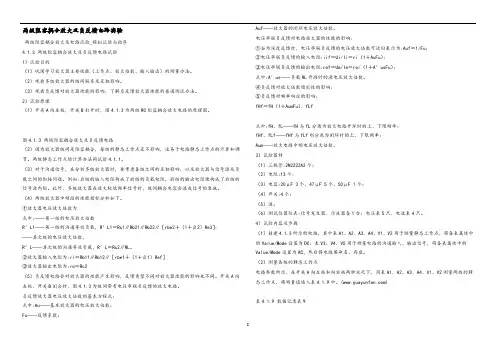

两级阻容耦合放大及负反馈电路实验两级阻容耦合放大及电路试验_模拟试验与指导4.1.3 两级阻容耦合放大及负反馈电路试验1）试验目的（1）巩固学习放大器主要性能（工作点、放大倍数、输入输出）的测量办法。
（2）观看多级放大器的级间联系及互相影响。
（3）观看负反馈对放大器性能的影响，了解负反馈放大器性能的普通测试办法。
2）试验原理（1）开关A向左扳，开关B打开时，图4.1.3为两级RC阻容耦合放大电路的原理图。
图4.1.3 两极阻容耦合放大及负反馈电路（2）因为放大器级间是阻容耦合，每级的静态工作点互不影响，这易于电路静态工作点的计算和调节。
两级静态工作点的计算办法同试验4.1.1。
（3）对于沟通信号，在分析多级放大器时，要考虑各级之间的互相影响，以及放大器与信号源或负载之间的衔接问题。
例如:后级的输入电阻构成了前级的负载电阻，前级的输出电阻便构成了后级的信号源内阻。
此外，多级放大器在放大较低频率信号时，级间耦合电容会造成信号的衰减。
（4）两级放大器中频段的性能指标分析如下。
①放大器电压放大倍数为式中:——第一级的电压放大倍数R′L1——第一级的沟通等效负载，R′L1＝Rc1∥Rb21∥Rb22∥［rbe2＋（1＋β2）Re3］；——其次级的电压放大倍数，R′L——其次级的沟通等效负载，R′L＝Rc2∥RL。
②放大器输入电阻为:ri＝Rb11∥Rb12∥［rbe1＋（1＋β1）Ref］③放大器输出电阻为:ro≈Rc2（5）负反馈电路会对放大器的性能产生影响，反馈类型不同对放大器性能的影响也不同。
开关A向左扳，开关B闭合时，图4.1.3为级间带有电压串联负反馈的放大电路。
负反馈放大器电压放大倍数的基本方程式:式中:Au——基本放大器的电压放大倍数；Fu——反馈系数；Auf——放大器的闭环电压放大倍数。
电压串联负反馈对电路放大器的性能的影响:①当为深度反馈时，电压串联负反馈的电压放大倍数可近似表示为:Auf＝1/Fu；②电压串联负反馈的输入电阻:iif＝Ui/Ii＝ri（1＋AuFu）；③电压串联负反馈的输出电阻:rof＝Uo/Io＝ro/（1＋A′usFu）；式中:A′us——负载RL开路时的源电压放大倍数。
学位论文—模拟电子技术报告--两级阻容耦合放大电路的设计与调试
模拟电子技术课程设计报告题目：两级阻容耦合放大电路的设计与调试学院电气工程学院专业班级12级电气3班学生姓名指导教师同组组员提交日期 2014年03月 07日电气工程学院专业课程设计评阅表学生姓名学生学号201230088063同组队员专业班级12电气3班题目名称两级阻容耦合放大电路的设计与调试一、学生自我总结二、指导教师评定目录目录一、设计目的 (5)二、设计要求和设计指标 (5)三、设计内容 (5)3.1.内容简介 (5)3.2.电路原理 (6)3.3参数确定 (7)3.4具体仿真电路 (7)3.5仿真结果与分析 (8)3.5.1设计要求 (8)3.5.2.技术指标 (8)3.5.3功能仿真及仿真图 (8)3.5.4. 测试电压 (9)3.5.5.频率失真图 (9)3.5.6.输出波形图 (10)3.5.7频响特性 (10)四、本设计改进建议 (4)五、总结（感想和心得等 (11)六、主要参考文献 (11)附录 (12)一、设计目的1.能够较全面地巩固和应用“模拟电子技术”课程中所学的基本理论和基本方法，并初步掌握电路设计的全过程（设计-仿真-PCB板制作-调试安装）。
2.能合理、灵活地应用分立元件或标准集成电路芯片实现规定的电路。
3. 培养独立思考、独立准备资料、独立设计规定功能的模拟电子系统的能力。
4.培养独立设计能力，熟悉EAD工具的使用，比如EWB（现在为Multisim系列）（仿真分析）及Protel（原理图和PCB版图的制作）等。
5.培养书写综合设计实验报告的能力。
二、设计要求和设计指标1.设计要求：1.根据性能指标要求，确定电路及器件型号，计算电路组件参数；2.在EWB中进行电路仿真，测量与调整电路参数，是满足设计计算要求。
3.测试性能指标，调整修改组件参数值，使其满足电路性能指标要求，将修改后的组件参数值标在设计原理图上。
4.上述各项完成后，在Protel软件中绘制电路原理图及其PCB版图。
电子技术学习指导与习题解答：第3章 多级放大电路
第3章 多级放大电路3.1 如图 3.7所示为两级阻容耦合放大电路，已知12CC =U V ，20B1B1='=R R k Ω，10B2B2='=R R k Ω，2C2C1==R R k Ω，2E2E1==R R k Ω，2L =R k Ω，5021==ββ，6.0BE2BE1==U U V 。
（1）求前、后级放大电路的静态值。
（2）画出微变等效电路。
（3）求各级电压放大倍数u1A 、u2A 和总电压放大倍数u A 。
u s+u o -CC图3.7 习题3.1的图分析 两级放大电路都是共发射极的分压式偏置放大电路，各级电路的静态值可分别计算，动态分析时需注意第一级的负载电阻就是第二级的输入电阻，即i2L1r R =。
解 （1）各级电路静态值的计算采用估算法。
第一级：412102010CC B2B1B2B1=⨯+=+=U R R R U （V ）7.126.04E1BE1B1E1C1=-=-=≈R U U I I （mA ）0.034507.11C1B1===βI I （mA ）2.5)22(7.112)(E1C1C1CC CE1=+⨯-=+-=R R I U U （V ） 第二级：412102010CC B2B1B2B2=⨯+='+''=U R R R U （V ）7.126.04E2BE2B2E2C2=-=-=≈R U U I I （mA ）电子技术学习指导与习题解答46 0.034507.12C2B2===βI I （mA ） 2.5)22(7.112)(E2C2C2CC CE2=+⨯-=+-=R R I U U （V ）（2）微变等效电路如图3.8所示。
R U +-图3.8 习题3.1解答用图（3）求各级电路的电压放大倍数u1A 、u2A 和总电压放大倍数u A 。
三极管V 1的动态输入电阻为：10807.126)501(30026)1(300E11be1=⨯++=++=I r β(Ω) 三极管V 2的动态输入电阻为：10807.126)501(30026)1(300E22be2=⨯++=++=I r β(Ω) 第二级输入电阻为：93.008.1//10//20////be2B2B1i2==''=r R R r （k Ω） 第一级等效负载电阻为：63.093.0//2//i2C1L1==='r R R （k Ω） 第二级等效负载电阻为：12//2//L C2L2==='R R R （k Ω） 第一级电压放大倍数为：3008.163.050be1L11u1-=⨯-='-=r R A β 第二级电压放大倍数为：5008.1150be2L22u2-=⨯-='-=r R A β 两级总电压放大倍数为：1500)50()30(u2u1u =-⨯-==A A A3.2 在 如图 3.9所示的两级阻容耦合放大电路中，已知12CC =U V ，30B1=R k Ω，20B2=R k Ω，4E1C1==R R k Ω，130B3=R k Ω，3E2=R k Ω，5.1L =R k Ω，5021==ββ，8.0BE2BE1==U U V 。
两级阻容耦合放大电路的仿真与设计基于Multisim10(DOC)
课程设计（论文）报告书题目：两级阻容耦合放大器的设计与仿真课程：模电综合实验院（部）：通信与信息工程学院专业：电子信息工程班级：1104班学生姓名：(*^__^*) 嘻嘻……学号：1107050405设计期限：2013年7月12日指导教师：吴文峰《一》课题两级阻容耦合放大器的设计与仿真《二》选题意义（1）为了尽可能保证不失真放大，采用两级放大电路。
阻容耦合放大器是多级放大器中最常见的一种，两级之间通过耦合电容及下级输入电阻连接，故称为阻容耦合，由于电容有隔直作用，使用前、后级的直流工作点互相不影响，各级放大电路的静态工作点可以单独计算。
每一级放大电路的电压放大倍数为输出电压Uo与输入电压Ui之比，其中，第一级的输出电压Uo1 即为第二级输入电压Uo2，所以两级放大电路的电压放大倍数为==*=（2）我选这个题目觉得能够较全面地巩固和应用“模拟电子技术”课程中所学的基本理论和基本方法，更加熟悉阻容耦合放大电路。
（3）更加了解电路的仿真。
《三》具体要求已知条件：（1）电源电压VCC=12V；（2）负载电阻RL=2KΩ；（3）输入信号为Vi=4mv，f=1KHZ的正弦波电压，信号源内阻Rg很小可忽略；（4）晶体管用3DG6。
技术指标：（1）放大器不失真输出电压VO≥1000mv，即放大器电压增益∣AV∣≥250；（2）△f=300Hz~80KHz；（3）放大器工作点稳定。
《四》方案1 采用集成运放可以采用集成运放来搭建放大电路。
该方案设计简单，集成度高、精确度高，在参数上输入电阻很高，输出电阻低，采用集成运放放大小信号是很好的选择。
2 采用三极管采用三极管的级联方式组成多级放大电路。
三极管又可以分为三种放大电路：共射、共集和共基放大电路。
三种方式有各自的特点。
根据实验的要求，本设计最终采用了三极管设计的方案。
电路由两级放大电路级联组成，第一级为分压偏置的共射级放大电路，第二级采用同样的放大电路通过电容耦合连接起来。
二级阻容耦合放大电路
二级阻容耦合放大电路一、实验目的1．进一步掌握直流电压及正弦信号的测试方法；2．掌握如何合理设置静态工作点；3．掌握两级放大电路的测量方法。
二、实验仪器名称型号数量双踪示波器 1台函数发生器 EE1641B 1台数字电表 1台实验板两级阻容耦合放大器1块三、工作原理说明1、电路的组成NPN型三极管T担负着放大作用，它具有能量转换和电流控制的能力，当微弱的输入信号ui使二极管基极电流i B产生微小变化时，就会使集电极电流i C产生较大的变化。
它是放大电路的核心。
V CC是集电极直流电源，为信号的功率放大提供能量。
Rc是集电极负载电阻，集电极电流ic通过Rc，从而将电流的变化转换为集电极电压的变化，然后传送到放大电路的输出端。
基极偏置电阻Rb的作用是，一方面为三极管的发射结提供正向偏置电压；同时给三极管提供一个静态基极电流Ib。
C1、C2是耦合隔直流电容为了使三极管工作在放大区，还必须使发射结正向偏置，集电结反向偏置，为此，Vcc、Rc和Rb等元件的参数应与电路中三极管的输入、输出特性有适当的配合关系。
由于单级放大电路的电压放大倍数有限，往往不能满足工程实际的需要，因此常由若干个单级放大电路组成多级放大器。
组成多级放大器时，要合理选择单级放大电路和级间耦合方式。
常用的级间耦合方式及特点见表 1。
表1 常用的级间耦合方式及特点因阻容耦合式电路简单，性能稳定，故本实验采用此耦合方式，实验原理图见实图 1。
四、实验内容1．设置静态工作点，要求第一级的静态工作电流为2 mA，第二级静态工作电流为 mA。
2．测量各级放大倍数3．测量两级放大器的输入电阻和输出电阻，其中，R=2KΩ，R L=Ω。
完成下表。
4．测量两级放大器的频率特性，并绘出频率特性曲线。
实图 1 两级阻容耦合放大器五、实验报告要求1．认真记录测试数据，正确描绘曲线；2．根据测试数据和计算结果，分析、总结多级放大器的工作性能；3．回答思考题。
计算1．静态在没有加输入信号（v i=0）时，放大电路的工作状态称为静态。
两级阻容耦合放大器及负反馈放大器
实验四 两级阻容耦合放大器及负反馈放大器一、实验目的1. 了解多级阻容耦合放大器组成的一般方法。
2. 了解负反馈对放大器性能指标的改善。
3. 掌握两级放大器与负反馈放大器性能指标的调测方法。
二、实验原理1．阻容耦合放大器是多级放大器中最常见的一种，其电路如图4.4.1所示。
这是一个曲型的两级阻容耦合放大器。
由于耦合电容1C 、2C 、3C 的隔直流作用，各级之间的直流工作状态是完全独立的，因此可分别单独调整。
但是，对于交流信号，各级之间有着密切的联系，前级的输出电压就是后级的输入信号，因此两级放大器的总电压放大倍数等于各级放大倍数的乘积u2u1u A A A ⋅=，同时后级的输入阻抗也就是前级的负载。
2. 负反馈放大器（1）负反馈电路的基本形式负反馈电路的形式很多，但就其基本形式来说可分四种：（a ）电压串联负反馈；（b ）电压并联负反馈；（c ）电流串联负反馈；（d ）电流并联负反馈。
在分析放大器中的反馈时，主要应抓住三个基本要素：第一、反馈信号的极性。
如果反馈信号是与输入信号反相的就是负反馈，反之则是正反馈。
第二、反馈信号与输出信号的关系。
如果反馈信号正比于输出电压，就是电压反馈；若反馈信号正比于输出电流，就是电流反馈。
第三、反馈信号与输入信号的关系。
从反馈电路的输入端看，反馈信号（电压或电流）与输入信号并联接入称为并联反馈；串联接入成为串联反馈。
（2）负反馈对放大器性能的影响负反馈能有效地改善放大器的性能，主要体现在输入电阻、输出电阻、频带宽度、非线性失真、稳定性等方面。
但是放大器性能的改善是以降低其增益为代价的，因而在应用负反馈电路时，必须考虑电路性能改善的同时会引起电路增益的减小。
3. 放大器的输入电阻i R 及输出电阻o R 。
放大器的输入电阻i R 是向放大器输入端看进去的等效电阻，定义为输入电压i u 和输入电流i i 之比，即：iii i u R =。
测量输入电阻i R 的方法很多，例如替代法、电桥法、换算法等等。
阻容耦合多级放大电路的分析
知识点： 阻容耦合多级放大电路的分析
阻容耦合多级放大电路如的何分进行析
静、
动态分析？
信号源 第一级
第二级
负载
RB1
C1+
+
RS
+
vi RB2
eS
––
RC1
C2 RB 1
+
T1
+
RE1
+ vO1
CE1
RB 2
–
+VCC
RC2
C3
+
T2
+
RE2
+ RL vo
CE2 –
阻容耦合多级放大电路的分 析
B1 ib1
ic1 C 1
B2 ib2
ic2 C2
+
RS
β1ib1
e v +
i RB1 RB2 rbe1
S- -
E1
+
vRC1 o1
RB1
RB2
rbe2
β2ib2
-
E2
+
v RC2
RL
o
-
阻容耦合多级放大电路的分
析
2. 动态分析
+ RS
e + vi
S- -
B1 ib1
ic1 C 1
B2 ib2
ic2 C2
➢ 多级放大电路的总的电压放大倍数Au等于 各级电压放大倍数之积，即Au=Au1Au2 。
阻容耦合多级放大电路的分
析
2. 动态分析
3个性能指标 的计算
➢ 多级放大电路总的输入电阻ri是第一级的 输入电阻，即Ri= Ri1。
多级放大电路3种耦合方式的详细分析
多级放大电路3种耦合方式的详细分析
在实际应用中，常对放大电路的性能提出多方面的要求，单级放大电路的电压倍数一般只能达到几十倍，往往不能满足实际应用的要求，而且也很难兼顾各项性能指标。
这时，可以选择多个基本放大电路，将它们合理连接，从而构成多级放大电路。
组成多级放大电路的每一个基本电路称为一级，级与级之间的连接方式称为级间耦合。
多级放大电路有3种常见的耦合方式，即阻容耦合、变压器耦合和直接耦合。
1、阻容耦合
将多级放大电路的前级输出端通过电容接到后级输入端，称为阻容耦合方式。
图1所示为两阻容耦合放大电路，第一级为共射放大电路，第二级为共集放大电路。
图1 两级阻容耦合放大电路。
电子技术综合实验报告(两级阻容耦合放大电路)
电子技术综合设计实验
两级阻容耦合放大电路
1.实验任务
用常用电阻电容三极管等器件搭建不失真，通频带宽的二级阻容耦合放大电路，设计静态工作点和动态特性，测试通频带并用面包板实现。
2.实验目的
掌握用模拟电子技术中放大电路的设计与测试方法，掌握面包板电路基本调试手段
3.实验原理
1)两级阻容耦合放大电路开环特性测试
电路图如上所示，通过四通道示波器各个引脚可知两级放大倍数，静态工作点等信息：
第一级放大倍数为2.698/4.582=0.588倍，静态工作点为（D通道设置在第一级电容之前）即得11.949V如下图所示
第二级放大倍数由两级放大倍数之积与第一级放大倍数的比值。
如示波器所示，第二级静态工作点为6.613V。
两级放大倍数之积为329.535mV，则放大倍数为总体放大倍数329.535，第二级放大倍数为32.953/0.588=56.04，频率响应如图所示
2)两级阻容耦合放大电路闭环特性测试（电压串联负反馈）
测试增加反馈对通频带的影响以及放大倍数的影响如下：
如图，闭环放大倍数为32.47，比开环时缩小
2)两级阻容耦合放大电路开环特性测试（电流并联负反馈）
如图所示，放大倍数为32.89，放大倍数有所下降。
负反馈放大器实验报告
电工电子实验报告学生姓名：朱光耀学生学号：201324122225 系别班级：13电气2报告性质：课程名称：电工电子实验实验项目：负反馈放大器实验地点：实验楼206 实验日期：11月23号成绩评定：教师签名：实验四 负反馈放大器一、实验目的加深理解放大电路中引入负反馈的方法和负反馈对放大器各项性能指标的影响。
二、实验原理负反馈在电子电路中有着非常广泛的应用,虽然它使放大器的放大倍数降低，但能在多方面改善放大器的动态指标，如稳定放大倍数，改变输入、输出电阻，减小非线性失真和展宽通频带等。
因此，几乎所有的实用放大器都带有负反馈。
负反馈放大器有四种组态，即电压串联，电压并联，电流串联，电流并联。
本实验以电压串联负反馈为例，分析负反馈对放大器各项性能指标的影响。
1、图4－1为带有负反馈的两级阻容耦合放大电路，在电路中通过R f 把输出电压u o 引回到输入端，加在晶体管T 1的发射极上，在发射极电阻R F1上形成反馈电压u f 。
根据反馈的判断法可知，它属于电压串联负反馈。
主要性能指标如下 1) 闭环电压放大倍数VV VVf F A 1A A +=其中 A V ＝U O ／U i — 基本放大器（无反馈）的电压放大倍数，即开环电压放大倍数。
图4－1 带有电压串联负反馈的两级阻容耦合放大器2) 反馈系数F1f F1V R R R F +=3) 输入电阻R if ＝(1＋A V F V )R iR i — 基本放大器的输入电阻4) 输出电阻VVO OOf F A 1R R +=R O — 基本放大器的输出电阻A VO — 基本放大器R L ＝∞时的电压放大倍数1) 在画基本放大器的输入回路时，因为是电压负反馈，所以可将负反馈放大器的输出端交流短路，即令u O ＝0，此时 R f 相当于并联在R F1上。
2) 在画基本放大器的输出回路时，由于输入端是串联负反馈，因此需将反馈放大器的输入端（T 1 管的射极）开路，此时（R f ＋R F1）相当于并接在输出端。
含负反馈的两级阻容耦合放大电路设计
含负反馈的两级阻容耦合放大电路设计一实验目的:1.学习利用Electronics Workbench Multisim电子线路仿真软件构建自己的虚拟实验室。
2.学习多级共射极放大电路及其静态工作点、放大倍数的调节方法。
3.掌握多级放大电路的放大倍数、输入电阻、输出电阻、频率特性的测量方法。
4.加深对负反馈放大电路放大特性的理解。
5.研究负反馈对放大电路各项性能指标的影响。
二主要仪器设备:1. 虚拟实验设备⏹操作系统为Windows XP的计算机 1台⏹Electronics Workbench Multisim 8.x～9.x电子线路仿真软件1套.2. 实际工程实验设备⏹模拟实验箱 1台⏹函数信号发生器 1台⏹示波器 1台⏹数字万用表 1台三实验原理及实验电路通常放大电路的放大倍数都是很微弱的,一般为毫伏或微伏数量级.为了推动负载工作,因此要求把几个单级放大电路连接起来,使信号逐级得到放大.因此构成多极放大电路.级间的连接方式叫耦合,如耦合电路是采用电阻,电容耦合的叫阻容耦合放大电路.本试验采用的就是两极阻容耦合放大电路,如图1-1所示.其中两极之间是通过耦合电容C2及偏置电阻连接,由于电容隔直作用,所以两极放大电路的静态工作点可以单独调试测定.两极阻容耦合放大电路的电压放大倍数Au= Au1*Au2从表面看，通过对多个单级放大电路的适当级联，可以实现任意倍数的放大。
似乎放大电路已经没有什么可以研究的了。
但是，问题并不是这么简单。
首先静态工作点与放大倍数是互相影响的，其次，放大倍数与输出电阻也可能互相影响，第三，输入电阻与放大倍数也可能互相影响.在电路中引入负反馈，可以解决这个问题。
如电路图所示.负反馈对放大电路性能主要有五个方面的影响:1.降低放大倍数2.提高放大倍数的稳定性3.改善波形失真4.展宽通频带5.对放大电路的输入电阻和输出电阻的影响四实验预习内容:1预习实验电路的原理,明确实验目的及内容2掌握放大电路的静态和动态的测试方法.3了解实验所需仪器设备的结构性能及使用方法(特别是波特图示仪）4求电路图1-1的静态工作点和电压放大倍数五实验研究分析报告参照实验电路图1-1，完成测量电路的接线，断开反馈支路。
两级阻容耦合放大电路
原理：如图所示电路是两级阻容耦合放大电路。
阻容耦合就是利用电容作为耦合隔断直流通交流的电路，其中电路的第一级输出信号通过电容C2和第二级的输入电阻R21加到第二级的输入端。
U2是信号源，提供交流正弦小信号。
C1、C2、C3实现了直流隔离功能，电容Ce1、Ce2在高频时形成短路，有效地旁路了R e1、Re2，C2是耦合电容。
R11、R12、为第一级的三极管VT1提供偏置电流。
,R21、R22为第二级的三极管VT2提供偏置电流。
R c、R e形成适当的偏置条件。
RL为负载电阻。
通过改变输出电阻R22、RL可以改变信号的放大倍数。
两级阻容耦合放大电路的安装与调试2
一、常用电子元件的识别与检测
（三）、电感器（L，单位亨利 H，mH，μH。1H=103mH=106μH）
两级阻容耦合放大电路的安装与调试
实习内容： 1.电子元件的识别与检测 2.常用电子仪器和工具的使用练习 3.拆焊与焊接技术训练 4.电路工作原理与元件参数设计 5.电路的安装、调试、维修训练 6.作品验收 7.撰写实习报告
一、常用电子元件的识别与检测
（一）、电阻器（R，单位：Ω、K Ω、M Ω） 1、电阻器的分类： 根据电阻值特性分为:固定电阻器、可变电阻器（电位器）、敏感电阻器
码电感）外，电感量一般不专门标注在线圈上，而以特定的名称标注。电感量误 差细分为：F级（±1%），G级（±2%），H级（±3%），J级（±5%），K级 （±10%），L级（±15%），M级（±20%），P级（±25%）。N级 （±30%）。但普通常用J，K，M级。 （2）品质因素Q
品质因素Q是表示线圈质量的一个物理量，Q为感抗XL与其等效的电阻的比 值，即：Q=XL/R。 线圈的Q值愈高，回路的损耗愈小。
（4）线绕电阻由于分布电感和分布电容都比较大，只能用在低频电路，高频 电路中应尽量选用金属膜电阻。在高频电路中电阻器的引线不宜过长，以减小 分布参数。
（5）电阻的测量：注意指针式万用表的Ω调零。
一、常用电子元件的识别与检测
（二）、电容器（C，单位法拉F，μF，nF，pF。1 μF =103nF=106pF） 1、电容器的分类： 按绝缘介质分为：空气介质电容器、纸质电容器、有机薄膜电容器、瓷介 电容器、玻璃釉电容器、云母电容器、电解电容器等。 按结构分为：固定电容器、半可变电容器、可变电容器
阻容耦合放大电路
2.输入电阻和输出电阻
第五节
对于有旁路电容Ce的情况，从图中的微变等效电路 可得
Ri Rb1 // Rb2 // rbe
在 Rb1//Rb2 rbe 时
R i rbe
IC
+
用直接观察的方法可知输出电阻
Ii
+
.
Ib
.
.
Ui
.
Rb1
Rb2
rbe
Rc β Ib
. RL U o
_ _
Ri
Ro
怎样稳 定静态 工作点
将放大器置于恒温装置中 在直流偏置电路中引入负反馈来稳定 静态工作点 在偏置电路中采取温度补偿措施
（二）分压式电流负反馈偏置电路 1.工作原理
第五节
这种电路在设计时，应适当选择电阻Rb1和Rb2的适当阻值范围， 使之满足下面两个条件。
IRb IBQ UBQ UBEQ
c IBQ
+
ICQ IBQ 1.8( mA)
UBEQ
_
UCEQ
e
_
UCEQ VCC ( ICQRc ) 6.6( V)
IEQ ICQ IBQ 1.83( mA)
26 rbe rbb (1 ) 1.17(kΩ) IEQ
画出电路的微变等效电路
UBQ不变
IEQ
UBQ UBEQ UBQ IEQ Re Re
也可以近似看作恒定不变
2.射极偏置电路的分析计算
如果电路参数满足稳定条件时可以近似估算。
第五节
Rb2 UBQ VCC Rb1 Rb2
IBQ IEQ 1
IEQ
UB Q UB EQ UB Q Re Re
