互感器试验方法--电压互感器
互感器的特性试验方法
互感器的特性试验方法互感器的特性试验方法与电力变压器的基本相同。
一、测量互感器绕组的直流电阻电压互感器一次绕组线径较细，易发生断线、短路或匝间击穿等故障，二次绕组因导线较粗很少发生这种状况，因而交接、大修时应测量电压互感器一次绕组的直流电阻。
各种类型的电压互感器一次绕组的直流电阻均在几百欧至几千欧之间，一般采纳直流电阻测试仪进行测量，测量结果应与制造厂或以前测得的数据无明显变化。
有时为了推断电流互感器一次绕组接头有无接触不良等现象，需要采纳压降法和双臂电桥等测量一次绕组的直流电阻；有时为了判别套管型电流互感器分接头的位置，也使用变压器直流电阻测试仪测量绕组的直流电阻。
二、极性试验电流互感器和电压互感器的极性很重要，极性推断错误会使计量仪表指示错误，更为严峻的是使带有方向性的继电爱护误动作。
互感器一、二次绕组间均为减极性。
极性试验方法与电力变压器相同，一般采纳直流法。
试验时留意电源应加在互感器一次测；测量仪表接在互感器二次侧。
三、变比试验《规程》规定要检查互感器各分接头的变比，并要求与铭牌相比没有显著差别。
1.电流互感器变比的检查检查电流互感器的变比，采纳与标注电流互感器相比较的方法。
其试验接线如图1-1所示。
图1-1 电流互感器变比检查试验接线图T1—单相调压器；T2—升流器；TAN—标准电流互感器；TAX—被试电流互感器试验时，将被试电流互感器与标准电流互感器一次测串联，二次侧各接一只0.5级电流表，用调压器和升流器供应一次侧一合适电流，当电流升至互感器的额定电流值时(或在30%～70%额定电流范围内多选几点)，同时记录两只电流表的读数，则被试电流互感器的实际变比为：K＝KNIN／I变比误差为△K＝[(K－KxN)／KxN]×100%以上式中KN、IN——标准电流互感器的变比和二次电流值；K、I——被试电流互感器的变比和二次电流值；KxN——被试电流互感器的额定变比。
试验时应留意，应将非被试电流互感器二次绕组短路，严防开路；应尽量选择使标准电流互感器与被试电流互感器变比相同，假如变比正确的话，其二次绕组电流表读数也应相同。
电压电流互感器的常规试验方法,民熔
电压电流互感器实验方法图文，民熔不同之处在于承载能力。
变压器能承受很大的负荷，而电压互感器不能。
电压互感器用于将高压变为低压。
在运行过程中，二次侧不能短时间闭合，二次侧负荷一般不大。
变压器是用来改变电压等级的，包括高压对低压、低压对高压，以及专用变压器如汽车变压器、焊机等。
2.电流互感器的原理在原理上也与变压器相似，如图1.2所示。
与电压互感器的主要差别是：正常工作状态下，一、二次绕组上的压降很小（注意不是指对地电压），相当于一个短路状态的变压器，所以铁芯中的磁通中也很小，这时一、二次绕组的磁势F（F=lW)大小相等，方向相即电流互感器一、二次之间的电流比与一、二次绕组的匝数成反比。
3.互感器绕组的端子和极性电压互感器绕组分为首端和尾端，对于全绝缘的电压互感器，一次绕组的首端和尾端可承受的对地电压是一样的，而半绝缘结构的电压互感器，尾端可承受的电压一般只有几kV 左右。
常见的用A和X分别表示电压互感器一次绕组的首端和尾端，用a、x或P1、P2表示电压互感器二次绕组的首端或尾端；电流互感器常见的用L1、L2分别表示一次绕组首端和尾端，二次绕组则用K1、K2或S1、S2表示首端或尾端，不同的生产厂家其标号可能不一样，通常用下标1表示首端，下标2表示尾端。
当端子的感应电势方向一致时，称为同名端；反过来说，如果在同名端通入同方向的直流电流，它们在铁芯中产生的磁通也是同方向的。
标号同为首端或同为尾端的端子而且感应电势方向一致，这种标号的绕组称为减极性，如图1.3a所示，此时A-a端子的电压是两个绕组感应电势相减的结果。
在互感器中正确的标号规定为减极性。
4.电压互感器和电流互感器在结构上的主要差别（1）电压互感器和电流互感器都可以有多个二次绕组，但电压互感器可以多个二次绕组共用一个铁芯，电流互感器则必需是每个二次绕组都必需有独立的铁芯，有多少个二次绕组，就有多少个铁芯。
（2）电压互感器一次绕组数很多，导线很细，二次绕组匝数较少，导线稍粗；而变电站用的高压电流互感器一次绕组只有1到2，导线很粗，二次绕组匝数较多，导线的粗细与二次电流的额定值有关。
电压互感器耐压试验方法
HJ-10Z3自升压标准电压互感器感应耐压试验方法根据JB/T5473-91,《仪用电压互感器》标准要求，额定一次电压为10kV的电压互感器，工频感应试验电压为20kV (有效值)。
我司采用一台35kV/3/100V/3的油浸式电力互感器及5kVA调压控制箱作为升压装置对生产的HJ-10Z3电压互感器进行工频感应耐压试验。
步骤一：35kV/3/100V/3的油浸式电力互感器的一次高压端子A与被测HJ-10Z3互感器的A采用软体导线连接，导线及互感器高压端子A与其他物品保持1米以上安全距离。
电力互感器的一次低压端子X与被测HJ-10Z3互感器的X采用导线连接并接地。
步骤二：使用5kVA调压控制箱平稳输出0-57.14V电压到35kV/3/100V/3电力互感器的二次接线端子1a、1n，使用万用表监测1a、1n端子电压，此时电力互感器高压端子可产生20kV的高压，此高压接至被试品的高压端子A及X。
步骤三：使用5kVA调压控制箱的计时器计时1分钟，在此时间内保持高压为20kV，时间到达后快速将电压降至为零。
结论：若升压及保持电压过程被试品无闪络，无击穿等现象，误差试验结果则认定被试品感应耐压试验合格。
南京丹迪克电力仪表有限公司
质检部
2012年2月12日
12。
电压互感器试验方法
电压互感器试验方法1、常规法这种方法的测量接线，如图所示。
反接法所测量的是以下三部分绝缘的介质损失角正切：（1）一次静电屏（即X端）对二、三次绕组的绝缘；（2）一次绕组对二、三次绕组端部的绝缘；（3）绝缘支架对地的绝缘。
这种方法的缺点是（1）主要反映一次静电屏对二、三次绕组间绝缘的介质损失角正切。
这是因为一次静电屏对二、三次绕组绝缘的电容量为1000PF，而其他两部分绝缘的电容量均很小，约为十几到数十皮法，因此难以反映这两部分介质损失角正切的变化。
（2）试验电压低。
串极式电压互感器高压绕组接地端的绝缘水平较低，制造厂设计时考虑的试验电压为2000V，因此在预防性试验中对该处的试验电压不宜过高，一般仅能施加1600V电压。
但有单位曾在试验中施加2500—3000V；这样做虽然能发现进水、受潮等情况，但总的说来，试验电压仍偏低，对电桥测量灵敏度有一定的影响。
（3）脏污的影响。
由于X端引出端子板及小瓷套的脏污会影响测量结果，产生很大的误差。
为了减少端子板及小瓷套脏污的影响，可采用正接法接线测量。
它也是主要测量一次静电屏对二、三次绕组间的介质损失角正切。
但其测量误差很大。
2、末端屏蔽法这种方法是目前测量串级式电压互感器介质损失角正切比较完善的方法。
由于X端及底座法兰接地，小瓷套及接线端子绝缘板受潮、脏污、裂纹所产生的测量误差都被屏蔽掉，一次静电屏对二、三次绕组以及绝缘支架的介质损失角正切都测不到，所以只能测量下铁心柱上一次绕组对二、三次绕组的介质损失角正切，而该处是运行中长期承受高电压的部分，又是最容易受潮的部位，因此测量该处的介质损失角正切十分必要。
当被试设备是JCC—220型电压互感器时，由于标准电容器C N 上承受的电压是互感器高压端电压U，而下铁心的电位只有高压端的1/4，这就相当于被试设备上加的电压只有1/4U。
用QS1型电桥测量电压互感器下铁心对二，三次绕组绝缘的介质损失角正切值及C X值时，由于C X值较小，原电桥R3臂量程不够，电桥一般不易达到平衡，必须在R4的桥臂上，即在C N的低压端与地之间增加并联电阻R方能满足测量要求。
电压电流互感器的试验方法

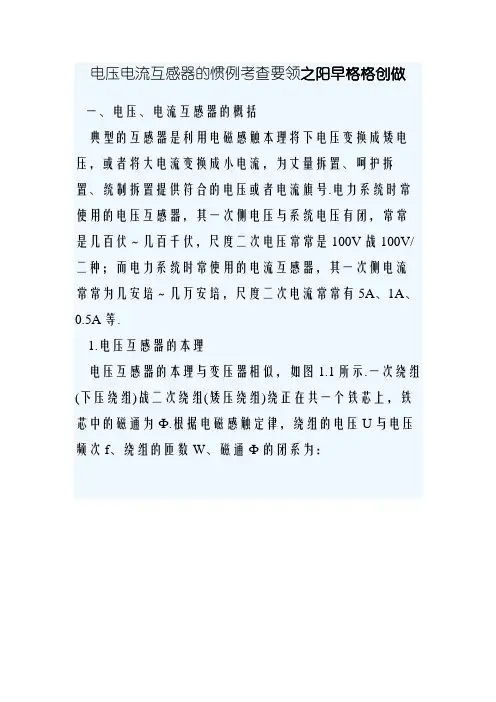

电压电流互感器的惯例考查要领之阳早格格创做一、电压、电流互感器的概括典型的互感器是利用电磁感触本理将下电压变换成矮电压，或者将大电流变换成小电流，为丈量拆置、呵护拆置、统制拆置提供符合的电压或者电流旗号.电力系统时常使用的电压互感器，其一次侧电压与系统电压有闭，常常是几百伏～几百千伏，尺度二次电压常常是100V战100V/ 二种；而电力系统时常使用的电流互感器，其一次侧电流常常为几安培～几万安培，尺度二次电流常常有5A、1A、0.5A等.1.电压互感器的本理电压互感器的本理与变压器相似，如图1.1所示.一次绕组(下压绕组)战二次绕组(矮压绕组)绕正在共一个铁芯上，铁芯中的磁通为Ф.根据电磁感触定律，绕组的电压U与电压频次f、绕组的匝数W、磁通Ф的闭系为：图1.1 电压互感器本理2.电流互感器的本理正在本理上也与变压器相似，如图1.2所示.与电压互感器的主要没有共是：仄常处事状态下，一、二次绕组上的压落很小（注意没有是指对付天电压），相称于一个短路状态的变压器，所以铁芯中的磁通Ф也很小，那时一、二次绕组的磁势F（F=IW）大小相等，目标好同.即电流互感器一、二次之间的电流比与一、二次绕组的匝数成反比.图1.2 电流互感器的本理3.互感器绕组的端子战极性电压互感器绕组分为尾端战尾端，对付于齐绝缘的电压互感器，一次绕组的尾端战尾端可启受的对付天电压是一般的，而半绝缘结构的电压互感器，尾端可启受的电压普遍惟有几kV安排.罕睹的用A战X分别表示电压互感器一次绕组的尾端战尾端，用a、x或者P1、 P2表示电压互感器二次绕组的尾端或者尾端；电流互感器罕睹的用L1 、L2分别表示一次绕组尾端战尾端，二次绕组则用K1、K2或者S1、S2表示尾端或者尾端，分歧的死产厂家其标号大概纷歧样，通时常使用下标1表示尾端，下标2表示尾端.当端子的感触电势目标普遍时，称为共名端；反过去道，如果正在共名端通进共目标的直流电流，它们正在铁芯中爆收的磁通也是共目标的.标号共为尾端或者共为尾端的端子而且感触电势目标普遍，那种标号的绕组称为减极性，如图1.3a所示，此时Aa端子的电压是二个绕组感触电势相减的停止.正在互感器中精确的标号确定为减极性.4.电压互感器战电流互感器正在结构上的主要没有共（1）电压互感器战电流互感器皆不妨有多个二次绕组，但是电压互感器不妨多个二次绕组共用一个铁芯，电流互感器则必须是每个二次绕组皆必须有独力的铁芯，有几个二次绕组，便有几个铁芯.（2）电压互感器一次绕组匝数很多，导线很细，二次绕组匝数较少，导线稍细；而变电站用的下压电流互感器一次绕组惟有1到2匝，导线很细，二次绕组匝数较多，导线的细细与二次电流的额定值有闭.（3）电压互感器仄常运止时，宽禁将一次绕组的矮压端子挨启，宽禁将二次绕组短路；电流互感器仄常运止时，宽禁将二次绕组启路.5.电压互感器型号意思第一个字母：J—电压互感器.第二个字母：D—单相；S—三相；C—串级式；W—五铁芯柱.第三个字母：G—搞式，J—油浸式；C—瓷绝缘；Z—浇注绝缘；R—电容式；S—三相；Q－气体绝缘第四个字母：W—五铁芯柱；B—戴补偿角好绕组. 连字符后的字母：GH—下海拔天区使用；TH—干热天区使用.6.电流互感器的型号意思电流互感器的型号由字母标记及数字组成，常常表示电流互感器绕组典型、绝缘种类、使用场合及电压等第等.字母标记含意如下：第一位字母：L——电流互感器.第二位字母：M——母线式(脱心式)；Q——线圈式；Y——矮压式；D——单匝式；F——多匝式；A——脱墙式；R——拆进式；C——瓷箱式；Z ——维持式；V ——倒拆式.第三位字母：K——塑料中壳式；Z——浇注式；W——户中式；G——矫正型；C——瓷绝缘；P——中频；Q ——气体绝缘.第四位字母：B——过流呵护；D——好动呵护；J——接天呵护或者加大容量；S——速鼓战；Q——加强型.字母后里的数字普遍表示使用电压等第.比圆：LMK－0.5S型，表示使用于额定电压500V及以下电路，塑料中壳的脱心式S级电流互感器.LA－10型，表示使用于额定电压10kV电路的脱墙式电流互感器.二、电压、电流互感器考查步调电压互感器战电流互感器公有的考查名目1.绝缘电阻丈量（1）试品温度应正在10－40℃之间；（2）用2500V兆欧表丈量，丈量前对付被试绕组举止充分搁电；（3）考查接线：电磁式电压互感器需拆启一次绕组的下压端子战接天端子，拆启二次绕组，；丈量电容式电压互感器中间变压器的绝缘电阻时，须将中间变压器一次线圈的终端（常常为X端）及C2的矮压端（常常为δ）挨启，将二次绕组端子上的中接线局部拆启，按图2.1接佳考查线路.电流互感器按图2.2接佳考查线路.图2.1 电磁式电压互感器绝缘电阻丈量接线图2.2 电流互感器绝缘电阻丈量接线（4）启动兆欧表白额定转速，或者接通兆欧表电源启初丈量，待指针宁静后（或者60s），读与绝缘电阻值；读与绝缘电阻后，先断启接至被试绕组的对接线，而后再将绝缘电阻表停止运止；（5）断启绝缘电阻表后应付于被试品搁电接天.闭键面：a.采与2500V兆欧表丈量b.丈量前被试绕组应充分搁电c.拆启端子对接线时，拆前必须搞佳记录，回复接线后必须宽肃查看核查于d.当电容式电压互感器一次绕组的终端正在里里对接而无法挨启时可不料量e.如果猜疑瓷套净污做用绝缘电阻，可用硬铜线正在瓷套上绕一圈，并与兆欧表的屏蔽端对接.考查央供：a.与历次考查停止战共类设备的考查停止相比无隐著没有共；b.一次绕组对付二次绕组及天应大于1000MΩ，二次绕组之间及对付天应大于10MΩ.c.没有该矮于出厂值或者初初值的70％；d.电容型电流互感器终屏绝缘电阻没有宜小于1000MΩ；可则应丈量其tanδ.2.绕组直流电阻丈量（1）对付电压互感器一次绕组，宜采与单臂电桥举止丈量；（2）对付电压互感器的二次绕组以及电流互感器的一次或者二次绕组，宜采与单臂电桥举止丈量，如果二次绕组直流电阻超出10Ω，应采与单臂电桥丈量；（3）也可采与直流电阻尝试仪举止丈量，但是应注意尝试电流没有宜超出线圈额定电流的50%，免得线圈收热直流电阻减少，做用丈量的准确度.（4）考查接线：将被试绕组尾尾端分别接进电桥，非被试绕组悬空，采与单臂电桥（或者数字式直流电阻尝试仪）时，电流端子应正在电压端子的中侧，睹图2.4；（5）换接线时应断启电桥的电源，并对付被试绕组短路充分搁电后才搞拆启丈量端子，如果搁电没有充分而强止断启丈量端子，简单制成过电压而益坏线圈的主绝缘，普遍数字式直流电阻尝试仪皆有自动搁电战启示功能；（6）丈量电容式电压互感器中间变压器一、二次绕组直流电阻时，应拆启一次绕组与分压电容器的对接战二次绕组的中部对接线，核心间变压器一次绕组与分压电容器正在里里对接而无法分启时，可不料量一次绕组的直流电阻.图2.4 直流电阻丈量接线闭键面：a.丈量电流没有宜大于按绕组额定背载估计所得的输出电流的20%b.当线圈匝数较多而电感较大时，应待仪器隐现的数据宁静后圆可读与数据，丈量中断后应待仪器充分搁电后圆可断启丈量回路.c.记录考查时环境温度战气氛相对付干度；d.直流电阻丈量值应换算到共一温度下举止比较.停止推断：与历次考查停止战共类设备的考查停止相比无隐著没有共.电压互感器特有的考查名目1.电压变比丈量（包罗电容式电压互感器的中间变压器）要领1：电压表法待检互感器一次及所有二次绕组均启路，将调压器输出接至一次绕组端子，缓缓降压，共时用接流电压表丈量所加一次绕组的电压U1战待检二次绕组的感触电压U2，估计U1/U2的值，推断是可与铭牌上该绕组的额定电压比（U1n/U2n）相符，睹图3.1.图3.1 电压表法考查接线图要领2：变比电桥法，参照仪器使用证明书籍举止.考查央供：与铭牌战标记相符.2.电磁式电压互感器介量耗费果数及电容量丈量（1）正接法图示的接线以HSXJSII型介量耗费尝试仪为例，本量接线应按所使用的仪器证明书籍举止接线.图3.6 正接法接线图正接线的个性：a.丈量停止主要反映一次绕组战二次绕组之间战端子板绝缘的电容量战介量耗费果数；b.丈量停止没有包罗铁芯收架绝缘的电容量战介量耗费果数（如果PT底座垫绝缘便不妨）；c.丈量停止没有受端子板的做用；d.考查电压没有该超出3kV（修议为2kV）.（2）反接法图3.7 反接法接线图反接法的个性a.丈量停止主要反映一次绕组战二次绕组之间、铁芯收架、端子板绝缘的电容量战介量耗费果数；b.丈量停止受端子板的做用；c.考查电压没有该超出3kV（修议为2kV）.（3）终端屏蔽法图3.8 终端屏蔽法接线图终端屏蔽法的个性：a.对付于串激式电压互感器，丈量停止主要反映铁芯下部战二次线圈端部的绝缘，当互感器进火时该部位绝缘最简单受潮，所以终端屏蔽法对付反映互感器受潮较为敏捷；b.对付于串激式电压互感器，被丈量部位的电容量很小，简单受到中部搞扰；C.考查电压不妨是10kV；d.宽禁将二次绕组短接.（4）终端加压法终端加压法的个性：a.没有必断启互感器的下压端子，考查中将下压端接天；b.丈量停止主假如反映一、二次线圈间的电容量战介量耗费果数，没有包罗铁芯收架的电容量战介量耗费果数；c.由于下压端接天，中部感触电压被屏蔽掉，所以那种要领有较强的抗搞扰本领；d.丈量停止受二次端子板绝缘的做用；e.考查电压没有宜超出3kV；f.宽禁将二次绕组短接.图3.9 终端加压法接线图图3.10 丈量收架的介量耗费果数（5）串激式电压互感器收架介量耗费果数的丈量丈量接线睹图3.10，互感器搁置于绝缘垫上.由于收架的电容量很小，常常惟有几十PF，所以央供介益丈量仪应有相映的丈量范畴.考查央供及停止推断：a.采与终端屏蔽法战终端加压法时，宽禁将二次绕组短接.b.串级式电压互感器修议采与终端屏蔽法，其余考查要领与央供自止确定；c.前后对付比宜采与共一考查要领；d.接接时，35kV以上电压互感器，正在考查电压为10kV 时，按制制厂考查要领测得的介益没有该大于出厂考查值的130％；e.收架介益普遍没有大于6%;f.与历次考查停止相比，应无明隐变更；g.绕组tgδ没有该大于规程确定值.电流互感器特有的考查名目1.变比考查要领1：电流法由调压器及降流器等形成降流回路，待检TA一次绕组串进降流回路；共时用丈量用TA0战接流电流表丈量加正在一次绕组的电流I1、用另一齐接流电流表丈量待检二次绕组的电流I2，估计I1/I2的值，推断是可与铭牌上该绕组的额定电流比（I1n/I2n）相符.睹图4.1图4.1 电流互感器变比丈量接线图图4.2 电压法要领2：电压法待检CT一次绕组及非被试二次绕组均启路，将调压器输出接至待检二次绕组端子，缓缓降压，共时用接流电压表丈量所加二次绕组的电压U2、用接流毫伏表丈量一次绕组的启路感触电压U1，估计U2/U1的值，推断是可与铭牌上该绕组的额定电流比（I1n/I2n）相符.要领3：电流互感器变比尝试仪（互感器伏安个性尝试仪），按证明书籍收配.注意事项：要领1：丈量某个二次绕组时，其余所有二次绕组均应短路、没有得启路，根据待检CT的额定电流战降流器的降流本领采用量程符合的丈量用CT战电流表；要领2：二次绕组所施加的电压没有宜过下，预防CT铁心鼓战要领3：丈量某个二次绕组时，其余所有二次绕组均应短路、没有得启路，根据待检CT的额定电流战降流器的降流本领采用符合的丈量电流.停止推断：与铭牌战标记相符.2.正坐式电容型电流互感器介量耗费果数及电容量丈量丈量接线睹图4.2.图4.2 正坐式电流互感器介量耗费丈量接线3.倒坐式电流互感器介量耗费果数及电容量丈量（1）SF6绝缘电流互感器没有央供丈量介量耗费果数；（2）当二次绕组的金属罩战二次引线金属管里里接天而整屏中引接天时只可采与反接法举止丈量；（3）当二次绕组的金属罩战二次引线金属管与整屏共时中引接天时劣先采与正接法举止丈量.推断二次引线金属罩是可正在里里接天的要领：如果用正接法测出的电容量比反接法测出的电容量小很多，便证明二次引线金属管已正在里里接天.注意事项及停止推断：a.本考查应正在天气良佳，试品及环境温度没有矮于＋5℃的条件下举止；b.尝试前，应先丈量绕组的绝缘电阻；c.丈量时应记录气氛相对付干度、环境温度；d.与历次考查停止战共类设备的考查停止相比无隐著没有共；e.绕组tanδ没有该大于规程确定值；f.当丈量电容型电流互感器终屏tanδ时，其值没有该大于2%.4.一次绕组接流耐压考查将二绕组短接并与中壳对接后接天，正在一次侧加压.采与调压器及串联谐振拆置的考查接线睹图4.3.图4.3 电流互感器一次绕组接流耐压考查注意事项：a.耐压考查前确认试品绝缘电阻合格；b.充油战充气互感器必须静置确定的时间(常常拆置后应停止24小时以上)；c.绝缘油考查合格；d.气体考查合格，耐压正在额定气压下举止e.耐压考查前后，应查看有可绝缘益伤；f.中施接流耐压考查电压的频次应为45－65HZ；g.接流耐压考查时加至考查尺度电压后的持绝时间，凡是无特殊证明者，均为1min；h.中施耐压考查的电压值应正在下压侧举止丈量，并应丈量电压峰值（考查电压为峰值/ ）；i.丈量时应记录气氛相对付干度、环境温度；j.拆启考查设备下压引线，尝试被试绕组对付其余绕组及天绝缘电阻，并与耐压前尝试值比较，耐压后绝缘电阻没有该落矮.k.考查中断后应付于被试品搁电接天.考查央供：a.考查历程没有该爆收闪络、打脱局里；b.中施耐压考查前后，绝缘电阻没有该有明隐变更.5.励磁个性（伏安个性）直线（1）待检CT一次及所有二次绕组均启路；（2）将调压器或者考查变压器的电压输出下压端接至待检二次绕组的一端，待检二次绕组另一端通过电流表（或者毫安表，视量程需要）接天、考查变压器的下压尾端接天，睹图4.4；（3）接佳丈量用PT、电压表；（4）缓缓降压，共时读出并记录各丈量面的电压、电流值.（5）依次丈量其余二次绕组的励磁个性直线.图4.4 励磁个性丈量注意事项：a．考查时应先去磁（可加接流电压仄缓降落频频），而后将电压渐渐降至励磁个性直线的鼓战面即可停止；b．如果该绕组励磁个性的鼓战电压下于2kV，则现场考查时所施加的电压普遍应正在2kV停止，预防二次绕组绝缘启受过下电压；c．考查时记录面的采用应便于估计鼓战面、便于与出厂数据及履历数据举止比较，普遍没有该少于5个记录面. 考查停止推断：与历次考查停止或者与共类设备的考查停止相比无隐著没有共.图4.5 电流互感器的励磁个性直线考查数据的推断5.1 对付考查数据的推断要领（1）与出厂考查数据或者拆置接接考查数据比较应无明隐的变更.（2）与共类产品比较应无明隐的好别.（3）与历年考查数据比较应无隐著的没有共.（4）考查停止应切合相闭规程的确定.5.2 数据非常十分的大概本果（1）绝缘电阻下落a.受潮；b.中套净污；c.绝缘老化蜕变；d.局部绝缘破坏或者打脱.（2）介量耗费果数删大a.受潮或者中套净污；b.中电场搞扰；c.考查引线或者接天线交战没有良制成的附加耗费；d.电容屏半打脱状态产死的附加电阻；e.里里绝缘存留局部搁电缺陷；f.绝缘老化、蜕变制成介量耗费减少；g.介量耗费随考查电压的下落而减少，证明电容屏绝缘资料有纯量.（3）电容量减少a.各别电容元件打脱或者电容屏层间绝缘存留打脱问题；b.电容元件或者电容屏受潮；c.采与反接线丈量时下压引线太少（引线对付天电容大）. （4）电容量减小a.电容元件之间的对接线或者电容屏引线断线或者交战没有良；b.油浸式电容器或者互感器里里缺油.（5）直流电阻非常十分a.线圈存留匝间短路；b.线圈存留焊接或者交战没有良、断线等问题.（6）励磁个性非常十分a.励磁电流减少：绕组存留匝间短路，此时变比也会爆收变更；b.励磁电流变小：绕组存留断线或者真焊问题.。
电压互感器试验方案
电压互感器试验方案1.试验目的：（1）验证电压互感器的技术参数是否符合规定标准；（2）评估电压互感器的准确性和稳定性；（3）检测电压互感器的绝缘和电击保护功能。
2.试验装置：（1）电源：提供标准电压源，电压范围可调；（2）负载电阻：可调负载电阻，用于调整试验电流大小；（3）电压表：用于测量试验电压；（4）绕组可调试验台：用于测试不同变比的电压互感器；（5）数据采集系统：用于记录试验结果。
3.试验步骤：（1）接线：将电压互感器的输入绕组与电源相连接，输出绕组与负载电阻连接，电压表连接在负载电阻两端；（2）变比测量：将电源的电压逐步升高，记录输入输出电压的值，计算变比，并与设备技术参数进行比较；（3）误差测量：将电源的电压调整到标称值，并使负载电阻达到额定电流，记录输入输出电压的值，计算误差，并与设备技术参数进行比较；（4）短路阻抗测量：将电源的电压调整到标称值，并短路电压互感器的输出绕组，测量输入电压和电流，计算短路阻抗的值，并与设备技术参数进行比较；（5）绝缘电阻测量：断开电源，使用绝缘电阻测试仪对电压互感器的绝缘进行测量，记录绝缘电阻的值，并与设备技术参数进行比较；（6）电击保护测量：将电源的电压调整到标称值，使负载电阻达到额定电流，将电击电压施加到电压互感器的绝缘支持结构上，测量电压互感器的电压和电流，并与设备技术参数进行比较。
4.试验记录与分析：（1）记录每次试验的实际参数值，包括输入输出电压、电流、变比、误差、短路阻抗、绝缘电阻等；（2）根据设备技术参数，比较实际参数值与标称值的差异，评估电压互感器的准确性和稳定性；（3）对于与设备技术参数存在较大差异的试验结果，进行原因分析，并采取相应的修正措施。
5.注意事项：（1）在进行试验时，确保实施各项试验的安全措施，防止电击和其他事故；（2）根据试验需要，确保电源的电压和电流稳定，并按需调整电阻负载；（3）确保测量仪器的准确性和可靠性，校准设备并定期维护；（4）根据试验结果，及时采取相应的修正和改进措施，保证电压互感器的性能和可靠性。
电压电流互感器的试验方法
电压电流互感器的常规试验方法一、电压、的概述典型的互感器是利用电磁感应原理将高电压转换成低电压,或将大电流转换成小电流,为测量装置、保护装置、控制装置提供合适的电压或电流信号;电力系统常用的,其一次侧电压与系统电压有关,通常是几百伏～几百千伏,标准二次电压通常是100V和100V/ 两种；而电力系统常用的,其一次侧电流通常为几安培～几万安培,标准二次电流通常有5A、1A、等;1.的原理的原理与变压器相似,如图所示;一次绕组高压绕组和二次绕组低压绕组绕在同一个铁芯上,铁芯中的磁通为Ф;根据电磁感应定律,绕组的电压U与电压频率f、绕组的匝数W、磁通Ф的关系为：图电压互感器原理2.的原理在原理上也与变压器相似,如图所示;与电压互感器的主要差别是：正常工作状态下,一、二次绕组上的压降很小注意不是指对地电压,相当于一个短路状态的变压器,所以铁芯中的磁通Ф也很小,这时一、二次绕组的磁势FF=IW大小相等,方向相反;即电流互感器一、二次之间的电流比与一、二次绕组的匝数成反比;图电流互感器的原理3.互感器绕组的端子和极性电压互感器绕组分为首端和尾端,对于全绝缘的电压互感器,一次绕组的首端和尾端可承受的对地电压是一样的,而半绝缘结构的电压互感器,尾端可承受的电压一般只有几kV左右;常见的用A和X分别表示电压互感器一次绕组的首端和尾端,用a、x或P1、 P2表示电压互感器二次绕组的首端或尾端；电流互感器常见的用L1 、L2分别表示一次绕组首端和尾端,二次绕组则用K1、K2或S1、S2表示首端或尾端,不同的生产厂家其标号可能不一样,通常用下标1表示首端,下标2表示尾端;当端子的感应电势方向一致时,称为同名端；反过来说,如果在同名端通入同方向的直流电流,它们在铁芯中产生的磁通也是同方向的;标号同为首端或同为尾端的端子而且感应电势方向一致,这种标号的绕组称为减极性,如图所示,此时A-a端子的电压是两个绕组感应电势相减的结果;在互感器中正确的标号规定为减极性;4.电压互感器和电流互感器在结构上的主要差别1电压互感器和电流互感器都可以有多个二次绕组,但电压互感器可以多个二次绕组共用一个铁芯,电流互感器则必需是每个二次绕组都必需有独立的铁芯,有多少个二次绕组,就有多少个铁芯;2电压互感器一次绕组匝数很多,导线很细,二次绕组匝数较少,导线稍粗；而变电站用的高压电流互感器一次绕组只有1到2匝,导线很粗,二次绕组匝数较多,导线的粗细与二次电流的额定值有关;3电压互感器正常运行时,严禁将一次绕组的低压端子打开,严禁将二次绕组短路；电流互感器正常运行时,严禁将二次绕组开路;5.电压互感器型号意义第一个字母：J—电压互感器;第二个字母：D—单相；S—三相；C—串级式；W—五铁芯柱;第三个字母：G—干式,J—油浸式；C—瓷绝缘；Z—浇注绝缘；R—电容式；S—三相；Q －气体绝缘第四个字母：W—五铁芯柱；B—带补偿角差绕组; 连字符后的字母：GH—高海拔地区使用；TH—湿热地区使用;6.电流互感器的型号意义电流互感器的型号由字母符号及数字组成,通常表示电流互感器绕组类型、绝缘种类、使用场所及电压等级等;字母符号含义如下：第一位字母：L——电流互感器;第二位字母：M——母线式穿心式；Q——线圈式；Y——低压式；D——单匝式；F——多匝式；A——穿墙式；R——装入式；C——瓷箱式；Z ——支柱式；V ——倒装式;第三位字母：K——塑料外壳式；Z——浇注式；W——户外式；G——改进型；C——瓷绝缘；P——中频；Q ——气体绝缘;第四位字母：B——过流保护；D——差动保护；J——接地保护或加大容量；S——速饱和；Q——加强型;字母后面的数字一般表示使用电压等级;例如：LMK－型,表示使用于额定电压500V及以下电路,塑料外壳的穿心式S级电流互感器;LA－10型,表示使用于额定电压10kV电路的穿墙式电流互感器;二、电压、电流互感器试验步骤电压互感器和电流互感器共有的试验项目1.绝缘电阻测量1试品温度应在10－40℃之间；2用2500V兆欧表测量,测量前对被试绕组进行充分放电；3试验接线：电磁式电压互感器需拆开一次绕组的高压端子和接地端子,拆开二次绕组,；测量电容式电压互感器中间变压器的绝缘电阻时,须将中间变压器一次线圈的末端通常为X 端及C2的低压端通常为δ打开,将二次绕组端子上的外接线全部拆开,按图接好试验线路;电流互感器按图接好试验线路;图电磁式电压互感器绝缘电阻测量接线图电流互感器绝缘电阻测量接线4驱动兆欧表达额定转速,或接通兆欧表电源开始测量,待指针稳定后或60s,读取绝缘电阻值；读取绝缘电阻后,先断开接至被试绕组的连接线,然后再将绝缘电阻表停止运转；5断开绝缘电阻表后应对被试品放电接地;关键点：a.采用2500V兆欧表测量b.测量前被试绕组应充分放电c.拆开端子连接线时,拆前必须做好记录,恢复接线后必须认真检查核对d.当电容式电压互感器一次绕组的末端在内部连接而无法打开时可不测量e.如果怀疑瓷套脏污影响绝缘电阻,可用软铜线在瓷套上绕一圈,并与兆欧表的屏蔽端连接;试验要求：a.与历次试验结果和同类设备的试验结果相比无显着差别；b.一次绕组对二次绕组及地应大于1000MΩ,二次绕组之间及对地应大于10MΩ;c.不应低于出厂值或初始值的70％；d.电容型电流互感器末屏绝缘电阻不宜小于1000MΩ；否则应测量其tanδ;2.绕组直流电阻测量1对电压互感器一次绕组,宜采用单臂电桥进行测量；2对电压互感器的二次绕组以及电流互感器的一次或二次绕组,宜采用双臂电桥进行测量,如果二次绕组直流电阻超过10Ω,应采用单臂电桥测量；3也可采用直流电阻测试仪进行测量,但应注意测试电流不宜超过线圈额定电流的50%,以免线圈发热直流电阻增加,影响测量的准确度;4试验接线：将被试绕组首尾端分别接入电桥,非被试绕组悬空,采用双臂电桥或数字式直流电阻测试仪时,电流端子应在电压端子的外侧,见图；5换接线时应断开电桥的电源,并对被试绕组短路充分放电后才能拆开测量端子,如果放电不充分而强行断开测量端子,容易造成过电压而损坏线圈的主绝缘,一般数字式直流电阻测试仪都有自动放电和警示功能；6测量电容式电压互感器中间变压器一、二次绕组直流电阻时,应拆开一次绕组与分压电容器的连接和二次绕组的外部连接线,当中间变压器一次绕组与分压电容器在内部连接而无法分开时,可不测量一次绕组的直流电阻;图直流电阻测量接线关键点：a.测量电流不宜大于按绕组额定负载计算所得的输出电流的20%b.当线圈匝数较多而电感较大时,应待仪器显示的数据稳定后方可读取数据,测量结束后应待仪器充分放电后方可断开测量回路;c.记录试验时环境温度和空气相对湿度；d.直流电阻测量值应换算到同一温度下进行比较;结果判断：与历次试验结果和同类设备的试验结果相比无显着差别;电压互感器特有的试验项目1.电压变比测量包括电容式电压互感器的中间变压器方法1：电压表法待检互感器一次及所有二次绕组均开路,将调压器输出接至一次绕组端子,缓慢升压,同时用交流电压表测量所加一次绕组的电压U1和待检二次绕组的感应电压U2,计算U1/U2的值,判断是否与铭牌上该绕组的额定电压比U1n/U2n相符,见图;图电压表法试验接线图方法2：变比电桥法,参照仪器使用说明书进行;试验要求：与铭牌和标志相符;2.电磁式电压互感器介质损耗因数及电容量测量1 正接法图示的接线以HSXJS-II型介质损耗测试仪为例,实际接线应按所使用的仪器说明书进行接线;图正接法接线图正接线的特点：a.测量结果主要反映一次绕组和二次绕组之间和端子板绝缘的电容量和介质损耗因数；b.测量结果不包括铁芯支架绝缘的电容量和介质损耗因数如果PT底座垫绝缘就可以；c.测量结果不受端子板的影响；d.试验电压不应超过3kV建议为2kV;2 反接法图反接法接线图反接法的特点a.测量结果主要反映一次绕组和二次绕组之间、铁芯支架、端子板绝缘的电容量和介质损耗因数；b.测量结果受端子板的影响；c.试验电压不应超过3kV建议为2kV;3 末端屏蔽法图末端屏蔽法接线图末端屏蔽法的特点：a.对于串激式电压互感器,测量结果主要反映铁芯下部和二次线圈端部的绝缘,当互感器进水时该部位绝缘最容易受潮,所以末端屏蔽法对反映互感器受潮较为灵敏；b.对于串激式电压互感器,被测量部位的电容量很小,容易受到外部干扰；C.试验电压可以是10kV；d.严禁将二次绕组短接;4 末端加压法末端加压法的特点：a.不用断开互感器的高压端子,试验中将高压端接地；b.测量结果主要是反映一、二次线圈间的电容量和介质损耗因数,不包括铁芯支架的电容量和介质损耗因数；c.由于高压端接地,外部感应电压被屏蔽掉,所以这种方法有较强的抗干扰能力；d.测量结果受二次端子板绝缘的影响；e.试验电压不宜超过3kV；f.严禁将二次绕组短接;图末端加压法接线图图测量支架的介质损耗因数5串激式电压互感器支架介质损耗因数的测量测量接线见图,互感器放置于绝缘垫上;由于支架的电容量很小,通常只有几十PF,所以要求介损测量仪应有相应的测量范围;试验要求及结果判断：a.采用末端屏蔽法和末端加压法时,严禁将二次绕组短接;b.串级式电压互感器建议采用末端屏蔽法,其他试验方法与要求自行规定；c.前后对比宜采用同一试验方法；d.交接时,35kV以上电压互感器,在试验电压为10kV时,按制造厂试验方法测得的介损不应大于出厂试验值的130％；e.支架介损一般不大于6%;f.与历次试验结果相比,应无明显变化；g.绕组tgδ不应大于规程规定值;电流互感器特有的试验项目1.变比试验方法1：电流法由调压器及升流器等构成升流回路,待检TA一次绕组串入升流回路；同时用测量用TA0和交流电流表测量加在一次绕组的电流I1、用另一块交流电流表测量待检二次绕组的电流I2,计算I1/I2的值,判断是否与铭牌上该绕组的额定电流比I1n/I2n相符;见图图电流互感器变比测量接线图图电压法方法2：电压法待检CT一次绕组及非被试二次绕组均开路,将调压器输出接至待检二次绕组端子,缓慢升压,同时用交流电压表测量所加二次绕组的电压U2、用交流毫伏表测量一次绕组的开路感应电压U1,计算U2/U1的值,判断是否与铭牌上该绕组的额定电流比I1n/I2n相符;方法3：电流互感器变比测试仪互感器测试仪,按说明书操作;注意事项：方法1：测量某个二次绕组时,其余所有二次绕组均应短路、不得开路,根据待检CT的额定电流和升流器的升流能力选择量程合适的测量用CT和电流表；方法2：二次绕组所施加的电压不宜过高,防止CT铁心饱和方法3：测量某个二次绕组时,其余所有二次绕组均应短路、不得开路,根据待检CT的额定电流和升流器的升流能力选择合适的测量电流;结果判断：与铭牌和标志相符;2.正立式电容型电流互感器介质损耗因数及电容量测量测量接线见图;图正立式电流互感器介质损耗测量接线3.倒立式电流互感器介质损耗因数及电容量测量1SF6绝缘电流互感器不要求测量介质损耗因数；2当二次绕组的金属罩和二次引线金属管内部接地而零屏外引接地时只能采用反接法进行测量；3当二次绕组的金属罩和二次引线金属管与零屏同时外引接地时优先采用正接法进行测量;判断二次引线金属罩是否在内部接地的方法：如果用正接法测出的电容量比反接法测出的电容量小很多,就说明二次引线金属管已在内部接地;注意事项及结果判断：a.本试验应在天气良好,试品及环境温度不低于＋5℃的条件下进行；b.测试前,应先测量绕组的绝缘电阻；c.测量时应记录空气相对湿度、环境温度；d.与历次试验结果和同类设备的试验结果相比无显着差别；e.绕组tanδ不应大于规程规定值；f.当测量电容型电流互感器末屏tanδ时,其值不应大于2%;4.一次绕组交流耐压试验将二绕组短接并与外壳连接后接地,在一次侧加压;采用调压器及串联谐振装置的试验接线见图;图电流互感器一次绕组交流耐压试验注意事项：a.耐压试验前确认试品绝缘电阻合格；b.充油和充气互感器必须静置规定的时间通常安装后应静止24小时以上；c.绝缘油试验合格；d.气体试验合格,耐压在额定气压下进行e.耐压试验前后,应检查有否绝缘损伤；f.外施交流耐压试验电压的频率应为45－65HZ；g.交流耐压试验时加至试验标准电压后的持续时间,凡无特殊说明者,均为1min；h.外施耐压试验的电压值应在高压侧进行测量,并应测量电压峰值试验电压为峰值/ ；i.测量时应记录空气相对湿度、环境温度；j.拆开试验设备高压引线,测试被试绕组对其他绕组及地绝缘电阻,并与耐压前测试值比较,耐压后绝缘电阻不应降低;k.试验结束后应对被试品放电接地;试验要求：a.试验过程不应发生闪络、击穿现象；b.外施耐压试验前后,绝缘电阻不应有明显变化;5.励磁特性曲线1待检CT一次及所有二次绕组均开路；2将调压器或试验变压器的电压输出高压端接至待检二次绕组的一端,待检二次绕组另一端通过电流表或毫安表,视量程需要接地、试验变压器的高压尾端接地,见图；3接好测量用PT、电压表；4缓慢升压,同时读出并记录各测量点的电压、电流值;5依次测量其他二次绕组的励磁特性曲线;图励磁特性测量注意事项：a．试验时应先去磁可加交流电压平缓升降几次,然后将电压逐渐升至励磁特性曲线的饱和点即可停止；b．如果该绕组励磁特性的饱和电压高于2kV,则现场试验时所施加的电压一般应在2kV截止,避免二次绕组绝缘承受过高电压；c．试验时记录点的选择应便于计算饱和点、便于与出厂数据及历史数据进行比较,一般不应少于5个记录点;试验结果判断：与历次试验结果或与同类设备的试验结果相比无显着差别;图电流互感器的励磁特性曲线试验数据的判断对试验数据的判断方法1与出厂试验数据或安装交接试验数据比较应无明显的变化;2与同类产品比较应无明显的差异;3与历年试验数据比较应无显着的差别;4试验结果应符合相关规程的规定;数据异常的可能原因1绝缘电阻下降a.受潮；b.外套脏污；c.绝缘老化变质；d.局部绝缘破损或击穿;2介质损耗因数增大a.受潮或外套脏污；b.外电场干扰；c.试验引线或接地线接触不良造成的附加损耗；d.电容屏半击穿状态形成的附加电阻；e.内部绝缘存在局部放电缺陷；f.绝缘老化、变质造成介质损耗增加；g.介质损耗随试验电压的下降而增加,说明电容屏绝缘材料有杂质;3电容量增加a.个别电容元件击穿或电容屏层间绝缘存在击穿问题；b.电容元件或电容屏受潮；c.采用反接线测量时高压引线太长引线对地电容大;4电容量减小a.电容元件之间的连接线或电容屏引线断线或接触不良；b.油浸式电容器或互感器内部缺油;5直流电阻异常a.线圈存在匝间短路；b.线圈存在焊接或接触不良、断线等问题;6励磁特性异常a.励磁电流增加：绕组存在匝间短路,此时变比也会发生变化；b.励磁电流变小：绕组存在断线或虚焊问题;。
10kV开关柜电压互感器试验方法1
10kV开关柜电压互感器试验方法10kV开关柜电压互感器的试验方法主要包括以下步骤：一、外观检查首先进行外观检查，观察电压互感器的外表是否有损伤、裂纹、变形等异常现象。
同时检查电压互感器的接线是否牢固，紧固件是否松动。
二、绝缘电阻测试使用兆欧表测量电压互感器的绝缘电阻，测试结果应符合产品要求。
绝缘电阻测试可以检测出电压互感器的绝缘性能是否良好，是否存在绝缘故障。
三、变比测试通过变比测试可以确定电压互感器的变比是否与铭牌标识相符。
在测试过程中，需要用到一些专门的测试仪器，如多功能互感器综合测试仪等。
四、极性检查检查电压互感器的极性是否正确。
正确的极性可以保证测量结果的准确性。
五、电容测试对电压互感器的电容进行测试，以确定其是否符合要求。
电容测试一般采用电桥或数字电容表进行测量。
六、耐压试验进行耐压试验可以检测出电压互感器的绝缘性能是否能够承受额定电压的运行要求。
试验时，应按照相关的规定进行操作，确保试验的安全性。
七、励磁特性试验励磁特性试验可以检测出电压互感器的励磁特性曲线是否符合要求。
通过励磁特性曲线可以了解到电压互感器的饱和点、磁化曲线等重要参数。
八、二次绕组电阻测试对电压互感器二次绕组的电阻进行测试，以确定其是否符合要求。
测试时，应考虑到二次绕组的温度对测试结果的影响。
九、二次绕组绝缘电阻测试对电压互感器二次绕组的绝缘电阻进行测试，以确定其是否符合要求。
测试时，应保证二次绕组与一次绕组之间的绝缘性能良好。
十、二次绕组交流耐压试验对电压互感器二次绕组进行交流耐压试验，以确定其是否能够承受额定电压的运行要求。
试验时，应按照相关的规定进行操作，确保试验的安全性。
十一、空载电流测试对电压互感器的空载电流进行测试，以确定其是否符合要求。
空载电流过大可能是由于铁芯松动、气隙不均匀等原因引起的。
十二、误差试验进行误差试验可以检测出电压互感器的测量误差是否符合要求。
误差试验一般采用多功能互感器综合测试仪等专门的测试仪器进行测量。
电压互感器的试验02
电压互感器的试验1、电压互感器的原理电压互感器是将一次侧的高电压按比例变为适合仪表或继电器使用的额定电压为100V 的变换设备。
1.1电磁式电压互感器电磁式电压互感器的工作原理和变压器相同。
它的特点：1）容量很小，类似一台小容量变压器，但结构上要求有较高的安全系数；2）电压互感器二次绕组所接仪表的电流线圈阻抗很大，正常情况下，电压互感器在近于空载的状态下运行。
1.2电容式电压互感器随着电力系统输电电压的增高，电磁式电压互感器的体积越来越大，成本随之增高，普遍采用电容式电压互感器。
电容式电压互感器的工作原理电容式电压互感器实质上是一个电容分压器，在被测装置的相和地之间接有电容C1和C2，按反比分压，C2上的电压为121112KU C C C U U C =+=电容式电压互感器原理接线图1.3电压互感器运行参数额定变比：电压互感器一、二次绕组电压之比称为电压互感器的额定互感比。
式中 ——等于电网的额定电压，kV ；——额定电压为100V 。
电压互感器误差：1)电压误差为二次电压的测量值U2与额定互感比Ku 的乘积与实际一次电压U1之差，以百分数表示；2)相位差为旋转180︒的二次电压相量-U2与一次电压相量U1之间的夹角δu ，并规定U2超前于U1时相位差为正，反之为负。
电压互感器的误差与二次负载、功率因数和一次电压等运行参数有关。
电容式电压互感器的误差是由空载电流、负载电流以及阻尼器的电流流经互感器绕组产生压降而引起的，其误差由空载误差f0、δ0，负载误差fz 、δz 和阻尼器负载电流产生的误差fd 、δd 等几部分组成，即21N N u U U K =1N U 2N U %100112⨯-=U U U K f u u d z u f f f f ++=0dz u δδδδ++=0电容式电压互感器的误差除受一次电压、二次负荷和功率因数的影响外，还与电源频率有关。
电容式电压互感用于110～500kV中性点直接接地系统。
电压电流互感器的试验方法
电压电流互感器的常规试验方法一、电压、电流互感器的概述典型的互感器是利用电磁感应原理将高电压转换成低电压，或将大电流转换成小电流，为测量装置、保护装置、控制装置提供合适的电压或电流信号。
电力系统常用的电压互感器，其一次侧电压与系统电压有关，通常是几百伏〜几百千伏，标准二次电压通常是IOOV和100V/两种；而电力系统常用的电流互感器，其一次侧电流通常为几安培〜几万安培，标准二次电流通常有5A、1A 0.5A等。
1.电压互感器的原理电压互感器的原理与变压器相似，如图1.1所示。
一次绕组（高压绕组）和二次绕组（低压绕组）绕在同一个铁芯上，铁芯中的磁通为①。
根据电磁感应定律，绕组的电压U与电压频率f、绕组的匝数W磁通①的关系为：图1.1 电压互感器原理2.电流互感器的原理在原理上也与变压器相似，如图1.2所示。
与电压互感器的主要差别是：正常工作状态下，一、二次绕组上的压降很小（注意不是指对地电压），相当于一个短路状态的变压器，所以铁芯中的磁通①也很小，这时一、二次绕组的磁势F（ F=IW大小相等，方向相反。
即电流互感器一、二次之间的电流比与一、二次绕组的匝数成反比。
图1.2 电流互感器的原理3.互感器绕组的端子和极性电压互感器绕组分为首端和尾端，对于全绝缘的电压互感器，一次绕组的首端和尾端可承受的对地电压是一样的，而半绝缘结构的电压互感器，尾端可承受的电压一般只有几kV左右。
常见的用A和X分别表示电压互感器一次绕组的首端和尾端，用a、X或P1、P2表示电压互感器二次绕组的首端或尾端；电流互感器常见的用L1、L2分别表示一次绕组首端和尾端，二次绕组则用K1、K2或S1、S2 表示首端或尾端，不同的生产厂家其标号可能不一样，通常用下标1 表示首端，下标2表示尾端。
当端子的感应电势方向一致时，称为同名端；反过来说，如果在同名端通入同方向的直流电流，它们在铁芯中产生的磁通也是同方向的。
标号同为首端或同为尾端的端子而且感应电势方向一致，这种标号的绕组称为减极性，如图1.3a所示，此时A-a端子的电压是两个绕组感应电势相减的结果。
电压电流互感器的试验方法(完整资料).doc
【最新整理，下载后即可编辑】电压电流互感器的常规试验方法一、电压、电流互感器的概述典型的互感器是利用电磁感应原理将高电压转换成低电压，或将大电流转换成小电流，为测量装置、保护装置、控制装置提供合适的电压或电流信号。
电力系统常用的电压互感器，其一次侧电压与系统电压有关，通常是几百伏～几百千伏，标准二次电压通常是100V和100V/ 两种；而电力系统常用的电流互感器，其一次侧电流通常为几安培～几万安培，标准二次电流通常有5A、1A、0.5A等。
1.电压互感器的原理电压互感器的原理与变压器相似，如图1.1所示。
一次绕组(高压绕组)和二次绕组(低压绕组)绕在同一个铁芯上，铁芯中的磁通为Ф。
根据电磁感应定律，绕组的电压U与电压频率f、绕组的匝数W、磁通Ф的关系为：图1.1 电压互感器原理2.电流互感器的原理在原理上也与变压器相似，如图1.2所示。
与电压互感器的主要差别是：正常工作状态下，一、二次绕组上的压降很小（注意不是指对地电压），相当于一个短路状态的变压器，所以铁芯中的磁通Ф也很小，这时一、二次绕组的磁势F（F=IW）大小相等，方向相反。
即电流互感器一、二次之间的电流比与一、二次绕组的匝数成反比。
图1.2 电流互感器的原理3.互感器绕组的端子和极性电压互感器绕组分为首端和尾端，对于全绝缘的电压互感器，一次绕组的首端和尾端可承受的对地电压是一样的，而半绝缘结构的电压互感器，尾端可承受的电压一般只有几kV左右。
常见的用A和X分别表示电压互感器一次绕组的首端和尾端，用a、x或P1、P2表示电压互感器二次绕组的首端或尾端；电流互感器常见的用L1 、L2分别表示一次绕组首端和尾端，二次绕组则用K1、K2或S1、S2表示首端或尾端，不同的生产厂家其标号可能不一样，通常用下标1表示首端，下标2表示尾端。
当端子的感应电势方向一致时，称为同名端；反过来说，如果在同名端通入同方向的直流电流，它们在铁芯中产生的磁通也是同方向的。
电压互感器试验方案
➢ 如果 UBb< UBc＝UCb，且全部<V1，则为 0 组； （也可用下式计算判断：
UBb＝V2（K－1），UBc＝Ucb＝V2 1 K K2 ；其中 K 为变比，V2 为低压侧线电压）
➢ 如果 UBb＝UBc<V1，而 Ucb>V1，则为 11 组； （也可用下式计算判断：
制造厂 C: FA16967
二、试验项目及数据
绝缘电阻 (MΩ)
变比 试验
交流 耐压
直流电阻
相别 一次对二次及地
A 相 耐压前 8000 耐压后 8000
B 相 耐压前 8000 耐压后 8000
C 相 耐压前 8000 耐压后 8000
相别
A相
变比误差
A-X/a1-x -0.23％
1
(%)
/
/
一次对二次及地 kV
的电流值，并记录；
⑷用放电棒分别对 abc 接地充分放电。
6 电压互感器试验报告
电压互感器试验报告单
工程名称：***20KV 变电所 温度：15℃
湿度：55% 日期：2017-
装设位置：
一、铭牌：
型号 额定一次 电压(KV) 编号 变压比 生产日期
FDGB3-1-1/7/√3-1
7√3
A:FA17982 B: FA13546 7√3/100/√3/100V 2017/1
电压互感器试验方案
1 测量绝缘电阻
《电气设备预防性试验规程》未对电压互感器的绝缘电阻标准做规定。 测量方法与变压器类似 工具选择 一次绕组：2500V 兆欧表 二次绕组：1000V 兆欧表或 2500V 兆欧表
电容式电压互感器试验方法案例说明
电容式电压互感器试验方法案例说明电容式电压互感器（CVT）是由电容分压器和电磁单元两部分组成，其兼顾电压互感器和耦合电容器两种设备功能，所以故障发生率也会相对较高。
由于设计水平、工艺水平、原材料和环境因素等的影响，CVT存在的隐患还是较多的。
近年来电容式电压互感器常见的故障主要有:分压电容故障、中间变压器故障。
为了提前发现CVT的缺陷，目前使用最多的试验方法就是介质损耗试验及变比试验。
具体试验方法以某站35kV电容式电压互感器进行说明：一、被试品被试品为35kV电容式电压互感器,一共三个分为A、B、C三相处于停电状态，现要对其进行介质损耗试验以及变比试验，现场图片如下图所示：二、试验仪器彩屏智能介质损耗测试仪，电源采用大功率开关电源，输出45Hz和55Hz纯正弦波，自动加压，可提供最高10kV的电压；自动滤除50Hz干扰，适用于变电站等电磁干扰大的现场测试。
广泛适用于电力行业中变压器、互感器、套管、电容器、避雷器等设备的介损测量。
三、自激法介损测试步骤1、首先将CVT做断电处理拆除高压引线，断电后再对互感器进行放电。
2、将CVT的二次端子箱的输出接线端子全部拆除（N,E之间断开），中间变压器的高压尾E端要接地。
3、再将二次端子的1n,2n,3n都接地（接地后测量更准确）。
5、接线完成检查无误后，打开仪器，选择CVT自激法测量，测试电压一般选择0.5kV 即可，最大不要超过2.5kV。
四、变比测试步骤1、首先将CVT做断电处理，其高压引线拆开断电之后最好再做一下放电处理。
2、将CVT的二次端子箱里的输出接线端子都拆开（1a1n,2a2n,3a3n,dadn），电容尾N 和高压尾E短接接地。
3、再将二次端子箱里面的2n，3ndn所有的n端都短接接地。
4、测试仪先接地，再将仪器的高压输出用红色的介损线接到CVT的高压端（高压引线端），然后将Cx端用一根黑色信号线接到CVT二次端子箱的1a,1n上，红色夹子夹1a，黑色夹子夹1n。
电磁式电压互感器交流耐压的试验方法
电磁式电压互感器交流耐压的试验方法[摘要]根据相关的规程规范中的要求，测量用电压互感器检定需要做的绝缘强度试验。
绝缘强度试验有两种方法：工频耐压试验和感应耐压试验。
本人通过整理相关材料，结合实际工作中的经验，总结一下电磁式电压互感器耐压试验的方法和注意事项及常见的事故。
[关键词]工频耐压、感应耐压、全绝缘电压互感器、半绝缘电压互感器[引言]为了检查电压互感器是否存在电磁线圈质量问题（如露铜、漆膜脱落、绕组打结）等原因造成的主绝缘和纵绝缘的缺陷，需要进行电压互感器的耐压试验。
全绝缘电压互感器可以直接进行工频耐压试验，而半绝缘电压互感器需进行感应耐压试验。
一、电压互感器的绝缘分类电压互感器按照一次绕组两端的绝缘水平可以分为非接地电压互感器（全绝缘）和接地电压互感器（分级绝缘）。
非接地电压互感器是指包括接线端子在内的一次绕组各个部分都是按绝缘水平对地绝缘的电压互感器，其交流耐压试验包括工频耐压试验及感应耐压试验；接地电压互感器是指一次绕组的一端直接接地的单相电压互感器，其交流耐压试验通过倍频感应耐压试验进行。
电压互感器内部绝缘可分为主绝缘和纵绝缘。
主绝缘是一次绕组绕组及高压引线对二次绕组及地的绝缘；纵绝缘是电压互感器绕组内部匝间、层间、线段间的绝缘。
全绝缘单相电压互感器一次高压端有两个端子，一次绕组与二次绕组及地间的主绝缘需要做100%工频耐压试验。
半绝缘单相电压互感器是一次绕组的一端直接接地，电压互感器一次绕组与二次绕组及地间的主绝缘承受的电压很低，一次高压端为独立端子，应进行倍频感应耐压试验。
二、电压互感器交流耐压的目的交流耐压试验是鉴定电气设备绝缘强度最直接的办法，它对于判断电气设备是否能投入运行具有决定性的意义。
也是保证设备的绝缘水平，避免绝缘发生事故的重要手段。
交流耐压试验是破坏性试验，被试品的绝缘电阻等常规试验结果合格后才能进行交流耐压试验，如发现被试品的绝缘不良时（如受潮、局部缺陷等），应先进行处理合格后再进行交流耐压试验，避免造成被试品的绝缘击穿现象。
电压互感器试验方法
电压互感器试验方法一、外观检查：1.检查互感器的外观质量，确保没有明显的表面缺陷、损坏或变形。
2.检查互感器的标志，如型号、额定电压、准确度等是否清晰可辨。
二、参数测量试验：1.额定电压试验：将互感器的一侧接入额定电压源，另一侧接入负载。
逐步增加电压，测量并记录互感器的二次侧电压和变比。
确保二次侧电压在额定电压范围内变化。
2.负载试验：在额定电压下，连接互感器的二次侧至负载。
逐步增加负载，测量并记录二次侧电压和变比。
确保二次侧电压在负载范围内变化。
3.短路阻抗试验：将互感器的一侧短路，将电压源的另一侧接入负载。
逐步增加电压，测量并记录互感器的二次侧电压和变比。
确保二次侧电压不超过额定值。
4.空载损耗试验：将互感器的一侧断开，将电压源的另一侧接入负载。
逐步增加电压，测量并记录互感器的二次侧电压和变比。
计算并记录互感器的空载损耗。
三、绝缘电阻试验：1.在室温下，测量并记录互感器一次侧和二次侧之间的绝缘电阻。
四、对称短路试验：1.将互感器的一侧接入电源，另一侧短路，并逐渐增加短路电流。
记录短路电流的值和变比。
五、温升试验：1.将互感器的一侧接入电源，另一侧接入额定负载。
在运行一定时间后，测量各部位的温度变化。
确保温升在规定范围内。
六、接线检查：1.检查互感器的接线是否牢固可靠。
检查一次侧和二次侧的接线端子、连接导线和接头是否存在松动、腐蚀等问题。
以上是对电压互感器的常规试验方法和步骤，但在实际试验中，还需要根据具体的互感器型号、规格和使用要求进行相应的特殊试验，例如过压试验、过流试验和泄漏电流试验等。
在试验过程中，应注意安全操作，并根据试验结果对互感器的性能进行评估。
如发现互感器存在故障或不符合要求，应及时修理或更换。
同时，为了确保互感器的长期性能和可靠性，还需要进行周期性的检测和试验。
电压电流互感器的试验方法
电压电流互感器的试验方法公司标准化编码 [QQX96QT-XQQB89Q8-NQQJ6Q8-MQM9N]电压电流互感器的常规试验方法一、电压、的概述典型的互感器是利用电磁感应原理将高电压转换成低电压，或将大电流转换成小电流，为测量装置、保护装置、控制装置提供合适的电压或电流信号。
电力系统常用的，其一次侧电压与系统电压有关，通常是几百伏～几百千伏，标准二次电压通常是100V和100V/ 两种；而电力系统常用的，其一次侧电流通常为几安培～几万安培，标准二次电流通常有5A、1A、等。
1.的原理的原理与变压器相似，如图所示。
一次绕组(高压绕组)和二次绕组(低压绕组)绕在同一个铁芯上，铁芯中的磁通为Ф。
根据电磁感应定律，绕组的电压U与电压频率f、绕组的匝数W、磁通Ф的关系为：图电压互感器原理2.的原理在原理上也与变压器相似，如图所示。
与电压互感器的主要差别是：正常工作状态下，一、二次绕组上的压降很小（注意不是指对地电压），相当于一个短路状态的变压器，所以铁芯中的磁通Ф也很小，这时一、二次绕组的磁势F（F=IW）大小相等，方向相反。
即电流互感器一、二次之间的电流比与一、二次绕组的匝数成反比。
图电流互感器的原理3.互感器绕组的端子和极性电压互感器绕组分为首端和尾端，对于全绝缘的电压互感器，一次绕组的首端和尾端可承受的对地电压是一样的，而半绝缘结构的电压互感器，尾端可承受的电压一般只有几kV左右。
常见的用A和X分别表示电压互感器一次绕组的首端和尾端，用a、x或P1、P2表示电压互感器二次绕组的首端或尾端；电流互感器常见的用L1 、L2分别表示一次绕组首端和尾端，二次绕组则用K1、K2或S1、S2表示首端或尾端，不同的生产厂家其标号可能不一样，通常用下标1表示首端，下标2表示尾端。
当端子的感应电势方向一致时，称为同名端；反过来说，如果在同名端通入同方向的直流电流，它们在铁芯中产生的磁通也是同方向的。
标号同为首端或同为尾端的端子而且感应电势方向一致，这种标号的绕组称为减极性，如图所示，此时A-a端子的电压是两个绕组感应电势相减的结果。
串级式电压互感器试验方法
串级式电压互感器试验方法1.试验目的和要求2.试验装置和工具（1）电源：试验中需要提供相应的电源，供给互感器进行试验。
电源的电压和频率需要符合试验要求。
（2）电压源：用于给互感器提供额定电压，测试互感器的变比。
（3）负载电器：用于给互感器提供负载，测试互感器的负载特性。
（4）测量仪器：包括电压表、电流表、功率表等，用于测量互感器输出的电压、电流和功率等参数。
3.试验步骤（1）检查互感器的外观和标志是否齐全，确认互感器的型号和规格。
（2）配置试验装置和工具，检查电源和测量仪器的工作状态。
（3）将串级式电压互感器连接到试验装置，保证连接正确可靠。
（4）调节电压源的输出电压，将电压源输出接入互感器的低压侧，增加电压源输出电压，观察互感器的输出电压变化，记录互感器的变比。
（5）将负载电器接入互感器的高压侧，调节负载电器的参数（如电阻），观察互感器的输出电压和电流，记录互感器的插入损耗和负载特性。
（6）根据试验要求，进行额定输出试验，记录互感器的额定输出电压和电流。
（7）根据试验要求，进行其他性能试验，如温度升降试验、超过额定电压试验等。
（8）试验完成后，拆除试验装置，检查互感器是否损坏。
4.试验数据记录和分析试验过程中需要记录的数据包括互感器的变比、插入损耗、负载特性和额定输出等参数，同时还需要记录试验装置和工具的型号和规格，试验时间和环境条件等。
试验数据分析主要包括对比试验结果和要求，判断互感器的技术性能是否合格。
同时可以分析试验过程中的异常情况和故障原因，为互感器的维护和改进提供参考。
总结：串级式电压互感器试验方法主要包括配置试验装置和工具、调节电压源的输出电压、调节负载电器的参数、进行额定输出试验和其他性能试验等步骤。
试验过程中需要记录和分析各项参数，判断互感器的技术性能是否满足要求。
同时还需要注意试验过程中的安全问题，确保试验的准确性和可靠性。
