cass90培训教程(2010版)文库
南方CASS90教程(手册)

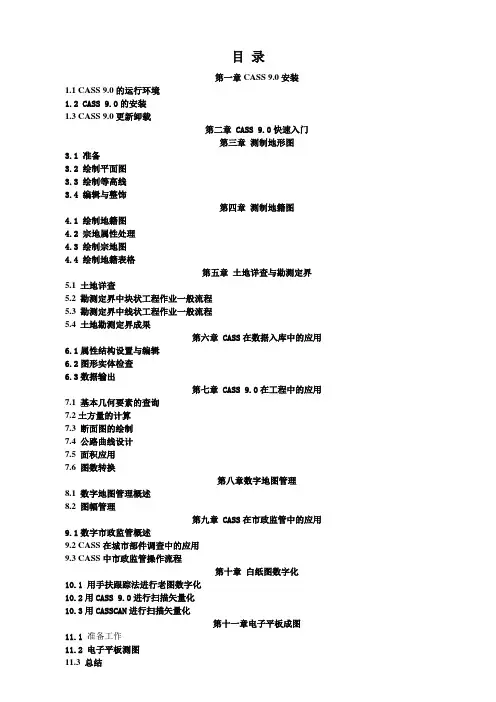

目录第一章CASS 9.0安装1.1 CASS 9.0的运行环境1.2 CASS 9.0的安装1.3 CASS 9.0更新卸载第二章 CASS 9.0快速入门第三章测制地形图3.1 准备3.2 绘制平面图3.3 绘制等高线3.4 编辑与整饰第四章测制地籍图4.1 绘制地籍图4.2 宗地属性处理4.3 绘制宗地图4.4 绘制地籍表格第五章土地详查与勘测定界5.1 土地详查5.2 勘测定界中块状工程作业一般流程5.3 勘测定界中线状工程作业一般流程5.4 土地勘测定界成果第六章 CASS在数据入库中的应用6.1属性结构设置与编辑6.2图形实体检查6.3数据输出第七章 CASS 9.0在工程中的应用7.1 基本几何要素的查询7.2土方量的计算7.3 断面图的绘制7.4 公路曲线设计7.5 面积应用7.6 图数转换第八章数字地图管理8.1 数字地图管理概述8.2 图幅管理第九章 CASS在市政监管中的应用9.1数字市政监管概述9.2 CASS在城市部件调查中的应用9.3 CASS中市政监管操作流程第十章白纸图数字化10.1 用手扶跟踪法进行老图数字化10.2用CASS 9.0进行扫描矢量化10.3用CASSCAN进行扫描矢量化第十一章电子平板成图11.1 准备工作11.2 电子平板测图11.3 总结第二章 CASS 9.0快速入门本章将介绍一个简单完整的实例，通过学习这个例子，初级用户就可以轻轻松松的进入CASS 9.0的大门。
高级用户可以跳过本章。
1.定显示区定显示区就是通过坐标数据文件中的最大、最小坐标定出屏幕窗口的显示范围。
进入CASS 9.0主界面，鼠标单击“绘图处理”项，即出现如图2-2下拉菜单。
然后移至“定显示区”项，使之以高亮显示，按左键，即出现一个对话窗如图2-3所示。
这时，需要输入坐标数据文件名。
2.选择测点点号定位成图法移动鼠标至屏幕右侧菜单区之“测点点号”项，按左键，即出现图2-4所示的对话框。

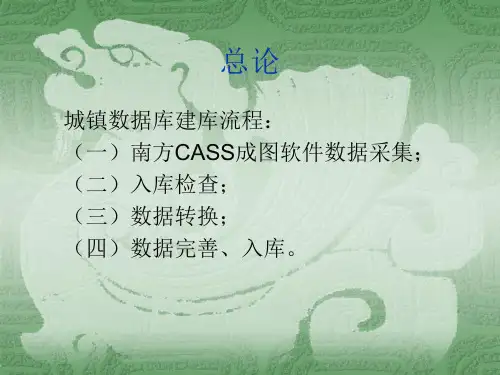

南方CASS建库培训文稿
a、在cass中房屋的实体类型为面，有层数和占 地面积，系统会自动计算房屋建筑面积为占地 面积和层数。为了使计算的面积正确，要求房 屋均闭合。在计算建筑面积时，图面上的分层 线并不能使用，只取决于层数和占地面积。 b、设置建筑结构和层数后，系统会自动将该属 性记录在房屋的基本属性中。
11、地类图斑的生成。
图a
图b
管理系统界面，如下图所示，可在管理系统汇 总数据出表格，裁分幅图等
1、满足GB/T 7929 1:500 1:1000
1:2000 地形图图式 2、各地为满足建库而制定的特殊要 求
特殊要求：
1、转换后各要素ห้องสมุดไป่ตู้性
不变，要求地物均带属 性编码。将鼠标放在图 形位置，屏幕上会显示 实体代码和实体名称， 若为“无属性编码”， 则需要加入实体编码 。
a、无属性编码的均需要赋与属性编码，图一
9、注记分为自然村注记，单位名称注记， 道路名称注记，房屋注记，其他注记，高程 注记，前三类注记应严格加入注记编码 191510，140004，160008。高程注记为 202111 。这样做是为了便于注记分离成多 个文件。
10、房屋应首尾相连且闭合，不使用分层 线，并设置建筑结构和层数（地籍→修改建 筑物属性→设置结构和层数），注意这应和 注记一致。不闭合时可以运行pe命令闭合 多段线或打开对象特性将闭合一项的值改为 “是” 。
应修改成图二所示。
图一
图二
b、不同实体类型的编码不能混，如点状地形 的编码不能赋给线地形。实体代码为174200的 下水、雨水检修井不能描述线地形，只能描述
点状地形。图一应修改成图二所示。
图一
图二
2、骨架线完整，地物相交处注意骨架线也应相交。
cass培训资料课件教程
地理信息系统概述
地理信息系统的定义与发展 地理信息系统（GIS）是一种用于采集、存储、管理、分 析和呈现地理数据的计算机系统，其发展历程及在各领域 的应用。
地理信息系统的组成 包括硬件、软件、数据、人员和方法五个部分，其中每个 部分的作用和重要性。
地理信息系统的功能 包括数据采集与编辑、数据存储与管理、空间查询与分析、 地图制作与输出等，这些功能在GIS中的应用和意义。
cass培训资料课件教 程
目录
• CASS软件概述 • CASS软件基本操作 • CASS软件高级功能 • CASS软件在测绘工程中的应用 • CASS软件在地理信息系统中的应
用 • CASS软件培训总结与展望
CASS软件概述
01
CASS软件背景
01
CASS软件的发展历程
从早期的DOS版本到如今的Windows版本，CASS软件不 断升级和完善，逐渐成为行业内的主流软件。
通过数据格式转换、坐标系统转换等方式，实现CASS软件与GIS的无缝集成，提高数据共享 和互操作性。
GIS数据转换与处理
01
GIS数据格式及转换
介绍常见的GIS数据格式，如Shapefile、GeoDatabase、KML等，以
及不同格式之间的转换方法和工具。
02
坐标系统及其转换
解释地理坐标系统和投影坐标系统的概念，介绍常见的坐标系统及其转
谢谢聆听
通过键盘输入数据，或者 导入其他格式的数据文件。
数据编辑
对数据进行增加、删除、 修改等操作，以满足绘图 需求。
数据检查
检查输入的数据是否正确， 包括数据格式、数据范围 等。
图形显示与
图形显示
在绘图窗口中显示绘制的图形，可以 通过缩放、平移等操作查看图形的细 节。
cass9.0用户手册1
第一章装置之五兆芳芳创作的运行情况硬件情况以AutoCAD2010的配置要求为基准.●处理器：32 位Windows XPIntel Pentium 4 或 AMD Athlon? Dual Core，1.6 GHz 或更高，采取 SSE2 技巧Windows VistaIntel Pentium 4 或 AMD Athlon Dual Core，3.0 GHz 或更高，采取SSE2 技巧64 位AMD Athlon 64，采取 SSE2 技巧AMD Opteron?，采取 SSE 技巧Intel Xeon，支持 Intel EM64T 并采取 SSE2 技巧Intel Pentium 4，支持 Intel EM64T 并采取 SSE2 技巧●RAM: 2 GB●图形卡：1024 x 768 真玄色需要一个支持 Windows 的显示适配器.对于支持硬件加快的图形卡，必须装置DirectX 9.0c 或更高版本.从“”文件进行的装置其实不装置DirectX 9.0c 或更高版本.必须手动装置 DirectX 以配置硬件加快硬盘：装置 750 MB.●硬盘：32 位，装置需要使用1 GB；64 位，装置需要使用1.5GB软件情况●操纵系统：32 位Microsoft? Windows? Vista? Business SP1Microsoft Windows Vista Enterprise SP1Microsoft Windows Vista Home Premium SP1Microsoft Windows Vista Ultimate SP1Microsoft Windows XP Home SP2 或更高版本Microsoft Windows XP Professional SP2 或更高版本64 位Microsoft Windows Vista Business SP1Microsoft Windows Vista Enterprise SP1Microsoft Windows Vista Home Premium SP1Microsoft Windows Vista Ultimate SP1Microsoft Windows XP Professional x64 Edition SP2 或更高版本⏹浏览器：Web 浏览器 Microsoft Internet Explorer 7.0 或更高版本⏹平台：AutoCAD 2002/2004/2005/2006/2007/2008/2010⏹文档及表格处理：Microsoft Office2003或更高版本的装置1.2.1 AutoCAD的装置CASS9.0适用于AutoCAD 2002/2004/2005/2006/2007/2008/2010,具体各版本AutoCAD的装置，请参考其官方说明书.下面以AutoCAD2010为例，说明AutoCAD的装置.AutoCAD2010是美国AutoDesk公司的产品，用户需找相应代理商自行采办.AutoCAD2010的主要装置进程请参考其产品装置说明1．AutoCAD2010软件光盘放入光驱后执行装置程序，AutoCAD将出现图1-1所示信息.选择“装置产品”和说明语言.图1-12．点击“装置产品”，就会出现图1-2所示界面.选择“下一步”图1-23．接受许可协议界面图1-3，选择“我接受”，点击“下一步”图1-34．输入产品和用户信息，在图1-4中.录入产品序列号和密钥.点击“下一步”.图1-45．配置装置目录，在图1-5中配置装置路径，点击“装置”.图1-56．装置界面如图1-6图1-67．稍等几分钟，会出现如图1-7所示，装置完成界面.点击“完成”，按提示操纵重启电脑，再启动AutoCAD2010程序.图1-7的装置的装置应该在装置完并运行一次后才进行.打开CASS9.0文件夹，找到setup.exe 文件并双击它，屏幕上将出现图1-12的“欢送”界面.图1-12软件装置“欢送”界面选择“同意”后点击“下一步”，会出现如下选择cad平台界面，软件自动检测电脑上所装的cad平台，并提示选择一个cass9.0的装置平台.图1-13软件装置“选择cad平台”界面点击“下一步”后，软件会自动装置在指定的CAD平台上面，出现如下图所示界面.图1-14软件装置界面点击“装置完成”后，会出现如下图所示软件锁驱动程序装置界面，这时必须确保已经插上软件锁.点击“完成”图1-15软件装置“驱动装置”界面图1-16软件装置“驱动装置完成”界面更新卸载当用户第二次装置软件时(南方公司的网站上下载的更新程序的装置进程中无须人工干涉，程序将找到当前CASS的装置路径，自动完成装置)，CASS软件提供了平安的升级方法.打开装置文件文件夹，找到setup.exe 文件并双击它，屏幕上将出现图1-12的界面（的装置向导将提示用户进行软件的装置）.稍等得到图1-17的界面.点击“下一步”得到图1-18界面，选择“开始更新”或“开始卸载”开始相应的操纵.图1-17软件装置“更新或卸载”界面图1-18软件装置“更新或卸载”界面本章将介绍一个复杂完整的实例，通过学习这个例子，初级用户就可以轻轻松松的进入CASS 9.0的大门.初级用户可以跳过本章.CASS 9.0装置之后，我们就开始学习如何做一幅复杂的地形图.本章以一个复杂的例子来演示地形图的成图进程；CASS 9.0成图模式有多种，这里主要介绍“点号定位”的成图模式.例图的路径为C:\CASS 9.0\demo\study.dwg（以装置在C：盘为例）.初学者可依照下面的步调来练习，可以在短时间内学会作图.图2-2 “定显示区”菜单1.定显示区定显示区就是通过坐标数据文件中的最大、最小坐标定出屏幕窗口的显示规模.进入CASS 9.0主界面，鼠标单击“画图处理”项，即出现如图2-2下拉菜单.然后移至“定显示区”项，使之以高亮显示，按左键，即出现一个对话窗如图2-3所示.这时，需要输入坐标数据文件名.可参考WINDOWS选择打开文件的办法操纵，也可直接通过键盘输入，在“文件名（N）：”,再移动鼠标至“打开（O）”处，按左键.这时，命令区显示：图2-3 选择“定显示区”数据文件图2-4选择“点号定位”数据文件2.选择测点点号定位成图法移动鼠标至屏幕右侧菜单区之“测点点号”项，按左键，即出现图2-4所示的对话框.输入点号坐标数据文件名C:＼CASS 9.0＼DEMO＼STUDY.DAT 后，命令区提示：读点完成! 共读入 106 个点3．展点先移动鼠标至屏幕的顶部菜单“画图处理”项按左键，这时系统弹出一个下拉菜单.再移动鼠标选择“画图处理”下的“展野外测点点号”项，如图2-5所示，按左键后，便出现如图2-3所示的对话框.图2-5 选择“展野外测点点号”输入对应的坐标数据文件名C:＼CASS 9.0＼DEMO＼STUDY.DAT后，便可在屏幕上展出野外测点的点号，如图2-6所示.4．绘平面图下面可以灵活使用东西栏中的缩下班具进行局部缩小以便利编图（东西栏的使用办法详见《参考手册》第一章）.我们先把左上角缩小，选择右侧屏幕菜单的“交通设施/城际公路”按钮，弹出如下图的界面.图2-7 选择屏幕菜单“交通设施/城际公路”找到“平行高速公路”并选中，再点击“OK”，命令区提示：画图比例尺 1:输入500，回车.点P/<点号>输入92，回车.点P/<点号>输入45，回车.点P/<点号>输入46，回车.点P/<点号>输入13，回车.点P/<点号>输入47，回车.点P/<点号>输入48，回车.点P/<点号>回车拟合线<N>?输入Y，回车.说明：输入Y，将该边拟分解滑腻曲线；输入N（缺省为N），则不拟合该线.1.边点式/2.边宽式<1>:回车（默认1）说明：选1（缺省为1），将要求输入公路对边上的一个测点；选2，要求输入公路宽度.对面一点点P/<点号>输入19，回车.这时平行高速公路就作好了.如图2-8.图2-8 作好一条平行高速公路下面作一个多点衡宇.选择右侧屏幕菜单的“居民地/一般衡宇”选项，弹出如图2-9界面.先用鼠标左键选择“多点砼衡宇”，再点击“OK”按钮.命令区提示：第一点:点P/<点号>输入49，回车.指定点:点P/<点号>输入50，回车.闭合C/隔一闭合G/隔一点J/微导线A/曲线Q/边长交会B/回退U/点P/<点号>输入51，回车.闭合C/隔一闭合G/隔一点J/微导线A/曲线Q/边长交会B/回退U/点P/<点号>输入J，回车.点P/<点号>输入52，回车.闭合C/隔一闭合G/隔一点J/微导线A/曲线Q/边长交会B/回退U/点P/<点号>输入53，回车.图2-9 选择屏幕菜单“居民地/一般衡宇”闭合C/隔一闭合G/隔一点J/微导线A/曲线Q/边长交会B/回退U/点P/<点号>输入C，回车.输入层数:<1>回车（默认输1层）.说明：选择多点砼衡宇后自动读取地物编码，用户不须逐个记忆.从第三点起弹出许多选项（具体操纵见《参考手册》第一章关于屏幕菜单的介绍），这里以“隔一点”功效为例，输入J，输入一点后系统自动算出一点，使该点与前一点及输入点的连线组成直角.输入C时，暗示闭合.再作一个多点砼房，熟悉一下操纵进程.命令区提示：Command: dd输入地物编码:<141111>141111第一点:点P/<点号>输入60，回车.指定点:点P/<点号>输入61，回车.闭合C/隔一闭合G/隔一点J/微导线A/曲线Q/边长交会B/回退U/点P/<点号>输入62，回车.闭合C/隔一闭合G/隔一点J/微导线A/曲线Q/边长交会B/回退U/点P/<点号>输入a，回车.微导线- 键盘输入角度(K)/<指定标的目的点(只确定平行和垂直标的目的)>用鼠标左键在62点上侧一定距离处点一下.距离<m>:输入4.5，回车.闭合C/隔一闭合G/隔一点J/微导线A/曲线Q/边长交会B/回退U/点P/<点号>输入63，回车.闭合C/隔一闭合G/隔一点J/微导线A/曲线Q/边长交会B/回退U/点P/<点号>输入j，回车.点P/<点号>输入64，回车.闭合C/隔一闭合G/隔一点J/微导线A/曲线Q/边长交会B/回退U/点P/<点号>输入65，回车.闭合C/隔一闭合G/隔一点J/微导线A/曲线Q/边长交会B/回退U/点P/<点号>输入C，回车.输入层数:<1>输入2，回车.说明：“微导线”功效由用户输入当前点至下一点的左角（度）和距离（米），输入后软件将计较出该点并连线.要求输入角度时若输入K，则可直接输入左向转角，若直接用鼠标点击，只可确定垂直战争行标的目的.此功效特别适合知道角度和距离但看不到点的位置的情况，如房角点被树或路灯等障碍物遮挡时.两栋屋子战争行等外公路“建”好后，效果如图2-10.图2-10 “建”好两栋屋子战争行等外公路类似以上操纵，辨别利用右侧屏幕菜单绘制其它地物.在“居民地”菜单中，用3、39、16三点完成利用三点绘制2层砖结构的四点房；用68、67、66绘制不拟合的依比例围墙；用76、77、78绘制四点棚房.在“交通设施”菜单中，用86、87、88、89、90、91绘制拟合的小路；用103、104、105、106绘制拟合的不依比例乡村路.在“地貌土质”菜单中，用54、55、56、57绘制拟合的坎高为1米的陡坎；用93、94、95、96绘制制不拟合的坎高为1米的加固陡坎.在“独立地物”菜单中，用69、70、71、72、97、98辨别绘制路灯；用73、74绘制宣传橱窗；用59绘制不依比例肥气池.在“水系设施”菜单中，用79绘制水井.在“管线设施”菜单中，用75、83、84、85绘制地面上输电线.在“植被园林”菜单中，用99、100、101、102辨别绘制果树独立树；用58、80、81、82绘制菜地（第82号点之后仍要求输入点号时直接回车），要求鸿沟不拟合，并且保存鸿沟.在“控制点”菜单中，用1、2、4辨别生成埋石图根点，在提问点名.等级:时辨别输入D121、D123、D135.最后选取“编辑”菜单下的“删除”二级菜单下的“删除实体所在图层”，鼠标符号酿成了一个小方框，用左键点取任何一个点号的数字注记，所展点的注记将被删除.平面图作好后效果如图2-11.图2-11 STUDY的平面图5．绘等高线.展高程点：用鼠标左键点取“画图处理”菜单下的“展高程点”，将会弹出数据文件的对话框，找到C:\CASS 9.0\DEMO\STUDY.DAT，选择“确定”，命令区提示：注记高程点的距离(米):直接回车，暗示不合错误高程点注记进行取舍，全部展出来.成立DTM模型：用鼠标左键点取“等高线”菜单下“成立DTM”，弹出如图2-12所示对话框：图2-12 成立DTM对话框按照需要选择成立DTM的方法和坐标数据文件名，然后选择建模进程是否考虑陡坎和地性线，选择“确定”，生成如下图所示DTM模型.图2-13 成立DTM模型绘等高线：用鼠标左键点取“等高线/绘制等高线”，弹出如图2-14所示对话框：图2-14 绘制等高线对话框输入等高距后选择拟合方法后“确定”.则系统马上绘制出等高线.再选择“等高线”菜单下的“删三角网”，这时屏幕显示如图2-15.图2-15 绘制等高线等高线的修剪.利用“等高线”菜单下的“等高线修剪”二级菜单，如图2-16.图2-16“等高线修剪”菜单用鼠标左键点取“批量修剪等高线”，选择“修建物”，软件将自动搜寻穿过修建物的等高线并将其进行整饰.点取“切除指定二线间等高线”，依提示依次用鼠标左键选取左上角的道路两边，CASS 9.0将自动切除等高线穿过道路的部分.点取“切除穿高程注记等高线”，CASS 9.0将自动搜寻，把等高线穿过注记的部分切除.6．加注记.下面我们演示在平行等外公路上加“经纬路”三个字.用鼠标左键点取右侧屏幕菜单的“文字注记-通用注记”项，弹出如图2-17的界面.图2-17 弹出文字注记对话框首先在需要添加文字注记的位置绘制一条拟合的多功效复合线，然后在注记内容中输入“经纬路”并选择注记排列和注记类型，输入文字大小确定后选择绘制的拟合的多功效复合线便可完成注记.经过以上各步，生成的图就如图2-1所示.7．加图框.用鼠标左键点击“画图处理”菜单下的“尺度图幅（50×40）”，弹出如图2-18的界面.图2-18 输入图幅信息在“图名”栏里，输入“扶植新村”；在“左下角坐标”的“东”、“北”栏内辨别输入“53073”、“31050”；在“删除图框外实体”栏前打勾，然后按确认.这样这幅图就作好了，如图2-19.注：2007版新图式，图框外已无“丈量员、画图员”信息.右下角只有“批注”.图2-19加图框另外，可以将图框左下角的图幅信息更改成合适需要的字样，可以将图框和图章用户化，具体拜见《参考手册》第五章.8．画图输出用鼠标左键点取“文件”菜单下的“用画图仪或打印机出图”，进行画图.画图仪或打印机的配置办法见《参考手册》第四章的介绍.图2-20 用画图仪出图选好图纸尺寸、图纸标的目的之后，用鼠标左键点击“窗选”按钮，用鼠标圈定画图规模.将“打印比例”一项选为“2：1”（暗示满足1：500比例尺的打印要求），通过“部分预览”和“全部预览”可以查抄出图效果，满意后就可单击“确定”按钮进行画图了.当你一步一步地按着上面的提示操纵，到现在就可以看到第一份成果了.在操纵进程中要注意以下事项：千万别忘了存盘（其实在操纵进程中也要不竭地进行存盘，以防操纵失慎导致丢失）.正式任务时，最好不要把数据文件或图形保管在CASS 9.0或其子目录下，应该创建任务目录.比方在C盘根目录下创建DATA目录存放数据文件，在C盘根目录下创建DWG 目录存放图形文件.在执行各项命令时，每一步都要注意看下面命令区的提示，当出现“命令：”提示时，要求输入新的命令，出现“选择对象:”提示时，要求选择对象，等等.当一个命令没执行完时最好不要执行另一个命令，若要强行终止，可按键盘左上角的“Esc”键或按“Ctrl”的同时按下“C”键，直到出现“命令：”提示为止.在作图的进程中，要经经常使用到一些编辑功效，例如删除、移动、复制、回退等，具体操纵见《参考手册》第一章.有些命令有多种执行途径，可按照自己的喜好灵活选用快捷东西按钮、下拉菜单或在命令行输入命令.第三章测制地形图前面的章节已经介绍了CASS 9.0作为一个综合性数字化测图软件的特点、功效和根本操纵办法，这些内容是从整体上掌握CASS 9.0是必不成少的.而从本章开始我们将以专题应用为主线向您介绍CASS 9.0在各项数字化测图与办理任务中的具体任务办法.“内外业一体化成图”、“电子平板成图”和“老图数字化成图”等多种成图作业模式.本章主要介绍“内外业一体化”的成图作业模式.本章按照数字化测图的特点介绍用CASS 9.0测绘地形图的办法.与CASS以前版本类似，内容包含测区首级控制、图根控制、测区分幅、碎部丈量、人员安插等，最后利用CASS 9.0绘制一幅地形图.本章将用到CASS 9.0自己提供的演示数据文件YMSJ.DAT，WMSJ.DAT,DGX.DAT.通过本章的学习将学会以下内容： 1．数字化测图的准备任务（包含测区控制、碎部丈量、测区分幅、人员安插等）；2．绘制平面图；3．绘制等高线（绘制地形图）；4．图形编辑（包含经常使用编辑、图形分幅、图幅整饰等）；5．地形测图的根本技能.3.1 准备3.1.1 控制丈量和碎部丈量原则当在一个测区内进行等级控制丈量时，应该尽可能多选制高点（如山顶或楼顶），在标准或甲方允许规模内布设最大边长，以提初等级控制点的控制效率.完成等级控制丈量后，可用辐射法布设图根点,点位及点之密度完全按需要而测设，灵活多变.如图3-1所示，对整个9幅图2.25平方千米来说，总共布设了49个控制点，除去图幅外的点，平均每幅图最多5个控制点.图3-1某数字化测图工程的控制网略图图3-2 利用制高点可能少搬站图3-3 地物较多时可能要经常搬站在进行碎部丈量时，对于比较开阔的地方，在一个制高点上可以测完大半幅图，就不要因为距离“太远”（其实也不过几百米）而忙于搬站，如图3-2所示.对于比较庞杂的地方，就不要因为“麻烦”（其实也浪费不了几分钟）而不肯搬站，要充分利用电子手簿的优势和全站仪的精度，测一个支导线点是很容易的，如图3-3所示.3.1.2 测区分幅及进程平板测图是把测区按尺度图幅划分红若干幅图，再一幅一幅往下测，如图3-4所示.图3-4平板测图的分幅图3-5数字化测图是分块测的数字化测图是以路、河、山脊等为界线，以自然地块进行分块测绘，如图3-5所示.例如：有甲、乙两个作业小队，甲队担任路南区域，乙队担任路北区域（包含公路）.甲队再以山谷和河为界，乙队再以公路和河为界，分块分期测绘.3.1.3 碎部丈量数字化测图的碎部丈量数据收集一般用全站仪或速测仪等电子仪器进行，任务时应将全站仪与南方电子手簿用数据传输电缆正确地连接（南方电子手簿有HP2110、MG(测图精灵)，具体连接办法见《南方电子手簿NFSB使用说明书》，《测图精灵用户手册》，如果采取带内存的全站仪则不必接电子手簿）；当地物比较规整时，如图3-6所示，可以采取“简码法”模式，在现场可输入简码，室内自动成图.具体编码法则拜见附录A，与图3-6对应的各测点的简码见表3-1.当地物比较杂乱时，如图3-7所示，最好采取“草图法”模式，现场绘制草图，室内用编码引导文件（如表3-2的样本）或用测点点号定位办法进行成图.图3-6地物比较规整的情况图3-7地物比较杂乱的情况表3-1 图3-6草图的简码表D1，53，56，165，164，163D3，52，54，55，161，160X2，51，57，58X0，13，14，181F2，46，45，127┆F2，67，170，171A30，137表3-2 编码引导文件的样本图3-8庞杂地物可用皮尺丈量办法丈量图3-9 地貌采点要收集特征点“数据-坐标显示与打印”菜单功效，将是否介入建模一项设置为“否”便可，设置办法见下图：图3－10 高程点建模设置注：在6.1以下版本则应在数据收集进程中对高程是否介入建模予以控制，在NFSB上，将觇标高置为0，则待测点的高程就自动为零；若使用测图精灵收集时，则在同步收集面板上选择“不介入建模”选项，则建模中这些点的高程不介入建模计较.在进行地貌采点时，可以用多镜丈量，一般在地性线上要收集足够密度的点，尽量多不雅测特征点.如图3-9所示，例如在沟底测了一排点，也应该在沟边再测一排点，这样生成的等高线才真实；而在丈量陡坎时，最好坎上坎下同时测点，这样生成的等高线才干真实的反应实际地貌.在其它地形变更不大的地方，可以适当放宽采点密度.3.1.4 人员安插按照CASS 9.0的特点，一个作业小组可配备:测站1人，镜站1-3人，领尺员2人；如果配套使用测图精灵，则一般测站一人，镜站1-3人便可，无需领尺员了.如图３-10所示，按照地形情况，镜站可用单人或多人.领尺员担任画草图和室内成图，是焦点成员，一般外业一天，内业一天，2人轮换，也可按照本单位实际情况自由安插.（有些单位在任务紧时，白日进行外业任务，晚上进行内业任务）图 3-11 一小组作业人员配备情况示意图需要注意的是领尺员必须与测站保持良好的通讯联系（可通过对讲机），使草图上的点号与手簿上的点号一致.3.1.5 文件办理数字化测图的内业处理涉及的数据文件较多.因此，进入CASS9.0成图系统后，您将面临输入各类各样的文件名的情况，所以您最好养成一套较好的命名习惯，以削减内业任务中不需要的麻烦.我们建议您采取如下的命名约定:●简编码坐标文件①由手簿传输到计较机中带简编码的坐标数据文件，建议采取*JM.DAT格局；②由内业编码引导后生成的坐标数据文件，建议采取*YD.DAT格局.●坐标数据文件指由手簿传输到计较机的原始坐标数据文件的一种，建议采取*.DAT格局.●引导文件指由作业人员按照草图编辑的引导文件，建议采取*.YD格局.●坐标点（界址点）坐标文件指由手簿传输到计较机的原始坐标数据文件的一种，建议采取*.DAT格局.●权属引导信息文件指作业人员在作权属地籍图时按照草图编辑的权属引导信息文件，建议采取*DJ.YD格局.●权属信息文件指由权属归并或由图形生成权属形成的文件，建议采取*.QS格局.●图形文件但凡在CASS 9.0画图系统生成的图形文件，法则采取*.DWG 格局.3.2 绘制平面图“草图法”、“简码法”、“电子平板法”、等多种成图作业方法，并可实时地将地物定位点和邻近地物（形）点显示在当前图形编辑窗口中，操纵十分便利.通过本节的学习，您将学会运用CASS 9.0绘平面图的经常使用办法.首先，要确定计较机内是否有您要处理的坐标数据文件（即您是否将野外不雅测的坐标数据从电子手簿或带内存的全站仪传到计较机上来）.如果没有，则要进行数据通讯.3.2.1 数据通讯数据通讯的作用是完成电子手簿或带内存的全站仪与计较机两者之间的数据相互传输.南方公司开发的电子手簿的载体有PC-E500、HP2110、MG(测图精灵).3.2.1.1 与PC-E500电子手簿通讯数据可以由PC-E500向计较机传输，将数据存在计较机的硬盘供计较机后处理；也可以将计较机中的数据由计较机向PC-E500传输（如将在计较机平差好的已知点数据传给PC-E500）.进行数据通讯操纵之前，首先在您的电子手簿（PC-E500）与计较机的串口之间用E5-232C电缆联上，然后打开您的计较机进入WINDOWS系统，双击CASS 9.0的图标或单击CASS 9.0的图标再敲回车键，便可进入CASS系统，此时屏幕上将出现系统的操纵界面.①移动鼠标至“数据处理”处按左键，便出现如图3-12所示的下拉菜单：图3-12 数据处理的下拉菜单要注意的是，使用热键“ALT+D”也是可以执行这一功效的，即在按下“ALT”键的时候按下“D”键.②移动鼠标至“数据通讯”项的“读取全站仪数据”项，该处以高亮度（深蓝）显示，按左键，这时，便出现如图3-13所示的对话框.图3-13 全站仪内存数据转换③在“仪器”下拉列表中找到“E500南方手簿”，点击鼠标左键.然后查抄通讯参数是否设置正确（具体设置详见《参考手册》第三章）.接着在对话框最下面的“CASS坐标文件：”下的空栏里输入您想要保管的文件名，要留意文件的路径，为了避免找不到您的文件，可以输入完整的路径.最复杂的办法是点“选择文件”出现如图3-14的对话框，在“文件名（N）：”后输入您想要保管的文件名，点保管.这时，系统已经自动将文件名填在了“CASS坐标文件：”下的空白处.这样就省去了手工输入路径的步调.图3-14 执行“选择文件”操纵的对话框图3-15 计较机等待E500信号输完文件名后移动鼠标至“转换”处，按左键（或直接敲回车键）便出现图3-15的提示.如果您输入的文件名已经存在，则屏幕会弹出警告信息.当您不想笼盖原文件时，移动鼠标至“否（N）”处，按左键即前往图3-16所示对话框，重新输入文件名.当您想笼盖原文件时，移动鼠标至“是（Y）”处，按左键便可.④如果仪器选择错误会导致传到计较机中的数据文件格局不正确，这时会出现图3-16所示的对话框，图3-16 数据格局错误的对话框⑤操纵PC-E500电子手簿，作好通讯准备，在E500上输入本次传送数据的起始点号后，然后先在计较机敲回车键再在PC-E500敲回车键.命令区便逐行显示点位坐标信息，直至通讯结束.3.2.1.2 与带内存全站仪通讯①将全站仪通过适当的通讯电缆与微机联接好.②移动鼠标至“数据通讯”项的“读取全站仪数据”项，该处以高亮度（深蓝）显示，按左键，出现如图3-17的对话框图3-17全站仪内存数据转换的对话框③按照不合仪器的型号设置好通讯参数（详细办法见《参考手册》第三章）再选取好要保管的数据文件名，点转换.大体步调与上同.如果想将以前传过去的数据（比方用超等终端传过去的数据。
CASS9.0实用培训
CASS绘图的应用
高程注记是以块定义的，是一个属性，所以 不能对数字进行编辑修改，打散高程注记使其变 成文字。点击命令，选择对象，回车，高程即可 修改。再点击合成打散的高程注记，复原。 复制某一高程注记到某处，该点实际上高程 与这个注记不一致，在绘制等高线或建模时这个 高程会造成错误，利用“根据注记修改高程”可 使该点具有与注记一致的高程。 在测横断面时，高程点或多或少都会偏离中 心线，利用“垂直移动到线上”可是偏离的点移 到线上。 选择 “删除房角高程点”后不仅图面整洁、 清楚、地物完整，而且用图面高程生成等高线也 会很合理，不必一个个手工删除。
CASS绘图的应用
地形图由点、线、面三类要素组成 CASS9.0的一个重要变化是执行了2007 版图示，这三种要素的符号完全符合07图 示的要求，并且添加了属性。在地形图的 绘制中应严格按照Cass9.0定义的符号绘制 相应的地物、地形要素，全面了解、正确 理解07图示的含义、定位点、定位线，避 免使用格式刷添加要素属性，只有这样数 据才能正常的、顺利的导入地理信息数据 库进行有效地管理和使用。
双击某编码实体，图上的相应要素全部显示。点 击“列出图上实体/列出全部实体”按钮，对话框 相应的显示图上已画出实体的图层或列出所有实 体的图层。编码前的勾选框为选中时，该实体在 图上显示，否则不显示。 如右键点击实体“一般 房屋”在绘图区可以直接绘制出一般房屋。如在 搜索栏内输入一个实体的关键字，就会显示出含 有这个关键字的所有图层，同样右键点击可以直 接绘制。 利用“隐藏实体”按钮，可以将选中的实体隐藏， 再点击“显示全部实体” 按钮可以重新显示。方 便对实体进行编辑、查询、检查。
CASS的实用功能
编辑快捷功能
1.夹点：选中某实体的一个夹点，空格一次可移 动该实体，再空格一次旋转实体，空格第三次缩 放实体。 2.修剪（剪自身）：当要剪断封闭线段的某一段时， 通常通过做辅助线或炸开的方式，快捷的办法是 先选中该实体，点修剪键，再点击要修剪的线， 即为剪自身。CAD05以下的版本先点修剪再选中实 体，在实体外右键点击一下，再点要修剪的线。
cass培训教程1
02
掌握CASS软件自定义函数的编写规范，包括函数名、参数、返
回值等。
调试与测试
03
学会使用CASS软件的调试工具，对自定义函数进行调试和测试
，确保函数正确无误。
宏命令使用
宏命令基本概念
了解CASS软件中宏命令的定义和 作用，以及宏命令与自定义函数 的区别。
创建宏命令
掌握在CASS软件中创建宏命令的 方法，包括录制宏命令和编写宏命 令脚本。
打印设置
设置打印参数，如纸张大小、打印方向、打印质量等。
预览与调整
在打印前预览地图效果，并根据需要进行调整。
打印输出
将地图打印输出到纸质或其他介质上。
cass软件高级应用
07
自定义函数编写
了解CASS软件内置函数库
01
熟悉CASS软件提供的各种内置函数，包括数学计算、字符串处
理、文件操作等。
自定义函数编写规范
教程结构
本教程共分为以下几个部分
1. 基础篇
介绍CASS软件的基本界面、工具栏和菜单功能，以及基 本的数据输入与编辑方法。
2. 进阶篇
深入讲解CASS的高级功能，包括空间分析、数据转换与 处理、批量处理等。
3. 案例篇
通过实际案例，演示如何利用CASS软件进行空间数据分 析和可视化，以及解决常见问题的方法。
熟悉了cass软件在各个领域的应用， 如城市规划、土地管理、交通工程等 ；
未来发展趋势预测
cass软件将不断完善和升级，提 高数据处理和空间分析的能力；
随着大数据和人工智能技术的发 展，cass软件将在更多领域得到 应用，如智慧城市、智能交通等
；
cass软件将与其他软件进行集成 ，实现数据共享和协同工作，提
2010年Cass初步认识
《土地制图原理与方法》实验一一．试验目的熟悉cass的界面环境，初步掌握cass主要工具、菜单命令的使用，并在此基础上理解土地制图应具备的基本功能。
二.实习内容1．掌握cass软件的基本概念，了解cass的基本功能；2．熟悉cass主要菜单命令的操作使用方法。
三.实习相关知识1.土地制图的相关知识土地管理中离不开地图的支持。
地图作为土地管理中重要的一项资料，在土地管理活动中发挥了重要的作用。
在土地管理活动中常见的地图种类有：（1）地形图地形图又称普通地图，是表示地表上的地物、地貌平面位置及基本的地理要素且高程用等高线表示的一种普通地图。
我国常用的8种基本比例尺的地形图有1:100万、1:50万、1：25万、1:10万、1:5万、1:2.5万、1:5万和1:5000。
在土地管理中，地形图往往会作为一种参考用途出现，所使用的比例从1:500到1:5万不等。
（2）专题地图专题地图是着重表示自然和社会经济现象中的某一种或几种要素，集中表现某种主题内容的地图。
由于专题地图根据不同专业的需求，突出而深入地表示制图区域某一自然或社会经济主题的地图，所以土地管理管理中涉及到的地图基本是专题地图。
种类主要有：土地利用现状图、分幅地籍图、宗地图、基准地价图、土地利用规划现状图、土地利用规划规划图以及土地划拨红线图等。
土地管理中的专题地图比例尺一般从1:500到1:5万不等。
2．Cass的基本知识（1）cass系类地籍地形成图软件是广州南方测绘仪器公司基于AutoCAD平台推出的数字化测绘成图系统。
该系统操作简便、功能强大、成果格式兼容性强，已经被广泛应用于地形、地籍成图、工程测量应用、空间数据建库等领域。
（2）cass的主界面四．实验步骤1．了解cass的界面组成。
打开cass软件后掌握cass软件界面的组成。
2．利用鼠标的滚轮键和鼠标的移动实现桌面中心的快速移动。
3．掌握屏幕菜单栏和cass工具栏及cad工具栏的打开和使用。
cass培训教程
房产测绘与管理
用于房屋产权产籍管理、房产测绘 、房产交易等业务的数据处理和图 形表达。
水利电力工程测量
用于水库大坝安全监测、河道治理 、电力工程测量等领域的数据采集 和处理。
02
CASS软件基本操作
CASS软件安装与启动
01
安装CASS软件
02
启动CASS软件
从官方网站下载CASS软件安装包，按照安装向导的提示进行安装， 选择安装路径和相关组件。
被非法获取。
04
地图制作与编辑
地图制作流程
设计地图符号和注记
根据地图主题和内容，设计合 适的地图符号、线型、色彩和 注记等。
添加地图要素
在底图上添加各种地理要素， 如点、线、面等，并进行符号 化、色彩渲染等处理。
确定地图主题和范围
明确地图要表达的主题和覆盖 的地理范围，收集相关数据和 资料。
制作地图底图
数据处理流程
数据清洗
对采集到的原始数据进行预处 理，包括去除重复数据、处理 缺失值、异常值识别与处理等
。
数据转换
将数据从一种格式或结构转换 为另一种格式或结构，以满足 分析需求，如数据归一化、标 准化等。
数据集成
将来自不同数据源的数据进行 整合，形成一个完整的数据集 ，以便于后续分析。
数据缩减
通过降维、特征选择等方法减 少数据集的大小，提高数据处
图表展示
利用各类图表（如柱状图、饼图、折线图等 ）展示空间分析结果。
交互式展示
通过交互式界面，允许用户自定义查询、筛 选和展示空间分析结果。
数据报告
编写数据报告，对空间分析结果进行详细的 描述和解释。
多媒体展示
结合音频、视频等多媒体元素，增强空间分 析结果的表现力和吸引力。
《cass90培训教程》课件
操作简便
软件界面友好，易于上 手，为用户提供了便捷
的操作体验。
高度定制
支持用户根据自身需求 进行定制，满足个性化
工作需求。
数据兼容性强
支持多种数据格式，方 便与其他软件进行数据
交换。
CASS90软件应用领域
01
02
03
04
土地规划与管理
用于土地调查、规划、评估等 环节，提高工作效率。
01
02
03
更新频率
CASS90软件将保持定期 更新和升级，以修复漏洞 、增加新功能和提高性能 。
新功能
未来的升级将引入更多高 级功能和工具，以满足用 户不断变化的需求。
兼容性
升级过程将确保软件与各 种操作系统和其他软件的 兼容性，以便用户无缝地 继续工作。
CASS90在行业中的发展趋势
普及率
随着CASS90的稳定性和 功能性的增强，其在行业 中的普及率将逐渐提高。
《cass90培训教程》ppt课件
• CASS90软件介绍 • CASS90基本操作 • CASS90高级功能 • CASS90实例教程 • CASS90常见问题与解决方案 • CASS90未来发展与展望
01
CASS90软件介绍
CASS90软件特点
功能强大
CASS90软件具备丰富 的功能，能够满足各种
操作中的常见问题
无法打开或保存文件
可能是由于文件格式不兼容或磁盘错误导致。建议检查文件 格式是否支持，检查磁盘空间和权限设置，或尝试使用其他 软件打开文件。
界面操作不流畅
可能是由于系统资源占用过高或软件性能问题导致。解决方 法包括关闭不必要的程序、优化系统设置或升级硬件配置。
cass90培训教程(版)
04 数据分析与可视化
数据分析方法和技术
01
02
03
04
描述性统计
对数据进行概括性描述，包括 中心趋势、离散程度和分布形
态等。
推论性统计
通过样本数据推断总体特征， 包括参数估计和假设检验等。
数据挖掘
利用算法自动发现数据中的模 式、趋势和关联，包括分类、
聚类和关联规则挖掘等。
文本分析
对非结构化文本数据进行处理 和分析，包括情感分析、主题
与其他软件的集成和应用
1 2 3
与AutoCAD的集成
cass90可与AutoCAD软件进行无缝集成，实现 数据共享和交换，方便用户进行协同设计和数据 管理。
与GIS软件的集成
cass90可与主流GIS软件进行集成，实现空间数 据的共享和互操作，为空间分析和决策提供支持 。
与BIM软件的集成
cass90可与BIM软件进行集成，实现建筑信息模 型的导入、导出和编辑，推动建筑行业数字化转 型。
教程内容和结构
• 内容概述：本教程将详细介绍CASS90软件的基本 操作、数据处理、图形绘制、报表输出等方面的内 容，帮助用户全面了解并掌握该软件的使用技巧。
教程内容和结构
结构安排：本教程共 分为以下几个部分
2. 基本操作与界面介 绍
1. CASS90软件概述 及安装
教程内容和结构
3. 数据输入与编辑 4. 数据处理与分析
完成了实践项目和案例分析
通过实践项目和案例分析，学员们将理论知识应用于实际问题中，提高了解决问题和分析 数据的能力。
对未来学习和应用的建议
深入学习cass90软件的高级功能
建议学员们继续学习cass90软件的高级功能，如三维建模、空间分析、数据挖掘等， 以更好地应对复杂的数据处理和分析任务。
2010年cass实验4
《土地制图原理与方法》实验四一．实验目的1．掌握CASS中基本图形的绘制，包括：直线、弧线、曲线、圆、多边形、椭圆、复合线。
2．Cass中关于地形图符号的应用。
3．Cass中解析制图方法。
二．实验内容1．Cass中解析制图方法的使用2．Cass中基本图形的绘制2．Cass中地形图符号的绘制三．实验相关知识1．Cass中解析制图方法的使用(1)．前方交会:用两个夹角交会一点。
通过菜单“工具”中的“前方交会”实现。
前方交会在地籍测量中经常用到，比较适合于能看到但又不好到达的界址点，通过已知一条直线的两个端点和两个角度来解算第三个点的位置坐标。
图4-1 前方交会界面说明：前方交会会产生两个点，在交会过程中应注意点的位置。
（2）．后方交会：用三个已知点的坐标和两个角度交会出一点。
后方交会和前方交会的区别是：前方交会是在已知点上观测角度，后方交会是在未知点上观测角度，后方交会适合于已知点不容易架站的位置。
图4-2 后方交会界面(3)．边长交会：用两条边长交会出一点。
通过菜单“工具”中的“前方交会”实现。
比较适合能测量距离但是不容易观测到的界址点，通过三条边的长度解算出第三点的位置坐标。
图4-2 边长交会界面说明：边长交会同样会产生两个点，在交会过程中应注意点的位置。
2. Cass中基本图形的绘制Cass中的基本图像延续了cad中的二维平面的图形对象，大致可分为线性对象、曲线对象、辅助绘图对象、面域和边界对象。
（1）线性对象线性对象即包括直线，也包括由直线组成的基本对象。
（直线、多段线、正多边形、矩形、多线）A．绘制直线有如下几种绘制直线的方法：选择菜单“工具”中“画直线”菜单命令。
“画直线”菜单命令有三个选项：“数段”“一段”“徒手画”（功能：在这种方式下，系统自动地将指定设备鼠标或数字化仪的移动轨迹连）。
接为直线或圆弧线）单击“绘图”工具栏中的按钮。
在命令行中执行LINE（L）命令。
LINE命令用于在两点之间绘制直线，并且可以不断重复操作，画出多条连续线段（其中每一条线段相对独立）。
CASS9.0新功能介绍(一)
CASS9.0新功能介绍（一）——图层管理器在广大用户的支持和测绘软件市场部所有同事的努力下，我们的CASS9.0终于正式发布了。
发布两个星期来，得到了众多用户的一致好评。
也有不少客户和同事打电话来询问一些新增功能怎么使用，在这里我讲把CASS9.0的新增功能一一给大家详细解说。
首先我先给大家讲讲属性面板上的图层管理器怎么用起来方便吧！CASS9.0全新的图层管理器采用树状形式管理，一改CAD传统的下拉式图层管理方式。
也许熟悉了CAD图层的用户会有点不适应，但是采用树状图层管理是符合GIS分层模式的各按钮功能介绍：重新载入：载入完整的图层并更新图层信息；隐藏选中实体：使用该功能可以将所选中的实体隐藏；显示所有实体：此功能执行与隐藏选中实体的相反动作，将显示所有被隐藏的实体；只列出图上实体\将列出全部实体：此按钮是交换按钮，当选择只列出图上实体时，有实体的图层才会被显示（每一个编码分为一个图层）；切换到将列出所有实体时，将显示所有实体图层，有实体所在的图层前面图层示意颜色高亮显示，没有实体所在的图层变灰显示；将以CAD图层显示\将以GIS图层显示：切换图层的显示模式；图层操作信息实时显示：当选择为开时，可以再图层管理器中对图层进行操作，并及时更新图层信息；选择为关时，图层管理器被冻结，图层信息也不会更新。
将图层展开后，左边显示的数字是实体的CASS编码，右边的实体对应的中文名称，每一个编码分为一个层，中文名称后面括号的里的数字表示该编码的实体在图形中的个数。
简单方便的开关图层只需将图层前面的方框里的勾去掉就可以关闭图层，也可以按需要关闭某几个编码的图层通过图层快速选择目标在图层管理器里，所有编码相同的实体都在同一个层里，要想将编码相同的实体都选中来批量操作的话，只需鼠标左键双击编码所在图层就可以全选了，比以往的批量选取目标的操作简单多了。
用图层管理器也可以绘制地物CASS里所有的地物都是通过屏幕菜单来绘制，现在新的图层管理器能按编码来分层当然也可以根据图层来绘制地物了。
cass9.0用户手册1之欧阳地创编
第一章CASS 9.0安装1.1 CASS 9.0的运行环境1.1.1硬件环境以AutoCAD2010的配置要求为基准。
●处理器：32 位Windows XPIntel Pentium 4 或AMD Athlon?Dual Core，1.6 GHz 或更高，采用SSE2 技术Windows VistaIntel Pentium 4 或 AMD Athlon DualCore，3.0 GHz 或更高，采用 SSE2 技术64 位AMD Athlon 64，采用 SSE2 技术AMD Opteron?，采用 SSE 技术Intel Xeon，支持 Intel EM64T 并采用 SSE2 技术Intel Pentium 4，支持IntelEM64T 并采用 SSE2 技术●RAM: 2 GB●图形卡：1024 x 768 真彩色需要一个支持 Windows 的显示适配器。
对于支持硬件加速的图形卡，必须安装DirectX 9.0c 或更高版本。
从“ACAD.msi”文件进行的安装并不安装 DirectX 9.0c 或更高版本。
必须手动安装 DirectX 以配置硬件加速硬盘：安装 750 MB。
●硬盘： 32 位，安装需要使用 1 GB；64 位，安装需要使用 1.5 GB1.1.2软件环境●操作系统：32 位Microsoft? Windows?Vista? Business SP1Microsoft Windows VistaEnterprise SP1Microsoft Windows VistaHome Premium SP1Microsoft Windows VistaUltimate SP1Microsoft Windows XPHome SP2 或更高版本Microsoft Windows XPProfessional SP2 或更高版本64 位Microsoft Windows VistaBusiness SP1Microsoft Windows VistaEnterprise SP1Microsoft Windows VistaHome Premium SP1Microsoft Windows VistaUltimate SP1Microsoft Windows XPProfessional x64 EditionSP2 或更高版本有关Windows Vista 版本的详细信息，请参见/windowsvista/versions⏹浏览器：Web 浏览器MicrosoftInternet Explorer 7.0 或更高版本⏹平台：AutoCAD2002/2004/2005/2006/2007/2008/2010⏹文档及表格处理：MicrosoftOffice2003或更高版本1.2 CASS 9.0的安装1.2.1 AutoCAD的安装CASS9.0适用于AutoCAD 2002/2004/2005/2006/2007/2008/2010,具体各版本AutoCAD的安装，请参考其官方说明书。
CASS9.0 参 考 手 册
数字化地形地籍成图系统CASS9.0参考手册总体负责：倪晓东审核：刘宇轩编者：陈一舞广东南方数码科技有限公司2010年2月目录第一章CASS9.0命令菜单与工具框 (1)1.1 CASS 9.0顶部菜单面板 (1)1.2 CASS9.0右侧屏幕菜单 (176)1.3 CASS9.0工具条 (191)第二章CASS 9.0的参数设置 (195)2.1地籍参数设置 (195)2.2 测量参数 (196)2.3图廓属性 (198)2.4投影转换参数 (198)2.5标注地理坐标 (198)2.6文字注记样式 (199)2.7 深入了解AutoCAD2006系统配置对话框 (199)第三章CASS 9.0与全站仪及外设的连接 (209)3.1 与全站仪的连接 (209)3.2 与测图精灵的连接 (232)3.3与外设的连接 (234)第四章CASS 9.0的文件结构 (245)4.1 坐标数据文件 (245)4.2 编码引导文件 (245)4.3 权属引导文件 (245)4.4 权属信息文件 (246)4.5 原始测量数据文件 (247)4.6 断面里程文件 (247)4.7 公路曲线要素文件 (248)4.8 横断面设计文件 (248)4.9 CASS 9.0交换文件 (249)4.10 符号定义文件WORK.DEF (254)4.11 图元索引文件INDEX.INI (254)4.12野外操作码定义文件JCODE.DEF (254)4.13屏幕菜单定义文件ScreenMenu.def (254)4.14地类定义文件Dilei.def (255)第五章CASS 9.0的用户化 (257)5.1图框和图角章的用户化 (257)5.2菜单的用户化 (260)5.3工具栏的用户化 (268)5.4 命令的用户化 (270)5.5 编码的用户化 (272)5.6 点符号、线符号、图层的自定义 (273)第六章 CASS9.0与GIS的接口 (296)6.1 GIS﹙地理信息系统﹚简介 (296)6.2 GIS﹙地理信息系统﹚对数字地图的要求 (296)6.3 CASS9.0与GIS的接口方法 (297)第七章 CASS9.0新功能详解 (300)7.1新增功能 (300)7.2加强的功能 (304)7.3完善的符号 (305)。
cass9.0操作大全
1.1 CASS 9.0的运行环境1.1.1硬件环境以AutoCAD2010的配置要求为基准。
z处理器：32 位Windows XPIntel Pentium 4 或 AMD Athlon? Dual Core，1.6 GHz 或更高，采用 SSE2 技术Windows VistaIntel Pentium 4 或 AMD Athlon Dual Core，3.0 GHz 或更高，采用 SSE2 技术64 位AMD Athlon 64，采用 SSE2 技术AMD Opteron?，采用 SSE 技术Intel Xeon，支持 Intel EM64T 并采用 SSE2 技术Intel Pentium 4，支持 Intel EM64T 并采用 SSE2 技术z RAM: 2 GBz图形卡：1024 x 768 真彩色 需要一个支持 Windows 的显示适配器。
对于支持硬件加速的图形卡，必须安装 DirectX 9.0c 或更高版本。
从“ACAD.msi”文件进行的安装并不安装 DirectX 9.0c 或更高版本。
必须手动安装 DirectX 以配置硬件加速硬盘： 安装 750 MB。
z硬盘： 32 位，安装需要使用 1 GB；64 位，安装需要使用 1.5 GB1.1.2软件环境z操作系统：32 位Microsoft? Windows? Vista? Business SP1Microsoft Windows Vista Enterprise SP1Microsoft Windows Vista Home Premium SP1Microsoft Windows Vista Ultimate SP1Microsoft Windows XP Home SP2 或更高版本Microsoft Windows XP Professional SP2 或更高版本64 位Microsoft Windows Vista Business SP112Microsoft Windows Vista Enterprise SP1Microsoft Windows Vista Home Premium SP1Microsoft Windows Vista Ultimate SP1Microsoft Windows XP Professional x64 Edition SP2 或更高版本有关 Windows Vista 版本的详细信息，请参见/windowsvista/versions浏览器：Web 浏览器 Microsoft Internet Explorer 7.0 或更高版本平台：AutoCAD 2002/2004/2005/2006/2007/2008/2010文档及表格处理：Microsoft Office2003或更高版本1.2 CASS 9.0的安装1.2.1 AutoCAD 的安装CASS9.0适用于AutoCAD 2002/2004/2005/2006/2007/2008/2010,具体各版本AutoCAD 的安装，请参考其官方说明书。
CASS 9.0教程(全部完整)
前言关于CASS 9.0CASS地形地藉成图软件是基于AutoCAD平台技术的GIS前端数据处理系统。
广泛应用于地形成图、地藉成图、工程测量应用、空间数据建库、市政监管等领域，全面面向GIS，彻底打通数字化成图系统与GIS 接口，使用骨架线实时编辑、简码用户化、GIS无缝接口等先进技术。
自CASS软件推出以来，已经成长成为用户量最大、升级最快、服务最好的主流成图系统。
计算机辅助设计（CAD）与地理信息系统（GIS）技术飞速的发展。
同时，社会对空间信息的采集、动态更新的速度要求越来越快，特别是对城市建设所需的大比例尺空间数据方便获取方面的要求越来越高，GIS 数据的建设成为“数字城市”发展的短板。
与空间信息获取密切相关的测绘行业在近十年来也发生了巨大而深刻的变化，基于GIS对数据新要求，测绘成图软件也正由单纯的“电子地图”功能转向全面的GIS数据处理，从数据采集、数据质量控制到数据无缝进入GIS系统，GIS前端处理软件扮演越来越重要的角色。
CASS 9.0版本相对于以前各版本除了平台、基本绘图功能上作了进一步升级之外，根据最新发表的图式、地籍等标准，更新完善了图式符号库和相应的功能；增加了属性面板等大量的超值贴心的工具。
请低版本用户尽快联系购买软件的分公司，将软件升级到9.0CASS将对特定的行业，推出行业版本：勘测定界版、矿山版、工程版、管线版。
关于本手册本手册分为两本：《用户手册》和《参考手册》。
前者主要面向实际操作，解决实际问题；后者主要面向技术细节的查找和用户水平的提高。
对于未接触过计算机的用户，应该先熟悉计算机及Windows的基本操作（本手册未涉及这些方面的内容，请用户自行解决），然后再从《用户手册》开始，结合软件边学边做。
对于具有一定计算机基础但从未接触过CASS的用户，应该仔细地依章节顺序阅读《用户手册》第一篇入门篇和第二篇实战篇的全部内容并在阅读的同时上机操作。
其中第二章用CASS出一张图是简单和基础的，用户应该仔细地琢磨。
南方CASS90教程(手册)
目录第一章CASS 9.0安装1.1 CASS 9.0的运行环境1.2 CASS 9.0的安装1.3 CASS 9.0更新卸载第二章 CASS 9.0快速入门第三章测制地形图3.1 准备3.2 绘制平面图3.3 绘制等高线3.4 编辑与整饰第四章测制地籍图4.1 绘制地籍图4.2 宗地属性处理4.3 绘制宗地图4.4 绘制地籍表格第五章土地详查与勘测定界5.1 土地详查5.2 勘测定界中块状工程作业一般流程5.3 勘测定界中线状工程作业一般流程5.4 土地勘测定界成果第六章 CASS在数据入库中的应用6.1属性结构设置与编辑6.2图形实体检查6.3数据输出第七章 CASS 9.0在工程中的应用7.1 基本几何要素的查询7.2土方量的计算7.3 断面图的绘制7.4 公路曲线设计7.5 面积应用7.6 图数转换第八章数字地图管理8.1 数字地图管理概述8.2 图幅管理第九章 CASS在市政监管中的应用9.1数字市政监管概述9.2 CASS在城市部件调查中的应用9.3 CASS中市政监管操作流程第十章白纸图数字化10.1 用手扶跟踪法进行老图数字化10.2用CASS 9.0进行扫描矢量化10.3用CASSCAN进行扫描矢量化第十一章电子平板成图11.1 准备工作11.2 电子平板测图11.3 总结第二章 CASS 9.0快速入门本章将介绍一个简单完整的实例，通过学习这个例子，初级用户就可以轻轻松松的进入CASS 9.0的大门。
高级用户可以跳过本章。
1.定显示区定显示区就是通过坐标数据文件中的最大、最小坐标定出屏幕窗口的显示范围。
进入CASS 9.0主界面，鼠标单击“绘图处理”项，即出现如图2-2下拉菜单。
然后移至“定显示区”项，使之以高亮显示，按左键，即出现一个对话窗如图2-3所示。
这时，需要输入坐标数据文件名。
2.选择测点点号定位成图法移动鼠标至屏幕右侧菜单区之“测点点号”项，按左键，即出现图2-4所示的对话框。
cass学习
如果拷贝了一幅使用cass绘制的数字化地形图，如何获取图中地形测量点的坐标高程数据.dat 文件？可以在“工程应用”下拉菜单中找到“指定点生成数据文件”、“高程点生成数据文件”、“控制点生成数据文件”、“等高线生成数据文件”四个子菜单，按CASS提示操作即可生成.dat文件。
（1）指定点生成数据文件：通过拾取图面上的点生成坐标数据文件。
逐一拾取但不能批量处理。
（2）高程点生成数据文件：它分为有编码高程点生成数据文件和无编码高程点生成数据文件两种。
有编码高程点生成数据文件即是通过图面上的高程点（带有CASS的图层和属性）批量生成坐标数据文件，但此高程点必须是有CASS的图层和属性。
无编码高程点生成数据文件即是通过图面上的点位和高程注记来生成数据文件，当无编码高程点在同一图层，注记的高程数字在也在同一图层时，可用这种方式批量处理。
（3）等高线生成数据文件：通过图面上的等高线（主要是等高线上的结点）生成数据文件，但数据量较大。
cass里如何根据控制点的高程修改高程?如果你理解捕捉而且知道CASS是3D的话这个问题是很容易的。
首先打开图，这时候高程（包括根据控制点的高程）是还没有改的。
然后在根据控制点上画一个圆（一定要捕捉），再删掉根据控制点。
再把正确的根据控制点展上去；然后选择整个图形（正确的控制点不选）；输入命令M ，回车；捕捉刚画的圆（线）；再捕捉刚展上去的正确的控制点。
这时候高程就修改好了，只是图面显示的高程点的高程还是原来的。
现在你只要把高程读出来，删掉原来所有的高程，然后再展刚读出的高程就可以了。
如果觉得绕口看不懂的话Q86762298。
南方CASS算土方,提取原始高程点的时候,其范围会不会影响计算结果?如有影响，该如何确定范围??浏览次数：365次悬赏分：20|解决时间：2011-4-9 17:24|提问者：凯撒发烧友我用CASS算土方，我发现提取的高程点范围不同，直接影响到计算结果（我在这所说的范围是：我要计算的区域，一次是把提取计算区域内的高程点放入，一次是把计算区域及计算区域附近都放入）但是这样计算的结果就有差异。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
安装
• 完全安装AutoCAD2002-2010任一版本，并运行一 次 • 选择对应的cass安装包，按提示进行操作。 • 网络版的cass需安装网络服务程序
© 2008 版权所有 南方数码科技有限公司
CASS主界面
© 2008 版权所有 南方数码科技有限公司
地形制图部分
© 2008 版权所有 南方数码科技有限公司
CASS软件简介
• CASS地形地藉成图软件是基于AutoCAD平台技术的GIS前端数据处理系统。广泛应用于 地形成图、地籍成图、工程测量应用、空间数据建库等领域，全面面向GIS，彻底打通 数字化成图系统与GIS接口，使用骨架线实时编辑、简码用户化、GIS无缝接口等先进技 术。自CASS软件推出以来，已经成长成为用户量最大、升级最快、服务最好的主流成 图系统。伴随AutoCAD的升级，CASS每年升级一次，并于每年的 近年来科技发展日新月异，计算机辅助设计（CAD）与地理信息系统（GIS）技术取得 了长足的发展。同时，社会对空间信息的采集、动态更新的速度要求越来越快，特别 是对城市建设所需的大比例尺空间数据方便获取方面的要求越来越高，GIS数据的建设 成为“数字城市”发展的短板。与空间信息获取密切相关的测绘行业在近十年来也发 生了巨大而深刻的变化，基于GIS对数据新要求，测绘成图软件也正由单纯的“电子地 图”功能转向全面的GIS数据处理，从数据采集、数据质量控制到数据无缝进入GIS系统， GIS前端处理软件扮演越来越重要的角色。 CASS最新版本相对于以前各版本除了平台、基本绘图功能上作了进一步升级之外，积 极响应“金土工程”的要求，针对土地详查、土地勘测定界、国土二次大调查的需要 开发了很多专业实用的工具。在空间数据建库的前端数据的质量检查和转换上提供更 灵活更自动化的功能。特别是为适应当前GIS系统对基础空间数据的需要。
© 2008 版权所有 南方数码科技有限公司
电子平板法成图
电子平板:全站仪＋笔记本电脑 ,在采集数据的 同时成图。
• 连接全站仪和笔记本电脑（操作与读取全站仪数 据相同） • 在右侧屏幕菜单顶端选择“电子平板”，按提示 操作即可进行数据采集及成图。
© 2008 版权所有 南方数码科技有限公司
地籍制图部分
© 2008 版权所有 南方数码科技有限公司
• •
•
•
•
地籍成图作业流程：
© 2008 版权所有 南方数码科技有限公司
地籍成图参数设置：
• • 街道位数和街坊位数：依实际要 求设置宗地号街道、街坊位数。 地号字高：依实际需要设置宗地 号注记地高度。 小数位数：依实际需要设置坐标、 距离和面积的小数位数。 界址点编号方式：提供街坊内编 号和宗地内编号的切换开关。 宗地内图形：控制宗地图内图形 是否满幅显示或只显示本宗地。 地籍图注记：提供各种权属注记 的开关供用户选用。
© 2008 版权所有 南方数码科技有限公司
版本分类
• 软件锁是否注册：准版（试用版）、正版 • 符号库：大比例尺版（1：500—1：2000）、中小 比例尺版（1：5000—1：10000） • 软件锁的节点：单机版、网络版 • 是否定制：标准版、定制版（地方版）
© 2008 版权所有 南方数码科技有限公司
•
• • •
© 2008 版权所有 南方数码科技有限公司
地籍成图之权属线绘制
• • 绘制权属线：权属线可以通过鼠标直接定位和由 权 属文件生成两种方式绘制。 鼠标定位绘制：这种方法最直观，权属线绘制出 来后系统立即弹出对话框，要求输入属性 ，点 “确定”按钮后系统将宗地号、权利人、地类编 号等信息加到权属线里 。
地形地籍成图软件CASS
培训教程
培训讲师：陈一舞
© 2008 版权所有 南方数码科技有限公司
讲课纲要 • • • • • • CASS概要介绍 CASS地形图制图部分 CASS地籍图制图部分 CASS工程应用部分功能讲解 CASS数据检查入库相关知识 CASS常见问题的讨论
© 2008 版权所有 南方数码科技有限公司
© 2008 版权所有 南方数码科技有限公司
权属文件生成
由权属文件生成：通过事前生成权属信息数据文件的方法来绘制 权属线 ，权属信息数据文件可由以下方法生成： • 权属合并：由引导文件(*.yd)和坐标文件(*.dat)合并而成 • 由图形生成权属：由地籍测量得到的界址点坐标数据文件 和地籍调查得到的宗地的权属信息用此功能完成权属信息 文件的生成 • 由复合线生成权属：由图面存在的复合线生成权属文件 • 由权属线生成权属：由图面已经存在的权属线生成权属文 件。
© 2008 版权所有 南方数码科技有限公司
地籍成图作业流程：
© 2008 版权所有 南方数码科技有限公司
地籍成图参数设置：
• 街道位数和街坊位数：依 实际要求设置宗地号街道、 街坊位数。 地号字高：依实际需要设 置宗地号注记地高度。 小数位数：依实际需要设 置坐标、距离和面积的小 数位数。 界址点编号方式：提供街 坊内编号和宗地内编号的 切换开关。 宗地内图形：控制宗地图 内图形是否满幅显示或只 显示本宗地。 地籍图注记：提供各种权 属注记的开关供用户选用。
© 2008 版权所有 南方数码科技有限公司
图形编辑
• 修改界址点号：可以逐个或者批量修改界址点的点号，如 果输入的点号有效，软件将其写入界址点圆圈的属性中， 如果当前宗地中此点号已存在，软件会弹出提示对话框提 示此点号存在。 • 重排界址点号：此功能使界址点号按输入的要求重新排列。 • 界址点圆圈修饰：此功能可一次性将全部界址点圆圈内的 权属线剪切或消隐 。如果使用剪切，所有权属线被打断， 其他操作可能无法正常进行，因此建议此步操作在成图的 最后一步进行。如果使用消隐，界址点圆圈内的界址线都 被消隐，消隐后所有界址线仍然是一个整体，移屏时可以 看到圆圈内的界址线。
• 内容：地籍调查测量是获取和表述宗地的权属、 位置、形状、数量、用途等基本情况，提供满足 土地登记需要的基础资料的一系列工作总称。工 作内容包括地籍调查、地籍测量。
© 2008 版权所有 南方数码科技有限公司
地籍成图相关名词
• 街道：以行政区内行政界线、主干道路、河沟 等线状地物所封闭的大地块。 • 街坊：“街道”内互通的小巷、沟渠等封闭起来 的地块。 • 宗地：地籍调查的基本单元。凡是被权属界线 封闭的、有明确权属主和利用类别的地 块称为一宗地。宗地编号必须在行政区 划管辖范围内进行统一编号 • 界址点：指宗地权属界线的转折点，即拐点， 它是标定宗地权属界线的重要标志。 • 界址线：指宗地四周的权属界线，即界址点连 线构成的折线或曲线。
© 2008 版权所有 南方数码科技有限公司
图形数据输出
地形图绘制完毕，可以多种方式输出： • 打印输出：图幅整饰--连接输出设备--输出 • 转入GIS：输出Arcinfo、Mapinfo、 国家空 间矢量 格式 • 其他交换格式：生成cass交换文件（*.cas）
© 2008 版权所有 南方数码科技有限公司
•
•
© 2008 版权所有 南方数码科技有限公司
Байду номын сангаас行平台
• CASS是在AutoCAD平台上开发的软件，每年 会伴随其新产品的发布，结合行业最新技 术升级程序。 • 最新的版本于每年春节后发布，新程序会 包含适用于当前主要使用版本的安装包。 Cass2008以下版本for2002、for2005、 for2008三个安装包。Cass9.0整合为一个安 装包。使用AutoCAD2002-2010的用户均可 使用。
© 2008 版权所有 南方数码科技有限公司
绘制宗地图
• 绘制宗地图：绘制宗地图时可以选择单个宗地绘制或者批量绘制所选 择的所有宗地图。
© 2008 版权所有 南方数码科技有限公司
属性数据录入界面
• 地形图和地籍调查的宗地属性紧密结 合，外业生产方便操作，属性数据跟 相关的宗地紧密耦合，保证其完整和 联动。
© 2008 版权所有 南方数码科技有限公司
读取全站仪数据
将全站仪与电脑连接后，选择“读 取全 站仪数据”。 选择正确的仪器类型。 选择”CASS坐标文件”，输入文件 名。
点击“转换”，即可将全站仪里的 数据转换成标准的CASS坐标数据。 PS：如果仪器类型里无所需型号或无 法通讯，先用该仪器自带的传输软 件将数据下载。将“联机”去掉， “通讯临时文件”选择下载的数据 文件，“CASS坐标文件”输入文件 名。点击“转换”，也可完成数据 的转换。
© 2008 版权所有 南方数码科技有限公司
输出地籍表格
绘制地籍表格
工程应用部分
© 2008 版权所有 南方数码科技有限公司
基本内容
• • • • • 基本几何要素的查询 土方计算 公路设计 面积应用 图数转换
© 2008 版权所有 南方数码科技有限公司
基本几何要素的查询
• • • • • 查询指定点坐标 查询两点距离及方位 查询线长 查询实体面积 计算表面积
© 2008 版权所有 南方数码科技有限公司
地籍成图主要内容
• • • • •
地籍调查测量概述 地籍调查测量名词 地籍调查测量工作流程 地籍成图作业流程 地籍成图使用文件格式说明
© 2008 版权所有 南方数码科技有限公司
地籍调查测量概述
目的：为规范地籍调查测量，建立健全地籍管理 制 度，维护土地的社会主义公有制，保护土地所 有者和使用者的合法权益，加强土地管理。
© 2008 版权所有 南方数码科技有限公司
基本几何要素的查询
• 查询指定点坐标 用鼠标点取“工程应用”菜单中的“查询指定点坐标”。用鼠标点取所要查询的点即可。 也可以先进入点号定位方式，再输入要查询的点号 说明: 系统左下角状态栏显示的坐标是迪卡尔坐标系中的坐标，与测量坐标系的X和Y的顺 序相反。用此功能查询时，系统在命令行给出的X、Y是测量坐标系的值。 查询两点距离及方位 用鼠标点取“工程应用”菜单下的“查询两点距离及方位”。用鼠标分别点取所要查询 的两点即可。也可以先进入点号定位方式，再输入两点的点号。 说明：CAS所显示的坐标为实地坐标，所以所显示的两点间的距离为投影距离。 查询线长 用鼠标点取“工程应用”菜单下的“查询线长”。用鼠标点取图上曲线即可。 查询实体面积 用鼠标点取待查询的实体的边界线即可，要注意实体应该是闭合的。 计算表面积 对于不规则地貌，其表面积很难通过常规的方法来计算，在这里可以通过建模的方法来 计算，系统通过DTM建模，在三维空间内将高程点连接为带坡度的三角形，再通过每 个三角形面积累加得到整个范围内不规则地貌的面积。
