补偿导线型号
浅谈延伸型热电偶用补偿导线与补偿型的区别课件
要点三
区别
延伸型热电偶用补偿导线与补偿型的 区别在于前者采用具有温度补偿功能 的热电偶丝和延伸型补偿导线，而后 者仅采用具有温度补偿功能的热电偶 丝。
总结
适用范围
优缺点
发展趋势
延伸型热电偶用补偿导线适用于需要 长期稳定测量的高温、高压、高湿等 恶劣环境，如石油化工、钢铁冶炼等 领域。补偿型热电偶则适用于一般温 度测量场合。
补偿导线的作用是补偿热电偶信号传输过程中产生的误差，提高测温 的准确性和稳定性。
补偿导线的种类
01
延伸型补偿导线
02
补偿型补偿导线
延伸型补偿导线具有与热电偶相同的材质和热电势特性，可以替代部 分热电偶，对热电偶进行延长或移动。
补偿型补偿导线采用与热电偶不同的材质和热电势特性，通过修正温 度引起的误差来提高测温准确性。
延长热电偶的使用寿命。
04
延伸型热电偶用补偿导线 与补偿型的区别
材质上的区别
延伸型热电偶用补偿导线通常采用与热电偶相同或相 似的材质，如镍铬合金、铜镍合金等。而补偿型则通 常采用与热电偶具有相似热电特性的材料，如铜、铜 镍合金等。
延伸型热电偶用补偿导线的导体截面积和线径一般较大 ，以适应较长的线路和较大的电流需求。而补偿型则根 据实际需要选择不同截面积和线径的线缆。
使用场合的区别
延伸型热电偶用补偿导线主要用于将热电偶的信号传输到控制室或显示仪表等远程位置，适用于较远 的测量距离和恶劣的环境条件。而补偿型则主要用于对热电偶进行温度补偿，以减小误差和提高测量 精度。
在一些高温、腐蚀等恶劣环境下，延伸型热电偶用补偿导线具有更好的稳定性和耐用性，而补偿型则 可能受到较大影响。此外，延伸型热电偶用补偿导线还具有较好的抗干扰性能，适用于复杂的工业环 境。
补偿导线型号命名方法

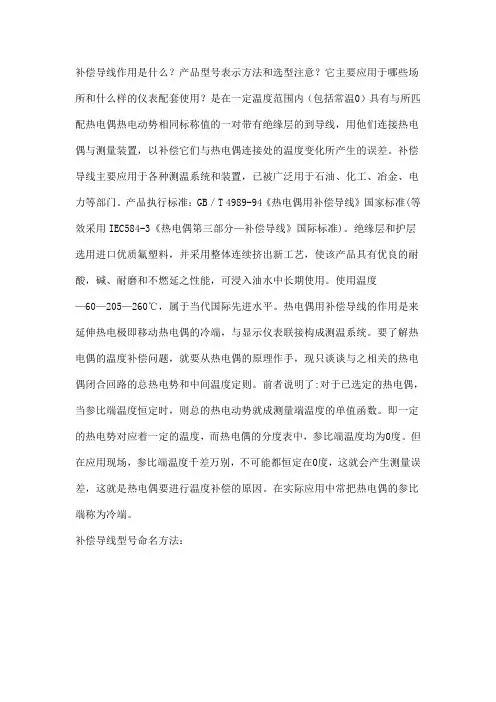

补偿导线作用是什么？产品型号表示方法和选型注意？它主要应用于哪些场所和什么样的仪表配套使用？是在一定温度范围内（包括常温0）具有与所匹配热电偶热电动势相同标称值的一对带有绝缘层的到导线，用他们连接热电偶与测量装置，以补偿它们与热电偶连接处的温度变化所产生的误差。
补偿导线主要应用于各种测温系统和装置，已被广泛用于石油、化工、冶金、电力等部门。
产品执行标准：GB／T 4989-94《热电偶用补偿导线》国家标准(等效采用IEC584-3《热电偶第三部分—补偿导线》国际标准)。
绝缘层和护层选用进口优质氟塑料，并采用整体连续挤出新工艺，使该产品具有优良的耐酸，碱、耐磨和不燃延之性能，可浸入油水中长期使用。
使用温度—60—205—260℃，属于当代国际先进水平。
热电偶用补偿导线的作用是来延伸热电极即移动热电偶的冷端，与显示仪表联接构成测温系统。
要了解热电偶的温度补偿问题，就要从热电偶的原理作手，现只谈谈与之相关的热电偶闭合回路的总热电势和中间温度定则。
前者说明了:对于已选定的热电偶，当参比端温度恒定时，则总的热电动势就成测量端温度的单值函数。
即一定的热电势对应着一定的温度，而热电偶的分度表中，参比端温度均为0度。
但在应用现场，参比端温度千差万别，不可能都恒定在0度，这就会产生测量误差，这就是热电偶要进行温度补偿的原因。
在实际应用中常把热电偶的参比端称为冷端。
补偿导线型号命名方法：
文章来源：。
补偿导线参数
一般用
F4
聚四氟乙烯
H
耐热用
F46ห้องสมุดไป่ตู้
聚全氟乙丙烯
精度等级
S
精密级
屏蔽材料
P
铜丝编织
P1
镀锡铜丝编织
/
普通级
P2
铜带绕包
P3
铝／塑复合膜绕包
规格
2×导体截面积mm2
导体种类
A
单股导体可省略
R
多股绞合导体
绝缘材料
V
聚氯乙烯PVC
KX
配用K分度号热电偶延伸型补偿导线
Y
聚乙烯PE
EX
配用E分度号热电偶延伸型补偿导线
B
聚丙烯PP
JX
配用J分度号热电偶延伸型补偿导线
G
硅橡胶
TX
配用T分度号热电偶延伸型补偿导线
F4
聚四氟乙烯
F46
聚全氟乙丙烯
系列代号
ZR
阻燃电缆
护套材料
V
聚氯乙烯
ia
本安电缆
B
玻璃纤维
使用分类
配用S分度号热电偶补偿型补偿导线
耐热等级
70
最高使用温度为70℃
RC
配用R分度号热电偶补偿型补偿导线
105
最高使用温度为105℃
NC
配用N分度号热电偶补偿型补偿导线
200
最高使用温度为200℃
NX
配用K分度号热电偶延伸型补偿导线
250
最高使用温度为250℃
KCA
KCB
配用K分度号热电偶补偿型补偿导线
补偿导线
执行标准
执行GB/T4989-94标准等效IEC584-3标准
用途
补偿导线
补偿导线补偿导线是在一定温度范围内（包括常温0）具有与所匹配热电偶热电动势相同标称值的一对带有绝缘层的到导线，用他们连接热电偶与测量装置，以补偿它们与热电偶连接处的温度变化所产生的误差。
本产品适用于分度号为S、R、K、E、T、J、N型各种热电偶与温度显示仪表之间的电气连接，以提高测温精度。
补偿导线分为延长性与补偿型。
补偿导线补偿导线按热电特性的允差不同分为精密级(符号S)和普通级（符号无）。
热电偶补偿导线产品使用特性：补偿导线可以在-60～260℃环境下工作，是十分理想的自动化单元。
已被广泛用于石油、化工、冶金、电力等部门的自动化测温仪表的单点或者多点连接。
产品标准: 热电偶补偿导线：GB/T4989-94 热电偶补偿电缆：Q/ 3 20831SQL07-96 使用特性: 使用温度：耐热级：-65~+200℃及-65~+260℃两种；普通级：-40~+70℃及-40~+105℃两种；最小弯曲半径：补偿导线：不小于导线外8倍；产品标准: 热电偶补偿导线：GB/T4989-94 热电偶补偿电缆：Q/ 3 20831SQL07-96 使用特性: 使用温度：耐热级：-65~+200℃及-65~+260℃两种；普通级：-40~+70℃及-40~+105℃两种；最小弯曲半径：补偿导线：不小于导线外8倍；补偿电缆：有铠装时不小于电缆外径的12倍，无铠装时不小于电缆外径6倍补偿电缆型号名称KX-FF 氟塑料绝缘氟塑料护套普通级K分度热电偶用补偿电缆KX-FPF 氟塑料绝缘氟塑料护套铜丝编织分屏蔽普通级K分度热电偶用补偿电缆KX-FPFP 氟塑料绝缘氟塑料护套铜丝编织分屏蔽及总屏蔽普通级K分度热电偶用补偿电缆KX-FFP 氟塑料绝缘氟塑料护套铜丝编织总屏蔽普通级K分度热电偶用补偿电缆KXS-FF 氟塑料绝缘氟塑料护套精密级K分度热电偶用补偿电缆KXS-FPF 氟塑料绝缘氟塑料护套铜丝编织分屏蔽精密级K分度热电偶用补偿电缆KXS-FPFP 氟塑料绝缘氟塑料护套铜丝编织分屏蔽及总屏蔽精密级K分度热电偶用补偿电缆KXS-FFP 氟塑料绝缘氟塑料护套铜丝编织总屏蔽精密级K分度热电偶用补偿电缆KX-FP3F 氟塑料绝缘铝/塑复合带分屏蔽氟塑料护套普通级K分度热电偶用补偿电缆KX-FP3FP3 氟塑料绝缘铝/塑复合带分屏蔽及总屏蔽氟塑料护套普通级K分度热电偶用补偿电缆KX-FFP3 氟塑料绝缘氟塑料护套铜丝编织铝/塑复合带总屏蔽普通级K分度热电偶用补偿电缆KXS-FP3F 氟塑料绝缘铝/塑复合带分屏蔽氟塑料护套精密级K分度热电偶用补偿电缆KXS-FFP3 氟塑料绝缘及护套铝/塑复合带总屏蔽精密级K分度热电偶用补偿电缆KXS-FP3FP3 氟塑料绝缘铝/塑复合带分屏蔽及总屏蔽氟塑料护套精密级K分度热电偶用补偿电缆注：1、其它型号补偿电缆EX、SC、KC、NC、NX、BC、TX、JX，只需改写型号的第一项，如EX-FF EX-FPF等。
补偿电缆类型
补偿电缆具有很多种型号，具体选用要根据具体使用情况来定。
那么具体有哪些型号？哪家生产的补偿电缆值得信赖？安徽康斐尔电气有限公司是一个不错的选择，接下来小编为您简单介绍，希望给您带来一定程度上的帮助。
补偿电缆的型号一共有二十一种，具体如下：1、KX-GA-VVP：聚氯乙烯绝缘和护套铜丝编织总屏蔽精密级K 分度号热电偶用补偿电缆2、KX-GA-VVRP：聚氯乙烯绝缘和护套铜丝编织总屏蔽精密级K分度号热电偶用补偿软电缆3、KX-GA-VPVP：聚氯乙烯绝缘和护套铜丝编织分屏加总屏蔽精密级K分度号热电偶用补偿电缆4、KX-GA-VPVRP：聚氯乙烯绝缘和护套铜丝编织分屏加总屏蔽精密级K分度号热电偶用补偿软电缆5、KX-GA-YJVP：交联聚乙烯绝缘聚氯乙烯护套铜丝编织总屏蔽精密级K分度号热电偶用补偿电缆7、KX-GA-YJVRP：交联聚乙烯绝缘聚氯乙烯护套铜丝编织总屏蔽精密级K分度号热电偶用补偿软电缆8、KX-GA-YJPVP：交联聚乙烯绝缘聚氯乙烯护套铜丝编织分屏加总屏蔽精密级K分度号热电偶用补偿电缆9、KX-GAYJPVRP：交联聚乙烯绝缘聚氯乙烯护套铜丝编织分屏加总屏蔽精密级K分度号热电偶用补偿软电缆10、KX-HA-FFP：氟塑料烯绝缘和护套铜丝编织总屏蔽精密级K分度号热电偶用补偿电缆11、KX-HA-FFRP：氟塑料烯绝缘和护套铜丝编织总屏蔽精密级K分度号热电偶用补偿软电缆12、KX-HA-FPFP：氟塑料绝缘和护套铜丝编织分屏加总屏蔽精密级K分度号热电偶用补偿电缆13、KX-HA-FPFRP：氟塑料绝缘和护套铜丝编织分屏加总屏蔽精密级K分度号热电偶用补偿软电缆14、KX-HA-FVP：氟塑料烯绝缘聚氯乙烯护套铜丝编织总屏蔽精密级K分度号热电偶用补偿电缆15、KX-HA-FVRP：氟塑料烯绝缘聚氯乙烯护套铜丝编织总屏蔽精密级K分度号热电偶用补偿软电缆16、KX-HA-FPVP：氟塑料绝缘聚氯乙烯护套铜丝编织分屏加总屏蔽精密级K分度号热电偶用补偿电缆17、KX-HA-FPVRP：氟塑料绝缘聚氯乙烯护套铜丝编织分屏加总屏蔽精密级K分度号热电偶用补偿软电缆18、KX-HA-FGP：氟塑料烯绝缘硅橡胶护套铜丝编织总屏蔽精密级K分度号热电偶用补偿电缆19:、KX-HA-FGRP：氟塑料烯绝缘硅橡胶护套铜丝编织总屏蔽精密级K分度号热电偶用补偿软电缆20、KX-HA-FPGP：氟塑料绝缘硅橡胶护套铜丝编织分屏加总屏蔽精密级K分度号热电偶用补偿电缆21、KX-HA-FPGRP：氟塑料绝缘硅橡胶护套铜丝编织分屏加总屏蔽精密级K分度号热电偶用补偿软电缆安徽康斐尔电气有限公司位于长江之滨的的文明城市天长市，是集科技攻关、新品研发、制造营销、出口为一体的生产型企业。
补偿导线型号及型号含义说明
补偿导线型号及型号含义说明-安徽天康集团
提供商：安徽天康（集团）股份有限公司
热电偶用补偿导线
在一定温度范围内，与配用热电偶的热电特性相同的一对带有绝缘层与保护套的导线称为补偿导线。
其作用是将热电偶的参考端延伸到远离热源或环境温度较恒定处，与显示仪表联接构成测温系统。
□主要技术指标
阻1mm2
线芯标称截面
积mm2
0.50，1.0，1.5，2.5
线芯股数
（多股用R表
示）
1，7，19
绝缘层、护层材料和使用温度G （一
般用）
V.V，-20～70℃和-20～100℃；
H （耐
热用）
B.B，-40～180℃和-25～200℃
F.B，-40～180℃和-25～200℃
□ 补偿导线的结构特征及使用温度
绝缘层及护套
使用温度
材料符号
聚氯乙烯V -20～100℃
无碱玻璃丝 B -25～200℃
聚四氟乙烯 F -25～200℃
结构示意
护套绝缘层合金丝护套屏蔽层绝缘层合金丝
有0人推荐
阅读(58)| 评论(1)| 引用(0) |举报。
补偿导线——精选推荐
补偿导线科技名词定义中文名称：补偿导线英文名称：compensating wire定义：在包括常温在内的适当温度范围内的热电特性与所配合使用的热电偶的热电特性相同的一对绝缘导线。
所属学科：机械工程(一级学科) ；仪器仪表材料(二级学科) ；测温材料(仪器仪表)(三级学科)本内容由全国科学技术名词审定委员会审定公布补偿导线的作用是来延伸热电极即移动热电偶的冷端与显示仪表联接构成的测温系统。
补偿导线一般用在热电偶上，而热电偶补偿导线的绝缘层和护层根据环境的要求所选用的材料又不一样，护套材料有聚氯乙烯，氟塑料，低烟低卤聚氯乙烯及无碱玻璃丝几种，进口优质氟塑料可以耐温260℃，并采用整体连续挤出新工艺，使该产品具有优良的耐酸，碱、耐磨和不燃延之性能，可浸入油水中长期使用。
热电偶补偿导线使用温度可以在—60—260℃，属于当代国内先进水平。
系列产品主要应用于各种测温装置上，补偿导线型号按产品的品种划分为SC、KC、KX、EX、JX、TX、NC。
其中，型号第一个字母与热电偶的分度号相对应；字母“X”表示延伸型补偿导线（型别）；字母“C”表示补偿型补偿导线（型别）。
热电偶补偿导线产品使用特性：补偿导线可以在-60～260℃环境下工作，是十分理想的自动化单元。
已被广泛用于石油、化工、冶金、电力等部门的自动化测温仪表的单点或者多点连接。
产品标准: 热电偶补偿导线：GB/T4989-94热电偶补偿电缆：Q/320831SQL07-96 使用特性: 使用温度：耐热级：-65~+200℃及-65~+2 60℃两种；普通级：-40~+70℃及-40~+105℃两种；最小弯曲半径：补偿导线：不小于导线外8倍；产品标准: 热电偶补偿导线：GB/T4989-94热电偶补偿电缆：Q/320831SQL07-96 使用特性: 使用温度：耐热级：-65~+200℃及-65~+2 60℃两种；普通级：-40~+70℃及-40~+105℃两种；最小弯曲半径：补偿导线：不小于导线外8倍；补偿电缆：有铠装时不小于电缆外径的12倍，无铠装时不小于电缆外径6倍补偿电缆：有铠装时不小于电缆外径的12倍，无铠装时不小于电缆外径6倍主要技术指标:型号热电偶分度号配用热电偶补偿导线合金丝绝缘层着色正极负极正极负极BC B 铂铑30-铂铑6铜铜红灰SC S 铂铑10-铂 SPC(铜) SNC(铜镍0.6)红绿RC R 铂铑13-铂 RPC(铜) RNC(铜镍0.6)红绿KCA K 镍铬-镍硅 KPCA(铁) KNCA((铜镍22)红兰KCB KPCB(铜) KNCB(铜镍40)红兰KX KPX(镍铬10) KNX(镍硅3) 红黑NC N 镍铬硅-镍硅 NPC(铁) NNC(铜镍18)红灰NX NPX(镍铬14硅)NNX(镍硅4) 红灰EX E 镍硅-铜镍 EPX(镍铬10) ENX(铜镍45)红棕JX J 铁-铜镍 JPX(铁) JNX(铜镍45) 红紫TX T 铜-铜镍 TPX(铜) TNX(铜镍45) 红白WC3/25 WRe3-WRe25 钨铼3-钨铼25WPC3/25 WNC3/25 红黄WC5/26 WRe5-WRe26 钨铼5-钨铼26WPC5/26 WNC5/26 红橙补偿导线KX-GA-VV 聚氯乙烯绝缘聚氯乙烯护套精密级K分度号热电偶补偿导线KX-GA-VVR 聚氯乙烯绝缘聚氯乙烯护套精密级K分度号热电偶补偿软导线KX-GA-VVP 聚氯乙烯绝缘聚氯乙烯护套铜丝编织屏蔽精密级K分度号热电偶补偿导线KX-GA-VVRP 聚氯乙烯绝缘聚氯乙烯护套铜丝编织屏蔽精密级K分度号热电偶补偿软导线KX-HA-FF 氟塑料绝缘和护套精密级K分度号热电偶补偿导线KX-HA-FFR 氟塑料绝缘和护套精密级K分度号热电偶补偿软导线KX-HA-FFP 氟塑料绝缘和护套铜丝编织屏蔽精密级K分度号热电偶补偿导线KX-HA-FFRP 氟塑料绝缘和护套铜丝编织屏蔽精密级K分度号热电偶补偿软导线KX-HA-FG 氟塑料绝缘硅橡胶护套精密级K分度号热电偶补偿导线KX-HA-FGR 氟塑料绝缘硅橡胶护套精密级K分度号热电偶补偿软导线KX-HA-FGP 氟塑料绝缘硅橡胶护套铜丝编织屏蔽精密级K分度号热电偶补偿导线KX-HA-FGRP 氟塑料绝缘硅橡胶护套铜丝编织屏蔽精密级K分度号热电偶补偿软导线KX-HA-FV 氟塑料绝缘聚氯乙烯护套精密级K分度号热电偶补偿导线KX-HA-FVR 氟塑料绝缘聚氯乙烯护套精密级K分度号热电偶补偿软导线KX-HA-FVP 氟塑料绝缘聚氯乙烯护套铜丝编织屏蔽精密级K分度号热电偶补偿导线KX-HA-FVRP 氟塑料绝缘聚氯乙烯护套铜丝编织屏蔽精密级K分度号热电偶补偿软导线KX-GA-YJV 交联聚乙烯绝缘聚氯乙烯护套精密级K分度号热电偶补偿导线KX-GA-YJVR 交联聚乙烯绝缘聚氯乙烯护套精密级K分度号热电偶补偿软导线KX-GA-YJVP 交联聚乙烯绝缘聚氯乙烯护套铜丝编织屏蔽精密级K分度号热电偶补偿导线KX-GA-YJVRP 低烟无卤绝缘和护套铜丝编织屏蔽精密级K分度号热电偶补偿软导线KX-GA-YDYD 低烟无卤绝缘和护套精密级K分度号热电偶补偿导线KX-GA- YDYD R 低烟无卤绝缘和护套精密级K分度号热电偶补偿软导线KX-GA- YDYD P 低烟无卤绝缘和护套铜丝编织屏蔽精密级K分度号热电偶补偿导线KX-GA- YDYD RP 低烟无卤绝缘和护套铜丝编织屏蔽精密级K分度号热电偶补偿软导线注：上述型号仅列出KX，其他如SC、KC、EX、BC、TX、JX只需改变型号第一项即可，阻燃型补偿导线型号前加ZR，ZR192为进口PFA材料，屏蔽可采用镀锡铜丝屏蔽。
补偿导线型号
五、补偿导线（缆）型号及含义补偿导线（缆）（GB4989-85）产品型号表注：补偿导线型号第一个字母与热电偶的分度号对应，第二个字母中“X”表示延伸型补偿导线（与热电偶材料相同），“C”表示补偿型补偿导线。
绝缘颜色标志表补偿导线型号、代号及命名法表表示S型热电偶用的补偿型耐热用普通级补偿导线，绝缘层为聚氯乙烯，特征为多股软线和屏蔽型单对线芯标称截面为1.0mm2。
举例：SC-H B-V R P 2×1.0 GB4989-85本安用热电偶补偿导线(缆)(含阻燃型)产品型号含义线芯绝缘层、护层着色表注：普通级和精密级本安用补偿导线的区分，用在护层外加标志方法区别：凡是有GA标志者为精密级、GB标志者为普通级。
六、高压线路刚性绝缘子高压线路针式绝缘子型号含义高压线路瓷横担绝缘子高压线路柱式绝缘子高压线路蝶式绝缘子七、高压线路悬式绝缘子高压线路盘形悬式瓷绝缘子高压线路耐污盘形悬式瓷绝缘子高压线路盘形悬式玻璃绝缘子高压线路耐污盘形悬式玻璃绝缘子高压架空线路绝缘地线用盘形悬式绝缘子直流高压线路用盘形悬式绝缘子架空电力线路用拉紧绝缘子产品代号序数中的前二位数字为产品类种代号，15-拉紧绝缘子；第三、四数字为产品形式代号10-蛋形；20-四角形；30-八角形；第五、六位数字为产品的顺序号，从01开始按照自然数的顺序排列。
八、高压支柱绝缘子户内支柱绝缘子户外针式支柱绝缘子户外棒形支柱绝缘子户外棒形支柱绝缘子元件结构型式220KV及以上棒形支柱绝缘子是由几个支柱绝缘子元件作迭装构成的绝缘子柱，其组合用元件数量按其额定电压而定，一般：220KV级由二个元件组成；330KV级由三个元件或二个元件组成；500KV级由三个元件或四个元件组成；500KV 级三角架式由三柱十二个元件或九个元件组成。
耐污型户外棒形支柱绝缘子九、低压线路绝缘子低压线路针式绝缘子低压线路蝶式绝缘子产品代号序数中的前二位数字为产品类种代号，16—代表低压线路绝缘子，第三、四位数字为蝶式绝缘子；第五、六位数字为产品的顺序号，从01开始按照自然数的顺序排列。
2019年补偿导线型号.doc
五、补偿导线（缆）型号及含义补偿导线（缆）（GB4989-85）产品型号表注：补偿导线型号第一个字母与热电偶的分度号对应，第二个字母中“X”表示延伸型补偿导线（与热电偶材料相同），“C”表示补偿型补偿导线。
绝缘颜色标志表补偿导线型号、代号及命名法表表示S型热电偶用的补偿型耐热用普通级补偿导线，绝缘层为聚氯乙烯，特征为多股软线和屏蔽型单对线芯标称截面为1.0mm2。
举例：SC-H B-V R P 2×1.0 GB4989-85本安用热电偶补偿导线(缆)(含阻燃型)产品型号含义线芯绝缘层、护层着色表注：普通级和精密级本安用补偿导线的区分，用在护层外加标志方法区别：凡是有GA标志者为精密级、GB标志者为普通级。
六、高压线路刚性绝缘子高压线路针式绝缘子型号含义高压线路瓷横担绝缘子高压线路柱式绝缘子高压线路蝶式绝缘子七、高压线路悬式绝缘子高压线路盘形悬式瓷绝缘子高压线路耐污盘形悬式瓷绝缘子高压线路盘形悬式玻璃绝缘子高压线路耐污盘形悬式玻璃绝缘子高压架空线路绝缘地线用盘形悬式绝缘子直流高压线路用盘形悬式绝缘子架空电力线路用拉紧绝缘子产品代号序数中的前二位数字为产品类种代号，15-拉紧绝缘子；第三、四数字为产品形式代号10-蛋形；20-四角形；30-八角形；第五、六位数字为产品的顺序号，从01开始按照自然数的顺序排列。
八、高压支柱绝缘子户内支柱绝缘子户外针式支柱绝缘子户外棒形支柱绝缘子户外棒形支柱绝缘子元件结构型式220KV及以上棒形支柱绝缘子是由几个支柱绝缘子元件作迭装构成的绝缘子柱，其组合用元件数量按其额定电压而定，一般：220KV级由二个元件组成；330KV级由三个元件或二个元件组成；500KV级由三个元件或四个元件组成；500KV 级三角架式由三柱十二个元件或九个元件组成。
耐污型户外棒形支柱绝缘子九、低压线路绝缘子低压线路针式绝缘子低压线路蝶式绝缘子产品代号序数中的前二位数字为产品类种代号，16—代表低压线路绝缘子，第三、四位数字为蝶式绝缘子；第五、六位数字为产品的顺序号，从01开始按照自然数的顺序排列。
补偿导线
补偿导线科技名词定义中文名称：补偿导线英文名称：compensating wire定义：在包括常温在内的适当温度范围内的热电特性与所配合使用的热电偶的热电特性相同的一对绝缘导线。
所属学科：机械工程(一级学科) ；仪器仪表材料(二级学科) ；测温材料(仪器仪表)(三级学科) 本内容由全国科学技术名词审定委员会审定公布补偿导线是在一定温度范围内（包括常温0具有与所匹配热电偶热电动势相同标称值的一对带有绝缘层的到导线，用他们连接热电偶与测量装置，以补偿它们与热电偶连接处的温度变化所产生的误差。
补偿导线分为延长性与补偿型。
补偿导线安热电特性的允差不同分为精密级(符号S)和普通级（符号无）。
热电偶补偿导线产品使用特性：补偿导线可以在-60～260℃环境下工作，是十分理想的自动化单元。
已被广泛用于石油、化工、冶金、电力等部门的自动化测温仪表的单点或者多点连接。
产品标准: 热电偶补偿导线：GB/T4989-94热电偶补偿电缆：Q/320831SQL07-96 使用特性: 使用温度：耐热级：-65~+20 0℃及-65~+260℃两种；普通级：-40~+70℃及-40~+105℃两种；最小弯曲半径：补偿导线：不小于导线外8倍；产品标准: 热电偶补偿导线：GB/T4989-94热电偶补偿电缆：Q/320831SQL07-96 使用特性: 使用温度：耐热级：-65~+20 0℃及-65~+260℃两种；普通级：-40~+70℃及-40~+105℃两种；最小弯曲半径：补偿导线：不小于导线外8倍；补偿电缆：有铠装时不小于电缆外径的12倍，无铠装时不小于电缆外径6倍补偿电缆：有铠装时不小于电缆外径的12倍，无铠装时不小于电缆外径6倍主要技术指标:补偿导线。
补偿导线型号规格
补偿导线是在一定温度范围内(0~100℃)具有与所匹配热电偶热电动势相同标称值的一对带有绝缘层的导线，用它们连接热电偶与测量装置，以补偿它们与热电偶连接处的温度变化所产生的误差。
1.补偿导线型号规格KX-FF 氟塑料绝缘氟塑料护套普通级K分度热电偶用补偿电缆KX-FPF 氟塑料绝缘氟塑料护套铜丝编织分屏蔽普通级K分度热电偶用补偿电缆KX-FPFP 氟塑料绝缘氟塑料护套铜丝编织分屏蔽及总屏蔽普通级K分度热电偶用补偿电缆KX-FFP 氟塑料绝缘氟塑料护套铜丝编织总屏蔽普通级K分度热电偶用补偿电缆KXS-FF 氟塑料绝缘氟塑料护套精密级K分度热电偶用补偿电缆KXS-FPF 氟塑料绝缘氟塑料护套铜丝编织分屏蔽精密级K分度热电偶用补偿电缆KXS-FPFP 氟塑料绝缘氟塑料护套铜丝编织分屏蔽及总屏蔽精密级K分度热电偶用补偿电线KXS-FFP 氟塑料绝缘氟塑料护套铜丝编织总屏蔽精密级K分度热电偶用补偿电缆KX-FP3F 氟塑料绝缘铝/塑复合带分屏蔽氟塑料护套普通级K分度热电偶用补偿电缆KX-FP3FP3氟塑料绝缘铝/塑复合带分屏蔽及总屏蔽氟塑料护套普通级K分度热电偶用补偿电缆KX-FFP3 氟塑料绝缘氟塑料护套铜丝编织铝/塑复合带总屏蔽普通级K分度热电偶用补偿电缆KXS-FP3F 氟塑料绝缘铝/塑复合带分屏蔽氟塑料护套精密级K分度热电偶用补偿电缆KXS-FFP3氟塑料绝缘及护套铝/塑复合带总屏蔽精密级K分度热电偶用补偿电缆KXS-FP3FP3 氟塑料绝缘铝/塑复合带分屏蔽及总屏蔽氟塑料护套精密级K分度热电偶用补偿电缆2.补偿导线的作用（1）补偿导线可以降低热电偶的高温，从而可以将需要传输的电流传送到更加远的地方。
（2）补偿导线可以让原本的线使用的时间更加长久，以此可以节省材料，最大限度的保留传输过程中的电流。
（3）使用补偿导线以后有利于降低灾害的发生，降低高温以后能够让线路更加的适用于环境的考验。
（4）如果是长时间热电偶的高温，就可以使用粗一点的补偿导线，这样根据物理的原理，直径越大能够减少的热电偶回路电阻就更加的小。
补偿导线参数
产品名称:热电偶用补偿导线
产品特点:
热电偶用补偿导线
概述：
热电偶用补偿导线的作用是来延伸热电极即移动热电偶冷端,与显示仪表连接构成测温系统。
本产品等效采用:IEC584-3《热电偶第三部分—补偿导线》国际标准，产品质量优于
B4989—85《热电偶用补偿导线》国家标准。
绝缘层和护层选用进口优质氟塑料，并采用整体连续挤出新工艺，使该产品具有优良的耐酸、碱、耐磨和不燃延之性能，可浸入油水中长期使用。
使用温度在-60～205～260℃，属于当代国际先进水平。
产品主要应用于各种测温装置，已被广泛用于石油、化工、冶金、电力等部。
型号及名称：
补偿导线型号按产品的品种划分为：SC，KC，KX，EX，JX，TX。
热电偶用补偿导线及补偿电缆适用于电力、冶金、石油、化工、轻纺等工业以及国防、科研等部门自动化测温仪表的单点或多点连接。
【关闭】。
特种电缆型号规格查询
补偿导线产品标准：补偿导线：执行标准：GB/T4989-94及企业标准等效采用IEC 584-3(89)）补偿电缆：JB／T 7495-94使用特性：耐热等级：-65℃~+200℃或-65℃~+260℃两种普通级：-40℃~+70℃或-40℃~+105℃两种产品用途：适用于石油、化工等部门具有爆炸危险的环境及防爆安全性能要求较高的场合，用以延伸防爆热电偶与防爆自动化测温仪表间的连接，构成本质安全防爆测温系统。
产品代号及含义：见表（一）；结构尺寸:补偿导线、补偿电缆参考外径：见表（二）表(三)技术指标:型号、合金丝材料和绝缘颜色:见表(四)使用分类和护套颜色：见表（五）热电动势、允差及往复电阻：见表（六）热电动势、允差及往复电阻：见表（七）本安补偿导线除具有上述性能指标外，还具备以下本安性能指标：见表（八）其它性能指标:见表(九)型号及结构形式：,注：①屏蔽型补偿导线的外径应加屏蔽层厚度，即再加0.8mm：②线芯为多股软芯（R），其型号后应加“R”或“P”或“RP”。
③普通型补偿导线特征代号：例：KX-GVVRP 2×1.5mm2耐高温补偿导线产品特性额定温度：-60℃～+350℃执行标准：GB/T4989-94等效采用IEC584-3《热电偶第三部分-补偿导线》屏蔽：镀锡铜丝、镀银铜丝、不锈钢丝绝缘体：铁氟龙（氟塑料）、硅橡胶、玻璃纤维用途：适用于电热偶用补偿导线，用于电力、冶金、石油、化工、轻纺、等厂矿及科研部门中的温度测量控制系统，该补偿线缆敷设方便简单，具有防潮耐火、耐酸碱、耐高温、耐老化等特点，屏蔽可以防止外界干扰使用温度：耐火、耐温型：-40℃~+250℃耐火、耐高温：-40℃~+380℃普通型：-20℃~+100℃型号、名称、规格的表示方法：本产品适用分度号为：S，R，B，K，E，J，T和EA型热电偶配用的补偿导线，补偿导线、补偿电缆热电偶用补偿导线的作用是来延伸热电极即移动热电偶的冷端，与显示仪表连接构成测温系统。
热电偶补偿导线
热电偶补偿导线补偿导线在使用中注意事项1. 补偿导线的选择补偿导线一定要根据所使用的热电偶种类和所使用的场合进行正确选择。
例如,k型偶应该选择k型偶的补偿导线,根据使用场合,选择工作温度范围。
通常kx 工作温度为-20,100?,宽范围的为-25,200?。
普通级误差为?2.5?,精密级为?1.5?。
2. 接点连接与热电偶接线端2个接点尽可能近一点,尽量保持2个接点温度一致。
与仪表接线端连接处尽可能温度一致,仪表柜有风扇的地方,接点处要保护不要使得风扇直吹到接点。
3. 使用长度因为热电偶的信号很低,为微伏级,如果使用的距离过长,信号的衰减和环境中强电的干扰偶合,足可以使热电偶的信号失真,造成测量和控制温度不准确,在控制中严重时会产生温度波动。
根据我们的经验,通常使用热电偶补偿导线的长度控制在15米内比较好,如果超过15米,建议使用温度变送器进行传送信号。
温度变送器是将温度对应的电势值转换成直流电流传送,抗干扰强。
4. 布线补偿导线布线一定要远离动力线和干扰源。
在避免不了穿越的地方,也尽可能采用交叉方式,不要平行。
5. 屏蔽补偿导线为了提高热电偶连接线的抗干扰性,可以采用屏蔽补偿导线。
对于现场干扰源较多的场合,效果较好。
但是一定要将屏蔽层严格接地,否则屏蔽层不仅没有起到屏蔽的作用,反而增强干扰。
热电偶用补偿导线的作用是来延伸热电极即移动热电偶的冷端，与显示仪表联接构成测温系统。
本产品等效采用IEC 584-3《热电偶第三部份,补偿导线》国家标准。
绝缘层和护层选用进口优质氟塑料，并采用整体连续挤出新工艺，使该产品具有优良的耐酸、碱、耐磨和不燃延之性能，可浸入油水中长期使用。
使用温度在60-205-260?，属于当代国际先进水平。
产品主要应用于各种测温装置，已被广泛用核电、石油、化工、冶金、电力等部门。
热电偶补偿导线的作用是来延伸热电极即移动热电偶的冷端，与显示仪表联接构成测温系统。
本产品采用GB/T 4989-94《热电偶用补偿导线》国家标准(等效采用IEC584-3《热电偶第三部分—补偿导线》国际标准)，绝缘层和护层选用进口优质氟塑料，并采用整体连续挤出新工艺，使该产品具有优良的耐酸，碱、耐磨和不燃延之性能，可浸入油水中长期使用。
补偿导线
详细介绍：1 结构及定义热电偶补偿导线简称补偿导线，通常由补偿导线合金丝、绝缘层、护套、屏蔽层组成。
在一定温度范围内(包括常温)、具有与所匹配的热电偶的热电动势的标称值相同的一对带有绝缘层的导线，用它们连接热电偶与测量装置，以补偿它们与热电偶连接处的温度变化所产生的误差。
热电偶与测量装置之间使用补偿导线，其优点有二：1.改善热电偶测温线路的物理性能和机械性能，采用多股线芯或小直径补偿导线可提高线路的挠性，是接线方便，也可调节线路电阻或屏蔽外界干扰；2.降低测量线路成本，当热电偶与测量装置距离很远，使用补偿导线可以节省大量的热电偶材料，特别是使用贵金属热电偶时，经济效益更为明显。
2 术语及符号2.1 延长型补偿导线延长型补偿导线又称延长型导线，其合金丝的名义化学成分及热电动势标称值与配用的热电偶相同，用字母“X"附在热电偶分度号之后表示，例如“KX"表示K型热电偶用延长型补偿导线。
2.2 补偿型补偿导线补偿型补偿导线又称补偿型导线，其合金丝的名义化学成分与配用的热电偶不同，但其热电动势值在0-100℃或0-200℃时与配用热电偶的热电动势标称值相同，用字母“C"附在热电偶分度号之后表示，例如“KC"。
不同合金丝可以应用于同一分度号的热电偶，并用附加字母区别，如“KCA"、“KCB"。
目前使用不多。
2.3 允差热电偶补偿导线的允差是由于测量系统中引用了补偿导线而产生的最大偏差，该值用微伏表示，其允差的大小分为精密级和普通级两种。
2.4 符号S——表示热电特性为精密级补偿导线。
普通级补偿导线不标字母；G——表示一般用补偿导线；H——表示耐热用补偿导线；R——表示线芯为多股的补偿导线。
线芯为单股的补偿导线不标字母；P——表示有屏蔽层的补偿导线；V——表示绝缘层或护套为聚氯乙烯材料(PVC)；F——表示绝缘层为聚四氟乙烯材料；B——表示护套为无碱玻璃丝材料。
热电偶 补偿导线
补偿导线与微电动势在工业生产过程中，温度是需要测量和控制的重要参数之一。
在温度测量中，热电偶的应用极为广泛，它具有结构简单、制造方便、测量范围广、精度高、惯性小和输出信号便于远传等许多优点，所以常被用作测量炉子、管道内的气体或液体的温度及固体的表面温度。
但是热电偶的材料一般都比较贵重（特别是采用贵金属时）而测温点到仪表的距离都很远，为了节省热电偶材料，降低成本，通常采用补偿导线把热电偶的冷端（自由端）延伸到温度比较稳定的控制室内，连接到仪表端子上。
补偿导线是在一定的温度范围内，具有与热电偶匹配的热电动势标称值相同的一对带绝缘包覆的导线，必须指出其作用只起延伸热电极，是热电偶的冷端移动到控制室的仪表端子上，它本身并不能消除冷端温度变化对测温的影响，不起补偿作用。
一、回路电动势的构成当有两种不同的导体或半导体A和B 组成一个回路，其两端互相连接时，只要两结点处的温度不同，一端温度为T ,称为工作端或热端，另一端温度为T0 ,称为自由端（也称参比端）或冷端，回路中将产生一个电动势，该电动势的方向和大小与导体的材料及两接点的温度有关。
这种现象称为“热电效应”，产生的电动势则称为“热电动势”。
热电动势由两部分组成，一部分是两导体的接触电动势（帕尔贴电势），另一部分是单一导体的温差电动势（汤姆逊电势）。
工作端(T)自由端(T 0)1 .接触电动势当A 和B 两种不同材料的导体接触时，由于两者的自由电子体密度差异，就会在接触处产生自由电子的扩散运动，形成扩散电子流。
设导体A 自由电子的体密度（N At ）大于导体B （N Bt ）,扩散运动的结果，接触处的A 端因失去电子而带正电，B 端因得到电子而带负电，从而在电场作用下产生飘移运动，形成与扩散运动相反的飘移电子流。
二者达到动态平衡形成稳定的电场，产生了接触电动势。
由于接触电动势的大小只与导体的自由电子体密度相同，因此与导体材料、接点的温度有关，与导体的直长度及几何形状无关。
热电偶补偿导线知识
热电偶补偿导线知识1 结构及定义热电偶补偿导线简称补偿导线，通常由补偿导线合金丝、绝缘层、护套、屏蔽层组成。
在一定温度范围内（包括常温）、具有与所匹配的热电偶的热电动势的标称值相同的一对带有绝缘层的导线，用它们连接热电偶与测量装置，以补偿它们与热电偶连接处的温度变化所产生的误差。
热电偶与测量装置之间使用补偿导线，其优点有二：1.改善热电偶测温线路的物理性能和机械性能，采用多股线芯或小直径补偿导线可提高线路的挠性，是接线方便，也可调节线路电阻或屏蔽外界干扰；2.降低测量线路成本，当热电偶与测量装置距离很远，使用补偿导线可以节省大量的热电偶材料，特别是使用贵金属热电偶时，经济效益更为明显。
2 术语及符号2.1 延长型补偿导线延长型补偿导线又称延长型导线，其合金丝的名义化学成分及热电动势标称值与配用的热电偶相同，用字母“X”附在热电偶分度号之后表示，例如“KX”表示K型热电偶用延长型补偿导线。
2.2 补偿型补偿导线补偿型补偿导线又称补偿型导线，其合金丝的名义化学成分与配用的热电偶不同，但其热电动势值在0-100℃或0-200℃时与配用热电偶的热电动势标称值相同，用字母“C”附在热电偶分度号之后表示，例如“KC”。
不同合金丝可以应用于同一分度号的热电偶，并用附加字母区别，如“KCA”、“KCB”。
2.3 允差热电偶用补偿导线的允差是由于测量系统中引用了补偿导线而产生的最大偏差，该值用微伏表示，其允差的大小分为精密级和普通级两种。
2.4 符号S——表示热电特性为精密级补偿导线。
普通级补偿导线不标字母；G——表示一般用补偿导线；H——表示耐热用补偿导线；R——表示线芯为多股的补偿导线。
线芯为单股的补偿导线不标字母；P——表示有屏蔽层的补偿导线；V——表示绝缘层或护套为聚氯乙烯材料（PVC）；F——表示绝缘层为聚四氟乙烯材料；B——表示护套为无碱玻璃丝材料。
3 补偿导线的分类3.1 品种按照补偿导线所匹配的热电偶的品种列于表1。
补偿导线 补偿电缆系列型号的分类
补偿导线、补偿电缆系列型号的分类一、补偿导线、补偿电缆1、用途用于分度号为S、B、K、E、J、T、N、和 EU、EA型热电偶配用的补偿导线，补偿电缆。
2、特点敷设简单，具有防潮，阻燃，耐酸碱，耐高温，耐老化的特点，屏蔽可防止外界干扰。
3、使用温度耐高温型：（代号HF4），-40℃—+275℃耐热型（HB2）-40℃ —+200℃普通型：（GV2-20 ℃—+100℃4、产品的命名代号和表示方法配用K型热电偶2*1.5mm²补偿导线（屏蔽）。
例：①耐高温型表示式：KX-HF4P2*1.5mm2②耐热型表示式：KX-HB2P2*1.5mm2③普通型表示式：KC-GV2P2*1.5mm2配用E型热电偶4对2*1.5mm2补偿电缆（屏蔽）。
例：①耐高温型表示式:EX-HF4P4*2*1.5mm2②耐热型表示式：EX-HB2P4*2*1.5mm2③普通型表示式：EX-GV2P4*2*1.5mm25、补偿导线型号、种类和绝缘着色二、本安型补偿导线补偿电缆1、产品用途：适用于本质安全电路中热电偶与仪表间的信号传输，通常成为本安型补偿导线，本安型补偿电缆。
2、使用温度：电缆敷设时温度应不低于0℃,弯曲半径应不小于电缆外径的10倍。
3、产品结构说明：1、对绞线组2、隔离层3、对屏蔽4、隔离层5、填充6、总屏蔽 7、隔离层外护套4、产品的命名和表示方法：本安型KX补偿电缆5对（10芯）线芯截面1.5mm2可表示为：•一般用普通级对屏蔽软线芯：ia-kx-GBPJR5×2×1.5mm2•一般用精密级总屏蔽：ia-kx-GAPJR5×2×1.5mm2•一般用心普通级对屏总屏：ia-kx-GBPJR5×2×1.5mm2•耐热用精密级多股软线芯屏蔽：ia-kx-HAPJR5×2×1.5mm25、主要技术数据注：R型热电偶：铂铑13-铂补偿导线可用SC代替。
补偿导线参数
产品名称:热电偶用补偿导线
产品特点:
热电偶用补偿导线
概述：
热电偶用补偿导线的作用是来延伸热电极即移动热电偶冷端,与显示仪表连接构成测温系统。
本产品等效采用:IEC584-3《热电偶第三部分—补偿导线》国际标准，产品质量优于
B4989—85《热电偶用补偿导线》国家标准。
绝缘层和护层选用进口优质氟塑料，并采用整体连续挤出新工艺，使该产品具有优良的耐酸、碱、耐磨和不燃延之性能，可浸入油水中长期使用。
使用温度在-60～205～260℃，属于当代国际先进水平。
产品主要应用于各种测温装置，已被广泛用于石油、化工、冶金、电力等部。
型号及名称：
补偿导线型号按产品的品种划分为：SC，KC，KX，EX，JX，TX。
热电偶用补偿导线及补偿电缆适用于电力、冶金、石油、化工、轻纺等工业以及国防、科研等部门自动化测温仪表的单点或多点连接。
【关闭】。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
五、补偿导线（缆）型号及含义
补偿导线（缆）（GB4989-85）
产品型号表
注：补偿导线型号第一个字母与热电偶的分度号对应，第二个字母中“X”表示延伸型补偿导线（与热电偶材料相同），“C”表示补偿型补偿导线。
绝缘颜色标志表
补偿导线型号、代号及命名法表
表示S型热电偶用的补偿型耐热用普通级补偿导线，绝缘层为聚氯乙烯，特征为多股软线和屏蔽型单对线芯标称截面为
1.0mm2。
举例：SC-H B-V R P 2×1.0 GB4989-85
本安用热电偶补偿导线(缆)(含阻燃型)
产品型号含义
线芯绝缘层、护层着色表
注：普通级和精密级本安用补偿导线的区分，用在护层外加标志方法区别：凡是有GA标志者为精密级、GB标志者为普通级。
六、高压线路刚性绝缘子
高压线路针式绝缘子型号含义
高压线路瓷横担绝缘子
高压线路柱式绝缘子
高压线路蝶式绝缘子
七、高压线路悬式绝缘子
高压线路盘形悬式瓷绝缘子
高压线路耐污盘形悬式瓷绝缘子
高压线路盘形悬式玻璃绝缘子
高压线路耐污盘形悬式玻璃绝缘子
高压架空线路绝缘地线用盘形悬式绝缘子
直流高压线路用盘形悬式绝缘子
架空电力线路用拉紧绝缘子
产品代号序数中的前二位数字为产品类种代号，15-拉紧绝缘子；第三、四数字为产品形式代号10-蛋形；20-四角形；30-八角形；第五、六位数字为产品的顺序号，从01开始按照自然数的顺序排列。
八、高压支柱绝缘子
户内支柱绝缘子
户外针式支柱绝缘子
户外棒形支柱绝缘子
户外棒形支柱绝缘子元件
结构型式220KV及以上棒形支柱绝缘子是由几个支柱绝缘子元件作迭装构成的绝缘子柱，其组合用元件数量按其额定电压而定，一般：220KV级由二个元件组成；330KV级由三个元件或二个元件组成；500KV级由三个元件或四个元件组成；500KV 级三角架式由三柱十二个元件或九个元件组成。
耐污型户外棒形支柱绝缘子
九、低压线路绝缘子
低压线路针式绝缘子
低压线路蝶式绝缘子
产品代号序数中的前二位数字为产品类种代号，16—代表低压线路绝缘子，第三、四位数
字为蝶式绝缘子；第五、六位数字为产品的顺序号，从01开始按照自然数的顺序排列。
低压线路轴式绝缘子
产品代号序数中的前二位数字为产品类种代号，16—代表低压线路绝缘子，第三、四位数字为轴式绝缘子；第五、六位数字为产品的顺序号，从01开始按照自然数的顺序排列。
十、高压穿墙套管
导杆式穿墙瓷套管
母线式穿墙瓷套管
注：(1)穿墙瓷套管产品型式代号：
C-户内铜导体穿墙套管；CWWL-耐污型户外-户内铝导体穿墙套管；
CL-户内铝导体穿墙套管；CWW-耐污型户外-户内铜导体穿墙套管；
CWL-户外-户内铝导体穿墙套管；CM-户内母线式穿墙套管；
CW-户外-户内铜导体穿墙套管；CMWW-耐污型户外一户内母线式穿墙套管；
(2)耐污等级号：1、2、3、4分别对应于污秽等级I、II、III、IV级，其最小公称爬电
距离分别为16、20、25、31mm/kv。
(3)G-高原型。
油纸电容式穿墙套管
注：(1)套管产品型式代号：
CR-油纸电容式穿墙套管；L-中间接地部分可装设电流互感器，不可装设者不表示；
(2)耐污等级，1、2、3、4分别表示污秽等级I、II、III、IV级，新系列产品没有0级产品，
I级产品不表示耐污型及其等级代号。
(3)老系列产品未有统一型号，暂缺。
十一、电力金具
型号的表示
电力金具的产品型号由一至三个汉语拼音字母（以下简称字母）及阿拉伯数字（以下简称数字）、附加字母组成。
其中，首位字母和数字是基本组成部分，根据产品的情况，可在首位后加上第二或第三位字母，在数字后加上附加字母来表示。
型号的组成
首位字母
型号的首位字母的代表意义是：
(1)分类类别；(2)联结金具类的产品系列名称。
首位字母用上述的类别或名称的第一个汉字的汉语拼音的第一个字母表示。
当首位字母出现重复时，可选取其他字母表示。
首位字母代表的意义如下表。
二、三位字母
型号的二、三位字母是对首位字母的补充表示，以区别不同的型式、结构、特性和用途，同一字母允许表示不同的含义。
三位字母代表的意义
主参数
主参数以数字表示。
根据产品的特点，可取下述其中一种或多种组合表示。
(1)表示适用导线的标称截面，mm2；(2)当大产品可适用于多个标号的导线时，为简化主参数数字，采用组合号以代表相应范围内的导线标称截面；（见下表）；(3)表示标称破坏荷重标记；(4)表示间距，cm或(mm)；(5)表示母线的规格，mm；(6)表示圆杆件的直径，mm；(7)表示圆杆件的长度，mm；(8)表示适用电压，KV。
附加字母
附加字母是补充性的区分代号，字母代表的意义为：
(1)以A、B、C作区分表示，见下表。
(2)用附加字母区分导线结构，见下表。
十二、油漆材料代号含义表
油漆成膜物质及代号表
油漆辅助材料分类。
