电缆分支箱装配工艺培训 PPT
装配工艺与走线规范培训教材
4
北京动力源科技股份有限公司 Beijing Dynamic Power Science&Technology Co.,Ltd.
7 导线槽的安装
a、导线槽的横截面标准 1）导线槽的切割要求用专用的切割器切割横断面 2）导线槽的横截面要光滑齐平，不准有凹凸的情况 3）若有毛刺，应该用尖嘴钳去掉，并且用砂纸打磨平滑
DPC-TE001
北京动力源科技股份有限公司 Beijing Dynamic Power Science&Technology Co.,Ltd.
7 导线槽的安装
合格：光滑齐平， 没有毛 刺和凹 凸点
不合格：横截面歪斜， 不齐平，没有经 过任何打磨处理
北京动力源科技股份有限公司 Beijing Dynamic Power Science&Technology Co.,Ltd.
北京动力源科技股份有限公司 Beijing Dynamic Power Science&Technology Co.,Ltd.
DPC-TE001
6 双路互投的安装
3）双路互投最终拧紧 顺序为3241 4）检查断路器的位置是 否端正牢固，若有问题 可重新调整
1
2
3
DPC-TE001
北京动力源科技股份有限公司 Beijing Dynamic Power Science&Technology Co.,Ltd.
DPC-TE001
3 螺钉、螺栓、螺母连接
c.螺钉、螺栓的连接标准 螺钉或螺栓拧紧后，螺纹露出螺母应该不小于2个螺 纹，不大于4个螺纹为合格 螺母连接处应该安装相匹配的平垫圈 螺钉或者螺栓用螺母固定连接时，放置弹簧垫圈和 平垫圈的安装顺序如下图：
配网设备环网柜分支箱精美技术培训PPT可编辑
第二部分 KYN28-12开关柜
一次接线图各元件名称
小车开 关
高计
电缆故障 指示器
避雷器
零序电流 互感器
母线
电流互 感器
线路地 刀
带电指 示器
电缆
低计
低压开关
低压电流 互感器
低压开关
低压电流 互感器
低压电流 互感器
低压电容 补充单元
低器
第一部分 第二节 欧式箱变
欧式箱变的高压室一般是由高压负荷开关、 高压熔断器和避雷器等组成的，可以进行停送电 操作并且有过负荷和短路保护。低压室由低压空 气开关、电流互感器、电流表、电压表等组成的。 变压器一般采用 S9 或干式的等。具备五防功能， 各电器元件之间采用了机械联锁。还具有电能检 测、显示、计量的功能，并能实现相应的保护功 能，设有专用的接地导件，有明显的接地标志。
关
高压进 线电缆
变压器高 压开关
电流互 感器
高压计 量
线路带 电显示
器
高压进 线电缆
电流互 感器
主变侧 地刀
第一部分 第二节 欧式箱变
整体一次接线图图例
进线电缆
变压器高压开关
高计
变压器
低压总开关
低压出线间隔
注意事项：若更换进线电缆室PT保险，需断开变压器高压开关及上级开关后，做好安全措施才可更换。
SF6全封 闭型户外 环网柜
第三部分 SF6全封闭型户外环网柜
SF6 环网柜是一种能够随意组合成多回路 进出具有切换，联络，保护电力系统功能的以负 荷开关作为核心部件的空气绝缘或气体绝缘的中 压电气组合设备。它的主回路核心部件是由SF6 负荷开关或及附加的断路器及其他一次的辅助电 器组成。按组合方式可分为可扩展及不可扩展型 ，按生产制造工艺的不同可分为共箱式（又名充 气柜或SF6全绝缘柜）及模块式。 主要由：DTU柜、PT柜、开关柜（二次部分、 操作机构、出线电缆部分）、母联柜（环网柜） 、提升柜（环网柜）构成。
配电箱规范安装做法PPT
导线在折弯时要与螺丝的 拧紧方向一致这样才能保 证导线在螺丝拧紧时不会 被挤出
第一排的零线按照进入A 相的开关顺序跨接，一般 采用2.5mm2的导线时跨接 空开的个数不能超过三个。 （照片中采用的是4mm2 的导线股跨接较多。但是 跨接的数量越多容易出问 题的机会就越大，如果末 端零线烧坏所有跨接的回 路都会断电）
注意事项：1、上、下侧轨道与 安装盘上、下边缘之间的间距。
2、轨道与轨道之间的间距。
3、选择汇流排时需要配备与住 电缆相匹配的汇流排，尤其是压 线孔试的汇流排。压线孔小在安 装导线时时只能分股安装容易发 生烧坏端子和烧断分股的导线。
第1位为A相
有黄色的箭头可以看出总空开下 控制下的分空开按照第一排算起 1、4、7、10、13、16、19、21、 24、27为A相空开的位置，空开 所连接的相线导线的颜色均采用 黄色
第一排空开按照第2、5、8的位置配装B相导 线
注意两根不同截面的导线 不能压在同一个端子上
试装空开
电气安装注意事项
轨道距离与安装的间距 一般最少保持在15cm 以上以保证主电缆能够 有足够的安装空间
需要注意汇流排的 大小要与住电缆的
截面积相匹配
轨道与轨道之间也要保 证一定的距离以保证在 二次侧导线安装时能够 有足够的空间一般保持 在20cm
首先要根据空开的个数确定轨道 的位置，然后使用铅笔划线准备 打眼安装轨道。
配电箱安装(最终版)详解23页PPT
51、山气日夕佳，飞鸟相与还。 52、木欣欣以向荣，泉涓涓而始流。
53、富贵非吾愿，地平旷，屋舍俨然，有良田美 池桑竹 之属， 阡陌交 通，鸡 犬相闻 。
谢谢你的阅读
❖ 知识就是财富 ❖ 丰富你的人生
71、既然我已经踏上这条道路，那么，任何东西都不应妨碍我沿着这条路走下去。——康德 72、家庭成为快乐的种子在外也不致成为障碍物但在旅行之际却是夜间的伴侣。——西塞罗 73、坚持意志伟大的事业需要始终不渝的精神。——伏尔泰 74、路漫漫其修道远，吾将上下而求索。——屈原 75、内外相应，言行相称。——韩非
配电箱内部配线图文培训配电箱空开及导线安装.pptppt24页.pptx
DQ002
20
导线绑扎照片（分照片）：
DQ002
21
导线绑扎照片（分照片）：
DQ002
22
Hale Waihona Puke 结1、本课件只是一个配电箱内部配线的示意，配线要求要以此为准，但其 他具体要求，如配电箱内开关规格、数量等要以图纸为准。
2、本课件具体要求请参考配电箱安装要求。
DQ002
23
第一章 电气安装工程
1 . 配电箱内部配线
GF/PG008-DQ002
• 作业条件及现场准备工作
1、箱体安装完毕。 2、箱内空开、配线导线、配线扎带等已经准备完毕，并且符合设计图
纸、配电箱安装要求。
DQ002
1
•施工工序 箱体内导轨安装
导轨安装要水平，并与盖板空开操作孔相匹配。
DQ002
2
导轨安装照片：
DQ002
14
空开A相配线照片：
DQ002
15
空开B相配线照片：
DQ002
16
空开C相配线照片：
DQ002
17
导线绑扎
1、导线要用塑料扎带绑扎，扎带大小要合适，间距要均匀,一般为 100mm。
2、扎带扎好后，不用的部分要用钳子剪掉。
DQ002
18
导线绑扎照片（总照片）：
DQ002
19
导线绑扎照片（分照片）：
DQ002
3
箱体内空开安装
1、空开安装时首先要注意箱盖上空开安装孔位置，保证空开 位置在箱盖预留位置。其次开关安装时要从左向右排列， 开关预留位应为一个整位。
2、预留位一般放在配电箱右侧。第一排总空开与分空开之间 有预留一下完整的整位用于第一排空开配线。

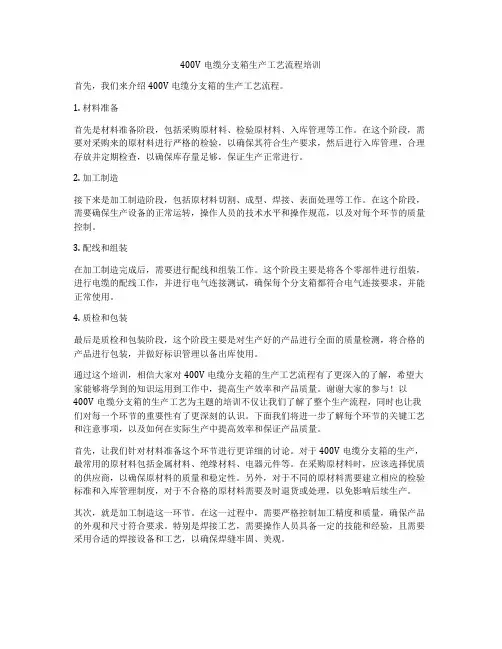

400V电缆分支箱生产工艺流程培训
400V电缆分支箱生产工艺流程培训首先，我们来介绍400V电缆分支箱的生产工艺流程。
1. 材料准备首先是材料准备阶段，包括采购原材料、检验原材料、入库管理等工作。
在这个阶段，需要对采购来的原材料进行严格的检验，以确保其符合生产要求，然后进行入库管理，合理存放并定期检查，以确保库存量足够，保证生产正常进行。
2. 加工制造接下来是加工制造阶段，包括原材料切割、成型、焊接、表面处理等工作。
在这个阶段，需要确保生产设备的正常运转，操作人员的技术水平和操作规范，以及对每个环节的质量控制。
3. 配线和组装在加工制造完成后，需要进行配线和组装工作。
这个阶段主要是将各个零部件进行组装，进行电缆的配线工作，并进行电气连接测试，确保每个分支箱都符合电气连接要求，并能正常使用。
4. 质检和包装最后是质检和包装阶段，这个阶段主要是对生产好的产品进行全面的质量检测，将合格的产品进行包装，并做好标识管理以备出库使用。
通过这个培训，相信大家对400V电缆分支箱的生产工艺流程有了更深入的了解，希望大家能够将学到的知识运用到工作中，提高生产效率和产品质量。
谢谢大家的参与！以400V电缆分支箱的生产工艺为主题的培训不仅让我们了解了整个生产流程，同时也让我们对每一个环节的重要性有了更深刻的认识。
下面我们将进一步了解每个环节的关键工艺和注意事项，以及如何在实际生产中提高效率和保证产品质量。
首先，让我们针对材料准备这个环节进行更详细的讨论。
对于400V电缆分支箱的生产，最常用的原材料包括金属材料、绝缘材料、电器元件等。
在采购原材料时，应该选择优质的供应商，以确保原材料的质量和稳定性。
另外，对于不同的原材料需要建立相应的检验标准和入库管理制度，对于不合格的原材料需要及时退货或处理，以免影响后续生产。
其次，就是加工制造这一环节。
在这一过程中，需要严格控制加工精度和质量，确保产品的外观和尺寸符合要求。
特别是焊接工艺，需要操作人员具备一定的技能和经验，且需要采用合适的焊接设备和工艺，以确保焊缝牢固、美观。
400V电缆分支箱生产工艺流程培训
400V电缆分支箱生产工艺流程培训1. 概述本文档旨在为电缆分支箱生产工艺流程提供培训指南，以确保生产过程的高效、安全和质量。
2. 工艺流程概览电缆分支箱的生产工艺流程通常包括以下几个步骤：•材料准备•加工制造•装配•质检和测试•包装和发货下面将对每个步骤进行详细说明。
3. 材料准备在电缆分支箱的生产过程中，需要准备一系列的材料，包括金属外壳、电缆、接线端子等。
在材料准备阶段，应确保所使用的材料符合相关标准和规范，并进行必要的检验和测试。
4. 加工制造加工制造是电缆分支箱生产的核心步骤。
在这一步骤中，需要对材料进行加工和成型，包括切割、打孔、弯曲等工艺。
加工制造过程中应严格按照工艺规范进行操作，确保产品的尺寸和形状符合要求。
5. 装配在装配阶段，将经过加工制造的各部件进行组装，包括将外壳和内部电缆、绝缘物料等组合在一起。
装配过程中应注意组装的顺序和方法，确保各部件的正确安装和连接。
6. 质检和测试质检和测试是确保电缆分支箱质量的重要步骤。
在质检过程中，应进行外观检查、尺寸测量、绝缘测试等。
同时，还需要进行电气性能测试，确保产品符合相关标准和要求。
7. 包装和发货在生产完全的电缆分支箱经过质检合格后，需要进行包装和发货的准备工作。
合适的包装能够保护产品不受损坏，并便于运输和存储。
8. 安全注意事项在进行电缆分支箱生产工艺流程时，需要特别注意以下安全事项：•使用符合要求的个人防护装备，如手套、护目镜等；•遵守机械设备操作规范，确保操作平稳、安全；•避免产生废弃物和环境污染，妥善处理废弃材料和废水。
9. 结论电缆分支箱生产工艺流程是一个复杂的过程，要求从材料准备到质检测试都需要严格按照规范执行。
通过正确的工艺流程和遵守安全事项，可以保证产品的质量和可靠性，满足客户需求。
以上就是400V电缆分支箱生产工艺流程的培训指南，希望能对您有所帮助。
如果有任何疑问，请随时咨询。
10kV美式高压电缆分支箱dfw型培训PPT可编辑格式
DFW5电缆分支箱
■ Ｔ－Ⅱ型电缆接头 与Ｔ型电缆接头相似，用于电缆分支箱的主网分支系统，不同的是其 尾部可接２００Ａ的电缆分支。在其分支上，可安装肘型电缆插头作 为支路出线，便于现场改变运行方式；可安装接地电缆插头，作为电 缆的检修接地线用，试验时可作为电缆的引出线用，也可以安装全绝 缘氧化锌避雷器。
DFW5电缆分支箱
■ Ｔ型电缆接头
排接板，也可以和Ｔ－Ⅱ 若干只Ｔ型电缆接头组合连接，可灵活组合成多路多种型式的电缆分支 ；同时Ｔ型电缆接头也可作为环网柜的进出线电缆接头用，设备需要检 修时，可将Ｔ型电缆接头安装在单通接头上，与检修设备进行隔离，在 其测试点上也可以安装短路故障指示器 或带电指示器，同样实现快速故障定位 或线路带电状态指示。
■ 肘型电缆插头 用于电缆分支箱中的干线分支系统200Ａ。在肘型电缆插头的导电杆的
端部连接有灭弧头，因此可作为负荷开关操作200Ａ负荷电流，但是不 能切断短路电流；肘型电缆插头可以插在200Ａ母排接板和Ｔ－Ⅱ型电 缆接头(200Ａ侧)，也可作为箱式变、环网柜及其它设备的电缆接头用 ；操作极为灵活、方便。因此这种接头兼有电缆终端头和隔离开关的功 能。肘型电缆插头可配接35－120ｍｍ２交联电缆，另外，在肘型电缆 插头的测试点上可以安装短路故障指示器或 带电指示器，实现快速故障定位或线路带电 状态指示。
DFW5电缆分支箱
二、产品结构
DFW5电缆分支箱
三、型号说明
ＤＦＷ ５ □ □ － □ ／ □
支路电流等级 Ａ
支路数 主回路数 设计序号 电缆分支箱
DFW5电缆分支箱
四、使用环境
◆ 环境温度 最高气温＋４０℃，最低气温－３０℃；
◆ 海拔： ≤１０００ｍ； ◆ 风速： 相当34ｍ／ｓ，不大于７００pa ◆ 湿度：日相对湿度平均值不大于９５％，
电缆分支箱装配工艺培训PPT课件
精选
返回
• 材料检查核对
• 电器元件品牌、额定使用电压和电流必须与图纸 要求的一致。
• 螺丝要按需要的规格、数量选取、分类放置在盒 内，完工剩余的数量不能超过实际用量的10%。
精选
返回
• 母线夹装配、安装
• 母线夹先安装在安装板上不能松动，然后安装到 箱体上，两侧母线夹高度应一致，以保证母线装
配保持水平。
精选 济宁圣地电力设备有限公司培训课件
一、分线箱的功能和结构
• DFW系列配电箱主要用于公共电网中，新型多样的接线方式和元件布置，能完全 实现不钻孔母排安装，母排载流量不受影响。其广泛用于变配电站所、公矿企业， 街道两侧，花园住宅小区、高层建筑、机场，重点建设改造工程等户外公共场所 的三相低压输配电系统中，作为用电缆向其他用户或设备分配电能的成套定型设 备。
精选
返回
• 铜排制作安装
• 铜排的制作按《作业文件》一次线加工的工艺执 行
• 母线安装前一定要做清洁工作，接触面不能有污 物，不能有划痕，确认无误后安装，以保证良好 的导电性能。
精选
返回
• 维纳尔转接器（开关底座）调整
• 开关底座螺母尺寸一定要调整到，和所要安装的 开关固定孔尺寸一致。
• 开关底座螺母的上下、左右位置的调整，要保持 一致性，以确保断路器安装的一致性。
设备公司技术培训大讲堂
电缆分支箱装配工艺
2017年4月12日
电缆分支箱
第一节接线形式、建设规模及功能要求5.1.1 采用单母线接线，6路进出线间隔，能适应环网供电。
5.1.2采用小型化封闭式三功位负荷开关，接地开关和带电显示器应设置在线路侧。
5.1.3 不设置任何保护。
5.1.4 设备闭锁装置满足“五防”要求。
5.1.5 进出线方式均采用电缆。
5.1.6 箱体门内侧应附有主回路线路图、控制线路图、操作程序及注意事项。
5.1.7 应方便电缆安装和试验。
第二节适用范围5.2.1 可作为简易的户外开闭所，二次分配负荷。
5.2.2 在电缆线路网中，布置在次要支线、箱变和专变支线位置。
第三节主要技术条件5.3.1 正常使用环境条件5.3.1.1 海拔高度：1000m5.3.1.2 环境温度：最高气温：+40℃最热月平均气温：+30℃最高年平均气温：+20℃最低气温：-10℃最大日平均温差：25K5.3.1.3 风压：不大于700Pa5.3.1.4 湿度：375日平均值不大于95%月平均值不大于90%5.3.1.5 安装环境：安装地点的倾斜度<3°耐地震能力：地面水平加速度：低于3.0m/S2地面垂直加速度：低于1.5m/S2安全系数：1.67以上周围空气无腐蚀性或可燃性气体，水蒸气等明显污染，并无剧烈振动。
5.3.2 系统运行条件5.3.2.1 系统额定频率：50HZ5.3.2.2 系统标称电压：10kV5.3.2.3 系统最高运行电压：12kV5.3.2.4 10kV中压配电网接地方式：不接地或经消弧线圈接地5.3.2.5 10kV系统短路容量：16kA5.3.2.6 爬电比距：25mm/kV5.3.3 10kV负荷开关主要技术参数5.3.3.1 额定频率：50HZ5.3.3.2 相数：3相5.3.3.3 额定电压：12kV5.3.3.4 额定电流：进线回路630A 出线回路630A5.3.3.5 额定短路关合电流： 50kA5.3.3.6 额定短路时（2S）耐受电流： 20kA/2S3765.3.3.7 额定峰值耐受电流： 50kA5.3.3.8 绝缘水平雷电冲击耐受电压（峰值）相间：75kV雷电冲击耐受电压（峰值）断口：85kV一分钟工频电压（有效值）相间：42kV一分钟工频电压（有效值）断口：48kV5.3.4 箱体结构要求：5.3.4.1 电缆分支箱是一个整体型箱壳。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
大家有疑问的，可以询问和交流
可以互相讨论下，但要小声点
9
返回
• 铜排制作安装
• 铜排的制作按《作业文件》一次线加工的工艺执 行
• 母线安装前一定要做清洁工作，接触面不能有污 物，不能有划痕，确认无误后安装，以保证良好 的导电性能。
10
返回
• 维纳尔转接器（开关底座）调整
• 开关底座螺母尺寸一定要调整到，和所要安装的 开关固定孔尺寸一致。
• 开关底座螺母的上下、左右位置的调整，要保持 一致性，以确保断路器安装的一致性。
11
返回
• 底座、断路器安装、连线
• 底座安装到铜排上不能松动， 并且排列的间距要 均匀一致。
• 开关安装前要做两次分合，确认无问题后安装。 开关、连线的安装一定要牢固，并且保证倾斜度 不大于5° 。
12
返回
• 浪涌保护器安装
• 箱体检查核对 • 材料检查核对 • 母线夹装配、安装 • 铜排制作安装 • 维纳尔转接器（开关底座）调整 • 底座、断路器安装、连线 • 浪涌保护器安装 • 浪涌连接线制作连接 • 箱体、作业现场清理 • 出厂试验
5
返回
• 箱体检查核对
• 箱体应该符合该型号产品结构的要求，产品应有固定的安装孔，门应能在大 于90°角内灵活转动，门在转动过程中不应损坏漆膜，不应使电器元件受到冲 击，门锁上后不应有明显的晃动；检验方法：手执门锁轻轻推拉，移动量不 超过2㎜。箱体焊接应牢固，焊缝应光洁均匀，不应有焊穿、裂缝、咬边、溅 渣、气孔等现象，焊渣应清除干净；箱体表面处理后，漆膜表面应丰满、色 彩鲜明、色泽均匀、平整光滑、用肉眼看不到刷痕、皱痕、针孔、起泡、伤 痕、斑痕、手印、修整痕迹及沾附的机械杂质等缺陷。非金属箱体表面无裂 痕，表面应光洁均匀、平整光滑，安装孔无堵塞，内嵌螺母无歪斜。
济宁圣地电力设备有限公司培训课2 件
一、分线箱的功能和结构
• DFW系列配电箱主要用于公共电网中，新型多样的接线方式和元件布置，能完全 实现不钻孔母排安装，母排载流量不受影响。其广泛用于变配电站所、公矿企业， 街道两侧，花园住宅小区、高层建筑、机场，重点建设改造工程等户外公共场所 的三相低压输配电系统中，作为用电缆向其他用户或设备分配电能的成套定型设 备。
• 浪涌、开关（熔断器）固定一定要牢固，安装板 上部要固定在箱体上。
13
返回
• 浪涌连接线制作连接
• 连接线的制作按《作业文件》一次线加工的工艺 执行。
• 浪涌连接线截面选择要正确，长度要合适，相色 一定要正确。
14
返回
• 箱体、作业现场清理
• 完工后应对箱体内作业区进行清洁，箱体内不能 遗留的螺丝、线头等。
3
二、电缆分支箱装配工作的一般步骤
• 箱体检查核对 • 材料检查核对（是否与图纸相符） • 母线夹装配、安装 • 铜排制作安装 • 维纳尔转接器（开关底座）调整 • 断路器安装、连线 • 浪涌保护器安装 • 浪涌连接线制作连接 • 箱体、作业现场清理 • 出厂试验
4
三、装配工作的主要内容与工艺要求
6
返回
• 材料检查核对
• 电器元件品牌、额定使用电压和电流必须与图纸 要求的一致。
• 螺丝要按需要的规格、数量选取、分类放置在盒 内，完工剩余的数量不能超过实际用量的10%。
7
返回
• 母线夹装配、安装
• 母线夹先安装在安装板上不能松动，然后安装到 箱体上，两侧母线夹高度应一致，以保证母线装
配保持水平。
• 箱体分DFW复合材料组合方式和金属板制作方式两种。DFW复合材料组合方式 箱体整个外壳由玻璃纤维增强聚酯树脂材料制成，柜体为板式结构使用简单的工 具就可以很容易的拼装。金属箱体制作方式采用不锈钢板、敷铝锌板或普通钢板 弯制成形，箱体喷涂户外塑粉，结构紧凑，外形美观。DFW复合材料组合箱体表 面铸有条形棱，有防小广告粘贴的功能。
设备公司技术培训大讲堂
电缆分支箱装配工艺
2017年4月12日
1
• 本次分支箱装配规程规定的装配内容与要求，同时也适用 于公司其它配电箱、控制箱、等产品的装配；在产品装配 时必须严格按照本规程进行装配作业。
• 电气装配前，装配人员必须熟悉产品结构，以及电气控制 原理图、接线图，熟悉各电气元件的功能和接线方法，同 时应对下列各项逐一进行检查，做好工艺准备。
• 箱体内清洁方法采用干净布擦拭和吸尘器吸净。
15Biblioteka 返回• 出厂试验• 出厂试验按《作业文件》例行检验规范执行。
16
谢谢观赏
返回
17
