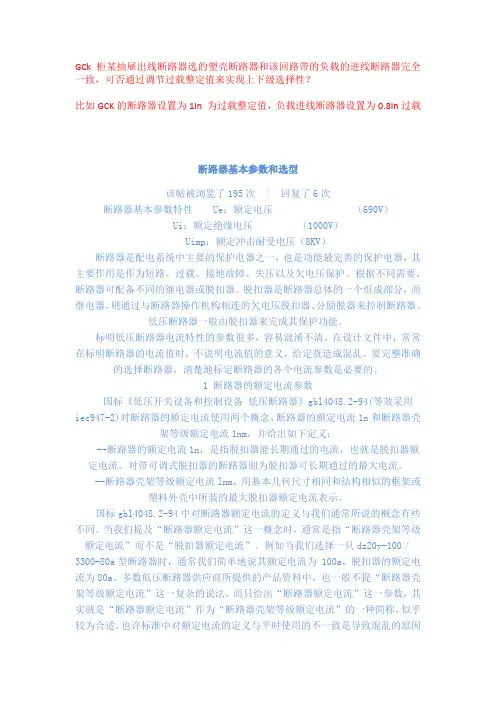

断路器整定值GCk柜某抽屉出线断路器选的塑壳断路器和该回路带的负载的进线断路器完全一致，可否通过调节过载整定值来实现上下级选择性？比如GCK的断路器设置为1In 为过载整定值，负载进线断路器设置为0.8In过载断路器基本参数和选型该帖被浏览了195次| 回复了6次断路器基本参数特性Ue：额定电压（690V）Ui：额定绝缘电压（1000V）Uimp：额定冲击耐受电压（8KV）断路器是配电系统中主要的保护电器之一，也是功能最完善的保护电器，其主要作用是作为短路、过载、接地故障、失压以及欠电压保护。

根据不同需要，断路器可配备不同的继电器或脱扣器。

脱扣器是断路器总体的一个组成部分，而继电器，则通过与断路器操作机构相连的欠电压脱扣器、分励脱器来控制断路器。

低压断路器一般由脱扣器来完成其保护功能。

标明低压断路器电流特性的参数很多，容易混淆不清。

在设计文件中，常常在标明断路器的电流值时，不说明电流值的意义，给定货造成混乱。

要完整准确的选择断路器，清楚地标定断路器的各个电流参数是必要的。

1 断路器的额定电流参数国标《低压开关设备和控制设备低压断路器》gbl4048.2-94(等效采用iec947-2)对断路器的额定电流使用两个概念，断路器的额定电流1n和断路器壳架等级额定电流1nm，并给出如下定义：--断路器的额定电流1n，是指脱扣器能长期通过的电流，也就是脱扣器额定电流。

对带可调式脱扣器的断路器则为脱扣器可长期通过的最大电流。

--断路器壳架等级额定电流lnm，用基本几何尺寸相同和结构相似的框架或塑料外壳中所装的最大脱扣器额定电流表示。

国标gbl4048.2-94中对断路器额定电流的定义与我们通常所说的概念有些不同。

当我们提及“断路器额定电流”这一概念时，通常是指“断路器壳架等级额定电流”而不是“脱扣器额定电流”。

例如当我们选择一只dz20y-100／3300-80a型断路器时，通常我们简单地说其额定电流为 100a，脱扣器的额定电流为80a。

多数低压断路器供应商所提供的产品资料中，也一般不提“断路器壳架等级额定电流”这一复杂的说法，而只给出“断路器额定电流”这一参数，其实就是“断路器额定电流”作为“断路器壳架等级额定电流”的一种简称，似乎较为合适。

也许标准中对额定电流的定义与平时使用的不一致是导致混乱的原因之一。

“断路器壳架等级额定电流”是标明断路器的框架通流能力的参数，主要由主触头的通流能力决定，它也决定了所能安装的脱扣器的最大额定电流值。

在选择断路器时，此参数是不可缺少的。

2 过电流脱扣器的电流参数断路器的脱扣器型式有过电流脱扣器、欠电压脱扣器、分励脱扣器等。

过电流脱扣器还可分为过载脱扣器和短路(电磁)脱扣器，并有长延时、短延时、瞬时之分。

过电流脱扣器最为常用。

过电流脱扣器其动作电流整定值可以是固定的或是可调的，调节时通常利用旋钮或是调节杠杆。

电磁式过流脱扣器既可以是固定的，也可以是可调的，而电子式过流脱扣器通常总是可调的。

过电流脱扣器按安装方式又可分为固定安装式或模块化安装式。

固定安装式脱扣器和断路器壳体加工为一体，一旦出厂，其脱扣器额定电流不可调节，如dz20型；而模块化安装式脱扣作为断路器的一个安装模块，可随时调换，灵活性很强，如merlingerin公司的ns型。

标明过电流脱扣器的电流有以下几个参数：--脱扣器额定电流1n，指脱扣器能长期通过的最大电流。

--长延时过载脱扣器动作电流整定值ir，固定式脱扣器其1r=in，可调式脱扣器其ir为脱扣器额定电流1n的倍数，如1r=0.4～1×1n。

--短延时电磁脱扣器动作电流整定值im，为过载脱扣器动作电流整定值ir 的倍数，倍数固定或可调，如im=2～10×ir。

对不可调式可在其中选择一适当的整定值。

--瞬时电磁脱扣器动作电流额定值im′，为脱扣器额定电流in的倍数，倍数固定或可调，如im′=1.5～11×in。

对不可调式可在其中选择一适当的整定值。

3 断路器的短路特性电流参数3.1 额定短路分断能力icn断路器的额定短路分断能力icn应采用icu、ics表示，在具体产品标准中确定。

3.2 额定极限短路分断能力icu额定极限短路分断能力icu是断路器规定的试验电压及其它规定条件下的极限短路分断电流之值，它可以用预期短路电流表示。

要按规定的试验程序o-t-co动作之后，不考虑断路器继续承载它的额定电流。

o-表示分断操作；co-表示接通操作后紧接着分断操作；t-表示两个相继操作之间的时间间隔，一般不小于3min。

3.3 额定运行短路分断能力ics额定运行短路分断能力ics是指断路器在规定的试验电压及其它规定条件下的一种比额定极限短路分断电流小的分断电流值，ics是icu的一个百分数。

在按规定的试验程序o-t-co-t-co动作之后，断路器应有继续承载它的额定电流的能力。

对于额定短路分断能力大于1500a的小型断路器，国标《家用及类似场所用断路器》gbl0963(等效采用iecb98)规定应进行额定极限短路分断能力icu 和额定运行短路分断能力ics试验。

当icu≤6000a时，icu=ics，故只需作ics试验。

所以标明短路分断能力为4500a、 6000a的小型断路器，其icu=ics=icn，故一般只提及其额定短路分断能力icn值。

3.4 额定短时耐受电流icw额定短时耐受电流icw是指断路器在规定的试验条件下短时间承受的电流值。

对于交流，此电流值是预期短路电流的周期分量有效值，与额定短时耐受电流有关的时间至少为0.05s。

4 标定断路器的电流参数断路器的短路电流参数icu、ics、icw在选定断路器时需考虑，断路器型号和壳架等级额定电流inm选定后就已确定，故不需另外标明；而断路器的额定电流参数和所选脱扣器的电流参数需根据实际情况标明清楚。

4.1 小型断路器mcb(miniature circuitbreaker)对于将塑壳和过电流脱扣器加工为一体的小型断路器mcb而言，如merlingerin公司的c45n系列、abb公司的s230系列、奇胜公司的e4cb系列、国产dzxl9系列等，一般产品资料中只提供“断路器额定电流”一个值，此参数具有断路器壳架等级额定电流inm、脱扣器额定电流in、长延时过载脱器动作电流整定值ir三重含义，也即inm=in=ir，而瞬时电磁脱扣器动作电流额定值im′一般为固定值。

因此在选择小型断路器时，只需给出一个电流值即可，不会产生歧义。

4.2 塑壳式断路器mccb(mouldedcasecircult-breaker)塑壳式断路器产品种类繁多，标定其电流比较复杂。

如国产dz20系列、abb公司的sacemodul系列、merlingerin公司的compactns系列均为常用的塑壳式断路器。

当断路器配装固定式的过流脱扣器时，脱扣器额定电流in和长延时过载脱扣器动作电流整定值ir相同，即in=ir，如dz20系列、tc系列、h 系列断路器属此种情况。

此时需要标定两个电流值，断路器壳架等级额定电流inm、脱扣器额定电流in(或长延时过载脱扣器动作电流整定值ir)。

瞬时脱扣器动作电流整定值im′为固定值，一般不需标明。

当断路器配装可调模块式的过流脱扣器时，脱扣器的各个电流均需明确标定，首先标明断路器壳架等级额定电流inm，然后标明所选择的脱扣器型号和脱扣器的各个电流整定值。

如当选择merlingerin公司的compactns系列断路器时，需给出如下完整参数。

nsl00h型，imm=100a，配str22se-40a型电子脱扣器，in=40a，ir=0.8in(32a)，im=5ir(160a)，im′≤11in(固定值)。

4.3 框架式断路器acb(aircircuitbreaker)框架式断路器功能完善，多配装可调模块式过流脱扣器，如较me、dwl5、dwxl5型、merlingerin公司的masterpact系列、abb公司的asce－megamax－f系列等。

标注电流参数时，首先标明断路器壳架等级额定电流inm，然后标明选择脱扣器和脱扣器的各个电流整定值。

断路器的常用基本相关符号其合义断路器的常用基本相关符号其合义及相互之间的关系Inm——断路器壳架等级电流 A ，它所指的含义是本断路器内所能安装的最大开关及脱扣器电流值。

In——断路器的额定电流 A ，它所指的含义是该断路器内选用的额定热动型脱扣器电流值，在不可调固定式热脱扣器中In=Ir1。

Ir1——断路器的长延时整定电流 A ，它所指的含义是该断路器的过载保护脱扣器所整定的电流值。

Ir2——断路器的短延时整定电流 A ，它所指的含义是该断路器的短延时脱扣器整定的电流，它的数值在电子可调式脱扣器中为 2～12Irl 左右可调。

Ir3——断路器的瞬时整定电流 A ，它所指的含义是该断路器瞬时脱扣器整定的电流，它的数值在不可调固定式脱扣器中，配电型为5Irl、10Irl两种，电动机保护型为12Ir1，在电子可调式中，为 4～16Irl 左右可调。

Ir4——断路器的单相接地整定电流 A ，它所指的含义是该断路器保护的线路或设备发生单相接地故障时，接地保护脱扣器整定的电流值，它的数值为0.2～0.6Irl 左右可调。

Ire——断路器的漏电动作电流 A ，它所指的含义是该断路器保护的线路或设备发生不正常泄漏电流时，漏电保护脱扣器整定的电流值。

它的数值为0.03/0.1/0.3/0.5A几种。

Ir0——断路器预报警动作电流 A ，它所指的含义是该断路器负载电流超出预先设定的电流时，预报警装置发出报警指示信号，它的数值为 0.5～lIr1左右可调。

Ir2——短延时脱扣器的脱扣时间整定值 s A，可调时间为0.05～0.45s。

这位朋友，您是在学电工学吧，在电工规程中规定，上一级开关的整定值必须大于下一级开关的整定值：原因是如果供电线路的末端产生故障时，会迅速切断它的上一级开关，而不会越级跳闸，使故障跳闸的范围尽量缩小，减少因停电而带来的影响和损失。

开关的整定项目有很多的，主要有以下几个方面：1.过电流（过载）整定。

2.短路电流整定（分为定时限和反时限）。

3，漏电电流大小与时间整定。

4.过电压和欠电压数值和时间整定。

等等吧！在您将来的学习过程中会慢慢了解的更多的，祝您学习愉快，步步高升！整定值是经过整定计算和试验，所得出保护装置(或继电器)完成预定保护功能所需的动作参数(动作值、动作时间等)规定值。

如果上一级小于下一级，那么上一级已经动作而下一级仍未动作，就没有保护作用了。

是开关承受的动作电流。
