原创看图快速学PADS Router

添加蛇形走线添加蛇形走线通常在交互式走线过程中才会用到，在交互式走线过程中鼠标右键选择Add Accordion 。

使用Add Accordion 命令，那么在走线过程中，你每点击一次鼠标左键就添加一个蛇形线段。

还可以通过鼠标在设计中的光标的位置选择来定义蛇形走线以及幅度值。

完成蛇形走线定义后双击鼠标左键回到交互式走线状态。

上图中的红色箭头表示蛇形走线被确定的位置。

定义蛇行走线的起始位置当你开始添加蛇行走线，你有几种方法去定义走线参数。

当你使用默认参数的时候，只要你确定了走线的起始位置，那么随着光标的移动讲自动添加蛇行走线。

你只需在起始位置点击一下鼠标左键。

设置蛇行走线1、选择CLKIN 这个网络，点击鼠标右键选择Unroute 撤消当前的走线。

2、在未选择任何对象状态下鼠标右键选择Select Trace/Pins/Unroutes。

3、在标准工具栏中的层目录中选择Primary Component Side 为当前操作层。

4、右键Interactive Route 或F3 开始对该网络走线。

提示：在增加蛇行走线的时候按Ctrl+L 快捷键查看走线长度。

5、走线过程中在板框开放区域增加一个新的拐角作为蛇行走线的起始点。

6、鼠标右键选择Add Accordion7、在你所需走线方向移动光标，PADS Router 开始按照默认参数来进行蛇行走线。

8、增加你所需要的蛇行走线后双击鼠标左键或鼠标右键选择Complete Accordion 回到交互式走线状态。

9、继续完成走线。

自定义蛇行走线可以通过鼠标选择点来定义蛇行走线参数第一次左键选择走线起始点，第二次确定蛇行线的振幅位置，即可以在走线的过程中改变振幅大小以及蛇行走线的方向。

提示：此时设置的蛇行走线并不影响原先的默认参数。

原创看图快速学PADS Router。

PADS2007安装步骤说明

1.打开PADS2007文件包，找到"Crack"文件夹并打开，如果发现该文件夹里有"LICENSE.TXT"文本文件，先将其删除，再双击"MentorKG.exe"可执行文件，此时会自动生成一个"LICENSE.TXT"文本文件，在此留着待用；如果发现该文件夹里没有"LICENSE.TXT"文本文件，就直接双击"MentorKG.exe"可执行文件生成；2.返回"PADS2007"文件包，双击"autorun.exe"可执行文件；在打开的界面中选中"Install PADS Products"并打开；在出现的对话框中选择“OK”；再等待：3.在出现主标题为"PADS2007 Setup"的界面中选中"Node-locked using Hardware key or Ethemet"项，单击"Next "；在出现的"Enter License File"对话框中的''License File Path"中填入第一步中"LICENSE.TXT"文本文件所在的存储路径；之后，点击"Next";在出现的下一级对话框中选中"Add a licensed option"项，单击"Next";之后会有一个软件安装路径对话框，此时可以根据自己的需要更改安装路径，也可以使用默认路径安装；4.在出现的主标题为"Mentor Graphics Install"界面中单击"Install Products"选项；再在出现的对话框中选择"Agree";5.接下来将会出现两个需要填写的路径，一个是PADS2007的"Select a source location"(软件原程序所在路径），一个是"Select a target location"(软件安装到的那里的路径)；在Select a source location 下填入PADS2007软件源程序所在的存储路径；第二个Select a target location可以根据自己的需要更改，也可以使用默认路径；之后按"Next";6.在接下来的"Product Selection"中的"Select the product for the chosen platform"中使用默认选项"Windows";在PADS2007文件夹下选择要要安装的文件，一般选择"PADS Layout"、"PADS Logic"、"PADS Router"、"Analog Simulation"、'"Design Exchange"、"HyperLynx V7.7"、"Libraries"项；之后选择"Next"；再按"Install"；等待；7.在出现的副标题为"Installation Completed"的界面中选择"At a later time"并单击"Done";之后在出现的"Installation Complete"界面下单击"Done"。

PADSRouter入门官方教程

PADSRouter⼊门官⽅教程PADS Router TutorialAll rights reserved.This document contains information that is proprietary to Mentor Graphics Corporation. The original recipient of this document may duplicate this document in whole or in part for internal business purposes only, provided that this entire notice appears in all copies. In duplicating any part of this document, the recipient agrees to make every reasonable effort to prevent the unauthorized use and distribution of the proprietary information.This document is for information and instruction purposes. Mentor Graphics reserves the right to make changes in specifications and other information contained in this publication without prior notice, and the reader should, in all cases, consult Mentor Graphics to determine whether any changes have been made.The terms and conditions governing the sale and licensing of Mentor Graphics products are set forth in written agreements between Mentor Graphics and its customers. No representation or other affirmation of fact contained in this publication shall be deemed to be a warranty or give rise to any liability of Mentor Graphics whatsoever.MENTOR GRAPHICS MAKES NO WARRANTY OF ANY KIND WITH REGARD TO THIS MATERIAL INCLUDING, BUT NOT LIMITED TO, THE IMPLIED WARRANTIES OF MERCHANTABILITY AND FITNESS FOR A PARTICULAR PURPOSE.MENTOR GRAPHICS SHALL NOT BE LIABLE FOR ANY INCIDENTAL, INDIRECT, SPECIAL, OR CONSEQUENTIAL DAMAGES WHATSOEVER (INCLUDING BUT NOT LIMITED TO LOST PROFITS) ARISING OUT OF OR RELATED TO THIS PUBLICATION OR THE INFORMATION CONTAINED IN IT, EVEN IF MENTOR GRAPHICS CORPORATION HAS BEEN ADVISED OF THE POSSIBILITY OF SUCH DAMAGES.RESTRICTED RIGHTS LEGEND 03/97U.S. Government Restricted Rights. The SOFTWARE and documentation have been developed entirely at private expense and are commercial computer software provided with restricted rights. Use, duplication or disclosure by the U.S. Government or a U.S. Government subcontractor is subject to the restrictions set forth in the license agreement provided with the software pursuant to DFARS 227.7202- 3(a) or as set forth in subparagraph (c)(1) and (2) of the Commercial Computer Software -Restricted Rights clause at FAR 52.227-19, as applicable.Contractor/manufacturer is:Mentor Graphics Corporation8005 S.W. Boeckman Road, Wilsonville, Oregon 97070-7777.Telephone: 503.685.7000Toll-Free Telephone: 800.592.2210Website: /doc/4f1ac52a2af90242a895e519.htmlSupportNet: /doc/4f1ac52a2af90242a895e519.html /Send Feedback on Documentation: /doc/4f1ac52a2af90242a895e519.html /user/feedback_form.cfm TRADEMARKS: The trademarks, logos and service marks ("Marks") used herein are the property of Mentor Graphics Corporation or other third parties. No one is permitted to use these Marks without the prior written consent of Mentor Graphics or the respective third-party owner. The use herein of a third- party Mark is not an attempt to indicate Mentor Graphics as a source of a product, but is intended to indicate a product from, or associated with, a particular third party. A current list of Mentor Graphics’ trademarks may be viewed at: /doc/4f1ac52a2af90242a895e519.html/terms_conditions/trademarks.cfm.End-User License Agreement: You can print a copy of the End-User License Agreement from:/doc/4f1ac52a2af90242a895e519.html /terms_conditions/enduser.cfm.Table of ContentsLearning the User Interface (1)Assigning Constraints (6)Preparing a Design (10)Placing Components (14)Creating Traces with Interactive Routing (21)Creating High-speed Traces with Interactive Routing (32)Autorouting with PADS Router (51)Checking for Design Rule Violations (58)Learning the User InterfaceThe PADS Router user interface is designed for ease of use and efficiency. PADS Router is designed to meet the needs of the power user, while keeping thebeginner in mind. PADS Router's interface and interaction is similar to otherWindows? applications, including PADS Layout. You can interact with PADSRouter using the keyboard, menus, toolbars, and shortcut menus.In this lesson:y Pointer position displayy Canceling commandsy Shortcut menusy Panning, Zooming, and Scrollingy Selecting objectsPreparationIf it is not already running, start PADS Router and open the file namedpreview.pcb in the \PADS Projects\Samples folder.Pointer position displayPanning, zooming, and scrollingException: If you are using a three button mouse, skip this step.2. Zoom in.y Click and hold the left mouse button in the center of the workspace area you want to magnify.y Exception:If you are using a three-button mouse, click and hold the middle mouse button.y Drag the pointer upward, moving the mouse away from you. A dynamic rectangle attaches to and moves with the pointer. y When the rectangle encompasses the area you want to magnify, release the mouse button to complete the operation. 3. Zoom out. Repeat step 2, but drag the pointer downward, moving the mousetowards you. A stationary rectangle, representing the current workspaceview, appears with a dynamic rectangle, representing the ratio of currentzoom level to new zoom level.4. Practice using Zoom to adjust the magnification.Tip: To reestablish the original view, click the View Board button on thestandard toolbar.5. To end Zoom mode, click the Zoom button on the standard toolbar.Zooming with a mouse wheel buttonTo zoom:1. Press and hold Ctrl.2. Rotate the wheel button up (away from you) to zoom in.3. Rotate the wheel button down (toward you) to zoom out.Changing the zoom level in the navigation windowYou can modify the zoom level of the navigation window while in the workspace.To change the zoom level:1. Point to the center of the design in the workspace and press F5. The zoomlevel increases in the navigation window. Press and hold F5 tozoom smoothly.2. Point to the center of the design in the workspace and press F6. The zoomlevel decreases in the navigation window. Press and hold F6 tozoom smoothly.PanningTo pan:1. Point to the center of the new view.2. Without moving the pointer, press Insert. The area under the pointer in step1 is now the center of the view.Alternative: Click the middle mouse button.Tip: You do not need to be in Zoom mode to pan with a three-button mouse.Smooth scrolling with a three-button mouseTo scroll smoothly, enable the option:1. On the Tools menu, click Options.2. Click the General tab, and in the Pointer Settings area, select the Pandisplay with pointer movements check box.3. Click OK.Result:Move a component or trace to the edge of the screen and the softwareautomatically pans in the pointer direction. Smooth scrolling is also enabled.To scroll smoothly:1. Shift + middle-click.2. Move the pointer in the direction to scroll.Result: A thin white vertex appears, having its first point at the origin of thescroll. The other end of the vertex acts as a scale to determine the speed ofthe scroll. A short line from the apex to the circle results in a smooth scroll.To increase the rate (speed) of scroll, move the pointer away from the circleand stretch the line.Scrolling with a wheel buttonTo scroll vertically:1. Rotate the wheel button up (away from you) to scroll up.2. Rotate the wheel button down (toward you) to scroll down.To scroll horizontally:1. Press and hold Shift.2. Rotate the wheel button up to scroll left.3. Rotate the wheel button down to scroll right.Selecting objects4. Stop cycling when you select the item you want.During designing, you may want to select only specific objects. For example, you may want to select only components. Restrict selections using the Selection Filter toolbar. With the Selection Filter toolbar, you can specify which design objects are selectable. Items turned off in the toolbar cannot be selected.To use the Selection Filter toolbar:1. On the standard toolbar, click the Selection Filter button. The SelectionFilter toolbar appears just below the standard toolbar.2. On the Selection Filter toolbar, click the Anything button to enable selectionof all objects.3. Click the Components button to disable component selection.4. Point to a component outline in the workspace and try to select it. You cannotselect it.5. Point to an object other than a component and select it. You can select otherobjects.6. Press Esc to deselect all objects.Selection shortcutsIf you right-click when no objects are selected, a shortcut menu containing a list of selection shortcuts appears. Clicking one of these shortcuts updates theSelection Filter toolbar to include only the items enabled in the shortcut menu.To use the selection shortcuts:1. With nothing selected, and the Selection Filter toolbar open, right-click andclick Select Nets. Note how the Selection Filter toolbar updates to allow netselection only.2. Right-click again, and click Select Anything. The Selection Filter toolbarupdates to allow selection of any object (except nets, pin pairs, and path,which are always off by default).Selecting all objects of one typeYou can use the Selection Filter toolbar or the selection shortcuts to select allitems of one object type.To select all objects of one type:1. With nothing selected, right-click and click Select Components.2. Right-click again and click Select All to select all the components in thedesign.3. Do not save a copy of the design.You completed the user interface concepts tutorial.Assigning ConstraintsDesign rules include clearance, routing, and high-speed constraints assigned as default restrictions for nets, layers, classes, or pin pairs. In addition, you canassign conditional, differential pair, decal and component rules.In this lesson:y Setting default clearance rulesy Setting default routing rulesy Setting net clearance rulesy Creating a net class rule sety Setting conditional rulesRestrictionThis tutorial requires the General Editing and Extended Rules security options.In PADS Router, click Installed Options on the Help menu to determine whether you can proceed.PreparationIf it is not already running, start PADS Router and open the file namedpreviewnet.pcb in the \PADS Projects\Samples folder.Setting default clearance rulesProperties button > Clearance tabWith PADS Router, you can define the PADS Layout clearance, routing, fanout and pad entry constraints for each level of the design rule hierarchy.The Clearance tab contains a matrix of PCB design data. The matrix lets youspecify values for any or all data types.1. Set a global default clearance value by clicking All in the upper left corner ofthe clearance matrix. A dialog box appears.2. Type 8 and click OK. All matrix values change simultaneously.3. Click the Routing tab. In the Trace Width area, type 6 in the Minimum box,type 8 in the Recommended box, and type 12 in the Maximum box.4. Click the Same net tab. Set a global Same Net default clearance value byclicking All in the upper left corner of the Object clearance matrix. A dialogbox appears.5. Type 12 and click OK. All matrix values change simultaneously.6. To save the changes, click OK in the Design Properties dialog box.Setting default routing rulesProperties button > Layer biasing tabTo avoid routing on the plane layers, remove them from the selected routinglayers as defined in the routing rules. The Layer Biasing tab contains a list ofselected routing layers. This list lets you specify which layers are permitted forrouting.1. Clear the check boxes in the Allow Routing column for the Power Plane layerto prevent routing on the plane layers. The check box for the Ground Planelayer (defined as a CAM plane) may have a check in the box but isautomatically disabled because of its layer status.2. Click OK to close the Design Properties dialog box.Setting net clearance rulesProject Explorer > Object view tabYou can assign net-specific clearances that take precedence over the defaultrules previously entered.1. Double-click on the Net Objects item. Double-click on the Nets item to expandthe tree and show the list of all nets.2. Scroll through the Nets list. Ctrl+click to select nets +5V, +12V, and GND.Right-click and click Properties. The three nets are represented by the NetProperties dialog box.3. Click the Clearance tab, and set a clearance value by clicking All in the upperleft corner of the matrix. A dialog box appears.4. Type 10 as the global clearance and click OK.5. Click the Routing tab. In the Trace Width area, type 10 in the Minimum box,type 12 in the Recommended box, and type 15 in the Maximum box.6. Click OK to close the Net Properties dialog box and save the changes. Setting net clearance rulesSetting conditional rulesPreparing a DesignPrior to a routing session in PADS Router, you can set up your designenvironment for the current session and save the settings for future sessions.In this lesson:y Prerouting proceduresy Changing the color of itemsy Defining a layer pairy Setting the default routing angley Setting a routing grid and a via gridy Enabling real width displayy Setting autopanningy Setting guard bandsy Saving the default settingsPreparationIf it is not already running, start PADS Router and open the file namedpreviewplaced.pcb in the \PADS Projects\Samples folder.Prerouting ProceduresOptions button > Display tabTo improve visibility and reduce screen clutter when you route traces, disable the display of items not required for interactive routing.1. Clear layer check boxes for the Power and Ground plane layers to disable thedisplay of these plane layers.2. Click the background color, black, in the Color selection area.3. Click Background in the general options area to display the backgroundas black.4. In the general options area, click items in the Ref. Des., Keepout, Top Outl,and Bot Outl columns to make these items invisible.5. Click light green in the Color selection area.6. Click Connection in the general options area to display the connections aslight green.7. Leave the Options dialog box open in preparation for the next topic.Tip: With PADS Router you can save color arrangements to reuse them in other designs. After you finish assigning colors to items in the Display tab, you cansave the color arrangement. In the Color scheme area of the Display tab, clickSave as, provide a name for the new color scheme and click OK.Defining a layer pairOptions button > Routing tabDefining a routing layer pair minimizes the amount of time spent on manuallayer changes during interactive routing. Pairing routing layers limits layerchanges to the members of the layer pair. For this four-layer design, the obvious routing pair is made up of the Primary and Secondary Component layers.To define a layer pair:1. In the Layer Pair area, click Primary Component Side in the First layer list,and click Secondary Component Side in the Second layer list.2. Leave the Options dialog box open in preparation for the next topic.Setting the default routing angleOptions button > Routing tabThe trace routing angle setting determines the allowed routing angle (in degrees) of adjacent trace segments as they are introduced during interactive routing.There are three trace routing angle settings:Routing angle Descriptionsegmentsare limited to 45-degree intervals.traceDiagonal Adjacentsegmentsare limited to 90-degree intervals.traceOrthogonal AdjacentAny Angle Adjacent trace segments are not limited to any angle.For the purpose of this tutorial, set the Routing Angle to Orthogonal.1. In the Routing Angle area, click Orthogonal.2. Click OK to close the Options dialog box.Setting a routing grid and a via gridProperties button > Grid tabIn this lesson, use a routing and via grid to facilitate the learning process.Set a routing grid and via grid to 8.33 mils to accommodate the 8 mil trace and 8 mil space requirements of the design as follows:1. Set the X Increment and Y Increment values for the Routing and the Viagrids to 8.33.2. Click OK to save the settings and close the Design Properties dialog box.Otherwise you can use shortcut keys to set the grids.3. Using the Grid shortcut key, type gr 8.33 and press Enter to set theRouting grid.4. Type gv 8.33 and press Enter to set the Via grid.Enabling real width displayOptions button > General tabYou can enable or disable true width display to see trace widths in theirreal width.To set the real width display to 8 mils:1. In the Display settings area, type 8 in the Minimum line width box.2. Click Apply to activate the setting.3. Leave the Options dialog box open in preparation for the next topic.Setting autopanningOptions button > General tabDuring a routing session, it may be convenient to pan around the design. PADS Router contains an autopanning feature that automatically pans the screenfollowing the pointer.To enable autopanning:1. In the Pointer settings area, select the Pan display with pointer movementscheck box to enable the auto-panning feature.2. Click OK to close the Options dialog box.Setting guard bandsOptions button > General tabDuring interactive routing and editing, PADS Router can display guard bands around all objects to indicate clearance boundaries. As the pointer approaches objects, visible outlines appear around nearby objects to indicate the clearance boundaries for rules in effect for the current operation.To turn guard bands on:1. In the Display settings area, select the Show guard bands on objectcheck box.2. Click OK to apply the setting and close the Options dialog box.3. Do not save a copy of the design.You completed the prerouting procedures tutorial.Placing ComponentsPADS Router contains many commands for editing component placement withina design.In this lesson:y Placement toolbary Setting the move originy Preplacement proceduresy Placing components using movey Placing components using the Object View taby Experimenting with placement toolsy Changing placement propertiesRestrictiony This tutorial requires the DFF Audit, General Editing and Dynamic Route Editing security options. In PADS Router, click Installed Options on the Helpmenu to determine whether you can proceed.PreparationIf it is not already running, start PADS Router and open the file namedpreviewrules.pcb in the \PADS Projects\Samples folder.Placement toolbarSetting the move originOptions button > General tabPADS Router enables you to choose between three origins for moving objects.These origins include:Origin LocationBy Cursor Location The location of the pointer at the time you initiate acomponent move.By Origin The actual component origin as defined in the PCB.By Mid-Point The center of the component, calculated by finding thecenter point of a rectangular box that encompasses the partoutline and its pins.For the purpose of the exercises below, you will set the move-by mode to Move By Origin.To set the move origin:1. In the Object movement area, click Origin in the Move object by list.2. In the Drag object using list, make sure that Drag and attach is selected.3. Click OK to apply the changes and close the Options dialog box.Changing placement properties5. Experiment with changing the orientation or location of a few componentsusing the Component Properties tab.6. When finished, click OK to close the Component Properties dialog box.7. Do not save a copy of the file.Preplacement proceduresView menu > NetsTo aid in the placement and correct orientation of decoupling capacitors, assign a color to the +5V net.1. In the Net list, expand Net Objects.2. Expand the Nets branch.3. In the Nets list, click +5V.4. Click Add to add +5V to the View details area.5. In the View details area, click +5V.6. Click dark gray in the Palette and then click on the Colors of Pads, Vias,Unroutes box to display all component pins and vias connected to +5V asdark gray.。

图解详说pads2007安装全过程(经过验证)

安装步骤：
1、解压安装包，经验证安装包不可解压到有中文名字的文件夹下，否则安装出错。

2、运行“MentorKG.exe”，得到“LICENSE.txt”
3、双击“msi_setup.exe”安装，出现第4步安装界面。

4、点击第一项，进入第5步。

5、点击“Agree”
6、默认即可，点击“NEXT”.
7、选择安装组件（根据个人需要）
8、点击“Install”安装，出现第9步界面
9、安装过程比较费时
10、安装过程中，弹出下图对话框，选择第三项“At a later time”后，点击“Done”
11、当出现下图界面后，点击“Done”，程序安装完成。

12、关闭安装界面。

13、破解，将第2步生成的“LICENSE.txt”改为“LICENSE.dat”
14、在C盘根目录下新建“Flexlm”文件夹，然后将13步的“LICENSE.dat”放入其中，如下图。

至此，PADS2007安装完成。

15、下面两图，为PADS Layout和PADS Logic的工作界面。

PADSRouter

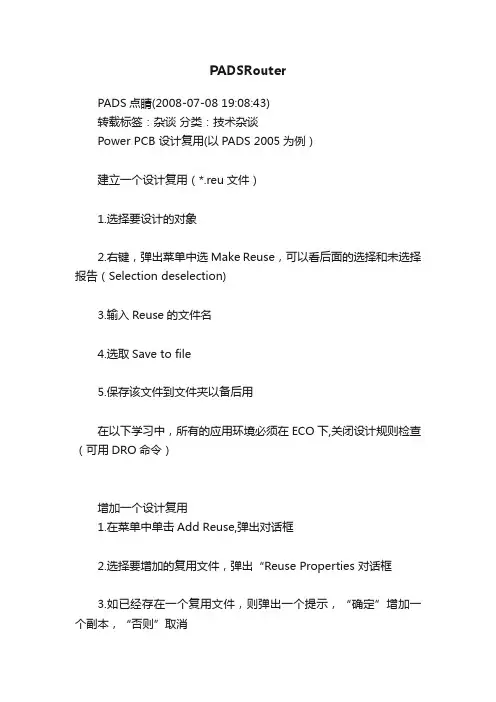

PADSRouterPADS点睛(2008-07-08 19:08:43)转载标签：杂谈分类：技术杂谈Power PCB 设计复用(以PADS 2005为例）建立一个设计复用（*.reu文件）1.选择要设计的对象2.右键，弹出菜单中选Make Reuse，可以看后面的选择和未选择报告（Selection deselection)3.输入Reuse的文件名4.选取Save to file5.保存该文件到文件夹以备后用在以下学习中，所有的应用环境必须在ECO下,关闭设计规则检查（可用DRO命令）增加一个设计复用1.在菜单中单击Add Reuse,弹出对话框2.选择要增加的复用文件，弹出“Reuse Properties 对话框3.如已经存在一个复用文件，则弹出一个提示，“确定”增加一个副本，“否则”取消4. “Reuse Properties 对话框中，点”Net Properties”看是否有网络冲突，如果有需要合并的网络，必须在ECO下手动合并5. 如果没有错误，将出现一个如下提示对话框6.完成增加设计复用。
