电缆桥架支吊架计算标准
桥架支架计算

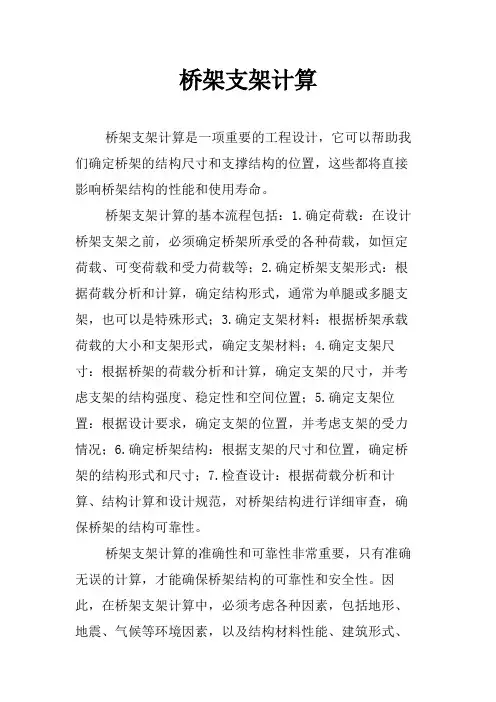

桥架支架计算桥架支架计算是一项重要的工程设计，它可以帮助我们确定桥架的结构尺寸和支撑结构的位置，这些都将直接影响桥架结构的性能和使用寿命。
桥架支架计算的基本流程包括：1.确定荷载：在设计桥架支架之前，必须确定桥架所承受的各种荷载，如恒定荷载、可变荷载和受力荷载等；2.确定桥架支架形式：根据荷载分析和计算，确定结构形式，通常为单腿或多腿支架，也可以是特殊形式；3.确定支架材料：根据桥架承载荷载的大小和支架形式，确定支架材料；4.确定支架尺寸：根据桥架的荷载分析和计算，确定支架的尺寸，并考虑支架的结构强度、稳定性和空间位置；5.确定支架位置：根据设计要求，确定支架的位置，并考虑支架的受力情况；6.确定桥架结构：根据支架的尺寸和位置，确定桥架的结构形式和尺寸；7.检查设计：根据荷载分析和计算、结构计算和设计规范，对桥架结构进行详细审查，确保桥架的结构可靠性。
桥架支架计算的准确性和可靠性非常重要，只有准确无误的计算，才能确保桥架结构的可靠性和安全性。
因此，在桥架支架计算中，必须考虑各种因素，包括地形、地震、气候等环境因素，以及结构材料性能、建筑形式、结构形式等设计因素，以确保桥架结构的可靠性和安全性。
随着计算机技术的不断发展，计算桥架支架的计算工作也变得更加简单，许多专业软件可以自动计算桥架结构的尺寸和支架位置，以及结构强度和稳定性等参数，从而缩短计算时间，提高桥架支架计算的效率。
桥架支架计算是一项重要的工程设计，是确定桥架结构尺寸和支撑结构位置的基础，其准确性和可靠性非常重要，只有准确无误的计算，才能确保桥架结构的可靠性、安全性和使用寿命。
随着计算机技术的发展，计算桥架支架的计算工作也变得更加简单，许多专业软件可以自动计算桥架结构的尺寸和支架位置，从而缩短计算时间，提高桥架支架计算的效率。
电缆桥架其支架量如何计算
电缆桥架其支架量如何计算? 桥架安装,以“m”为计量单位。
()桥架安装包孕直通桥架以及弯头等,按延长米计算工程量,不扣减弯头、三通、四通等所占的长度。
桥架主材费中“直通桥架、弯头、三通、四通”分别按实际用量(含规定损耗量)计算质料价格。
()组合式桥架以每片长度m作为一个基型片,已经综合了宽为mm、mm、mm三种规格,工程量计算以“片”作为计量单位。
程度的一般按米一个支撑算竖向的按.米一个支撑。
大跨距的就根据你桥架的长度来算了300*100槽式钢制电缆桥架，桥架支架如何计算？平摊每米电缆桥架含多少KG桥架支架？回答；设置缆线桥架和线槽保护要求：1)缆线桥架底部应高于地面2.2m 及以上，顶部距建筑物楼板不宜小于300mm，与梁及其他障碍物交叉处间的距离不宜小于50 mm。
2)缆线桥架水平敷设时，支撑间距宜为1.5～3m。
垂直敷设时固定在建筑物结构体上的间距宜小于2m，距地1.8m 以下部分应加金属盖板保护，或采用金属走线柜包封，门应可开启。
3)直线段缆线桥架每超过15～30m 或跨越建筑物变形缝时，应设置伸缩补偿装置。
4)金属线槽敷设时，在下列情况下应设置支架或吊架：线槽接头处；每间距3m 处；离开线槽两端出口0.5m 处；转弯处。
5)塑料线槽槽底固定点间距宜为lm。
6)缆线桥架和缆线线槽转弯半径不应小于槽内线缆的最小允许弯曲半径，线槽直角弯处最小弯曲半径不应小于槽内最粗缆线外径的10 倍。
7)桥架和线槽穿过防火墙体或楼板时，缆线布放完成后应采取防火封堵措施。
避免漏项及根据有限的施工图找出隐含的工程量一些常见的漏项的项目：价预算容易遗漏的100项1 在平屋面保温屋面中排汽孔6 户内管道安装的吹扫容易遗漏7 室外管道安装的超高费8 角钢的制作安装及其主材费用9 沟槽土方单侧弃土的系数容易遗漏10 外运土的人工系数忘记乘11 电缆、电线等上清单只是提供净工程量，在组价时还得加上预留、弯曲、损耗等长度12 在配电柜安装清单中基础型钢容易漏13 给排水上管道安装清单中套管容易漏14 风管穿墙的封堵15 调节阀试压冲洗临时短管制作安装。
电缆桥架安装要求及规范
电缆桥架安装要求及规范集团企业公司编码：（LL3698-KKI1269-TM2483-LUI12689-ITT289-电缆桥架安装要求及规范指导1、电缆桥架作为布线工程的一个配套项目,目前尚无专门的规范指导,个生产厂家的规格程式缺乏通用性,因此,设计选型过程应根据弱电各个系统缆显得类型、数量,合理选定适用的桥架。
(1)确定方向：根据建筑平面布置图,结合空调管线和电气管线等设置情况、方便维修,以及电缆路由的疏密来确定电缆桥架的最佳路由。
在室内,尽可能沿建筑物的墙、柱、梁及楼板架设,如许利用综合管廊架设时,则应在管道一侧或上方平行架设,并考虑引下线和分支线尽量避免交叉,如无其它管架借用,则需自设立(支)柱。
(2)荷载计算：计算电缆桥架主干线纵断面上单位长度的电缆重量。
(3)确定桥架的宽度：根据布放电缆条数、电缆直径及电缆的间距来确定电缆桥架的型号、规格,托臂的长度,支柱的长度、间距,桥架的宽度和层数。
(4)确定安装方式：根据场所的设置条件确定桥架的固定方式,选择悬吊式、直立式、侧壁式或是混合式,连接件和紧固件一般是配套供应的,此外,根据桥架结构选折相应的盖板。
(5)绘出电缆桥架平、剖面图,局部部位还应绘出空间图,开列材料表。
2、如与电力电缆桥架合用时,应将电力电缆和弱电电缆各直一侧,中间采用隔板分隔。
3、弱电电缆与其它低电压电缆合用桥架时,应严格执行选择具有外屏蔽层的弱电系统的弱电电缆,避免相互间的干扰。
4、电缆桥架安装要求(1)槽式大跨距电缆桥架由室外进入建筑物内时,桥架向外的坡度不得小于1/100。
(2)电缆桥架与用电设备交越时,其间的净距不小于0.5m。
(3)两组电缆桥架在同一高度平行敷设时,其间净距不小于0.6m。
(4)在平行图上绘出桥架的路由,要注明桥架起点、终点、拐弯点、分支点及升降点的坐标或定位尺寸、标高,如能绘制桥架敷设轴侧图,则对材料统计将更精确。
直线段：注明全长、桥架层数、标高、型号及规格。
电缆桥架安装施工要求及规范
01一般规定1.1、本章适用于电压为10KV及以下新建扩建的一般工业与民用建筑电缆、桥架安装和桥架内电缆敷设电缆桥架作为布线工程的一个配套项目，目前尚无专门的规范指导，各生产厂家的规格程式缺乏通用性，因此，设计选型过程应根据弱电各个系统电缆的类型、数量，合理选定适用的桥架。
(1)、确定方向：根据建筑平面布置图，结合空调管线和电气管线等设置情况、方便维修，以及电缆路由的疏密来确定电缆桥架的最佳路由。
在室内，尽可能沿建筑物的墙、柱、梁及楼板架设，例如在利用综合管廊架设时，则应在管道一侧或上方平行架设，并考虑引下线和分支线尽量避免交叉，如无其它管架借用，则需自设立(支)柱。
(2)、荷载计算：计算电缆桥架主干线纵断面上单位长度的电缆重量。
(3)、确定桥架的宽度：根据布放电缆条数、电缆直径及电缆的间距来确定电缆桥架的型号、规格, 托臂的长度,支柱的长度、间距、桥架的宽度和层数。
(4)、确定安装方式：根据场所的设置条件确定桥架的固定方式，选择悬吊式、直立式、侧壁式或是混合式，连接件和紧固件一般是配套供应的，此外，根据桥架结构选择相应的盖板。
(5)、绘出电缆桥架平、剖面图,局部部位还应绘出空间图，开列材料表。
2、如与电力电缆桥架合用时，应将电力电缆和弱电电缆各放置一侧，中间采用隔板分隔。
3、弱电电缆与其它低电压电缆合用桥架时，应严格执行选择具有外屏蔽层的弱电系统的弱电电缆，避免相互间的干扰。
1.2、电缆桥架安装和桥架内电缆敷设，应按已批准的设计文件施工。
1.3、由支、吊、托架支撑的托盘（槽）或梯架直线段、弯通非直线段组合而成，敷设电缆具有连续性的刚性结构系统，为电缆桥架。
见图下图1.4、金属电缆桥架及其支架和引入或引出的金属电缆导管必须接地（PE）或接零（PEN）可靠，且必须符合下列规定:1.4.1、金属电缆桥架及支架全长应不少于2处与接地（PE）或接零（PEN）干线相连接；1.4.2、非镀锌电缆桥架间连接板的两端跨接线铜芯接地线，接地线最小允许截面积不小于4mm2；1.4.３、镀锌电缆桥架间连接板的两端不跨接接地线，但连接板两端不少于2个有防松螺帽或防松垫圈的连接固定螺栓。
桥架吊架规范

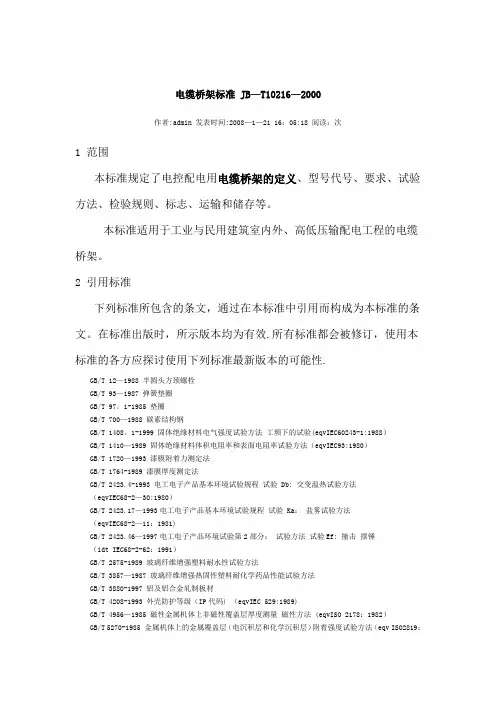

电缆桥架标准 JB—T10216—2000作者:admin 发表时间:2008—1—21 16：05:18 阅读：次1 范围本标准规定了电控配电用电缆桥架的定义、型号代号、要求、试验方法、检验规则、标志、运输和储存等。
本标准适用于工业与民用建筑室内外、高低压输配电工程的电缆桥架。
2 引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。
在标准出版时，所示版本均为有效.所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性.GB/T 12—1988 半圆头方颈螺栓GB/T 93—1987 弹簧垫圈GB/T 97。
1-1985 垫圈GB/T 700—1988 碳素结构钢GB/T 1408。
1-1999 固体绝缘材料电气强度试验方法工频下的试验(eqvIEC60243-1:1988）GB/T 1410—1989 固体绝缘材料体积电阻率和表面电阻率试验方法（eqvIEC93:1980）GB/T 1720—1993 漆膜附着力测定法GB/T 1764-1989 漆膜厚度测定法GB/T 2423.4-1993 电工电子产品基本环境试验规程试验 Db: 交变温热试验方法（eqvIEC68-2—30:1980）GB/T 2423.17—1993电工电子产品基本环境试验规程试验 Ka：盐雾试验方法（eqvIEC68-2—11：1981)GB/T 2423.46—1997电工电子产品环境试验第2部分：试验方法试验Ef: 撞击摆锤（idt IEC68-2-62：1991）GB/T 2575-1989 玻璃纤维增强塑料耐水性试验方法GB/T 3857—1987 玻璃纤维增强热固性塑料耐化学药品性能试验方法GB/T 3880-1997 铝及铝合金轧制板材GB/T 4208-1993 外壳防护等级（IP代码) （eqvIEC 529:1989)GB/T 4956—1985 磁性金属机体上非磁性覆盖层厚度测量磁性方法 (eqvISO 2178：1982）GB/T 5270-1985 金属机体上的金属覆盖层（电沉积层和化学沉积层）附着强度试验方法（eqv ISO2819：1980）GB/T 5780—1986 六角头螺栓C级GB/T 6170-1986 六角螺母A级和B级GB/T 6892-1986 工业用铝及铝合金热挤压型材GB/T 7251。
《建设工程计价设备材料划分标准》
关于发布国家标准《建设工程计价设备材料划分标准》的公告GB/T50531-2009住房和城乡建设部第387号现批准《建设工程计价设备材料划分标准》为国家标准，编号为GB/T 50531-2009，自2009年12月1日起实施。
本标准由我部标准定额研究所组织中国计划出版社出版发行。
中华人民共和国住房和城乡建设部二○○九年九月三日网站统计前言本标准根据原建设部《关于印发＜2006年工程建设标准规范制订、修订计划(第二批)>的通知》(建标[2006]136号)的要求，由国家建筑材料工业标准定额总站会同行业和地方有关工程造价管理机构共同完成。
本标准是在国家有关设备材料划分资料的基础上，结合建设工程实际情况和各行业有关设备材料划分的规定制订的。
本标准共分4章，主要内容有：总则、术语、一般规定、设备材料划分分类。
本标准由住房和城乡建设部负责管理，由国家建筑材料工业标准定额总站负责具体技术内容的解释。
各有关单位在实施本标准过程中，请结合工程实际，注意积累资料，总结经验，如发现需要修改和补充之处，请将意见和有关资料寄交国家建筑材料工业标准定额总站(地址：北京市西城区西直门内北顺城街11号，邮政编码：100035)，以便今后修改。
本标准主编单位、参编单位、主要起草人和主要审查人员名单：主编单位：国家建筑材料工业标准定额总站参编单位：信息产业部电子工程标准定额站冶金工业建设工程定额总站参加单位：住房和城乡建设部标准定额研究所中国建设工程造价管理协会电力工程造价与定额管理总站中国石油总公司工程造价管理中心中国石油化工集团公司工程定额管理站主要起草人：吴佐民陈东薛长立张德清张红娜席小刚舒宇周尚洁张琼刘维陈友林卢立明赵曙平刘梅主要审查人员：霞李自林沈维春网站统计1 总则1.0.1 为统一建设工程计价活动中的设备与材料合理划分，规范建设项目的工程计价，制定本标准。
1.0.2 本标准适用于建设项目在工程计价活动中设备材料的划分，以及设备材料费用的归类和计算。
电控配电用电缆桥架标准
电控配电用电缆桥架标准电控配电用电缆桥架Cable support system for electric control distribution本标准主要是在依据IEC6 1537 23A/300/CD《电气安装用电缆托盘和电缆桥架》的基础上，参考了CECS31: 91《钢制电缆桥架工程设计规范》、JB/T 6743-1993《户内户外钢制电缆桥架防腐环境技术要求》等国内标准，结合我国桥架生产的现状，补充了铝制、玻璃钢制桥架的技术条件和耐火电缆桥架的技术内容，完善了电缆桥架的试验方法，并给出相应的典型图例.电控配电用电缆桥架标准在编写格式与规则上符合GB/T 1.1-1993《标准化工作导则第1单元:标准的起草与表述规则第1部分:标准编写的基本规定》的要求。
电控配电用电缆桥架标准的附录A、附录B、附录C都是提示的附录.电控配电用电缆桥架标准由全国电器附件标准化技术委员会提出并归口。
本标准主要起草单位:天津电气传动设计研究所、北京京安兴达机电设备公司、广州电器科学研究所，本标准主要起草人:崔静、李庆川、侯福泉、罗怀平、陈占平、杨占元、李汇亭。
本标准参加起草单位:鸡西智龙电工有限责任公司、江苏海纬集团有限公司、镇江电器设各厂、中华人民共和国机械行业标准JB/T 10216-2000电控配电用电缆桥架Cable support system for electric control distribution1 范围本标准规定了电控配电用电缆桥架的定义、型号代号、要求、试验方法、检验规则、标志、运输和储存等。
本标准适用于工业与民用建筑室内外、高低压输配电工程的电缆桥架。
2 引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。
在标准出版时，所示版本均为有效。
所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。
GB /T 1 2 -1988 半圆头方颈螺栓GB /T 9 3 -1987 弹簧垫圈GB /T 9 7.1-1985 垫圈GB /T 7 00-1988 碳素结构钢GB /T 1 4 08.1-1999 固体绝缘材料电气强度试验方法工频下的试验(egvIEC60243-1:1988)GB /T 1 4 10-1989 固体绝缘材料体积电阻率和表面电阻率试验方法(egvIEC93:1980)GB /T 1 7 20-1993 漆膜附着力测定法GB /T 1 7 64-1989 漆膜厚度测定法GB /T 2 4 23.4-1993 电工电子产品基本环境试验规程试验Db: 交变温热试验方法(eg vI EC 68 -2- 30: 19 80 )GB /T 2 4 23.17-1993 电工电子产品基本环境试验规程试验Ka:盐雾试验方法(eg vIE C 68- 2- 11: 198 1)GB /T 2 423.46-1997 电工电子产品环境试验第2部分:试验方法试验Ef:撞击摆锤(id t I E C 68 -2 -6 2: 19 91 )GB /T 2 5 75-1989 玻璃纤维增强塑料耐水性试验方法GB /T 3 857-1987 玻璃纤维增强热固性塑料耐化学药品性能试验方法GB tr 3 8 80-1997 铝及铝合金轧制板材GB /T 4 2 08-1993 外壳防护等级(IP代码)(eqvIE C5 29:1989)GB /T 4 9 56-1985 磁性金属机体上非磁性覆盖层厚度测量磁性方法(egvIS02178:1982)GB /T 5 2 70-1985 金属机体上的金属覆盖层(电沉积层和化学沉积层)附着强度试验方法(eg vIS 0 28 19: 198 0)GB /T 5 780-1986 六角头螺栓C级GB /T 6 170-1986 六角螺母A级和B级GB /T 6 892-1986 7:业用铝及铝合金热挤压型材GB /T 7 251.1-1997 低压成套开关设备和控制设备第一部分:型式试验和部分型式试验成套设备(i dt IE C4 39 -1 :19 9 2)GB /T 80 13-1987 铝及铝合金阳极氧化阳极氧化膜的总规范(idtIS07599:1983)GB /T 8 624-1997 建筑材料燃烧性能分级方法国家机械工业局2000-11-29批准2000-12-01实施JB月，10216- 2000GB/T 9978-1988 建筑构件耐火试验方法(egvIS0834:1975)GB/T 10580-1989 固体绝缘材料在试验前和试验时采用的标准条件(eqv IS0212:1971)GB/T 11253-1989 碳素钢和低合金结构钢冷轧薄钢板及钢带GB/T 13384-1992 机电产品包装通用技术条件GB/T 15568-1995 通用型片状模塑料(SMC)JB/T 6743-1993 户内户外钢制电缆桥架防腐环境技术要求3 定义、型号代号3_ 1 定义本标准采用下列定义。
关于电缆桥架与母线槽
目录1 、桥架结构强度的计算方法 (2)2、桥架表面防腐处理方式选择 (3)3、桥架型号表示法 (4)4、布线电缆桥架设计 (6)5、桥架的施工要点 (10)6、耐火电缆与耐火封闭母线的选用 (11)7、电缆桥架工程设计说明 (12)8、电缆桥架的安装布线说明和注意事项 (14)9、电缆桥架的接地 (16)10、电缆桥架支架安装方法 (17)11、电缆桥架各部件名称含义及一般术语 (18)12、母线槽安装 (19)13、母线槽的专业术语 (21)14、母线槽的专业术语 (22)15、大电流封闭母线 (23)16、国内外各类母线 (25)17、应急电源母线的选用和安装 (28)1 、桥架结构强度的计算方法一、托盘式电缆桥架、梯式桥架的强度计算：可将它简化为受均布荷载的简支梁，最大弯矩在跨中，其表达式为：式中q——作用在托盘、梯架上额定均布荷载；L——托盘式桥架、梯型桥架的跨距。
托盘式桥架、梯型电缆桥架架结构的最大弯曲正应力：式中Ko——薄壁结构引起的综合修正系数。
可取1.5；Ymax——托盘、梯架横截面形心0 到最远点的垂直距离；Ix——托盘、梯架横截面对X 轴的惯性矩。
满足托盘、梯架强度要求的条件是：式中[σ]——托盘、梯架材料的许用应力，即为材料的屈服极限σs 除以安全系数1.5 的值。
对Q235A 钢取60×103Pa二、托盘、梯架最大挠度的计算：托盘、梯架按简支梁计算，跨中最大挠度为：式中E——材料的弹性模量。
2、桥架表面防腐处理方式选择电缆桥架表面防腐处理方式选择应按工程环境条件、重要性、耐久性和技术经济性等因素，对桥架选择适宜的防腐处理方式。
一般情况宜按下表选择适于工程环境条件的防腐处理方式。
当采用表中“T”类防腐方式时，应符合（对镀锌镍合金、高钝化等其它防腐处理的桥架，应按有关规定试验验证，并应具有明确的技术质量指标及检测方法。
）要求。
表面防腐处理方式选择3、桥架型号表示法系列：表示规格或规格序号（用阿拉伯数字表示）形式：表示类别种类序号（用阿拉伯数字或英文字母表示）类别：表示结构形式（用中文第一个汉语拼音的大写字头）T为梯架式桥架P为托盘式桥架C为槽式桥架ZH为组合式桥架规格：XQJ 表示电缆桥架系列；DJ 表示大跨距系列电缆桥架型号表示方法:XQJ---形式－－类别－－规格XQJ表示汇线桥架系列形式表示结构形式（用中文第一个汉语拼音的大写字母 T为梯级式、P为托盘式 C 为槽式、ZH为组合式）类别表示类别种类序号（用阿拉伯数字加英语字母表示）规格表示规格或规格序号（用阿拉伯数字表示）电缆桥架尺寸选择与计算:电缆桥架的载荷G总的计算 G总=n1q1+n2+q2+n3q3+......式中：q1、q2、q3......为各电缆每单位长的重量（kg/m）n1、n2、n3......为相应的电缆根数G应小于电缆桥架的允许载荷（参照载荷曲线图表）当电缆桥架在室外或带护罩时，还应计入水载和风载等因素。
选择电缆桥架规格大小的计算公式
选择电缆桥架规格大小的计算公式-桥架设计电缆桥架是用薄钢板冲压而成。
其承载能力具有一定的限度。
否则将会因桥架超载而产生严重形变。
影响桥架的美观和电缆的安全运行。
通常电缆桥架的承载能力是用电缆桥架的载荷特性曲线表示的。
由载荷曲线图可以看出，电缆桥架的载荷能力的大小是一个与桥架规格和支撑距离有关的量。
对应于同一支撑距离和弯凸变形量。
侧面高度大的桥架承载能力大，高度小的桥架承载能力小。
另外当载荷能力划、相同时，对于同一规格的电缆桥架。
支撑距离小的比支撑距离大的弯曲变形量小。
一般情况下电缆桥架每隔l.5～2.0m安装一组支撑架。
在设计计算中，若电缆桥架的实际载荷量用G总表示：则：G总=n1g1 n2g2 n3g3 ……式中：g1 g2、g3……分别为桥架内各种规格型号电缆的单位长度重量。
单位为(kg/m)n1、n2、n3 为同型号规格电缆的根数。
在选取时，生产厂提供的电缆桥架允许载荷量应该大于实际载荷量G总。
当电缆桥架带护罩在室外安装时，还应计人电缆桥架承受的最大冰雪等载荷的影响。
电缆桥架宽度b的确定是随着电力电缆和控制电缆工作制的不同而有所区别。
由于电力电缆在桥架内一般是单层水平排放，所以其安装桥架宽度b为：b=n1(d1+k1)+ n2(d2+k2)+ n3(d3+k3)+……式中：d1、d2、d3……为桥架内各种电缆的外径，单位为mmn1、n2、n3……为上述同种型号规格电缆的根数。
K1、k2、k3……为上述电缆放置时的间距。
其值最小应大于电缆直径的1／4。
一般情况下，控制电缆在桥架内既可以水平排列，也可以堆放。
以其桥架内控制电缆总截面s不超过电缆桥架总截面s。
的40％为原则。
控制电缆的总截面s 为：其中：s1、s2、s3……为桥架内各种控制电缆的截面积(包括护层部分)单位为mm2;d1d2d3……为桥架内各种控制电缆的外径，单位为mm;n1n2n3……为上述同种型号规格电缆的根数。
相应的控制电缆桥架的宽度为b：式中h为电缆桥架的高度，单位为mm。
电缆桥架标准_JB-T10216-2000
电缆桥架标准 JB-T10216-2000作者：admin 发表时间：2008-1-21 16:05:18 阅读：次1 范围本标准规定了电控配电用电缆桥架的定义、型号代号、要求、试验方法、检验规则、标志、运输和储存等。
本标准适用于工业与民用建筑室内外、高低压输配电工程的电缆桥架。
2 引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。
在标准出版时，所示版本均为有效。
所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。
GB/T 12-1988 半圆头方颈螺栓GB/T 93-1987 弹簧垫圈GB/T 97.1-1985 垫圈GB/T 700-1988 碳素结构钢GB/T 1408.1-1999 固体绝缘材料电气强度试验方法工频下的试验(eqvIEC60243-1:1988)GB/T 1410-1989 固体绝缘材料体积电阻率和表面电阻率试验方法(eqvIEC93:1980)GB/T 1720-1993 漆膜附着力测定法GB/T 1764-1989 漆膜厚度测定法GB/T 2423.4-1993 电工电子产品基本环境试验规程试验 Db: 交变温热试验方法(eqvIEC68-2-30:1980)GB/T 2423.17-1993电工电子产品基本环境试验规程试验 Ka: 盐雾试验方法(eqvIEC68-2-11:1981)GB/T 2423.46-1997电工电子产品环境试验第2部分: 试验方法试验Ef: 撞击摆锤(idt IEC68-2-62:1991)GB/T 2575-1989 玻璃纤维增强塑料耐水性试验方法GB/T 3857-1987 玻璃纤维增强热固性塑料耐化学药品性能试验方法GB/T 3880-1997 铝及铝合金轧制板材GB/T 4208-1993 外壳防护等级(IP代码) (eqvIEC 529:1989)GB/T 4956-1985 磁性金属机体上非磁性覆盖层厚度测量磁性方法 (eqvISO 2178:1982)GB/T 5270-1985 金属机体上的金属覆盖层(电沉积层和化学沉积层)附着强度试验方法(eqvISO2819:1980)GB/T 5780-1986 六角头螺栓C级GB/T 6170-1986 六角螺母A级和B级GB/T 6892-1986 工业用铝及铝合金热挤压型材GB/T 7251.1-1997 低压成套开关设备和控制设备第一部分: 型式试验和部分型式试验成套设备(idt IEC439-1:1992)GB/T 8013-1987 铝及铝合金阳极氧化阳极氧化膜的总规范 (idt ISO7599:1983)GB/T 8624-1997 建筑材料燃烧性能分级方法GB/T 9978-1988 建筑构件耐火试验方法 (eqv ISO834:1975)GB/T 10580-1989 固体绝缘材料在试验前和试验时采用的标准条件 (eqv ISO212:1971)GB/T 11253-1989 碳素钢和低合金结构钢冷轧薄钢板及钢带GB/T 13384-1992 机电产品包装通用技术条件GB/T 15568-1995 通用型片状模塑料 (SMC)JB/T 6743-1993 户内户外钢制电缆桥架防腐环境技术要求 3 定义、型号代号3．1 定义本标准采用下列定义。
电气桥架的安装及定额套用
一、桥架的选型及分类：桥架选型不仅要能满足项目现场线缆敷设的需求及其相关规范的规定，同时还要考虑具体项目现场的安装条件，选用合适类型、合适表面处理工艺的钢制电缆桥架，下面我们就从桥架表面处理工艺以及桥架自身结构的不同探讨一下桥架选型。
按桥架表面处理工艺分：1、电镀锌桥架：适用于一般的环境中，由于造价低廉，现场安装方便，既适用于动力电缆的安装，也适用于控制电缆的敷设，是石油、化工、轻工、电视、电讯等方面应用最广泛的一种桥架2、热镀锌电缆桥架：适用于环境较为恶劣的酸碱及潮湿的环境中，耐腐蚀性好、使用寿命长，相对成本稍高3、静电粉末喷涂电缆桥架：可以根据塑粉的颜色加工成各种颜色，色泽美观，并可根据使用的环境不同采用环氧塑粉和聚酯粉，使用范围广泛，造型美观大方4、不锈钢桥架：高耐蚀不锈钢桥架能适用于各种化工企业的酸、碱型大气重腐蚀介质，不仅使用寿命长，而且美观、易清洁，是其他任何材料桥架产品无法替代的。
5、铝合金电缆桥架：采用铝合金型材为主要材料加工而成，角铁电缆支架具有质轻美观，防腐耐用等优点，特别用于高层建筑、现代化厂房使用;6、玻璃钢桥架：由玻璃纤维增强塑料和阻燃剂及其它材料组成，通过复合模压料加不锈钢屏蔽网压制而成。
由于其所选材料具有较低的导热系数及阻燃剂的加入使产品不仅具有耐火隔热性、自熄性，而且具有很高的耐腐蚀性，同时还具有结构轻、耐老化、安全可靠等优点，在一般环境地区，特别是在沿海监雾地区、高湿度和有腐蚀性的环境中，更能显示出它的优势。
（二）、按桥架样式来分，工业与民用建筑常用的有以下几种桥架1、槽式电缆桥架是一种全封闭型电缆桥架，它最适用于敷设计算机电缆、通信电缆、热电偶电缆及其它高灵敏系统的控制电缆的屏蔽干扰和重腐蚀环境中电缆的防护都有较好的效果。
2、梯级式桥架具有重量轻、成本低、造型别具、安装方便、散热、透气性好等优点，特别适用于一般直径大电缆的敷设，特别适用于高、低动力电缆的敷设。
桥架吊架规范
电缆桥架标准 JB-T10216-2000作者：admin 发表时间：2008-1-21 16:05:18 阅读：次1 范围本标准规定了电控配电用电缆桥架的定义、型号代号、要求、试验方法、检验规则、标志、运输和储存等。
本标准适用于工业与民用建筑室内外、高低压输配电工程的电缆桥架。
2 引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。
在标准出版时，所示版本均为有效。
所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。
GB/T 12-1988 半圆头方颈螺栓GB/T 93-1987 弹簧垫圈GB/T 97.1-1985 垫圈GB/T 700-1988 碳素结构钢GB/T 1408.1-1999 固体绝缘材料电气强度试验方法工频下的试验(eqvIEC60243-1:1988)GB/T 1410-1989 固体绝缘材料体积电阻率和表面电阻率试验方法(eqvIEC93:1980)GB/T 1720-1993 漆膜附着力测定法GB/T 1764-1989 漆膜厚度测定法GB/T 2423.4-1993 电工电子产品基本环境试验规程试验 Db: 交变温热试验方法(eqvIEC68-2-30:1980)GB/T 2423.17-1993电工电子产品基本环境试验规程试验 Ka: 盐雾试验方法(eqvIEC68-2-11:1981)GB/T 2423.46-1997电工电子产品环境试验第2部分: 试验方法试验Ef: 撞击摆锤(idt IEC68-2-62:1991)GB/T 2575-1989 玻璃纤维增强塑料耐水性试验方法GB/T 3857-1987 玻璃纤维增强热固性塑料耐化学药品性能试验方法GB/T 3880-1997 铝及铝合金轧制板材GB/T 4208-1993 外壳防护等级(IP代码) (eqvIEC 529:1989)GB/T 4956-1985 磁性金属机体上非磁性覆盖层厚度测量磁性方法 (eqvISO 2178:1982)GB/T 5270-1985 金属机体上的金属覆盖层(电沉积层和化学沉积层)附着强度试验方法(eqv ISO2819:1980)GB/T 5780-1986 六角头螺栓C级GB/T 6170-1986 六角螺母A级和B级GB/T 6892-1986 工业用铝及铝合金热挤压型材GB/T 7251.1-1997 低压成套开关设备和控制设备第一部分: 型式试验和部分型式试验成套设备(idt IEC439-1:1992)GB/T 8013-1987 铝及铝合金阳极氧化阳极氧化膜的总规范 (idt ISO7599:1983)GB/T 8624-1997 建筑材料燃烧性能分级方法GB/T 9978-1988 建筑构件耐火试验方法 (eqv ISO834:1975)GB/T 10580-1989 固体绝缘材料在试验前和试验时采用的标准条件 (eqv ISO212:1971)GB/T 11253-1989 碳素钢和低合金结构钢冷轧薄钢板及钢带GB/T 13384-1992 机电产品包装通用技术条件GB/T 15568-1995 通用型片状模塑料 (SMC)JB/T 6743-1993 户内户外钢制电缆桥架防腐环境技术要求 3 定义、型号代号3．1 定义本标准采用下列定义。
桥架制作计算公式大全
桥架制作计算公式大全
桥架制作涉及多个因素，包括材料厚度、桥架尺寸、弯曲半径等。
以下是一些常用的桥架制作计算公式：
1. 桥架尺寸计算：桥架的尺寸通常由其承载能力和安装空间决定。
例如，电线的直径、电缆的数量和类型、环境温度等因素都会影响桥架的尺寸。
2. 材料厚度计算：桥架的材料厚度取决于桥架的承载能力和工作环境。
一般来说，桥架的材料厚度应该能够承受桥架上所有的电缆重量。
3. 弯曲半径计算：桥架的弯曲半径取决于电缆的类型和大小。
不同的电缆有不同的弯曲半径要求。
4. 承重能力计算：桥架的承重能力取决于桥架的材料厚度、电缆的重量和桥架的尺寸。
一般来说，桥架的承重能力应该能够承受桥架上所有的电缆重量。
5. 开孔尺寸计算：桥架上的开孔尺寸取决于通过桥架的电缆的大小。
一般来说，开孔尺寸应该足够让电缆通过。
以上只是一些基本的计算公式，具体的计算公式可能会根据不同的桥架类型和工作环境有所不同。
如果你需要更详细的计算公式，我建议你去咨询专业的电工或桥梁制造商。
桥架吊架用丝杆规范
桥架：电缆桥架分为槽式电缆桥架、托盘式电缆桥架和梯级式电缆桥架、网格桥架等结构，由支架、托臂和安装附件等组成。
胀缩问题：由于环境温度变化，钢质电缆桥架会出现热胀冷缩的现象。
室外桥架受温度影响较大例如环境最高温度为40℃，最低温度为-20℃，则电缆桥架的最大收缩量按下式求得：Δt=11.2×10-6×60deg(度)×1000mm由此得出结论：温差为60℃时,Δι=0.672mm/m温差为50℃时,Δι=0.560mm/m温差为40℃时,Δι=0.448mm/m工程设计中直线段电缆桥架应考虑伸缩接头，伸缩接头的间距建议按以下取定：当温差为40℃时为50m;当温差为50℃时为40m;接地：根据规范的有关规定，镀锌电缆桥架进行良好的接地。
(1)镀锌电缆桥架直接板每个固定螺栓接触电阻应小于0.005Ω，此时电缆桥架可作为接地干线(喷粉电缆桥架不宜作接地干线)，每个电缆桥架的电阻值可按下式计算：r=ρ·L/S式中：ρ=15×10Ω-6/cm(20℃)；L=长度按100mm计算；S=截面积cm2。
(2)梯架于托盘的单位电阻值见表2。
表2梯架于托盘的单位电阻值(3)电缆槽的单位电阻值见表3(4)当电缆桥架安装连接程整体后，每根梯边(或每个电缆槽)的电阻为：R=L(r+1/3r’)式中：R--梯边，即（电缆槽）全长总电阻（mΩ）；r--梯边单位长度电阻（mΩ/m）荷载特性：1、电缆桥架的荷载电缆桥架的荷载分为静荷载、动荷载和附加荷载。
静荷载是指敷设在电缆桥架内的电缆种类、根数、每根的外径重量/单位长度，按电缆敷设的不同路由分别列表统计。
动荷载是指电缆桥架安装和维护过程中施工维修人员的重量。
对于轻型电缆桥架，一般不考虑动荷载，即不允许在桥架上站(行)人，如果需要考虑站人，则应将跨距适当缩小。
附加荷载仅在室外是指冰雪、风和电磁力所形成的荷载，它与安装场所的地区自然气象条件和带电体的性质有关，设计中应根据各种条件加以计算。
QB T1453-2003电缆桥架 标准
2010国家电缆桥架标准2012-05-27选购桥架技巧2012-06-16如果是选购防火要求的区段内的电缆桥架，可在电缆梯架的托盘内添加具有耐火或难燃性能的板，网等材料构成一个封闭或半封闭式结构，并采取在桥架及其支吊架表面涂刷防火涂层等措施，就可以达到防火的需求。
如果在腐蚀环境中使用，应采用耐腐蚀的刚性材料制造.或采取防腐蚀处理，防腐蚀处理方式应满足工程环境和耐久性的要求。
如果是有需要屏蔽电磁干扰的电缆线路.或油，腐蚀性液体、易燃粉尘等环境要求时.应选用无孔托盘式电缆桥架。
