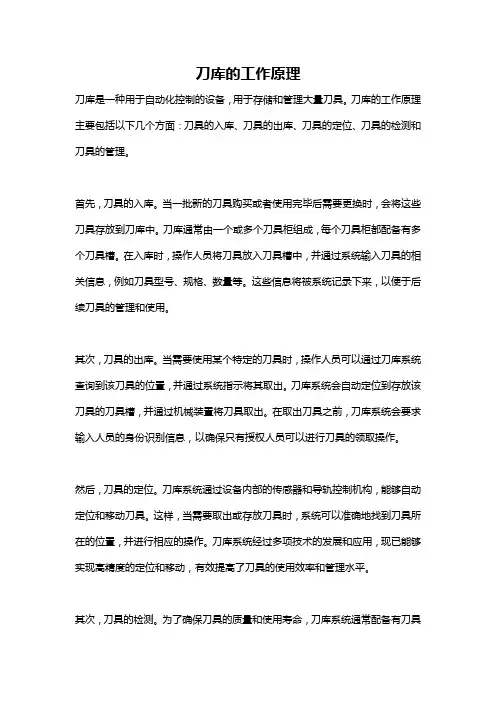

刀库的工作原理

刀库的工作原理刀库是一种用于自动化控制的设备，用于存储和管理大量刀具。

刀库的工作原理主要包括以下几个方面：刀具的入库、刀具的出库、刀具的定位、刀具的检测和刀具的管理。

首先，刀具的入库。

当一批新的刀具购买或者使用完毕后需要更换时，会将这些刀具存放到刀库中。

刀库通常由一个或多个刀具柜组成，每个刀具柜都配备有多个刀具槽。

在入库时，操作人员将刀具放入刀具槽中，并通过系统输入刀具的相关信息，例如刀具型号、规格、数量等。

这些信息将被系统记录下来，以便于后续刀具的管理和使用。

其次，刀具的出库。

当需要使用某个特定的刀具时，操作人员可以通过刀库系统查询到该刀具的位置，并通过系统指示将其取出。

刀库系统会自动定位到存放该刀具的刀具槽，并通过机械装置将刀具取出。

在取出刀具之前，刀库系统会要求输入人员的身份识别信息，以确保只有授权人员可以进行刀具的领取操作。

然后，刀具的定位。

刀库系统通过设备内部的传感器和导轨控制机构，能够自动定位和移动刀具。

这样，当需要取出或存放刀具时，系统可以准确地找到刀具所在的位置，并进行相应的操作。

刀库系统经过多项技术的发展和应用，现已能够实现高精度的定位和移动，有效提高了刀具的使用效率和管理水平。

其次，刀具的检测。

为了确保刀具的质量和使用寿命，刀库系统通常配备有刀具检测设备。

这些设备可以通过多种方式对刀具进行检测，例如测量刀具的尺寸、形状、硬度等物理特性，或者使用光学设备对刀具进行表面检查。

检测结果可以及时反馈到系统，并通过系统对刀具的状态进行记录和分析，以便于及时更换或维修。

最后，刀具的管理。

刀库系统可以对刀具进行全面的管理，包括刀具的购买、入库、出库、定位、检测、维修等环节。

通过系统的记录和分析，可以对刀具的使用情况和寿命进行跟踪和统计，以便于合理安排刀具的使用和更换计划。

此外，刀库系统还可以与企业的生产管理系统进行对接，实现刀具使用情况与生产任务的对应，进一步提高生产效率和管理水平。

总之，刀库是通过自动化控制和信息管理技术，来实现对刀具的存储、检测和管理的设备。

刀库的工作原理

刀库的工作原理
刀库是一种机械设备，其工作原理是通过电机驱动刀具的旋转，并通过机械结构实现刀具的升降和前后移动，从而实现切削、钻孔、铣削等加工操作。

具体来说，刀库通常由一个刀具柄和多个刀片组成。

刀具柄是固定在主轴上的零件，可以通过机械结构向上下移动。

而刀片则是安装在刀具柄上的切削工具，常用的有钻头、铣刀等。

当进行加工操作时，首先通过电机驱动主轴进行旋转。

然后，根据加工需求，刀片会被选中并通过机械结构抬升到工件表面的位置。

接着，刀具柄进行前后移动，使刀片与工件接触。

在刀片旋转的同时，刀片对工件进行切削。

刀库通常配备有控制系统，可以通过数控程序来控制刀库的运行。

操作人员可以在控制系统中设定加工参数，如切削速度、进给速度等。

刀库会根据设定的参数进行加工操作，实现高效精确的加工。

总的来说，刀库的工作原理是通过电机驱动刀具的旋转，机械结构实现刀具的升降和前后移动，从而进行加工操作。

这种自动化的切削工具大大提高了加工效率和加工精度，广泛应用于机械加工领域。

刀库的种类及特点

加工中心刀库种类及特点加工中心的自动换刀装置由存放刀具的刀库和换刀机构组成。

刀库种类很多，常见的有盘式和链式两类。

链式刀库存放刀具的容量较大。

换刀机构在机床主轴与刀库之间交换刀具，常见的为机械手；也有不带机械手而由主轴直接与刀库交换刀具的，称无臂式换刀装置。

加工中心刀库分为圆盘式刀库及机械手刀库两种一、圆盘式刀库圆盘式刀库应该称之为固定地址换刀刀库，即每个刀位上都有编号，一般从1编到12、18、20、24等，即为刀号地址。

操作者把一把刀具安装进某一刀位后，不管该刀具更换多少次，总是在该刀位内。

1. 制造成本低。

主要部件是刀库体及分度盘，只要这两样零件加工精度得到保证即可，运动部件中刀库的分度使用的是非常经典的“马氏机构”，前后、上下运动主要选用气缸。

装配调整比较方便，维护简单。

一般机床制造厂家都能自制。

2. 每次机床开机后刀库必须“回零”，刀库在旋转时，只要挡板靠近（距离为0.3mm左右）无触点开关，数控系统就默认为1号刀。

并以此为计数基准，“马氏机构”转过几次，当前就是几号刀。

只要机床不关机，当前刀号就被记忆。

刀具更换时，一般按最近距离旋转原则，刀号编号按逆时针方向，如果刀库数量是18，当前刀号位8，要换6号刀，按最近距离换刀原则，刀库是逆时针转。

如要换10号刀，刀库是顺时针转。

机床关机后刀具记忆清零。

3. 固定地址换刀刀库换刀时间比较长国内的机床一般要8秒以上（从一次切削到另一次切削）。

4. 圆盘式刀库的总刀具数量受限制，不宜过多，一般40#刀柄的不超过24把，50#的不超过20把，大型龙门机床也有把圆盘转变为链式结构，刀具数量多达60把。

二、机械手刀库机械手刀库换刀是随机地址换刀。

每个刀套上无编号，它最大的优点是换刀迅速、可靠。

1. 制造成本高。

刀库有一个个刀套链式组合起来，机械手换刀的动作有凸轮机构控制，零件的加工比较复杂。

装配调试也比较复杂，一般由专业厂家生产，机床制造商一般不自制。

2. 刀号的计数原理。

加工中心刀库形式

加工中心刀库形式摘要：加工中心有立式、卧式、龙门式等多种，其自动换刀装置的形式更是多种多样，换刀的原理及结构的复杂程度也各不相同，除利用刀库进行换刀外，还有自动更换主轴箱、自动更换刀库等形式。

利用机械手实现换刀，是目前加工中心大量使用的换刀方式。

由于有了刀库，机床只要有一个固定的主轴夹持刀具，有利于提高主轴刚度。

独立的刀库，大大增加了刀具的存储数量，有利于扩大机床的功能，并能较好地隔离各种影响加工精度的因素。

刀库用于存放刀具，它是自动换刀装置中的主要部件之一。

根据刀库存放刀具的数目和取刀方式，刀库可设计成不同类型。

关键词：加工中心自动换刀刀具刀库AbstractMachining center has a vertical, horizontal, gantry, etc, the automatic tool change device form is varied, the principle of tool change and the complexity of the structure are different, in addition to the use of knife library for tool change, and automatically change the spindle box, automatically change the knife library, etc. Using manipulator to realize too change, is the way of tool change is widely used in machining center. Library with the knife, as long as there is a fixed axis machine tool clamping tool, to improve the spindle stiffness. Independent of knife library, greatly increases the storage quantity of cutting tool, which helps to expand the function of machine tool, and can be well isolated various factors that affect the machining accuracy. Knife library to hold the cutting tool, it is one of the main components of automatic tool change device. According to the number of inventory to put the knives and take knife, knife library can be designed into different types.Keywords:processing center automatic tool change the cutting toolknife library1、引言自动换刀数控机床多采用刀库式自动换刀装置。

2024年刀库市场发展现状

2024年刀库市场发展现状概述刀库市场是指经营刀具销售和相关服务的市场领域。

随着社会的发展和人们对刀具的需求逐渐增加，刀库市场也逐渐兴起。

本文将对刀库市场的发展现状进行分析和讨论。

1. 刀库市场的规模刀库市场的规模在不断扩大。

根据市场调研数据显示，近年来刀具需求呈现出增长的趋势。

这主要得益于刀具在各个行业中的广泛应用，如制造业、建筑业、农业等。

因此，刀库市场的规模也在不断扩大，形成了一定的市场需求。

2. 刀库市场的竞争格局刀库市场的竞争格局相对较为激烈。

随着市场规模的扩大，刀具厂商和经销商纷纷进入该市场，增加了市场的竞争程度。

在竞争激烈的市场环境下，企业之间的竞争主要体现在产品质量、价格和售后服务等方面。

优质产品和良好的售后服务成为竞争的关键。

3. 刀库市场的主要发展方向刀库市场的主要发展方向可以总结为以下几点：(1) 产品创新随着科技的不断进步，刀具产品也在不断创新。

许多刀具企业致力于开发新型的刀具产品，如高速钢刀具、钻石刀具等。

这些新型产品具有更高的切割效率、更长的使用寿命和更好的耐磨性，受到市场的欢迎。

(2) 服务升级为了提高竞争力，刀具企业也在不断提升售后服务水平。

例如，提供更便捷的售后服务渠道、延长产品保修期限、提供技术指导等。

这些服务升级措施有助于企业树立良好的品牌形象，提高客户满意度。

(3) 市场拓展由于市场竞争激烈，刀具企业开始注重市场拓展。

除了传统的国内市场，一些企业还将目光投向了国际市场。

他们通过参加国际展览会、与海外经销商合作等方式，积极开拓海外市场，提升企业的市场份额和影响力。

4. 刀库市场的挑战和机遇刀库市场虽然存在着激烈的竞争，但也蕴含着一些机遇和挑战。

(1) 机遇刀库市场的扩大和产品需求的增长为企业提供了机遇。

那些能够及时把握市场需求，提供符合客户需求的产品和服务的企业，将有机会在市场上获得较大的份额和利润。

(2) 挑战刀库市场的竞争激烈给企业带来了诸多挑战。

如何在市场中找到自己的定位，如何保持产品的竞争力，如何提高售后服务水平等都是企业亟待解决的问题。

数控机床刀具及刀库

金属切削加工
数控机床刀具及刀库
1.1 数控机床刀具 1．数控加工对刀具要求（1）刚性好（尤其粗加工刀具），精度高，抗振及热变形小；（2）良好的互换性，便于快速换刀，降低辅助时间，提高加工效率；（3）切削性能稳定、可靠，寿命高，耐热冲击性好；（4）刀具的尺寸、结构便于调整，以减少换刀调整时间；（5）刀具应能可靠地断屑或卷屑，以利于切屑的排出；（6）系列化、标准化、模块化，以利于减少刀具数量，提高刀具利用率，便于编程和对刀具的管理。
图11.19 链式刀库
金属切削加工
在有机械手换刀的机床上，机床数控系统通常具有加工程序的预读功能，在换刀指令执行前，预读功能已经知道待换刀具的信息，并控制刀库将待换刀具输送至换刀位。接到换刀指令后，主轴移动到换刀位，两个机械手爪将主轴上的刀具和刀库中准备好的待换刀具同时拔出，并进行位置交换，完成换刀过程。刀库配置较为灵活，换刀时间短，可实现加工中自动选刀，但是其机械结构和控制系统较为复杂，同时换刀机械手也是加工中心的故障高发点。无机械手换刀刀库机械结构和控制都较为简单，但是换刀时间长，影响加工效率，刀具数量和机床结构形式受影响。
图11.17 铣切时不同加工部位所用铣刀示意图
（2）选择刀片时应应考虑的方面 1）工件材料的类别——主要分为有色金属——铜、铝、钛及其合金；黑色金属——碳钢、合金钢、不锈钢、耐热合金钢、铸铁等；非金属——塑料、木材、橡胶等。 2）工件材料的状况——包括硬度、韧性、组织状态（如铸、锻、轧、粉末冶金、焊接部位）等。 3）切削工艺的类别——主要有车、钻、铣、镗，粗加工、半精加工、精加工、超精加工，内孔、外圆、薄壁，切屑流动状态等。 4）被加工的工件的几何形状——主要影响到连续切削或间断切削、刀具的切入或退出角度、零件精度（包括尺寸、形位公差和表面粗糙度）、加工余量等。 5）要求刀片能承受的切削参数容量——切削深度、进给量、切削速度等切削参数，尤其影响粗加工生产效率。 6）被加工件的生产批量——批量影响刀片的经济寿命。

卧式加工中心的基本构造

卧式加工中心的基本构造
卧式加工中心是一种高精度、高效率的加工设备，其基本构造包括机床主体、主轴、刀库、刀具和控制系统等部分。

机床主体是卧式加工中心的基础结构，其主要由床身、工作台、立柱和横梁等部分组成。

床身采用优质铸铁材料铸造而成，具有足够的刚性和稳定性。

工作台可以进行三维运动，并且可以承受较大的负荷，以保证加工精度和效率。

立柱和横梁则起到支撑和稳定的作用。

主轴是卧式加工中心的核心部件，其主要由主轴箱、主轴头和主轴马达等部分组成。

主轴箱是主轴的安装和固定部位，主轴头则是刀具的安装和固定部位。

主轴马达则是驱动主轴旋转的动力源，其性能和质量的好坏直接影响加工效果。

刀库是卧式加工中心的重要组成部分，其主要功能是存放和更换刀具。

刀库的种类和规格不同，可以根据不同的加工需求进行配置选择。

刀具则是卧式加工中心的加工工具，其种类、尺寸和形状也不同，可以根据不同的加工任务进行选择。

控制系统是卧式加工中心的大脑，其主要由数控系统、伺服系统和传感器等部分组成。

数控系统是实现加工程序自动化控制的核心部分，可以根据用户需求进行编程和操作。

伺服系统则是控制各个轴的运动和精度控制的重要组成部分。

传感器则可以实时监测机床的运行状态，以保证加工的精度和质量。

卧式加工中心的基本构造是相当复杂的，需要各个部分的协同工作才能实现高精度、高效率的加工任务。

了解和掌握其基本构造，可
以更好地进行加工操作和维护保养工作。

数控机床的基本组成与工作原理

数控机床的基本组成与工作原理数控机床是一种通过计算机控制的自动化机械设备，它在现代制造业中起着至关重要的作用。

本文将介绍数控机床的基本组成和工作原理。

一、数控机床的基本组成1. 主机部分：数控机床的主机部分由机床本体、主轴和伺服系统组成。

机床本体是数控机床的主体结构，包括床身、工作台、滑枕等。

主轴是机床用来转动刀具或工件的主要部件。

伺服系统则负责控制主轴和工作台的运动。

2. 数控系统：数控机床的核心部分是数控系统，它由硬件和软件两部分组成。

硬件包括数控装置、输入输出设备和传感器等，而软件则是指数控程序和数控编程软件。

数控系统负责接收和处理指令，控制机床的运动。

3. 刀具系统：数控机床的刀具系统包括刀具、刀柄和刀库等。

刀具是用来加工工件的工具，刀柄则负责固定刀具。

刀库是用来存放刀具的地方，可以根据需要自动更换刀具。

4. 辅助设备：数控机床还需要一些辅助设备来完成加工任务。

常见的辅助设备有冷却液系统、夹具和自动送料装置等。

冷却液系统用来冷却刀具和工件，夹具用来固定工件，而自动送料装置则负责将工件送入机床。

二、数控机床的工作原理数控机床的工作原理可以简单概括为以下几个步骤：1. 编写数控程序：操作人员首先需要编写数控程序，该程序包含了加工工件所需的各种指令和参数。

数控程序可以通过专门的数控编程软件编写，然后通过输入设备输入到数控系统中。

2. 加工准备：在开始加工之前，操作人员需要进行加工准备工作。

这包括选择合适的刀具和夹具，调整机床的工作台和主轴位置，以及设置好冷却液系统和自动送料装置等。

3. 启动数控系统：当加工准备完成后，操作人员可以启动数控系统。

数控系统将根据编写的数控程序，控制机床的运动。

它会发送指令给伺服系统，控制主轴和工作台的运动，同时监测加工过程中的各种参数。

4. 加工工件：一旦数控系统启动，机床就会开始自动加工工件。

数控系统会根据编写的数控程序，控制刀具的进给速度、切削深度和切削速度等。

立式加工中心刀库的原理

立式加工中心刀库的原理立式加工中心刀库是用于自动存放和更换加工中心刀具的设备。

它通过预设的程序和控制系统实现对刀具的自动更换和管理，提高加工中心的生产效率和机床利用率。

立式加工中心刀库的原理主要包括刀具的存放、刀具的捕获、刀具的校正和刀具的更换等几个关键步骤。

下面将对这几个步骤进行详细介绍。

首先是刀具的存放。

立式加工中心刀库内设有一定数量的垂直摆动式刀位，每个刀位可以容纳一个刀具。

刀具安装在刀位上时，需要确保刀具的标准尺寸与刀位的匹配。

在刀库的后部，通常有一个刀具自动上升系统，可以实现对刀具的垂直、水平和角度的精确定位。

其次是刀具的捕获。

刀具的捕获是指将需要更换的刀具从刀库中取出并送往加工中心主轴。

这一过程通常由自动机械手或刀具换刀装置完成。

机械手或换刀装置会根据加工程序的需求，自动识别刀具编号和类型，并从刀库中选取相应的刀具。

再次是刀具的校正。

刀具校正是指将新取出的刀具精确定位到加工中心主轴上，并进行校正操作。

校正操作可以包括刀具长度和半径的测量、对刀具进行补偿，确保加工中心在加工过程中能够准确地控制刀具的位置和切削量。

校正操作通常由加工中心的数控系统和测量装置完成。

最后是刀具的更换。

在加工过程中，当一个刀具失效或需要更换时，刀具库会自动选择合适的刀具进行更换，以保持加工质量和效率。

在更换刀具的过程中，需要保证刀具的定位和校正的准确性，避免刀具损坏和加工误差的发生。

换刀完成后，新的刀具会被放回到刀库中，以备下次使用。

立式加工中心刀库的原理主要依赖于数控技术和自动化控制系统。

通过设定刀具库的参数和程序，可以实现对刀具的快速、准确、自动的管理和更换。

这种自动化的刀具管理系统可以大大提高加工中心的生产效率和机床利用率，减少人工操作的错误和疏忽，提高工作环境的安全性和稳定性。

总之，立式加工中心刀库的原理是通过刀具的存放、捕获、校正和更换等步骤，实现对刀具的自动管理和更换。

这一原理依赖于数控技术和自动化控制系统，可以提高加工中心的生产效率和机床利用率，减少人力成本和加工误差，提高工作环境的安全性和稳定性。

数控机床的结构组成及组成部分的作用

数控机床的结构组成及组成部分的作用数控机床是指通过数控系统控制机床进行加工的一种机床。

它由许多不同的部件组成，每个部件都有着特定的作用。

本文将详细介绍数控机床的结构组成及各组成部分的作用。

一、数控机床的结构组成数控机床的结构主要包括数控系统、机床本体、执行机构和辅助设备等四个部分。

1. 数控系统：数控系统是数控机床的核心部分，负责接收、解释和处理用户输入的加工程序，并将其转化为机床能够执行的运动控制指令。

数控系统通常由硬件和软件两部分组成。

硬件包括中央处理器、输入输出设备、存储设备等，而软件则包括数控程序编辑器、解释器和运动控制算法等。

数控系统的性能和功能对整个机床的加工精度和效率有着重要影响。

2. 机床本体：机床本体是数控机床的主体部分，用于固定和支撑工件和刀具，实现加工运动。

机床本体通常由床身、工作台、主轴箱、进给机构等组成。

床身是机床的主要支撑结构，用于承载各个部件的安装。

工作台是固定工件的平台，通常可以沿X、Y、Z三个方向进行运动。

主轴箱则用于固定和驱动主轴，实现旋转运动。

进给机构负责控制工作台和主轴的运动，实现加工过程中的进给和进给速度控制。

3. 执行机构：执行机构是数控机床实现加工运动的关键部分，主要包括主轴和进给轴等。

主轴是负责旋转的部件，用于驱动刀具进行切削加工。

进给轴则用于控制工作台和刀具在X、Y、Z轴方向的移动。

执行机构的精度和稳定性对加工质量和效率有着重要影响。

4. 辅助设备：辅助设备主要包括刀库、刀具测量装置、冷却液系统等。

刀库用于存放不同类型的刀具，方便刀具的更换和管理。

刀具测量装置则用于测量刀具的尺寸和磨损情况，以便及时更换和修复。

冷却液系统则用于降低加工过程中的温度，提高加工质量和刀具寿命。

二、各组成部分的作用1. 数控系统的作用：数控系统是数控机床的大脑，它负责接收用户输入的加工程序，并将其转化为机床能够执行的运动控制指令。

数控系统具有高精度、高效率、高稳定性的特点，能够实现复杂的加工过程控制，提高加工精度和生产效率。

刀库是数控机床中的重要组成部分

刀库是数控机床中的重要组成部分，主要用于存放加工过程中需要的刀具。

在使用时，刀库能够根据程序的指令自动更换刀具，从而提高加工效率。

本文将介绍刀库的基本知识，包括其分类、结构、工作原理以及维护方法。

一、刀库的分类刀库的分类方式有多种，根据其结构特点和使用方式，可以分为以下几类：1.链式刀库链式刀库是一种常见的刀库类型，其结构类似于链条式输送机。

刀具沿着链条上的插槽放置，通过链条的移动实现刀具的更换。

这种刀库的容量较大，适用于大型数控机床。

2.圆盘式刀库圆盘式刀库是一种较小的刀库，通常用于小型数控机床。

其结构类似于一个圆盘，刀具沿着圆周排列，通过圆盘的旋转实现刀具的更换。

3.机械手刀库机械手刀库是一种自动化程度较高的刀库，通过机械手或机器人等装置实现刀具的更换。

这种刀库的结构复杂，成本较高，但能够提高机床的自动化程度和加工精度。

二、刀库的结构不同类型的刀库结构有所不同，但通常包括以下组成部分：1.刀具存放部分：用于存放刀具的装置，如链条或圆盘上的插槽、机械手抓取刀具的夹具等。

2.驱动部分：用于驱动刀库运动的装置，如链条驱动器、电机、齿轮等。

3.换刀部分：用于实现刀具更换的装置，如机械手、换刀器等。

4.传感器部分：用于检测刀具位置和数量的传感器，如光电传感器、限位开关等。

三、刀库的工作原理不同类型的刀库工作原理也有所不同，以下是常见的几种刀库的工作原理：1.链式刀库链式刀库的工作原理是通过链条驱动器驱动链条转动，将需要更换的刀具移动到换刀位置。

然后，机械手或换刀器将旧刀具从主轴取下，再将新刀具装载到主轴上。

2.圆盘式刀库圆盘式刀库的工作原理是通过电机驱动圆盘旋转，将需要更换的刀具移动到换刀位置。

然后，机械手或换刀器将旧刀具从主轴取下，再将新刀具装载到主轴上。

3.机械手刀库机械手刀库的工作原理是通过机械手或机器人装置实现刀具的自动更换。

机械手能够自动识别和抓取刀具，通过高精度的定位和运动控制系统实现快速、准确的换刀操作。

刀库安装及调试方法

刀库安装及调试方法刀库是机械加工中使用的一种工具刀具储存设备，用于存放和管理各种刀具和刀片。

安装和调试刀库的过程需要注意一些细节，下面将详细介绍刀库的安装和调试方法。

1.准备工作在开始安装刀库之前，我们需要进行一些准备工作。

首先，确定刀库的位置和安装高度，通常刀库应安装在机床右侧、接近主轴处，以方便取刀和更换刀具。

2.安装刀库机架将刀库机架与机床的工作台面对齐，使用螺栓将机架固定在机床上。

确保机架安装牢固，不会因为刀具的重量而晃动或摇摆。

3.安装刀库箱体将刀库箱体放置在机架上，确保刀库箱体与机架之间的连接牢固。

可以使用螺栓或其他固定装置进行固定。

4.连接电源将刀库的电源线连接到机床的电源上，确保电源线接触良好，并且不会因为移动而掉落或断开。

5.安装气动系统如果刀库有气动系统，需要根据设备的要求进行气源的连接和安装。

确保气源管路正常，无泄漏或堵塞现象。

6.安装刀具和刀片在刀库箱体内部安装刀具和刀片。

根据刀具的尺寸和形状，选择合适的刀具槽，将刀具插入刀具槽中。

注意确保刀具和刀片的安装正确，刀具刀片的尖端不应该接触到刀库箱体的壁板，以免造成损坏。

7.刀库调试在安装完刀具和刀片后，需要对刀库进行调试，确保刀具能够正常工作。

调试刀库的步骤如下：7.1启动刀库电源，确保刀库的电源指示灯亮起，并且没有异常报警。

7.2调试刀具夹紧力度。

通过调整刀库上的夹紧装置，使刀具能够夹紧并固定在刀库中。

7.3调试刀具换刀功能。

通过操作刀库面板上的换刀按钮，观察刀库的换刀动作是否正常。

注意观察刀具夹紧装置和刀具换刀台之间是否有干涉或碰撞现象。

7.4调试刀片供给功能。

通过操作刀库面板上的刀片供给按钮，观察刀片供给装置的动作是否正常。

注意观察刀片供给装置与刀库箱体之间是否能够顺畅运动，不会出现卡滞现象。

8.完成调试在调试刀库过程中，需要根据实际情况对刀库进行调整和优化，以确保刀库能够正常工作和满足加工要求。

调试完成后，需要将刀库的固定螺栓重新拧紧，并对刀具和刀片进行保养和清洁。

刀库及刀库结构

1．在数控机床中刀库的完整涵义？答：说到数控机床中的加工中心，必然要提到刀库，实际它是对整个自动换刀系统的总称。

而刀库只是这个系统中最形象也是最重要的一个部分。

这个系统应包括刀库、刀具交换机构，以及相关的控制元件。

2．刀库有哪几种结构形式，它们的特点是什么？答：刀库的容量、布局，针对不同的加工中心，其形式也是五花八门。

但是根据刀库所需的容量和取刀方式主要分以下几种：1)单盘式刀库及无机械手换刀机构单盘式刀库俗称斗笠式刀库（像个大斗笠），一般只能存16～24 把刀具。

不能太多，太多的话这个“斗笠”就太大了，放不下了。

这种斗笠式刀库在换刀时整个刀库向主轴移动。

当主轴上的刀具进入刀库的卡槽时，主轴向上移动脱离刀具，这时刀库转动。

当要换的刀具对正主轴正下方时主轴下移，使刀具进入主轴锥孔内，夹紧刀具后，刀库退回原来的位置。

2)链式刀库及换刀机械手链式刀库的特点是存刀多。

一般都在20 把以上，多的可以存100 把。

它是通过链条将要换的刀具传到指定位置。

由机械手把刀装到主轴上，全部换刀动作均采用电动机加机械凸轮的结构。

结构简化、工作可靠，但是价格很高。

斗笠式刀库的换刀时间为5～7 秒，而机械手的换刀时间是2～3 秒。

斗笠式的刀库的换刀时间虽说比机械手慢，可它不过也只有5～7 秒的时间。

作为中国的企业这种效率完全可以接受了。

所以要选哪种刀库关键还是看您的加工对象一般需要多少把刀。

对于刀库本身的品质，由于现在的刀库已经是专业化社会化生产。

所以无论生产数控机床的厂家是多么大，其刀库都是买来的。

所以不管数控机床生产厂家的规模大还是小，就刀库及换刀装置而言都是在同一起跑线上的。

刀库类型及刀具的选择与识别

❖ 采用这种自动换刀系统，需要增加刀具的自动夹紧、放松机构、刀具运动及定位机构，常常还需要有清洁刀柄及刀孔、刀座的装置，因而结构复杂。换刀过程动作多、换刀时间长。同时，影响换刀工作可靠性因素是也较多。
二．刀库类型及刀具的选择与识别
（一）刀库类型
❖ 刀库是自动换刀装置中主要部件之一，其容量及具体结构对数控机床的设计有很大影响。
❖ 为了改善主轴结构的工艺性，整个主轴部件装在套筒内，只要卸去螺钉，就可将整个主轴部件抽出。
❖ 这种换刀装置存储刀具的数量少，适用于加工较简单的工件，其优点在于省去了自动松、夹，卸刀、装刀以及刀具搬运等一系列的复杂操作，从而缩短了换刀时间，并提高了换刀的可靠性。但是由于空间位置的限制，使主轴部件结构不能设计得十分坚实，因而影响了主轴系统的刚度。为了保证主轴的刚度，必须限制主轴数目，否则将使结构尺寸大大增加。因此，转塔主轴头通常只适应于工序较少，精度要求不太高的机床，例如数控钻床、铣床等。
1．顺序选择方式
❖ 刀具的顺序选择方式是将刀具按加工工序的顺序，依次放人刀库的每一个刀座内。每次换刀时，刀库按顺序转动一个刀座的位置，并取出所需要的刀具。已经使用过的刀具可以放回原来的刀座内，也可以按顺序放入下一个刀座内。采用这种方式不需要刀具识别装置，而且驱动控制也较简单，可以直接由刀库的分度来实现。因此，刀具的顺序选择方式具有结构简单，工作可靠等优点。但由于更换不同工件时，必须重新排列刀库中的刀具顺序。刀库中的刀具在不同的工序中不能重复使用，因而必须相应地增加刀具的数量和刀具的容量，这样就降低了刀具和刀库的利用率。此外，装刀时必须十分谨慎，如果刀具不按顺序装在刀库，将会造成严重事故。
（2）刀座编码方式这种编码方式对刀库中每个刀座都进行编码，刀具也编号，并将刀具放到与其号码相符合的刀座中。换刀时刀库旋转，使各个刀座依次经过识刀器，直至找到规定的刀座，刀库便停止旋转。由于这种编码方式取消了刀柄中的编码环，使刀柄结构大为简化。因此，刀具识别装置的位置不受刀柄尺寸的限制，而且可以放在较适当的位置。另外，在自动换刀过程中必须将用过的刀具放回原来的刀座中，增加了换刀的动作。与顺序选刀的方式相比，刀座编码的突出移动是刀具在加工过程中可以重复使用。 ❖ 图7-44所示为圆盘刀库的刀座编码装置。在圆盘的圆周上均布若干个刀座，起外侧边缘上装有相应的刀座编码块1，在刀库的下放装有固定不动的刀座识别装置2。刀座编码的识别与上述刀具编码的识别原理完全相同（3）编码附件方式编码附件方式可分为编码钥匙、编码卡片、编码杆和编码盘等，其中应用最多的是编码钥匙。这种方式是先给刀具都缚上一把表示该刀具号的编码钥匙，当把个刀具尊放倒戈刀库中时。识别装置可以通过识别刀具上的号码来选取该钥匙旁边的刀具。

刀库类型及刀具的选择与识别

刀库类型及刀具的选择与识别刀具是人类最早使用的工具之一，随着时间的推移，刀具的种类也越来越丰富。

在现代社会中，各种类型的刀具被用于不同的领域和任务，如户外探险、军事作战、烹饪等。

本文将介绍一些常见的刀库类型及其刀具的选择与识别。

1. 户外刀库：户外刀具通常用于野外探险、露营、徒步旅行等活动。

常见的户外刀具包括瑞士军刀、多功能刀、战术折刀等。

在选择户外刀具时，需要考虑刀刃材质（如不锈钢）、刀身材料（如铝合金或钛合金）、刀刃形状（如剪刀式、刀剑式）等因素。

同时，刀具的大小、重量、便携性也是选择的考虑因素。

2. 厨房刀库：厨房刀具主要用于烹饪和食材加工。

常见的厨房刀具包括菜刀、切菜刀、水果刀、剥皮刀等。

在选择厨房刀具时，需要考虑刀刃材质（如高碳不锈钢）、刀柄材料（如木质或塑料）、刀刃形状（如平面刃、凹槽刃）等因素。

同时，刀具的刀刃锐度、手感舒适性也是选择的考虑因素。

3. 野外生存刀库：野外生存刀具主要用于野外求生、打猎、野外工作等任务。

常见的野外生存刀具包括生存刀、砍刀、野外斧头等。

在选择野外生存刀具时，需要考虑刀刃材质（如碳钢或不锈钢）、刀柄材料（如双层尼龙夹克）、刀刃形状（如锯齿状、切割型）等因素。

同时，刀具的耐久性、便携性、防滑性也是选择的考虑因素。

4. 军事刀库：军事刀具主要用于军事行动、野外作战、生存训练等任务。

常见的军事刀具包括军刀、战术刀、刀枪套装等。

在选择军事刀具时，需要考虑刀刃材质（如高碳不锈钢、陶瓷）、刀柄材料（如玻璃纤维增强尼龙）、刀刃形状（如双刃、直刃）等因素。

同时，刀具的可靠性、防腐蚀性、防水性也是选择的考虑因素。

不论是选择何种类型的刀具，识别其品质和真伪也是很重要的。

以下是一些常见的识别方法：1. 观察刀刃，优质刀刃应该具备锋利、光滑、坚固的特点。

2. 检查刀柄，好的刀柄应该舒适、防滑、坚固，能提供良好的握持感。

3. 对比重量，合格的刀具应该具备适当的重量，不过轻也不过重。

车床刀库管理制度

车床刀库管理制度为了规范车床刀具的使用和管理，提高生产效率，降低安全风险，制定车床刀库管理制度，以确保车床刀具的安全和充分利用。

一、车床刀库的责任人员1. 刀库管理员：负责车床刀具的购买、分类、存储和管理，确保刀具的安全和有效使用。

2. 车床操作人员：负责车床刀具的正确使用，按照规定使用刀具，保持刀具的完好和清洁。

3. 车床管理员：负责车床刀具的领用和归还，监督车床操作人员的刀具使用情况。

二、车床刀库的规范管理1. 刀具的购买：根据车床的需要，由刀库管理员根据生产计划采购合适的刀具，并保证刀具的质量。

2. 刀具的分类：根据不同的车床需求，刀库管理员将刀具做好分类，方便车床操作人员选择和使用。

3. 刀具的存储：刀库管理员负责刀具的存储和整理，确保刀具放置整齐，易于查找和取用。

4. 刀具的检查：刀库管理员定期检查刀具的磨损情况，及时更换磨损严重的刀具，确保刀具的正常使用。

5. 刀具的清洁：车床操作人员在使用完刀具后应及时清洁刀具，并放回指定位置，保持刀具的清洁和整洁。

6. 刀具的维护：刀库管理员负责对刀具进行定期维护和保养，延长刀具的使用寿命。

7. 刀具的报废：刀库管理员定期检查刀具的使用寿命，对严重磨损的刀具报废处理，保证车床刀具的质量。

三、车床刀具的使用规定1. 车床操作人员应按照规定的程序领取刀具，并在使用前检查刀具的质量和磨损情况，确保刀具的安全和有效使用。

2. 车床操作人员在使用刀具时应注意操作规程，避免刀具的不正确使用，保护刀具的质量和延长其使用寿命。

3. 车床操作人员在使用完刀具后应及时清洁刀具，并按照规定的位置放回刀库，确保刀具的整洁和安全。

4. 车床操作人员在发现刀具有磨损或损坏时，应及时报告刀库管理员进行更换，避免造成安全事故。

5. 车床操作人员在使用刀具过程中，如遇到异常情况应及时停机检查，确保车床刀具的安全使用。

四、车床刀库的安全管理1. 刀库管理员应严格管理刀具的存储位置，确保刀具的整齐和安全。

数控机床刀库知识

数控机床刀库知识1刀库的功能在自动换刀装置中，刀库是最主要的部件之一。

刀库是用来贮存加工刀具及辅助工具的地方。

其容量、布局以及具体结构，对数控机床的设计都有很大影响。

2刀库的形式根据刀库的容量和取刀的方式，可以将刀库设计成各种形式。

常见的形式有如下几种。

（一）直线刀库刀具在刀库中是直线排列，如图a所示。

其结构简单，刀库容量小，一般可容纳8～12把刀具，故较少使用。

此形式多见于自动换刀数控车床，在数控钻床上也采用过此形式。

（二）圆盘刀具此形式存刀具少则6～8把，多则50～60把，其中有多种形式。

（1）如图b所示的刀库中，刀具径向布局，占有较大空间，刀库位置受限制，一般置于机床立柱上端，其换刀时间较短，使整个换刀装置较简单。

（2）如图c所示的刀库中，刀具轴向布局，常置于主轴侧面。

刀库轴心线可垂直放置，也可以水平放置，此种形式使用较多。

（3）如图d所示的刀库中，刀具与刀库轴心线成一定角度（小于90o）呈伞状布置，这可根据凯威凯达机床的总体布局要求安排刀库的位置，多斜放于立柱上端，刀库容量不宜过大。

上述三种圆盘刀库是较常用的形式，其存刀量最多为50～60把，存刀量过多，则结构尺寸庞大，与机床布局不协调。

为进一步扩大存刀量，有的机床使用多圈分布刀具的圆盘刀库，如图e所示；多层圆盘刀库，如图f所示；多排圆盘刀库，如图g所示。

多排圆盘刀库每排4把刀，可整排更换。

后三种刀库形式使用较少。

（三）链式刀库链式刀库是较常用的形式。

这种刀库刀座固定在环形链节上。

常用的有单排链式刀库，如图h所示。

这种刀库使用加长链条，让链条折叠回绕可提高空间利用率，进一步增加存刀量，如图i所示。

链式刀库结构紧凑，想学UG编程就加群726236503免费获取教程，刀库容量大，链环的形状可根据机床的布局制成各种形状。

同时也可以将换刀位突出以便于换刀。

在一定范围内，需要增加刀具数量时，可增加链条的长度，而不增加链轮直径。

因此，链轮的圆周速度（链条线速度）可不增加，刀库运动惯量的增加可不予考虑。

刀库及刀具的选择方式

刀库及刀具的选择方式
刀库：刀库是自动换刀装置中最主要的部件之一，其容量、布局及具体结构对数控机床的设计有很大影响。

根据刀库所需要的容量和取刀方式，可以将刀库设计成多种形式，列出了常用的几种。

是但盘式刀库，为适应机床主轴的布局，刀库的刀具轴线可以按不同的方向配置，是刀具可作90°翻转的圆盘刀库，采用这种结构能够简化取刀动作，单盘式刀库的结构简单，取刀也较为方便，因此应用最为广泛，但由于圆盘尺寸受限制，刀库的容量较小，当需要存放更多数量的刀具时，可以采用形式的刀库，它们充分利用了机床周围的有效空间，使刀库的外形尺寸不不致过于庞大，是鼓轮弹仓式又称刺猬式刀库，其结构十分紧凑，在相同的空间内，它的刀库容量较大，但选刀和取刀的动作较复杂，是链式刀库，其结构有较大的灵活性，存放刀具的数量也较多，选刀和取刀动作十分简单，当链条较长时，可以增加支承链轮的数目，使链条折回绕，提高了空间利用率。

分别为多盘式和格子式刀库，它们虽然也具有结构紧凑的特点，但选刀和取刀动作复杂，较少应用。

中国传动设备网
在设计多工序自动换刀数控机床时，应当合理地确定刀库的容量，根据对车削、铣削和钻削所需刀具数的统计，绘成了曲线，曲线表明，在加工过程中经常使用的刀具数目并不是很多，对于钻削加工，用14把刀具就能完成约80%的工件加工，即使要求完成90%的工件加工。

如果不从实际加工需要出发，盲目地加大刀库容量，将会使刀库的利用率很低，结构过于复杂，造成很大的浪费，从使用的角度来看，刀库的容量一般取10~60，但随着加工工艺的发展，目前刀库的容量似乎有进一步增大的趋势。

按数控刀具的选择方式，按数控装置的刀具选择指令，从刀库中挑选各工序所需要的刀具的操作称为自动选刀。

第五节刀库装刀规范

第三章—工件加工准备
第五节刀库装夹规范
1.根据程序单配备的刀具，装刀库前，必须查看操作面板的主轴刀号，与备用刀具刀号，以免装入重复刀号，出现撞刀现象。

2.装刀库前，应用抹布擦拭刀柄与主轴的配合部分，确保刀柄干净，并擦拭刀库定位面，保证无杂物。

3.刀柄与刀库配合分正反两定位面，配刀工必须分清，V55与其它机床的定位装夹面相反，HSK刀柄有刀库定位槽。

BT40、BT50刀柄两面定位槽相同。

4.刀库装刀，要与操作工配合，确认机床不执行换刀指令时方可执行。

5.双手平拿刀柄，对准刀库位置，用力平稳推进，完成后，用手抓刀柄，并向顺时针、逆时针方向旋转，最后确认刀柄装入定位面内。

6.整个过程完成后，应关闭刀库门，按下刀库复位键（或刀库OFF键）。
