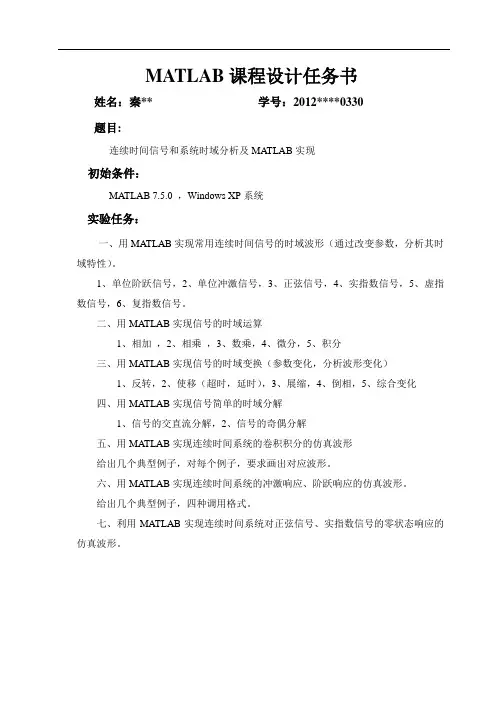

MATLAB课程设计任务书姓名:秦** 学号:2012****0330题目:连续时间信号和系统时域分析及MATLAB实现初始条件:MATLAB 7.5.0 ,Windows XP系统实验任务:一、用MATLAB实现常用连续时间信号的时域波形(通过改变参数,分析其时域特性)。

1、单位阶跃信号,2、单位冲激信号,3、正弦信号,4、实指数信号,5、虚指数信号,6、复指数信号。

二、用MATLAB实现信号的时域运算1、相加,2、相乘,3、数乘,4、微分,5、积分三、用MATLAB实现信号的时域变换(参数变化,分析波形变化)1、反转,2、使移(超时,延时),3、展缩,4、倒相,5、综合变化四、用MATLAB实现信号简单的时域分解1、信号的交直流分解,2、信号的奇偶分解五、用MATLAB实现连续时间系统的卷积积分的仿真波形给出几个典型例子,对每个例子,要求画出对应波形。

六、用MATLAB实现连续时间系统的冲激响应、阶跃响应的仿真波形。

给出几个典型例子,四种调用格式。

七、利用MATLAB实现连续时间系统对正弦信号、实指数信号的零状态响应的仿真波形。

目录1 MATLAB简介 (1)1.1 MATLAB设计目的 (1)1.2 MATLAB语言特点 (1)2常用连续时间信号的时域波形 (1)2.1单位阶跃信号 (1)2.2单位冲激信号 (2)2.3正弦信号 (3)2.4实指数信号 (4)2.5虚指数信号 (5)2.6复指数信号 (6)3 连续时间信号的时域运算 (7)3.1相加 (7)3.2相乘 (8)3.3数乘 (9)3.4微分 (10)3.5积分 (11)4.1反转 (12)4.2时移 (13)4.3展缩 (14)4.4倒相 (15)4.5综合变化 (16)5连续时间信号简单的时域分解 (17)5.1信号的交直流分解 (17)5.2信号的奇偶分解 (19)6连续时间系统的卷积积分的仿真波形 (20)7连续时间系统的冲激响应、阶跃响应的仿真波形 (23)7.1 IMPULSE()函数 (23)7.2 STEP()函数 (27)8连续时间系统对正弦信号、实指数信号的零状态响应的仿真波形 (31)8.1 正弦信号的零状态响应 (31)8.2 实指数信号的零状态响应 (32)9小结 (34)1 MATLAB简介1.1 MATLAB设计目的深入研究连续时间信号和系统时域分析的理论知识。
