高压开关柜温度监测系统
开关柜温度在线监测方案V2.0
开关柜温度在线监测技术方案珠海一多监测科技有限公司二〇一七年十二月目录1 概述 (1)2 监测范围 (1)3 总体方案 (1)3.1 系统拓扑图 (2)3.2 监控中心 (2)3.3 通讯方案 (2)4 传感器配置 (3)4.1 配置原则 (3)4.2 现场安装 (3)4.2.1 高压开关柜 (3)5 主要监测设备 (5)5.1 复合型无源无线电气量传感器 (5)5.2 测温接收模块 (7)5.2.1 接收模块功能 (7)5.3 监测工作站 (8)6 系统功能 (8)6.1 主要功能 (8)6.2 历史分析 (10)6.3 智能告警 (11)开关柜温度在线监测1概述开关柜是变电站的主要设备之一，在整个电力系统安全运行中起着举足轻重的作用。
开关柜事故起因多为开关柜动触头、静触头、电缆接头、等处的虚接、材料老化、磨损、过载等原因造成接触电阻过大，运行中过热，最后导致绝缘烧损，形成线间或相间短路，瞬间引发火灾。
传统对开关柜的监测主要采用定期人工巡检方式。
由于巡检间隔时间长，受人为因素影响大，且无法检查设备内部接点的温升情况，已无法满足供电可靠性的要求，无法适应现代变电设备的运行管理的需求，因此急需对现行的预防性维修制进行根本的变革，其发展方向必然是采用在线监测及诊断技术。
珠海一多监测科技有限公司是设备状态监测行业的领先企业，针对开关柜接点温度监测的需要，推出的开关柜温度在线监测系统，对开关柜动触头、静触头、电缆接头等容易发生异常温升的部位，采用接触式温度传感器实时检测被测点温度，解决设备带电运行状态下温度在线监测问题。
2监测范围本项目对高压开关柜的接点温升状况和负载电流进行在线监测。
监测数据通过就地集中显示装置集中接收后再上传到控制室。
3总体方案开关柜温度在线监测系统具有电气接点温度和负载电流在线监测功能，主要在线监测开关柜断路器一次插头、电缆接头等电气连接部位的温度和电流。
监测数据采用无线传输的方式集中接收后上传到监控室进行集中监控，实时监测和预警。

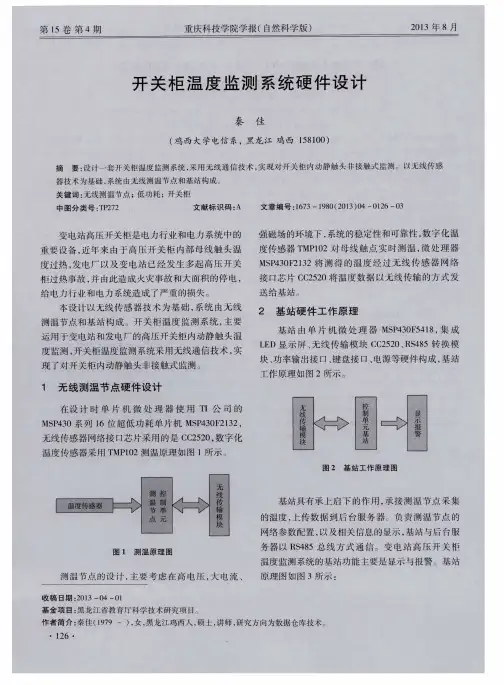

开关柜温度监测系统硬件设计
单片机在受到强干扰 时， 很容易造成程序计数
器Ｐ Ｃ值 改变 ， 破 坏程 序 正 常运 行 。针 对 该 问题 ， 在 程 序 的关键 语句 加入 空 操 作 指令 Ｎ Ｏ Ｐ ， 并设计看 门 狗 电路 防止 出现 程序 跑飞或 死机 等现 象 ； 另外 ， 要 特 别 注 意对 中断 的处 理 ， 为没 有 用 到 的 中断源 编 写 相 应 的处 理程 序 ， 保 证 由于干 扰而 触发这 些 中断 时 ， 程 序 在执 行完 错误 的 中断 处 理程 序 之 后 ， 仍 然 可 以 正 常返 回到 主程 序 献
苑舜． 高压开关设备状态监测与诊 断技 术［ Ｍ］ ． 北京 ： 机
械 工业 出版 社 ． ２ ０ ０ １ ： １ － ５ ．
４ 结
语
［ ２ ］ 陈化钢 ． 高压开关电器故障诊 断与处理［ Ｍ］ ． 北京 ： 中国
水 利 水 电 出版社 ， ２ ０ ０ ｏ ．
我 国电力 行业对 其 电气设 备 的安全 使用 并未 给
予相应的重视 ， 长期 以来电力 系统 中的电气设备陈
旧， 性 能差 ， 并 且 技 术落 后 容 易造 成 设 备损 坏 ， 不 仅 对人 身安 全造 成 威胁 ， 更 直 接影 响社 会 的 安定 和 国 家 的社会 及经 济 的建设 。我 国 电力 行业 事故 率 明显
［ ３ ］ 刘万顺． 电力系统复杂故障分析 ［ Ｍ］ ． 北京 ： 中国电力 出
版社 ． １ ９ ９ ８ ．
［ ４ ］ 陈振生． 智 能化 高压 开关 电器的在 线诊 断技 术 ［ Ｊ ］ ． 电
器 与 电 力设 备 ， ２ ０ ０ １ （ ９ ） ： ４ ２ ４３ ．
Ｔｈｅ Ｄｅ ｓ ｉ ｇ ｎ ｏ ｆ Ｓ ｗｉ ｔ ｃ ｈ ｇ ｅ ａ ｒ Ｔｅ ｍｐ ｅ ｒ ａ ｔ ｕ ｒ ｅ Ｍｏ ｎ ｉ ｔ ｏ ｒ ｉ ｎｇ Ｓ ｙ ｓ ｔ ｅ ｍ ｉ ｎ Ｈａ ｒ ｄ ｗａ ｒ ｅ
10kV开闭所站用变温度在线监测系统技术条件书
10KV开闭所站用变加装
在线监测装置（系统）
技
术
条
件
书
重庆市电力公司城区供电局
二0一一年八月
货物需求一览表
交货时间：2011年8月 15日交货地点：甲方指定地点
目录
1总则 (3)
2主要技术参数 (4)
2.1使用环境条件 (4)
2.2技术规范 (4)
2.2.1 系统功能及要求 (4)
2.2.2 软件功能 (5)
2.2.3 技术参数 (6)
2.2.3.1 温度采集模块技术参数： (6)
2.2.3.2 温度监控主机参数： (6)
3质量体系 (6)
4质量保证文件 (6)
5责任 (6)
6技术服务 (7)
1总则
1.1 本技术条件书适用于10kV开闭所的环氧树脂浇注干式变压器的温度及烟雾在线监测系统的性能、系统设计及试验等方面的技术要求。
1.2 投标厂商提供的装臵技术规范应与本技术条件要求一致。
1.3 投标厂商应按本技术条件书及所列的标准要求提供高质量产品及相应服务，对有国家强制性标准的项目必须达到其所规定要求，并且要满足人身安全和劳动保护条件。
1.4 投标厂商须执行本技术条件书所列标准，如有矛盾时，按较高标准执行。
1.5 投标厂商提供的产品与本技术条件书和标准要求有差异，须将差异填入附件“差异表”中。
高压开关柜的在线监测与故障诊断技术（三篇）
高压开关柜的在线监测与故障诊断技术高压开关柜是电力系统中重要的电气设备之一，用于控制和保护电力系统中的电器设备。
其在线监测与故障诊断技术的研究和应用对于确保电力系统的稳定运行和故障快速处理具有重要意义。
本文将从高压开关柜的在线监测技术和故障诊断技术两个方面展开论述。
高压开关柜的在线监测技术是指通过传感器和数据采集装置将开关柜的运行状态参数进行实时监测，并通过远程通信技术传输到监控中心，进行实时分析和监控。
其主要包括以下几个方面的内容：第一，温度监测。
高压开关柜中的电器设备在运行时会产生一定的热量，如果温度过高可能导致设备失效或发生故障。
因此，通过设置温度传感器对高压开关柜的关键部位进行温度监测，可以及时发现异常情况并进行预警。
第二，电流监测。
高压开关柜中的电流是电力系统正常运行的基本依据，通过安装电流传感器对高压开关柜中电流进行实时监测，可以掌握设备的运行状态，提前预防设备过载或短路等故障的发生。
第三，压力监测。
高压开关柜中的气体压力是其正常运行的重要参数，通过安装压力传感器对高压开关柜中的气体压力进行监测，可以及时发现气体泄漏或压力异常，防止设备损坏或发生爆炸等事故。
第四，湿度监测。
高压开关柜中的湿度会影响设备的绝缘性能和运行稳定性，通过安装湿度传感器对高压开关柜中的湿度进行监测，可以及时发现湿度过高或过低的情况，采取相应的措施保障设备的正常运行。
高压开关柜的故障诊断技术是指通过监测和分析高压开关柜运行时产生的信号，判断设备是否存在故障，并通过相应的算法和方法对故障进行诊断和定位。
其主要包括以下几个方面的内容：第一，振动分析。
高压开关柜在运行时会产生一定的振动信号，通过对振动信号进行分析，可以判断设备是否存在运行不稳定、松动或其他故障。
第二，红外热像技术。
通过红外热像仪对高压开关柜的外观进行拍摄，可以观察设备局部温度分布情况，通过温度异常点的识别和定位，判断设备是否存在故障。
第三，气体分析。
高压开关柜在运行时会产生一定的气体，通过对开关柜内气体的成分和浓度进行分析，可以判断设备是否存在绝缘失效、短路故障等情况。
基于工业DTU 电力开关柜温度检测系统方案
基于工业DTU 电力开关柜温度检测系统方案一、概述高压开关柜作为电力系统中非常重要的电气设备。
现代电力系统对电能质量的要求越来越高，相应地对高压开关柜的可靠性也提出了更高的要求。
随着电网的发展和设备技术的提高，10，35kV系统开关柜在电网中已大量使用。
而开关柜的内部过热现象已成为开关柜使用中的常见问题，由于开关柜体的密闭性，在一些负荷较重的地区，存在开关柜的温升超标问题。
开关柜的温升超标，直接影响设备的安全稳定运行，而且，过热问题是一个不断发展的过程，如果不加以控制，过热程度会不断加剧，并对绝缘件的性能及设备寿命产生很大的影响。
所以在高压开关柜中，选用DTU 进行监测系统制作，是必不可少的。
二、系统组成系统由硬件和软件两部分组成。
硬件部分主要包括无线温度传感器、无线温度监测仪、无线数传终端（DTU）、后台管理计算机等设备和其它附件组成。
软件部分包括应用软件和系统支持软件，应用软件包括测温服务软件、变电站监测后台软件、通信处理软件等，系统软件包括操作系统、数据库系统等。
测温系统由无线测温终端、无线测温集中器、4G DTU传输模块和温度监控中心构成。
无线测温终端负责对高压开关柜内的温度进行采集，并通过无线ZigBee传输模块进行实时发送数据。
无线测温集中器负责对数据的接收、处理，并通过RS485总线将数据传输给变电站管理中心。
管理中心的计算机软件实现监测数据的显示和数据库的访问，以便集中管理和最优控制。
同时将监控计算机所采集到的温度数据利用4G DTU远程传输到温度监测中心，并在温度监测中心计算机中进行显示、存储、分析与报警。
三、系统特点完善的数据采集功能，实现对智能配电柜的全部用电设备数据采集、显示和设备的运行状况分析，配电柜的数据采集由通讯模块实现，数据由通讯采集传送至后台监控。
安全运行监视，操作人员借助触摸屏系统人机界面，监视智能配电柜的进线、馈线、出线回路的设备运行状态，并实时显示，便于设备在运行状态发生变更时及时进行分析和处理。

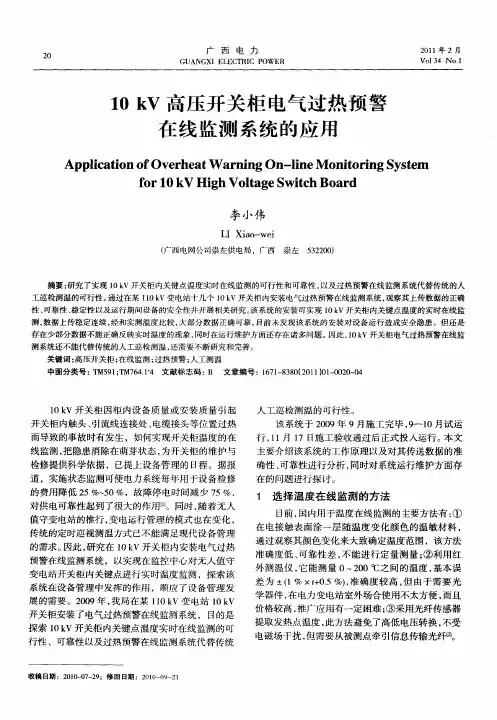

10kV高压开关柜电气过热预警在线监测系统的应用
ｆ ｒ１ Ｈｉ ｈＶｏ ｔ ｇ ｗｉｃ Ｂｏ ｒ ｏ ０ｋＶ ｇ ｌａ ｅＳ ｔｈ ａ ｄ
李 小伟
（ 电网公司崇左供电局 ，广西 广西 崇左 ５２０） ３ ２０
摘要 ： 了实现 １ Ｖ开关柜内关键点温度实时在线监测的可行性 和可靠性 ， 研究 Ｏ ｋ 以及过热预警在线监测系统代替传统 的人
送 到处 理 系统 的方法 。
２ 系统 简 介
２１ 系统 功 能 ． 系 统功 能主要 包括 ：实 时探测 开关 柜 内关 键 点
图 １ 开 关 柜 内 温 度 探 测 舌 安 装 示 意 图 昔
３ 系 统 的 运 行 、 用 情 况 应
３１ 系统 运行 情况 ． 该 系统 施工 期 间 由于停 电安 排较 困难 ， ２ ０ 从 ０９ 年 ８月 份开 始施 工 ， ９月份 安 装 了 ４个 间 隔试运 行 ， 到 １ 月 初所 有 间 隔陆 续 安装 完毕 ， １ １ １ １ 月 ７日通 过 施工 验 收投入 运行 。 行 以来 ， 运 数据 能持 续上传 至监 控 中心 。 曾有 几个 月 因系统 软件 版本过 期 ， 但 出现 过
检修提 供科学 依据 ，已提上设 备管 理 的 日程 。据报 道 ，实施 状态监 测可使 电力 系统每 年用 于设备 检修
的费用降低 ２ ％～ ０ ５ ５ ％，故障停 电时间减少 ７ ％， ５ 对供 电可靠 性起 到 了很 大的作用 【 １ ］ 。同时 ， 随着无人 值守 变 电站 的推行 ， 电运 行管理 的模式 也在 变化 ， 变 传统的定时巡视测温方式已不能满足现代设备管理
差 为 ±（ ×ｔＯ５％）准确 度 较 高 ， 由于需 要 光 １％ ＋ ． ， 但
学器件 ， 电力变 电站室外 场合 使用不 太方便 ， 在 而且
关于高压开关柜无线测温系统的方案
关于高压开关柜无线测温系统的方案开关柜无线测温系统由无线温度传感器、测温数据采集终端和监测系统服务器三部分组成。
系统结构图：一.无线温度传感器原理:接收无线温度传感器发送的温度数据和对应传感器编号，存储在其内部存储器中。
当收到温度监测工作站的通信命令后把各传感器的编号和温度测量数据进行上送。
测温数据采集终端自动与无线传感器建立通信联系，能够接收视距半径约200米范围内所有无线传感器发出的温度数据。
安装方式:在高压室内部安装无线测温接收终端，与无线传感器之间利用433MHZ无线技术完成温度数据采集工作，无线测温接收终端通过网线、光纤或直接通过GPRS移动网络传输至升压站主控室，再转换到电脑上显示。
二.测温数据采集终端原理:在每个监测点上安装一个传感器。
其主要工作原理为：前端温度探头直接和监测点接触进行感温，探头的输出经过A/D转换部分，将温度信号转换成数字信号，通过无线方式传递给测温数据采集终端。
每个无线温度传感器具有的编号，实际安装使用时需要记录每个传感器的安装地点，并与编号一起存入温度监测工作站计算机数据库中。
传感器使用工业专用电池供电，供电时间为5-6年。
三.服务器端监测系统主控室内设立一个温度监测工作站，主要是一台PC计算机，该计算机经RS485通信接口转换器与测温数据采集终端连接。
计算机从测温数据采集终端采集各监测点的运行温度数据，在数据库中作长期保存，实时显示监测点的温度变化曲线，并进行分析，一旦发现温度过热、或急剧升温立即报警软件主要功能：1、定时读取从采集终端中收集的温度和ID数据，并写入本地硬盘中作长期保存。
对数据进行处理、维护，异常报警，以及温度变化趋势分析。
2、实时、直观的观察到发热点运行温度的变化情况。
3、对现场检测到的数据，自动生成触头等发热点指定时间段的温度变化趋势、历史事件统计，以及所需要的曲线图和图表。
4、对所检测到的数据进行分析，提前预知和判断以后多少天内发热点故障并形成报表，并详细显示故障点的位置并打印报表。
10kV高压开关柜无线测温技术
10kV高压开关柜无线测温技术发布时间：2022-11-11T07:07:39.811Z 来源：《新型城镇化》2022年21期作者：阳康[导读] 本文选择KYN型开关柜作为研究对象，而K、Y、N分别是铠装式金属封闭开关设备、移动式结构以及户内装置。
国网湖北省电力有限公司潜江市供电公司湖北潜江 433100摘要：在电力系统当中，10kV高压开关柜是一项非常关键的内容，其运行质量会对整个电力系统的安全、稳定运行造成直接的影响，但在实际运行中，受到诸多因素的影响，10kV高压开关柜非常容易出现发热故障，从而对其正常运行造成不利影响。
而为了对这种情况加以改善，还需要利用无线测温技术对10kV高压开关柜进行实时的监测，使故障隐患能够及时的排除，这对于电力系统的安全、稳定运行具有非常重要的意义，所以，有必要针对相关内容进行深入的研究。
关键词：电气设备；高压开关柜；无线测温技术一、10kV高压开关柜无线测温系统的整体设计1.1整体设计本文选择KYN型开关柜作为研究对象，而K、Y、N分别是铠装式金属封闭开关设备、移动式结构以及户内装置。
根据10kV高压开关柜的安全运行需求，10kV高压开关柜的整体设计必须从体积、绝缘性能、成本以及可靠性等方面给予考虑。
针对系统的设计分析，主要由3部分组成，即高压测发射端、低压侧接收端以及上位机数据处理控制。
这一设计考虑到KYN型开关柜所具备的6个梅花触头，并提供了蓝牙数据传输通道。
由于选取了CT互感器作为高压侧电源，DS18B20温度传感器测量触头温度，系统由此能够准确反映触头温度变化。
1.2温度传感器的选择一般工业场所使用的温度传感器主要有热电偶温度传感器、热电阻温度传感器、热敏电阻温度传感器以及集成温度传感器等。
整合多个传感器可以发现，每一个传感器自身都有明确的温度测量范围。
明确的温度测量范围值，可以认知其传感器的适应温度环境的变化程度。
结合设计成本和难度，绝大多数10kV高压开关柜无线测温系统都会选择应用DS18B20温度传感器。
开关柜关键点温度监测
开关柜关键点温度监测监测断路器 6个触头温度、进线母线搭接面温度、出线电缆头搭接处温度,由测温传感器和在线测温装置组成，实时监测断路器触头、母线搭接面、电缆接头温度的监测，可将数据上传至后台。
“1)可在线实时监测设备主回路在负载电流下的发热情况;2)采用可靠的无线射频技术，无线信号传输，将安装于高压处的测温点与接收单元进行彻底的隔离;“3)采用感应取电方式，安全可靠。
传感器利用感应取电装置收集的电磁能量作为自身工作电源，被监测设备只需有大于 5A/1A 的电流通过，即可保证传感器正常工作;“4)温度传感器工作温度范围-40~125C，远高于断路器测量部位导体最高温升，确保传感器的高可靠性和工作寿命。
配电房中压柜的总体监测1.电气参数监测：监测电压、电流、功率、功率因数、频率等电气参数，以确定中压柜是否正常工作;2.温度监测：监测中压柜内、外的温度变化，以及电缆、元器件的温升情况，防止过高温度对中压柜及其周围环境造成损害;3.湿度监测：监测中压柜内部和周围环境的湿度，防止过高湿度引起绝缘失效或腐蚀问题;4.标准运行值比对：对中压柜的运行状态进行定期比对分析，判断中压柜的运行状态是否接近于标准运行值，以便及时发现异常情况;5.异常事件监测：监测中压柜内发生的异常事件，包括电气、机械和环境等方面的故障，以及对异常情况进行报警和预警处理;6.通讯监测：对中压柜的通讯系统进行监测，以确定数据传输是否顺畅、是否存在通讯故障或数据漂移等问题;7.状态记录：记录中压柜的状态变化和运行数据，以便进行历史数据分析和故障排除等工作。
中压柜主要用于供电局或者是变电所，这些地方需要使用到的电压和电流都是比较高的，主要用于发电、输电、电能转换等等作用的，在使用的过程当中，也需要使用到保护跳闸，这样能够更好的起到保护的作用，不容易出现危险的事情。
高压开关柜温度在线监测研究
《 电气开关》（０ ２ Ｎ ． ） ２ １ ． ｏ３
文章 编 号 ：０４— ８ Ｘ（０ ２ ０ ０３ ０ １０ ２９ ２ １ ）３— ０ ２— ３
高压开关柜温 度在线监测 研究
宋梁， 温秀峰
（ 州 市 电 力局 ： 高压 开 关设备 是 电 力 系统 的 重要 组成 部分 ， 先介 绍 了高压 开关柜 触 头发 热原 因和 高压 开关柜 故 障 与触 首
１ 引 言
高压开关设备 主要用于关合及开断 电力线 ， 以输 送 及倒 换 电力 负荷 ， 以及从 电力 系 统退 出故 障设 备 和 线段 ， 保证 系统 安 全 运 行 的重 要 设 备 Ｊ 是 。实 际 电 力 系统运行 中， 高压开关设备数量多 ， 检修量大 ， 大修费 用 高 。实现 预测 维 修 、 学 化 管 理 是 实 现 最 佳 经 济 效 科 益和社会效益的最好途径。 高压开关柜作为发 电厂、 变电站中的重要设备 ， 在 长期 运行 过 程 中 ， 关 柜 中 的触 点 和母 线 排 连 接 处 等 开
Ｓ ｕ ｎ Ｔｅ ｐｅ ａ ｕｒ ｎ－ ｎｅ Ｍ ｏ ｉｏ ｉ ｇ ｏ ｇ Ｖｏｔ ｇ ｗｉｃ ｂｉ ｔ ｔ ｄｙ ｏ ｍ ｒ ｔ ｅ ｏ Ｌｉ ｎ ｔ ｒｎ ｆＨｉ ｈ ｌａ ｅ Ｓ ｔ ｈ Ｃａ ｎｅ
Ｓ Ｎ ｉｎ Ｗ Ｎ ｉ－ ｎ Ｏ ＧＬａｇ， Ｅ Ｘ ｕ ｅｇ ｆ （ ａｇｈｕＥｅｔｃＰ ｗ ｒＢ ｒａ Ｈ ｎｚｏ ０ ０，ｈｎ ） Ｈ ｎ ｚｏ ｌｃ ｉ ｏ ｅ ｕｅｕ， ａ ｇｈ ｕ３ ０ ０ Ｃ ｉａ ｒ １
ｔ ｃ ｅ ｔ ｒ ｄ ｃ ｎ ｅ ｓ ｎ ｏ ｅ ｈ ｇ ｏｔ ｇ ｗ ｔ ｈ ｃ ｂ ｎ ｔ ｎ ｈ ｅ ａｉｎ ｅｗｅ ｎ ｔ ｅ ｓ ｔｈ ｃ ｂ ｎ ｔ ｎ ｅ ｃ ｎ ａ ｔ ａ ｔｈ ａ ・ ｏ ｕ ｉ ｇ ｒ ａ ｏ ｆ ｈ ｉｈ ｖ ｌ ｅ ｓ ｉ ａ ｉ ｅ ｄ ｔ ｅ ｒ ｌｔ ｓｂ ｔ ｅ ｗｉ ａ ｉ ｅ ｄ ｔ ｏ ｔｃ ・ ｐ ｔ ａ ｃ ａ ｏ ｈ ｃ ａ ｈ
高压开关设备智能在线监控系统
9.12 高压开关设备智能在线监控系统每面开关柜均配置一套智能在线监控系统，配合全站在线监测系统监视开关柜触头和电缆头温升、柜内温湿度、电能质量等，智能在线监控系统在开关柜就地采用智能组件模式，实现功能包括: 电能质量监测、柜内环境温湿度监测(二湿二温)、触头及接点温升在线监测(要求实现无线、无源测温)以及将监控数据上传至后台监控系统；实现就地/远程控制断路器/隔离开关手车电动摇进、电动摇出功能。
开关柜厂家应提供柜内全套系统集成。
开关柜智能在线监控系统应具有如下主要功能：（1）主监控装置要具有彩色大触摸屏，用十分清晰的图形或文字、数字动态显示监控对象的信息；具有人到自动亮屏、人走自动暗屏功能，以保护彩屏长寿命。
（2）主监控装置可转换成不同的功能操作显示界面，比如电能质量分析仪、温湿度监控仪表、触头温度等在线监测仪表、电动底盘车控制仪等。
通过向上通信总线可以将各路仪表的数据通过多种标准的通讯协议上传到变电站站控层综合集中分析处理系统，供方须与变电站站控层综合集中分析处理系统集成商紧密配合并向该系统提供成套开关柜智能监测分析软件。
（3）主监控装置具有6路断路器触头无线测温功能，3路电缆搭接头无线测温功能，具备触头温升超温报警输出功能，要有保障连续工作15年以上的免维护设计。
为了避免电池在高温环境下自燃自爆危险，测温传感器不采用电池供电，实现无源、无线测温。
为便于维护、升级，断路器触头测温传感器应安装在断路器手车侧，安装测温传感器不降低断路器原有绝缘性能。
（4）主监控装置具有操控电动底盘车的功能，能在就地或远方控制电动底盘车摇进、遥出及停止功能，并有电动底盘车运动位置模拟指示功能以及卡涩、堵转、返回、过流停止等保护功能。
具有电动/手动自由切换功能，手动优先，无论是执行任何一种电动操作后，还是发生各种故障保护后，都能确保手动自由操作，底盘车机构不卡死。
（5）主监控装置自带足够的开关量输入、输出口，根据需要可完成柜内照明、加热控制、电动底盘车等各种操控输出；在液晶面板上都有动作状态的色块和文字（类似于光字牌）显示开关量输入/输出的操作结果。
WTM温度在线监测系统说明书
第一章 概述变电场、变电站的高压开关柜、母线接头、室内外刀闸开关等重要设备在长期的运行过程中会出现表面氧化腐蚀，紧固螺丝松动、触点和母线排连接处老化等问题，导致接触电阻增大，而随着电力系统的发展，负荷也越来越大，这些都易引起温升过高，如得不到及时解决将使绝缘部件性能降低，甚至导致击穿，造成恶性事故，从而造成重大经济损失。
近年来，在电厂和变电站已发生多起开关过热事件，造成火灾和大面积停电事故，解决开关过热是杜绝此类事故发生的关键，实现温度在线监测管理是保证高压设备安全运行的重要手段。
长沙星联电力自动化技术有限公司生产的WTM-800温度在线监测系统采用Zigbee 技术，通过无线的方式将现场温度传送到WTM-800温度在线监测装置，然后采用RS485或者网络和PC机（后台管理系统）交换数据，从而组成WTM-800温度在线监测系统。
该系统可对电力系统的高压、超高压母线，高压开关触点（以及人员无法接近的其它危险、恶劣环境）的温度进行实时在线监测。
经过与电力系统自动化连接，在中心监控室内就可以实时监视运行设备的温度状况，真正做到了温度信息的远距离遥测。
无线测温发射器与被测试点直接接触，测得的温度及时准确，当被测点温度超过预先设定的阀值时，就发出报警信号及时提醒有关人员采取措施。
该系统可以应用于电力、化工、冶炼、石油等行业。
与其它测温方式比较，本系统具有如下优势：a) 普通测温：常规的热电偶、热电阻、半导体温度传感器等测温方式，需要金属导线传输信号，绝缘性能不能保证。
而本系统采用无线传输，具有优异的绝缘性能，能够隔离开关柜的高压，因此能够直接安装到开关柜内的高压触点上，准确测量高压触点的运行温度。
b) 红外测温：目前传统的测温方式为人工手持红外测温设备定期巡检，这样的操作方式存在以下缺点：Ⅰ) 测点多、劳动强度大；Ⅱ) 某些地区或设备不适合人工检测；Ⅲ) 不能及时发现温升情况；Ⅳ) 开关柜内无法进行测量；Ⅴ) 测温不准确，人为、环境干扰因素大；Ⅵ) 无法积累历史数据，分析温升变化（尤其是对设备老化问题的分析）；Ⅶ) 无法向综合自动化系统提供温度信息；Ⅷ) 无法实现电站无人值班。
论10kV高压开关柜智能化在线监测系统
论10kV高压开关柜智能化在线监测系统摘要：本文主要对10kV高压开关柜智能化在线监测系统进行分析。
高压开关柜是电力系统中不可缺少的重要设备，承担正常线路的投入、退出以及故障线路的切除，对电网和负荷的安全、稳定运行起着控制和保护双重作用，其状态的好坏直接影响着电力系统的可靠运行。
关键词：高压开关柜；在线监测；系统；内容引言随着变电站综合自动化和配电自动化的迅速发展，电力系统自动化程度越来越高，相应地对各种输变电和配电设备提出了更高的要求。
在电力系统中起着控制和保护等重要作用的高压开关柜首当其冲，不仅要求运行中的高压开关柜要有高度的可靠性，而且还要监视其自身的运行状态。
对反映其性能的运行参数实施在线监测，是保证高压开关柜本体运行可靠性的关键。
一、10kV高压开关柜智能化在线监测系统的目标随着电力系统自动化的迅速发展和供电可靠性要求的日益提高，特别是目前电力部门正大力推行的变电站综合自动化，对高压开关柜的可靠性提出了更高的要求。
为了适应这种要求，构建高压开关柜在线监测系统的根本任务是了解和掌握开关柜的主体断路器的运行状态，为断路器的故障诊断、性能评估、合理使用和安全工作提供信息和准备基础数据。
因此，高压开关柜在线监测系统应实现以下几个基本目标：（1）建立高压开关柜在线监测系统，对能反映开关柜本体运行状态的有关参量进行长期连续的监测。
（2）监测系统的投入和使用不应改变和影响开关柜原有的性能及其可靠性。
（3）监测系统应能对开关柜的有关运行参量进行显示和记录。
（4）应用各种数据处理和信号分析方法，综合考虑各种因素，如运行历史，环境因素等，能对开关柜运行状态的相关数据进行分析处理。
（5）采用计算机技术、传感器技术、电磁兼容技术，使现场监测单元的运行有足够的可靠性，具有较好的抗干扰能力和必要的监测灵敏度。
（6）具备一定的通信能力，能满足综合自动化和无人值守变电站的需求。
（7）具有自检和报警功能。
（8）具有很好的可行性和较好的技术经济指标。
高压开关柜触头温度无线监测系统
高压开关柜触头温度无线监测系统研究丁道振崔博文(集美大学轮机工程学院,福建厦门 361021)摘要:阐述了高压开关柜触头温度监测的意义,指出了有线测温方法的不足。
对比了高压开关柜触头温度无线监测系统的组成方法,分析了各方法的优､缺点。
建立了高压开关柜触头温度无线监测系统的模型,讨论了高压开关柜在线监测系统的发展方向。
关键词:高压开关柜;触头温度;无线监测系统中图分类号: TM591 文献标识码:A 文章编号:1672-4801(2012)06-098-04高压开关设备在关合和开断电力线路,保证系统正常运行等方面起到了关键作用。
开关触头作为高压开关柜的关键部件,在长期运行过程中会由于机械振动､触头烧蚀等原因造成接触处温度升高,引起接触处氧化,接触电阻进一步增加,温度进一步上升,出现局部熔焊或产生火花甚至电弧放电,殃及周围绝缘材料,最终造成电气设备的损坏[1]。
为避免此类事故的发生,有必要在线监测高压开关触头温度以了解触头的实时状态,这对于保证高压开关柜的正常运行具有重要意义。
为此,国内外研究人员对高压开关触头温度的监测方法开展了深入研究。
早期的示温蜡片法难以做到定时定量,难以实现温度在线监测。
常规的利用热电偶[2]的测温方法,传感器与电流互感器电源之间通过金属导线连接,绝缘性能难以保证。
通过红外热成像技术[3]获得高压开关设备的红外图谱实现测温的方法会因为红外线光路的问题,存在许多巡检盲点。
利用红外热电堆传感器[4]进行红外测量受制于测温距离及表面测温的不足,难以很好的实现高压开关触头的温度测量。
使用光纤测温会由于光纤价格较高,电路设计复杂,而且光纤安装维护不便,因而不宜在现场使用。
近年来,无线传感器网络技术的发展使监测领域出现的一些问题得到了较好的解决。
以高压开关柜为例,无线传感器网络利用高频无线信号(特别是2.4 GHz信号)的强大抗干扰性能使信号传输时的高压隔离问题得到了较好的解决。
1 高压开关柜触头温度无线监测系统组成1.1 温度传感器温度传感器是无线温度传感器的重要元件,温度传感器的选型是无线温度监测系统测温是否精确的关键。
高压开关柜在线测温系统设计
１ 测温技术概述
１ ． １ 示 温蜡 片 测温 技术
示 温腊片测温属于接触 式测温方法。示温腊片测温 方法简单、经济 ，但存在 易脱落、测量精度低 、需要人 工巡查 温度 ，不 能实时监控 等问题 ，应用有很大局限 。 １ ． ２ 红外 测 温 技术 利用待测触 点不 同温度 下红外辐射不同的原理 ，将 光学设备聚焦于待测设备的触 点，采集该测点热红外辐 射，再通过一套光 电转换系统将测量 的红外辐射值转换 为 电信 号，该 电信号再经换算转变为被测 目标 的温度值
水利工程 建设人员还应 不断加 强 自身的生态环境保 护
意识，做好生态环境保护法规及知识的宣传 ，呼吁更多
的群众参与到生态环境的保护工作中来 。
水 利水 电建设 的工程师们必须进 一步树立好 生态环境 的保护意识，正确认识和掌握水利工程建设给生态环境
造成的 巨大影响 。
参 考 文 献
低 压侧 的绝缘 问题和红 外测温法 无法监测柜 内触 点温 度 的难题 。
ｆ １ 一
３ ． １ 总体 方 案设计
ｍ
图 １ 光 纤光 栅测温原 理
３ 基于光纤的开关柜在线测试系统设计
结 合需求 分析和 实际应用 情况 ，设计 系统 总体 方 案。它从结构上可分为三个层次。 （ １ ）数据采集层 ：主要包括光纤光栅温度传感器、
。
２ 光纤传感测温技术分析
２ ． １ 光 纤传 感器 的特 点
光纤传感技术是一种先进的多学科交叉技术。与其 它传 感器相 比，它有很多优 点：① 它可用作长期可靠 的 连续在线检测 ；②它适 于在 电力等危 险场合进行对安全 和生产状态参数的监测 ；③它体积小 、重量轻 ，适用于 诸如开关柜 内、地 下电缆的温度监控 ；④它具有 一线多 点功能，即一根光纤可 以对多个点做多变量测量能力 。
高压开关柜温度在线监测装置技术规范
可编辑Q/CSG 中国南方电网有限责任公司企业标准中国南方电网有限责任公司发布目次前言 (II)1. 范围 (1)2. 规范性引用文件 (1)3. 术语和定义 (1)4. 技术要求 (1)5. 试验项目及要求 (3)6. 检验规则 (4)7. 标志、包装、运输、贮存 (5)前言为规范输变电设备在线监测系统的规划、设计、建设和运行管理，统一技术标准，促进在线监测技术的应用，提高电网的运行可靠性，特制定本标准。
本标准由中国南方电网有限责任公司生产技术部提出、归口并解释。
本标准起草单位：广东电网公司电力科学研究院。
本标准主要起草人：本标准由中国南方电网有限责任公司标准化委员会批准。
本标准自XXXX年XX月XX日起实施。
执行中的问题和意见，请及时反馈给南方电网公司生产技术部。
高压开关柜温度在线监测装置技术规范1.范围本规范规定了高压开关柜温度在线监测装置的术语、技术要求、试验项目及要求、检验规则、标志、包装、运输、贮存要求等。
本规范适用于高压开关柜温度在线监测装置。
2.规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括刊误的内容）或修订版均不适用于本标准。
凡是不注日期的引用文件，其最新版本适用于本标准。
GB/T 191 包装储运图示标志GB/T 6388 运输包装收发货标志Q/CSG 1 0011-2005 220kV~500 kV变电站电气技术导则GB-2887-89 计算机场地技术条件GB50171-92 电气装置安装工程盘、柜及二次回路结线施工及验收规范GB50065-1994 交流电气装置的接地设计规范JJF 1171-2007 温度巡回检测仪校准规范Q/CSG XXXX 变电设备在线监测系统通用技术规范3.术语和定义以下术语和定义适用于本规范。
3.1 无线测温装置 Wireless temperature measurement由前置温度传感器、无线接收及现场显示仪表组成的温度测量装置，前置温度传感器测量温度后通过无线传输至无线接收及现场显示仪表显示温度。
高压开关柜内接头温度在线监测系统的设计
（ｃ ｏｌ ｆ ｈ ｓ ｓ ｎ ｌ ｔｏｉ Ｉｆｒ ｔ ｎ ｌｈ ｌｈｕＵ ｉｅｓｙ Ｗｈｎｌ ｕ３５ ２ ， Ｓｈ ｏ ｏ ｙｉ ｄＥｅ ｒｎｃ ｎｏｍａ ｏ ，ｌ ｅｚｏ ｎｖｒｉ ， ｅｚ ０ ７嘶 Ｐ ｃａ ｃ ｉ ， ｌ ／ ｔ ｍ ２ ）
钱 祥 忠
（ 温州大学物理 与电子信 息学 院 ， 浙江温州 ３ ５２ ） ２０ ７
摘要 ： 采用光纤光栅作为温度传感器 ， 出 了测量高压开关柜 内接 头温度的在 线监 测 系统。该 系统主要 由宽 带光源 、 提 光纤光栅温度传感 器、 可调滤波器 、 电转换 电路 、 光 传输光纤以及 系统软件组成。利用光纤光栅反射波长与温度具有 良好
维普资讯
２ Ｃ７ ０ ｒ Ｎｏ． ２
第２ 期
Ｉ ｓ ｕ ｎ Ｔ ｃ ｎｑ ｅ ａ ｄ Ｓ ｎ ｏ ｎ ｔ ｍｅ ｔ ｅ ｈ ｉｕ ｎ ｅ ｓ ｒ ｒ
高压 开关 柜 内接 头 温 度在 线 监测 系统 的设 计
ｗ ｔ ｅ ｅａｕ ｅ ｗ ｖ ｌｎ ｔ ｈ ｇ ｔ ｉ ｅ ｎ ｅ ｅ ｒｔ ｒ ｉｅ ｅ ａ ｔ ａ ｄ ｄ ｔ ｒｃ ｓ ｉｇ ｔ ｅ ｔ ｅ ｒｔｒ ｆ ａ ｔ＇ ｐ ｉ ｔ ｓｄ ｓ ｉ ｔ ｈ ｍｐ ｒ ｔｒ ， ａ ｅｅ ｇｈ ｃ ａ ｅ ｗ ｈ ｄｆ ｒ ｔ ｍｐ ａ ｔ ｉ ｇｖ ｘ ｃ ， ａａ ｐｏ ｓｎ ， ｅ ｎ ｉ ｅ ｔ ｔｅ ｓ ｎ ｅ ｈ ｍｐ ａ ｕｅ ｏ ｓ ｅ ｏｎ ｉ－ ｍｅ ｕ ｉ
过通信接 口技 术， 系统能与电力控制 中心连接 ， 实现 对高压开关柜 内接 头温度的远程 实时在 线监控 。
关键词 ： 高压开关柜； 温度测 量； 线监测 ； 在 光纤光栅 温度 传感 器
高压带电体温度无线监测系统的设计
Ｄｅ ｓ ｉ ｇ ｎ ｏ ｆ Ｗｉ ｒ ｅ ｌ ｅ ｓ ｓ Ｍｏ ｎ ｉ ｔ ｏ ｒ ｉ ｎ ｇ Ｓ ｙ ｓ ｔ ｅ ｍ ｆ ｏ ｒ Ｈｉ ｇ ｈ － ｖ ｏ ｌ ｔ ａ ｇ ｅ Ｌ ｉ ｖ ｅ Ｐ ａ ｒ ｔ ｓ ’ Ｔ ｅ ｍｐ ｅ ｒ ａ ｔ ｕ ｒ ｅ
ｐ ａ ｒ ｔ ｓ ， ｗｈ ｉ ｃ ｈ ｐ ｒ ｏ ｖ ｉ ｄ ｅ ｓ ａ ｓ ｔ ｒ ｏ ｎ ｇ ｓ ｕ ｐ ｐ ｏ ｔ ｒ ｆ ｏ ｒ ｔ ｈ ｅ ｓ ａ ｆ ｅ ｏ ｐ ｅ ｒ ａ ｔ ｉ ｏ ｎ ｏ ｆ ｔ ｈ ｅ ｐ ｏ ｗ ｅ ｒ ｓ ｙ ｓ ｔ ｅ ｍ． Ｋｅ ｙ ｗｏ ｒ ｄ ｓ ： Ｃ ＡＮ ｂ ｕ ｓ ； ＷＳ Ｎ； ｈ ｉ ｇ ｈ — ｖ ｏ ｌ ｔ ａ ｇ ｅ ｌ ｉ ｖ ｅ ｐ ａ ｒ ｔ ； ｔ ｅ ｍｐ ｅ ｒ ａ ｔ ｕ ｒ ｅ ｍｏ ｎ ｉ ｔ ｏ ｒ
ｋ ｉ ｎ ｄ ｏ ｆ ｔ ｅ ｍｐ ｅ ｒ ａ ｔ ｕ ｒ ｅ ｍｏ ｎ ｉ ｔ ｏ ｉｎ ｒ ｇ ｏ ｎ — ｌ ｉ ｎ ｅ ｓ ｙ ｓ ｔ ｅ ｍ ｏ ｆ ｈ ｉ ｓ ｈ — ｖ ｏ ｌ ｔ ａ ｇ ｅ ｌ ｉ ｖ ｅ ｐ ａ ｒ ｔ ｓ ｂ ａ ｓ ｅ ｄ ｏ ｎ ＷＳ Ｎ ｗａ ｓ ｄ ｅ ｖ ｅ ｌ ｏ ｐ ｅ ｄ ． Ｔ ｈ ｅ ｓ ｙ ｓ ｔ ｅ ｍ ｆ ｕ ｌ ｉ ｆ ｌ ｌ ｓ ｔ ｅ ｍｐ ｅ ｒ ａ － ｔ ｕ ｒ ｅ ｄ ａ ｔ ａ ｃ ｏ ｌ ｌ ｅ ｃ ｔ ｉ ｏ ｎ ｂ ｙ ｌ ｏ ｗ ｐ ｏ ｗｅ ｒ ｃ ｏ ｎ ｓ ｕ ｍｐ ｔ ｉ ｏ ｎ ｄ ｉ ｇ ｉ ｔ ａ ｌ ｔ ｅ ｍｐ ｅ ｒ ａ ｔ ｕ ｒ ｅ ｓ ｅ ｎ ｓ ｏ ｒ ＴＭＰ１ ０ ２ ． Ｔ ｈ ｅ ｓ ｙ ｓ ｔ ｅ ｍ ｔ ａ ｋ ｅ ｓ ｔ ｈ ｅ ｓ ｉ ｎ ｇ ｌ ｅ ｃ ｈ ｉ ｐ ｍｉ ｃ ｍｐ ｒ ｏ ｃ ｅ ｓ ｓ ｏ ｒ
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
高压开关柜温度监测系统
高压开关柜温度监测系统（TLKS-PTM）是深圳特力康科技有限公司经过长期研发出来的一款产品。
该高压开关柜温度监测系统是将温度传感器安装到开关柜内,在线测量该点温度后,以无线方式将数据上传,集中显示,并实现超温报警。
还可与电力自动化系统连接,用户在远程监视设备温度运行状态,系统发现设备温度异常,自动远程报警,以便及时消除事故隐患。
高压开关柜温度监测系统的基本组成部分包括: 下位机（或叫前端机）和中心预警平台。
其工作原理是：
(1) 高压柜温度采集变送器器:简称采集器,负责采集监测点的温度数据,并通过无线方式把采集数据发送出来。
(2) 数据集中收发终端:简称终端,负责收集无线温度传感器发出的温度数据,并把所收集的数据通过网络方式上传到测温管理主机。
(3) 测温管理平台:简称主机或工作站,负责对数据收发终端进行工作参数设定,自动周期地从终端中读取所接收的测温数据,并对数据进行分析,发现超过警戒的温度或温度发生异常波动则实时报警。
测温数据可在计算器中作长期存储记录,供随时查询显示.
经过对实际需求的分析,系统设计为1个测温管理机最多管理32个数据收发终端,1个数据收发终端最多管理200个无线温度采集器。
也就是说1个主机可管理6400个无线采集器.这基本上可以满足一个220KV变电站的应用要求。
主机与终端之间采用以太网方式连接,接口标准为RJ45.实际应用时,为了适应各种应用环境,以太网的实现方式可以是:网络双绞线、RJ45至RS485转换线、无线以太网、或电力线Modem.
终端与采集器之间采用915或433MHz无线方式连接,在无阻挡情况下,无线传输距离在50"100米之间.
高压开关柜温度监测系统的主要功能：
(1)每个无线采集器具有唯一的ID号
当无线采集器发送被监测点温度的同时,把其自身的编号(ID号)也传输出来,这些数据最终被传输到计算器时,计算器根据事先在数据库中保存的采集器编号与安装地点对应关系,自动显示各监测点的温度。
这一特点非常适合变电站具有大量监测点的应用要求,提高了系统的自动化程度,
减轻了人工测温时需要大量手工记录的问题
(2)无线温度监测
采集器与终端之间采用无线连接,不需要在复杂的电网环境下增加额外的线路,既方便了系统的安装与维护,又减少了对电网安全运行的影响,使系统的安全性、灵活性得到极大提高.
无线通信选择工作于433MHz、915MHz等ISM工作频率,对人体无伤害、对周围设备无电磁干扰,符合FCC标准和国家无线管理规定.
(3)每天24小时连续在线监测
采集器每隔约1"3秒自动采集一次监测点的温度数据,当温度发生变化时立即向外发送,否则约5"10分锺发送一次数据.这样系统既能采集到设备的连续温度变化曲线,又能降低采集器的功耗,使采集器的使用寿命最多可达十年以上。
主机自动收集并存储所有监测点的温度数据,当发现异常时立即报警.解决了传统试温片、红外线等测温方法需要人工到现场扫描造成测温延误的问题
(4)具有趋势分析功能
对每个监测点测得的温度数据作长时间保存记录,并实时进行分析。
对温度变化呈现逐步升高的监测点,在温度没有达到上限值之前,事先进行预警,把故障消除在萌芽状态
高压开关柜温度监测系统主要技术参数：
(1)测量温度范围:-40 ℃" 150 ℃
(2)测量精度:±3.0℃
(3)温度反应时间:小于1分锺
(4)采集器使用寿命:大于5年
(5)无线传输距离:大于50米
(6)单主机管理采集器的数量:大于1000个
可靠的高压隔离、抗强电场、磁场干扰及良好的热稳定等特性。
本系统通过即时监测开关触头等发热点温度，可发现异常发热故障苗头，从而防止故障的发生，并且通过温度历史记录，对开关柜“状态维修”提供科学数据依据。
对开关柜等电器设备的安全运行具有重要的意义。
高压开关柜温度监测系统安装过程：。
