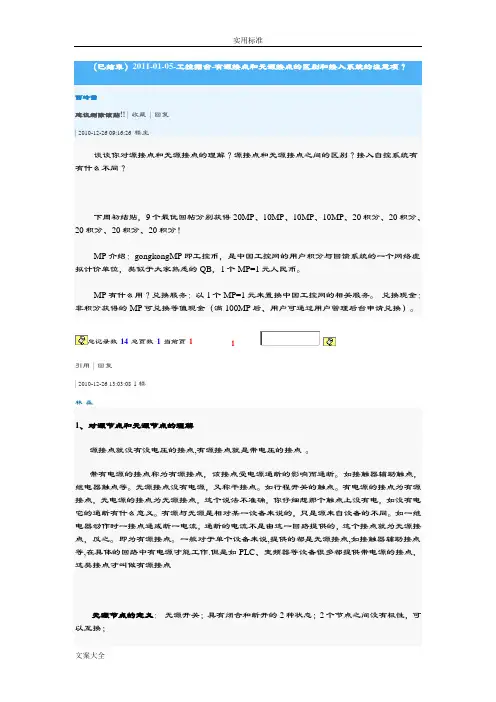

有源接点和无源接点的区别

有源接点和无源接点的区别

西岭雪

建议删除该贴!! | 收藏| 回复

| 2010-12-26 09:16:26楼主

谈谈你对源接点和无源接点的理解？源接点和无源接点之间的区别？接入自控系统有有什么不同？

下周初结贴，9个最优回帖分别获得

20MP、10MP、10MP、10MP、20积分、20积分、20积分、20积分、20积分！

MP介绍：gongkongMP即工控币，是中国工控网的用户积分与回馈系统的一个网络虚拟计价单位，类似于大家熟悉的QB，1个MP=1元人民币。

MP有什么用？兑换服务：以1个MP=1元来置换中国工控网的相关服务。兑换现金：

非积分获得的MP可兑换等值现金（满100MP 后、用户可通过用户管理后台申请兑换）。

总记录数14 总页数1当前页1 1

引用| 回复

| 2010-12-26 13:03:08 1楼

林森

1、对源节点和无源节点的理解

源接点就没有没电压的接点,有源接点就是带电压的接点。

带有电源的接点称为有源接点，该接点受电源通断的影响而通断。如接触器辅助触点，继电器触点等。无源接点没有电源，又称干接点。如行程开关的触点。有电源的接点为有源接点，无电源的接点为无源接点，这个说法不准确，你仔细想那个触点上没有电，如没有电它的通断有什么意义。有源与无源是相对某一设备来说的，只是源来自设备的不同。如一继电器动作时一接点通或断一电流，通断的电流不是由这一回路提供的，这个接点就为无源接点，反之。即为有源接点。一般对于单个设备来说,提供的都是无源接点,如接触器辅助接点等,在具体的回路中有电源

才能工作.但是如PLC、变频器等设备很多都提供带电源的接点，这类接点才叫做有源接点

无源节点的定义：无源开关；具有闭合和断开的2种状态；2个节点之间没有极性，可以互换；

常见的无源节点信号有：（1）各种开关如：限位开关、行程开关、脚踏开关、旋转开关、温度开关、液位开关等；（2）各种按键；（3）各种传感器的输出，如：环境动力监控中的传感器：水浸传感器、火灾报警传感器、玻璃破碎、振动、烟雾和凝结传感器；（4）继电器、干簧管的输出；

有源节点的定义是：有源开关；具有有电和无电的2种状态；2个接点之间有极性，不能反接；

最常见的有源节点信号是：（1）把以上的干节点信号，接上电源，再跟电源的另外一极，作为输出，就是有源节点信号；工业控制上，常用的湿节点的电压范围是DC0～30V，比较标准

的是DC24V；AC110～220V的输出也可以是有源节点，尽管这样做比较少。

二、源接点和无源接点之间的区别比较

三、源接点和无源接点接入自控系统的不同

有源接点信号：是系统接收或输出一个带电压的开关量信号。

无源接点信号：系统接收或输出一个不带电压的开关量信号。

有源接点常用在需要现场驱动的触点开关往往现场有线圈的，有电源才能传输正确的信号，无源接点用在现场只是表示通或断不需要电源来驱动它。

引用| 回复

| 2010-12-26 13:22:03 2楼

陈石头

一般理解有源与无源的区别就在于需不需要系统的回路给仪表供电，需要的就是有源，而不需要的就是无源。

无源接点，具有闭合和断开的2种状态；2个接点之间没有极性，可以互换；

常见的无源接点信号有：

1、各种开关如：限位开关、行程开关、脚踏开关、旋转开关、温度开关、液位开关等；

2、各种按键；

3、各种传感器的输出，如：环境动力监控中的传感器：水浸传感器、火灾报警传感器、玻璃破碎、振动、烟雾和凝结传感器；

4、继电器、干簧管的输出；

有源接点，具有有电和无电的2种状态；2个接点之间有极性，不能反接；

常见的有源接点信号有：

1、如果把以上的干接点信号，接上电源，再跟电源的另外一极，作为输出，就是有源接点信号；工业控制上，常用的有源接点的电压范围是DC0～30V，比较标准的是DC24V；AC110～220V的输出也可以是有源接点，尽管这样做比较少；

2、把TTL电平输出作为有源接点，也未尝不可；一般情况下，TTL电平需要带缓冲输出的，例如：7407、245、244等，与VCC等构成回路；244、245也可以跟gnd构成回路；才能驱动远方的光耦。

3、NPN三极管的集电极输出和VCC；

4、达林顿管的集电极输出和VCC；

5、红外反射传感器和对射传感器的输出；

在工业控制领域中，采用无源接点要远远多于有源接点，这是因为无源接点没有极性带来的优点：

1、随便接入，降低工程成本和工程人员要求，提高工程速度

2、处理干接点开关量数量多

3、连接干接点的导线即使长期短路既不会损坏本地的控制设备，也不会损坏远方的设备

4、接入容易，接口容易统一

引用| 回复

| 2010-12-26 23:10:30 3楼

Piston

一个触点可能是一个继电器的触点也可能是直

流三线制接近开关的触点，这两者就有本质上的不同，前者是无源触点后者是有源触点。显然，无源触点是触点动作控制机构回路与触点负载

回路电气隔离的，而且触点只有接入负载后才引入相应的负载电压，才有负载电流的流进、流出，但仍旧与触点动作控制机构存在电气上的隔离，如果不接入负载回路则此触点虽然可以受控动

作但完全与外界是电气隔离的，所以也叫干式触点，如电磁式继电器和接触器的辅助触点、干簧管、行程开关和限位开关的触点、热继电器的常开常闭触点等，只要触点遮断容量足够，就可以随意接入各种负载，容量限制很少，即使负载回

路引入了干扰甚至短路也因具有隔离而不会扩

大故障范围。不过干触点动作频率不能太频繁（尤其是直流负载时）；与此相对应，有源触点叫做湿式触点，如常见的接近开关和光电开关触点、某些固态器件的输出、PLC的晶体管式和双向可控硅式输出点、变频和伺服上的线性差分输出点等。因为它即使不接入负载回路在电气上也是不独立的、而是有能源输入的，或者叫“有势”的，有电压源或电流源信号（电压或电流）存在，否则有源触点是无法正常工作的。这就决定了在选择负载回路时要保持有源触点的电源

的性质和等级、“能流”方向要与负载回路相匹配！比如一个接近开关的NO有源触点输入到PLC中，要求PLC的输入端电源与接近开关电压要配合好，既要保证电压性质（直流或交流）、电源极性（指的直流信号时）、电压等级（比如是DC24v还是AC220v等）相匹配，还要求电流流向统一而不对顶，而且有源部分的带负载能力要足以与负载回路电流、功率大小相适应。

有源无源是相对的，某个触点必须指明它对于哪个对象来说是有源或无源的。例如伺服驱动器A 通过其CN1的某个插pin输出一个内部继电器
