机械制造技术基础课程设计-ca6140车床法兰盘84003工艺及钻3-φ11孔夹具设计(全套图纸)
机械制造CA6140车床上的法兰盘课程设计
机械制造工艺学课程设计说明书学院：机电工程学院专业：机械设计制造及其自动化姓名：王新波学号： 201005130637摘要工艺学是以研究机械加工工艺技术和夹具设计为主技术学科，具有很强的实践性，要求学习过程中应紧密联系生产实践，同时它又具有很强的综合性，本次课程设计的课题是CA6140车床法兰盘加工工艺规程及某一工序专用夹具设计，主要内容如下：首先，对零件进行分析，主要是零件作用的分析和工艺分析，通过零件分析可以了解零件的基本情况，而工艺分析可以知道零件的加工表面和加工要求。
根据零件图提出的加工要求，确定毛坯的制造形式和尺寸的确定。
第二步，进行基面的选择，确定加工过程中的粗基准和精基准。
根据选好的基准，制订工艺路线，通常制订两种以上的工艺路线，通过工艺方案的比较与分析，再选择可以使零件的几何形状、尺寸精度及位置精度等技术要求得到合理的保证的一种工序。
第三步，根据已经选定的工序路线，确定每一步的切削用量及基本工时，并选择合适的机床和刀具。
对于粗加工，还要校核机床功率。
最后，设计第三道工序—钻法兰盘孔的夹具。
先提出设计问题，再选择定位基准，然后开始切削力、夹紧力的计算和定位误差的分析。
然后把设计的过程整理为图纸。
通过以上的概述，整个设计基本完成。
【关键词】机械、加工工艺、夹具设计目录序言 .................................................错误！未定义书签。
1 零件的分析 ......................................错误！未定义书签。
1.1零件的作用.......................................错误！未定义书签。
1.2 零件的工艺分析..................................错误！未定义书签。
2 工艺规程设计 ...................................错误！未定义书签。
CA6140车床法兰盘(84003)工艺过程卡
3
C620-1
三爪卡盘、端面车刀、外圆车刀、镗刀、车槽刀、内径百分尺、外径百分尺
40
Ⅵ
车
精车外圆Φ80h11、精镗Φ62.4，Φ62±0.015,倒角1×30°及1×45°角、车螺纹M64×1.5。
金工
3
C620-1
三爪卡盘、外圆车刀、镗刀、螺纹车刀、圆柱塞规、内径百分尺、外径百分尺
48.2
Ⅶ
钻
金工
3
C620-1
三爪卡盘、端面车刀、外圆车刀、镗刀、游标卡尺、内径百分尺
89.01
Ⅳ
车
半精车外圆Φ50g6及精车台阶面A面,半精车外圆Φ120、半精镗孔Φ ，切沟槽,倒角1×45°。
金工
3
C620-1
三爪卡盘、端面车刀、外圆车刀、镗刀、游标卡尺、内径百分尺、外径百分尺
52.15
Ⅴ
车
精车外圆Φ52g6及精车台阶面A面、精镗孔Φ 、切槽、倒角1×45°。
钻Φ11的3个孔、锪钻Φ16.5的孔。
金工
3
Z525
专用夹具、麻花钻、锪钻
9.19
Ⅷ
插
插铣Φ 内孔键槽。
金工
3
L5120
拉刀
43.2
描图
Ⅸ
铣
粗铣大圆盘的F、G面，半精铣F 切面。
金工
3
XA5032
专用夹具、高速镶齿三面铣刀、游标卡尺
75.85
某某
Ⅹ
钻
钻Φ4小孔和Φ18的盲孔。
金工
3
Z525
专用夹具、麻花钻、游标卡尺
14.92
描校
某某
检
检验、去毛刺、清洗
4
底图号
机械制造技术基础课程设计 法兰盘(CA6140车床)
目??录一、序言 (2)二、设计任务 (3)三、计算生产纲领、确定生产类型 (3)四、零件的分析 (3)五、确定毛坯的制造方法、初步确定毛坯形状? ?? ?? ?? ?? ?? ???4六、工艺规程设计 (4)1、定位基准的选择……………………………………………………??42、工件表面加工方法的选择 (5)3、制定工艺路线 (7)4、确定加工余量、工序尺寸及毛坯尺寸,设计、绘制毛坯图 (9)5、确定切削用量、基本工时(机动时间) (12)七、夹具设计 (45)1、设计要求……………………………………………………..??452、夹具设计的有关计算 (45)3、夹具结构设计及操作简要说明………………………………. 46? ?? ?? ?? ?? ?? ?? ?? ?? ?? ?? ???八、参考文献 (47)（一）序言机械制造工艺课程设计是在我们完成了全部基础课、技术基础课、大部分专业课以及参加了生产实习之后进行的。
这是我们在进行毕业设计之前对所学各课程的一次深入的综合性的复习，也是一次理论联系实际的训练，因此，它在我们四年的大学生活中占有重要的地位。
通过本次课程设计，应该得到下述各方面的锻炼：1 能熟练运用机械制造工艺设计中的基本理论以及在生产实习中学到的实践知识，正确地解决一个零件在加工中的定位、夹紧以及工艺路线安排、工艺尺寸确定等问题，保证零件的加工质量。
2 提高结构设计的能力。
通过设计夹具的训练，应当获得根据被加工零件的加工要求，设计出高效、省力、经济合理而且能保证加工质量的夹具的能力。
3 学会使用手册及图表资料。
掌握与本设计有关的各种资料的名称、出处、能够做到熟练运用。
就我个人而言，通过这次设计，基本上掌握了零件机械加工工艺规程的设计，机床专用夹具等工艺装备的设计等。
并学会了使用和查阅各种设计资料、手册、和国家标准等。
最重要的是综合运用所学理论知识，解决现代实际工艺设计问题，巩固和加深了所学到的东西。

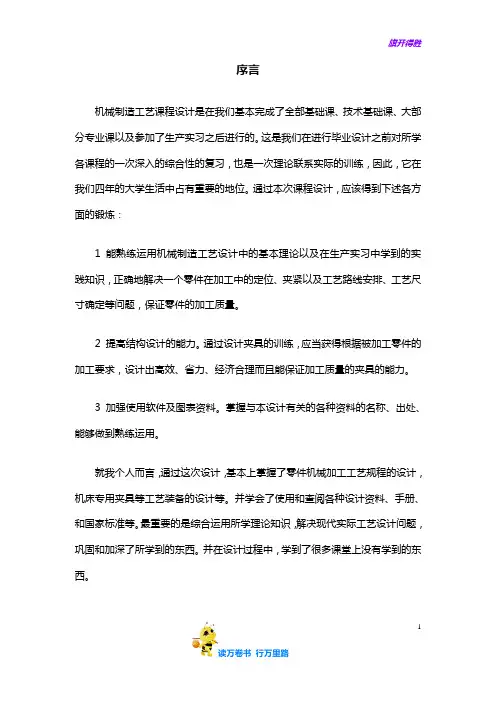

CA6140车床法兰盘课程设计说明书
序言机械制造工艺课程设计是在我们基本完成了全部基础课、技术基础课、大部分专业课以及参加了生产实习之后进行的。
这是我们在进行毕业设计之前对所学各课程的一次深入的综合性的复习，也是一次理论联系实际的训练，因此，它在我们四年的大学生活中占有重要的地位。
通过本次课程设计，应该得到下述各方面的锻炼：1 能熟练运用机械制造工艺设计中的基本理论以及在生产实习中学到的实践知识，正确地解决一个零件在加工中的定位、夹紧以及工艺路线安排、工艺尺寸确定等问题，保证零件的加工质量。
2 提高结构设计的能力。
通过设计夹具的训练，应当获得根据被加工零件的加工要求，设计出高效、省力、经济合理而且能保证加工质量的夹具的能力。
3 加强使用软件及图表资料。
掌握与本设计有关的各种资料的名称、出处、能够做到熟练运用。
就我个人而言，通过这次设计，基本上掌握了零件机械加工工艺规程的设计，机床专用夹具等工艺装备的设计等。
并学会了使用和查阅各种设计资料、手册、和国家标准等。
最重要的是综合运用所学理论知识，解决现代实际工艺设计问题，巩固和加深了所学到的东西。
并在设计过程中，学到了很多课堂上没有学到的东西。
12本说明书主要是CA6140卧式车床上的法兰盘的有关工艺规程的设计说明,由于本身能力水平有限，设计存在许多错误和不足之处，恳请老师给予指正，谢谢。
零件的分析（一）零件的作用CA6140卧式车床上的法兰盘，为盘类零件，用于卧式车床上。
车床的变速箱固定在主轴箱上，靠法兰盘定心。
法兰盘内孔与主轴的中间轴承外圆相配，外圆与变速箱体孔相配，以保证主轴三个轴承孔同心，使齿轮正确啮合。
零件是CA6140卧式车床上的法兰盘，它位于车床丝杆的末端，主要作用是标明刻度，实现纵向进给。
零件的 Φ100外圆上标有刻度线，用来对齐调节刻度盘上的刻度值，从而能够直接读出所调整的数值；外圆上钻有底部为mm 4φ上部为mm 6φ定位孔，实现精确定位。
法兰盘中部的通孔则给传递力矩的94φ⨯标明通过，本身没有受到多少力的作用。
机械制造工艺学课程设计-CA6140机床法兰盘夹具设计
机械制造工艺学课程设计-CA6140机床法兰盘夹具设计
课程设计的宗旨在于培养学生综合运用加工技术、计算机技术及其它专业知识来设计机械加工涉及的机械零部件，熟悉表解等图纸求解步骤，运用常见加工设计单位及工作分析法，开展机械零件的设计过程，为学生后续学习机械设计打下良好基础，以课程设计中CA6140机床法兰盘夹具设计为例，对其设计内容及实施过程进行详细分析，从而深化课程设计的内容，让学生了解到课程设计的重要性及实施过程。
（1）确定材料：CA6140机床法兰盘夹具的材料可以选择球墨铸铁、碳素钢等金属材料；
（2）制定设计规范：根据机床加工和夹具使用环境，确定夹具结构尺寸以及孔位标准；
（3）绘制图纸：根据机床法兰盘尺寸，绘制总体图及零件图，并给出精度要求；
（4）设计实施：设计夹具加工工艺，确定每个零件的加工过程，订购需要的半成品及零部件；
（5）检测验收：进行夹具的图元及位置尺寸检查、安装检查及力学性能检测，确保夹具的质量符合设计要求。
以上就是课程设计中CA6140机床法兰盘夹具设计的实施过程，为学生提供了较全面的了解机械零件设计实施过程的机会，更能在实践中学习，增强学生对机械制造工艺的理解与运用能力，以便更好的应用于机械加工行业的实践教学中。
法兰盘84003工艺及钻3-φ11孔夹具设计全套cad图纸
一、设计题目法兰盘的机械加工工艺规程及钻孔工艺装备设计二、原始资料（1）被加工零件的零件图（草图）1张（2）生产类型：中批或大批大量生产三、上交材料（1）被加工工件的零件图1张（2）毛坯图1张（3）机械加工工艺过程综合卡片1张（4）与所设计夹具对应那道工序的工序卡片1张（5）夹具装配图1张（6）夹具体零件图1张（7）课程设计说明书（约5000~8000字）1份四、进度安排(参考)（1）熟悉零件，画零件图2天（2）选择工艺方案，确定工艺路线，填写工艺过程综合卡片5天（3）工艺装备设计（画夹具装配图及夹具体图）9天（4）编写说明书3天（5）准备及答辩2天五、指导教师评语成绩：指导教师冷岳峰日期摘要随着社会的发展、科技的进步，机械行业对专业人才的需求在不断变化，特别是随着数控技术的应用和先进设备的增加，对既有扎实专业理论基础，有会动手的职业技术人才需求越来越多。
所以为了深化课程学习，机械课程设计这门课显得特别的重要。
通过课程设计这一事件环节，是学生更好地理解和掌握课程的基本理论和方法，进一步提高查阅技术资料、绘制零件图等能力。
按照一个简单机械系统的功能要求，综合运用所学知识，并对其中某些机构进行分析和设计。
以设计为主线，分析为设计服务，立足点是机械系统的方案设计，是机械制造工艺与装备设计的新体系。
我们应该能综合运用机械制造工艺学中的基本理论，并结合生产实习中学到的实践知识，独立地分析和解决工艺问题，初步具备了设计一个中等复杂程度零件的工艺规程的能力，能熟练运用有关手册、图表等技术资料，进一步巩固识图、制图、运算和编写技术文件等基本技术，为今后的毕业设计及未来从事的工作打下良好的基础。
AbstractWith the development of the society, technological advances, the machinery industry demand for professionals is constantly changing, particularly as the application of numerical control technology and advanced equipment increases, on both a solid theoretical foundation, there are specialty will be hands-on technical talent demand more and more. So in order to deepen the course in mechanical design the course especially important. Through the course design of this event, the students better understand and master courses in basic theory and methods, further improving access to technical information, drawing parts, etc. According to a simple mechanical system of functional requirements, the knowledge, and on some of these organizations to carry out analysis and design.To design the main line, analysis services for the design, the foothold is the design of the mechanical system, is the machinery manufacturing process and equipment design of the new system.We should be using mechanical manufacture technology in basic theory, combined with production practice learned practical knowledge, independent analysis and problem-solving technological problems, preliminary design with a moderate part of the process of ability, skill for manuals, charts and other technical information, further consolidate the map reading, drawing, and writing technical documents, and other basic technology for future graduation and future work and lay a good foundation.目录1、法兰盘的工艺分析及生产类型的确定 (1)1.1、法兰盘的用途 (1)1.2、法兰盘的技术要求 (1)1.3、审查法兰盘的工艺性 (2)1.4、确定法兰盘的生产类型 (2)2、确定毛胚、绘制毛胚简图 (3)2.1选择毛胚 (3)2.2确定毛胚的尺寸公差和机械加工余量 (3)2.2.1公差等级 (3)2.2.2法兰盘铸造毛坯尺寸工差及加工余量 (3)2.2.3绘制法兰盘的毛坯简图 (5)3、拟定法兰盘工艺路线 (4)3.1、定位基准的选择 (4)3.1.1．精基准的选择 (4)3.2.2．粗基准的选择 (4)3.2 、表面加工方法的确定 (6)3.3、加工阶段的划分 (5)3.4、工序的集中与分散 (6)3.5、工序顺序的安排 (7)3.5.1机械加工工序 (7)3.5.2．热处理工序 (7)3.5.3．辅助工序 (7)3.6、确定工艺路线 (7)4、加工余量、工序尺寸和工差的确定 (9)5、切削用量、时间定额的计算 (10)5.1、切削用量的计算 (10)5.1.1钻孔工步 (10)5.1.2 粗铰工步 (9)5.1.3精铰工步 (11)5.2、时间定额的计算 (12)5.2.1．基本时间t j的计算 (12)5.2.2．辅助时间t a的计算 (13)5.2.3. 其他时间的计算 (13)5.2.4．单件时间t d j的计算 (14)6.夹具设计 (13)6.1提出问题 (14)6.2设计思想 (15)6.3夹具设计 (15)6.3.1定位分析 (15)6.3.2切削力及夹紧力的计算 (16)6.3.3夹具操作说明 (18)6.3.4确定导向装置 (18)7. 体会与展望 (20)8.参考文献 (20)法兰盘零件图1、法兰盘的工艺分析及生产类型的确定1.1、法兰盘的用途法兰连接使用方便，能够承受较大的压力。
CA6140 法兰盘(课程设计)
CA6140 法兰盘（课程设计）1零件分析1.1零件的作用法兰盘是一回转体零件,内孔与主轴的中间轴承外圆相配，外圆与变速箱体孔相配，以保证主轴三个轴承孔同心，使齿轮正确啮合。
主要作用是标明刻度，实现纵向进给。
1.2零件的工艺分析?0.045法兰盘有一组加工表面,这一组加工表面以Φ200mm的孔为中心 ,包括：0.120 端面及外圆柱面；?100-?45-0.34-0.017 外圆柱面；Φ91的端面及外圆柱面Φ4mm的孔；及法兰盘的B面抛光；刻线、?450?0.6mm的外圆柱面及上面的Φ6mm，镀铬刻字，镀铬。
2 毛坯的制造方式的确定零件材料为HT200，由于该零件是中小批生产，而且零件轮廓尺寸不大，故采用普通砂型铸造。
法兰盘因毛坯比较简单，采用普通砂型铸造毛坯，再进行时第 1 页效处理，最后进行机械加工一般是费时，但进行中小批量生产成本低。
这从降低成本，保证加工精度上考虑也是应该的。
3 确定机械加工工艺路线3.1基准的选择3.1.1粗基准的选择粗基准的选择原则：①. 保证工件某些重要表面加工余量均匀；②.保证加工面和非加工面间的位置要求；③.加工余量较小的表面；④.粗基准不重复使用；⑤粗基准应是定位准确，加紧可靠，夹具结构简单，操作方便。
3.1.2精基准的选择精基准的选择原则：①.基准重合原则；②.基准统一原则；③自为基准原则；④.互为基准原则；⑤便于装夹原则1）工艺路线工序 1 粗车Φ100端面及外圆柱面工序 2 粗车Φ45端面及外圆柱面，粗车Φ91的端面及外圆柱面工序 3 钻、粗绞Φ20的孔工序 4 半精车Φ100的端面及外圆柱面，半精车Φ91的外圆柱面，车Φ100、Φ91外圆柱面上的倒角，车Φ20孔的左端倒角工序 5 半精车Φ45的端面及外圆柱面，半精车Φ91的右端面，车3×2退刀槽，车Φ45圆柱面两端的倒角，车Φ20 内孔的右端倒角工序 6 精车Φ45的外圆，精车Φ91的右端面及外圆柱面工序 7 精车Φ100的端面及外圆柱面工序 8 成形车刀粗、半精、精车B面工序 9 粗铣Φ91圆柱面上的两个平面工序 10 半精铣Φ91圆柱面上离中心线34mm的平面工序 11 半精铣Φ91圆柱面上离中心线24mm的平面工序 12 精铣Φ91圆柱面上离中心线24mm的平面工序 13 精磨Φ91圆柱面上离中心线24mm的平面工序 14 磨Φ45外圆柱面工序 15 钻4×Φ9透孔工序 16 钻Φ4孔，铰Φ6孔第 2 页工序 17 抛光B面工序 18 去毛刺工序 19 刻线、刻字工序 20 镀铬工序 21 检验入库3.1.3加工余量、工序尺寸、毛坯尺寸及公差的确定法兰盘零件材料为HT200，硬度190HBS，毛坯重量约为1.8KG，生产类型为中小批生产，采用铸造来制造毛坯。
设计“CA6140车床法兰盘”零件的机械加工工艺规则及工艺装备机械制造
机械制造技术基础课程设计说明书设计题目：设计“CA6140车床法兰盘”零件的机械加工工艺规则及工艺装备设计者班级学号指导老师：2011年7月8日序言 (3)一、零件的工艺分析及生产类型的确定 (3)（一）零件的工艺分析 (3)（二）零件的生产类型 (4)二、选择毛坯，确定毛坯尺寸，设计毛坯图 (4)（一）确定毛坯的制造形式 (4)（二）确定机械加工余量，确定毛坯尺寸和公差 (4)（三）确定毛坯尺寸 (4)(四) 确定毛坯尺寸公差 (5)(五) 设计毛坯图 (5)三、选择加工方法，制定工艺路线 (6)（一）定位基准的选择 (6)（二）零件表面加工方法的选择 (6)四、工序设计 (7)五、确定切屑用量及基本时间 (11)六、夹具设计 (19)七、设计小结 (21)参考文献 (21)机械制造技术基础课程设计是在学完了机械制造技术基础和大部分专业课，并进行了生产实习的基础上进行的又一个实践性教学环节。
这次设计使我们综合运用机械制造技术基础中的基本理论，并结合生产实习中学到的实践知识，独立地分析和解决了零件机械制造工艺问题，设计了机床专用夹具这一典型的工艺装备，提高了结构设计能力，为今后的毕业设计及未来从事的工作打下了良好的基础。
由于能力所限，经验不足，设计中还存在许多不足之处，希望老师多加指教。
一、零件的工艺分析及生产类型的确定（一）零件的工艺分析该零件对表面粗糙度值的要求比较高，粗糙度为0.4的表面有Φ100外圆，Φ100右端面，左Φ45外圆，Φ90外圆，Φ90左端面，Φ90前侧面，采用精磨加工。
粗糙度为0.8的为右Φ45外圆，采用精车。
粗糙度为1.6的为Φ100左端面，Φ90右端面，采用精车。
粗糙度为0.8的Φ20内孔，采用半精镗。
粗糙度为3.2的为Φ90后侧面，Φ6小孔。
有两个端面跳动的位置要求，基准均为Φ20孔的轴心。
为了保证零件主要表面粗糙度的要求，避免加工时由于切削量较大引起工件变形或可能划伤已加工表面，故整个工艺过程分为粗加工和精加工。
CA6140卧式车床法兰盘课程设计
设计思路这次课程设计是通过PRO/E5.0软件实现的。
PRO/E5.0是一款集CAD/CAM/CAE 功能一体化的综合性三维软件，在目前的三维造型软件领域中占有着重要地位，并作为当今世界机械CAD/CAE/CAM 领域的新标准而得到业界的认可和推广；它是采用参数化设计的、基于特征的实体模型化系统，设计人员可以采用具有智能特性的基于特征的功能去生成模型，如腔、壳、倒角及圆角，您可以随意勾画草图，轻易改变模型。
这一功能特性给工程设计者提供了在设计上从未有过的简易和灵活。
本次综合课设我的设计题目CA6140车床法兰盘，创建思路是通过旋转工具创建零件，然后利用拉伸，倒角，倒圆角等创建其余特征,最终完成实体建模，并完成加工，攥写加工工序，刀具的选择等。
一、零件的分析 1、零件的作用CA6140卧式车床上的法兰盘，为盘类零件，用于卧式车床上。
车床的变速箱固定在主轴箱上，靠法兰盘定心。
法兰盘内孔与主轴的中间轴承外圆相配，外圆与变速箱体孔相配，以保证主轴三个轴承孔同心，使齿轮正确啮合。
主要作用是标明刻度，实现纵向进给。
2、零件的工艺分析法兰盘是一回转体零件,有一组加工表面,这一组加工表面以Φ20045.00+mm 的孔为中心 ,包括：Φ12.034.0100--mm 的外圆柱面及左端面, 尺寸为Φ0017.045-mm 的圆柱面,Φ90mm 的外圆柱面、右端面及上面的4个Φ9mm 的透孔， Φ06.045-mm 的外圆柱面及上面的Φ6mm ，Φ4mm 的孔, Φ90mm 端面上距离中心线分别为34mm 和24mm 的两个平面。
并且其余加工面都与它有位置关系,可以先加工它的一个端面,再借助专用夹具以这个端面为定位基准加工另一端面,然后再加工孔到尺寸要求，再以孔定位加工各个表面。
3、制定工艺路线工序 1 粗车Φ100端面及外圆柱面工序 2 粗车Φ45端面及外圆柱面，粗车Φ90的端面及外圆柱面 工序 3 钻、粗绞Φ20的孔工序 4 半精车Φ100的端面及外圆柱面，半精车Φ90的外圆柱面，车Φ100、Φ90外圆柱面上的倒角，车Φ20孔的左端倒角工序 5 半精车Φ45的端面及外圆柱面，半精车Φ90的右端面，车3×2退刀槽，车Φ45圆柱面两端的倒角，车Φ20 内孔的右端倒角工序 6 精车Φ45的外圆，精车Φ90的右端面及外圆柱面 工序 7 精车Φ100的端面及外圆柱面 工序 8 成形车刀粗、半精、精车B 面 工序 9 粗铣Φ90圆柱面上的两个平面工序 10 半精铣Φ90圆柱面上离中心线34mm 的平面 工序 11 半精铣Φ90圆柱面上离中心线24mm 的平面 工序 12 精铣Φ90圆柱面上离中心线24mm 的平面 工序 13 精磨Φ90圆柱面上离中心线24mm 的平面 工序 14 磨Φ45外圆柱面 工序 15 钻4×Φ9透孔 工序 16 钻Φ4孔，铰Φ6孔 工序 17 抛光B 面 工序 18 去毛刺 工序 19 刻线、刻字 工序 20 镀铬 工序 21 检验入库4、工序尺寸及毛坯尺寸下： 1. 00.01745-Φmm 外圆表面毛坯：5 粗车外圆：3 半精车外圆：1.4 精车外圆：0.4 精磨外圆0.22. 外圆表面Φ12.034.0100--mm毛坯：6 粗车外圆：4 半精车外圆：1.5 精车外圆：0.5 3．B 面Φmm06.045-毛坯：4 粗车外圆：2 半精车外圆：1.5 精车外圆：0.54、B 面中两个端面：毛坯：3 粗车：2 半精车：0.8 精车：0.25．孔Φ20045.00+mm毛坯：20 钻孔：18 扩孔：1.7 铰孔：0.2 精铰：0.16.Φ90mm 外圆毛坯：6 粗车外圆：4 半精车外圆：1.5 精车外圆：0.57. Φ12.034.0100--mm 左端面毛坯：3 粗车：2 半精车：0.8 精车：0.28、90Φmm 右端面毛坯：3 粗车：2 半精车：0.8 精车：0.29、90Φmm 圆柱面上离045.0020+Φmm 孔中心线34mm 的平面毛坯：11 粗铣：10.3 半精铣：0.710、90Φmm 圆柱面上离045.0020+Φmm 孔中心线24mm 的平面毛坯：21 粗铣：20.1 半精铣：0.7 精铣0.15 精磨：0.05二、零件的创建过程：由于零件是回转体零件，所以可以采用旋转来创建，创建如下图2-1所示的草绘：图2-1草绘图样然后单击旋转按钮，做如下图2-2的设置：图2-2旋转设置菜单单击打勾，完成旋转创建。
CA6140车床法兰盘加工工艺及工装设计
CA6140车床法兰盘加工工艺及工装设计一、工艺路线在CA6140车床上加工法兰盘的主要工艺流程如下所示：1.选定适当的工件，将其放置于工作台上，并调整好坐标轴位置。
2.依据加工尺寸要求，使用车刀进行粗加工，以去除工件表面上的毛刺和毛刺。
3.使用内径刀具将法兰盘孔加工至所需的深度和直径。
这一步需要特别注意不要让车刀切割过深或者过浅，否则会影响法兰盘孔的精度。
4.使用钻孔刀或者铰孔刀加工法兰盘孔的螺纹，以便与法兰相对应。
5.在法兰盘表面上用车刀进行精加工，以获得所需的精度和表面光洁度。
6.最后，对加工后的法兰盘进行测量并进行质量检查，确保符合产品要求。
二、加工工装设计加工工装是保证加工精度和提高生产效率的一个重要因素。
在加工法兰盘时，适当地设计和选择工具具有十分重要的作用。
2.1 夹具设计夹具是加工过程中承载工件的重要工装之一。
因此，在制作夹具时应该保证夹紧力均匀、操作方便、能够适应不同加工要求等功能。
具体夹具设计方案如下：1.夹具的基座应该适应于机床工作台，以保证工件的垂直度和水平度，从而提高加工精度；2.夹具的夹紧口宽度需要根据工件的尺寸进行设计，可以采用卡簧或者卡块形式进行压紧，以确保夹紧力均匀。
在夹紧加工过程中需要适当调整夹具的位置和夹紧角度，以更好地保证加工质量；3.夹具的夹持力需要适应加工件的强度需求，以避免因夹具夹持力过大而导致工件破裂；4.应该考虑到夹具操作方便程度问题，并保证夹具结构的牢固性和耐用性。
2.2 加工刀具选择正确的刀具选择也是保证加工质量和提高生产效率的关键。
在加工法兰盘时，需要根据加工要求，选择合适的刀具种类和切削参数。
具体刀具选择方案如下：1.粗加工过程中应该选用快速切削速度和较大切削深度的车刀，以便快速去除杂物和表面毛刺；2.在加工法兰盘孔时，需针对所需深度和直径要求，选用内径刀具，并在孔底处使用选配扩孔钻头进行加工，以获取更好的精度；3.在加工法兰盘螺纹时，可以选择高速钻孔器进行加工，具有加工速度快、切削力小等优点；4.在精加工和光洁度要求较高的表面加工阶段，可以选择使用高硬度钢切割刀片或者高速钢车刀进行加工，以获得更好的表面质量。
CA6140车床法兰盘
02 工艺路线 Process route
04 设计夹具 design of mechanical
06 毕设总结 Summary result
研究 背景
研究背景
PART ONE
“工业4.0”时代的 到来，人们生活质量 的提高与生产设备的 进步也是越来越密切， 人们对高质量低成本 的工业产品的需求也 随之提高。
25
感谢
感谢 老师
在整个毕设过程中，老师对我的指导不仅仅是知识层面的，付老师那一丝不 苟的工作作风与和蔼可亲的教导，也一直激励着我。从课题伊始到毕业论文 的完成那一刻，我还要感谢机械组的所有老师们，感谢他们对我的帮助。
使我初步具备了设计一个中等复杂程度零件的工艺规程的能力和运用夹具设计的基本 原理和方法，拟订夹具设计方案，完成夹具结构设计的能力，也是熟悉和运用有关手 册、图表等技术资料及编写技术文件等基本技能的一次实践机会。
第二步
认识零件各部位尺寸，熟读 零件图，通过绘制三维图查 看工具书确定毛坯件。
第三步
第四步
设计法兰盘钻孔专用夹具。
2
目录
CONTENTS
01 研究背景 Research Background
03 设计要求 design requirements
05 零件简介 Introduction of parts
partthree设计夹具ca6140车床法兰盘与用钻孔夹三维图钻孔夹具装配图钻孔夹具运行动画演示partfive总结我的收获04010302运用机械制造工艺学课程中的基本理论正确地归纳出零件在加工过程中的定位夹紧等问题比较正确的设计出零件工艺路线工序尺寸的等问题能够制订出保证生产质量的机械加工工艺规程
PART TWO
CA6140车床_课程设计_法兰盘_84003型_工艺路线_零件图_毛坯图_说明书.
一．零件分析1.零件的作用CA6140卧式车床上的法兰盘, 为盘类零件,用于卧式车床上。
车床的变速箱固定在主轴箱上，靠法兰盘定心。
法兰盘内孔与主轴的中间轴承外圆相配，外圆与变速箱体孔相配，以保证主轴三个轴承孔同心，使齿轮正确啮合。
2.零件的工艺分析法兰盘共有两组加工表面，现分述如下：⑴以Φ52mm外圆为中心的加工表面这一组加工表面包括：Φ120mm的外圆及其倒角；Φ120mm外圆的左侧面及其面上3个同心的Φ16.5mm×10mm与Φ11mm×5mm的圆孔；Φ80mm的外圆、左端面及其倒角；Φ62±0.015mm内孔长度为13mm；切槽4mm×0.5mm；切槽4mm×3mm；内螺纹M64×1.5长度16mm；Φ58mm与Φ55mm的过度面；车Φ120mm外圆上的两个垂直平面。
⑵以Φ80mm外圆为中心的加工表面这一组加工表面包括：右端面；Φ52g6的外圆、倒角及其3mm×0.5mm退刀槽；右侧面、倒角及其钻孔；Φ36mm内孔及其切6mm×6mm半圆键槽, Φ120mm外圆的右侧面。
它们之间有一定的位置要求，主要是：右端面B与Φ62mm孔中心轴线的跳动度为 0.04；经过对以上加工表面的分析，我们可先选定粗基准，加工出精基准所在的加工表面，然后借助专用夹具对其他加工表面进行加工，保证它们的位置精度。
二．确定毛坯的制造方法、初步确定毛坯形状与尺寸铸铁的机械加工余量根据JZ67-62的确定。
对大批大量的铸件加工余量中查《机械制造工艺补充教材》得，选取等级精度为1级。
零件材料是HT1533，毛坯重量估算约为2kg，零件加工的轮廓尺寸不大,可采~用铸造成型，内孔按Φ31mm和Φ54mm铸造，未注内孔倒角R3。
设计、绘制毛坯图如下：三．工艺规程设计1、定位基准的选择定位的选择是工艺规程设计中重要的工作之一。
定位选择得正确与合理，可以使加工质量得到保证，生产率得宜提高。
CA6140车床_课程设计_法兰盘_84003型_工艺路线_零件图_毛坯图_说明书
一．零件分析1.零件的作用CA6140卧式车床上的法兰盘, 为盘类零件,用于卧式车床上。
车床的变速箱固定在主轴箱上，靠法兰盘定心。
法兰盘内孔与主轴的中间轴承外圆相配，外圆与变速箱体孔相配，以保证主轴三个轴承孔同心，使齿轮正确啮合。
2.零件的工艺分析法兰盘共有两组加工表面，现分述如下：⑴以Φ52mm外圆为中心的加工表面这一组加工表面包括：Φ120mm的外圆及其倒角；Φ120mm外圆的左侧面及其面上3个同心的Φ16.5mm×10mm与Φ11mm×5mm的圆孔；Φ80mm的外圆、左端面及其倒角；Φ62±0.015mm内孔长度为13mm；切槽4mm×0.5mm；切槽4mm×3mm；内螺纹M64×1.5长度16mm；Φ58mm与Φ55mm的过度面；车Φ120mm外圆上的两个垂直平面。
⑵以Φ80mm外圆为中心的加工表面这一组加工表面包括：右端面；Φ52g6的外圆、倒角及其3mm×0.5mm退刀槽；右侧面、倒角及其钻孔；Φ36mm内孔及其切6mm×6mm半圆键槽, Φ120mm外圆的右侧面。
它们之间有一定的位置要求，主要是：右端面B与Φ62mm孔中心轴线的跳动度为 0.04；经过对以上加工表面的分析，我们可先选定粗基准，加工出精基准所在的加工表面，然后借助专用夹具对其他加工表面进行加工，保证它们的位置精度。
二．确定毛坯的制造方法、初步确定毛坯形状与尺寸铸铁的机械加工余量根据JZ67-62的确定。
对大批大量的铸件加工余量中查《机械制造工艺补充教材》得，选取等级精度为1级。
Φ52 2 Φ56 ±0.3Φ62 2.5 Φ57 ±0.3Φ80 2 Φ84 ±0.3Φ120 2 Φ12 ±0.315 顶2.5 底2 19.5 ±0.240 顶2.5 底2 44.5 ±0.247 顶2.5 底2 51.5 ±0.260 顶2.5 底2 64.5 ±0.333，毛坯重量估算约为2kg，零件加工的轮廓尺寸不大,可采零件材料是HT15~用铸造成型，内孔按Φ31mm和Φ54mm铸造，未注内孔倒角R3。
夹具课程设计_CA6140车床法兰盘84003工艺及夹具设计说明书共11页文档
目录1、计算生产纲领，确定生产类型. . . . . . . . . . . . . . . . . . . . . . . . . . . . .12、工艺设计说明书. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .13、工艺规程设计. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .54、参考文献. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .13一、计算生产纲领，确定生产类型设计题目给定的零件是CA6140车床的法兰盘，该车床年产量为8000台，设其备品率A为10﹪，机械加工费品率B为1﹪，则该零件的年生产纲领为：N=8.000×(1+10﹪+1﹪)=8880(件/年)根据生产类型与生产纲领的关系可知该产品为大批大量生产。
二、工艺设计说明书1.零件图工艺性分析1.1零件结构功用分析法兰盘是可用于连接其他零件或可用于增加其他零件强度的一种零件。
本法兰盘是回转面和平面的结合，内部由阶梯孔和螺纹孔组成，其要求有较高的耐磨性，较高的强度和回转稳定性。
1.2绘制零件图1.3零件结构工艺性分析此法兰盘是由回转面和平面组成，由零件图可知，该零件结构较为简单，但零件精度要求高，零件选用材料HT150，该材料用于强度要求不高的一般铸件，不用人工实效，有良好的减振性，铸造性能好。
法兰盘的基本要求是高强度、高韧性、高耐磨性和回转平稳性。
法兰盘共有两组加工表面：⑴以Φ52mm外圆为中心的加工表面这一组加工表面包括：Φ120mm的外圆及其倒角；Φ120mm外圆的左侧面及其面上2个同心的Φ16.5mm×10mm与Φ11mm×5mm的圆孔；Φ80mm的外圆、左端面及其倒角；Φ62内孔长度为13mm；切槽4mm；内螺纹M64×1.5长度16mm；Φ58mm与Φ65mm的过度面；车Φ120mm外圆上的两个垂直平面。
ca6140法兰盘课程设计
ca6140法兰盘课程设计一、教学目标本课程的教学目标是让学生掌握CA6140法兰盘的基本知识、结构、工作原理和操作方法。
通过本课程的学习，使学生能够熟练运用CA6140法兰盘进行相关的工程操作，并培养学生的动手能力、观察能力和创新能力。
1.了解CA6140法兰盘的结构和工作原理。
2.掌握CA6140法兰盘的操作方法和注意事项。
3.能够熟练操作CA6140法兰盘。
4.能够对CA6140法兰盘进行简单的维护和故障排除。
情感态度价值观目标：1.培养学生对机械制造行业的兴趣和热情。
2.培养学生勤奋学习、勇于探索的精神风貌。
二、教学内容本课程的教学内容主要包括CA6140法兰盘的基本知识、结构、工作原理和操作方法。
1.CA6140法兰盘的基本知识：介绍CA6140法兰盘的定义、分类、应用范围等。
2.CA6140法兰盘的结构：讲解CA6140法兰盘的组成部分，包括法兰、螺栓、密封垫等。
3.CA6140法兰盘的工作原理：阐述CA6140法兰盘的工作原理，包括压力传递、密封原理等。
4.CA6140法兰盘的操作方法：示范CA6140法兰盘的操作步骤，包括安装、拆卸、调试等。
三、教学方法为了提高教学效果，本课程将采用多种教学方法相结合的方式进行教学。
1.讲授法：通过讲解CA6140法兰盘的基本知识、结构和操作方法，使学生掌握相关理论知识。
2.演示法：通过实际操作演示，使学生直观地了解CA6140法兰盘的工作原理和操作方法。
3.练习法：安排学生进行实际操作练习，巩固所学知识，提高操作技能。
4.讨论法：学生进行小组讨论，分享学习心得，培养学生的团队协作能力。
四、教学资源为了支持本课程的教学，我们将准备以下教学资源：1.教材：选用权威、实用的CA6140法兰盘操作手册作为教材。
2.参考书：提供相关领域的参考书籍，丰富学生的知识体系。
3.多媒体资料：制作课件、教学视频等多媒体资料，提高教学的趣味性和生动性。
4.实验设备：准备CA6140法兰盘及其相关设备，为学生提供实际操作的机会。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
课程设计说明书专业：机械设计制造及其自动化班级：姓名：学号：指导老师：目录(自己排下)1、工艺设计说明书. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12、课程设计体会. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .20第一部分 工艺设计说明书1. 零件图工艺性分析1.1零件结构功用分析法兰盘是可用于连接其他零件或可用于增加其他零件强度的一种零件。
本法兰盘是回转面和平面的结合，内部由阶梯孔和螺纹孔组成，其要求有较高的耐磨性，较高的强度和回转稳定性。
1.2零件技术条件分析 1）法兰盘本身精度：外圆φ8019.00-+尺寸公差等级IT11，表面粗糙度Ra 为1.6μm ，φ52029.001.0--尺寸公差等级为IT6，表面粗糙度Ra 为1.6μm ，φ1201±尺寸公差等级IT14，表面粗糙度Ra 为3.2μm ，内孔φ62015.0±公差等级为IT7，φ3602.0-+尺寸公差等级IT6，φ65表面粗糙度Ra 为1.6μm ，距离φ36002.0-+为34.580.030.0--的平面公差等级IT13。
2）位置精度，内孔φ62015.0±相对于基准面A 、B 的跳动量要求为0.04。
3）加工此零件时，应尽量统一定位基准，减少装夹次数，这样有利于保证零件的加 工精度。
1. 3零件结构工艺性分析此法兰盘是由回转面和平面组成，由零件图可知，该零件结构较为简单，但零件精度要求高，零件选用材料HT150，该材料用于强度要求不高的一般铸件，不用人工实效，有良好的减振性，铸造性能好。
对法兰盘的基本要求是高强度、高韧性、高耐磨性和回转平稳性，因而安排法兰盘加工过程应考虑到这些特点。
本次设计的零件图如附图：法 兰 盘2. 毛坯选择2.1毛坯类型1、根据零件材料HT150确定毛坯为铸件，由于要加工与φ3602.00+-的孔中心线距离分别为54和34.530.080.0--的两平面，若毛坯外型铸成φ120的外圆，材料浪费太严重，因此将两平面直接铸出。
且3-φ11和3-φ16.5的内孔不铸出，均在钻床上钻出后加工。
2. 由于本零件要求生产批量为中批量生产，毛坯铸造方法选用金属型铸造（查机械加工工艺设计资料 P4表1.2-1），铸造的毛坯尺寸公差等级为8级（查机械加工工艺设计资料 P6表1.2-5），选择错型值为0.7（查机械加工工艺设计资料 P6表1.2-4）。
2.2毛坯余量确定对于批量生产的铸件加工余量（查机械加工工艺设计资料 P7表1.2-7），初步将本零件的加工余量定为5mm ，毛坯尺寸偏差由表1.2-2查得为±1.8.2.3毛坯－零件合图草图3．机加工工艺路线确定3.1加工方法分析确定该零件是法兰盘，中批量生产。
由于此零件较为简单，但精度要求较高，为保证加工精度和表面粗糙度的要求，应尽量减少装夹次数，统一定位基准，由于该法兰盘是由回转面和平面组成，根据具体需要初步确定的加工方法有车、铣、磨、镗、钻等。
3.2加工顺序的安排本着先粗后精、先主后次、基准先行、先面后孔的原则安排加工顺序，逐步提高加工精度，先以外圆φ8019.00-+为粗基准粗车φ52029.001.0--的外圆、长度方向为15的右端面、长度方向为60的右端面和φ1201±的外圆，调头装夹以φ52029.001.0--的外圆、长度方向为15的右端面为基准粗车φ8019.00-+的外圆、长度方向为60的左端面和长度方向为15的左端面，再以粗车后的外圆φ8019.00-+为精基准半精车φ52029.001.0--的外圆、和φ1201±的外圆粗镗，半精镗φ3602.00+-的内孔，以φ52029.001.0--的外圆、长度方向为15的右端面为基准粗镗φ62.4、φ62015.0±、φ65、及4X0.5的槽、φ58的内孔，继续半精镗φ65、φ62015.0±、及4X0.5的槽，车出M64X1.5的螺纹，以外圆φ8019.00-+为基准粗铣长度为54的左端面和长度为34.530.080.0--的两平面，以φ3602.00+-的内孔、φ62.4内孔和长度为60的右端面及34.5的平面定位钻3-φ11和3-φ16.5的孔，然后扩3-φ16.5的孔，然后在继续钻出φ18和φ4的孔，磨φ8019.00-+的外圆和长度为60和15的左端面，磨φ52029.001.0--的外圆、长度方向为15的右端面并切出3X0.5的槽然后倒角，以φ52029.001.0--的外圆、长度方向为15的右端面为基准精镗φ62015.0±的孔，，以φ8019.00-+的外圆为基准精镗φ3602.00+-的内孔，然后用浮动镗刀块精镗φ3602.00+-的内孔并加工出6X6的半圆槽。
3.3定位基准选择先以φ8019.00-+为基准加工φ52029.001.0--的外圆、长度方向为15的右端面和 φ1201±的外圆，再以φ52029.001.0--的外圆、长度方向为15的右端面为基准加工左端部分，再以外圆定位加工内孔和螺纹，以φ3602.00+-的内孔、6X6的半圆槽和长度为60的右端面定位钻孔、扩孔。
3.4加工阶段的划分说明加工阶段分为：粗加工阶段、半精加工阶段、精加工阶段。
3.5主要机加工工序简图1、铸 铸造、清理2、热处理 正火3、粗车φ52029.001.0--的外圆、长度方向为15的右端面、长度为60的右端面、φ1201±的外圆 4、粗车φ8019.00-+的外圆、长度方向为60的左端面和长度方向为15的左端面 5、半精车φ52029.001.0--的外圆和φ1201±的外圆、粗镗φ3602.00+-的内孔、半精镗φ3602.00+-的内孔6、粗镗φ62.4、φ62015.0±、φ65、及4X0.5的槽、φ58的内孔、半精镗φ65、φ62015.0±及4X0.5的槽、车出M64X1.5的螺纹7、粗铣长度为54的左端面和长度为34.530.080.0--的两平面8、钻3-φ11的孔 、扩3-φ16.5的孔 9、钻出φ18和φ4的孔 10、热处理：退火11、去毛刺（在所有侧面去除机械加工所留下的毛刺） 12、清洗吹净在乳化液中清洗法兰盘，保证没有铁削、油污和其他赃物，清洗时间不少于3min ，清洗的同时通入压缩空气以提高清洗效果，清洗后用压缩空气吹净零件，并用擦布擦净表面。
13、检验14、表面淬火 15、磨φ8019.00-+的外圆和长度为60和15的左端面、磨φ52029.001.0--的外圆、长度方向为15的右端面并切出3X0.5的槽然后倒角16、精镗φ62015.0±的孔17、精镗φ3602.00+-的内孔18、用浮动镗刀块精镗φ3602.00+-的内孔并加工出6X6的半圆槽19、去毛刺吹净 20、检验4.工序尺寸及其公差确定φ52029.001.0--工艺路线 基本尺寸 工序余量工序精度工序尺寸 铸 φ57 ±1.8φ57±1.8粗车φ54.22.80.046 φ54.7046.00-半精车φ52.41.80.019 φ52.9019.00-磨削 φ520.40.019φ52029.001.0--φ8019.00-工艺路线 基本尺寸 工序余量工序精度工序尺寸 铸 φ85±1.8φ85±1.8粗车φ80.44.60.22 φ80.422.00-磨削φ800.40.19φ8019.00-工艺路线 基本尺寸 工序余量 工序精度 工序尺寸 铸 φ125±1.8φ125±1.8粗车φ121.53.51 φ121.50.10-半精车φ1201.521201±工艺路线 基本尺寸 工序余量工序精度工序尺寸 铸 φ57±1.8φ57±1.8粗镗φ6030.19 φ60019.0+半精镗φ61.51.50.074 φ61.5074.0+精镗 φ620.50.03φ62015.0±φ65工艺路线 工序余量工序尺寸 铸 φ57粗镗 7 φ64 半精镗1 φ65φ62.4工艺路线 工序余量工序尺寸 铸 φ57粗镗5.4 φ62.4φ3602.0+工艺路线 基本尺寸 工序余量工序精度工序尺寸 铸 φ31±1.8φ31±1.8粗镗φ33.12.10.16 φ33.1016.0+半精镗φ34.61.50.1 φ34.61.0+精镗φ35.6 10.039 φ35.6039.0+浮动镗刀块精镗φ360.40.02φ3602.0+ 15工艺路线 工序余量 工序尺寸铸 20 粗车 4.5 15.5 磨削0.51560工艺路线 工序余量 工序尺寸 铸65粗车 4.6 60.4 磨削0.460φ11工艺路线 工序余量 工序尺寸钻11φ11φ工艺路线 工序余量 工序尺寸钻 11 φ11 扩5.5φ16.5φ18工艺路线 工序余量 工序尺寸钻18φ18φ4工艺路线 工序余量 工序尺寸钻4φ45.设备及其工艺装备确定所用的设备有：CA6140、立式铣床、摇臂钻床、清洗机、检验台、外圆磨床。
夹具有：三爪卡盘、虎钳、钻直孔专用夹具、钻斜孔专用夹具、磨床专用夹具。
刀具有：90度车刀、车用镗刀、铣刀、φ11、φ4、φ18、φ16.5钻头、砂轮、切断刀。
量具有：千分尺、游标卡尺、专用卡规、专用通规、止规。
6．切削用量及工时定额确定（1） 粗车φ52029.001.0--的外圆、长度方向为15的右端面、长度为60的右端面、φ1201±时：（T1=T 辅 T2=T 机 T3=T 工 T4=T 休）（车刀刀杆尺寸BXH 取20X30） 切削用量：ap=10.85 由表5.3-1得：f=0.9mm/r由表5.3-20查得 v=46m/min 则n=318x46/57=256.63=257r/mm工时定额：由表3.3-1得：装夹工件时间为0.08min 由表3.3-2得：松开卸下工件时间为0.06min ， 由表3.3-3得：操作机床时间为：（0.02+0.03）X18+0.02+0.02+0.01+0.02=0.97 min由表3.3-4得：测量工件时间为：0.1+0.15+0.08+0.1=0.43min T1=0.08+0.06+0.97+0.43=1.54min由表3.3-33得布置工作地、休息和生理时间分别为：T3=56min 、T4=15min T 基=Ljz/nfap=497.6X5/257X0.9X10.85=1min 则T 总=T1+T2+T3+T4+T 基=73.84min （2）粗车φ8019.00-+的外圆、长度方向为60的左端面和长度方向为15的左端面： 切削用量：（车刀刀杆尺寸BXH 取25X25）ap=4.6 ，由表5.3-1得f=0.8，由表5.3-20查得v=53m/min ，则n=318v/d=318x53/85=198.3=198r/min工时定额：由表3.3-1得：装夹工件时间为0.08min由表3.3-2得：松开卸下工件时间为0.06min ， 由表3.3-3得：操作机床时间为：0.02+0.02X5+0.02+0.03+0.03X3+（0.03+0.02+0.03+0.02）X9=1.16min 由表3.3-4得：测量工件时间为：0.1+0.09+0.08=0.27min T1=0.08+0.06+1.16+0.27=1.57min由表5.4-1得机动时间为：T2=（0.04+0.03）X3=0.21min由表3.3-33得布置工作地、休息和生理时间分别为：T3=56min 、T4=15min T 基=Ljz/nfap=460x5/198x0.8x4.6=3.16min则T 总=T1+T2+T 基+T3+T4=75.94 （3）半精车φ52029.001.0--的外圆和φ1201±的外圆、粗镗φ3602.00+-的内孔、半精镗φ3602.00+-的内孔：切削用量：（刀尖圆弧半径取0.5）ap=3 由表5.3-2得：f=0.15mm/r 由表5.3-20得：v=100m/min则n=318v/d=318x100/55=578.2=578r/min 工时定额：（同上）T1=1.2min T2=0.3min T3=56min T4=15min T 基=135x5/578x0.15x3=2.29min T 总1=T1+T2+T3+T4+T 基=74.79min 粗镗φ3602.00+-的内孔：切削用量： ap=2.1由表5.3-3得f=0.3mm/r 由表5.3-20得v=110m/min则n=318v/d=318x110/31=1129r/min 工时定额：（同上）T1=0.8 min T2=0.14 min T3=60 min T4=15 min T 基=lz/nfap=100x5/1129x0.3x2.1=0.7min T 总2=76.64min 半精镗φ3602.00+-的内孔：切削用量：ap=1.5由表5.3-3得f=0.15mm/r 由表5.3-20 得v=115m/min则n=318v/d=318x115/33=1108r/min 工时定额：（同上）T1=0.4 min T2=0.07 min T3=60 min T4=15 min T 基=lz/nfap=50x5/1108x0.15x1.5=1min T 总3=76.47min 则T 总=227.9min(4) 粗镗φ62.4、φ62015.0±、φ65、及4X0.5的槽、φ58的内孔、半精镗φ65、φ62015.0±及4X0.5的槽、车出M64X1.5的螺纹时：切削用量： ap=7由表5.3-3得f=0.5mm/r 由表5.3-20得v=67m/min则n=318v/d=318x67/57=374r/min 工时定额：（同上）T1=2.3min T2=0.5min T3=60min T4=15min T 基=lz/nfap=145x5/374x0.5x7=0.55min T 总1=T1+T2+T3+T4+T 基=78.35min半精镗φ65、φ62015.0±及4X0.5的槽时：切削用量：ap=1.5由表5.3-3得f=0.15mm/r由表5.3-20得v=115m/min则n=318v/d=318x115/62=590r/min工时定额：（同上）T1=1.2min T2=0.3min T3=60min T4=15minT 基=100x5/590x0.15x1.5=3.77minT 总2=80.27min车出M64X1.5的螺纹：切削用量：ap=1.6 由表5.3-1得f=1.2mm/r 由表5.3-20得v=70m/min则n=318v/d=318x70/62=359r/min工时定额：T1=0.74min T2=0.07min T3=56min T4=15minT 基= lz/nfap=50X5/359X1.2X1.6=0.36 minT 总3=71.83min 则T 总=230.45min(5) 粗铣长度为54的左端面和长度为34.530.080.0--的两平面：切削用量：ap=2.5 由表6.3-2得f=0.25mm/r 由表6.3-21得v=120m/min 则n=318v/d=318x120/112=341r/min工时定额：由表6.4-1得T2=Lw+L1+L2/vf=50+8+8/120X0.25=2.2 min由表 3.3-7得操作时间为0.5 min 由表 3.3-8得测量工件时间为0.24minT1=1.98min T3=51min T4=15minT 基=lz/nfap=300X5/341X0.25X2.5=7.04minT 总=75.02min(6) 钻3-φ11的孔：切削用量：ap=15 由表7.3-1得f=0.6mm/r 由表7.3-11得 v=12m/minn=318v/d=318x12/11=347r/min工时定额：T2=Lw+Lf+Lt/fn=15+9.35+0/0.6X347=0.12 min (Lf=dm/2cotkr=11/2cot120=9.35) T 基=15X11/347X0.6X15=0.05 min由表3.3-9得装夹工件的时间为0.17 min由表3.3-10得松卸工件的时间为0.15 min由表3.3-11得操作时间为0.4 min由表3.3-12得测量工件的时间为0.04min则T1=0.76 min T3=47 min T4=15 minT 总1=62.81min扩3-φ16.5的孔：切削用量：ap=10 由表7.3-2得f=0.6mm/r 由表7.3-12得v=25.1m/min则n =318v/d=318X25.1/16.5=484r/min工时定额：由表7.4-1得T2=iw+lf+lt/fn=(10+1.62)/(0.6x484)=0.04min【lf=(dm-dw)/2cotkr=(16.5-11/2cot120=1.62)】由表 3.3-9得装夹工件时间为0.17min 由表 3.3-10的松卸工件时间为0.15min由表3.3-11得操作机床时间为0.42 min 由表3.3-12得测量工件时间为0.05min T1=0.79min T3=47min T4=15min T 基=10x16.5/484x0.6x10=0.06min T 总2=62.89 min T 总=125.7 min（7）钻出φ18和φ4的孔切削用量：ap=11 由表7.3-1得f=0.8mm/r 由表7.3-11得 v=13m/minn=318v/d=318x13/18=230r/min工时定额：钻φ18深2的孔：T2=Lw+Lf+Lt/fn=2+5.29+0/0.8X230=0.04 min (Lf=dm/2cotkr=18/2cot120=5.29) T 基=2X18/230X0.8X2=0.1 min钻φ4深11的孔：T2=Lw+Lf+Lt/fn=11+1.18+0/0.8X230=0.07 min (Lf=dm/2cotkr=4/2cot120=1.18) T 基=11X4/230X0.8X11=0.02 min由表3.3-9得装夹工件的时间为0.17 min由表3.3-10得松卸工件的时间为0.15 min由表3.3-11得操作时间为0.4 min由表3.3-12得测量工件的时间为0.04min则T1=0.76 min T3=47 min T4=15 minT 总=62.99min（8）磨φ8019.00-+的外圆和长度为60和15的左端面： 切削用量：ap=0.4 由表10.2-2得f=0.4mm/r v=22m/min则n =318v/d=318X22/80=88r/min工时定额：由表3.3-13得装夹和松卸时间为0.05 min 0.03 min由表3.3-15得操作时间为0.35min 由表3.3-16得测量工件时间为0.08min T1=0.51min T3=60min T4=15min T 基=108x0.4/88x0.4x0.4=3.09min T 总1=78.6min磨φ52029.001.0--的外圆、长度方向为15的右端面并切出3X0.5的槽然后倒角切削用量：ap=0.4 由表10.2-2得f=0.4mm/r v=22m/min则n =318v/d=318X22/52=135r/min工时定额：由表3.3-13得装夹和松卸时间为0.05 min 0.03 min由表3.3-15得操作时间为0.35min 由表3.3-16得测量工件时间为0.21min T1=0.64min T3=60min T4=15min T 基=103x0.4/135x0.4x0.4=1.91min T 总2=77.55min T 总=156.15min(9) 精镗φ62015.0±的孔：切削用量：ap=0.5由表5.3-3得f=0.15mm/r由表5.3-20得v=115m/min则n=318v/d=318x115/62=590r/min工时定额：（同上）T1=1.2min T2=0.3min T3=60min T4=15minT 基=70x5/590x0.15x0.5=7.9minT 总=84.4min(10) 精镗φ3602.00+-的内孔：切削用量：ap=1由表5.3-3得f=0.15mm/r由表5.3-20 得v=123m/min则n=318v/d=318x123/36=1087r/min工时定额：（同上）T1=0.4 min T2=0.07 min T3=60 min T4=15 minT 基=lz/nfap=50x5/1087x0.15x1=1.53minT 总=77min(11) 用浮动镗刀块精镗φ3602.00+-的内孔切出6X6的半圆槽：切削用量：ap=0.4由表5.3-3得f=0.15mm/r由表5.3-20 得v=140m/min则n=318v/d=318x140/36=1237r/min工时定额：（同上）T1=0.4 min T2=0.07 min T3=60 min T4=15 minT 基=lz/nfap=50x5/1237x0.15x0.4=3.37minT 总=78.84min第三部分 课程设计体会经过此次课程设计，内心感触颇深，课程设计环节可以说既是对我们在校学习成果的检验，又是一次综合运用所学知识的一次机会。
