结构吊装方案及例题

采用的L和α 值，计算出起重半径R：
起重半径：
R F L cos
根据R值以及选定的臂长L值，查阅起重机性能曲线，复核起重量Q 及起重高度H，如能满足要求，即可根据R值确定起重机吊装屋面板时 的停机点。
土木工程施工
【举例】某单层工业厂房安装构件，已知：Q1＋Q2 ＝2t; h1＋h2 ＋h3 ＋h4 ＝16.5m;其中构件支座高度h1 ＝13.34m 现拟选用W1—100型履带式起重机进行安装，试确定该型号 起重机能否完成吊装任务？ 【解】查表：起重臂枢轴中心距地面的高度为E＝1.7m；枢 轴中心距回转中心的距离为F＝1.3m； 则：h＝h1－E＝13.34－1.7＝11.64m ； （1）起重机的仰角： arctg3 h arctg3 11 .64 arctg1.428 55 o f g 3 1 （2）起重机最小臂长：
土木工程施工
（3）起重半径R（也称工作幅度）
起重半径的确定可以按三种情况考虑： ①当起重机可以不受限制地开到构件吊装位置附近吊 装构件时，对起重半径没有什么要求。 ②当起重机不能直接开到构件吊装位置附近去吊装构 件时，就需要根据起重量、起重高度、起重半径三个参 数，查阅起重机的性能表或性能曲线来选择起重机的型 号及起重臂的长度。 ③当起重机的起重臂需要跨过已安装好的结构构件去 吊装构件时，为了避免起重臂与已安装的结构构件相碰 ，则需求出起重机的最小臂长及相应的起重半径。此时 ，可用数解法或图解法来计算起重机的最小臂长。
土木工程施工
数解法
由图： L l1 l 2
h f g sin cos
为了求得最小臂长，可对上 式求导数：
dL h f g （ ） （ ） d sin cos -h cos （f g） sin 2 sin cos 2
令： dL
Lmin h sin55
o

f g cos55 o
11 .64 3 1 21 .18 m 0.8192 0.5736
结合W1—100型履带式起重机的臂长情况，选用L＝23m臂长。
土木工程施工
W1-100型履带式起重机起重特性
R(m)
4.5 5 6 6.5 7 8 9 10 11 12 13 14 15 17 臂长13m Q(t) 15.0 13.0 10.0 9.0 8.0 6.5 5.5 4.8 4.0 3.7 H(m) 11 11 11 10.9 10.8 10.4 9.6 2.2 7.8 6.5 臂长23m Q(t) H(m) 臂长27m Q(t) H(m) 臂长30m Q(t) H(m)
土木工程施工
选择起重机的依据：
①构件的最大重量 Qmax； ②构件的最大安装高度 Hmax；
③起重机起重性能与臂长L；④现有的起重设备条件。 要求：所选择的起重机其起重性能和起重臂长均能满足厂 房安装各个环节的需要。
（1）起重量Q ——起重机的起重量应满足下式要 求；
Q≥Q1＋Q2 (t)
Q1——安装构件的重量（t）； Q2——索具的重量，一般取0.2t；
土木工程施工
（2）起重高度H ——起重
机的起重高度必须满足所吊件 的安装高度要求；
H≥h1＋h2 ＋h3 ＋h4 (m)
式中：h1——安装支座表面的高度，从停机面算起（m）； h2——安装的空隙，不小于0.3m； h3——绑扎点至所安装构件底面的距离（m）； h4——索具的高度，自绑扎点至吊钩中心的距离（m）；
8.0 7.2 6.0 4.9 4.2 3.7 3.2 2.9 2.4 2.2 1.7
19 19 19 19 18.9 18.6 18.2 17.8 17.5 17 16
5.0 3.8 3.1 2.5 2.2 1.9 1.5 1.4
23 23 22.9 22.6 22.2 22 21.6 21
3.6 2.9 2.4 1.9 1.4 1.1 0.9
土木工程施工

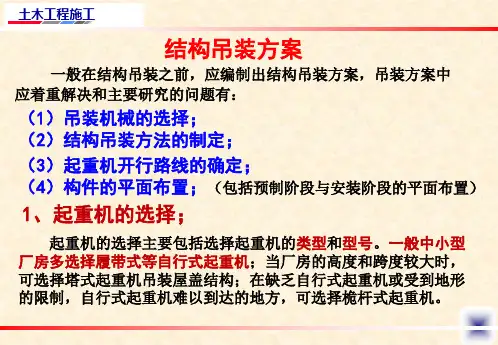

结构吊装方案
一般在结构吊装之前，应编制出结构吊装方案，吊装方案中 应着重解决和主要研究的问题有：
（1）吊装机械的选择； （2）结构吊装方法的制定； （3）起重机开行路线的确定； （4）构件的平面布置；（包括预制阶段与安装阶段的平面布置）
1、起重机的选择；
起重机的选择主要包括选择起重机的类型和型号。一般中小型 厂房多选择履带式等自行式起重机；当厂房的高度和跨度较大时， 可选择塔式起重机吊装屋盖结构；在缺乏自行式起重机或受到地形 的限制，自行式起重机难以到达的地方，可选择桅杆式起重机。
土木工程施工
③确定屋架的就位排放位置。
wenku.baidu.com
土木工程施工
B.屋架的成组纵向就位排放
屋架成组纵向就位排放，一般以3～4榀为一组靠柱 边顺轴线纵向排放。 屋架与柱之间、屋架与屋架之间的净距离≥200mm， 相互之间用铁丝及支撑拉紧撑牢。 每组屋架之间应留3m左右间距作为横向通道。为避免 到已经安装好的屋架下方去绑扎和起吊屋架，以免发生碰 撞事故，就位时各组屋架的中心线可大致安排在该组屋架
26 25.9 25.7 25.4 25 24.5 23.8
土木工程施工
（3）起重半径R： R＝F＋L·cosα ＝1.3m＋23·cos55°＝14.5m （4）复核相应的起重量和起重高度：
由R＝14.5m，查起重机性能表可得：
Q＝2.3t＞ Q1＋Q2 ＝2t ； H＝17.25m＞ h1＋h2＋h3＋h4 ＝16.5m；
