射频天线知识讲座(110P)-华为内部培训教材共112页
射频基础知识培训02
无线电波的传播方式
1
2
2
4 3
图示：①直射波 ②反射波 ③ ④绕射（衍射）波
23
无线电波的衰落特性
自由空间的传播损耗
自由空间是一个理想的空间，在自由空间中，电波沿直线传播而不被吸收， 也不发生反射、折射、绕射和散射等现象。在下图所示的自由空间中，设在 原点0有一辐射源，均匀地向各方向辐射，辐射功率为Pt。能量均匀地分布 在以0点为球心，d为半径的球面上。已知球面的表面积为4πd2 ，因此，在 球面单位面积上的功率应为Pt/4πd2。若接收天线所能接收的在效面积为 A=λ2/4π，则接收机输入功率为：
波长
26
微波的传播
无线电波的波长不同，传播特点也不完全相同。 目前wlan使用的频段属于微波。 微波的视距传播 微波的频率很高，波长较短，它的地面波衰减很快。 因此也不能依靠地面波作较远距离的传播，它主要是 由空间波来传播的。空间波一般只能沿直线方向传播 到直接可见的地方。在直视距离内超短波的传播区域 习惯上称为“照明区”。在直视距离内超短波接收装 置才能稳定地接收信号。
例如一个建筑物的高度为１０米，在距建筑物２００米处接 收的信号质量几乎不受影响，但在距建筑物１００米处，接收信号场 强将比无高搂时明显减弱。这时，如果接收的是２１６～２２３兆赫 的电视信号，接收信号场强比无高搂时减弱１６分贝，当接收６７０ 兆赫的电视信号时，接收信号场强将比无高搂时减弱２０分贝。如果 建筑物的高度增加到５０米时，则在距建筑物１０００米以内，接收 信号的场强都将受到影响，因而有不同程度的减弱。也就是说，频率 越高，建筑物越高、越近，影响越大。相反，频率越低，建筑物越矮、 越远，影响越小。
位：安培，A • 电感：线圈环绕着的东西，通常是导线，由于电磁感应

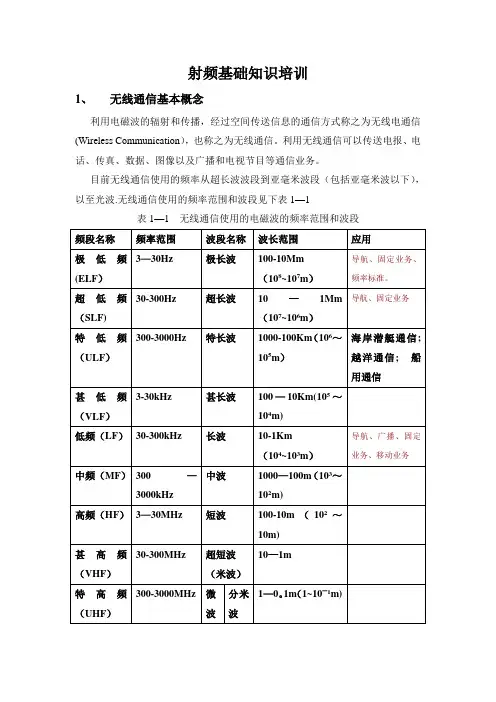

射频基础知识培训
射频基础知识培训1、无线通信基本概念利用电磁波的辐射和传播，经过空间传送信息的通信方式称之为无线电通信(Wireless Communication），也称之为无线通信。
利用无线通信可以传送电报、电话、传真、数据、图像以及广播和电视节目等通信业务。
目前无线通信使用的频率从超长波波段到亚毫米波段（包括亚毫米波以下），以至光波.无线通信使用的频率范围和波段见下表1—1表1—1 无线通信使用的电磁波的频率范围和波段由于种种原因,在一些欧、美、日等西方国家常常把部分微波波段分为L、S 、C 、X 、Ku 、K 、Ka 等波段（或称子波段）,具体如表1 — 2所示表1-2 无线通信使用的电磁波的频率范围和波段无线通信中的电磁波按照其波长的不同具有不同的传播特点，下面按波长分述如下:1。
1 极长波（极低频ELF)传播极长波是指波长为1～10万公里（频率为3～30Hz ）的电磁波。
理论研究表明，这一波段的电磁波沿陆地表面和海水中传播的衰耗极小. 1.2 超长波（超低频SLF ）传播超长波是指波长1千公里至1万公里（频率为30~300Hz ）的电磁波。
这一波段的电磁波传播十分稳定，在海水中衰耗很小（频率为75Hz 时衰耗系数为0.3dB/m）对海水穿透能力很强,可深达100m以上。
1。
3 甚长波(甚低频VLF)传播甚长波是指波长10公里～100公里（频率为3~30kHz）的电磁波.无线通信中使用的甚长波的频率为10~30kHz，该波段的电磁波可在大地与低层的电离层间形成的波导中进行传播，距离可达数千公里乃至覆盖全球.1。
4 长波（低频LF)传播长波是指波长1公里~10公里（频率为30～300kHz)的电磁波.其可沿地表面传播(地波)和靠电离层反射传播（天波）。
1。
5中波（中频MF)传播中波是指波长100米～1000米（频率为300～3000kHz)的电磁波.中波可沿地表面传播（地波)和靠电离层反射传播（天波）。
华为技术培训教程-天线基本原理共29页
1、不要轻言放弃，否则对不起自己。
2、要冒一次险!整个生命就是一场冒险。走得最远的人，常是愿意 去做，并愿意去冒险的人。“稳妥”之船，从未能从岸边走远。-戴尔．卡耐基。
梦 境
3、人生就像一杯没有加糖的咖啡，喝起来是苦涩的，回味起来却有 久久不会退去的余香。
华为技术培训教程-天线基本原理 4、守业的最好办法就是不断的发展。 5、当爱不能完美，我宁愿选择无悔，不管来生多么美丽，我不愿失 去今生对你的记忆，我不求天长地久的美景，我只要生生世世的轮 回里有你。
华为天线基础知识培训V2.0-20150209
基站天线
手动调节电调天线
远程调节电调天线
在网管端采用远程控制方式调节电下倾角
机械下倾，通过调节天线支架实现下倾
下倾角类型
电下倾，通过调节天线内部移相器实现下倾 机械下倾与电下倾组合的方式
电调天线由于其易优化的特点，已成为主流的基站天线类型
HUAWEI TECHNOLOGIES CO., LTD. HISILICON SEMICONDUCTOR
上副瓣比较大
17.5dBi
上副瓣低
垂直面波宽 比较窄 覆盖范围远
垂直面波宽比 较宽
覆盖范围近
HUAWEI TECHNOLOGIES CO., LTD.
基站天线的极化
单极化天线
空间接收分集
双极化天线
双极化支持接收分集
收发共用
仅接收
收发共用
仅接收
天面空间受限
双极化为什么业界使用±45°双极化？
双极化天线原来主要用于极化分集，那需要
能量转换器：导波信号 VS 电磁波信号
HUAWEI TECHNOLOGIES CO., LTD.
Huawei Confidential
3
天线的工作原理
偶极子
单元方向图
阵列方向图
天线方向图
d
阵列
注：当d=λ,kd=2π; 实际设计 d=(0.8~0.9) λ;
天线的方向是由单元方向图与阵列方向图乘机获得 ;
按照水平方向图和极化特性划分
全向天线 基站天线 定向天线
单极化全向天线
单极化定向天线 双极化定向天线
按照波束下倾的特性划分
基站天线
固定电下倾角天线
手动可调电下倾角天线
远程可调电、电视天线、雷达天线等； 工作频段分类，短波天线、超短波天线、微波天线等； 方向性分类，全向天线、定向天线等； 外形分类，可分为线状天线、面状天线（平板、抛物面）等；

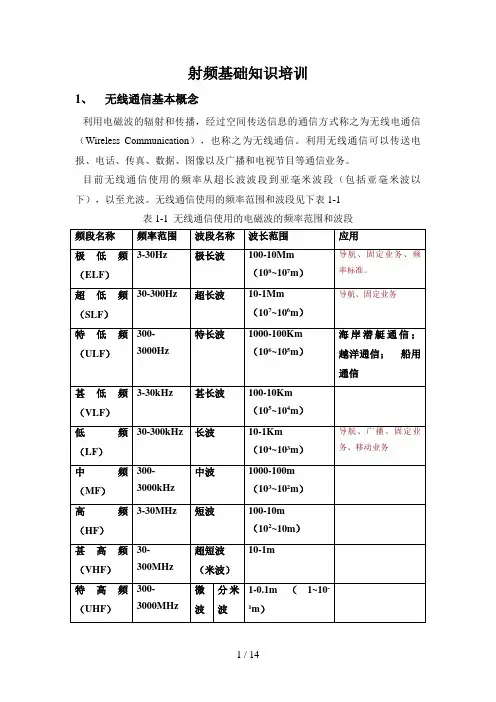

射频基础知识培训
射频基础知识培训1、无线通信基本概念利用电磁波的辐射和传播，经过空间传送信息的通信方式称之为无线电通信（Wireless Communication），也称之为无线通信。
利用无线通信可以传送电报、电话、传真、数据、图像以及广播和电视节目等通信业务。
目前无线通信使用的频率从超长波波段到亚毫米波段（包括亚毫米波以下），以至光波。
无线通信使用的频率范围和波段见下表1-1表1-1 无线通信使用的电磁波的频率范围和波段由于种种原因，在一些欧、美、日等西方国家常常把部分微波波段分为L、S、C、X、Ku、K、Ka等波段（或称子波段），具体如表1 - 2所示表1-2 无线通信使用的电磁波的频率范围和波段无线通信中的电磁波按照其波长的不同具有不同的传播特点，下面按波长分述如下：1.1 极长波（极低频ELF）传播极长波是指波长为1~10万公里（频率为3~30Hz）的电磁波。
理论研究表明，这一波段的电磁波沿陆地表面和海水中传播的衰耗极小。
1.2超长波（超低频SLF）传播超长波是指波长1千公里至1万公里（频率为30~300Hz）的电磁波。
这一波段的电磁波传播十分稳定，在海水中衰耗很小（频率为75Hz时衰耗系数为0.3dB/m）对海水穿透能力很强，可深达100m以上。
1.3 甚长波（甚低频VLF）传播甚长波是指波长10公里~100公里（频率为3~30kHz）的电磁波。
无线通信中使用的甚长波的频率为10~30kHz，该波段的电磁波可在大地与低层的电离层间形成的波导中进行传播，距离可达数千公里乃至覆盖全球。
1.4 长波（低频LF）传播长波是指波长1公里~10公里（频率为30~300kHz）的电磁波。
其可沿地表面传播（地波）和靠电离层反射传播（天波）。
1.5中波（中频MF）传播中波是指波长100米~1000米（频率为300~3000kHz）的电磁波。
中波可沿地表面传播（地波）和靠电离层反射传播（天波）。
中波沿地表面传播时，受地表面的吸收较长波严重。
华为公司 射频器件与天馈基础知识培训材料
发射合插损 典型值 (dB)
4.5 6.8 8 1 1 4.5
价格比较 (每载频)
中 低 低 中 高 中
四合一 2级 3dB电桥 不合路 EDU 双双工器方式 双CDU(不经过合 不合路 路器) 双CDU方式
双CDU(经过合路 器)
合路 双CDU方式
目录
BTS收发信前端系统简介 BTS收发信前端系统简介 合分路单元 室外天馈系统
前后比(F/B) 前后比(F/B)
天线的后向180°±30°以内的副瓣电平与最大波束之差,用正值表 示 一般天线前后比可以达到18～45dB,对于密集市区要积极采用前后比 大的天线,如40dB.
天线主要技术指标
极化
天线辐射的电场矢量在空间的取向.双极化天线通常使用+45度和- 45度正交双线极化,垂直极化天线使用垂直极化方式.以大地为基准 面,电场矢量垂直于地面为垂直极化(VP),平行于地面为水平极化 (HP) 一根天线只有一个极化方向,所谓双极化天线其实是2根天线放在一 个防护罩里而已.
目录
BTS收发信前端系统简介 BTS收发信前端系统简介 合分路单元
CDU SCU EDU
室外天馈系统
合分路单元
作用
可以使多个发射信号和多个接收信号共用一个天线,减少天馈 数量 完成收发信双工,发射信号合路,滤波 完成接收信号的滤波,低噪声放大和分路 提供塔放的馈电电路功能:
包括CDU,SCU,EDU三种模块.
馈线(馈管) 馈线(馈管)
馈线选取
常用馈线类型:1/2",7/8",5/4" 900MHz,馈线长度大于80米采用5/4"馈线,小于80米采用7/8"馈线 1800MHz,馈线长度大于50米采用5/4"馈线,小于50米采用7/8"馈线 馈线弯曲曲率不宜过大,外导体要求接地良好
天线知识介绍培训资料(PPT 85页)
无下倾
机械下倾
第二章 天线辐射电磁波的基本原 下倾方法的比较 理
10°电下倾
6° 电下倾 10°机械下倾
+ 4° 机械下倾
第二章 天线辐射电磁波的基本原 如何实现可变电理下倾
问题
输入阻抗的定义是什么？ 波束下倾有哪两种方法？ 增益的概念是什么？ dBd与dBi的区别是什么？
第二章 天线辐射电磁波的基本原 理
导线载有交变电流时，就可以形成电
磁波的辐射，辐射的能力与导线的长短和
形状有关.
当导线的长度增大到可与波长相比拟 时，导线上的电流就大大增加，因而就能 形成较强的辐射。通常将上述能产生显著 辐射的直导线称为振子。
第二章 天线辐射电磁波的基本原
天线可视理为一个四端
网络
小结
• 本章介绍了无线电波和超短波的 基本知识，其中主要包括的内容 有：无线电波的概念、无线电波 的极化、天线的概念、天线的极 化、圆极化波、极化损失、极化 隔离、超短波和微波的视距传播、 电波的多径传播、电波的绕射传 播等方面的内容。
• 通过对本章的学习，应该对无线
课程内容
第一章 无线电波和超短波的基本知识 第二章 天线辐射电磁波的基本原理 第三章 天线传输线的概念介绍 第四章 基站天馈系统
信号质量受到影响的程度不仅和接 收天线距建筑物的距离及建筑物的高度
问题
无线电波的概念是什么？ 无线电波的波长、频率和传播速度
的关系？ 解释无线电波的绕射现象？ 水平极化波和垂直极化波的区别是
什么？（请图示）
解答
无线电波是一种能量传输形式，在传播过程 中，电场和磁场在空间是相互垂直的，同时
- 3dB点
10dB 波束宽度 - 10dB点
华为内部---射频基础知识培训
第三章 射频基本概念辨析
第一节 功率相关概念
第二节 噪声相关概念
第三节 线性相关概念 第四节 传输线相关概念 第五节 下行通道射频指标 第六节 上行通道射频指标
噪声相关概念
噪声定义 噪声是指在信号处理过程中遇到的无法确切预测的干扰信号（各 类点频干扰不是算噪声）。常见的噪声有来自外部的天电 噪声，汽车的点火噪声，来自系统内部的热噪声，晶体管 等在工作时产生的散粒噪声，信号与噪声的互调产物。
华为内部---射频基础知 识培训
2021年7月14日星期三
前言
射频子系统位于整个基站的最前端，是整个NodeB系统正 常运行的关键环节之一。本胶片主要讲述射频基本概念和 知识，以便大家更加深入理解NodeB系统。
课程目标
学习完本课程，您将能够：
熟悉和掌握射频基本概念和知识
参考资料
《无线通信技术》，深圳市华为技术有限公司
微波有散射作用。利用这种散射作用可实现微波的超视距传播。
WCDMA工作频段：上行1920～1980MHz，下行2110～2170MHz， 属于微波波段，其电磁波传播方式为微波传播。
思考题
何谓无线通信？ WCDMA的工作频段？该频段属于哪一波
段？ 简述WCDMA的电磁波传播方式及其特点。
解答
Amplitude
SystemView 0
40
20
0
-20
-40 0
功率相关概念
500.e-3
Sink 1 1
1.5
2
500.e-3
1 Time in Seconds
1.5
2
功率相关概念
信号的峰值功率、平均功率和峰均比PAR
解释：平均功率是系统输出的实际功率。在某个概率下峰值功率 跟平均功率的比就称为在某个概率下的峰均比，如 PA R = 9 . 1 @ 0 . 1 % , 各 种 概 率 下 的 峰 均 比 就 形 成 了 C C D F 曲 线 （ 互 补累积分布函数）。
