SMT SAMSUNG贴片机操作教程
SMT SAMSUNG贴片机操作教程
跳过排列生产
原点 Visframe
密码 吸嘴 位置
Z Axis 下降延时 （mm ）
贴片 速度
PCB 进板时吸嘴动作 抛料时停止
等待时先进料
PCB 进板速度
中速
:
基板信息
公司名称 板/PCB名称
PCB 进来 PCB出去
PCB 锁定
拼板信息 取消/不保存
见下页
板的长度 板的宽度 轨道移动
选取MARK类型
MARK尺寸
X 搜索范围
Y 搜索范围
MARK 颜色
Mark点判定合格值
宽度 x 宽度 y
外光 内光
自动调整
扫描
外形
检测
:
元件库
按元件组排列
见
下
新建元件 编辑元件 相同元件 复制
粘贴
删除
页
更新元件 删除元件组
更改元件组
搜索
NEW Part：
输入元件名
选取相应的元件组
选取相应元件的尺寸
z YAMAHA Mount 坐标原理
坐标说明：
YAMAHA X AXIS 坐标数值为越大越向右越小越向左 负数越小越向右越大越向左，Y AXIS 正数越大越向 上越小越向下，负数越小越向上越大越向下，Z AXIS 坐标为正数越大越向下越小越向上，负数越小越向下 越大越向上，R AXIS坐标为正数越大逆时针旋转，负 数越大顺时针旋转，HEAD排列顺序为从右至左
备注：X AXIS Motor与Y AXIS Motor不可以调换
六. Calibration [校正]
1.SKEW Compensation :
(1.)
2.X .Y Limit search ：
三星CP45贴片机的基本操作
三星CP45贴片机的基本操作
总结
一、PCB板的设置：
1、文件——新建——建立
A、输入PCB板的大小(略比原板大）
B、移动相机——对原点——确定
2、点击Array——确定PCB板的数量（X,Y的数量）——移动手动光标确定每一块板的坐标——确定
3、基准点位置
A、位置类型，一般用两点（可用多点）
B、标记点的位置——确定点的颜色（黑或白）——修改点的直径大小
C、校准点：调整，轮廓，测试
二、元件
选择元件类型（电阻‘R’、电容‘C’、电感‘L’、二极管‘D’），修改元件名称
三、步
1、确定元件的位置，元件的方向（垂直90或-90，平行180）
2、选择每个位置所用元件——优化
3、优化完成后，飞搭的位置是否对应
四、喂料器
1、查看所用飞搭对应的位置（如36）
2、选择移动相机——纠正吸嘴是否对准元件（试吸：拾取——编辑——测试）
3、注意亮度调节，双击所用元件位置——亮度调节（一般在5——8，能够识别电子元件），或选择吸头——点击拾取——编辑——亮度调节
4,、双击所用元件位置——公共数据——调节机器的运行速度（根据元件及焊盘的大小调整速度，调节吸嘴的延时时间）
五、生产
结束——下载程序——开始
第1页共2页。
三星SM系列贴片机编程
SAMSUNG SM系列贴片机程序制作教程1.编程的界面认识
2、操作流程图及说明
点开，选择工具栏选择“管理者”，输入原始密码“1”如图，点击“OK”，点开
选择
（导入，选择事先整理好的坐标文件，文件类型选择所有文件类型）点击导入会出现以下界面选择对应的名称，如图界面所示：，点击“转
进”，点击，进入界面，选择未被注册的元件，进行注册如图界面所示：按图所标示的数字1-6步骤进行元件注册，
，元件全部注册完后，点击“步骤”，选择右下方的一个元件标记为PCB板的原点，如下图标示的1-5所示步骤进行操作：
，点击“基板”，
打开CAM350,对PCB板进行测量，PCB板的大小，原点的XY则是输入选择做为原点的位置焊盘中
心点到板边的距离。
MARK点，选择“基本标记”是选择的做为原点
的焊盘的中心位置到PCB板的MARK点的距离（或是选择做为MARK的）。
如下图所示
，点击“优化”，优化完成后，点开“喂料器”，优化好的站位选择在13-55之间，（特殊情况除外）如下图所示：
，最后出站位表，点击“应用”，出现下面界面，按照界面标示的1-4步骤操作，。
程序完成后点击关机键即可。
如下图所示：。

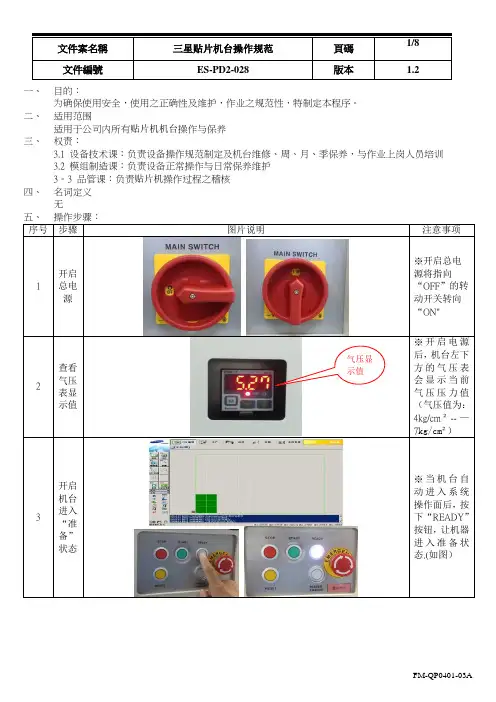

三星贴片机台操作规范
一、目的：为确保使用安全，使用之正确性及维护，作业之规范性，特制定本程序。
二、适用范围适用于公司内所有贴片机机台操作与保养三、权责：3.1 设备技术课：负责设备操作规范制定及机台维修、周、月、季保养，与作业上岗人员培训3.2 模组制造课：负责设备正常操作与日常保养维护3。
3 品管课：负责贴片机操作过程之稽核四、名词定义无五、操作步骤：序号步骤图片说明注意事项1 开启总电源※开启总电源将指向“OFF”的转动开关转向“ON"2 查看气压表显示值※开启电源后，机台左下方的气压表会显示当前气压压力值（气压值为：4kg/cm²--—7kg/cm²）3 开启机台进入“准备”状态※当机台自动进入系统操作面后，按下“READY”按钮，让机器进入准备状态.(如图）气压显示值4 让机台初始化归零※点击显示器系统操作面左边的“工具”里的子菜单的“归零”如图。
5 暖机※归零完成后，进入系统操作面上的“应用”，点击左边会出现一个子菜单“F9暖机”，设定暖机时间后点击“开始"。
暖机时间为:5—10分钟。
6 进入操作级别进入“工具”里的子菜单“操作级别",根据需要进入程序员，输入密码进入。
机器归零点击1.应用3.暖机时间设定2.F9暖机4.设定好时间后点击：开7 调取工作程序※点击“文件”里的子菜单“打开”图标，进入文件选择区，选取要生产的文件打开（如图）8 调取工作程式程序选定后会出现如图中所示信息，可拿生产基板进行再次核对。
9 查看喂料器位置点击“PCB编辑”里的子菜单“喂料器”，会出现生产程序的物料名和对应的站位，按照此站位把物料Feeder装在对应的站位上。
点击此处进入程序选择程序选好后，此处会出现所选程序的贴装图这里显示所选择的程序名称喂料器此处是生产物料名和对应站位10 把物料装在对应的站位上物料装到Feeder上后，把Feeder正确的装到对应站位.11 开始生产装好料后，点击“生产"中的子菜单“完成”，再接着点击“PCB下载"。
SMT操作流程中的贴片机使用方法
SMT操作流程中的贴片机使用方法贴片机是在表面贴装技术（SMT）中最常用的设备之一、它的作用是将表面贴装元件（SMD）精确地安装到印刷电路板（PCB）上。
贴片机的使用方法决定了贴装质量和效率，下面是贴片机的使用流程及相关操作步骤。
1.准备工作：a.确保贴片机和周围工作区域的清洁。
清除灰尘和杂物，以免影响贴装质量。
b.准备好所需的表面贴装元件和印刷电路板。
确保SMD和PCB的质量，并根据要求准备好对应的元件和板子。
c.安装并检查贴片机的工作平台、吸嘴和真空系统等部件。
确保它们处于良好状态。
2.导入元件和板子：a.打开贴片机的软件界面，并选择导入元件和板子的选项。
b.将SMD放置在贴片机的元件供料系统中。
根据元件的类型和大小选择对应的进料方式，如卷带、管式或托盘式。
c.将PCB放在贴片机的工作平台上，并根据需要进行定位和固定。
3.设置参数：a.在贴片机的软件界面上，输入元件的相关参数，如尺寸、封装类型、翻转方式等。
这些参数决定了贴装的精度和正确性。
b.根据PCB的要求，设置贴装位置、旋转角度、布局方式等参数。
确保元件安装在正确的位置上。
c.检查并修改各项参数，确保一致性和准确性。
4.运行贴装程序：a.在贴片机的软件界面上，选择要运行的贴装程序。
这些程序通常是事先编写和优化好的。
b.运行程序之前，贴片机会进行自检和自动矫正，以确保良好的工作状态。
c.启动贴装程序，并观察整个贴装过程。
确保元件的正确安装和定位，以及贴装的精确度。
5.质量检查：a.在贴片机的软件界面上，选择进行质量检查的选项。
贴片机通常具有自动检测和报警功能，以保证质量。
b.检查贴装后的PCB和SMD是否满足要求。
对于不符合要求的贴装，可以进行重新安装或更换元件等处理。
6.维护和保养：a.贴片机在长时间运行后，需要进行清洁和维护，以保持其正常工作状态。
b.定期检查贴片机的各类部件和工作平台，防止磨损和损坏。
c.更新贴片机的软件程序和参数，以适应新的贴装要求。
SMT贴片机作业指导书
文件编号设备型号版本号生效日期第1页共1页1.2、确认空气压力值（0.45~0.55Mpa范围内）。
（图一）1.6、打应用菜单，选择暖机选项将机器设定暖机5分钟。
（图五）3.3、待屏幕显示可以关闭时，将机器电源开关逆时针旋转90度关闭3.4、关闭控制柜SMT电源开关。
2.3、更换物料作业。
（见【贴片机工艺指导书】）3、关机的作业3.1、确认轨道上无PCB。
3.2、选择左下方的关闭选项，关闭程序和电脑。
（图八）电源。
（图九）动。
（图二）1.4、系统完全运行正常后，按“READY”按钮给机器马达接通电源。
（图三）1.5、设备回原点。
打开左下的工具菜单，选择回原点选项将机器回原点。
（图四）2、开始生产的作业2.1、试产的作业。
（见【贴片机工艺指导书】）2.2、暂停生产的作业。
（见【贴片机工艺指导书】）1.7、选择生产数据。
打开PCB编辑菜单，点击文件打开选项，导入需要生产的机种的PTO文件。
（图六）注意事项：1、更换物料取飞达和插入飞达时必须停机。
2、更换物料时必须检查新物料是否正确（二次确认），并在【换料登记表】上记录相关内容。
SM482贴片机作业指导书SAMSUNG SM482页 数击喂料器菜单，检查调整机器各料栈的物料使之与系统内各料栈数据匹配一致。
（图七）作业名称贴片机的作业2014/9/101.3、闭合电控箱内SMT机电源开关，确认稳压电源是否启动并稳定工作。
打开机器电源（电源开关顺时钟旋转90°，等待机器内电脑启1.8、确认生产数据。
点击基板菜单，检查调整顶针和轨道宽度。
点图 示贴片机的作业流程1、生产前的准备作业1.1、确认设备有无异常 ：检查吸嘴是否正常，飞达是否正常。
SMT贴片机操作
SMT贴片机操作一、准备工作：1.确保贴片机处于稳定的工作台面上，不会晃动或滑动。
2.检查贴片机的电源连接是否稳固，确保供电正常。
二、导入元件：1.将元件放置在适当的元件托盘中，确保元件的正确定位。
2.将元件托盘滑入贴片机中，并确保托盘处于正确的位置。
三、导入PCB板：1.打开贴片机的PCB板导入口，将待贴附的PCB板放入导入口中。
2.确保PCB板的定位孔与贴片机的定位销对齐，以确保贴附的准确性。
3.关闭导入口，确保PCB板牢固地固定在贴片机上。
四、设定贴附参数：1.打开贴片机的控制面板，选择适当的程序和贴片参数。
2.设定贴片的贴附位置和方向，确保元件粘贴到正确的位置。
3.设定贴附速度和压力，以确保贴片的稳定性和准确性。
五、开始贴附：1.确认贴片机的工作区域没有障碍物，并按下开始按钮。
2.观察贴附过程中的运行状态，确保元件正确地贴附到PCB板上。
3.在贴附完成之后，贴片机会发出提示音，表示任务完成。
六、检查贴附质量：1.取下贴附好的PCB板，进行目视检查。
2.检查贴附的元件是否粘贴在正确的位置，是否存在翻转或倾斜的情况。
3.检查贴附的质量，如焊点是否牢固、与相邻元件之间的间距是否合适等。
七、清理工作：1.清理贴片机上的残留物，如过多的粘着剂、废料等。
2.检查贴片机的吸嘴和传送带是否干净，如有污垢请进行清洁。
3.关闭贴片机，将元件托盘和PCB板进行储存或下次使用。
操作SMT贴片机时需要注意以下几点：1.穿戴适当的防护设备，如手套、口罩等，以防止在操作过程中受到伤害。
2.严格按照操作规程进行操作，不要随意更改程序和参数。
3.注意贴附过程中的安全，如保持清洁的工作环境，并警惕任何可能的故障。
4.定期对贴片机进行维护，检查关键部件的磨损和老化情况，并及时更换。
总结：SMT贴片机是一种非常重要的电子制造设备，它能够大大提高生产效率和产品质量。
准备工作的正确性和操作的严谨性对于贴片机的正常运行和贴附质量有着重要的影响。
三星贴片机操作中文说明1
第一章設備大体結構介紹及操作利用1-1 機台外觀及各部專業名稱介紹1-2開關機程序1-2-1 開機步驟 0–1 檢查輸入電壓是不是為單相220伏特交流電。
步驟 0-2 檢查面對機台右下方的開關是不是在”ON”的位置。
步驟 0-3 檢查位在前方及後方的急緊開關(Emergency Stop)是不是為解除。
步驟 1 將<Isolation Switch>順時針方向打開。
打開<Isolation Switch>後，直接按下Start，以避免傷及硬體。
步驟 3 進入主程式後，按下位在Operation Panel上的<Ready Switch>。
步驟 4 拿起Teaching Box，設定Mode = Home之後，按下<Home Start>( ▼向下的方鍵)，此時，機台所有的軸(Axis X，Y，Z，R)會做歸原點的動作。
步驟 5 暖機三到五分鐘。
選擇Mount→Warm-Up，按下選擇”START”。
1-2-1 關機步驟 1 選擇File→Exit(或按下Alt + F4)，就會離開Windows作業系統。
步驟 2 按下位在<Isolation Switch>的Stop(紅色按鈕)，即能够移除馬達電源。
步驟 3 待電腦所有的程式皆關閉結束後，將<Isolation Switch>逆時針關閉即可。
1-3 操作面板各種功能的說明及利用1-3-1 操作面板上的按鈕功能說明及利用1.＜Isolation＞ switch其功能為提供或停止設備的主電源，以轉動開關來提供電源，電源指示燈會亮，且在一會兒，工作畫面會出現在”Programming Monitor”。
在關機期間，供應Driver的電源是關閉的，例如馬達。
只有在結束MMI主程式才需要關閉電源，若是突然關閉電源，資料及主機可能會受損，且在下次開機時，設備可能會發生故障。
2.＜Main start＞ switch要供應電源至電力系統，例如馬達，按下<main start>switch的綠色按鈕來提供電源。
三星贴片机操作规程
三星贴片机操作规程1 开机1.1 打开空气压缩机；1.2 打开墙面电源开关；1.3取下机器防尘罩，打开主电源开关（一级旋转开关，如图1中2所示）,图2中的电源（POWER）指示灯亮；1.4按下启动开关（二级红绿按键开关，绿键为开，红键为关，如图1中1所示）；1.5电脑自检完毕进入操作界面后，按下准备开关（三级Ready开关，如图2中的2所示），此按键同时有指示作用，按下后指示灯亮；1.6暖机3-4分钟：点击快捷键出现暖机操作窗口，点击START（开始），计时器开始计时，3-4分钟后，点击STOP停止。
图1图22 运行2.1点击快捷键出现打开文件对话框，首先选文件类型为*.OPT，打开目标程序的OPT文件。
确认无误后，点击OK，出现以下提示：TOTAL：X POINT （总共X个元器件）END OF STEP：CYCLE Y--HEAD Z （结束于Y循环的Z头）按YES键确认，接着出现以下提示：LOAD PCB DATA NOW（是否装载PCB板的数据）按YES键确认，接着出现以下提示：PUT ALL NOZZLE（放下所有吸嘴）按NO键放弃，目标程序即完成装载。
2.2点击快捷键调出运行操作窗口。
2.3 按进板方向拿一块PCB板在导轨上对照宽度，然后转动手轮（见图2中的8所示），调节导轨宽度直到合适为止。
把PCB板放在导轨上，用手来回推动PCB板，板活动自如又不会掉下即可。
2.4在进板口放入准备贴片的PCB板，注意进板方向。
2.5按下START键（如图2中的3所示），机器的状态由IDLE（空闲）转到PAUSE（暂停），贴片工作头自动移到等待位置并进行自检，自检完毕后蜂鸣器（见图2中的7所示）发出一声“嘟”，再按一次START键，机器即进入自动运行状态（RUN）。
2.6导轨上可以同时存在两块板，当工作位置有一块板正在贴片，在进板口的等待位置还可以放一块板。
前一块板完成贴片后，会自动出板，处于等待位置的板自动进到工作位置，当此板完全定位后，在进板口即可放入新的一块板。
贴片机操作规范
《贴片机操作规范》文件编号：文件版号：编制：审核：批准：生效日期：发放编号：贴片机三星SM321操作说明：编写程序1、贴片机编程总步序流程说明:PCB板编辑---File—点击程序文件夹—open—打开任意程序文件进行修改PCB板编辑：F2条板—F3元件—F5步骤—F8优化—F4喂料器—F8优化（如有修改喂料器，需要执行此步骤）--生产。
2、各步序编写程序说明：（1）、手柄：UP/DN为调节移动速度等级；MODE为模式选择，一般选用JOG（快速），BANG慢速，HOME回零；AXIS轴选择键；HEAD 吸嘴选择键；在操作时将MODE模式选择为JOG，AXIS选择XY, 调节移动速度等级，按方向键移动即可。
（2）、PCB编辑-条板：1.客户名：录入客户名；2.板名称：录入编程对应的PCB板型号;3.坐标：一般选择第一个坐标；4.板的大小：在X/Y处录入PCB板尺寸数据（Y以板的实际尺寸为准，X可大于PCB板实际尺寸0.5mm），然后调整轨道宽度；5．放板与贴片机轨道，点击PCB板传入，传入PCB板；6．贴装原点：PCB板右下角贴片元件/铜箔直角处作为原点，现在贴装原点X/Y处录入数据0，鼠标点击Mocve，通过手柄移动贴装头部找寻到PCB板右下角贴片元件/铜箔直角处，点击Get 进行数据拾取；7.4EA排列：点击4EA排列，进入PCB拼板设置界面。
（A）设置拼板:此项只需修改数量数据即可，一出二拼板的数据为1*2，一出三拼板的数据为1*3，以此类推。
（B）拼板坐标：NO1 X/Y/R数据不做修改；NO2 X/Y坐标点与NO1坐标点在PCB板内的位置一样，点击MOVE，手柄移动贴装头部找寻到NO2 X/Y坐标点，点击Get进行数据拾取。
其他按此方法以此类推。
修改完数据有确定退出。
8.基准符号：点击基准符号，进入基准点设置界面。
（A）位置类型：选择第三个对角类型。
（B）标记位置：PCB板对角孔位或者PCB板上专用Mark点，对角的孔位越小越好。
【三星贴片机操作指引】
作成 审核批准管控章一、 目的及其适用范围建立贴片机作业规范，作为操作人员的作业依据，以达到作业质量一致，安全操作之目的。
适用本公司SMT 车间三星SM421操作 二、 操作方法2.1启动设备前的检查：检查设备周围的安全状况，设备内部有无杂物。
2.2打开主气源与电源2.3打开设备电源：顺时针方向拧设备前面的Main 开关，给设备供应电源。
2.4检查气压是否正常，气压：4.5-5.5kg/cm 2 2.5操作面板介绍。
（如下图）2.6待设备进入操作软件界面后点击操作面板上的F/R SELECT-LOCK 键，再点击Servo free 键，按键LED 灯亮时，表示伺服已解锁。
2.7设备原点复位:点击界面上的 应用 —暖机—输入暖机时间（10分钟）及使用设定的暖机时间项打勾—开 始。
2.8根据所生产的机型打开主界面左下方“打开”的文件夹，选择相应机型贴片程序文件名（文件格式OPT ）。
2.9调整轨道宽度及摆放顶针（生产双面板时顶针摆放不能顶到元件）。
2.10打开程序后点击：喂料器—只显示已设定的喂料器项打勾—按照程序排好的站位装送料器—核对料站— —填写换料记录。
2.11生产运行：进入主界面点击，生产—完成—PCB 板下载—开始—START 键。
2.12暂停生产：在设备运转中，单击红色STOP 键可以使设备停止运转，重新单击START 键则可重新开始 生产。
START ：开始键Servo free:伺服解锁键STOP ：暂停、停止键F/RSELECT-LOCK 前后面板切换键RESET 复位键FEEDERCHANG E:送料器切换键EMERGEN CY:紧急按键。
2024年度完整的SMT贴片机操作步骤流程
工艺流程熟悉
熟悉SMT贴片机的操作流程和 注意事项，确保操作正确无误。
了解生产计划和工艺要求，明确 贴片机的贴装顺序和精度要求。
对操作人员进行培训，提高其操 作技能和安全意识，确保生产顺
利进行。
2024/3/23
10
03
SMT贴片机操作步骤详解
2024/3/23
11
开机与初始化设置
打开SMT贴片机的总电源，启 动设备。
2024/3/23
模组式贴片机
采用模块化的设计理念， 可根据需求灵活配置不同 的功能模块，实现多种元 件的贴装。
龙门式贴片机
适用于大型PCB板的贴装， 具有较大的工作空间和较 高的贴装精度。
5
应用领域与发展趋势
应用领域
SMT贴片机广泛应用于电子制造行业，如手机、电脑、平板等消费类电子产品 以及汽车电子、医疗电子等领域。
定期对设备进行润滑和紧固，确保设备运行平稳、无异 常噪音和振动。
2024/3/23
19
常见故障排查与处理
2024/3/23
01
当设备出现故障时，应首先查看设备显示屏上的故障代码或提示信息， 以便快速定位故障原因。
02
对于常见的故障，如吸嘴堵塞、传送带偏移等，可以按照设备操作手 册中的故障排除指南进行处理。
在设备出现异常或故障时，应立 即停机并通知专业维修人员进行 检查和维修。
18
设备维护保养要求
定期对SMT贴片机进行维护保养，包括清洁设备表面、 检查设备零部件的磨损情况等。
保持设备周围环境的清洁和干燥，避免灰尘和潮湿对设 备造成不良影响。
定期更换设备中的易损件，如吸嘴、过滤器等，确保设 备正常运行。
将元器件按照规格和类型放置在供料器中，并调整好供 料器的位置和角度。
SMTSAMSUNG贴片机操作教程
SMTSAMSUNG贴片机操作教程SMT (Surface Mount Technology)是一种电子组装技术，它通过在PCB（Printed Circuit Board，印刷电路板）上贴装元器件，可以大大提高电子产品的制造效率和可靠性。
SAMSUNG是一家知名的电子设备制造商，提供了一系列的SMT贴片机设备。
下面是SAMSUNG贴片机的操作教程。
1.准备工作在操作SAMSUNG贴片机之前，需要进行一些准备工作，包括检查机器和工作区域的清洁程度，确保所有所需的工具和材料都齐全，以及打开机器电源并进行自检。
2.加载PCB将待组装的PCB放置在贴片机的工作台上，并使用夹具或卡盘将其固定。
确保PCB的位置和对准方式正确，并根据需要调整夹具或卡盘的位置。
3.设置参数使用操作面板上的触摸屏或键盘，进入贴片机的设置界面。
在这里，您可以设置贴片机的运行参数，包括元器件的尺寸、位置和姿态等。
根据PCB的设计要求和元器件的特性，设置适当的参数以确保正确的组装。
4.装载元器件根据PCB的设计文件，将需要组装的元器件放置在贴片机上的供料器中。
贴片机通常包括多个供料器，可以同时装载不同类型或大小的元器件。
确保元器件在供料器中的位置正确，并根据需要调整供料器的位置和方向。
5.运行贴片机在设置好参数和装载元器件后，可以开始运行贴片机。
选择正确的贴片程序，并按下启动按钮或输入相应的指令，贴片机将自动从供料器中拾取元器件，并将其精确地放置在PCB的指定位置上。
贴片机会根据设置的参数和程序，自动调整位置、速度和力度等，以实现高效的贴片。
6.检查和纠正在贴片过程中，贴片机会自动检查贴片的结果，并根据需要进行纠正。
例如，如果元器件没有正确地放置在PCB上，贴片机会进行重新调整或报警。
如果出现错误或异常情况，需要及时检查并解决，以确保贴片的质量和准确度。
7.卸载PCB当贴片机完成所有的贴片任务后，可以将组装好的PCB从工作台上卸下。
