焊接运条方法

合集下载

焊条电弧焊摆动方法及熔池控制

焊条电弧焊摆动方法及熔池控制
一、焊接引弧
电弧焊开始时,引燃焊接电弧的过程称为引弧。

引弧的方法包括以下两类:
1、非接触式引弧:是指利用高频电压使电极末端与焊件间的气体导电产生电弧。

焊条电弧焊很少采用这种方法。

2、接触引弧:引弧时先使电极与焊件短路,再拉开电极引燃电弧。

根据操作手法不同又可分为以下两种:
⑴敲击法:使焊条与焊件表面垂直地接触,当焊条的末端与焊件的表面轻轻一碰,便迅速提起焊条并保持一定的距离,立即引燃了电弧。

操作时焊工必须掌握好手腕上下动作的时间和距离。

⑵划擦法:先将焊条末端对准焊件,然后将焊条在焊件表面划擦一下,当电弧引然后趁金属还没有开始大量熔化的一瞬间,立即使焊条末端与被焊表面的距离维持在2~4mm的距离,电弧就能稳定地燃烧。

如果发生焊条和焊件粘在一起时,只要将焊条左右摇动几下,就可脱离焊件,如果这时还不能脱离焊件,就应立即将焊钳放松,使焊接回路断开,待焊条稍冷后再拆下。

3、引弧时注意事项
由于引弧端温度较低,熔深较浅,易产生未焊透。

酸性焊条接引弧时可稍将电弧拉长,对坡口根部进行预热,然后压低电弧进行正常焊接。

碱性焊条则由于药皮特性对根部熔透有利,不需采用酸性焊条的引弧方式,但不要直接引弧,应在坡口前端一距离引弧后,迅速拉回起焊端,并压低电弧进行焊接。

二、运条
焊接过程中,焊条相对焊缝所做的各种动作的总称为运条。

运条包括沿焊条轴线的送进、没焊缝轴线方向纵向移动和横向摆动三个动作。

1、运条的基本动作。

堆焊耐磨焊条焊接方法与技巧

堆焊耐磨焊条焊接方法与技巧
堆焊耐磨焊条焊接的方法和技巧包括以下步骤：
1. 焊条的选用：选用D-65、D-667和506焊条，堆焊前，按焊条使用说明，将焊条烘干，放在保温箱中备用。

2. 预处理：对焊件进行预热，焊后缓冷。

3. 电源选择：选用功率为10千伏安以上的直流或20千伏安以上的交流电
焊机。

使用直流焊机要反接（焊条接正极）。

堆焊时，用交流焊机要求空载电压≥70V，电流应掌握在200A左右。

如空载电压低于70V时，要加大电流，以焊条和母材充分溶合为准。

4. 焊接次序及厚度：辊面预热后，先用506焊条堆焊1-3层，将辊找圆。

然后均匀地堆焊数层D-667，达到应有厚度。

D-667焊层堆焊完后，再堆
焊一层D-65，堆焊厚度为3-5mm；D-65焊层堆焊后，再用D-65堆焊一层凌形花纹。

5. 运条方法：根据实际情况选择蛇形运条法、月牙形运条法或8字形运条法。

6. 其他注意事项：对于砖机的螺旋绞刀这类工件，宜采用长弧焊法，使其有一个较薄、宽、平整的焊层表面。

对于在工作中同时承受冲击和磨粒磨损的零件，如破碎机的锤头、衬板、笼棒等，只能顺向焊接，不能横向焊接。

以上是堆焊耐磨焊条焊接的方法和技巧，仅供参考，建议咨询专业人士获取更准确的信息。

焊接常用的运条方法

焊接常用的运条方法
焊接常用的运条方法有以下几种：
1. 直线运条法：通过将焊条在焊缝中直接来回运动，完成焊接过程。

适用于直线焊接。

2. 绕圆运条法：通过将焊条在焊缝周围呈环形运动，完成焊接过程。

适用于圆弧形焊接。

3. 颤动运条法：焊条在焊缝中颤动运动，达到熔池与母材的翻转和混合，提高焊缝质量。

适用于厚板焊接。

4. 快速运条法：焊条以较快的速度在焊缝中运动，快速熔化母材和焊条，适用于高速焊接。

5. 摆动运条法：焊条采用左右或上下摆动运动，增加焊缝的宽度，提高焊接质量。

适用于多层焊接和大断面焊接。

6. 间断运条法：焊条间断运动，控制熔池形貌和尺寸，保证焊接质量。

适用于对焊接位置有要求的场合。

7. 自由运条法：焊条根据焊接操作者的经验和技能进行自由运动，适用于复杂形状的焊接。

需要根据具体的焊接项目和要求选择适合的运条方法，以获得高质量的焊接接头。

焊条电弧焊基本操作技术-my

（3）焊条的横向摆动
• 横向摆动的作用是为获得一定宽度的焊缝，并保证焊缝两侧熔合良好。其摆动幅度应根据焊缝宽度与焊条直径决定。横向摆动力求均匀一致，才能获得宽度整齐的焊缝。正常的焊缝宽度一般不超过焊条直径的2～5倍。
2．运条方法运条的方法很多，选用时应根据接头的形式、装配间隙、焊缝的空间位置、焊条直径与性能、焊接电流及焊工技术水平等方面而定。
九．连弧焊（1）
连弧焊法在焊接过程中电弧连续燃烧，不熄灭，采取较小的坡口钝边间隙，选用较小的焊接电流，始终保持短弧连续施焊。连弧焊仅要求焊工保持平稳和均匀的运条，操作手法没有较大变化，容易掌握。焊缝背面成形比较细密、整齐，能够保证焊缝内部质量要求，但如果操作不当，焊缝背面易造成未焊透或未熔合现象。
九、连弧焊和断弧焊特点
进行单面焊双面成形焊接时，第一层打底焊道焊接是操作的关键，在电弧高温和吹力作用下，坡口根部部分金属被熔化形成金属熔池，在熔池前沿会产生一个略大于坡口装配间隙的孔洞，称为熔孔，焊条药应熔化时所形成的熔渣和气体可以通过熔孔对焊缝背面有效保护。同时，工件背面焊道的质量由熔孔尺寸大小、形状、移动均匀程度决定。单面焊双面成形，按照第一层打底焊时的操作手法不同，可分为连续施焊法（又称连弧焊法）和间断灭弧施焊法（又称断弧焊法）两种。
六定位焊与定位焊缝
焊前为固定焊件的相对位置进行的焊接操作叫定位焊，俗称点固焊。定位焊形成的短小而断续的焊缝叫定位焊缝。通常定位焊缝都比较短小，焊接过程中都不去掉，而成为正式焊缝的一部分保留在焊缝中，因此定位焊缝的质量好坏、位置、长度和高度等是否合适，将直接影响正式焊缝的质量及焊件的变形。生产中发生的一些重大质量事故，如结构变形大．出现未焊透及裂纹等缺陷，往往是定位焊不合格造成的，因此对定位焊必须引起足够的重视。

焊条焊接方法技巧

在厚板焊接时，必需接受多层焊或多层多道焊。前一条焊道对后一条焊外表的距离维持在 2~4mm 的距离，电弧就能稳定地燃烧。
焊道起预热作用，后一条焊道对前一条焊道起热处理作用。有利于提高焊
假如发生焊条和焊件粘在一起时，只要将焊条左右摇动几下，就可脱
缝金属的朔性和韧性。每层焊道厚度不能大于焊条直径的 1.5 倍。
焊缝宽度一般不超过焊条直径的 2--5 倍。
接焊缝各层焊道的焊接。
2〕运条方法
直线往复运条方法：焊条末端沿焊缝的纵向作直线形摇摆，这种运条
运条的方法许多，选用时应依据焊缝接头的形式、装配间隙、焊缝的方法的焊接速度快，焊缝成形窄，适用于间隙较窄的平焊位置的单面焊双
空间位置、焊条直径与性能、焊接电流及焊工技术水平等方面因素而定。面成形，特殊适合于不锈钢的焊接，有利于在焊接过程中操纵熔池温度，
离焊件，假如这时还不能脱离焊件，就应马上将焊钳放松，使焊接回路断
焊条运条的技巧
开，待焊条稍冷后再拆下。
引弧
3〕应用：由于引弧端温度较低，熔深较浅，易产生未焊透。酸性焊
电弧焊开始时，引燃焊接电弧的过程称为引弧。
条接引弧时可稍将电弧拉长，对坡口根部进行预热，然后压低电弧进行正
引弧的方法包括以下两类：
常焊接。碱性焊条则由于药皮特性对根部熔透有利，不需接受酸性焊条的
连弧焊法与断弧焊法的应用
接头是单面焊双面成形打底焊较难把握的环节。接头方法得当，焊缝正反
焊条电弧焊单面焊双面成形打底焊工艺，按手法的不同可分为连弧焊
两面匀称平滑且内部无缺陷；方法不当，则易产生焊瘤、余高超高、凹陷、法和断说，
假如焊条送进的速度太快，则电弧长度快速缩短，焊条未端与焊件接触发锯齿形运条方法。

二保焊立焊焊接方法及图解

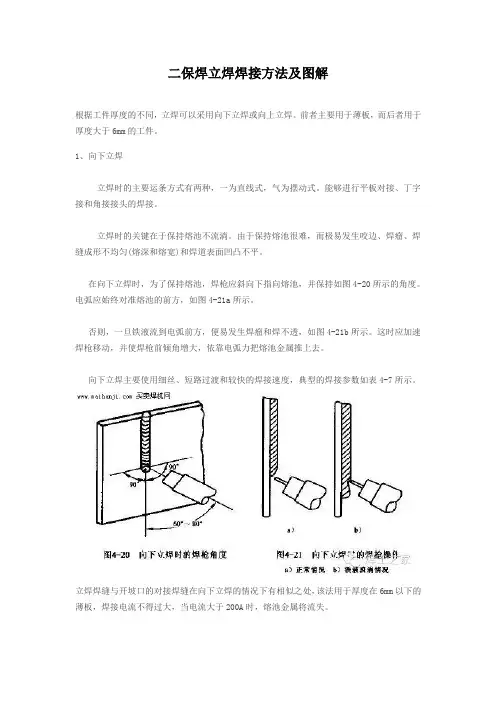

二保焊立焊焊接方法及图解根据工件厚度的不同，立焊可以采用向下立焊或向上立焊。

前者主要用于薄板，而后者用于厚度大于6mm的工件。

1、向下立焊立焊时的主要运条方式有两种，一为直线式，气为摆动式。

能够进行平板对接、丁字接和角接接头的焊接。

立焊时的关键在于保持熔池不流淌。

由于保持熔池很难，而极易发生咬边、焊瘤、焊缝成形不均匀(熔深和熔宽)和焊道表面凹凸不平。

在向下立焊时，为了保持熔池，焊枪应斜向下指向熔池，并保持如图4-20所示的角度。

电弧应始终对准熔池的前方，如图4-21a所示。

否则，一旦铁液流到电弧前方，便易发生焊瘤和焊不透，如图4-21b所示。

这时应加速焊枪移动，并使焊枪前倾角增大，依靠电弧力把熔池金属推上去。

向下立焊主要使用细丝、短路过渡和较快的焊接速度，典型的焊接参数如表4-7所示。

立焊焊缝与开坡口的对接焊缝在向下立焊的情况下有相似之处，该法用于厚度在6mm以下的薄板，焊接电流不得过大，当电流大于200A时，熔池金属将流失。

为此除限制电流外，还应尽量降低电弧电压和提高焊速。

向下立焊时通常焊枪不进行摆动，因为焊枪摆动时熔池难以保持，易引起铁液流失和未焊透。

如果需要较大的熔宽时，应采用多层焊。

值得指出的是向下立焊的焊缝成形美观、熔深浅，易产生未焊透和焊瘤。

2.向上立焊工件厚度大于6mm时应采用向上立焊。

这时熔深较大、熔透可靠。

但是由于熔池较大，使铁液流失倾向增加。

为了能形成焊缝，不得使用过大参数。

通常采用的焊接参数为焊接电流120-150A、电弧电压18-20V的短路过渡形式。

这时形成的熔池较小，熔池始终跟随电弧移动，前面的熔池金属也同时凝固，保证了熔池不致流淌。

向上立焊时焊枪位置十分重要，如图4-22所示。

焊枪大致上应垂直于工件。

直线式焊接时，焊道易呈凸状，焊道外观成形不良且易咬边。

多层焊时后面的填充焊道易产生焊不透，所以一般不采用，因而向上立焊通常都进行摆动，摆动方式是如图4-23a所示的小幅摆动。

电焊技术基本手法图

手弧焊是用手工操作的焊接方法，因此焊缝的质量在很大程度上决定于焊工的操作技术。

手弧焊时焊条要做三个方向的运动：朝熔池方向逐渐送进；沿焊接方向逐渐移动：必要时作有规则的横向摆动。

1）焊条朝熔池方向逐渐送进，这是为了以维持所要求的电弧长度。

因此，焊条的送进速度应等于焊条的熔化速度，如果送进速度比熔化速度慢，则电弧被逐渐拉长，严重时形成断弧现象；反之，如果焊条送进速度太快，则弧长迅速缩短，最后导致焊条弓弩手焊件接触短路，电弧熄灭。

2）焊条沿焊接方向的移动速度，即手弧焊的焊接速度。

太快时，电弧来不及熔化中够的焊条和母材，造成焊缝断面太小以及容易形成末焊透等缺陷；太慢时，熔化金属堆积过多，加大了焊缝断面，并且使焊件加热温度过高，薄件则容易烧穿。

3）焊条作横向摆动是为了获得一定宽度的焊缝，特别是当焊件开坡口时，由于焊口较宽，常采用摆动焊条使两侧金属能够焊透。

手弧焊常用的运条方法示意图:图6-4町直线往复运条法b ；诞皆醪运条法c ）月牙騒运条迭0斟三角形运条祛 e ）正三角形运条法f ）圆BR 形运睾迭 -7L 7 L7 「7V^7 寸F- 」J -Ali lA J - L A（1）直线形运条法焊接时焊条不作横向摆动，沿焊接方向作直线运动，常用于开I形坡口的对接平焊、多层焊的第一层焊道或多层多道焊。

（2）直线往复运条法焊接时焊条末端沿焊缝的纵向作来凹直线形摆动，特点是焊接速度快、焊缝窄、散热快，适一薄板和接头间隙较大的多层焊的第一层焊道。

（3）锯齿形运条法焊接时焊条未端作锯齿形连续摆动及向前移动，并在两边稍停片刻，摆动焊条是为了控制熔化金属的流动和得到必要的焊缝宽度，特点是操作容易掌握，各种焊接位置基本上均可采用。

（4）月牙形运条法焊接时焊条末端沿着焊接方向作朋牙形的左、右摆动，特点是金属熔化良好，有较长的保温时间，气体容易析出，熔渣易上浮，焊缝质量较高。

（5）三角形运法焊接时焊条末端分别作连续的斜三角或正三角形运动，并向前移动。

焊接常用运条方法[业界优制]

扶风书屋
8
❖未被熔渣覆盖而显露的明亮清澈的铁水部分就是我们常说的 “溶池形状”。
❖通过观察熔池形状，我们就能
判断焊接过程中温度的高低（焊
接电流的大小）、温度的分布
（电弧在焊缝中位置、停留时间、
焊条角度等），以便控制和调整
运条。
扶风书屋
9
❖ 焊接时，若发现熔渣与铁水距离很进或全部覆盖了铁水，说明将要产生熔渣超前现象，如不及时克服，将会产生夹渣缺陷。
扶风书屋
17
❖(2)直线往复运条法：这种运条方法焊接
时，焊条沿焊缝的纵向做来回摆动，特点
是焊接速度快，焊缝窄而低，散热快。适
用于薄板和接头间隙较大的多层焊的第一
层焊。
扶风书屋
18
❖(3)锯齿形运条法：这种运条方法焊接时，
焊条做锯齿形连续摆动及向前移动，并在两边稍
停片刻，摆动的目的是为了得到必要的焊缝宽度，
池中去的，这种保护不好的熔滴中有不少
气体。如果这些熔滴在施焊中得不到二次
熔化，其内部气体就会残留在焊道中形成
气孔。
扶风书屋
5
❖不开坡口的对接平焊，直线形运条，短弧焊接。
❖起头焊接,在板端内（焊缝上） 10~15MM处引弧后，立即将电弧移向焊缝起焊处（借助弧光找到）。
❖拉长电弧预热1~2S，随即压低电弧，采用直线运条法向前施焊。
扶风书屋
11
另一种间接方法是采用引弧板，即在焊前装配一块金属板，从这块板上开始引弧，焊后割掉(图2)。采用引弧板，不但保证了起头处的焊缝质量，也能使焊接接头始端获得正常尺寸的焊缝，常在焊接重要结构时应用。
(图2)
扶风书屋
12
3．运条
在正常焊接阶段，焊条一般有三个基本的运动，即沿焊糸中心线向熔池送进, 沿焊接方向移动及焊条的摆动。

焊条电弧焊基本操作

适用范围：正圆圈形对接接头厚板平焊。
运条八字形运条：沿焊缝方向作八字形摆动。运条示意图：
适用范围：对接接头厚板的平焊。
焊缝的起头
焊缝的起头是指：焊缝如何开始焊接。在焊缝起始端前10~20毫米处引燃电弧，稍微拉长
电弧向后移动，预热焊件，到起始端端部压低电弧，待焊件形成熔池后，向前运条。
移，至熔池缩小。
焊缝的接头
后焊焊缝与先焊焊缝的连接处称为焊缝的
接头。焊缝接头应力求均匀，防止产生过高、脱
节、宽窄不一致等缺陷。常用焊缝的接头有：
1
中间接头法、
2
头尾相接
1
2
向背接头法、
ቤተ መጻሕፍቲ ባይዱ
头头相接
1
2
相向接头法、
2
分段退焊接头法。
尾尾相接
1
尾头相接
焊缝的接头
中间接头法：如图 10mm
1 压低
2
后焊的焊缝从先焊的焊缝尾部开始焊接。要求：在弧坑前10毫米引弧，电弧长度稍长些，
焊缝的接头
接头技巧几点注意：焊缝接头连接的平整与否，与焊工的熟练程
度有关，同时还和接头处温度高低有关，温度越高，接头越平整。因此，中间接头要求中断时间要短，更换焊条动作要快。除单层焊及多层焊的表面焊缝接头可不清理熔渣外，向背接头、相向接头及打底焊缝的接头在焊接前，必须先将需接头处的焊渣清理干净。必要时，为保证焊缝接头质量可使用砂轮将接头处打磨成斜坡，然后再进行焊接接头。
然后回移到弧坑，压低电弧梢作摆动，再向前焊接。适用于：单层焊及多层焊的表面接头。打底焊接采用中间焊缝接头法时，也可以在弧坑后引弧，电弧移至弧坑处，压低电弧正常施焊。
焊缝的接头

立焊,仰焊,横焊的技术要点

立焊,仰焊,横焊的技术要点立焊：1.保持正确的焊条角度；2.生产中常用的是向上立焊，向下立焊要用专用焊条才能保证焊缝质量。

向上立焊时焊接电流比平焊时小十到百分之十五，且应选用较小的焊条直径（＜φ4mm）3.采用短弧施焊，缩短熔滴过渡到熔池的距离。

4.采用正确的运条方法。

（1）T型坡口对接（常用于薄板）向上立焊时，常用直线型、锯齿形、月牙形运条法施焊，弧长不大于6mm。

（2）开其他形式坡口对接立焊时，第一层焊缝常采用断焊、摆幅不大的月牙型、三角形运条焊接。

其后各层可用月牙形或锯齿形运条方法。

（3）T型接头立焊时，焊条应在焊缝两侧及顶角有适当的停留时间，焊条摆动幅度应不大于焊缝宽度，运条操作与其他坡口形式的立焊相似。

（4）焊接盖面层时，焊缝表面形状决定于运条方法。

焊缝表面要求稍高的可以选用月牙形运条；表面平整的可采用锯齿形运条（中间凹形与停顿时间有关）。

仰焊：1.对接焊缝仰焊，当焊件厚度≤4mm时，采用Ⅰ型坡口，选用φ3.2mm的焊条，焊接电流要适中；焊接厚度≥5mm时，应采用多层多道焊。

2.T型接头焊缝仰焊，当焊脚小于8mm时，应采用单层焊，焊脚大于8mm时采用多层多道焊。

3.根据具体情况，采用正确的运条方法：（1）焊脚尺寸较小时，采用直线型或直线往复型运条，单层焊接完成；焊脚尺寸较大时，可采用多层焊或多层多道焊运条，第一层应采用直线型运条，其余各层可选用斜三角型或斜环型运条方法。

（2）无论采取那一种运条方法，每一次向熔池过度的焊缝金属均不宜过多。

横焊：1.对接横焊开坡口一般为V型或K型，板厚3~4mm的对接接头可用Ⅰ型坡口双面焊。

2.选用小直径焊条，焊接电流较平焊时小些，短弧操作，能较好的控制熔化金属流淌。

3.厚板焊接时，除打底焊缝外，宜采用多层多道焊。

4.多层多道焊时，要特别注意控制焊道间的重叠距离。

每道叠焊，应在前一道焊缝的1/3处开始施焊，以防止产生凹凸不平。

焊接加工厂家5.根据具体情况，保持适当的焊条角度，焊接速度应稍块且均匀。

常用焊接规范

常规平焊的焊接方法平焊平焊时，由于焊缝处在水平位置，熔滴主要靠自重自然过渡，所以操作比较容易，允许用较大直径的焊条和较大的电流，故生产率高。

如果参数选择及操作不当，容易在根部形成未焊透或焊瘤。

运条及焊条角度不正确时，熔渣和铁水易出现混在一起分不清的现象，或熔渣超前形成夹渣。

平焊又分为平对接焊和平角接焊。

1.平对接焊（1）不开坡口的平对接焊当焊件厚度小于6mm时，一般采用不开坡口对接。

焊接正面焊缝时，宜用直径为3~4mm的焊条，采用短弧焊接，并应使熔深达到板厚的2/3，焊缝宽度为5~8mm，余高应小于1.5mm，如图2-1所示。

对不重要的焊件，在焊接反面的封底焊缝前，可不必铲除焊根，但应将正面焊缝下面的熔渣彻底清除干净，然后用3mm焊条进行焊接，电流可以稍大些。

焊接时所用的运条方法均为直线形，焊条角度如图2-2所示。

在焊接正面焊缝时，运条速度应慢些，以获得较大的熔深和宽度；焊反面封底焊缝时，则运条速度要稍快些，以获得较小的焊缝宽度。

图２－２平面对接焊的焊条角度运条时，若发现熔渣和铁水混合不清，即可把电弧稍微拉长一些，同时将焊条向前倾斜，并往熔池后面推送熔渣，随着这个动作，熔渣就被推送到熔池后面去了，如图2-3所示。

图2-3 推送熔渣的方法3214图2-4 对接多层焊（2）开坡口的平对接焊当焊件厚度等于或大于6mm时，因为电弧的热量很难使焊缝的根部焊透，所以应开坡口。

开坡口对接接头的焊接，可采用多层焊法（图2-4）或多层多道焊法（图2-5）。

123456789101112图2-5 对接多层多道焊多层焊时，对第一层的打底焊道应选用直径较小的焊条，运条方法应以间隙大小而定，当间隙小时可用直线形，间隙较大时则采用直线往返形，以免烧穿。

当间隙很大而无法一次焊成时，就采用三点焊法（图2-6）。

先将坡口两侧各焊上一道焊缝（图2-6中1、2），使间隙变小，然后再进行图2-6中缝3的敷焊，从而形成由焊缝1、2、3共同组成的一个整体焊缝。

焊工大神总结的焊接口诀

一看就会的焊接技巧：焊条电弧焊摆动方法及熔池控制！一、焊接引弧电弧焊开始时，引燃焊接电弧的过程称为引弧。

引弧的方法包括以下两类：1、非接触式引弧：是指利用高频电压使电极末端与焊件间的气体导电产生电弧。

焊条电弧焊很少采用这种方法。

2、接触引弧：引弧时先使电极与焊件短路，再拉开电极引燃电弧。

根据操作手法不同又可分为以下两种：⑴敲击法：使焊条与焊件表面垂直地接触，当焊条的末端与焊件的表面轻轻一碰，便迅速提起焊条并保持一定的距离，立即引燃了电弧。

操作时焊工必须掌握好手腕上下动作的时间和距离。

⑵划擦法：先将焊条末端对准焊件，然后将焊条在焊件表面划擦一下，当电弧引然后趁金属还没有开始大量熔化的一瞬间，立即使焊条末端与被焊表面的距离维持在2~4mm的距离，电弧就能稳定地燃烧。

如果发生焊条和焊件粘在一起时，只要将焊条左右摇动几下，就可脱离焊件，如果这时还不能脱离焊件，就应立即将焊钳放松，使焊接回路断开，待焊条稍冷后再拆下。

3、引弧时注意事项由于引弧端温度较低，熔深较浅，易产生未焊透。

酸性焊条接引弧时可稍将电弧拉长，对坡口根部进行预热，然后压低电弧进行正常焊接。

碱性焊条则由于药皮特性对根部熔透有利，不需采用酸性焊条的引弧方式，但不要直接引弧，应在坡口前端一距离引弧后，迅速拉回起焊端，并压低电弧进行焊接。

二、运条焊接过程中，焊条相对焊缝所做的各种动作的总称为运条。

运条包括沿焊条轴线的送进、没焊缝轴线方向纵向移动和横向摆动三个动作。

1、运条的基本动作焊条沿轴线向熔池方向送进使焊条熔化后，能继续保持电弧的长度不变，因此要求焊条向熔池方向送进的速度与焊条熔化的速度相等。

如果焊条送进的速度小于焊条熔化的速度，则电弧的长度将逐渐增加，导致断弧；如果焊条送进的速度太快，则电弧长度迅速缩短，焊条未端与焊件接触发生短路，同样会使电弧熄灭。

焊条没焊接方向的纵向移动，此动作使焊条熔敷金属与熔化的母材金属形成焊缝。

焊条的横向摆动。

焊条横向摆动的作用是为获得一定宽度的焊缝，并保证焊缝两侧熔合良好。

手工电弧焊的工艺参数和运条方式

2、焊接电流（1）影响焊接电流大小的因素焊接电流的大小，与焊条的类型、焊条直径、工件厚度、焊接接头形式焊缝位置以及焊接层次有关系，其中关系最大的是焊接直径，通常，焊接电流和焊接直径有以下关系： I=k x d 其中 I——焊接电流（A）； d——焊条直径（mm）； k——经验系数
当焊条直径d为1-2mm时，k=25-30；d为2-4mm时，k=30-40；d=4-6时，k=40-60
6、焊接电源种类和极性的选择
用交流电源焊接时，电弧稳定性差。采用直流电源焊接时，电弧稳定、柔顺、飞溅少，但电弧磁偏吹较交流严重。低氢型焊条稳弧性差，通常必须采用直流弧焊电源。用小电流焊接薄板时，也常用直流弧焊电源，因为引弧比较容易，电弧比较稳定。低氢型焊条用直流电源焊接时，一般要用反接，因为反接的电弧比正接稳定。焊接薄板时，焊接电流小，电弧不稳，因此焊接薄板时，不论用碱性焊条还是用酸性焊条，都选用直流反接。
手工电弧焊工艺参数、运条方式及熄弧
一、手工电弧焊工艺参数选择
焊条电弧焊的焊接工艺参数通常包括：焊条直径、焊接电流、电弧电压、焊接速度、电源种类和极性、焊接层数等。焊接工艺参数选择的正确与否，直接影响焊缝形状、尺寸、焊接质量和生产率，因此选择合适的焊接工艺参数是焊接生产中不可忽视的一个重要问题。
常用运条方法及适用范围：
三、熄弧（灭弧）焊缝的收尾：是指一条焊缝焊完后如何收弧(熄弧)。焊接结束时，如果将电弧突然熄灭，则焊缝表面留有凹陷较深的弧坑，会降低焊缝收尾处的强度，并容易引起弧坑裂纹。过快拉断电弧，液体金属中的气体来不及逸出，还容易产生气孔等缺陷。为克服弧坑缺陷，可采用下述方法收尾：（1）反复填补焊条移到焊缝终点时，在弧坑处反复熄弧、引弧数次，直到填满弧坑为止，此方法适用于薄板和多层焊的底层，不适用于碱性焊条。（2）划圈收尾焊条移到焊缝终点时，在弧坑处做圆圈运动，直到填满弧坑再拉断电弧，此方法适用于厚板。（3）后移收尾电弧在焊段收尾处停住，同时改变焊条倾斜方向，由后倾改变为前倾，然后慢慢拉断电弧。此法适用于碱性焊条。

常见的焊接方法介绍

常见的焊接方法介绍1．引弧引弧就是使焊条与焊件间引燃并保持稳定的电弧。

引弧方法有两种，即敲击法和划擦法，如图所示。

这两种方法都是使焊条末端与工件表面接触形成短路，然后迅速将焊条向上提起一段距离(2－4mm)，即可引燃并保持稳定的电弧。

应当注意，焊条不能提得太高，否则电弧易熄灭。

焊条末端与工件接触时间不能太长，以免焊条粘连在焊件上。

当发生粘连时，应迅速左右摆动焊条，以使焊条脱离工件。

2．运条焊条电弧焊时，焊条除了沿其轴向向熔池送进和沿焊缝方向前移外，为了获得一定宽度的焊缝，焊条还应沿垂直于焊缝的方向横向摆动，如图所示。

焊条沿其轴向均匀向下送进时，其速度应与焊条的熔化速度相同，否则会引起电弧长度发生变化。

电弧长度过大，会导致电弧飘浮不定，熔滴飞溅；电弧长度过小，则容易发生粘连。

运条时还应注意控制焊条与焊件间的角度。

3．运条手法(1)直线形运条法直线形运条法不作横向摆动，适用于板厚为3－5mm不开坡口的对接平焊、多层焊的第一层和多层多道焊。

(2)直线往复运条法。

焊条末端沿焊缝纵向作来回直线摆动，适用于薄板和接头问隙较大的焊缝。

(3)锯齿形运条法锯齿形运条法是焊条末端作锯齿形连续摆动地前移运动，并在两边转折点处稍停片刻，适用于较厚钢板的全位置焊接。

(4)月牙形运条法焊条末端作月牙形左右连续摆动的前移运动，并在两边转折点处稍停片刻，适用范围同锯齿形运条法。

(5)三角形运条法三角形运条法是焊条末端作连续的三角形前移运动，分为正三角形运条法和斜三角形运条法。

正三角形运条法适用于开坡口的对接接头和T形接头焊缝的立焊；斜面三角形运条法适用于平焊、仰焊的T形接口和有坡口的横焊缝。

(6)环形运条法焊条末端连续作圆圈前移运动，分为正环形运条法和斜环形运条法。

正环运条法适用于厚件的平焊；斜环形运条法适用于平焊、仰焊的T 形接头和横焊位的对接焊。

4．各种位置的焊接根据焊缝所处的空间位置，可分为平焊、立焊、横焊及仰焊。

各种焊接位置操作的共同要点是：通过保持正确的焊条角度和掌握好运条的三个动作，严格控制熔池温度，使熔池金属中的气体、杂质能彻底排除，并与母材金属很好熔合。

焊条电弧焊基本操作技术

1．中间接头后焊的焊缝从先焊的焊缝尾部开始焊，然后回移到弧坑，压低电弧，稍作摆动，再向前正常焊接。这种方法是使用最多的一种，适用于单层焊及多层焊的表层接头。
2．相背接头两焊缝的起头相接，要求先焊缝的起头处略低些，后焊的焊缝必须在前条焊缝始端稍前处起弧，然后稍拉长电弧将电弧逐渐引向前条焊缝的始端，并覆盖前焊缝的端头，待焊平后，再向焊接方向移动。
焊条电弧焊基本操作
一、引弧
电弧焊开始时，引燃焊接电弧的过程叫引弧。引弧的方法包括以下两类，即：
1．不接触引弧利用高频高压使电极末端与工件间的气体导电产生电弧。
2．接触引弧先使电极与工件短路，再拉开电极引燃电弧。这是手工电弧焊时最常用的引弧方法，根据操作手法不同又可分为：
(1)直击法焊条向焊件表面敲击，当焊条与焊件表面轻轻一碰，便迅速提起焊条，并保持一定距离，使电弧引燃。
（2）焊条沿焊接方向的纵向移动
• 此动作使焊条熔敷金属与熔化的母材金属形成焊缝。焊条移动速度对焊缝质量、焊接生产率有很大影响。如果焊条移动速度太快，则电弧来不及熔化足够的焊条与母材金属，产生未焊透或焊缝较窄；若焊条移动速度太慢，则会造成焊缝过高、过宽、外形不整齐。在焊较薄焊件时容易焊穿。移动速度必须适当才能使焊缝均匀。
• 焊缝的收尾是指一条焊缝焊完后如何收弧。焊接结束时，如果将电弧突然熄灭，则焊缝表面留有凹陷较深的弧坑会降低焊缝收尾处的强度，并容易引起弧坑裂纹。过快拉断电弧，液体金属中的气体来不及逸出，还容易产生气孔等缺陷。为克服弧坑缺陷，可采用下述方法收尾。
四、焊缝的收尾—2
1．反复断弧法焊条移到焊缝终点时，在弧坑处反复熄弧、引弧数次，直到填满弧坑为止。适于薄板和大电流焊接时的收尾，不适于碱性焊条。

焊条电弧焊的基本操作技术

第二节焊条电弧焊的基本操作技术焊条电弧焊中，焊缝能否正确形成，是否产生焊接缺陷，在很大程度上取决于焊工的操作技术。

焊工的基本操作技术有引弧、运条、焊缝的连接和收尾等。

一、引弧引弧是焊接过程中频繁进行的动作。

引弧技术直接影响到焊接质量，因此必须认真对待，予以重视。

焊接开始时，将焊条末端轻轻接触工件，然后迅速离开，保持一定距离（2~4mm）后产生电弧的过程称为引弧。

引弧的方法一般有两种：1.直击法引弧先将焊条末端对准焊缝，然后将手腕放下、轻微碰一下焊件，随后迅速地将焊条提起3~4mm，电弧引燃后立即是弧长保持在焊条直径所要求的范围内，2.划擦法引弧这种方法与擦火柴有些相似。

先将焊条末端对准焊件，然后将焊条在焊件表面花擦一下，当电弧产生后金属还没有熔化的一瞬间，立即拉开电弧，使焊条末端与被焊金属表面的距离维持在2~4mm。

以上两种方法相比，划擦法比较容易掌握。

但是在狭小工作面上或焊件表面不允许损伤是，就不如直击法好。

直击法对初学者来说较难掌握，一般容易发生电弧熄灭或短路现象。

这是由于没有掌握好焊条离开焊件时的速度和焊条与工作表面的距离而引起的。

如果动作太快或焊条提能太高，就不能引燃电弧，或者电弧只燃烧一瞬间就熄灭；相反，动作太慢就可能使焊条与焊件粘在一起，焊接回路发生短路现象，这种情况一般都发生在划擦法中。

引弧时，如果焊条和焊件粘在一起，只要将焊条左右摇动几下，就可以脱离焊件，如果这是还不能脱离焊件，就应立即将焊钳与回路断开，待焊条稍冷再折下。

如果焊条粘住焊件的时间过长，会因过大的短路电流而可能使电焊机烧坏，所以引弧时，手腕动作必须灵活准确，而且要选择好引弧起始点的位置。

直击法一般适用于酸性焊条，划擦法一般适用于碱性焊条。

二、运条为保证焊缝质量，正确运条是十分必要的，初学者更应注意。

在焊接过程中，焊条相对焊缝所做的各种运动的总称叫运条。

1.焊条的运动当电弧引燃后，焊条要有三个基本方向运动，他们分别是：（1）焊条朝熔池送进的运动为了使焊条在熔化后仍能爆出一定弧长，要求焊条想熔池方向送进的速度与焊条熔化的速度相适应。

焊接温度、电流、速度、工艺性能、质量、运条控制方法与焊条直径、角度、电弧长度及燃烧时间控制要点

焊接温度、电流、速度、工艺性能、质量、运条控制方法与焊条直径、角度、电弧长度及燃烧时间控制要点（一）、焊接温度控制：⑴、熔池温度，直接影响焊接质量，熔池温度高、熔池较大、铁水流动性好，易于熔合，但过高时，铁水易下淌，单面焊双面成形的背面易烧穿，形成焊瘤，成形也难控制，且接头塑性下降，弯曲易开裂。

⑵、熔池温度低时，熔池较小，铁水较暗，流动性差，易产生未焊透，未熔合，夹渣等缺陷。

⑶、熔池温度与焊接电流、焊条直径、焊条角度、电弧燃烧时间等有着密切关系，针对有关因素采取以下措施来控制熔池温度。

（二）、焊接电流与焊条直径：⑴、根据焊缝空间位置、焊接层次来选用焊接电流和焊条直径，开焊时，选用的焊接电流和焊条直径较大，立、横仰位较小。

⑵、如12mm平板对接平焊的封底层选用φ3.2mm的焊条，焊接电流80-85A；填充，盖面层选用φ4.0mm的焊条，焊接电流165-175A。

⑶、合理选择焊接电流与焊条直径，易于控制熔池温度，是焊缝成形的基础。

（三）、运条方法：⑴、圆圈形运条熔池温度高于月牙形运条温度，月牙形运条温度又高于锯齿形运条的熔池温度；⑵、在12mm平焊封底层，采用锯齿形运条，并且用摆动的幅度和在坡口两侧的停顿，有效的控制了熔池温度，使熔孔大小基本一致；⑶、坡口根部未形成焊瘤和烧穿的机率有所下降，未焊透有所改善，使乎板对接平焊的单面焊接双面成形不再是难点。

（四）、焊条角度：⑴、焊条与焊接方向的夹角在90度时，电弧集中，熔池温度高，夹角小，电弧分散，熔池温度较低；⑵、如12mm平焊封底层，焊条角度50-70度，使熔池温度有所下降，避免了背面产生焊瘤或起高。

⑶、在12mm板立焊封底层换焊条后，接头时采用90-95度的焊条角度，使熔池温度迅速提高，熔孔能够顺利打开，背面成形较平整，有效地控制了接头点内凹的现象。

（五）、电弧燃烧时间：⑴、φ57×3.5管子的水平固定和垂直固定焊实际操作中，采用断弧法施焊，封底层焊接时，断弧的频率和电弧燃烧时间直接影响着熔池温度，由于管壁较薄，电弧热量的承受能力有限，如果放慢断弧频率来降低熔池温度，易产生缩孔，所以，只能用电弧燃烧时间来控制熔池温度；⑵、如果熔池温度过高，熔孔较大时，可减少电弧燃烧时间，使熔池温度降低，这时，熔孔变小，管子内部成形高度适中，避免管子内部焊缝超高或产生焊瘤。
