水电站机组启动验收流程及相关文件汇编

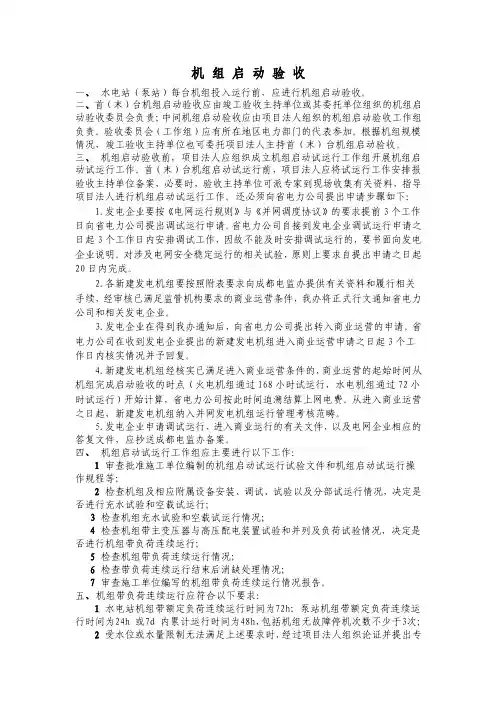

水电站机组启动并网验收流程及相关文件汇编一、机组启动验收水电工程的每一台水轮发电机组及相应附属设备安装完毕后，在移交生产单位投入初期商业运行前，应进行启动试运行和验收。

（一）机组启动验收应具备的条件1、大坝及其他挡水建筑物和引水、尾水系统已按设计文件基本建成，或挡水建筑物的形象面貌已能满足初期发电的要求，质量符合合同文件规定的标准，且库水位已蓄至最低发电水位以上。

待验机组进水口闸门及其启闭设备已安装完毕，经调试可满足启闭要求。

2、尾水闸门及其启闭设备已安装完毕，经调试可满足启闭要求；其他未安装机组的尾水已用闸门或闷头可靠封堵；尾水围堰和下游集渣已按设计要求清除干净。

3、厂房内土建工程已按合同文件、设计图纸要求基本建成，待验机组段已作好围栏隔离，各层交通通道和厂内照明已经形成，能满足在建工程的安全施工和待验机组的安全试运行；厂内排水系统已安装完毕，经调试，能可靠正常运行；厂区防洪排水设施已作安排，能保证汛期运行安全。

4、待验机组及相应附属设备，包括风、水、油系统已全部安装完毕，并经调试和分部试运转，质量符合规定标准；全厂共用系统和自动化系统已经投入，能满足待验机组试运行的需要。

5、待验机组相应的电气一次、二次设备经检查试验合格，动作准确、可靠，能满足升压、变电、送电和测量、控制、保护等要求，全厂接地系统接地电阻符合设计规定。

机组计算机现地控制单元LCU已安装调试完毕，具备投入及与全厂计算机监控系统通信的条件。

6、升压站、开关站、出线站等部位的土建工程已按设计要求基本建成，能满足高压电气设备的安全送电；对外必需的输电线路已经架设完成，并经系统调试合格。

7、厂区通信系统和对外通信系统已按设计建成，通信可靠。

8、消防设施满足防火要求。

9、负责电站运行的生产单位已组织就绪，生产运行人员的配备能适应机组初期商业运行的需要，运行操作规程已制定，配备的有关仪器、设备能满足机组试运行和初期商业运行的需要。

10、有关验收的文件、资料齐全，见附录E。

（二）机组启动验收委员会机构组成1、机组启动验收委员会下设试运行指挥部和验收交接组。

试运行指挥部和验收交接组应在机组启动验收委员会的领导下工作。

2、试运行指挥部由安装机组的施工单位负责人担任总指挥，生产单位的负责人担任副总指挥，负责编制机组设备启动试运行试验文件，组织进行机组设备的启动试运行和检修等工作。

3、验收交接组由项目法人担任组长，生产单位、主要施工单位负责人和监理单位负责人担任副组长，负责土建、金属结构、机电设备安装等工程项目完成情况和质量检查，以及技术文件和图纸资料的整理及随机机电设备备品、备件、专用工具的清点等交接工作。

（三）机组启动验收委员会的主要工作1、听取监理单位对工程质量的检查报告，设计、施工、生产单位报告，以及试运行指挥部和验收交接组的汇报。

检查机组、附属设备、电气设备和水工建筑物的工程形象和质量是否符合合同文件规定的标准，是否满足机组启动要求。

2、确定验收交接的工程项目清单。

3、通过现场检查和审查文件资料，确认6.1要求具备的各项条件以及验收委员会认为必须具备的其他条件是否具备；对尚未达到要求的项目和存在的问题提出处理意见，并审查批准机组设备启动试运行程序大纲和试运行计划。

4、根据检查结果，作出机组能否启动的结论，提出机组启动前必须完成的工作和注意事项，确定第一次机组的启动时间。

（四）机组启动试运行1、机组启动试运行应按照DL507和经机组启动验收委员会批准的机组设备启动试运行试验文件进行。

2、抽水蓄能电站可逆式机组启动试运行还应按照有关规定专门制定启动试运行试验文件，交机组启动验收委员会批准。

3、机组启动试运行中全部规定试验项目完成后，试运行指挥部应编写机组启动试运行工作报告，附测试记录，分送机组启动验收委员会主任、副主任单位。

（五）机组72h带负荷连续运行及可靠性运行1、机组启动验收委员会应在机组开始72h带负荷连续运行之前，听取试运行指挥部和监理单位的汇报，审查试运行工作报告，研究试运行中出现的主要问题，作出机组能否进入72h带负荷连续运行的决定。

在机组完成72h带负荷连续运行后应提出机组启动验收鉴定书(见附录A)，主要内容包括：验收委员会审查情况，对存在主要问题的分析意见，并附机组启动试运行工作报告和验收移交工程项目清单。

2、按合同规定有30d可靠性运行要求的机组，30d可靠性运行考核完成后，运行单位应提交可靠性运行工作报告，送机组启动验收委员会正、副主任单位备案。

30d可靠性运行中发现的问题按机组设备合同文件的规定处理。

3、抽水蓄能电站可逆式机组的试运行考核为30d可靠性运行，应列入机组启动验收委员会的审查、验收工作范围，机组启动验收鉴定书(见附录A)应在完成30d可靠性运行后提出。

（六）验收鉴定书验收鉴定书正本一式8份，由验收委员会正、副主任委员签字并附验收委员会全体委员签名名单，由项目法人报上级主管部门和主要出资方备案。

副本若干份，分送地方政府、电网经营管理单位、参加验收的有关单位。

（八）说明1、机组启动验收应对每一台机组均按本标准的要求进行，但除首、末台机组外，中间过程的各台机组投产与启动验收，除特殊情况如发现设备或安装时发现重大质量问题可能会影响机组试运行的正常进行等之外，均可以将启动验收委员会的工作从简安排，由在现场工作的委员会委员或正、副主任代行启动验收委员会职责进行启动验收工作，但本章的各项要求不变。

2、机组启动对水工建筑物的要求主要是大坝挡水和引水发电系统的形象面貌，尤其是首台机组启动验收，水工方面问题较多。

对未安装机组尾水的设防和下游围堰或集渣的清除同时提出要求，当然在实际工程项目检查中还不仅仅是这些内容，作为宏观上应具备的条件，6.1提出相应的要求。

3、待验机组的计算机现地控制单元LCU是机组启动试验的主要控制系统，全部开、停机试验操作及数据采集均要通过它进行，并与全厂计算机监控系统通信、将信号、参数和操作等传送至电站中央控制室。

所以修订后的本标准增加这部分内容。

4、机组设备启动试运行试验文件主要是启动试运行程序大纲和试运行计划，由试运行指挥部提出，经机组启动验收委员会审查批准后实施。

5、监理单位的工程质量监理报告，除对机电安装工程的质量提出评价外，还应对未完工程项目进行清理和提出是否影响机组启动验收的意见。

6、DL507是指导水电工程水轮发电机组成套设备启动试运行试验的电力行业标准，是编制具体电站机组启动试运行程序大纲的基础和依据，一直在较好地执行过程中，但它不包括抽水蓄能电站可逆式机组启动试验的内容。

近十年来，我国抽水蓄能电站建设速度发展较快，先后建成十三陵、广州抽水蓄能、天荒坪、潘家口等多座大型抽水蓄能水电工程，均采用可逆式抽水蓄能机组。

本标准的基本建设工程验收范围和本节的内容应增加对抽水蓄能可逆式机组的要求，故增补对可逆式抽水蓄能机组启动试运行应遵照的标准的规定。

7、机组72h带负荷连续运行能否开始，应在启动验收委员会听取了试运行指挥部和监理单位的汇报、审查试运行工作报告后作出决定。

在机组完成72h带负荷连续运行后，启动验收委员会提出机组启动验收鉴定书，则本台机组的启动验收工作基本结束，可以转入办理移交。

近年来我国几座大型电站从国外引进的机组设备在合同文件中有30d可靠性运行的规定，可靠性运行在程序安排上是在72h带负荷连续运行以后，对于常规水轮发电机组，启动验收委员会不对30d 可靠性运行进行审查和验收，本节仅规定试运行指挥部(或运行单位)应向启委会提交30d可靠性运行工作报告为备案。

8、对于抽水蓄能电站的可逆式抽水蓄能机组，以30d 可靠性运行作为工程和机组综合性能的考核验收依据，取消72h的连续运行(抽水蓄能机组也不可能进行连续运行)。

所以对于这类工程的机组启动验收，应将30d可靠性运行列入机组启动验收委员会审查、验收的工作范围。

机组启动验收鉴定书应在30d可靠性运行完成之后提出。

附录A(标准的附录)：阶段验收鉴定书格式附录E(标准的附录)：申请验收应提供的文件、资料阶段验收鉴定书格式××水电站工程截流(蓄水、机组启动)验收鉴定书A1 工程简况。

包括工程名称、所在位置、主要建筑物名称和综合经济效益(具体指标)。

各阶段验收应有侧重：工程截流验收，主要介绍导、截流工程；工程蓄水验收，主要介绍挡水、泄水建筑物和水位、库容及库区工程等，安全鉴定结论；机组启动验收，主要介绍引水、尾水系统、厂房和机组设备、电工一次和电工二次设备、送出工程及电力系统情况。

A2 阶段验收的范围和建设情况，包括主要建设经过，关键里程碑的时间，质量是否符合合同文件规定的标准(不作质量等级评定)。

对重大质量问题和未达到设计形象面貌的需加以说明，并对存在问题提出处理意见。

A3 对能否截流(蓄水、启动)作出明确结论。

A4 附件。

如有保留意见，由提意见的委员签字。

申请验收应提供的文件、资料表E1 申请验收应提供的文件、资料注：表中“√”表示必须提供，“*”表示库区县以上政府的代表汇报材料，“○”表示需要时提供。

二、电网新设备投运前期工作1.1拟并网的发电厂、地方电网、220kV 用户变电站应在并网调试90 天前与省调签订《四川电网并网调度协议》。

签订《四川电网并网调度协议》的条件如下：a) 发电厂（网）已经与省电力公司签订《购售电合同》；b) 220kV 用户变电站已经与属地电业局（公司）签订《高压供用电合同》；c) 发电厂（网）以及220kV 用户变电站已于计划并网的90 日前向省调提供电网调度运行潮流、稳定计算和继电保护整定计算所需的技术资料与图纸（包括水库部分）；d) 发电厂（网）以及220kV 用户变电站正常生产运行的条件均符合电力行业的有关规程和规定。

1.2 拟并网的发电厂、地方电网、新建的输变电工程应在首次并网日的 6 个月前，向省调提交有关参数（设备实测参数应在首次并网日的10 日前提供，并网调试过程中实测的参数应在并网后30 日内提供）、图纸以及说明书等并网资料。

1.3 省调在新设备启动调试60 天前确定调度管辖范围和设备命名编号。

划归地调调度管辖的220kV新建变电站及220kV 线路的命名由省调负责。

1.4 拟并网的发电厂、地方电网、新建的输变电工程应在首次并网日的30 日前，向省调提交新设备投入申请书（格式见附录B）。

1.5 新设备投运应具备下列条件：1.5.1 设备验收工作已结束，质量符合安全运行要求，有关运行单位向省调已提出新设备投运申请并经批准。

1.5.2 申请并网发电机组经过并网安全性评价，影响电网稳定的发电机励磁调节器（包括PSS 功能）、调速器、安全自动装置、以及涉及电网安全运行的继电保护等技术性能参数达到有关国家及行业标准要求，其技术规范满足所接入电网的要求。
