富士变频器说明书说明
富士变频器说明书VP_4远隔操纵面板说明书追加版 免费下载
远隔操作面板追加版「TP-E1」富士电机系统株式会社 INR-SI47-1351-C第1章 安装和接线1.1变频器安装后出现异常振动的解决办法 操作面板的固定（30kW 以下）① 请取下端子盖，主机上盖。
（取下的方法请参照「2.3.1端子盖和主机上盖的拆卸与安装方法」） ② 将操作面板安装在主机上盖上，然后从主机盖内侧用操作面板附属的螺钉（2根）固定。
附属螺钉(M3×12)主机上盖内侧拧紧用扭矩：0.7 N·m图2.5 操作面板的固定1.2安装顺序■ 固定在主机上盖上时① 沿着箭头的方向向下按住，然后顺势向前就可以取下操作面板。
图2.31 取下操作面板12② 如图所示按照箭头的方向把操作面板和塑料挡板分开。
图2.32 远隔操作时操作面板的分离和安装③ 在要安装操作面板的柜子上，开出一个切口。
切口的详细资料请参照第8章「8.5.2操作面板」。
④ 用两根螺钉把操作面板固定到柜子上。
（参照图2.33）(拧紧扭矩：0.7N ･m)图2.33 操作面板的安装⑤ 用延长电缆（CB-5S，CB-3S，CB-1S）或者一般销售的网线（双绞型）将操作面板的RJ-45接口和变频器本体的RJ-45接口连接起来。
(图2.34)图2.34 连接操作面板・变频器本体的延长电缆或者网线操作面板塑料挡板螺钉孔螺钉孔RJ-45接头操作面板内侧柜板M3×12 客户自备RJ-45接头 模块接口 远隔操作用延长电缆 或者为网线柜板操作面板RJ-45接头接到变频器本体的RJ-45接口3第2章 操作面板的操作 2.1操作面板各部分名称和功能用操作面板可以进行运转・停止操作，各种数据的表示，功能代码数据的设定，I/O 检查，维护信息，报警状况的表示。
表3.1 操作面板各部分的名称和功能概要项目表示部和按键功能概要数 据 表示部４枚７段LED 监视。
根据不同的操作模式，可以显示以下内容。
■ 运转模式时：运转信息（输出频率，输出电流，输出电压等） ■ 程序模式时：菜单，功能代码，功能代码数据等 ■ 报警模式时：表示保护功能动作原因的报警代码操作模式可以切换。
富士5000G11变频器说明书
村级精准扶贫帮扶措施方案为加快我乡xxxx村扶贫开发步伐，增加贫困群众经济收入，改善牧民生产生活条件，进一步规范管理扶贫生产畜在扶贫户的生产生活当中更好地发挥作用，严格按照扶贫单位对扶贫牲畜的管理要求，进一步提高透明度合，积极接受扶贫单位及群众广泛监督，以促使xxxx村扶贫开发工作尽快实施打好良好的基础，现拟定xxxxxxx村扶贫开发工作实施方案：一、组织保障项目实施必须在政府的统一安排部署后实施。
根据项目内容，由州建设局、乡政府以及项目所在村委会共同参与实施。
二、进度安排及实施单位(一)xxxxxx村扶贫户生产母牛养殖扶贫资金项目由州建设局实施。
预计时间为20xx年4月至12月。
(二)生产母牛养殖，建设地点：xxxx村州xxx局对口扶贫xx户，分户一头生产奶牛计xx头。
项目总投资：xx万元。
负责单位：州xxx局、xxxx乡人民政府、xxxxxxxxx村委会共同参与实施。
(三)扶贫培训项目：扶贫业务培训，建设地点：村委会，培训内容：养殖业使用技术、动物防疫常识等方面进行培训，培训扶贫户41人次。
三、保障措施加强对扶贫铁畜管理工作，建立健全项目实施管理制度。
切实做到帮扶措施到户，技术服务到户，效益惠及到户，充分发挥扶贫生产畜的经济效益和社会效益，使贫困户真正受益。
一是制定乡一级抓村一级，村一级抓具体负责人的层层抓落实的模式追究责任制。
乡政府采取乡级分管领导(联系点领导)具体负责抓好扶贫铁畜的管理和监督，村“两委”全体干部负责承包5-10扶贫户监督，每个扶贫户相互监管的捆绑式管理模式的管理措施，确保将扶贫生产畜在扶贫户的生产生活当中更好地发挥作用。
二是根据扶贫户居住区域的集中或分散等实际情况，每5-10户中选出一名组长负责监督该区域的扶贫户铁畜，体现领养户在扶贫牛的饲养、管理、经营等相互监管相互学习作用;三是按照管理要求，乡兽医站(育种站)对每头铁畜牛戴耳标，登记造册，严禁和预防扶贫户在生产当中出现因管理不善造成扶贫牛倒卖、送人、其他用途或伤亡等现象造成铁畜流失，同时，明确乡兽医站、配种站技术人员职责，提高技术服务，力争年有牛犊，确保在发放的生产牛基础上三年内存栏牛头增加到3头。
富士FVR变频器说明书
富士FVR变频器说明书本说明书旨在介绍富士FVR变频器的目的和内容，以帮助用户更好地了解和操作该产品。
本说明书提供了关于富士FVR变频器的概述，包括其功能、特点和应用领域。
功能：富士FVR变频器是一种电子设备，用于控制电动机的速度和运行方式。
它通过调整电流频率和电压来改变电动机的转速，从而实现对机械设备运行的控制。
特点：富士FVR变频器具有以下特点：高精度控制：能够实现精确的电机速度控制，提供更稳定的机械运行；节能省电：通过调整电机的运行速度，可以减少能耗和功率损耗，实现节能效果；故障诊断功能：能够监测和诊断电机运行过程中出现的故障，便于及时排除问题；多种控制方式：支持多种运行模式和控制方式，如恒定转速、定时控制等。
应用领域：富士FVR变频器广泛应用于工业生产中的各种设备和机械系统，例如：汽车制造和装配线；制药和化工生产设备；水处理和泵站控制系统；空调和通风系统等。
以上是对富士FVR变频器的简要概述，更详细的信息可以参考产品说明书或与___联系。
本说明书详细说明了富士FVR变频器的安装步骤和操作方法，包括电源接线、参数设置和各种操作模式的使用。
1.电源接线确保电源线符合变频器的额定电压和频率要求。
使用正确的接线方法将变频器的输入端子与电源连接。
检查接线的稳固性和正确性，确保无松动和错接现象。
2.参数设置在变频器上设置合适的参数，以适应所需的工作模式和负载条件。
可根据具体需求进行参数调整，以获得最佳的性能和效果。
注意保存参数设置，以便将来使用或备份。
3.操作模式富士FVR变频器提供了多种操作模式，以满足不同工作需求。
以下是常用的操作模式：自动模式：设定目标值和工作条件，变频器将自动调整输出以实现稳定控制。
手动模式：手动调整输出频率，适用于一些需要手动控制的场合。
外部信号模式：通过外部信号来控制变频器的频率和开关。
遥控模式：通过遥控器对变频器进行远程控制。
请参阅富士FVR变频器说明书中的详细操作说明和注意事项。
富士(FUJI)FVR-G7S系列变频器使用说明书
^ F u j i E l e c t r i c C o ., L t d .(2) 按裝方向和空間 (3) 捧裝螺釘和開孔 (4) 電纜通孔電路連接 -------(1 )主回路連接 (2) 控制回路連接(3) 外部制動電阻單元〔選件〕的連接 (4) 根本原理接線圖鐽盤面板 -----------------(1)部件名稱及功能 (1) 鐽盤面板的控制方法 (2) 顯示和鍵的操作 運行 ---- 一 -------- -- '(2) 運行前的檢查 (3) 試運行的檢查要點 (4) 選擇操作方法 (5) 設定數據碼(6) 控制回路的連接和操作(6 )高級操作5数_1^:- ----------- 絲,a ) 功能碼表b ) 功能説明c ) 跳閘記錄的核查方法d )監視鏈接運行的功能設定e ) ----------------- 聯合鍵接操作的功能設定 @護和檢查 --------------- * 檢查項目* 定期更換零件 *測量要點和儀表檢查及排除故障一--5 81)標準技術規範a. 外形尺寸b.應用的配線和設備(4〗_子功能 (5)控制原理框圖富士電機 富士逆變器Fuji Inverters FVR-G7S-EXm a x .1>替1|譲通過該鍵可讀寫每個功能的數據。
當在圖形顯示器上設定數據時，圖形顯示器顯示的數據也可寫入。
感謝您購買富士 F V R _ G 7 S 逆變器。
富士逆變器採用3 2位數字信號處理器〔D S P) ，獲得了多功能和至高的性能。
本手冊包括在逆變器以及有關設備內’提供最終用戸使用’務請確認隨機附有本手冊。
•交貨後應檢査的項目收到您訂購的逆變器時，請檢查以下各項：1核對銘牌確認其規範與所訂購的一致。
2檢查逆變器裝運中有否受損。
如對於逆變器有任何問題，請與經銷該逆變器的單位聯系。
銘牌②④⑤ ⑦-4^ 7 汰■在X/. SOURCE ' :3(i> 200>23D y ； 50/60H z O U T P U T .； 3A①適配的電動機004—>0.4kw 008—>0.75 kw015-^1.5kw022^2.2kw 040~>4.0kw 055->5.5kw 075^7.5kw 110->11 kw 150-^15kw 185^18.5kw 220^22kw②③④ 電源系列相數：30 3相 2EX — 200V 系列 4EX -^400V 系歹電壓範圍200 ~ 230V -» AC200V 系列 380 ~ 460V -» AC400V 系列⑤頻率：50/60 H z' • '丨•：⑥額定輸出電流 .备G 200V 系歹}|.. dA-^UU4(U.4I<W) 5A-^008(0.75kw) 8A-^015(1.5kw) 11A-^022(2.2kw) 17A->040(4.0k w ) 25A ^055(5.5k w ) 33A -^075(7.5kw) 46A ^110(11 k w ) 59A —>150(15k w) 74A->185(18.5kw) 87A ^220(22k w )A C 400V 系列 2.5A ^008(0.75k w ) 3.7A -^015(1.5k w ) 5.5A -^022(2.2k w ) 9.0A ^040(4.0k w ) 13A —055(5.5k w ) 18A ^075(7.5k w ) 24A ^110(11k w ) 30A -^150(15k w ) 39A -^185(18.5k w ) 45A -^220(22k w )⑦輸出頻率範圍：0.2〜400 H z⑧生產序號罩蓋...接線端子蓋板通風罩 引線板 操作面板 散熱片 按裝螺孔 罩_巻輝絲 接線端子蓋螺絲 銘牌冷卻風昆〔但 F V R 0 0 4〜0 0 8型除外〕橡據襯圈〔附件〕罩蓋接線端子蓋板 通M3 引線板 操作面板 散熱片 按裝螺孔 罩盖螺絲 接線端子盍螺絲 銘牌 冷卻風局 電解質電容器 橡膠襯圈〔附件)霞：FVR110 〜220G7S-2 EX FVR110 〜220G7S-4 EX結構及拆裝F V R —G 7 S 系列逆變器的特點除冷卻風扇外，是全封閉結抗惡劣環境能力。
富士变频器使用说明书
上 100mm
左 10mm
右 10mm
下 100mm
图 2.1
安装方向・ 周围的空间
2-1
(3) 安装方向 请将 4 个螺钉或螺栓（型号 M4）相对于安装面垂直安装，这样可以看见「FRENIC-Mini」标记的正面。
请不要上、下颠倒或水平安装。这样变频器的散热效果会降低，并导致过热保护功能动作而 不能正常运转
电源系列
标准适用 电动机(kW)
变频器型号
螺钉 尺寸
紧固力矩 (N·m)
参照
0.1
FRN0.1C1□-2J**
0.2 0.4
FRN0.2C1□-2J** FRN0.4C1□-2J**
M3.5
1.2
图Ａ
３相 200V
0.75
FRN0.75C1□-2J**
1.5
FRN1.5C1□-2J**
2.2
FRN2.2C1□-2J**
表示 S E
结构 标准型 EMC 滤波器内置型
输入电源 3 相 200V 3 相 400V 单相 100V 单相 200V
结构 标准型（IP20） EMC 内置形(IP20)
注）选配件内置：无，制动关联：无制动电阻器（标准）时，根据标准规格，最后 2 位不显示。
SOURCE : 输入相数（３相时为 3PH、单相时为 1PH）、输入电压、输入频率、输入电流 OUTPUT : 输出相数、输出额定容量、额定输出电压、输出频率范围、额定输出电流、过载能力 SER.No. : 制造编号
几乎不含有盐分。 （一年内在 0.01 mg/cm2 以下）
不会因为急剧的温度变化而结露。
1,000m 以下（注 3）
86～106 kPa
富士变频器使用说明书

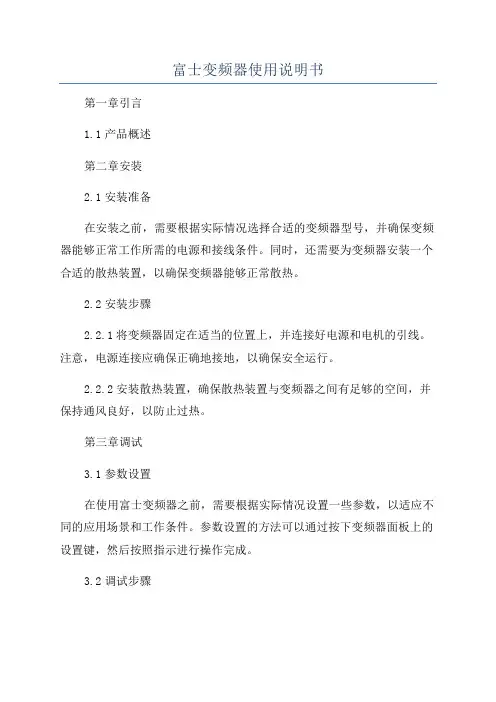

富士变频器使用说明书第一章引言1.1产品概述第二章安装2.1安装准备在安装之前，需要根据实际情况选择合适的变频器型号，并确保变频器能够正常工作所需的电源和接线条件。
同时，还需要为变频器安装一个合适的散热装置，以确保变频器能够正常散热。
2.2安装步骤2.2.1将变频器固定在适当的位置上，并连接好电源和电机的引线。
注意，电源连接应确保正确地接地，以确保安全运行。
2.2.2安装散热装置，确保散热装置与变频器之间有足够的空间，并保持通风良好，以防止过热。
第三章调试3.1参数设置在使用富士变频器之前，需要根据实际情况设置一些参数，以适应不同的应用场景和工作条件。
参数设置的方法可以通过按下变频器面板上的设置键，然后按照指示进行操作完成。
3.2调试步骤3.2.1设置基本参数，如输入电压和输出电压等。
根据实际情况设置这些参数，以确保变频器能够正确地工作。
3.2.2设置过载保护参数，以防止工作时超载导致变频器损坏。
3.2.3设置速度控制参数，以实现精确的速度控制。
可以根据实际需求设置加减速时间、速度曲线等参数。
第四章操作4.1开机和关机在使用富士变频器之前，首先要确保它连接了正确的电源，并且各项参数设置正确。
然后按下变频器面板上的开机键，变频器会开始工作。
在变频器工作期间，可以通过按下停机键来停止变频器的工作。
4.2调速4.3变频器保护第五章维护和保养5.1维护注意事项5.2故障排除在使用富士变频器过程中，可能会出现一些故障和问题。
一般情况下，这些故障都可以通过检查错误代码和参考故障排除指南来解决。
第六章注意事项6.1安全警告在安装和操作富士变频器时，应注意相关的安全警告和注意事项，以避免因操作不当而导致的事故。
6.2使用环境本说明书只是对富士变频器的基本使用方法和注意事项进行了简单介绍，具体的操作方法和技巧还需要根据实际情况加以了解和掌握。
在使用富士变频器之前，请务必仔细阅读说明书，并按照说明进行操作，以确保变频器和电机的安全运行。
富士变频器说明书真实版
富士变频器说明书真实版富士变频器说明书→什么是变频器？变频器是利用电力半导体器件的通断作用将工频电源变换为另一频率的电能控制装置。
变频器主要由整流（交流变直流）、滤波、逆变（直流变交流）、制动单元、驱动单元、检测单元微处理单元等组成的。
变频器是把工频电源(50Hz或60Hz)变换成各种频率的交流电源，以实现电机的变速运行的设备，其中控制电路完成对主电路的控制，整流电路将交流电变换成直流电，直流中间电路对整流电路的输出进行平滑滤波，逆变电路将直流电再逆成交流电。
对于如矢量控制变频器这种需要大量运算的变频器来说，有时还需要一个进行转矩计算的CPU以及一些相应的电路。
变频调速是通过改变电机定子绕组供电的频率来达到调速的目的。
富士变频器5000p11说明书→1.变频器是干什么的？主要用于驱动交流电动机，让交流电机实现无极调速。
例如用于送风机，用变频器来调节电机转速的快慢，就能改变送风量的大小。
还有很多需要调速的场合，用变频器来调速既简单又节能。
2.高、中、低、压变频器是多少伏的？高压变频器是3KV、6KV或10KV的，如西门子罗宾康系列，安川的FSDrive-MV1S系列。
中压变频器是660V 或1140V的，如ABB的AC5000，丹佛斯的FC200。
低压变频器是220V或380V的，如丹佛斯的FC102，FC360，FC51，西门子的MM440，V20。
■富士变频器说明书→变频器广泛应用对电力系统的影响？变频器产生谐波变频器根据有无中间直流环节来分，可以分为交交变频器和交直交变频器，在交直交变频器中，按中间直流滤波环节的不同，可分为电压源型和电流源型。
变频器逆变环节往往采用正弦脉宽调制法（SPWM）法，其输出部分线电压是正弦脉宽、幅值相等的窄矩形波，其三相的相电压是阶梯波，如图4所示，其非线性是由SPWM 脉宽调制的性质所定的；电流波形和载波频率比有关，载波频率比越高，越接近正弦波，波形中会含有和载波频率相关的高次谐波，高次谐波电流对负载直接干扰，还会通过电缆向空间辐射，干扰邻近电气设备。
日本富士变频器说明书
富士变频器说明书
======================================================= ========================
章节一、产品概述
本章主要介绍富士变频器的基本概况，包括产品的功能特点、应用领域以及相关技术参数等。
1.1 产品功能特点
1.2 应用领域
1.3 技术参数
章节二、安装与连接
本章主要介绍富士变频器的安装与连接方法，包括安装位置的选择、电气连接的步骤和注意事项等。
2.1 安装位置选择
2.2 电气连接步骤
2.3 注意事项
章节三、运行与调试
本章主要介绍富士变频器的运行与调试方法，包括参数设置、启停控制、故障诊断和性能调节等。
3.1 参数设置
3.2 启停控制
3.3 故障诊断
3.4 性能调节
章节四、维护与保养
本章主要介绍富士变频器的维护与保养方法，包括定期维护、故障处理和安全注意事项等。
4.1 定期维护
4.2 故障处理
4.3 安全注意事项
章节五、附件
本文档涉及的相关附件的清单和说明，包括产品规格书、电气连接图等。
5.1 产品规格书
5.2 电气连接图
附录一、法律名词及注释
本附录给出本文档中所涉及的法律名词以及相应的注释，以便读者理解和应用。
======================================================= ========================。
富士变频器使用说明书
请确认产品输入电源的相数、额定电压是否与连接电源的相数、电压等规格一致。 请不要将电源线连接到变频器输出端子(U、V、W)上。
请不要将制动电阻器连接在端子 P(+)-N(-)之间，端子 P1-N(-)之间，端子 P(+)-P1 之间，端子 DB-N(-)之间以
及端子 P1-DB 之间。 否则可能会引起火灾、事故
富士电机机器制御株式会社
INR-SI47-1058b
Copyright © 2005 Fuji Electric FA Components & Systems Co., Ltd. All rights reserved.
本使用说明书的著作权属于富士电机设备控制株式会社。 本书中刊登的公司名及产品名一般情况下均为各公司的商标或注册商标。 产品规格如有变更，恕不另行通知。
否则可能会引起火灾、事故
FRENIC-Multi 不可直接用于维持生命装置等直接关系到生命安全的用途。
本产品是在严格的质量管理条件下生产的，若于本产品故障预测可能引发重大事故或损失的场合，则必须设置
安全装置，以防不测。 否则可能会引起重大事故
i
安装相关信息
请安装在金属等阻燃物体上。 请勿安装在可燃物附近。
多层堆码时，请勿超出包装箱上标示的层数。
否则可能会发生人身伤害
配线相关信息
危险Βιβλιοθήκη 变频器连接电源时，请适配各变频器推荐的配线用断路器、漏电断路器（带有过电流保护功能）进行配线。请
不要使用推荐容量以上的断路器。
请务必使用推荐尺寸的电线。
如果变频器和电动机有多种组合形式，请不要使用将多组配线汇集在一起的多心电缆线。
前言
感谢您选购本公司通用变频器「FRENIC-Multi」系列产品。该产品是控制三相异步电动机转速的 装置。 在使用前，请仔细阅读本使用说明书、正确使用。如果使用错误，会影响正常运转，降低寿命或 引起故障。 以下是 FRENIC-Multi 的相关资料。请根据实际需要查阅。 FRENIC-Multi 用户手册 RS485 通信用户手册 资料将持续修订更新，使用时请购买最新版资料。
富士LIFT变频器功能说明书
特殊电动机 的适用
齿轮电动机 同步电动机
作为动力传动装置使用油润滑方式的齿轮箱和变速·减速机等的情况下，若仅在低 速区域连续运转，油润滑力将变差。请不要在仅在低速区域进行连续运转。
根据电动机的种类不同需要特殊的方式。请进行个别咨询。
单相电动机
单相电动机不适用于通过变频器进行的可变运转。
上下搬运装置用变频器
操作说明书
！ 注意
感谢您选购本公司的通用变频器 FRENIC-Lift 系列。 - 本产品是可使 3 相异步电动机及同步电动机进行可变速运转的装置。请您在使用前，阅读本操作说明书，并
理解其操作方法，正确使用。 - 错误的操作，会妨碍正常的运转，并造成寿命降低和故障。 - 请确保将本操作说明书交给实际使用的最终使用者使用。 - 在变频器报废之前，请认真保管本操作说明书。 - 本操作说明书中未记录选配件等的操作方法，因此请参照各选配件操作说明书。
使用前，请仔细阅读本操作说明书，并正确使用。错误的操作，会妨碍正常的运转，并导致寿命降低和引起故障。 所控制的电动机为同步电动机的情况下，需要符合脉冲编码器规格的 PG 接口卡（选配件）。请阅读 PG 接口卡（选 配件）操作说明书。
与 FRENIC-Lift 相关的资料如下所示。请根据使用目的选择使用。
否则可能引起故障
y 冷却风扇处于高温状态。请不要触碰。
否则可能引起烫伤
y 变频器能方便地进行高速运转的设定。对设定进行变更时，请对电动机和设备的规格进行充分确认后，设定频率
（速度）。
y 在变频器的制动功能中，无法进行机械性保持。
否则可能引起伤害
iii
各种开关的切换
危险
y 进行各种开关的切换时，请在切断电源经过 5 分钟后，确认充电指示灯熄灭，使用万用表等确认主电路端子
富士变频器说明书
项目三 富士变频器
外端子
3.外端子 ★主电路端子 ⑴电源端子：L1、L2、L3；⑵负载端子：U、V、W； ⑶RO、TO端子：控制电源辅助输入端，当主电路断电
时保持控制电路不断电。需接在电源接触器之前。0.75kW 以下的变频器无此端子。
⑷⑺⑻P1、P(+) ：直流电抗器连接端子，出厂时短 路，需外接电抗器时去掉短路片。
设定数据、报警信息、测试功能、电动机负载率测定功能
等；
(3) 语种
可显示中文、英文、日文等；
(4) 灯指示
充电（有电压）、运行指示。
电气工程系
项目三 富士变频器 (5)键盘结构
编程操作机运行
项目三 富士变频器
编程操作机运行
2.运行控制设定 (1) 运行操作
键盘面板：FWD键、REV键、STOP键。 端子输入：正转/停止命令、反转/停止命令、报警复 位、自由旋转命令、加减速选择、多步频率选择等。 (2) 频率设定 键盘增、减键设定；外部电位器设定；模拟输入控制； 外端子（UP、DOWN端子）控制；多步频率选择（由4个接 点输入信号的组合选定，可选定15种频率）；连接运行 （接通信接口）；程序段速运行；点动运行。
⑧富士变频器系列介绍；
电气工程系
项目三 富士变频器
编程操作机运行
二、富士变频器编程操作及运行
1.键盘
(1) LCD数码屏显示
可显示输出频率、设定频率、输出电流、输出电压、
电机同步转速、线速度、负载转速、转矩计算值、输入功
率、PID命令、PID反馈量、报警代码；
(2) LED液晶屏显示
可显示运行信息、操作指导、功能代码、功能名称、
注意：若变频器不接制动单元，P(+)、N(-)端子必须 保持开路状态。
富士5000G11变频器说明书
FUSIELECTRIC 富士电机说明手册5000G11S/P11S低噪声,高性能,多功能变频器标准内装RS485富士电机株式会社 INR-HF51190-C技成培训网 www .j c p e i x u n .c o m1．概要1-1．特点。
z最大组成为1台主机能连接31台变频器。
（对应多点）z FRENIC 5000的11系列采用共同的通信协议，同样主机的程序能对11系列所有机种进行运行停止控制。
（参数可能随各机种有所不同）z采用固定长度的传送帧，使主机侧的程序容易开发。
z对应答速度有要求的运行命令和频率设定等使用选用传送帧，能缩短通信时间。
1-2．菜单功能内容备注运行，停止z正转命令（FWD），反转命令（REV）z接点输入命令（X1—X9）z复位命令（RST）对应通信专用功能（S代码）频率值设定有两种设定方式可选择z±20000/最高频率z频率值（分辨率0.01HZ）…没有极性对应通信专用功能（S代码）运行监视z频率值命令z实际值（频率值，转矩，转矩电流，电动机功率，电流，电压）z运行状态，通用输出端子状态对应通信专用功能（M代码）维护监视z运行累计时间，直流中间电压z寿命（主电路电容器，印刷电路板电容器，冷却风扇）z机种代码，容量代码，ROM版本对应通信专用功能（M代码）报警监视z报警历史（最近发生的和以前三次）记录z最近报警发生的信息监视z运行信息（功率，设定频率值，转矩，转矩电流，电动机功率，电流，电压）z运行状态，通用输出端子状态z维护（运行累计时间，直流中间电压，变频器内部温度，散热板温度）对应通信专用功能（M代码）功能z所有功能数据的检查和变更（但是，有关RS485通信的功能数据不能变更）对应标准功能2．传送规范项目 规范物理电平 EIA RS485（和RS232C 主机连接时，应使用通信电平变换器）传送距离 最大500米推荐电缆 24AWG 屏蔽双绞线连接台数 主机一台，变频器31台（站号：01~31，广播：99）传送速度 19200，9600，4800，2400，1200 [BPS]同步方式 起始—停止同步 传送方式 半双工传送协议 查询/选择，广播字符代码ASCII 7位字符长 8位， 7位可选 停止位长 1位， 2位可选帧长 一般传送16字节固定，高速传送8或者12字节 奇偶校验 偶数，奇数或不用错误检查方式 校验和（BCC ），超限错误，帧错误3．连接3-1 控制端子（仅能信用） 端子符号端子名称功能说明DXA RS485通信数据（+） DXB RS485通信数据（-） RS485通信的输入，输出端子，按照多点连接方式，最多可连接31台变频器。
富士变频器使用说明
1．外围线路配置1.1 数字量输入：端子FWD正向运行 C板：Y 4 F板：JP 10.4端子REV反向运行 C板：Y5 F板：JP10.5端子X1 E01=0 多段速频率选择SS1 F板：JP10.7端子X2 E02=1 多段速频率选择SS2 F板：JP10.8端子X3 E03=2 多段速频率选择SS4 F板：JP10.9端子CM 公共端 C板：COM2 F板：JP10.101.2 数字量输出（继电器）：Y5C-Y5A 变频器运行信号可编程E24=0C板：串入抱闸接触器线圈回路 F板：JP2.1030A-30C 变频器故障C板：X13 F板：JP2.21.3 模拟量输入：12 - 11（0～10V － 0V） C板：V1-V0 F板：JP6.3-JP6.22．一些重要参数说明：F01=1 频率设定模拟量（电压型）F02=1 运行操作外部信号（FWD/REV正反向运行）F07 加速时间1 O13 S曲线1F08 减速时间1 O14 S曲线2E10 加减速时间3 O15 S曲线3bE11 加减速时间4 O16 S曲线4E12 加减速时间5 O17 S曲线5 数字量可调节参数值E13 加减速时间6 O18 S曲线6 模拟量不用，都为0E14 加减速时间7 O19 S曲线7E15 加减速时间8 O20 S曲线8O21 S曲线9O22 S曲线10F03 最高输出频率F04 基本频率此四个参数值须根据电机铭牌设F05 额定电压F06 最高输出电压F17 频率设定增益（模拟量）F18 频率偏置（模拟量）F26 载波频率 15KHz 一般不调，仅当电机动作正常，但声音尖锐异常时可调整（≤15KHz）E33=1 过负载预报按输出电流预报E34: OL预报值额定电流150%**E37 过负载预报额定电流150%**C07 爬行速度C08 检修速度数字量可调节参数值C09 单层速度模拟量不用，都为0C10 双层速度C11 多层速度C33 模拟量输入滤波时间 0.04P01 电机极数 P＝120f/N （f－电机额定频率；N－电机额定转速）一般情况，N >1000rpm， P＝4极N≤1000rpm， P＝6极P02 电机功率此两个参数值须根据电机铭牌设P03 电机额定电流P04 电机空载电流初始值设为p04的40％，自整定后自动生成O01=1 （闭环）； 0（开环）O03 编码器脉冲数（分频在PG卡上实现）O04 速度环P常数（高速时）O05 速度环I常数 0.5O06 速度检测滤波常数 0.003O07 速度环P常数切换频率1 5O08 速度环P常数切换频率2 10O09 速度环P常数（低速时）H03 数据初始化（一般不用）3. 特殊参数调试说明3.1 H03 数据初始化（一般不用）这个参数用法可参考第一章“3.1 A1-03=0 初始化”，与之用法类似。
富士变频器使用说明
1．外围线路配置1.1 数字量输入：端子FWD正向运行 C板：Y 4 F板：JP 10.4端子REV反向运行 C板：Y5 F板：JP10.5端子X1 E01=0 多段速频率选择SS1 F板：JP10.7端子X2 E02=1 多段速频率选择SS2 F板：JP10.8端子X3 E03=2 多段速频率选择SS4 F板：JP10.9端子CM 公共端 C板：COM2 F板：JP10.101.2 数字量输出（继电器）：Y5C-Y5A 变频器运行信号可编程E24=0C板：串入抱闸接触器线圈回路 F板：JP2.1030A-30C 变频器故障C板：X13 F板：JP2.21.3 模拟量输入：12 - 11（0～10V － 0V） C板：V1-V0 F板：JP6.3-JP6.22．一些重要参数说明：F01=1 频率设定模拟量（电压型）F02=1 运行操作外部信号（FWD/REV正反向运行）F07 加速时间1 O13 S曲线1F08 减速时间1 O14 S曲线2E10 加减速时间3 O15 S曲线3bE11 加减速时间4 O16 S曲线4E12 加减速时间5 O17 S曲线5 数字量可调节参数值E13 加减速时间6 O18 S曲线6 模拟量不用，都为0E14 加减速时间7 O19 S曲线7E15 加减速时间8 O20 S曲线8O21 S曲线9O22 S曲线10F03 最高输出频率F04 基本频率此四个参数值须根据电机铭牌设F05 额定电压F06 最高输出电压F17 频率设定增益（模拟量）F18 频率偏置（模拟量）F26 载波频率 15KHz 一般不调，仅当电机动作正常，但声音尖锐异常时可调整（≤15KHz）E33=1 过负载预报按输出电流预报E34: OL预报值额定电流150%**E37 过负载预报额定电流150%**C07 爬行速度C08 检修速度数字量可调节参数值C09 单层速度模拟量不用，都为0C10 双层速度C11 多层速度C33 模拟量输入滤波时间 0.04P01 电机极数 P＝120f/N （f－电机额定频率；N－电机额定转速）一般情况，N >1000rpm， P＝4极N≤1000rpm， P＝6极P02 电机功率此两个参数值须根据电机铭牌设P03 电机额定电流P04 电机空载电流初始值设为p04的40％，自整定后自动生成O01=1 （闭环）； 0（开环）O03 编码器脉冲数（分频在PG卡上实现）O04 速度环P常数（高速时）O05 速度环I常数 0.5O06 速度检测滤波常数 0.003O07 速度环P常数切换频率1 5O08 速度环P常数切换频率2 10O09 速度环P常数（低速时）H03 数据初始化（一般不用）3. 特殊参数调试说明3.1 H03 数据初始化（一般不用）这个参数用法可参考第一章“3.1 A1-03=0 初始化”，与之用法类似。
富士变频器使用说明
1．外围线路配置1.1数字量输入：端子FWD正向运行C板：Y4F板：JP10.4端子REV反向运行C板：Y5F板：JP10.5端子X1E01=0多段速频率选择SS1F板：JP10.7端子X2E02=1多段速频率选择SS2F板：JP10.8端子X3E03=2多段速频率选择SS4F板：JP10.9端子CM公共端C板：COM2F板：JP10.101.2数字量输出（继电器）：Y5C-Y5A变频器运行信号可编程E24=0C板：串入抱闸接触器线圈回路F板：JP2.1030A-30C变频器故障C板：X13F板：JP2.21.3模拟量输入：12-11（0～10V－0V）C板：V1-V0F板：JP6.3-JP6.22．一些重要参数说明：F01=1频率设定模拟量（电压型）F02=1运行操作外部信号（FWD/REV正反向运行）F07加速时间1O13S曲线1F08减速时间1O14S曲线2E10加减速时间3O15S曲线3bE11加减速时间4O16S曲线4E12加减速时间5O17S曲线5数字量可调节参数值E13加减速时间6O18S曲线6模拟量不用，都为0E14加减速时间7O19S曲线7E15加减速时间8O20S曲线8O21S曲线9O22S曲线10F03最高输出频率F04基本频率此四个参数值须根据电机铭牌设F05额定电压F06最高输出电压F17频率设定增益（模拟量）（模拟量）F18频率偏置F26载波频率15KHz一般不调，仅当电机动作正常，但声音尖锐异常时可调整（≤15KHz）报预E33=1过负载预报按输出电流150%**E34:OL预报值额定电流E37过负载预报额定电流150%**C07爬行速度C08检修速度数字量可调节参数值C09单层速度模拟量不用，都为0C10双层速度C11多层速度C33模拟量输入滤波时间0.04速）P01电机极数P＝120f/N（f－电机额定频率；N－电机额定转一般情况，N>1000rpm，P＝4极N≤1000rpm，P＝6极设P02电机功率此两个参数值须根据电机铭牌P03电机额定电流P04电机空载电流初始值设为p04的40％，自整定后自动生成O01=1（闭环）；0（开环）O03编码器脉冲数（分频在P G卡上实现）O04速度环P常数（高速时）O05速度环I常数0.5O06速度检测滤波常数0.003O07速度环P常数切换频率15O08速度环P常数切换频率210O09速度环P常数（低速时）H03数据初始化（一般不用）说明3.特殊参数调试3.1H03数据初始化（一般不用）这个参数用法可参考第一章“3.1A1-03=0初始化”，与之用法类似。
富士5000G11变频器说明书
FUSIELECTRIC 富士电机说明手册5000G11S/P11S低噪声,高性能,多功能变频器标准内装RS485富士电机株式会社 INR-HF51190-C技成培训网 www .j c p e i x u n .c o m1．概要1-1．特点。
z最大组成为1台主机能连接31台变频器。
（对应多点）z FRENIC 5000的11系列采用共同的通信协议，同样主机的程序能对11系列所有机种进行运行停止控制。
（参数可能随各机种有所不同）z采用固定长度的传送帧，使主机侧的程序容易开发。
z对应答速度有要求的运行命令和频率设定等使用选用传送帧，能缩短通信时间。
1-2．菜单功能内容备注运行，停止z正转命令（FWD），反转命令（REV）z接点输入命令（X1—X9）z复位命令（RST）对应通信专用功能（S代码）频率值设定有两种设定方式可选择z±20000/最高频率z频率值（分辨率0.01HZ）…没有极性对应通信专用功能（S代码）运行监视z频率值命令z实际值（频率值，转矩，转矩电流，电动机功率，电流，电压）z运行状态，通用输出端子状态对应通信专用功能（M代码）维护监视z运行累计时间，直流中间电压z寿命（主电路电容器，印刷电路板电容器，冷却风扇）z机种代码，容量代码，ROM版本对应通信专用功能（M代码）报警监视z报警历史（最近发生的和以前三次）记录z最近报警发生的信息监视z运行信息（功率，设定频率值，转矩，转矩电流，电动机功率，电流，电压）z运行状态，通用输出端子状态z维护（运行累计时间，直流中间电压，变频器内部温度，散热板温度）对应通信专用功能（M代码）功能z所有功能数据的检查和变更（但是，有关RS485通信的功能数据不能变更）对应标准功能2．传送规范项目 规范物理电平 EIA RS485（和RS232C 主机连接时，应使用通信电平变换器）传送距离 最大500米推荐电缆 24AWG 屏蔽双绞线连接台数 主机一台，变频器31台（站号：01~31，广播：99）传送速度 19200，9600，4800，2400，1200 [BPS]同步方式 起始—停止同步 传送方式 半双工传送协议 查询/选择，广播字符代码ASCII 7位字符长 8位， 7位可选 停止位长 1位， 2位可选帧长 一般传送16字节固定，高速传送8或者12字节 奇偶校验 偶数，奇数或不用错误检查方式 校验和（BCC ），超限错误，帧错误3．连接3-1 控制端子（仅能信用） 端子符号端子名称功能说明DXA RS485通信数据（+） DXB RS485通信数据（-） RS485通信的输入，输出端子，按照多点连接方式，最多可连接31台变频器。
富士变频器使用说明
1．外围线路配置1.1 数字量输入：端子FWD正向运行 C板：Y 4 F板：JP 10.4端子REV反向运行 C板：Y5 F板：JP10.5端子X1 E01=0 多段速频率选择SS1 F板：JP10.7端子X2 E02=1 多段速频率选择SS2 F板：JP10.8端子X3 E03=2 多段速频率选择SS4 F板：JP10.9端子CM 公共端 C板：COM2 F板：JP10.101.2 数字量输出（继电器）：Y5C-Y5A 变频器运行信号可编程E24=0C板：串入抱闸接触器线圈回路 F板：JP2.1030A-30C 变频器故障C板：X13 F板：JP2.21.3 模拟量输入：12 - 11（0～10V － 0V） C板：V1-V0 F板：JP6.3-JP6.22．一些重要参数说明：F01=1 频率设定模拟量（电压型）F02=1 运行操作外部信号（FWD/REV正反向运行）F07 加速时间1 O13 S曲线1F08 减速时间1 O14 S曲线2E10 加减速时间3 O15 S曲线3bE11 加减速时间4 O16 S曲线4E12 加减速时间5 O17 S曲线5 数字量可调节参数值E13 加减速时间6 O18 S曲线6 模拟量不用，都为0E14 加减速时间7 O19 S曲线7E15 加减速时间8 O20 S曲线8O21 S曲线9O22 S曲线10F03 最高输出频率F04 基本频率此四个参数值须根据电机铭牌设F05 额定电压F06 最高输出电压F17 频率设定增益（模拟量）F18 频率偏置（模拟量）F26 载波频率 15KHz 一般不调，仅当电机动作正常，但声音尖锐异常时可调整（≤15KHz）E33=1 过负载预报按输出电流预报E34: OL预报值额定电流150%**E37 过负载预报额定电流150%**C07 爬行速度C08 检修速度数字量可调节参数值C09 单层速度模拟量不用，都为0C10 双层速度C11 多层速度C33 模拟量输入滤波时间 0.04P01 电机极数 P＝120f/N （f－电机额定频率；N－电机额定转速）一般情况，N >1000rpm， P＝4极N≤1000rpm， P＝6极P02 电机功率此两个参数值须根据电机铭牌设P03 电机额定电流P04 电机空载电流初始值设为p04的40％，自整定后自动生成O01=1 （闭环）； 0（开环）O03 编码器脉冲数（分频在PG卡上实现）O04 速度环P常数（高速时）O05 速度环I常数 0.5O06 速度检测滤波常数 0.003O07 速度环P常数切换频率1 5O08 速度环P常数切换频率2 10O09 速度环P常数（低速时）H03 数据初始化（一般不用）3. 特殊参数调试说明3.1 H03 数据初始化（一般不用）这个参数用法可参考第一章“3.1 A1-03=0 初始化”，与之用法类似。
富士变频器操作手册
富士变频器操作手册第一章介绍1.1 变频器简介富士变频器是一种用于调节电机速度的电力装置，它能够根据负载需求调整电机转速，从而实现能耗的优化和负载的准确控制。
本操作手册将为您提供关于富士变频器的详细信息和操作指南。
1.2 变频器的应用领域富士变频器适用于许多领域，如工业生产、水泵系统、通风设备、制冷设备等。
其主要作用是通过调整电机的转速来满足不同负载需求，并提高能效和工作效率。
第二章安装2.1 安装环境要求在安装富士变频器之前，您需要确保安装环境符合以下要求：干燥、无腐蚀性气体、无灰尘等。
2.2 安装步骤根据富士变频器的安装手册，按照以下步骤进行安装：- 准备必要的工具和设备- 检查电气线路，并确保符合相关安全要求- 将变频器与电源连接- 将变频器与电机连接- 连接控制线路- 进行必要的调试和测试第三章参数设置3.1 参数概述富士变频器具有多个可以进行参数设置的选项。
通过设置这些参数，您可以定制变频器的工作特性，以满足不同应用场景的需求。
3.2 参数设置步骤针对不同的应用场景，参数设置步骤可能有所不同。
通常的步骤如下：- 进入参数设置界面- 根据实际需求设置相应的参数- 保存设置并退出设置界面- 进行必要的测试和校准，确保变频器按照预期工作第四章运行和调试4.1 变频器运行通过按下变频器上的启动按钮，您可以启动变频器并开始运行电机。
变频器将通过调整输出频率来控制电机的转速。
4.2 调试技巧在使用富士变频器时，您可能会遇到一些问题。
下面是一些常见问题的解决技巧：- 如果电机无法启动，请检查电源供应是否正常- 如果电机转速不稳定，请检查参数设置是否正确- 如果电机发生故障，请查看变频器的报警信息并进行相应的处理第五章维护和保养5.1 维护计划定期维护对于保证富士变频器的正常运行非常重要。
您可以根据变频器的使用频率和工作环境制定相应的维护计划，包括清洁、紧固螺母、更换零部件等。
5.2 故障排除当富士变频器遇到故障时，您可以根据变频器的用户手册找到解决方案。
富士FRENIC系列变频器说明书
按键
按键名
运转键停止键程序模式时：显示功能代码、确定数据报警模式时：切换到报警详细信息的显示
开始电机的运转2.基本参数设置 运转模式中按一下程序/复位键转到程序模式0.Fnc ，此时可通过UP/DOWN键选择功能代码组，如果选择基本功能代码组，可直接按功能/数据键进入F 开头的功能代码表（如果选择电机参数代码组，则先通过UP/DOWN键选择P 开头的功能代码组），再按一次功能/数据键进入数据内容，通过UP/DOWN键进行修改，修改完成后，再按功能/数据键确认并进入该组代码中的下一代码。
要从功能代码中返回到运转模式时，可以连续按两下程序/复位键即可。
停止电机的运转
选择LED监视器上显示的设定项目、更改功能代码数据等。
富士FRENIC系列变频器说明书
-------适用于ZCK11~54号机
程序/复位键
UP/DOWN键
功能/数据键
运转模式时：切换运转状态的监视量（输出频率、输出电流、输出电压等）
功能概要
运转模式时：按下该键，切换到程序模式。
程序模式时：按下该键，切换到运转模式。
报警模式时：消除报警原因后，按下该键，报警被解除，切换到运转模式。
一.按键说明
二.基本操作
1.输出信息 运转模式中监视的是速度（Hz)，依次按功能/数据键可切换到输出电流（A)、消耗功率（KW)、输出电压（V)等，循环一圈后回到原始状态。
基本参数设置如下：
三.报警代码显示及内容。
富士变频器FVR0 75C11S一2DG说明书
富士变频器FVR0 75C11S一2DG说明书当购入后、长时间没有使用时，请在以下状态下进行保管。
（1）请满足暂时保管的环境要求。
但是，当保管超出3个月时，为了防止电解电容器因[温度引起的恶化]，请将周围温度设定在30℃.
（2）为了防止湿气等的侵入，请严密包装。
请在包装内封入干燥剂（硅胶等），使得包装内部的相对湿度在7%以下。
（3）当放置在容易受到湿气及尘埃影响的环境中时（安装在建筑工程现场等设置的[装置]及[控制柜等上时），且将其拆除，放到表
如果连续长时间不通电时，电解电容器的特性会发生恐化，因此请在1年内接通1次电源，通电30~60分钟。
另外，请不要进行输出一侧（2次侧）的配线以及运转。
有时散热片的温度会上升到大约90℃，因此请务必将安装面安装在能充分承受这种温升的地方。
请安装在金属等阻燃物上，可能会引起火灾。
请确保安装空间。
放入时，周围温度容易上升，因此请充分考虑控制柜内的换气问题。
安装多台变频器时，如果要在同一装置或控制柜内安装2台以上变频器，原则上请并列安装。
只限于周圈温度在40℃以下的情况下可以左右方向紧密安装。
如果不得已要上下安装的话，请考虑设置隔板，使得下侧变频器的散热不会对上侧变频器有影响。
