美式箱变和欧式箱变由于结构不同可靠性不同

美式箱变和欧式箱变由于结构不同可靠性不同

美式箱变和欧式箱变由于结构不同可靠性不同,应用的场合也不同。

现将两种箱变的基本情况分别介绍如下:一、美式箱变和欧式箱变的区别:1、美式箱变:1)、箱变的接线形式一路或两路10KV进线;单台变压器,容量一般选用500KVA~800KVA;低压出线电缆4~6路。

2)、箱变的主要部件变压器、10KV环网开关、10KV电缆插头、低压桩头箱体等主要部件组成。

它具体积小、有造价低便于安装等优点。

美式箱变的优缺点3)、优点:体积小占地面积小、便于安放、便于伪装,容易与小区的环境相协调。

可以缩短低压电缆的长度,降低线路损耗,还可以降低供电配套的造价。

4)、缺点:供电可靠性低;无电动机构,无法增设配电自动化装置;无电容器装置,对降低线损不利;噪音较Ⅲ型站和Ⅴ型站要高,因为Ⅲ型站和Ⅴ型站是将变压器安放在室内,起到隔音的作用;另外,将Ⅲ型站和Ⅴ型站的集中一电磁辐射分解成多点辐射;由于不同容量箱变的土建基础不同,使箱变的增容不便;当箱变过载后或用户增容时,土建要重建,会有一个较长的停电时间,增加工程的难度。

2、欧式箱变:1)、箱变的接线形式a、单台配变形式—两路10KV进线;单台变压器容量一般在500KVA~800KVA;低压出线电缆一般为4~6路。

b、两台配变形式—两路10KV进线;两台变压器,每台变压器的容量在500KVA~800KKVA;低压出线电缆一般为8~12路。

2)、箱变的主要部件变压器、10KV环网开关柜、低压电容器、低压开关等主要部件组成,相当于将Ⅲ型站的设备紧凑安装在金属的箱体内,使Ⅲ型站小型化。

欧式箱变的体积比美式箱变要高要大,造价也比美式箱变要大。

3)、优点:噪音与Ⅲ型站和Ⅰ型站相当;辐射较美式箱变要低,因为欧式箱变的变压器是放在金属的箱体内起到屏蔽的作用;可以设置配电自动化,不但具有Ⅲ型站和Ⅰ型站的优点,而且还有美式箱变的主要优点。

4)、缺点:体积较大,不利于安装,对小区的环境布置有一定的影响;二、由于箱变的结构的不同使用的地方也不同,供电的网络也不同因为美式箱变和欧式箱变的结构不同可靠性不同,因此适用的场合也不同。

箱式变压器

箱式变压器

箱式变压器箱式变压器将传统变压器集中设计在箱式壳体中,具有体积小、重量轻、低噪声、低损耗、高可靠性,广泛应用于住宅小区、商业中心、轻站、机场、厂矿、企业、医院、学校等场所。

组合式变压器(俗称美式箱变也叫箱式变压器)是将变压器、高压受电部分的负荷开关及保护装置、低压配电装置、低压计量系统和无功补偿装置组合在一起的成套变配电设备。

组合式变压器(俗称美式箱变)组合式变压器(俗称美式箱变)主要特点:全密封、全绝缘、结构紧凑、外形美观、体积仅为箱式变电站(欧式箱变)的1/3左右。

无须配电房,可直接安放在室内或室外,也可安放在街道两旁和绿化带内,可靠地保证了人身安全,既是供电设施,又可装点环境。

组合式变压器(俗称美式箱变也叫箱式变压器)可用于终端供电和环网供电,转换十分方便,保证了供电的可靠性、灵活性。

采用双熔丝全范围保护方式,大大降低了运行成本。

10kV套管电缆头可在200A负荷电流下多次插拔,在紧急情况下作负荷开关使用,并具有隔离开关的特点。

组合式变压器(俗称美式箱变也叫箱式变压器)采用国内9型、11型配电变压器,损耗低,噪音低,使用寿命长。

箱式变电站的特点箱式变电站主要由多回路高压开关系统、铠装母线、变电站综合自动化系统、通讯、远动、计量、电容补偿及直流电源等电气单元组合而成,安装在一个防潮、防锈、防尘、防鼠、防火、防盗、隔热、全封闭、可移动的钢结构箱体内,机电一体化,全封闭运行,主要有以下特点:(1)技术先进安全可靠:箱体部分采用目前国内领先技术及工艺,外壳一般采用镀铝锌钢板,框架采用标准集装箱材料及制作工艺,有良好的防腐性能,保证20年不锈蚀,内封板采用铝合金扣板,夹层采用防火保温材料,箱体内安装空调及除湿装置,设备运行不受自然气候环境及外界污染影响,可保证在-40℃~+40℃的恶劣环境下正常运行。

箱体内一次设备采用全封闭高压开关柜(如:XGN型)、干式变压器、干式互感器、真空断路器,弹簧操作机构、旋转隔离开关等国内技术领先设备,产品无裸露带电部分,为全封闭、全绝缘结构,完全能达到零触电事故,全站可实现无油化运行,安全性高,二次采用微机综合自动化系统,可实现无人值守。

美式箱变和欧式箱变的区别

美式箱变和欧式箱变的区别

美式箱变和欧式箱变的区别(2)1、美式箱变:1)箱变的接线形式一路或两路10KV进线;单台变压器,容量一般选用500KVA~800KVA;低压出线电缆4~6路。

2)箱变的主要部件变压器、10KV环网开关、10KV电缆插头、低压桩头箱体等主要部件组成。

它具体积孝有造价低便于安装等优点。

美式箱变的优缺点3)优点:体积小占地面积孝便于安放、便于伪装,容易与小区的环境相协调。

可以缩短低压电缆的长度,降低线路损耗,还可以降低供电配套的造价。

4)缺点:供电可靠性低;无电动机构,无法增设配电自动化装置;无电容器装置,对降低线损不利;噪音较Ⅲ型站和Ⅴ型站要高,因为Ⅲ型站和Ⅴ型站是将变压器安放在室,起到隔音的作用;另外,将Ⅲ型站和Ⅴ型站的集中一电磁辐射分解成多点辐射;由于不同容量箱变的土建基础不同,使箱变的增容不便;当箱变过载后或用户增容时,土建要重建,会有一个较长的停电时间,增加工程的难度。

2、欧式箱变:1)箱变的接线形式a、单台配变形式—两路10KV进线;单台变压器容量一般在500KVA~800KVA;低压出线电缆一般为4~6路。

b、两台配变形式—两路10KV进线;两台变压器,每台变压器的容量在500KVA~800KKVA;低压出线电缆一般为8~12路。

2)箱变的主要部件变压器、10KV环网开关柜、低压电容器、低压开关等主要部件组成,相当于将Ⅲ型站的设备紧凑安装在金属的箱体,使Ⅲ型站小型化。

欧式箱变的体积比美式箱变要高要大,造价也比美式箱变要大。

3)优点:噪音与Ⅲ型站和Ⅰ型站相当;辐射较美式箱变要低,因为欧式箱变的变压器是放在金属的箱体起到屏蔽的作用;可以设置配电自动化,不但具有Ⅲ型站和Ⅰ型站的优点,而且还有美式箱变的主要优点。

4)缺点:体积较大,不利于安装,对小区的环境布置有一定的影响;二、由于箱变的结构的不同使用的地方也不同,供电的网络也不同因为美式箱变和欧式箱变的结构不同可靠性不同,因此适用的场合也不同。

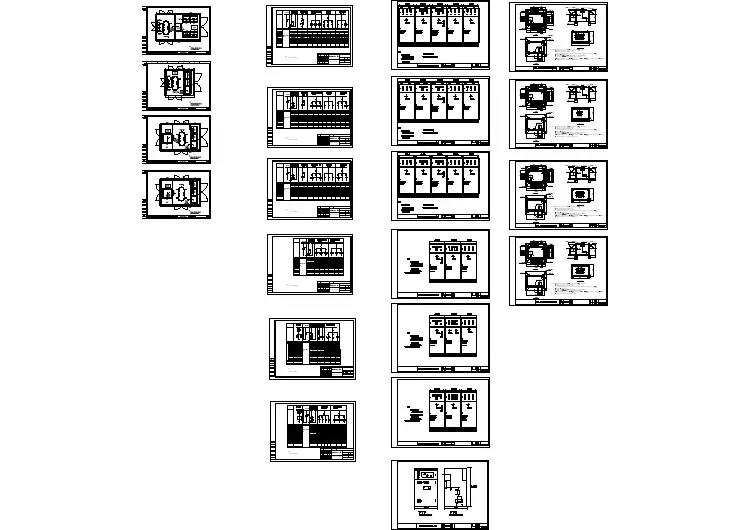

建筑地630箱式变美式CAD详图
