剪力墙钢筋计算基本方法.
剪力墙钢筋计算

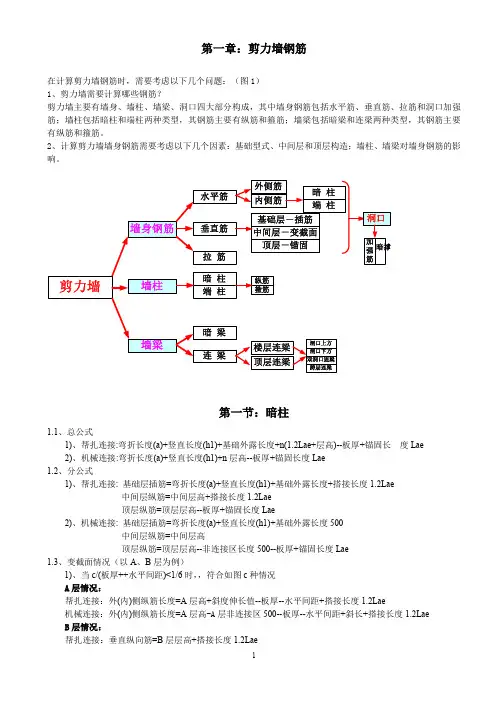

第一章：剪力墙钢筋在计算剪力墙钢筋时，需要考虑以下几个问题：（图1） 1、剪力墙需要计算哪些钢筋？剪力墙主要有墙身、墙柱、墙梁、洞口四大部分构成，其中墙身钢筋包括水平筋、垂直筋、拉筋和洞口加强筋；墙柱包括暗柱和端柱两种类型，其钢筋主要有纵筋和箍筋；墙梁包括暗梁和连梁两种类型，其钢筋主要有纵筋和箍筋。
2、计算剪力墙墙身钢筋需要考虑以下几个因素：基础型式、中间层和顶层构造；墙柱、墙梁对墙身钢筋的影响。
剪力墙墙梁墙柱墙身钢筋水平筋拉 筋垂直筋洞口下方端 柱连 梁洞口上方暗 柱暗 梁楼层连梁顶层连梁中间层－变截面基础层－插筋暗 柱端 柱顶层－锚固外侧筋内侧筋洞口箍筋纵筋暗撑加强筋双洞口连梁跨层连梁第一节：暗柱1.1、总公式1)、帮扎连接:弯折长度(a)+竖直长度(h1)+基础外露长度+n(1.2Lae+层高)--板厚+锚固长 度Lae2)、机械连接:弯折长度(a)+竖直长度(h1)+n 层高--板厚+锚固长度Lae 1.2、分公式1)、帮扎连接: 基础层插筋=弯折长度(a)+竖直长度(h1)+基础外露长度+搭接长度1.2Lae 中间层纵筋=中间层高+搭接长度1.2Lae 顶层纵筋=顶层层高--板厚+锚固长度Lae2)、机械连接: 基础层插筋=弯折长度(a)+竖直长度(h1)+基础外露长度500 中间层纵筋=中间层高顶层纵筋=顶层层高--非连接区长度500--板厚+锚固长度Lae 1.3、变截面情况（以A 、B 层为例）1)、当c/(板厚++水平间距)<1/6时，，符合如图c 种情况 A 层情况：帮扎连接：外(内)侧纵筋长度=A 层高+斜度伸长值--板厚--水平间距+搭接长度1.2Lae机械连接：外(内)侧纵筋长度=A 层高-A 层非连接区500--板厚--水平间距+斜长+搭接长度1.2Lae B 层情况：帮扎连接：垂直纵向筋=B 层层高+搭接长度1.2Lae机械连接：垂直纵向筋=B层层高-B层非连接区500+上一层非连接区5002)、当c/(板厚+水平间距)>=1/6时，符合如图a、b两种情况①、如图a这种形式A层情况：帮扎连接：外侧垂直钢筋=A层高+搭接长度1.2Lae(外测纵筋)内侧垂直钢筋=A层高-板厚+锚固长度Lae(内侧纵筋)机械连接：&说明：若是A、B两层都是焊接（或机械连接）情况时外侧垂直钢筋=A层高-A层非连接区500+B层非连接区500(外测纵筋)内侧垂直钢筋=A层高-A层非连接区500-板厚+锚固长度Lae(内侧纵筋)若是A层为焊接（或机械连接），B层为帮扎连接时外侧垂直钢筋=A层高-A层非连接区500+搭接长度1.2Lae(外测纵筋)内侧垂直钢筋=A层高-A层非连接区500-板厚+锚固长度Lae(内侧纵筋)若是A层为帮扎连接，B层为焊接（或机械连接）时B层情况：帮扎连接：变截面插筋=1.5Lae（锚固长度）+搭接长度1.2Lae垂直纵向筋=B层层高+搭接长度1.2Lae机械连接：变截面插筋=1.5Lae（锚固长度）+B层非连接区500垂直纵向筋=B层层高-B层非连接区500+上一层非连接区500②、如图b这种形式A层情况：帮扎连接：外（内）侧垂直钢筋=A层高-板厚+锚固长度Lae机械连接：&说明：若是A、B两层都是焊接（或机械连接）情况时外（内）侧垂直钢筋=A层高-A层非连接区500-板厚+锚固长度Lae若是A层为焊接（或机械连接），B层为帮扎连接时外（内）侧垂直钢筋=A层高-A层非连接区500-板厚+锚固长度Lae若是A层为帮扎连接，B层为焊接（或机械连接）时B层情况：帮扎连接：变截面插筋=1.5Lae（锚固长度）+搭接长度1.2Lae垂直纵向筋=B层层高+搭接长度1.2Lae机械连接：变截面插筋=1.5Lae（锚固长度）+B层非连接区500垂直纵向筋=B层层高-B层非连接区500+上一层非连接区5001.4、箍筋长度=(宽度--2*保护层)*2+(高度--2*保护层)*2+8d+1.9d*2+max{10d,75mm}*2根数计算表层数连接情况计算式基础层(基础高度--基础保护层)/500（基础上下不布置箍筋要减“1”，基础层上下布置箍筋要加“1”，基础层上或下端布置箍筋不加也不减）底、中、顶层帮扎连接加密区根数[(1.2Lae*2+0.3Lae--50)/间距(5d且<=100)+1]+非加密区根数[（层高-搭接范围）/间距]机械连接(层高--50)/间距+11.5、拉筋1)、同时构住主筋和箍筋:L=(h--2c)+4d+1.9d*2+max{10d,75mm}*22)、只构住主筋:L=(h--2c)+2d+1.9d*2+max{10d,75mm}*23)、根数计算帮扎连接：基础层n=[(基础高度--基础保护层)/500]（基础上下不布置箍筋要减“1”，基础层上下布置箍筋要加“1”，基础层上或下端布置箍筋不加也不减）*每排拉筋个数底、中、顶层n=[(1.2Lae*2+0.3Lae--50)/间距(5d且<=100)+1+(层高-2.7Lae)/箍筋间距]*每排拉筋个数机械连接：[(层高-50)/箍筋间距+1]*每排拉筋个数第二节：连梁2.1、墙端部洞口处底、中、顶层纵筋L=max{Lae,0.4Lae+15d,支座宽--保护层+15d}+窗洞宽+max{Lae,600}中间层箍筋根数n=(洞口宽--2*50)/箍筋间距+1顶层箍筋根数n={[(左锚固长度--100)/间距150+1]+[(洞口宽--2*50)/间距+1]+[(右锚固长度--100)/间距150+1]}2.2、墙中部洞口单跨连梁底、中、顶层纵筋L=max{Lae,600}+窗洞口宽+max{Lae,600}中间层箍筋根数n=(洞口宽--2*50)/箍筋间距+1顶层箍筋根数n={[(左锚固长度--100)/间距150+1]+[(洞口宽--2*50)/间距+1]+[(右锚固长度--100)/间距150+1]}2.3、墙中部双洞口连梁(双跨)底、中、顶层纵筋L=max{Lae,600}+两洞口宽合计+窗间墙宽+max{Lae,600}中间层箍筋根数n=[(洞口宽a--2*50)/间距+1]+[(洞口宽b--2*50)/间距+1]顶层箍筋根数n={[(左锚固长度--100)/间距150+1]+[(洞口总宽+窗间墙--2*50)/间距+1]+[(右锚固长度--100)/间距150+1]}1)、连梁里拉筋直径的规定:①设计未注写时,侧面构造同剪力墙水平分部筋②拉筋直径:当梁宽<=350时为6mm,当梁宽>350时为8mm,拉筋的间距为两倍箍筋间距、竖向沿水平筋隔一拉一2)、拉筋根数的计算①连梁里排数的计算=[(连梁高-2*保护层)/水平筋间距+1](取整)/2②每排拉筋根数计算=(连梁净宽-2*50)/连梁箍筋间距的2倍+1③连梁里拉筋的总根数=①*②第三节：剪力墙3.1、基础层:插筋=弯折长度(a)+竖直长度(h1)+搭接长度1.2Lae根数n=[(剪力墙净长-插筋间距)/插筋间距+1]*排数水平筋:①连续通过:外测L=墙外测长度-2*墙保护层内测L=墙外测长度-2*保护层+弯折15d②水平外测筋相互搭接:外测L=墙外测长度-2*墙保护层+0.65Lae*2内测L=墙外测长度-2*保护层+弯折15d③根数n=[(基础高度-基础保护层)/间距+1]*排数拉筋: ①长度L=(b-2c)*2+4d+1.9d*2+max{10d,75mm}*2②根数n=[(墙净长-竖向筋间距)/拉筋间距+1]*基础水平筋排数钢筋部位及其名称计算公式说明附图基础插筋（基础平板中）当筏板基础≤2000mm时：基础插筋长度＝（基础高度-保护层）h1+基础底部弯折a+伸出基础顶面外露长度+与上层钢筋连接(如采用焊接时，搭接长度为0)04G101－3P45墙插筋构造一弯折长度a与框架注相同图1当筏板基础＞2000mm时：基础插筋长度＝基础高度/2-保护层+基础弯折a+伸出基础顶面外露长度+与上层钢筋连接(如采用焊接时，搭接长度为0)04G101－3P45墙插筋构造二图2基础插筋（基础主梁中）当基础梁底与基础板底一平时：基础插筋长度＝基础高度-保护层+基础底部弯折a+伸出基础顶面外露长度+与上层钢筋连接 04G101－3P32墙竖向钢筋插筋构造 注：如采用焊接时，搭接长度为0图3当基础梁顶与基础板顶一平时：基础插筋长度＝基础高度-保护层+基础底部弯折a+伸出基础顶面外露长度+与上层钢筋连接图4图1 图2图3 图43.2、中间层:垂直筋=中间层高+1.2Lae(当遇到洞口时弯折15d)根数=[(剪力墙净长-竖向筋间距)/竖向筋间距+1]*竖向筋排数水平筋计算表筋号位置长度计算根数内侧墙外测长度-2c+弯折15d*2 (层高-离地高度-窗高-保护层)/间距1号筋外测墙外测长度-2c+15d (层高-离地高度-窗高-保护层)/间距内测图示长度-2*保护层+15d*2 (窗高+离地高度-门高)间距2号筋外测图示长度-2*保护层+15d (窗高+离地高度-门高)间距内测图示长度-2*保护层+15d*2 (门高-间距/2)/间距+1 3号筋外测图示长度-2*保护层+15d (门高-间距/2)/间距+1内测图示长度-2*保护层+15d*2 (离地高度-间距/2-保护层)/间距4号筋外测图示长度-2*保护层+15d (离地高度-间距/2-保护层)/间距拉筋根数:(墙总面积-门洞面积-窗洞面积-窗下面积-连梁-暗柱)/间距*间距即墙净面积/间距*间距3.3、顶层垂直筋=层高-板厚+锚固长度Lae根数=[(剪力墙净长-垂直筋间距)/垂直筋间距+1]*排数水平筋、拉筋同中间层算法钢筋部位及其名称计算公式说明附图墙梁侧面纵筋和拉筋当设计未注写时，侧面构造纵筋同剪力墙水平分布筋；03G101-1P51当连梁截面高度>700时，侧面纵向构造钢筋直径应≥10mm，间距应≤200；当跨高比≤2.5时，侧面构造纵筋的面积配筋率应≥0.3%。
剪力墙的钢筋计算
剪力墙的钢筋计算剪力墙是指由墙体承担剪力的一种结构元素，主要承担建筑物在水平方向的剪力传递和抗剪能力。
在进行剪力墙的钢筋计算时，需要考虑墙体受力、钢筋数量和布置、钢筋直径和间距等因素。
一、剪力墙的受力分析剪力墙主要受到水平荷载的作用，根据建筑结构的特点以及设计要求，计算得到剪力墙所受到的剪力大小。
剪力墙的受力分析要考虑结构所处的地震烈度、楼层高度、建筑材料等因素，并结合设计规范进行计算。
二、钢筋数量计算根据剪力墙的受力大小，可以计算出所需要的钢筋总面积。
剪力墙的钢筋数量通常按照钢筋配筋率进行计算。
具体计算公式如下：As = (V / (ρ × fy)) × 10^3其中，As为所需钢筋总面积（mm²），V为剪力大小（kN），ρ为钢筋配筋率，fy为钢筋的屈服强度。
三、钢筋布置根据设计要求和钢筋配筋率，可以计算出每层剪力墙所需的钢筋数量，然后根据剪力墙的高度和钢筋直径计算出每个截面所需的钢筋根数。
钢筋应尽量均匀分布在截面内，并注意与封闭壁等其他构件的联接。
四、钢筋直径和间距根据设计规范和结构要求，可以确定剪力墙所需的钢筋直径和间距。
一般情况下，剪力墙的钢筋直径应在12-40mm范围内，钢筋间距应根据构造要求进行设计。
五、验算完成钢筋配筋后，需要进行验算以确保设计符合要求。
验算包括钢筋受力验证、截面尺寸验证等。
主要通过计算各个截面的受力和变形情况，检查是否满足设计要求。
在进行剪力墙的钢筋计算时，需要根据具体的设计要求和结构特点进行综合考虑。
只有满足结构的受力和强度要求，才能确保剪力墙的安全可靠。
剪力墙墙身竖向钢筋计算
剪力墙墙身竖向钢筋1、首层墙身纵筋长度＝基础插筋＋首层层高＋伸入上层的搭接长度2、中间层墙身纵筋长度＝本层层高＋伸入上层的搭接长度3、顶层墙身纵筋长度＝层净高＋顶层锚固长度墙身竖向钢筋根数＝墙净长/间距+1（墙身竖向钢筋从暗柱、端柱边50mm开始布置）中间层无变截面中间层变截面顶层内墙顶层外墙4、剪力墙墙身有洞口时，墙身竖向筋在洞口上下两边截断，分别横向弯折15d。
三、墙身拉筋1、长度＝墙厚-保护层+弯钩（弯钩长度＝11.9+2*D）2、根数＝墙净面积/拉筋的布置面积注：墙净面积是指要扣除暗（端）柱、暗（连）梁，即墙面积-门洞总面积-暗柱剖面积 - 暗梁面积；拉筋的面筋面积是指其横向间距×竖向间距。
例：(8000*3840)/(600*600)第二节剪力墙墙柱一、纵筋1、首层墙柱纵筋长度＝基础插筋＋首层层高＋伸入上层的搭接长度2、中间层墙柱纵筋长度＝本层层高＋伸入上层的搭接长度3、顶层墙柱纵筋长度＝层净高＋顶层锚固长度注意：如果是端柱，顶层锚固要区分边、中、角柱，要区分外侧钢筋和内侧钢筋。
因为端柱可以看作是框架柱，所以其锚固也同框架柱相同。
二、箍筋：依据设计图纸自由组合计算。
第三节剪力墙墙梁一、连梁顶层连梁主筋长度＝洞口宽度＋左右两边锚固值Lae中间层连梁纵筋长度＝洞口宽度＋左右两边锚固值Lae2、箍筋顶层连梁，纵筋长度范围内均布置箍筋即N=(LAE-100/150+1)*2+（洞口宽-50*2）/间距+1（顶层）中间层连梁，洞口范围内布置箍筋，洞口两边再各加一根即N=（洞口宽-50*2）/间距+1（中间层）二、暗梁1、主筋长度＝暗梁净长＋锚固2、箍筋第三章柱KZ钢筋的构造连接第一章基础层基础插筋＝基础底板厚度-保护层+伸入上层的钢筋长度＋Max{10D,200mm}二、基础内箍筋基础内箍筋的作用仅起一个稳固作用，也可以说是防止钢筋在浇注时受到挠动。
一般是按2根进行计算（软件中是按三根）。

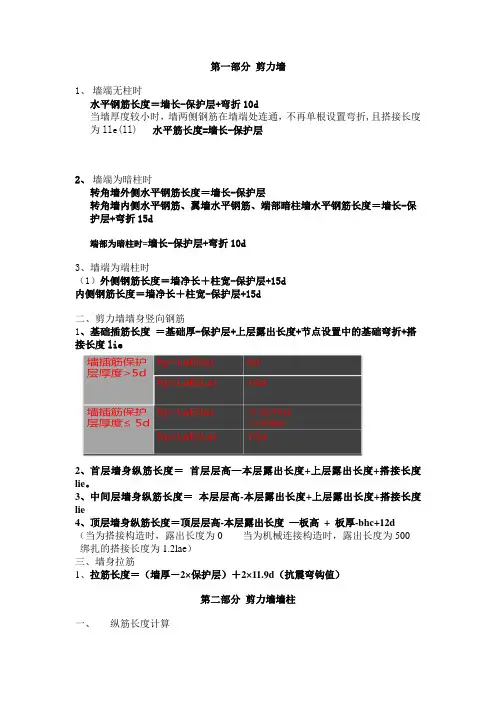

剪力墙计算公式
第一部分剪力墙1、墙端无柱时水平钢筋长度＝墙长-保护层+弯折10d当墙厚度较小时，墙两侧钢筋在墙端处连通，不再单根设置弯折,且搭接长度为lle(ll) 水平筋长度=墙长-保护层2、墙端为暗柱时转角墙外侧水平钢筋长度＝墙长-保护层转角墙内侧水平钢筋、翼墙水平钢筋、端部暗柱墙水平钢筋长度＝墙长-保护层+弯折15d端部为暗柱时=墙长-保护层+弯折10d3、墙端为端柱时（1）外侧钢筋长度＝墙净长＋柱宽-保护层+15d 内侧钢筋长度＝墙净长＋柱宽-保护层+15d二、剪力墙墙身竖向钢筋1、基础插筋长度＝基础厚-保护层+上层露出长度+节点设置中的基础弯折+搭接长度lie2、首层墙身纵筋长度＝首层层高—本层露出长度+上层露出长度+搭接长度lie。
3、中间层墙身纵筋长度＝本层层高-本层露出长度+上层露出长度+搭接长度lie4、顶层墙身纵筋长度＝顶层层高-本层露出长度—板高+ 板厚-bhc+12d（当为搭接构造时，露出长度为0 当为机械连接构造时，露出长度为500绑扎的搭接长度为1.2lae）三、墙身拉筋1、拉筋长度＝（墙厚－2×保护层）＋2×11.9d（抗震弯钩值）第二部分剪力墙墙柱一、纵筋长度计算1、基础层墙柱纵筋长度＝上层露出长度+基础厚度-保护层+计算设置设定的弯折+搭接长度2、首层墙柱纵筋长度＝本层层高 - 本层的露出长度＋上层露出长度+搭接长度3、中间层墙柱纵筋长度＝本层层高 - 本层的露出长度＋上层露出长度+搭接长度4、顶层墙柱纵筋长度＝本层层高-本层的露出长度-节点高+锚固当设置为绑扎形式时，端柱、暗柱纵筋上层露出长度软件取值为0。
当设置为电渣压力焊、套管挤压形式时，端柱、暗柱纵筋本层露出长度、上层露出长度软件取值为500 mm 。
注意：如果是端柱，顶层锚固要区分边、中、角柱，要区分外侧钢筋和内侧钢筋。
因为端柱可以看作是框架柱，所以其锚固也同框架柱相同。
第三部分剪力墙墙梁1、主筋长度：A、顶层暗梁上部纵筋长度＝暗梁净长＋端部边缘构件支座宽度 - 保护层厚度 + 弯折长度B、顶层暗梁下部纵筋、中间层暗梁上下部纵筋长度＝暗梁净长＋锚固长度当支座宽-保护层 > = Lae时，即为直锚，可不设15d弯折，但图集要求应伸至边缘构件外边竖向钢筋内侧位置，直锚长度＝边缘构件支座宽度 - 边缘构件竖向钢筋保护层厚度–边缘构件竖向钢筋直径。
