简单过程控制系统--单回路控制系统的工程设计
《过程控制系统》课程简介
![《过程控制系统》课程简介](https://img.taocdn.com/s3/m/94da42b6d1d233d4b14e852458fb770bf78a3bdc.png)
过程控制系统
(ProcessContro1System)
总学时:40学时理论40学时
学分:2.5
课程主要内容:
《过程控制系统》课程是电气工程与自动化专业的一门专业主干课程,具有很强的实践性。
主要内容包括单回路控制系统的方案设计、调节参数整定以及控制系统的投运:为提高控制品质或满足特殊操作要求的复杂过程控制系统及应用中的有关问题;对典型案例的学习,掌握对各典型单元操作静、动态特性的分析方法,和与之相匹配的典型控制方案的设计等三大部分。
通过本课程的学习,要使学生在掌握控制理论和过程检测与控制仪表等知识的基础上,用工程处理的方法去解决控制系统的分析、设计与研究方面的问题。
先修课程:自动控制理论、微机原理、过程检测与控制仪表、微机控制等。
适用专业:电气工程与自动化
教材:
邵裕森.过程控制工程.北京:机械工业出版社,2006年1月。
教学弁考书:
[1]金以慧.过程控制.北京:清华大学出版社,1993年4月。
[2]蒋慰孙.过程与控制.北京:化学工业出版社,1996年10月。
[3]邵裕森.过程控制及仪表(修订版).上海:上海交大出版社,1995年3月。
单回路控制系统原理
![单回路控制系统原理](https://img.taocdn.com/s3/m/ce435b072bf90242a8956bec0975f46527d3a729.png)
单回路控制系统原理单回路控制系统原理一、过程控制的特点与其它自动控制系统相比,过程控制的主要特点是:1、系统由工业上系列生产的过程检测控制仪表组成。
一个简单的过程控制系统是由控制对象和过程检测控制仪表(包括测量元件,变送器、调节器和调节阀)两部分组成。
Q2 x (t)如图1 :液位控制系统K C:调节器的静态放大系数QK V:调节阀的静态放大系数1K0:被控对象的静态放大系数Km :变送器的静态放大系数2、被控对象的设备是已知的,对象的型式不少,它们的动态特性是未知的或者是不十分活楚的,但普通具有惯性大,滞后大,而且多数具有非线性特性。
3、控制方案的多样性。
有单变量控制系统、多变量控制系统;有线性系统、有非线性系统、;有摹拟量控制系统、有数字量控制系统,等等。
这是其它自动控制系统所不能比拟的。
4、控制过程届慢过程,多半届参量控制。
即需对表征生产过程的温度、流量、压力、液位、成份、PH 等进行控制。
5、在过程控制系统中,其给定值是包定的 (定值控制) ,或者是已知时间的函数 (程序控制) 。
控制的主要目的是在丁如何减少或者消除外界扰动对被控量的影响。
y (t〕工业生产要实现生产过程自动化,首先必须熟悉生产过程,掌握对象特点;同时要熟悉过程参数的主要测量方法,了解仪表性能、特点,根据生产工艺要求和反馈控制理论的分析方法,合理正确地构建过程控制系统;并且通过改变调节仪表的特性参数,使系统运行在最佳状态,过程控制系统的品质是由组成系统的对象和过程检测仪表各环节的特性和系统的结构所决定的。
二、单回路控制系统原理如图所示单回路控制系统由对象、测量变送器,调节器,调节阀等环节组成。
由于系统结构简单,投资少,易于调整、投运,又能满足普通生产过程的控制要求, 所以应用十分广泛。
单回路控制系统的设计原则同样合用于复杂控制系统的设计,控制方案的设计和调节器整定参数值的确定,是系统设计中的两个重要内容,如果控制方案设计不正确,仅凭调节器参数的整定是不可能获得较好的控制质量的;反之,如果控制方案设计很好,但是调节器参数整定不合适,也不能使系统运行在最佳状态,、选择被控参数对于一个生产过程来说,影响正常操作的因素是不少的,但是,并非对所有影响因素都需要加以控制“选择被控参数的普通原则为:作用的、可直接测量的工艺参数为被控参数,当不能用直接参数(如测量滞后过大)作为被控参数时,应选择一个与直接参数有单值函数关系的间接参数作为被控参数,被控参数必须具有足够大的灵敏度⑥若生产工艺有几种控制参数可供选择,普通希翼控制通道克服扰动的校正能力要强,动态响应应比扰动通道快。
单回路控制系统设计
![单回路控制系统设计](https://img.taocdn.com/s3/m/0cf93b52cd1755270722192e453610661ed95a0c.png)
控制仪表的选择
(1) 仪表的选型——电动单元组合仪表(DDZ) (2) 测温元件与变送器:
热电阻温度计,三线制接法配温度变送器。
(3) 调节阀选型:选气动调节阀,且事故时要求不 要超温!
气关形式,流量特性选择?
(4)调节器: PI或PID。
控制仪表的选择
调节器的正反作用的确定:
由于调节阀为气关方式 因此KV 0 由于冷风量(控制量) 增加炉温(被控量)降 低,K0 0 通常传感器的增益为正 , Km 0
典型最佳调节过程 1 b
a
生产过程中的控制系 统多为恒值调节系统, 评定控制系统性能的常 用指标有稳态误差、最 大超调或超调率、衰减 率和过渡过程时间等。
在过程控制系统中更
多的采用衰减率 来表
示调节系统的稳定度。
工程上通常将 0.75的调节过程当作“典型最佳调节过程”
临界比例度法
一.临界比例度法(Ziegler-Nichols 稳定边界法)
F(s) Gf (s)
C(s)
Y (s) H (s)
系统输出与干扰之间的传递函数为:
C(S)
Gf (S)
F(S) 1 Gc (S)Gv (S)Gp (S)H (S)
假设:G
f
(S
)
K Tf s
f
1
干扰通道的影响
C(S)
1
• Kf
F(S) 1 Gc (S)Gv (S)Gp (S)H (S) Tf s 1
干扰通道的影响
干扰进入位置对控制质量的影响
F(s)
Gf (s)
R(s) E(s)
U (s)
Q(s)
GC (s)
Gv (s)
C(s) Gp (s)
单回路反馈控制系统
![单回路反馈控制系统](https://img.taocdn.com/s3/m/27f931493a3567ec102de2bd960590c69ec3d898.png)
第一篇过程控制系统第一章单回路反馈控制系统简称:单回路控制系统、简单控制系统在所有反馈控制系统中,单回路反馈控制系统是最基本、结构最简单的一种。
在生产过程控制中应用得最为广泛的、并能解决大量控制问题的系统(70%)。
研究单回路系统的分析和设计方法,是研究复杂控制系统的基础。
1.1 单回路系统的结构组成一、系统的组成举例:如图所示的水槽,流入量F1、流出量F2,为了控制水槽的液位L不变,选择相应的变送器、控制器、控制阀,并按左图组成单回反馈控制系统。
图1-2 水槽液位控制系统注:LC表示液位控制器,sp代表控制器的给定值。
假定控制阀为气闭,控制器为反作用。
偏差:测量信号与给定值之差。
当测量值大于给定值时,偏差为正,反之为负。
第一种情况(初始状态:平衡状态F1=F2)入口阀突然开大→ F1>F2 → L↑ → 正偏差→ 输出减小→ 控制阀↑ → F2 ↑→ L↓→F1=F2→ 系统达到新的平衡 入口阀突然开小→ F1<F2→L ↓ → 负偏差→ 输出增大→ 控制阀↓ → F2 ↓→ L ↑ → F1=F2 → 系统达到新的平衡第二种情况初始状态:平衡状态F1=F2) 出口阀突然开大→F2>F1→L ↓→ 负偏差→输出增大→控制阀↓→F2↓→ L↑→ F1=F2→系统达到新的平衡出口阀突然关小→ F1>F2 → L ↑ → 正偏差→ 输出减小→ 控制阀↑ → F2 ↑ → L ↓ → F1=F2→系统达到新的平衡3单回路控制系统方框图R(S):给定值的拉氏变换式Gc(S):控制器传递函数X(S):测量值的拉氏变换式Gv(S):控制阀传递函数E(S):偏差的拉氏变换式Gm(S) 变送器传递函数U(S):控制信号的拉氏变换式Go(S):对象控制通道的传函Q(S):操纵变量的拉氏变换式Gf(S):对象扰动通道的传函Y(S):被控变量的拉氏变换式F(S):扰动信号的拉氏变换式几点说明:(1)图中的各个信号值都是增量初始状态为零;图中箭头表示的是信号流向,而不是物料或能量的流向。

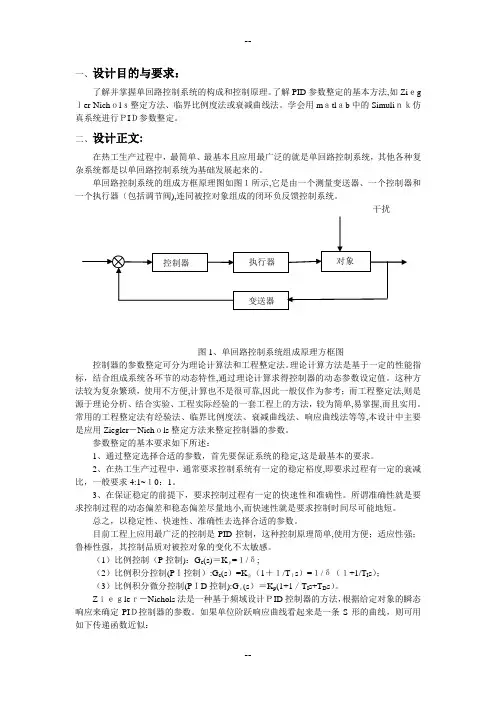

过程控制系统课程设计
![过程控制系统课程设计](https://img.taocdn.com/s3/m/8bdb8ca35fbfc77da269b19f.png)
一、设计目的与要求:了解并掌握单回路控制系统的构成和控制原理。
了解PID参数整定的基本方法,如Zieg ler-Nichols整定方法、临界比例度法或衰减曲线法。
学会用matlab中的Simulink仿真系统进行PID参数整定。
二、设计正文:在热工生产过程中,最简单、最基本且应用最广泛的就是单回路控制系统,其他各种复杂系统都是以单回路控制系统为基础发展起来的。
单回路控制系统的组成方框原理图如图1所示,它是由一个测量变送器、一个控制器和一个执行器(包括调节阀),连同被控对象组成的闭环负反馈控制系统。
图1、单回路控制系统组成原理方框图控制器的参数整定可分为理论计算法和工程整定法。
理论计算方法是基于一定的性能指标,结合组成系统各环节的动态特性,通过理论计算求得控制器的动态参数设定值。
这种方法较为复杂繁琐,使用不方便,计算也不是很可靠,因此一般仅作为参考;而工程整定法,则是源于理论分析、结合实验、工程实际经验的一套工程上的方法,较为简单,易掌握,而且实用。
常用的工程整定法有经验法、临界比例度法、衰减曲线法、响应曲线法等等,本设计中主要是应用Ziegler-Nichols整定方法来整定控制器的参数。
参数整定的基本要求如下所述:1、通过整定选择合适的参数,首先要保证系统的稳定,这是最基本的要求。
2、在热工生产过程中,通常要求控制系统有一定的稳定裕度,即要求过程有一定的衰减比,一般要求4:1~10:1。
3、在保证稳定的前提下,要求控制过程有一定的快速性和准确性。
所谓准确性就是要求控制过程的动态偏差和稳态偏差尽量地小,而快速性就是要求控制时间尽可能地短。
总之,以稳定性、快速性、准确性去选择合适的参数。
目前工程上应用最广泛的控制是PID控制,这种控制原理简单,使用方便;适应性强;鲁棒性强,其控制品质对被控对象的变化不太敏感。
(1)比例控制(P控制):G c(s)=Kp=1/δ;(2)比例积分控制(PI控制):G c(s)=Kp(1+1/TIs)=1/δ(1+1/T I s);(3)比例积分微分控制(PID控制):Gc(s)=K p(1+1/T I s+T D s)。
过程控制工程3
![过程控制工程3](https://img.taocdn.com/s3/m/53088d2143323968001c920b.png)
4、复杂控制系统
负荷变化大,纯滞后大,采用PID达不到要求时采用。
37
第三节 控制器的选型
五、控制器正、反作用的选择
原则:使整个单回路构成负反馈系统---乘积为负。
1、控制阀:气开式为“+”,气关式为“-”; 2、控制器:正作用为“+”,反作用为“-”;
3、被控对象:物料或能量增加时,被控参数随之增加为“+”,
3.时间常数匹配对控制质量影响
30
第二节 单回路控制系统方案设计
(四).选择控制参数的一般原则
1.控制量应具有可控性,工艺操作的合理性和经济性 2.控制通道的放大系数K0要适当选大一些;时间常数T0要适当小一 些;纯滞后时间0越小越好,0与T0之比应小于1. 2.扰动通道的放大系数Kf应尽可能小;时间常数Tf要大;扰动引入 系统的位置要远离控制过程(即靠近调节阀);容量滞后愈大, 愈有利于控制。 3.如果有N个干扰同时作用于控制系统,由于由检测元件处进入干 扰时被控制量的影响最严重,因此在选择时,应尽力使干扰远离 被控量而诹执行器近些。 4.如果广义对象由几个时间常数环节串联而成,选择控制量时应 尽可能避免几个T相等或相近的状况,越错开越好。
Kf Wf (s) Tf s 1
Ko Wo (s) To s 1
则在定值控制下输出对干扰的闭环传递函数为
Wf (s ) Y(s ) F( s ) 1 Wc (s )Wo (s ) K f (To s 1) ......... (To s 1)(Tf s 1) K c K o (Tf s 1)
31
第二节 单回路控制系统方案设计
(五).实例讨论
例:喷雾式乳粉干燥设备的控制。
1.工艺流程:参见图 2.控制要求:干燥后的产品含水 量波动要小。 3.被控参数选择:干燥器里的 温度
过程控制第三章第9,10,11讲
![过程控制第三章第9,10,11讲](https://img.taocdn.com/s3/m/8b316a1cff00bed5b9f31df5.png)
过程静态特性是选择控制参数的重要依据。 结论:扰动通道静态放大系数Kf 越大,则系统 的稳态误差越大,降低了控制质量。控制通道 的静态放大系数K0越大,表示控制作用越灵敏, 克服扰动的能力越强。 因此确定控制参数时,使K0大于Kf是合理的。 这一要求不能满足时,调节Kc的值来补偿,使 K0 Kc值远大于Kf 。
结论:扰动通道的时间常数 T f 愈大,容积愈多,则扰动
通道对被控参数的影响也愈小,控制质量也愈好
(2)时延τf 的影响
有纯滞后时系统对扰动的闭环传递函数为
Y ( s) F ( s ) 1 Wc ( s )W0 ( s)
根据拉氏变换的平移定理,被控量的时间响应为
W f ( s )e
f s
y(∞) t
ห้องสมุดไป่ตู้
图1.3 闭环控制系统对设定值的阶跃扰动的响应曲线
控制系统的阶跃响应性能指标小结
稳定性 衰减比n = 4:1~10:1最佳
准确性 余差C小好
最大偏差 A 小好 快速性 过渡时间 Ts 短好
各品质指标之间既有联系、又有矛盾。例如, 过分减小最大偏差,会使过渡时间变长。因此, 应根据具体工艺情况分清主次,对生产过程有决 定性意义的主要品质指标应优先予以保证。
三、控制参数的选择
控制参数又称为控制变量或控制量。 在生产过程中,可能有几个控制量可供 选择来影响被控参数。选择不同的控制 参数就有不同的控制通道和扰动通道。 不同的控制通道和扰动通道的控制质量 是不相同的。因此应选择较优的控制参 数,即正确选择控制通道。
三、控制参数的选择
(一)过程静态特性分析
在新稳态值( 205℃)两侧以宽度为±4.1℃画一 区域(阴影线)。曲线进入时间点 Ts = 22min
过程控制系统教学大纲精选全文完整版
![过程控制系统教学大纲精选全文完整版](https://img.taocdn.com/s3/m/38abe492db38376baf1ffc4ffe4733687f21fc78.png)
可编辑修改精选全文完整版教学大纲英文课程名称:Process Control课程编号:0201508总学时:48 (其中理论课学时:44 实验学时:4)总学分:3先修课程:微机原理与接口技术、自动控制理论Ⅰ、检测仪表及检测技术适用专业:自动化开课单位:电子信息与控制工程学院自动化教研室执笔人:张新荣审校人:刘星萍一、课程教学内容第一章绪论第一节过程控制系统的组成及其分类简单控制系统的组成;控制系统按照给定信号分类;按照控制结构分类。
第二节过程控制系统的特点第三节过程控制系统的质量指标第四节过程控制系统的发展概况自动化控制系统的几个发展时期的时间。
第二章被控过程的数学模型第一节概述建立被控过程数学模型的目的;被控过程数学模型的类型。
第二节解析法建立过程的数学模型单容水槽过程、双容水槽过程数学模型机理建模方法;液阻、液容的概念;阶跃响应曲线特点;有时延单容水槽过程、有时延双容水槽过程数学模型;多容过程数学模型。
第三节响应曲线辨识过程的数学模型由对象阶跃响应曲线用作图法及两点法确定对象的传递函数。
第三章变送单元第一节概述变送的基本概念。
各种差压变送器结构、原理、特点。
第三节温度变送器温度变送器组成、工作原理及线性化原理。
第七节微型化、数字化和智能化变送器变送器的发展趋势;各种微型化、数字化和智能化变送器的结构、原理。
第四章调节单元概述调节器基本概念;PID控制规律;各控制规律的特点;参数改变对控制质量的影响。
第一节 DDZ—Ⅲ型调节器DDZ-Ⅲ型调节器输入部分;PI部分;PD部分;硬手动;软手动电路;输出部分工作原理。
第二节改进型调节器抗积分饱和调节器;微分先行PID调节器;比例微分先行PID调节器。
第三节数字式调节器数字式调节器组成、特点、应用。
第五章执行单元第一节概述执行器的作用;执行器的分类。
第二节电动执行机构电动执行机构结构、工作原理。
第三节气动执行机构气动执行机构结构、工作原理、作用形式。
第四节气动薄膜调节阀调节阀的工作原理;调节阀的分类;调节阀的选择。
第四节单回路控制系统
![第四节单回路控制系统](https://img.taocdn.com/s3/m/e1c46eed760bf78a6529647d27284b73f24236a7.png)
第四节单回路控制系统在热工生产过程控制中,最基本的且应用最多的单回路控制系统,其他各种复杂控制系统都是在单回路系统的基础上发展起来的,而且许多复杂控制系统的整定都利用了单回路控制系统的整定方法,可以说单回路控制系统是过程控制系统的基础。
一、单回路控制系统的组成及初步设计单回路控制系统的组成原理方框图如图3-44所示,它是仅有一个测量变送器,一个调节器和一个执行器(包括调节阀),连同被控对象组成的闭环负反馈控制系统。
图1-26 单回路控制系统组成原理方框图1、被调量的选择在图1-26中,被调量是表征生产过程是否符合工艺要求的物理量,在热工生产过程中主要是温度、压力、流量、化学成分等。
一般情况下,欲维持的工艺参数就是系统的被调量,如火力发电厂锅炉过热蒸汽温度控制系统的任务就是维持锅炉过热器出口蒸汽温度,所以汽温控制系统的被调量就是过热器出口汽温。
但是生产过程中,有些工艺参数目前还没有获得直接的快速测量手段,如火电厂进入磨煤机的原煤干燥程度的测量。
这种情况下往往采用间接测量手段,如采用磨煤机入口介质的温度来代表原煤的干燥程度。
以间接参数作为系统的被调量,要求被调量与实际所需维持的工艺参数之间为单值函数关系,否则要采取相应的补偿措施。
对于那些虽有直接测量手段,但所测得的信号过于微弱或迟延较大的情况,不如选用间接参数作为系统的被调量。
为提高测量的灵敏度,减小迟延,应采用先进的测量方法,选择合理的取样点,正确合理地安装检测元件。
2、控制量的选择选择什么样的控制量去克服扰动对被调量的影响呢?原则上是选择工艺上允许作为控制手段的变量作为控制量,一般不应选择工艺上的主要物料或不可控制的变量作为控制量。
例如:火力发电厂锅炉负荷控制系统,其被调量是主蒸汽压力,而影响主蒸汽压力的主要因素是汽轮机进汽量和锅炉燃料量,前者是电力生产要求所确定的,因而不能作为控制量,而只能选择燃料量作为控制量。
给定值 调节器 对象被调量 - μ 扰动 扰动 图1-28 单回路调节系统 3、控制通道和扰动通道单回路控制系统的组成如图1-27所示,图中W 01(s )为对象的传递函数,它是包括了检测元件、测量变送器、执行机构和调节阀在内的广义对象特性;W c (s )为调节器的传递函数,D 为扰动信号,W 02(s )为被调量与扰动信号间的传递函数。
过程控制第5章简单控制系统设计
![过程控制第5章简单控制系统设计](https://img.taocdn.com/s3/m/9823dccb89eb172ded63b710.png)
3、干扰通道动态特性的影响
干扰通道传函:
W f (s)
Kf Tf s 1
e
f s
干扰通道时间常数 Tf ? Tf越大越好,干扰对被控变量的影响越缓慢,越 有利于改善控制质量 干扰通道滞后时间τ
f
无纯滞后 有纯滞后
?
干扰通道的纯滞后τ f仅使干扰对被控变量的 影响推迟了时间τ f ,不会影响控制质量
5.1 简单控制系统的构成
PC 101
压力控制系统
压力控制系统流程图
被控变量:水泵出口压力。 控制变量:旁路流量。
5.1.2 控制系统的工程表示及方框图
工艺控制流程图: 管道、仪表流程图 在工艺设计 给出的流程 图上,按流 程顺序标注 出相应的测 量点、控制 点、控制系 统及自动信 号。
(1)图形符号
GP(S)
蒸 汽
fP
1 100S+1
1 100S+1
e-3S
e-2S (8.5S+1)(8.5S+1)(8.5S+1)
T1
乳化物干燥系统示意图
乳化物干燥系统被控对象对象方块图
fQ
fW 1 100S+1 e-3S e-2S (8.5S+1)(8.5S+1)(8.5S+1) T1
控制方案:
fQ
fP
1 100S+1
Y(S) Km TmS+1 Z(S) U(S) (TdS+1)
测量、变送装置与微分器连接示意图
U ( s) 若Td Tm时 : Km Y ( s)
但是,微分环节会放大测量、变送回路的高频噪声,使得系统稳定 性变差,因此,要合理使用。
2. 测量信号的处理
简单过程控制系统的实施与整定
![简单过程控制系统的实施与整定](https://img.taocdn.com/s3/m/6f80f6d0bb4cf7ec4afed0cd.png)
实验内容:简单过程控制系统的实施与整定【实验目的】1、通过实验熟悉单回路反馈控制系统的组成和工作原理。
2、分析分别用P、PI和PID调节时的过程图形曲线。
3、掌握单回路控制系统的投运和无扰动切换方法。
4、定性地研究P、PI和PID调节器的参数对系统性能的影响。
【实验设备】1、A3000-FS现场总线型过程控制现场系统 4套2、A3000-CS上位控制系统 4套【实验原理】1、控制系统结构单容水箱液位定值(随动)控制实验,定性分析P、PI和PID控制器特性。
控制逻辑如图3-1所示:图3-1 单容下水箱液位定值(随动)控制系统实验水流入量Qi由调节阀u控制,流出量Qo则由用户通过负载阀R来改变。
被调量为水位H。
使用P、PI 、PID控制,看控制效果,进行比较。
2、控制系统方框图如图3-2所示:图3-2 单容下水箱液位定值(随动)控制统方框图3、控制系统接线表表3-1【实验内容与步骤】1、系统连接(1)在A3000-FS上,打开手动调节阀JV201、JV206,调节下水箱闸板开度(可以稍微大一些),其余阀门关闭。
(2)在A3000-CS上,将液位差压变送器的输出连接到AI0,AO0端口,即连接到电动调节阀上。
(3)打开A3000电源。
在A3000-FS上,启动右边水泵。
(4)启动计算机组态软件,进入实验系统选择相应的实验。
启动控制器,设置各项参数,将控制器的“手动-自动”切换开关置相应的位置。
2、控制器参数整定用临界比例度法去整定PID调节器的参数是既方便又实用的。
它的具体做法是:待系统稳定后,逐步减小控制器的比例度δ(即1/KC),并且每当减小一次比例度δ,待被控变量回复到平衡状态后,再手动给系统施加一个5%~15%的阶跃扰动,观察被控变量变化的动态过程。
若被控变量为衰减的振荡曲线,则应继续减小比例度δ,直到输出响应曲线呈现等幅振荡为止。
如果响应曲线出现发散振荡,则表示比例度调节得过小,应适当增大,使之出现等幅振荡。
单回路控制系统实验(过程控制实验指导书)
![单回路控制系统实验(过程控制实验指导书)](https://img.taocdn.com/s3/m/57b685647e21af45b307a8fb.png)
单回路控制系统实验单回路控制系统概述实验三单容水箱液位定值控制实验实验四双容水箱液位定值控制实验实验五锅炉内胆静(动)态水温定值控制实验实验三实验项目名称:单容液位定值控制系统实验项目性质:综合型实验所属课程名称:过程控制系统实验计划学时:2学时一、实验目的1.了解单容液位定值控制系统的结构与组成。
2.掌握单容液位定值控制系统调节器参数的整定和投运方法。
3.研究调节器相关参数的变化对系统静、动态性能的影响。
4.了解P、PI、PD和PID四种调节器分别对液位控制的作用。
5.掌握同一控制系统采用不同控制方案的实现过程。
二、实验内容和(原理)要求本实验系统结构图和方框图如图3-4所示。
被控量为中水箱(也可采用上水箱或下水箱)的液位高度,实验要求中水箱的液位稳定在给定值。
将压力传感器LT2检测到的中水箱液位信号作为反馈信号,在与给定量比较后的差值通过调节器控制电动调节阀的开度,以达到控制中水箱液位的目的。
为了实现系统在阶跃给定和阶跃扰动作用下的无静差控制,系统的调节器应为PI或PID控制。
三、实验主要仪器设备和材料1.实验对象及控制屏、SA-11挂件一个、计算机一台、万用表一个;2.SA-12挂件一个、RS485/232转换器一个、通讯线一根;3.SA-44挂件一个、CP5611专用网卡及网线、PC/PPI通讯电缆一根。
四、实验方法、步骤及结果测试本实验选择中水箱作为被控对象。
实验之前先将储水箱中贮足水量,然后将阀门F1-1、F1-2、F1-7、F1-11全开,将中水箱出水阀门F1-10开至适当开度,其余阀门均关闭。
具体实验内容与步骤按二种方案分别叙述。
(一)、智能仪表控制1.按照图3-5连接实验系统。
将“LT2中水箱液位”钮子开关拨到“ON”的位置。
图3-4 中水箱单容液位定值控制系统(a)结构图(b)方框图图3-5 智能仪表控制单容液位定值控制实验接线图2.接通总电源空气开关和钥匙开关,打开24V开关电源,给压力变送器上电,按下启动按钮,合上单相Ⅰ、Ⅲ空气开关,给智能仪表及电动调节阀上电。
过程控制系统教案
![过程控制系统教案](https://img.taocdn.com/s3/m/1b6ab7017f1922791788e84f.png)
过程控制系统教案第三章简单的过程控制系统同学们好现在我们开始上课今天我们讲过程控制系统的第三章简单的过程控制系统回顾前两章我们大约了解了过程控制系统通常是石油,化工,电力,冶金,轻工,纺织,建材,原子能等工业部门生产过程的自动化。
并且熟悉了各个仪表,变量检测及变送。
今天我们就学习过程控制系统的设计内容。
设计方法,设计过程,这章的难点就在于控制方案的确定,pid参数的整定。
简单的过程控制系统也就是单回路控制系统的工程设计。
一般是针对一个被控过程(调节对象),采用一个测量变送器检测被控过程,采用一个控制器来保持一个被控参数的恒定,其输出椰汁控制一个执行机构,从系统的空图看,只有一个闭环回路。
单回路系统结构简单,投资少,易于调整和投运,又能瞒住不少工业生产的控制要求。
第一节我们主要讲解4个方面:1、对过程控制系统设计的一般要求(安全性稳定性经济性)2、过程控制系统设计过程(建立被控对象的数学模型,选择控制方案,选择设备,实验和仿真)3、过程控制系统设计的主要内容(方案设计工程设计工程安装和仪表调校)4、过程控制系统设计中的若干问题(越限报警与连锁保护,其他系统安全保护对策)举一个图解释这个简单的过程控制系统。
第二节我们主要讲解3个方面:1、过程控制系统的性能指标;(运动中有两种状态。
一种是稳态。
另一种是动态。
)(一)系统阶跃响应的性能指标。
(静态偏差衰减率最大偏差A 过渡过程时间Ts)(二)偏差积分的性能指标是以目标函数形式表示的,属于综合指标。
2、被控参数的选择(直接参数法间接参数法)3、控制参数的选择(过程静态特性的分析过程动态性能的分析)1 / 1。
