电机特殊计算公式(看了)

电机转速转矩计算公式很有用的啊

针对你的问题有公式可参照分析：电机功率：P=1.732×U×I×cosφ电机转矩：T=9549×P/n ；电机功率转矩=9550*输出功率/输出转速转矩=9550*输出功率/输出转速P = T*n/9550公式推导电机功率，转矩，转速的关系功率=力*速度P=F*V---公式1转矩(T)=扭力(F)*作用半径(R)推出F=T/R---公式2线速度(V)=2πR*每秒转速(n秒)=2πR*每分转速(n分)/60=πR*n分/30---公式3将公式2、3代入公式1得：P=F*V=T/R*πR*n分/30 =π/30*T*n分-----P=功率单位W，T=转矩单位Nm，n分=每分钟转速单位转/分钟如果将P的单位换成KW，那么就是如下公式：P*1000=π/30*T*n30000/π*P=T*n30000/3.1415926*P=T*n 9549.297*P= T * n电机转速：n=60f/p，p为电机极对数，例如四级电机的p=2；注：当频率达50Hz时，电机达到额定功率，再增加频率，其功率时不会再增的，会保持额定功率。

电机转矩在50Hz以下时，是与频率成正比变化的；当频率f达到50Hz时，电机达到最大输出功率，即额定功率；如果频率f在50Hz以后再继续增加，则输出转矩与频率成反比变化，因为它的输出功率就是那么大了，你还要继续增加频率f，那么套入上面的计算式分析，转矩则明显会减小。

转速的情况和频率是一样的，因为电源电压不变，其频率的变化直接反应的结果就是转速的同比变化，频率增，转速也增，它减另一个也减。

关于电压分析起来有点麻烦，你先看这几个公式。

电机的定子电压：U = E + I×R (I为电流, R为电子电阻, E为感应电势)；而：E = k×f×X (k:常数, f: 频率, X:磁通)；对异步电机来说：T=K×I×X (K:常数, I:电流, X:磁通)；则很容易看出频率f的变化，也伴随着E的变化，则定子的电压也应该是变化的，事实上常用的变频器调速方法也就是这样的，频率变化时，变频器输出电压，也就是加在定子两端的电压也是随之变化的，是成正比的，这就是恒V/f比变频方式。

电机常用计算公式及说明

电机常用计算公式及说明Company Document number：WUUT-WUUY-WBBGB-BWYTT-1982GT电机电流计算：对于交流电三相四线供电而言，线电压是380，相电压是220，线电压是根号3相电压对于电动机而言一个绕组的电压就是相电压，导线的电压是线电压（指A相B相 C相之间的电压，一个绕组的电流就是相电流，导线的电流是线电流当电机星接时：线电流＝相电流；线电压＝根号3相电压。

三个绕组的尾线相连接，电势为零，所以绕组的电压是220伏当电机角接时：线电流＝根号3相电流；线电压＝相电压。

绕组是直接接380的，导线的电流是两个绕组电流的矢量之和功率计算公式 p=根号三UI乘功率因数是对的用一个钳式电流表卡在A B C任意一个线上测到都是线电流极对数与扭矩的关系n=60f/p n: 电机转速 60： 60秒 f: 我国电流采用50Hz p: 电机极对数 1对极对数电机转速：3000转/分；2对极对数电机转速：60×50/2=1500转/分在输出功率不变的情况下，电机的极对数越多，电机的转速就越低，但它的扭矩就越大。

所以在选用电机时，考虑负载需要多大的起动扭距。

异步电机的转速n=(60f/p)×(1-s)，主要与频率和极数有关。

直流电机的转速与极数无关，他的转速主要与电枢的电压、磁通量、及电机的结构有关。

n=(电机电压-电枢电流*电枢电阻)/(电机结构常数*磁通)。

扭矩公式T=9550*P输出功率/N转速导线电阻计算公式：铜线的电阻率ρ＝，R＝ρ×L/S(L＝导线长度，单位：米，S＝导线截面，单位：m㎡)磁通量的计算公式：B为磁感应强度,S为面积。

已知磁场定律为：Φ=BS磁场强度的计算公式：H = N × I / Le式中：H为磁场强度，单位为A/m；N为励磁线圈的匝数；I为励磁电流（测量值），单位位A；Le为测试样品的有效磁路长度，单位为m。

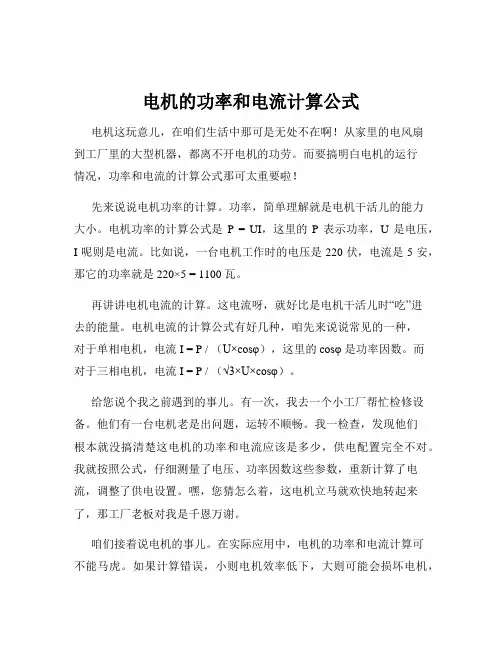

电机的功率和电流计算公式

电机的功率和电流计算公式电机这玩意儿，在咱们生活中那可是无处不在啊！从家里的电风扇到工厂里的大型机器，都离不开电机的功劳。

而要搞明白电机的运行情况，功率和电流的计算公式那可太重要啦！先来说说电机功率的计算。

功率，简单理解就是电机干活儿的能力大小。

电机功率的计算公式是P = UI，这里的P 表示功率，U 是电压，I 呢则是电流。

比如说，一台电机工作时的电压是 220 伏，电流是 5 安，那它的功率就是 220×5 = 1100 瓦。

再讲讲电机电流的计算。

这电流呀，就好比是电机干活儿时“吃”进去的能量。

电机电流的计算公式有好几种，咱先来说说常见的一种，对于单相电机，电流 I = P / （U×cosφ），这里的cosφ 是功率因数。

而对于三相电机，电流 I = P / （√3×U×cosφ）。

给您说个我之前遇到的事儿。

有一次，我去一个小工厂帮忙检修设备。

他们有一台电机老是出问题，运转不顺畅。

我一检查，发现他们根本就没搞清楚这电机的功率和电流应该是多少，供电配置完全不对。

我就按照公式，仔细测量了电压、功率因数这些参数，重新计算了电流，调整了供电设置。

嘿，您猜怎么着，这电机立马就欢快地转起来了，那工厂老板对我是千恩万谢。

咱们接着说电机的事儿。

在实际应用中，电机的功率和电流计算可不能马虎。

如果计算错误，小则电机效率低下，大则可能会损坏电机，造成生产停滞，那损失可就大了。

比如说，要是给电机提供的电流过小，电机就像饿着肚子干活儿的人，没劲儿，转不动；电流过大呢，电机又像吃撑了的人，负担过重，容易发热甚至烧毁。

而且啊，不同类型的电机，功率和电流的计算还有一些细微的差别。

像直流电机、异步电机、同步电机等等，它们的计算公式和参数都有所不同。

这就需要我们根据具体的电机类型，选择正确的公式和参数来进行计算。

还有哦，电机在工作的时候，环境因素也会对功率和电流产生影响。

比如温度过高或者过低，湿度太大，都会让电机的性能发生变化。

电机计算公式

电机的相关计算公式1:反电势常数计算反电势常数V pp 表示相正弦波的峰峰值T 表示一个正弦波的周期2P表示极对数∏表示常数3、1415926电机行程1对极,才有一个正弦波直线电机(V rms /m/s)(V pp ÷(2*SQRT(2))÷(2倍极距÷T)旋转电机(V rms /rad/s)(V pp ÷(2*SQRT(2))÷(2*(2∏÷2P)÷T)2:电机功率P(KW),转矩T(N、M),转速n(转/分), 角速度w(rad/s),角加速度β(rad/s2),转动惯量J之间的关系公式备注功率P=1、732×U×I×cosφ电机转速:n=60f/p,p为电机极对数:电机转矩在50Hz以下时,就是与频率成正比变化的;当频率f达到50Hz时,电机达到最大输出功率,即额定功率;如果频率f在50Hz以后再继续增加,则输出转矩与频率成反比变化,因为它的输出功率就就是那么大了,您还要继续增加频率f,那么套入上面的计算式分析,转矩则明显会减小。

P=n*T/9550P=T *wP=F *V转矩T=J * β线速度V= w * r / V=2πr * n3:直流法相电流有效值的计算两相等效三相计算:(驱动器跑电流环只有两相电流) P 2=2i 22R 等效 P 3=3i 32RP 2= P 32i 22R = 3i 32R i 2= √(3/2) i 34:数字换向信号与反电势之间的关系u,v 与w 信号用来给转子做初始定位,这三个脉冲互差120°方波信号类似直流无刷电机位置传感器HALL 的输出信号,在一个电角度周期,三个信号的输出组成6个状态,每个状态60°电角度。

要使U,V 与W 信号能判断初始定位,需将U 相信号上升沿与电机反电势由负到正过零点位置对齐。

一般说来,根据编码器产生的脉冲方式不同,可分为增量式,绝对就是与混合式三i a i bic大类,UVW就是混合式码盘的位置信号,混合式码盘在传统的增量式码盘的基础上增加了一组用于检测伺服电机磁极位置的码道。

电机控制公式

电机控制公式
电机控制公式可以根据具体的电机类型和控制方式有所不同。

以下是一些常见的电机控制公式：
1.直流电机速度控制公式：
o电动势方程：E = Kϕω，E为电动势，K为电机常数，ϕ为磁通量，ω为角速度。

o转矩方程：T = KtI，T为转矩，Kt为电机转矩常数，I 为电流。

2.三相感应电机速度控制公式：
o转矩方程：T = KsIs，T为转矩，Ks为电机转矩常数，Is为电流。

o转速公式：N = (120f) / P，N为转速，f为电网频率，P为极数。

3.步进电机控制公式：
o步进角度公式：θ = 360 / S，θ为步进角度，S为步进角度。

o脉冲频率公式：f = N / (S × T)，f为脉冲频率，N为转速，T为步进周期。

需要注意的是，电机控制公式通常是基于理想条件下的模型推导出来的，并且不考虑实际电机的非线性和动态特性。

在实际应用中，电机控制还需要考虑到控制器的影响、传感器反馈、电机参数变化等因素，因此在具体控制系统设计时，需要结合
实际情况进行调整和优化。

电机计算公式大全

电机计算公式大全
1.直流电机计算公式：
-速度公式：N = (U - Ia * Ra) / (Kφ)
-转矩公式：T = Kt * Ia
其中，N为电机转速，U为电机电压，Ia为电机电流，Ra为电机电阻，Kφ为电机磁通系数，Kt为电机转矩系数。

2.交流异步电动机计算公式：
-额定转速：Nn = (120 * f) / p
-额定转矩：Tn = (9.55 * P) / Nn
-滑差：s = (Ns - N) / Ns
其中，Nn为电动机额定转速，f为电源频率，p为极数，Tn为电动机额定转矩，P为额定功率，Ns为同步转速。

3.步进电机计算公式：
-脉冲频率：f = N * n / 60
-脉冲速度：v = N * p / 60
-脉冲量：P = N * k
其中，f为脉冲频率，N为转速，n为绕组数，v为脉冲速度，p为步距角，P为脉冲量，k为步进电机脉冲系数。

此外，电机功率的计算公式为P = U * I，其中P为功率，U为电压，I为电流。

还可以通过电机效率公式Pou t = η * Pin计算输出功率Pout，其中η为电机效率，Pin为输入功率。

这些公式提供了电机转速、转矩、功率等各项参数的计算方法。

但需要注意，在实际应用中，还需考虑电机的机械负载、效率、温升等因素，以获得更准确的结果。

电机功率计算公式单位

电机功率计算公式单位电机功率的计算，这可是个相当有趣且实用的话题！咱先来说说电机功率计算公式里的那些单位。

电机功率的计算公式一般是：功率（P）= 扭矩（T）×转速（n）÷9550 。

这里面的单位可有点讲究。

先说扭矩，单位通常是牛·米（N·m）。

想象一下，你在拧一个特别紧的螺丝，那股费劲的劲儿就是扭矩在起作用。

比如说，你用扳手拧螺丝，费了好大的力才转动它，这时候感受到的就是扭矩。

转速呢，单位一般是转每分钟（r/min）。

就像家里的电风扇，扇叶呼呼转，每分钟转的圈数就是转速。

功率的单位通常是瓦特（W）或者千瓦（kW）。

比如说咱们平时用的电灯泡，上面标着 60W ，这就是说它的功率是 60 瓦特。

我记得有一次，我在工厂里帮忙维修一台机器。

那台机器的电机出了点问题，运转不太正常。

师傅让我算一下电机的功率，看看是不是功率不足导致的。

我拿着工具，仔细测量扭矩和转速，心里那个紧张啊，就怕算错了耽误维修进度。

当时手心都出汗了，一边擦汗一边认真记录数据。

最后算出来功率确实不太够，换了个合适功率的电机，机器立马欢快地运转起来，那时候心里别提多有成就感了！在实际应用中，搞清楚这些单位可太重要了。

如果单位搞错了，那计算结果就会差之千里。

比如说，把扭矩的单位弄成千克力·米，或者把转速的单位弄成每秒转数，那算出来的功率肯定是错的。

而且，不同类型的电机，功率计算可能会有一些细微的差别。

比如直流电机和交流电机，它们的计算公式可能会有一些调整，但基本原理还是一样的。

总之，电机功率计算公式里的单位，虽然看起来有点复杂，但只要咱认真对待，多做练习，就一定能掌握得妥妥的。

这样，不管是在学习中还是在实际工作中，遇到电机功率的计算问题，都能轻松应对，不会被这些单位给难住啦！。

电机转速转矩计算公式很有用的啊

针对你的问题有公式可参照分析：电机功率：P=1.732×U×I×cosφ电机转矩：T=9549×P/n ；电机功率转矩=9550*输出功率/输出转速转矩=9550*输出功率/输出转速P = T*n/9550公式推导电机功率，转矩，转速的关系功率=力*速度P=F*V---公式1转矩(T)=扭力(F)*作用半径(R) 推出F=T/R---公式2线速度(V)=2πR*每秒转速(n秒) =2πR*每分转速(n分)/60 =πR*n分/30---公式3将公式2、3代入公式1得：P=F*V=T/R*πR*n分/30 =π/30*T*n分-----P=功率单位W， T=转矩单位Nm， n分=每分钟转速单位转/分钟如果将P的单位换成KW，那么就是如下公式：P*1000=π/30*T*n30000/π*P=T*n 30000/3.1415926*P=T*n 9549.297*P= T * n电机转速：n=60f/p，p为电机极对数，例如四级电机的p=2；注：当频率达50Hz时，电机达到额定功率，再增加频率，其功率时不会再增的，会保持额定功率。

电机转矩在50Hz以下时，是与频率成正比变化的；当频率f达到50Hz时，电机达到最大输出功率，即额定功率；如果频率f在50Hz以后再继续增加，则输出转矩与频率成反比变化，因为它的输出功率就是那么大了，你还要继续增加频率f，那么套入上面的计算式分析，转矩则明显会减小。

转速的情况和频率是一样的，因为电源电压不变，其频率的变化直接反应的结果就是转速的同比变化，频率增，转速也增，它减另一个也减。

关于电压分析起来有点麻烦，你先看这几个公式。

电机的定子电压：U = E + I×R (I为电流, R为电子电阻, E为感应电势)；而：E = k×f×X (k:常数, f: 频率, X:磁通)；对异步电机来说：T=K×I×X (K:常数, I:电流, X:磁通)；则很容易看出频率f的变化，也伴随着E的变化，则定子的电压也应该是变化的，事实上常用的变频器调速方法也就是这样的，频率变化时，变频器输出电压，也就是加在定子两端的电压也是随之变化的，是成正比的，这就是恒V/f比变频方式。

电机转速和扭矩(转矩)计算公式

电机转速和扭矩（转矩）公式1、电机有个共同的公式，P=MN/9550P为额定功率，M为额定力矩，N为额定转速，所以请确认电机功率和额定转速就可以得出额定力矩大小。

注意P的单位是KW,N的单位是R/MIN(RPM),M的单位是NM2、扭矩和力矩完全是一个概念，是力和力臂长度的乘积，单位NM(牛顿米) 比如一个马达输出扭矩10NM，在离输出轴1M的地方（力臂长度1M），可以得到10N的力；如果在离输出轴10M的地方（力臂长度10M），只能得到1N的力含义：1kg=9.8N 1千克的物体受到地球的吸引力是9.8牛顿。

含义：9.8N·m 推力点垂直作用在离磨盘中心1米的位置上的力为9.8N。

转速公式：n＝60f/P(n＝转速，f＝电源频率，P＝磁极对数)扭矩公式：T=9550P/nT是扭矩，单位N·mP是输出功率，单位KWn是电机转速，单位r/min扭矩公式：T=973P/nT是扭矩，单位Kg·mP是输出功率，单位KWn是电机转速，单位r/min力矩、转矩和扭矩在电机中其实是一样的。

一般在同一篇文章或同一本书，上述三个名词只采用一个，很少见到同时采用两个或以上的。

虽然这三个词运用的场合有所区别，但在电机中都是指电机中转子绕组产生的可以用来带动机械负载的驱动“矩”。

所谓“矩”是指作用力和支点与力作用方向相垂直的距离的乘积。

对于杠杆，作用力和支点与力作用方向相垂直的距离的乘积就称为力矩。

对于转动的物体，若将转轴中心看成支点，在转动的物体圆周上的作用力和转轴中心与作用力方向垂直的距离的乘积就称为转矩。

当圆柱形物体，受力而未转动，该物体受力后只存在因扭力而发生的弹性变形，此时的转矩就称为扭矩。

因此，在运行的电机中严格说来只能称为“转矩”。

采用“力矩”或“扭矩”都不太合适。

不过习惯上这三种名称使用的历史都较长至少也有六七十年了，因此也没有人刻意去更正它。

至于力矩、转矩和扭矩的单位一般有两种，就是千克·米(kg·m)和牛顿·米(N·m) 两种，克·米(g·m)只是千克·米(kg·m)千分之一。

电机选型计算公式总结

电机选型计算公式总结功率：P=FV（线性运动）T=9550P/N(旋转运动)P——功率——WF——力——NV——速度——m/sT——转矩——N.M速度：V=πD N/60X1000D——直径——mmN——转速——rad/min加速度：A=V/tA——加速度——m/s2t——时间——s力矩：T=FL惯性矩：T=JaL——力臂——mm（圆一般为节圆半径R）J ——惯量——kg.m2 a ——角加速度——rad/s21. 圆柱体转动惯量(齿轮、联轴节、丝杠、轴的转动惯量)82MD J =对于钢材：341032-⨯⨯=gLrD J π)(1078.0264s cm kgf L D ⋅⋅⨯-M -圆柱体质量(kg)； D -圆柱体直径(cm)； L -圆柱体长度或厚度(cm)； r -材料比重(gf /cm 3)。

2. 丝杠折算到马达轴上的转动惯量：2i Js J = (kgf·cm·s 2)J s –丝杠转动惯量(kgf·cm·s 2)； i -降速比，12z z i =3. 工作台折算到丝杠上的转动惯量g w22⎪⎭⎫ ⎝⎛⋅=n v J π gw2s 2⎪⎭⎫⎝⎛=π (kgf·cm·s 2)角加速度a=2πn/60t v -工作台移动速度(cm/min)； n -丝杠转速(r/min)； w -工作台重量(kgf)；g -重力加速度，g = 980cm/s 2； s -丝杠螺距(cm)2. 丝杠传动时传动系统折算到驱轴上的总转动惯量：())s cm (kgf 2gw 122221⋅⋅⎥⎥⎦⎤⎢⎢⎣⎡⎪⎭⎫ ⎝⎛+++=πs J J iJ J S tJ 1-齿轮z 1及其轴的转动惯量； J 2-齿轮z 2的转动惯量(kgf·cm·s 2)； J s -丝杠转动惯量(kgf·cm·s 2)； s -丝杠螺距，(cm)； w -工件及工作台重量(kfg).5. 齿轮齿条传动时折算到小齿轮轴上的转动惯量2gw R J =(kgf·cm·s 2)R -齿轮分度圆半径(cm); w -工件及工作台重量(kgf)6. 齿轮齿条传动时传动系统折算到马达轴上的总转动惯量⎪⎪⎭⎫ ⎝⎛++=2221g w 1RJ i J J t J 1，J 2-分别为Ⅰ轴，Ⅱ轴上齿轮的转动惯量(kgf·cm·s 2)；R -齿轮z 分度圆半径(cm)；w -工件及工作台重量(kgf)For personal use only in study and research; not for commercial use.Nur für den persönlichen für Studien, Forschung, zu kommerziellen Zwecken verwendet werden.Pour l 'étude et la recherche uniquement à des fins personnelles; pas à des fins commerciales.толькодля людей, которые используются для обучения, исследований и не должны использоваться в коммерческих целях.以下无正文For personal use only in study and research; not for commercial use.Nur für den persönlichen für Studien, Forschung, zu kommerziellen Zwecken verwendet werden.Pour l 'étude et la recherche uniquement à des fins personnelles; pas à des fins commerciales.толькодля людей, которые используются для обучения, исследований и не должны использоваться в коммерческих целях.以下无正文。

电机功率计算公式

电机功率计算公式：电机功率算公式：1、三相：P＝1.732×UI×cosφU是线电压，某相电流。

当电机电压是380伏时，可以用以下的公式计算：电机功率=根号3*0。

38*电流*0。

8将1千瓦代入上式，可以得到电流等于1.9A。

2、P=F×v÷60÷η公式中P功率(kW)，F牵引力(kN)，v速度(m/min)，η传动机械的效率，一般0.8左右。

本例中如果取η=0.8,μ=0.1,k=1.25，则：P=F×v÷60÷η×k=0.1×400×60÷60÷0.8×1.25=62.5 kW电机电流计算公式：单相电机电流计算公式I=P/(U*cosfi)例如：单相电压U=0.22KV，cosfi=0.8则I=P/(0.22*0.8)=5.68P 三相电机电流计算公式I=P/(1.732*U*cosfi)例如：三相电压U=0.38KV，cosfi=0.8则I=P/(1.732*0.38*0.8)=1.9P根据经验220V:KW/6A、380V:KW/2A、660V:KW/1.2A、3000V:4KW/1A功率包括电功率、机械功率。

电功率又包括直流电功率、交流电功率和射频功率；交流功率又包括正弦电路功率和非正弦电路功率；机械功率又包括线位移功率和角位移功率，角位移功率常见于电机输出功率；电功率还可分为瞬时功率、平均功率（有功功率）、无功功率、视在功率。

在电学中，不加特殊声明时，功率均指有功功率。

在非正弦电路中，无功功率又可分为位移无功功率，畸变无功功率，两者的方和根称为广义无功功率。

功率可分为电功率，力的功率等。

故计算公式也有所不同。

功率功率电功率计算公式：P=W/t=UI；在纯电阻电路中，根据欧姆定律U=IR代入P=UI中还可以得到：P=I2R=(U2)/R在动力学中：功率计算公式：1.P=W/t（平均功率）2.P=FV；P=Fvcosα（瞬时功率）因为W=F（F力）×S（s位移）（功的定义式），所以求功率的公式也可推导出P=F·v：P=W/t=F*S/t=F*V（此公式适用于物体做匀速直线运动）公式中的P表示功率，单位是“瓦特”，简称“瓦”，符号是W。

电机选用计算公式

电机选用计算公式
以下是电机选用常见的计算公式：
1.功率公式：功率（P）=电流（I）*电压（U）*功率因数（PF）
-其中，功率因数是指有功功率和视在功率的比值，通常为1，除非应用中有额外的功率因数修正要求。

2. 转速公式：转速（N）= 频率（f）* 极对数（P）* 60s/min
-其中，频率为电网的频率（通常为50Hz或60Hz），极对数是电机的极对数，指一个极对上的磁极数。

3.对应电压公式：电压（U）=电压等级（V）/根号3
-微型电机的通用电压等级为110V或220V，工业用大型电机的通用电压等级为380V。

4.电流公式：电流（I）=功率（P）/（电压（U）*功率因数（PF））
-根据功率和电压计算电流，功率因数同样需要考虑。

5.额定转矩公式：额定转矩（T）=9.55*功率（P）/额定转速（N）
-该公式适用于电机在额定转速下的额定工作转矩计算。

6.额定电流公式：额定电流（I）=10^3*额定功率（P）/（额定电压（U）*功率因数（PF））
-该公式适用于计算电机在额定电压下的额定工作电流。

在实际应用中，除了以上公式，还需要考虑一些实际情况以进行合理的电机选用，如：
-负载特性：负载的扭矩特性和启动特性需要考虑，以确保电机能够满足负载要求。

-环境条件：环境温度、湿度等因素需要考虑，选择适合环境条件的电机。

-电机类型：根据应用场景和需要选择适合的电机类型，比如直流电机、交流电机、步进电机等。

最终，根据计算公式和实际考虑因素，可以选择到合适的电机，并确保其能够正常运行和满足需求。

电机选型计算公式(实用)

电机选型计算公式(实用)本文档旨在提供一些实用的电机选型计算公式，以帮助您在选择合适的电机时做出正确的决策。

1. 功率计算公式1.1 直流电机功率计算公式直流电机的功率计算公式为：\[P = V \times I\]其中，P 表示功率（单位：瓦特），V 表示直流电源电压（单位：伏特），I 表示电机电流（单位：安培）。

1.2 交流电机功率计算公式交流电机的功率计算公式为：\[P = \sqrt{3} \times V \times I \times \cos(\phi)\]其中，P 表示功率（单位：瓦特），V 表示交流电源电压（单位：伏特），I 表示电机电流（单位：安培），\(\phi\) 表示电机功率因数。

2. 转矩计算公式2.1 直流电机转矩计算公式直流电机的转矩计算公式为：\[T = K \times I\]其中，T 表示转矩（单位：牛米），K 表示电机转矩常数（单位：牛米/安培），I 表示电机电流（单位：安培）。

2.2 交流电机转矩计算公式交流电机的转矩计算公式为：\[T = \frac{P}{2\pi \times n}\]其中，T 表示转矩（单位：牛米），P 表示功率（单位：瓦特），\(\pi\) 表示圆周率，n 表示电机转速（单位：转每分钟）。

3. 选型建议选型时，您需要根据具体应用场景和需求来选择适合的电机。

除了使用上述计算公式，还可以考虑以下因素：- 扭矩要求：根据应用需求确定所需输入/输出扭矩范围。

- 负载特性：考虑负载类型、负载特性（如启动/制动时间、负载惯性等）。

- 转速范围：根据应用需求确定所需转速范围。

- 效率要求：根据电机在工作效率和能源利用方面的要求。

- 环境条件：考虑工作环境的温度、湿度、防护等级等。

综合考虑这些因素，并结合上述计算公式，您可以更准确地选择合适的电机。

希望本文档能对您选择电机提供帮助！如有任何疑问，请随时联系我们。

电机计算公式

电机的相关计算公式1:反电势常数计算2:电机功率P(KW)，转矩T(N.M)，转速n(转/分), 角速度w （rad/s ）,角加速度β(rad/s 2),转动惯量J 之间的关系3：直流法相电流有效值的计算两相等效三相计算：(驱动器跑电流环只有两相电流) P2=2i22R 等效P3=3i32RP2= P32i22R = 3i32R i2= √(3/2) i34：数字换向信号和反电势之间的关系u，v和w信号用来给转子做初始定位，这三个脉冲互差120°方波信号类似直流无刷电机位置传感器HALL的输出信号，在一个电角度周期，三个信号的输出组成6个状态，每个状态60°电角度。

要使U,V和W信号能判断初始定位，需将U相信号上升沿和电机反电势由负到正过零点位置对齐。

一般说来，根据编码器产生的脉冲方式不同，可分为增量式，绝对是和混合式三大类，UVW是混合式码盘的位置信号，混合式码盘在传统的增量式码盘的基础上增加了一组用于检测伺服电机磁极位置的码道。

UVW三相脉冲信号彼此相差120°，每转的脉冲个数与电机的极对数一致，电机启动前，通过该信号估算电机磁极的位置，一旦电机旋转起来，通过输出的增量式部分信号可以精确的检测出转子的位置值。

5：电机动力线U,V,W 信号规则用双通道示道器一端接U相，另一端接V相，公共端接W相。

逆时针方向旋转电机，超前相为U相。

波形如下：U相为橙色V相为蓝色示波器正端接U相，负端接V相，逆时针转动电机，U-V相反电动势与编码器U相霍尔输出关系波形如下：：U-V相反电动势与编码器V相霍尔输出关系波形：U-V相反电动势与编码器W相霍尔输出关系波形：。

电机常用计算公式及说明

电机常用计算公式及说明电机作为电能转换为机械能的关键设备，广泛应用于家用电器、工业生产等领域。

在设计、运行和维护电机时，常常需要进行一些计算。

本文将介绍一些电机常用的计算公式及其说明。

1.功率计算公式电机的功率是指电能转换为机械能的速度，常用单位是瓦特（W）。

功率计算公式如下：功率（P）=电压（U）×电流（I）×功率因数（PF）其中，电压是电机上的电压，电流是电机的电流，功率因数是表征电机电性能的一个参数。

2.转速计算公式电机的转速是指电机转动的速度，常用单位是转/分钟（RPM）。

转速计算公式如下：转速（N）=60×频率（f）/极对数（P）其中，频率是电机供电频率，极对数是电机磁极对的个数。

3.额定电流计算公式额定电流是指电机在额定电压下的工作电流，常用单位是安培（A）。

额定电流计算公式如下：额定电流（I)=额定功率（P）/额定电压（U）4.额定转矩计算公式额定转矩是指电机在额定工况下输出的转矩，常用单位是牛顿·米（N·m）。

额定转矩计算公式如下：额定转矩（T）=9.55×额定功率（P）/额定转速（N）其中，9.55是转换常数。

5.转差百分比计算公式转差百分比是指电机转速与额定转速之间的差异，用来反映电机的负载能力。

转差百分比计算公式如下：转差百分比（S）=（额定转速（N）-实际转速（N')）/额定转速（N）6.功率因数计算公式功率因数是电机电能转换为机械能的效率指标，用来衡量电机的能耗程度。

功率因数计算公式如下：功率因数（PF）=有功功率（P）/视在功率（S）其中，有功功率是电机真正传递给负载的功率，视在功率是电机传输的总功率。

7.效率计算公式电机的效率是指电能转换为机械能的有效程度，常用百分比表示。

效率计算公式如下：效率（η）= 有功输出功率（P）/ 输入电功率（P input）其中，有功输出功率是电机实际输出的功率，输入电功率是电机输入的总功率。

电机计算公式速查

电机计算公式速查电机电流计算：对于交流电三相四线供电而言，线电压是380，相电压是220，线电压是根号3相电压对于电动机而言一个绕组的电压就是相电压，导线的电压是线电压（指A相 B相 C相之间的电压，一个绕组的电流就是相电流，导线的电流是线电流当电机星接时：线电流＝相电流；线电压＝根号3相电压。

三个绕组的尾线相连接，电势为零，所以绕组的电压是220伏当电机角接时：线电流＝根号3相电流；线电压＝相电压。

绕组是直接接380的，导线的电流是两个绕组电流的矢量之和功率计算公式 p=根号三UI乘功率因数是对的用一个钳式电流表卡在A B C任意一个线上测到都是线电流极对数与扭矩的关系n=60f/p n: 电机转速 60： 60秒 f: 我国电流采用50Hz p: 电机极对数 1对极对数电机转速：3000转/分；2对极对数电机转速：60×50/2=1500转/分在输出功率不变的情况下，电机的极对数越多，电机的转速就越低，但它的扭矩就越大。

所以在选用电机时，考虑负载需要多大的起动扭距。

异步电机的转速n=(60f/p)×(1-s)，主要与频率和极数有关。

直流电机的转速与极数无关，他的转速主要与电枢的电压、磁通量、及电机的结构有关。

n=(电机电压-电枢电流*电枢电阻)/(电机结构常数*磁通)。

扭矩公式T=9550*P输出功率/N转速导线电阻计算公式：铜线的电阻率ρ＝0.0172，R＝ρ×L/S(L＝导线长度，单位：米，S＝导线截面，单位：m㎡)磁通量的计算公式：B为磁感应强度,S为面积。

已知高斯磁场定律为：Φ=BS磁场强度的计算公式：H = N × I / Le式中：H为磁场强度，单位为A/m；N为励磁线圈的匝数；I为励磁电流（测量值），单位位A；Le为测试样品的有效磁路长度，单位为m。

磁感应强度计算公式：B = Φ/ (N × Ae)B=F/IL u磁导率 pi=3.14 B=uI/2R 式中：B为磁感应强度，单位为Wb/m^2；Φ为感应磁通（测量值），单位为Wb；N为感应线圈的匝数；Ae为测试样品的有效截面积，单位为m^2。

电机的计算公式大全

电机的计算公式大全一、直流电机。

1. 感应电动势（E）- 对于直流发电机，E = C_evarPhi n，其中C_e为电动势常数（C_e=(pN)/(60a)，p为磁极对数，N为电枢绕组总导体数，a为电枢绕组并联支路对数），varPhi为每极磁通（单位为Wb），n为电机转速（单位为r/min）。

- 对于直流电动机，该公式同样适用，感应电动势为反电动势。

2. 电磁转矩（T）- T = C_TvarPhi I_a，其中C_T为转矩常数（C_T=(pN)/(2π a)），I_a为电枢电流（单位为A）。

3. 直流电动机的转速公式。

- 根据E = C_evarPhi n和U = E+I_aR_a（U为电枢电压，R_a为电枢电阻），可得n=frac{U - I_aR_a}{C_evarPhi}。

二、异步电动机。

1. 转差率（s）- s=frac{n_1-n}{n_1}，其中n_1为同步转速（n_1=(60f)/(p)，f为电源频率，单位为Hz），n为电动机的实际转速。

2. 电磁转矩（T）- 转矩的实用公式T = frac{2T_m}{(s)/(s_m)+frac{s_m}{s}}，其中T_m为最大转矩，s_m为临界转差率。

- 最大转矩T_m=frac{m_1pU_1^2}{4π f_1X_20}（m_1为定子相数，U_1为定子相电压，X_20为转子静止时的每相漏电抗）。

3. 定子电流（I_1）- 根据等效电路，I_1=frac{U_1}{Ż_1+frac{Ż_2'}{(1 - s)/(s)}}，其中Ż_1为定子阻抗，Ż_2'为转子折算到定子侧的阻抗。

三、同步电机。

1. 同步转速（n_1）- n_1=(60f)/(p)，与异步电机的同步转速公式相同。

2. 电磁功率（P_em）- 对于隐极同步电机P_em=mfrac{E_0U}{X_s}sinθ，其中m为相数，E_0为空载电动势，U为端电压，X_s为同步电抗，θ为功角。
