ABPowerFlex400变频器用户手册.pdf
AB_PowerFlex_400调试记录
变频器故障代码(读)
0
无辅助输入
39
V相对接短路
3
电源掉电
40
W相对接短路
4
欠电压
41
UV相短路
5
过电压
42
UW相短路
6
电机堵转
43
VW相短路
7
电机过载
63
软件过电流
8
散热器过热
64
变频器过载
12
硬件过流(300%)
70
功率单元故障
13
接地故障
80
自动调节故障
29
模拟量输入丢失
81
通讯丢失
33
自动重新启动尝试
100
参数校验和错误
122
I/0电路板失效
通讯模式:
Modbus RTU
通讯格式:
代码:C102,选项1—“RTU 8-E-1”
通讯数率:
代码:C103,选项3—“9600”
通讯节点:
代码:C104,缺省值100
备注:AB变频器RJ45插头的引脚4和5;9针插头的引脚1和2。控制端子19必须连接到PE地上。网络电缆的每一端均需要一个终端电阻(120欧姆)。变频器通讯参数修改后必须重启变频器。
400
电动机额定电压
P032
50
电机额定频率
P033
287
电机额定电流
P034
30
变频器输出最低频率
P035
50
变频器输出最高频率
P036
1
I/O控制变频器运行---三线控制
P037
1
停止模式
P038
2
速度基准值(调速信号类型和端子选择)
AB变频器使用说明
AB变频器使用说明AB变频器使用说明本文档涉及附件:附件1:AB变频器安装指南附件2:AB变频器维护手册1、引言AB变频器是一种电力控制设备,用于控制交流电动机的速度和转矩。
本文档旨在提供AB变频器的详细使用说明,帮助用户正确、安全地操作AB变频器。
2、产品概述AB变频器是一种高性能的电力控制设备,采用先进的变频控制技术,能够使交流电动机实现平稳、高效的速度调节。
AB变频器具有以下特点:- 广泛的应用领域:AB变频器可以适用于各种类型和功率的交流电动机控制。
- 高精度的速度调节:AB变频器通过精确的电流和频率调节,能够实现对电机的精确控制。
- 多种保护功能:AB变频器内置多种保护功能,如过载保护、短路保护等,保证设备的安全运行。
3、安装与调试3.1 安装步骤:1) 将AB变频器与电动机适配,确保连接稳固。
2) 连接变频器的电源线,注意接线正确、牢固。
3) 连接控制信号线,确保与控制系统正常连接。
4) 接地变频器,确保安全接地。
5) 检查所有连接,确保无松动或接触不良。
6) 开始通电测试,确保变频器正常工作。
3.2 调试步骤:1) 设置变频器的初始参数,如额定电流、额定频率等。
2) 调节变频器的控制方式,如速度闭环控制、矢量控制等。
3) 进行电机的定子参数自整定,确保电机参数准确。
4) 逐步调整电机的速度设定值,观察性能是否正常。
5) 调试完毕后,保存参数设置,并进行最终测试。
4、操作说明4.1 主界面介绍:AB变频器的主界面分为以下几个部分:- 参数调节区:用于调节AB变频器的工作参数,如电流、频率等。
- 运行状态区:显示电机的运行状态,如电流、转速等。
- 错误报警区:当发生错误或故障时,会在该区域显示相应的报警信息。
4.2 操作流程:1) 打开AB变频器电源开关,待变频器启动后,进入主界面。
2) 根据需要,调节参数调节区的参数,如设定电流、频率等。
3) 启动按钮,开始电机的运行。
4) 在运行过程中,可以根据需要进行参数调整或停止电机运行。

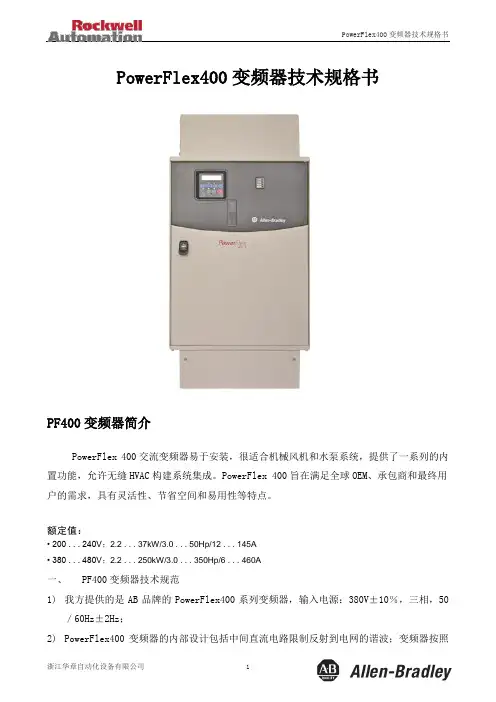

PF400 变频器技术规格书
PowerFlex400变频器技术规格书PF400变频器简介PowerFlex 400交流变频器易于安装,很适合机械风机和水泵系统,提供了一系列的内置功能,允许无缝HVAC构建系统集成。
PowerFlex 400旨在满足全球OEM、承包商和最终用户的需求,具有灵活性、节省空间和易用性等特点。
额定值:• 200 . . . 240V:2.2 . . . 37kW/3.0 . . . 50Hp/12 . . . 145A• 380 . . . 480V:2.2 . . . 250kW/3.0 . . . 350Hp/6 . . . 460A一、PF400变频器技术规范1)我方提供的是AB品牌的PowerFlex400系列变频器,输入电源:380V±10%,三相,50/60Hz±2Hz;2)PowerFlex400变频器的内部设计包括中间直流电路限制反射到电网的谐波;变频器按照E.M.C标准EN55011作为其设计的一个整体部分。
变频器亦符合噪声免疫标准IEC801。
3)控制规范:●控制方式:V/F控制方式方式,电压与频率比(V/F)适用于风机及水泵等变化转矩的控制特性要求。
●输出频率范围至少为O-120Hz。
●预定参考频率:±100%四组。
●频率设定信号:可接受0一-10VDC、1—5VDC、0—20mA、4-20mA或电阻输入作为控制信号。
●共振跳跃频率:提供4个跳跃频率(可调频带宽)以避免机械的共振。
●具有一个自动最优化能量回路控制模式,以此能自动连续地根据实际负载情况调整电压与频率比(V/F),提供电动机最佳励磁状态以得到最佳之电能消耗。
4)运转规范●加减速时间:1-600秒加减速时间自行选择。
●端子输入:正转激活指令、警报复位、加减速选择、多段频率选择等。
●运转状态信号:2个可程序化的继电器输出和2个可程序化模拟量输出以显示变频器的有关状态,继电器的输出可从20多种变频器状态中进行可程序化选择。

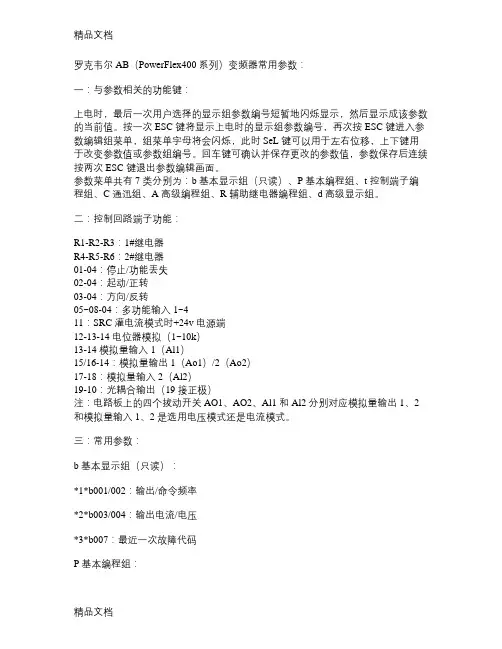

罗克韦尔AB(PowerFlex400系列)变频器常用参数教学文案
罗克韦尔AB(PowerFlex400系列)变频器常用参数:一:与参数相关的功能键:上电时,最后一次用户选择的显示组参数编号短暂地闪烁显示,然后显示成该参数的当前值。
按一次ESC键将显示上电时的显示组参数编号,再次按ESC键进入参数编辑组菜单,组菜单字母将会闪烁,此时SeL键可以用于左右位移,上下键用于改变参数值或参数组编号。
回车键可确认并保存更改的参数值,参数保存后连续按两次ESC键退出参数编辑画面。
参数菜单共有7类分别为:b基本显示组(只读)、P基本编程组、t控制端子编程组、C通迅组、A高级编程组、R辅助继电器编程组、d高级显示组。
二:控制回路端子功能:R1-R2-R3:1#继电器R4-R5-R6:2#继电器01-04:停止/功能丢失02-04:起动/正转03-04:方向/反转05~08-04:多功能输入1~411:SRC灌电流模式时+24v电源端12-13-14电位器模拟(1~10k)13-14模拟量输入1(Al1)15/16-14:模拟量输岀1(Ao1)/2(Ao2)17-18:模拟量输入2(Al2)19-10:光耦合输岀(19接正极)注:电路板上的四个拔动开关AO1、AO2、Al1和Al2分别对应模拟量输出1、2和模拟量输入1、2是选用电压模式还是电流模式。
三:常用参数:b基本显示组(只读):*1*b001/002:输出/命令频率*2*b003/004:输出电流/电压*3*b007:最近一次故障代码P基本编程组:*1*P033:电机过载电流设定*2*P034/035:频率下/上限*3*P036/C108:第一/第二运转命令来源。
《0:面板控制;1:三线制;2/3/4/6:二线制普通级/灵敏级/高速级/使能级;5:通迅控制。
(注:当P036设为以上1、2或4时,只有上升沿脉冲才能触发,而设为3或6时为开关型连续扫描触发。
)》*4*P037:停车方式:《0/1/2/3:斜坡/自由惯性/直流制动/自动直流制动,同时“停止”命令均可复位激活的故障;4/5/6/7:斜坡/惯性/直流制动/自动直流制动》*5*P038/C109:第一/第二频率命令来源:《0:键盘;1:由参数A142设定(由多功能输入端子外接按钮作加或减频率时P038必须设为1,也叫MOP功能。
AB 全系列变频器power Flxe 400 系列
产品简介: 控制方法新颖、应用灵活和功能卓越 1336 PLUS II变频器提供非常简单的参数设定和操作,罕见的灵活性和突出的控制功能,无论是简单的速度控制, 还是强大的矢量控制变频器的转矩性能,均能满足您的应用需求。 1336 PLUS II变频器采用最新IGBT(绝缘栅双极型三极管)功率模块和高级的控制算法,以提供仸何速度下的平稳 的性能,超常的转矩。使电动机低噪声、高效率地运行。 面板式人机接口模块可以非常简便地实现1336 PLUS II变频器的编程和运行控制,只需几个按键即可以完成,此人 机接口模块(HIM)有两行十六个字符的液晶显示屏(LCD),可用多种语言显示信息。 手持式人机接口模块(HIM)可通过外部SCANport适配器接入变频器。 显著特点包括: 在全速范围内,实现突出转矩性能的无速度传感器矢量控制 v/f控制方法仍然有效,可以通过参数选择 模拟量I/O选件 隔离式,非隔离式 双极性,单极性 多输入/输出 0到10伏,+/- 10伏,0到20毫安 插板式通信选件 自动整定易于无速度传感器矢量设定 负载丢失检测 超前动作限流保护。提供优良性能和灵活应用 选择编码器作反馈元件,调速精度能达到0.1% 对正在旋转的电动机上电时,提供飞速起动 利用S曲线加速和减速,对速度变化提供平滑控制 为简单的过程控制,提供内置的完整的PI调节软件 载波频率可调 人机接口和通信可选件之间,使用SCAN port通讯协议 控制板上的状态二极管(LED),可显示电源、运行、停止和故障状态
专门针对风机和水泵的应用,为满足全球OEM和最终用户对于灵活性、节省空间和使 用方便要求而设计,特别是其内置的多种功能特性可保证与楼宇控制系统间的 无缝连接。功率等级分为3.0-350HP@480V AC,3.0-50HP@240V AC。 1. 集成的PID控制器可自动调整输出频率,调节过程变量。 2. 三个可编程的跳变频率段防止了变频器在共振频率中连续运行,避免机械损坏。 3. 可选的风扇/泵类曲线针对离心风扇和泵类负载提供将电压模式。 4. 独特的休眠功能在系统需求减低到预先设定标准时,自动兲闭机器;当系统需 求增加时,自动起动机器。 5. 针对某些无人看管运行环境,系统断电而后恢复时,变频器将自动重起运行。 6. Freeze/Fire和Purge等特定输入,可直接连接到消防等紧急安全系统。 7. 集成到变频器中的RS485通讯。 8. 内置的Modbus RTU和Johnson Metasys N2协议为可选参数,不需要额外的软 件和硬件支持驱动串行接口(DSI)通讯模块和附件。 9. 使用DriveExplorer和DriveTools可方便地用于编程、监视和控制变频器。 10. 成套变频器满足UL标准,增强了安装的灵活性,允许变频器直接安装在开兲柜 中。 11. 成套变频器断路器和接触器旁路设备只需要简单的装配就可以通过组合操作员 面板、控制器、通讯和预先装配的功率选件进行起动。 12. 成套变频器旁路接触器提供三对接触器接点,当变频器处于旁路模式时,可以 测试变频器的功能和隔离变频器。

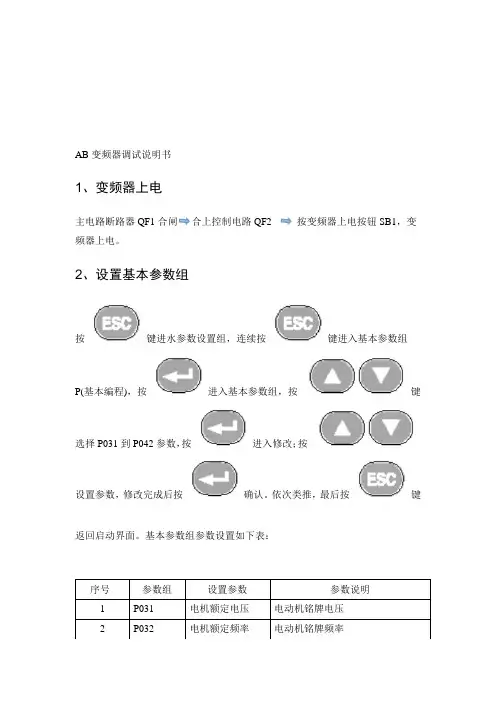

最新AB变频器使用说明书
AB变频器调试说明书
1、变频器上电
主电路断路器QF1合上控制电路QF2 按变频器上电按钮SB1,变频器上电。
2、设置基本参数组
按键进水参数设置组,连续按键进入基本参数组
P(基本编程),按进入基本参数组,按键选择P031到P042参数,按进入修改;按
设置参数,修改完成后按确认。
依次类推,最后按键返回启动界面。
基本参数组参数设置如下表:
序号参数组设置参数参数说明
1 P031 电机额定电压电动机铭牌电压
2 P032 电机额定频率电动机铭牌频率
3、设置端子块组参数
按照设置基本参数组参数的步骤,设置下列参数:
4、启动变频器
a、当变频器控制柜“本地/远程”旋钮打到“本地”时,变频器通过柜门的“启
动”、“停止”按钮启动和停止变频器。
变频器通过面板
改变变频器的给定频率。
b、当变频器控制柜“本地/远程”旋钮打到“远程”时,变频器通过柜门的“启动”、“停止”按钮启动和停止变频器。
变频器通过触摸屏和上位机给定频率。
说明:本说明书中的参数设置是根据本公司设计的控制电路设置的,如果电路发生更改需要重新设置参数。
最新AB变频器使用说明书
AB变频器调试说明书
1、变频器上电
主电路断路器QF1合上控制电路QF2 按变频器上电按钮SB1,变频器上电。
2、设置基本参数组
按键进水参数设置组,连续按键进入基本参数组
P(基本编程),按进入基本参数组,按键选择P031到P042参数,按进入修改;按
设置参数,修改完成后按确认。
依次类推,最后按键返回启动界面。
基本参数组参数设置如下表:
序号参数组设置参数参数说明
1 P031 电机额定电压电动机铭牌电压
2 P032 电机额定频率电动机铭牌频率
3、设置端子块组参数
按照设置基本参数组参数的步骤,设置下列参数:
4、启动变频器
a、当变频器控制柜“本地/远程”旋钮打到“本地”时,变频器通过柜门的“启
动”、“停止”按钮启动和停止变频器。
变频器通过面板
改变变频器的给定频率。
b、当变频器控制柜“本地/远程”旋钮打到“远程”时,变频器通过柜门的“启动”、“停止”按钮启动和停止变频器。
变频器通过触摸屏和上位机给定频率。
说明:本说明书中的参数设置是根据本公司设计的控制电路设置的,如果电路发生更改需要重新设置参数。
罗克韦尔AB(PowerFlex400系列)变频器常用参数
罗克韦尔AB(PowerFlex400系列)变频器常用参数:一:与参数相关的功能键:上电时,最后一次用户选择的显示组参数编号短暂地闪烁显示,然后显示成该参数的当前值。
按一次ESC 键将显示上电时的显示组参数编号,再次按ESC 键进入参数编辑组菜单,组菜单字母将会闪烁,此时SeL键可以用于左右位移,上下键用于改变参数值或参数组编号。
回车键可确认并保存更改的参数值,参数保存后连续按两次ESC键退出参数编辑画面。
参数菜单共有7 类分别为:b 基本显示组(只读)、P 基本编程组、t 控制端子编程组、C 通迅组、A 高级编程组、R 辅助继电器编程组、 d 高级显示组。
二:控制回路端子功能:R1-R2-R3:1#继电器R4-R5-R6:2#继电器01-04:停止/功能丢失02-04:起动/正转03-04:方向/反转05~08-04:多功能输入1~411:SRC灌电流模式时+24v 电源端12-13-14电位器模拟(1~10k)13-14 模拟量输入1(Al1)15/16-14:模拟量输岀1(Ao1)/2(Ao2)17-18:模拟量输入2(Al2)19-10:光耦合输岀(19接正极)注:电路板上的四个拔动开关AO1、AO2、Al1 和Al2 分别对应模拟量输出1、2 和模拟量输入1、2 是选用电压模式还是电流模式。
三:常用参数:b 基本显示组(只读):*1*b001/002:输出/命令频率*2*b003/004:输出电流/电压*3*b007 :最近一次故障代码P基本编程组:*1*P033:电机过载电流设定*2*P034/035:频率下/上限*3*P036/C108:第一/第二运转命令来源。
《0:面板控制;1:三线制;2/3/4/6:二线制普通级/灵敏级/高速级/使能级;5:通迅控制。
(注:当P036设为以上1、2或4时,只有上升沿脉冲才能触发,而设为3或 6时为开关型连续扫描触发。
)》*4*P037:停车方式:《0/1/2/3:斜坡/自由惯性/直流制动/自动直流制动,同时“停止”命令均可复位激活的故障;4/5/6/7:斜坡/惯性/直流制动/自动直流制动》*5*P038/C109:第一/第二频率命令来源:《0:键盘;1:由参数A142设定(由多功能输入端子外接按钮作加或减频率时P038必须设为1,也叫MOP功能。
变频器400说明书
基本参数 b 基本编程 P 端子组态 T 通讯组态 C 高级编程 A 辅助继电器 R 高级显示 d
*
从 “基本参数” 中可以查看到电机正在运行中的: b001---输出频率 b002---命令频率 b003---输出电流 b004---输出电压 b005---直流母线电压 b007---故障码1 b010---输出功率 b013---转矩电流 b014---变频器温度
*
T055/T060 相关参数:P033/T056/T058/T059/T069/T072/T073/T076/A163/d318 =0 准备好/故障 =1 频率到达 =2 电机运行 =3 手动激活 =4 电机过载 =7 电流超限 =14 不可恢复故障
*
从 “通讯组态” 中可以做以下设置: C102---通讯格式 C103---通讯数据速率 C104---通讯节点地址 C108---启动命令源2 C109---速度给定源2
*
P039---加速时间 由P039和A147决定加速时间 P040---减速时间 由P040和A148决定减速时间
*
从 “端子组态” 中可以做以下设置: T051---数字量输入1选择 T052---数字量输入2选择 T053---数字量输入3选择 T054---数字量输入4选择 T055---继电器输出1选择 T060---继电器输出2选择 T069---模拟量输入1选择 T073---模拟量输入1选择 T082---模拟量输出1选择
*
T051/T052/T053/T054 相关参数:P036/P038/P039/P040/A141/A142/A143-A146/A147/A148/A166/A177/A180/d301/d302 =0 不用 =1 消防强制模式 =2 自动模式 =3 本地 =4 端口1 =8 预置频率 =10 清楚故障 =11斜坡停止/清除故障 =12 惯性停止/清除故障 =14 模拟量输入1控制 =15 模拟量输入2控制
AB变频器使用说明
3 控制方案选择菏泽电厂使用的变频器型号为1305,由A-B公司(Allen-Bradley Company)生产。
变频器启动后,通过DCS产生4-20mA控制信号,变频器经过运算处理,去改变电源频率,通过电源频率的改变而改变电机的转速,从而改变电机的出力,主要由变频控制柜、双电源控制柜、电机、给粉机、以及操作器组成,给粉变频器采用美国A-B公司1305-BA09A变频器,一台变频器带一台电机。
4 系统设备调试4.1给粉机变频装置的调试应具备的条件变频控制柜、双电源控制柜应就位,并且接地良好。
所有电源电缆、控制电缆应按图纸敷设并接线好,测绝缘合格。
所有给粉机电机安装就位,测绝缘合格。
给粉机机械传动良好。
4.2给粉机变频装置的调试步骤4.2.1双电源控制柜调试四路电源都送电,一路与三路电源互为备用,二路与四路电源互为备用,当一路停电或断电时,自动切换到另一路,仍然保证系统正常工作,不能出现不备用现象。
4.2.2变频器参数设置1)Freqselect1,设置“4—20MA”,该参数是选择频率源变频器提供命令频率,2)Stop select 设为“coast ”(突降),该参数选择停止模式。
3)Run On Power Up 设为“Enter”(能保持),该参数允许变频器上电重新启动不管在掉电前变频器状态如向。
4)Base Frequency 设为“60HZ”,该参数应设置到电动机铭牌上的额定频率。
5)Base Voltage 设为“380V”,该参数应设置为电动机铭牌上额定电压频率。
6)Maximum Voltage设为“400V”,该参数设置变频器输出原最高电压。
7)Current Limit设为“120%”,该参数设置了最大变频器输出电流,此电流值是在电流超限故障触发前允许的值。
8)Overload Current 设为“7.2A”,该参数为电机铭牌上的满负载电流值。
9)Line Loss Fault 设为“Uvolt Run”电源丢失故障不使能,该参数确定直流母线压降15%是否影响运行。
最新AB变频器使用说明书
AB变频器调试说明书
1、变频器上电
主电路断路器QF1合上控制电路QF2 按变频器上电按钮SB1,变频器上电。
2、设置基本参数组
按键进水参数设置组,连续按键进入基本参数组
P(基本编程),按进入基本参数组,按键选择P031到P042参数,按进入修改;按
设置参数,修改完成后按确认。
依次类推,最后按键返回启动界面。
基本参数组参数设置如下表:
序号参数组设置参数参数说明
1 P031 电机额定电压电动机铭牌电压
2 P032 电机额定频率电动机铭牌频率
3、设置端子块组参数
按照设置基本参数组参数的步骤,设置下列参数:
4、启动变频器
a、当变频器控制柜“本地/远程”旋钮打到“本地”时,变频器通过柜门的“启
动”、“停止”按钮启动和停止变频器。
变频器通过面板
改变变频器的给定频率。
b、当变频器控制柜“本地/远程”旋钮打到“远程”时,变频器通过柜门的“启动”、“停止”按钮启动和停止变频器。
变频器通过触摸屏和上位机给定频率。
说明:本说明书中的参数设置是根据本公司设计的控制电路设置的,如果电路发生更改需要重新设置参数。
