机械制图标注常用符号大全
机械制图标注常用符号大全在机械制图中，标注符号的使用非常重要，能够准确传达设计意图，提高制图的规范性和准确性。
本文将为大家介绍机械制图中常用的标注符号，以便读者更好地理解和运用这些符号。
1. 尺寸标注符号1.1 直线尺寸标注（单位mm）图中的直线尺寸标注以水平方向为主，使用箭头和水平线标注。
例如，箭头指向直线，并在直线开始和结束处标注尺寸，水平线与箭头相连。
1.2 圆弧尺寸标注（单位mm）圆弧尺寸标注时，标注标准为“R+圆弧半径”，箭头指向圆弧，并在圆弧两端标注尺寸。
1.3 角度尺寸标注（单位度）角度尺寸标注时，使用一个带箭头的弧线标注角度，箭头指向角度所在的位置。
2. 材料标注符号2.1 实心箭头当需要标注零件材料时，可以使用实心箭头。
箭头指向零件，并在箭头下方写明材料的名称。
2.2 斜线斜线用于标注具有特定材料的某一部分。
在对应部分上画斜线，并在斜线上方写明材料的名称。
3. 表面质量标注符号3.1 光滑标注用于标注需要精加工的表面。
在表面上画两条平行的短线，中间填充黑色。
3.2 粗糙标注用于标注需要加工的表面。
在表面上画两条平行的短线，中间填充斜线。
4. 其他常用符号4.1 弯曲线用于标注某一曲面需要弯曲的部分，在弯曲的部分上画一条曲线，并在曲线下方注明需要的弯曲角度和方向。
4.2 过渡符号过渡符号用于标注某一部分的外形过渡。
在过渡的两端画上三角形，并在三角形内部写明过渡的尺寸。
4.3 平行线用于标注平行的两个部分。
在标注的两部分之间画上平行线，并在线上方写明“//”符号。
总结：本文介绍了机械制图中常用的标注符号，包括尺寸标注、材料标注、表面质量标注和其他常用符号。
这些符号能够准确传达设计意图，提高制图的规范性和准确性。
希望读者能够掌握这些符号的使用方法，提升自己的机械制图能力。
(完整版)机械图纸符号大全图解【完整版】
3.当对称机件的图形只画出一半或略大于一半时，尺寸线应略超过对称中心线或断裂处的边界，此时仅在尺寸线的一端画出箭头。
无论是外螺纹或内螺纹，在剖视或剖面图中的剖面线都应画到粗实线。
根据GB/T 197-2003的规定，将普通螺纹的标记方法介绍如下：
六、弹簧表示法 GB/T 4459.4-2003
七、尺寸注法 GB/T 4458.4-2003 GB/T 19096-2003
1.在光滑过渡处标注尺寸时，应用细实线将轮廓线延长，从它们的交点处引出尺寸界线。（如下图）
GB/T 16675.2-1996
尺寸注法；
埋头孔符号。
高度h=3.5mm
机械制图尺寸标注常用标准符号
序号
符号名称
符号绘制标准
应用示例
7
GB/T 15754-1995
锥度符号或莫氏锥度注法。
高度h=3.5mm
8
JB/T 5061-2006
定位支撑符号。
高度h=3.5mm
9
JB/T 5061-2006
2）按向视图的配置形式配置
三、剖视图及剖面区域的表示法 GB/T 17452～17453-1998 GB/T 4458.6-2002
四、简化画法 GB/T 16675.1-1996
1.管子
1）可仅在端部画出部分形状，其余用细点画线画出其中心线
2）可用与管子中心线重合的单根粗实线表示。
2.
五、螺纹及螺纹紧固件表示法 GB/T 4459.1-1995 GB/T 197-2003
机械制图标注常用符号大全
机械制图标注常用符号序号符号名称符号绘制标准应用示例1 GB/T 1182-2008基准符号。
涂黑三角形及中轴线可任意变换位置，方框和字母只允许水平放置不允许歪斜；方框外边的连线也只允许在水平或铅垂两个方向画出。
2 GB/T 4458.4-2003；标注正方形结构尺寸时在尺寸前面加注正方形符号。
高度h=3.5mm3 GB/T 4458.4-2003；标注弧长时在尺寸前面加注弧长符号。
高度h=R=3.5mm4 GB/T 4458.4-2003；GB/T 16675.2-1996尺寸注法；沉孔或锪平符号。
高度h=3.5mm5GB/T 4458.4-2003； GB/T 16675.2-1996 尺寸注法；沉孔或锪平深度符号。
高度h=3.5mm6GB/T 4458.4-2003； GB/T 16675.2-1996尺寸注法； 埋头孔符号。
高度h=3.5mm机械制图尺寸标注常用标准符号序号 符号名称 符号绘制标准应用示例7GB/T 15754-1995 锥度符号或莫氏锥度注法。
高度h=3.5mm8JB/T 5061-2006 定位支撑符号。
高度h=3.5mm9JB/T 5061-2006 辅助支撑符号。
高度h=3.5mm10JB/T 5061-2006 辅助支撑符号。
高度h=5mm11 GB/T 4459.5-1999中心孔符号。
高度h=3.5mm；高度H1=5mm。
12 JB/T 8555-2008 热处理技术要求在零件图样上的表示方法。
粗糙度符号的三角形部分为测量点符号。
可随图形进行缩放。
汇编人：质管办标准化管理员郑家贵2011年8月25日机械制图基础知识一、.图线GB/T 4457.4-2002 GB/T 17450-1998注：粗虚线和粗点画线的选用（1）两种粗线都用来指示零件上的某一部分有特殊要求。
但应用场合不尽相同。
粗虚线专门用于指示该表面有表面处理要求。
（表面处理包括镀（涂）覆、化学处理和冷作硬化处理。
机械制图标注常用符号大全
机械制图标注经常使用符号序号符号名称符号绘制尺度应用示例1 GB/T 1182基准符号。
涂黑三角形及中轴线可任意变换位置，方框和字母只允许水平放置不允许歪斜；方框外边的连线也只允许在水平或铅垂两个标的目的画出。
2 GB/T 4458.4；标注正方形结构尺寸时在尺寸前面加注正方形符号。
高度h=3.5mm3 GB/T 4458.4；标注弧长时在尺寸前面加注弧长符号。
高度h=R=3.5mm4 GB/T 4458.4；GB/T16675.21996 尺寸注法；沉孔或锪平符号。
高度h=3.5mm5 GB/T 4458.4；GB/T 16675.21996尺寸注法；沉孔或锪平深度符号。
高度h=3.5mm6 GB/T 4458.4；GB/T 16675.21996尺寸注法；埋头孔符号。
高度h=3.5mm序号符号名称 符号绘制尺度 应用示例 7 GB/T 157541995锥度符号或莫氏锥度注法。
高度h=3.5mm8 JB/T 5061定位支撑符号。
高度h=3.5mm9 JB/T 5061帮忙支撑符号。
高度h=3.5mm10 JB/T 5061帮忙支撑符号。
高度h=5mm11 GB/T 4459.51999中心孔符号。
高度h=3.5mm；高度H1=5mm。
12 JB/T 8555 热处理技术要求在零件图样上的暗示法子。
粗糙度符号的三角形部分为丈量点符号。
可随图形进行缩放。
汇编人：质管办尺度化管理员郑家贵8月25日机械制图基础知识一、.图线GB/T 4457.4 GB/T 174501998注：粗虚线和粗点画线的选用（1）两种粗线都用来指示零件上的某一部分有特殊要求。
但应用场合不尽相同。
粗虚线专门用于指示该概略有概略处理要求。
（概略处理包含镀（涂）覆、化学处理和冷作硬化处理。
）（2）粗点画线是限定规模的暗示线罕见于以下场合：a.限定局部热处理的规模（如上图）b.限定不镀（涂）规模（如下左图）c.限定形位公差的被测要素和基准要素的规模（如下右图）二、视图GB/T 174511998 GB/T 4458.11.按第一角法配置的六个基本视图2.局部视图1）按基本视图的配置形式配置2）按向视图的配置形式配置不要“向”字三、剖视图及剖面区域的暗示法GB/T 17452～174531998 GB/T 4458.6四、简化画法GB/T 16675.119961.管子1）可仅在端部画出部分形状，其余用细点画线画出其中心线2）可用与管子中心线重合的单根粗实线暗示。
机械制图标注常用符号(大全)
机械制图标注常用符号序号符号名称符号绘制标准应用示例1 GB/T 1182-2008基准符号。
涂黑三角形及中轴线可任意变换位置，方框和字母只允许水平放置不允许歪斜；方框外边的连线也只允许在水平或铅垂两个方向画出。
2 GB/T 4458.4-2003；标注正方形结构尺寸时在尺寸前面加注正方形符号。
高度h=3.5mm3 GB/T 4458.4-2003；标注弧长时在尺寸前面加注弧长符号。
高度h=R=3.5mm4 GB/T 4458.4-2003；GB/T 16675.2-1996尺寸注法；沉孔或锪平符号。
高度h=3.5mmGB/T 16675.2-1996 尺寸注法；沉孔或锪平深度符号。
高度h=3.5mm6GB/T 4458.4-2003； GB/T 16675.2-1996 尺寸注法； 埋头孔符号。
高度h=3.5mm机械制图尺寸标注常用标准符号序号 符号名称 符号绘制标准应用示例7GB/T 15754-1995 锥度符号或莫氏锥度注法。
高度h=3.5mm8JB/T 5061-2006 定位支撑符号。
高度h=3.5mm9JB/T 5061-2006 辅助支撑符号。
高度h=3.5mm10JB/T 5061-2006 辅助支撑符号。
高度h=5mm中心孔符号。
高度h=3.5mm；高度H1=5mm。
12 JB/T 8555-2008 热处理技术要求在零件图样上的表示方法。
粗糙度符号的三角形部分为测量点符号。
可随图形进行缩放。
汇编人：质管办标准化管理员郑家贵2011年8月25日机械制图基础知识一、.图线GB/T 4457.4-2002 GB/T 17450-1998注：粗虚线和粗点画线的选用（1）两种粗线都用来指示零件上的某一部分有特殊要求。
但应用场合不尽相同。
粗虚线专门用于指示该表面有表面处理要求。
（表面处理包括镀（涂）覆、化学处理和冷作硬化处理。
）（2）粗点画线是限定范围的表示线常见于以下场合：a.限定局部热处理的范围（如上图）b.限定不镀（涂）范围（如下左图）c.限定形位公差的被测要素和基准要素的范围（如下右图）二、视图GB/T 17451-1998 GB/T 4458.1-20021.按第一角法配置的六个基本视图2.局部视图1）按基本视图的配置形式配置2）按向视图的配置形式配置不要“向”字三、剖视图及剖面区域的表示法GB/T 17452～17453-1998 GB/T 4458.6-2002图形不对称时，移出断面不得画在中断处四、简化画法GB/T 16675.1-19961.管子1）可仅在端部画出部分形状，其余用细点画线画出其中心线2）可用与管子中心线重合的单根粗实线表示。
机械图纸常用符号
直线度（－）——是限制实际直线对理想直线直与不直的一项指标。
平面度——符号为一平行四边形，是限制实际平面对理想平面变动量的一项指标。
它是针对平面发生不平而提出的要求。
圆度（○）——是限制实际圆对理想圆变动量的一项指标。
它是对具有圆柱面（包括圆锥面、球面）的零件，在一正截面（与轴线垂直的面）内的圆形轮廓要求。
圆柱度（/○/）——是限制实际圆柱面对理想圆柱面变动量的一项指标。
它控制了圆柱体横截面和轴截面内的各项形状误差，如圆度、素线直线度、轴线直线度等。
圆柱度是圆柱体各项形状误差的综合指标。
线轮廓度（⌒）——是限制实际曲线对理想曲线变动量的一项指标。
它是对非圆曲线的形状精度要求。
面轮廓度——符号是用一短线将线轮廓度的符号下面封闭，是限制实际曲面对理想曲面变动量的一项指标。
它是对曲面的形状精度要求。
定向公差——关联实际要素对基准在方向上允许的变动全量。
定向公差包括平行度、垂直度、倾斜度。
平行度（‖）——用来控制零件上被测要素（平面或直线）相对于基准要素（平面或直线）的方向偏离0°的要求，即要求被测要素对基准等距。
垂直度（⊥）——用来控制零件上被测要素（平面或直线）相对于基准要素（平面或直线）的方向偏离90°的要求，即要求被测要素对基准成90°。
倾斜度（∠）——用来控制零件上被测要素（平面或直线）相对于基准要素（平面或直线）的方向偏离某一给定角度（0°～90°）的程度，即要求被测要素对基准成一定角度（除90°外）。
定位公差——关联实际要素对基准在位置上允许的变动全量。
定位公差包括同轴度、对称度和位置度。
同轴度（◎）——用来控制理论上应该同轴的被测轴线与基准轴线的不同轴程度。
机械制图标注常用符号大全
机械制图标注经常使用符号序号 符号名称 符号绘制尺度应用示例1GB/T 1182-2008 基准符号。
涂黑三角形及中轴线可任意变换位置，方框和字母只允许水平放置不允许歪斜；方框外边的连线也只允许在水平或铅垂两个方向画出。
2GB/T 4458.4-2003；标注正方形结构尺寸时在尺寸前面加注正方形符号。
高度h=3.5mm3GB/T 4458.4-2003；标注弧长时在尺寸前面加注弧长符号。
高度h=R=3.5mm4GB/T 4458.4-2003；GB/T 16675.2-1996 尺寸注法；沉孔或锪平符号。
高度h=3.5mm5GB/T 4458.4-2003；GB/T 16675.2-1996 尺寸注法；沉孔或锪平深度符号。
高度h=3.5mm6GB/T 4458.4-2003；GB/T 16675.2-1996 尺寸注法； 埋头孔符号。
高度h=3.5mm机械制图尺寸标注经常使用尺度符号序号符号名称符号绘制尺度应用示例7 GB/T 15754-1995锥度符号或莫氏锥度注法。
高度h=3.5mm8 JB/T 5061-2006定位支撑符号。
高度h=3.5mm9 JB/T 5061-2006辅助支撑符号。
高度h=3.5mm10 JB/T 5061-2006辅助支撑符号。
高度h=5mm11 GB/T 4459.5-1999中心孔符号。
高度h=3.5mm；高度H1=5mm。
12 JB/T 8555-2008 热处理技术要求在零件图样上的暗示方法。
粗糙度符号的三角形部分为丈量点符号。
可随图形进行缩放。
汇编人：质管办尺度化管理员郑家贵2011年8月25日机械制图基础知识一、.图线 GB/T 4457.4-2002 GB/T 17450-1998注：粗虚线和粗点画线的选用（1）两种粗线都用来指示零件上的某一部分有特殊要求。
但应用场合不尽相同。
粗虚线专门用于指示该概况有概况处理要求。
（概况处理包含镀（涂）覆、化学处理和冷作硬化处理。
机械图纸标注符号大全
机械图纸标注符号大全概述在机械制图中，使用标注符号对图纸进行标记和说明是十分重要的。
标注符号能够清晰地传达设计师的意图，提供给工人、技术人员等参考。
本文将介绍机械图纸中常见的标注符号，以便读者在制图过程中能够正确理解和使用这些符号。
尺寸标注符号尺寸标注符号用于标记零件的大小和几何形状，常见的尺寸标注符号包括：1.线性尺寸标注：用于表示直线的长度，如横线标注、竖线标注、波浪线标注等。
2.直径标注：用于表示圆形和圆柱体的直径，通常使用字符“∅”加上具体数值表示。
3.半径标注：用于表示圆形和圆柱体的半径，通常使用字符“R”加上具体数值表示。
4.角度标注：用于表示角度的大小，常用的符号有“°”、“′”和“″”。
5.倾斜标注：用于表示物体倾斜的角度和方向，常用的符号有一个带箭头的斜线。
表面质量标注符号表面质量标注符号用于表示零件表面的质量要求和处理方式，常见的表面质量标注符号包括：1.平面度标注：用于表示平面的偏差范围，通常使用字符“⒐”。
2.圆度标注：用于表示圆形的偏差范围，通常使用字符“Ⓡ”。
3.圆柱度标注：用于表示圆柱体表面的偏差范围，通常使用字符“Ⓒ”。
4.表面粗糙度标注：用于表示表面粗糙度，通常使用字符“Rz”加上具体数值表示。
5.倾斜度标注：用于表示表面倾斜度，通常使用字符“Ⓢ”。
运动标注符号运动标注符号用于表示零件之间的运动方式和相对位置，常见的运动标注符号包括：1.轴向标注：用于表示实线轴是零部件的旋转中心线。
2.辅助标注：用于表示辅助的轮廓线。
3.装配标注：用于表示零部件之间的相对位置，通常使用箭头来表示。
4.连接标注：用于表示零件之间的连接方式，如焊接、螺纹连接等。
5.移动标注：用于表示零部件之间的运动方式，如滑动、转动等。
标记符号标记符号用于对零件进行编号和标记，常见的标记符号包括：1.零件编号：用于对不同零部件进行编号，通常用整数表示。
2.零件名称：用于标记零部件的名称，通常位于图纸附图上方。
机械制图标注常用符号大全
机械制图标注常用符号标注弧长时在尺寸前面加注弧长符号。
高度h=R=3.5mm4 GB/T 4458.4-2003；GB/T 16675.2-1996 尺寸注法； 沉孔或锪平符号。
高度h=3.5mm5GB/T 4458.4-2003； GB/T 16675.2-1996 尺寸注法； 沉孔或锪平深度符号。
高度h=3.5mmGB/T 16675.2-1996 尺寸注法； 埋头孔符号。
高度h=3.5mm机械制图尺寸标注常用标准符号序号 符号名称 符号绘制标准 应用示例7GB/T 15754-1995 锥度符号或莫氏锥度注法。
高度h=3.5mm8JB/T 5061-2006 定位支撑符号。
高度h=3.5mm9JB/T 5061-2006 辅助支撑符汇编人：质管办标准化管理员郑家贵2011年8月25日机械制图基础知识一、.图线GB/T 4457.4-2002 GB/T 17450-1998注：粗虚线和粗点画线的选用（1）两种粗线都用来指示零件上的某一部分有特殊要求。
但应用场合不尽相同。
粗虚线专门用于指示该表面有表面处理要求。
（表面处理包括镀（涂）覆、化学处理和冷作硬化处理。
）（2）粗点画线是限定范围的表示线常见于以下场合：a.限定局部热处理的范围（如上图）b.限定不镀（涂）范围（如下左图）c.限定形位公差的被测要素和基准要素的范围（如下右图）二、视图GB/T 17451-1998 GB/T 4458.1-20021.按第一角法配置的六个基本视图2.局部视图1）按基本视图的配置形式配置2）按向视图的配置形式配置不要“向”字三、剖视图及剖面区域的表示法GB/T 17452～17453-1998 GB/T 4458.6-2002四、简化画法GB/T 16675.1-19961.管子1）可仅在端部画出部分形状，其余用细点画线画出其中心线2）可用与管子中心线重合的单根粗实线表示。
图形不对称时，移出断面不得画在中断处2.五、螺纹及螺纹紧固件表示法GB/T 4459.1-1995 GB/T 197-2003无论是外螺纹或内螺纹，在剖视或剖面图中的剖面线都应画到粗实线。
机加工机械图纸符号大全
机加工机械图纸符号大全机加工机械图纸符号是一种用于表示机械零件、工具及设备的图形符号。
在机械制图中，采用一定的符号方法来表示各种图形，可以简化制图工作和理解工件的形状尺寸和位置等信息。
在本文中，我们将系统地介绍机加工机械图纸符号的使用方法，让读者能够更加方便地制作和理解机械零件图纸。
机加工零件形状符号在机械制图中，通过使用各种形状符号来表示零件的不同形状特征。
下面列举了常见的几种形状符号的含义：直线直线是一条经过两点的线段，可以表示零件的边缘、划线等。
在机械图纸中，使用不同的直线符号表示直线的不同用途，包括：•一般实线：表示零件的边缘、中心线、轴线、等分线等；•长短线：表示待加工的区域或注释；•长短破线：表示零件的对称轴线和坐标系。
弧线弧线表示一段圆弧，通常用于表示圆形或弯曲表面的形状。
常见的弧线符号包括：•实线圆弧：表示圆弧的中心点、圆心角和圆弧方向；•短点划线圆弧：表示待加工的圆弧区域；•破折线圆弧：表示零件的圆弧表面或凸台。
曲线曲线也是一种表示弯曲表面的形状符号，通常与弧线一起使用。
曲线的符号比较多样，常见的有：•实线曲线：表示零件表面的连续弯曲部分；•破折线曲线：表示零件表面的锐角和边缘；•点线曲线：表示待加工面的曲线部分。
机加工图纸尺寸符号尺寸符号用于指定零件的尺寸特征，包括长度、宽度、直径、孔径、角度等。
在机械制图中，一般使用以下几种尺寸符号：直径符号直径符号是表示圆形零件的尺寸符号，通常用于表示轴、孔等部位。
直径符号分为内径和外径两种，符号形状也有区别，内径的符号是一个圆，外径的符号是一个斜线加上一个圆。
尺寸公差符号公差指的是零件尺寸与实际制造尺寸之间的偏差范围，即允许误差。
在机械制图中，使用公差符号来表示零件的尺寸公差，常见的符号包括：•上下箭头符号：用于表示尺寸公差的上限和下限；•矩形框符号：表示尺寸公差限制范围；•平行线符号：表示零件的公差带。
角度符号角度符号用于表示零件的角度尺寸，通常用于表示两个零件之间的夹角。
机械工程符号大全
机械工程符号大全1.纸幅面按尺寸大小可分为5种，图纸幅面代号分别为A0、A1、A2、A3、A4。
图框右下角必须要有一标题栏，标题栏中的文字方向为与看图方向一致。
2.图线的种类有粗实线、细实线、波浪线、双折线、虚线、细点划线、粗点划线、双点划线等八类。
3.图样中，机件的可见轮廓线用粗实线画出，不可见轮廓线用虚线画出，尺寸线和尺寸界线用细实线画出来，对称中心线和轴线用细点划线画出。
虚线、细实线和细点划线的图线宽度约为粗实线的1/3。
4.比例是指图中图形尺寸与实物尺寸之比。
5.比例1：2是指实物尺寸是图形尺寸的2倍，属于缩小比例。
6.比例2：1是指图形尺寸是实物尺寸的2倍，属于放大比例。
7.在画图时应尽量采用原值比例的比例，需要时也可采用放大或缩小的比例，其中1：2为缩小比例，2：1为放大比例无论采用那种比例图样上标注的应是机件的实际尺寸。
8.图样中书写的汉字、数字和字母，必须做到字体工整，笔画清楚，间隔均匀，排列整齐，汉字应用长仿宋体书写。
9.标注尺寸的三要素是尺寸界限、尺寸线、尺寸数字。
10.尺寸标注中的符号：R表示圆半径，ф表示圆直径，Sф表示球直径。
11.图样上的尺寸是零件的实际尺寸，尺寸以毫米为单位时，不需标注代号或名称。
12.标准水平尺寸时，尺寸数字的字头方向应向上；标注垂直尺寸时，尺寸数字的字头方向应朝左。
角度的尺寸数字一律按水平位置书写。
当任何图线穿过尺寸数字时都必须断开。
13.斜度是指斜线对水平线的倾斜程度，用符号∠表示，标注时符号的倾斜方向应与所标斜度的倾斜方向一致。
所标锥度方向一致。
14.符号“∠1：10”表示斜度1：10，符号“1：5”表示锥度1：5。
15.平面图形中的线段可分为已知线段、中间线段、连接线段三种。
它们的作图顺序应是先画出已知线段，然后画中间线段，最后画连接线段。
16.已知定形尺寸和定位尺寸的线段叫已知线段；有定形尺寸，但定位尺寸不全的线段叫中间线段；只有定形尺寸没有定位尺寸的线段叫连接线段。
看懂机械图纸上面的符号，必看！！！
看懂机械图纸上面的符号，必看模具图面常见符号的含义：M,MC ―― 铣SP ―――― 基准点H ―――热处理TYP ―――― 典型尺寸ELE ――镀铬RP ――――圆弧点DYE ――染黑CEN,CL ―― 中心线G ―――磨TAN ―――― 切点PG ――― 光学曲线磨THR ―――― 穿孔JG ――― 坐标磨BOTT ―――底面W/C,W ――线割TOP ―――― 顶面E,EDM―― 放电SYM ―――― 对称L ―――― 车T ――――― 厚度INT ――― 交点CB ――――沉孔C ―――― 倒角CLEAR ――― 间隙机械制图中常见的符号及意义：直度-一个条件，一个面元素或轴是一条直线。
平整度-是条件，表面有所有的元素在一个平面。
圆度-描述条件对革命的表面（圆柱，圆锥，球）在所有点的表面相交的任何飞机。
圆柱度-描述了一个条件的旋转面，使所有的点面距离相等，一个共同的旋转轴。
线轮廓度-是条件允许量相同的剖面变化，醚单边或双边，沿着一条线元素的特征。
面轮廓度-是条件允许量相同的剖面变化，醚单边或双边，上表面。
周围标志-表明公差适用于所有周围的部分表面。
倾斜度-是表面，轴，或中线，这是从某一特定角度基准平面或轴。
垂直度-条件是表面，轴，或线，这是90度的基准平面或基准轴平行度-一个表面，线，或轴，这是等距离的所有点，基准平面或轴。
位置公差-定义一个区域内的轴或中心平面的一个特点是允许不同的真正的（理论上精确）位置。
同心度-描述在其中一个条件的2个或更多的功能，在任何组合，有一个共同的旋转轴。
对称度 -是一种状况，其中一个功能（或功能）是处理有关对称中心平面基准特征。
跳动-是复合偏离理想形式的一部分表面上通过革命旋转（360度）的一部分，在基准轴全跳动-是同时复合控制所有表面元素在所有圆轮廓测量位置的部分是通过旋转360。
最大材料状态（三菱）-是条件的一部分功能其中包含的最高金额材料在规定的极限尺寸。

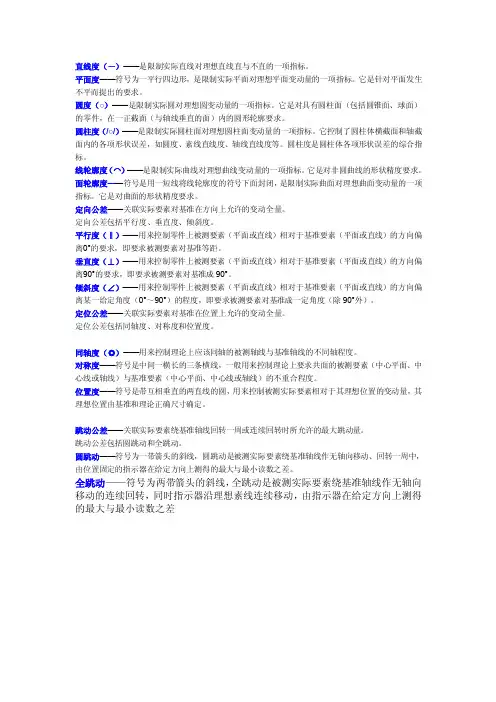

机械图纸常用符号
直线度（－）——是限制实际直线对理想直线直与不直的一项指标。
平面度——符号为一平行四边形，是限制实际平面对理想平面变动量的一项指标。
它是针对平面发生不平而提出的要求。
圆度（○）——是限制实际圆对理想圆变动量的一项指标。
它是对具有圆柱面（包括圆锥面、球面）的零件，在一正截面（与轴线垂直的面）内的圆形轮廓要求。
圆柱度（/○/）——是限制实际圆柱面对理想圆柱面变动量的一项指标。
它控制了圆柱体横截面和轴截面内的各项形状误差，如圆度、素线直线度、轴线直线度等。
圆柱度是圆柱体各项形状误差的综合指标。
线轮廓度（⌒）——是限制实际曲线对理想曲线变动量的一项指标。
它是对非圆曲线的形状精度要求。
面轮廓度——符号是用一短线将线轮廓度的符号下面封闭，是限制实际曲面对理想曲面变动量的一项指标。
它是对曲面的形状精度要求。
定向公差——关联实际要素对基准在方向上允许的变动全量。
定向公差包括平行度、垂直度、倾斜度。
平行度（‖）——用来控制零件上被测要素（平面或直线）相对于基准要素（平面或直线）的方向偏离0°的要求，即要求被测要素对基准等距。
垂直度（⊥）——用来控制零件上被测要素（平面或直线）相对于基准要素（平面或直线）的方向偏离90°的要求，即要求被测要素对基准成90°。
倾斜度（∠）——用来控制零件上被测要素（平面或直线）相对于基准要素（平面或直线）的方向偏离某一给定角度（0°～90°）的程度，即要求被测要素对基准成一定角度（除90°外）。
定位公差——关联实际要素对基准在位置上允许的变动全量。
定位公差包括同轴度、对称度和位置度。
同轴度（◎）——用来控制理论上应该同轴的被测轴线与基准轴线的不同轴程度。
对称度——符号是中间一横长的三条横线，一般用来控制理论上要求共面的被测要素（中心平面、中心线或轴线）与基准要素（中心平面、中心线或轴线）的不重合程度。
位置度——符号是带互相垂直的两直线的圆，用来控制被测实际要素相对于其理想位置的变动量，其理想位置由基准和理论正确尺寸确定。
