印刷电路板上常见电子元件符号含义
印刷电路板上常见电子元件符号含义
~ 1 ~
印刷电路板上常见电子元件符号含义
Sumzi Tech 20140610
R 电阻 C 电容 D 二极管
Q 或者VT 三极管 L 电感 F 保险管 T 变压器
U 或者IC 集成电路 S 开关
LED 发光二极管 K 继电器
GND 公共接地端 AC 交流 DC 直流 LS 蜂鸣器
J 短路线，跨线，跳线
X 或者Y 石英晶体振荡器（晶振）
N 或者IC 六端光电耦合器或者四端光电耦合器
左图中的BLDC 代表无刷直流电机，MA 、MB 、MC 代表三组电机线圈。
编号定义说明：
在电路板上常常见到R107、C118、Q102、D202等编号，一般情况下，第一个字母标识器件类别，第二个是数字，表示电路功能编号，如“1”表示主板电路，“2”表示电源电路等等，这是由电路设计者自行确定的；第三、四位表示该器件在该电路板上同类器件的序号。
R117：主板上的电阻，序号为17 T101：主板上的变压器 SW102：开关
LED101：发光二极管 LAMP ：(指示)灯
Q104(E,B,C)：晶体三极管，E ：发射极，B ：基极，C ：集电极。
常见电气元件的符号及代号
常见电气元件的符号及代号电气元件是指用于构成电路的各种器件和元器件，常用的电气元件包括电阻、电容、电感、开关、二极管、三极管等。
每种电气元件都有自己独特的符号和代号，用于在电路图中标记和表示元件的种类和属性。
下面将介绍常见电气元件的符号及代号。
1.电阻电阻是电流通过时产生电压降的元件，通常用直线表示，如图1所示。
它的代号通常用R表示，后面加上一个数字，表示电阻的阻值，单位是欧姆(Ω)。
2.电容电容是储存电荷的元件，通常用两个平行的线段表示，中间有一个箭头指向其中一条线段，如图2所示。
它的代号通常用C表示，后面加上一个字母，表示电容的大小或精度。
3.电感电感是具有储存能量的元件，通常用一个卷曲的线圈表示，如图3所示。
它的代号通常用L表示，后面加上一个字母或数字，表示电感的大小或特性。
4.开关开关是控制电流通断的元件，通常用一个带有活动连接点的折线表示，如图4所示。
它的代号通常用S表示，后面加上一个字母或数字，表示开关的类型或功能。
5.二极管二极管是具有单向导电特性的元件，通常用一个带有箭头的三角形表示，箭头指向导电方向，如图5所示。
它的代号通常用D表示，后面加上一个字母或数字，表示二极管的类型或特性。
6.三极管三极管是具有放大或开关功能的元件，通常用一个带有三根电极的箭头表示，如图6所示。
它的代号通常用Q表示，后面加上一个字母和数字，表示三极管的类型或特性。
7.变压器变压器是用于变换交流电压的元件，通常用两个互相耦合的线圈表示，如图7所示。
它的代号通常用T表示，后面加上一个字母或数字，表示变压器的变比或特性。
8.保险丝保险丝是用于保护电路的过载和短路的元件，通常用一个带有“F”字母的正方形表示，如图8所示。
它的代号通常用F表示，后面加上一个字母或数字，表示保险丝的额定电流或特性。
9.电源电源是提供电力供应的元件，通常用一个带有“V”字母的圆圈表示，如图9所示。
它的代号通常用V表示，后面加上一个字母或数字，表示电源的电压或特性。
电路板上字母识别大全
电路板上字母识别大全电路板上的字母识别对于电子设备的维修和维护非常重要。
在电路板上，字母标识通常用于指示元件的型号、数值或者功能。
因此，正确识别电路板上的字母对于维修人员来说至关重要。
本文将介绍电路板上常见的字母标识及其对应的含义，希望能够对大家有所帮助。
A 代表电流单位安培（Ampere），或者表示某个电子元件的型号中的第一个字母。
B 代表电池（Battery），或者表示某个电子元件的型号中的第二个字母。
C 代表电容（Capacitor），或者表示某个电子元件的型号中的第三个字母。
D 代表二极管（Diode），或者表示某个电子元件的型号中的第四个字母。
E 代表电动势（Electromotive force），或者表示某个电子元件的型号中的第五个字母。
F 代表频率（Frequency），或者表示某个电子元件的型号中的第六个字母。
G 代表接地（Ground），或者表示某个电子元件的型号中的第七个字母。
H 代表霍尔效应（Hall Effect），或者表示某个电子元件的型号中的第八个字母。
I 代表电流（Current），或者表示某个电子元件的型号中的第九个字母。
J 代表联接器（Connector），或者表示某个电子元件的型号中的第十个字母。
K 代表开关（Switch），或者表示某个电子元件的型号中的第十一个字母。
L 代表电感（Inductor），或者表示某个电子元件的型号中的第十二个字母。
M 代表电机（Motor），或者表示某个电子元件的型号中的第十三个字母。
N 代表负极（Negative），或者表示某个电子元件的型号中的第十四个字母。
O 代表输出（Output），或者表示某个电子元件的型号中的第十五个字母。
P 代表功率（Power），或者表示某个电子元件的型号中的第十六个字母。
Q 代表晶体管（Transistor），或者表示某个电子元件的型号中的第十七个字母。
R 代表电阻（Resistor），或者表示某个电子元件的型号中的第十八个字母。
pcb电路板元件符号图解
pcb电路板元件符号图解PCB（Printed Circuit Board）电路板是电子设备中最常见的电路连接方式之一，广泛应用于电子产品中。
在PCB设计中，元件符号图是一种标准化的图形表示方法，用于表示电路板上的各种元件。
本文将为您详细解析常见的PCB电路板元件符号图。
一、电源符号电源符号是电路板中最常见的元件符号之一，它用来表示电路板上的电源接口。
一般情况下，电源符号使用一个带有加号和减号的长方形或箭头来表示，加号表示正极，减号表示负极。
二、电阻符号电阻符号用来表示电路中的电阻器元件，根据电阻的不同性质可以分为水平电阻（水平一字型的符号）和可变电阻（带有箭头的符号）。
电阻器元件是通过阻碍电流流动来限制电路中电流的大小。
三、电容符号电容符号用来表示电路中的电容器元件，根据电容器的不同性质可以分为固定电容（一个带有平行线的符号）和可变电容（两个半圆弧的符号）。
电容器元件通过存储电荷来储存电能。
四、电感符号电感符号用来表示电路中的电感元件，一般用一个带有螺线的符号来表示。
电感元件通过电磁感应原理将电能转换为磁能并储存起来。
五、二极管符号二极管符号用来表示电路中的二极管元件，一般为三角形或箭头形状。
二极管元件具有单向导电性，将电流限制在一个方向上。
六、晶体管符号晶体管符号用来表示电路中的晶体管元件，一般为带有三个箭头的符号。
晶体管元件是一种用来放大和开关电路信号的半导体元件。
七、集成电路符号集成电路符号用来表示电路中的集成电路元件，一般为带有多个连接点的长方形。
集成电路元件是在一个小芯片上集成了多个电子元件，具有较高的集成度和功能。
八、继电器符号继电器符号用来表示电路中的继电器元件，一般为一个带有开关箭头的长方形。
继电器元件是一种用来控制大电流电路的小电流开关元件。
总结：以上是常见的PCB电路板元件符号图解，通过对这些符号的了解，您可以更好地理解和分析电路板中的元件连接关系。
在进行PCB设计时，合理使用这些符号可以提高设计效率和准确性。
电工元器件符号大全及作用
电工元器件符号大全及作用电工元器件符号是电气工程中用于图纸、电路图和电气设备上标示电工元器件的符号，它们有着特定的形状和图案，用来代表不同种类的元器件，方便电气工程师和电气技术人员识别和理解。
在电路图中，电工元器件符号可以分为被动元器件和主动元器件两大类。
被动元器件常见的有电阻、电感、电容等，主动元器件则包括二极管、晶体管、集成电路等。
下面将对一些常见的电工元器件符号及其作用进行详细的介绍。
1.电阻电阻是电学元件中最基本的被动元件之一，它的作用是限制电流的流动，并且能够将电能转化为热能。
电路图中电阻的符号一般是一个波浪线，代表着电阻器的形状。
有时也可以用一个长方形代表电阻。
2.电感电感是另一种被动元件，它的作用是存储磁场能量，抵抗电流的变化。
电路图中电感的符号通常是一个卷绕的线圈。
3.电容电容是电气元件中的另一种被动元件，它能够存储电能，并且可以对电路中的电压进行平滑。
电路图中电容的符号一般是两条平行的线段。
4.二极管二极管是主动元件中的一种，它可以把交变电压变成直流电压。
二极管的符号通常是一个三角形，表示晶体管的外形。
5.晶体管晶体管也是一种主动元件，主要用于放大和开关电路。
在电路图中晶体管的符号常常是一个由箭头和线组成的结构，代表着晶体管的结构。
6.电源电源是电气设备中最重要的组成部分之一，它的作用是将外部的电能转化为设备所需的电能。
在电路图中电源的符号通常是一个圆圈，代表电源的正负极。
7.电感线圈电感线圈是一种用电流产生磁场的元件，在电路图中通常表示为一个由多个圈组成的图案，代表线圈的形状。
8.开关开关是电路中用来控制电流通断的元件，电路图中常用一个直角形代表开关。
9.传感器传感器是一种用来感测和探测物理量的元件，在电路图中通常用一个表示感测过程的符号，如一个带箭头的圆圈。
10.定时器定时器是一种能够进行时间控制和计时的元器件，它在电路图中常用一个方块代表。
11.航向器航向器是一种用来定位和导航的设备，电路图中其符号一般是一组特定的标记符号。
pcb常用元器件符号

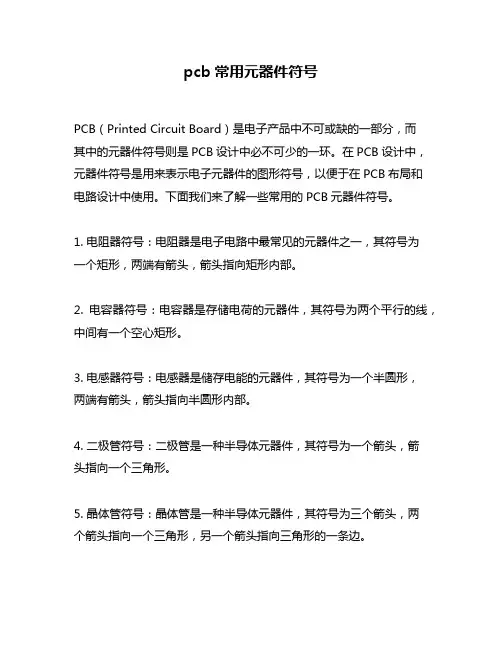

pcb常用元器件符号
PCB（Printed Circuit Board）是电子产品中不可或缺的一部分，而
其中的元器件符号则是PCB设计中必不可少的一环。
在PCB设计中，元器件符号是用来表示电子元器件的图形符号，以便于在PCB布局和电路设计中使用。
下面我们来了解一些常用的PCB元器件符号。
1. 电阻器符号：电阻器是电子电路中最常见的元器件之一，其符号为
一个矩形，两端有箭头，箭头指向矩形内部。
2. 电容器符号：电容器是存储电荷的元器件，其符号为两个平行的线，中间有一个空心矩形。
3. 电感器符号：电感器是储存电能的元器件，其符号为一个半圆形，
两端有箭头，箭头指向半圆形内部。
4. 二极管符号：二极管是一种半导体元器件，其符号为一个箭头，箭
头指向一个三角形。
5. 晶体管符号：晶体管是一种半导体元器件，其符号为三个箭头，两
个箭头指向一个三角形，另一个箭头指向三角形的一条边。
6. 集成电路符号：集成电路是一种集成了多个电子元器件的芯片，其符号为一个矩形，矩形内部有多个小方块。
7. 电源符号：电源是提供电能的元器件，其符号为一个圆形，中间有一个加号和一个减号。
8. 开关符号：开关是控制电路通断的元器件，其符号为一个矩形，中间有一个斜线，表示开关状态。
以上是PCB常用元器件符号的简单介绍，当然还有很多其他的元器件符号，如三极管、场效应管、变压器等等。
在PCB设计中，正确使用元器件符号可以使电路设计更加清晰明了，避免出现错误和混淆。
因此，对于PCB设计者来说，熟练掌握各种元器件符号是非常重要的。
各元器件符号及作用
各元器件符号及作用元器件是电子电气产品中不可或缺的基本部件，它们以特定的符号来表示和使用。
下面是一些常见元器件的符号及其作用的详细描述：1.电源：电源是提供电流和电压的设备，可以产生直流或交流电。
它通常用一个直线和一个表示电流或电压的正负符号来表示。
2.电池：电池是一种存储电能的设备，它通常由一个正极（长线）和一个负极（短线）组成。
3.开关：开关用于控制电路的通断状态。
通常用一个加粗的实线表示。
4.电阻器：电阻器用于限制电流的流动。
它通常由一个波浪线表示。
5.电容器：电容器用于存储电荷。
它通常由两个平行的线和一个中间的波浪线组成。
6.钨丝灯：钨丝灯是一种用于提供光照的元器件。
它通常由一个波浪线和一个斜线表示。
7.二极管：二极管是一种只允许电流在一个方向上流动的元器件。
它通常由一个三角形和一个加号表示。
8.晶体管：晶体管是一种用于放大和控制电流的元器件。
它通常由一个长方形和三个线表示。
9.三极管：三极管是一种特殊的晶体管，用于放大电流。
它通常由两个三角形和一个角指向线表示。
10.继电器：继电器是一种用于控制大电流或高电压的开关。
它通常由一个长方形和一个中间的波浪线表示。
11.电感器：电感器用于存储电能，并通过电磁感应产生电压。
它通常由两个平行的线圈表示。
12.传感器：传感器用于检测和感知环境条件。
它通常由一个带有箭头的圆圈表示。
13.运放：运放是一种放大电压的电子元器件。
它通常由一个实线三角形和一个加号表示。
14.电压正负极性：正极用加号（+）表示，负极用减号（-）表示。
15.电路连接点：电路连接点通常用交叉的实线表示。
这些符号是电子电路图中最基本和常用的元器件符号，它们帮助工程师和技术人员理解和交流电子电路的设计和原理。
需要注意的是，不同国家或组织可能有稍微不同的符号表示方法，但大致上是相似的。
电路图中常见的元件符号及代表的元件类型
电路图中常见的元件符号及代表的元件类型在电路图中，通常使用各种符号来表示不同的元件类型。
以下是一些常见的电路符号和元件类型：1.电池电源：表示电路中的电源，符号中的“+”和“-”分别代表正极和负极。
2.开关：表示用来控制和断开电路的开关，默认状态为开。
开关有许多种类型，包括普通开关、双刀双掷开关等，其符号形状可能略有不同。
3.灯泡：表示电路中的灯泡，其符号中包括了电阻、电容等元件，代表了灯泡的电阻和发光特性。
4.电阻器：表示一个用来限制电路中电流流动的电阻器，其符号中包括直线和箭头，箭头指向阻值较大的一侧。
5.电容器：表示一个用来存储电荷的电容器，其符号通常为两个平行的板子，中间有一个带电箭头代表电容器的正极。
6.二极管：代表最常见的半导体元件，用于整流、保护等各种情况。
7.三极管：表示一种常见的三端半导体器件，一般用于放大、开关等作用。
8.晶体管：表示一种非常重要的半导体器件，通常用于放大、开关等作用，并且功能远比三极管强大。
其符号中也通常包括了三个电极。
9.集成电路：集成电路是将多个电子元件集成在一块衬底上，完成一定的电路或系统功能的微型电子部件。
它采用一定的工艺，把一个电路中所需的晶体管、电阻、电容和电感等元件及布线互连一起，制作在一小块或几小块半导体晶片或介质基片上，然后封装在一个管壳内，成为具有所需电路功能的微型结构。
10.保险丝：保险丝是一种保护电路的装置，当电路电流超过一定值时，保险丝会熔断以保护电路。
其符号通常为一个熔断的线条。
11.变压器：变压器是一种改变电压的装置，通过磁场耦合原理实现电能的传递。
其符号通常为一个“T”字形。
此外，还有许多其他类型的元件和符号，如电容、电感、继电器、接触器等等。
不同的国家和行业标准也可能有不同的符号和表示方法。
电路板上的电子元件代表符号
电路板上的电子元件代表符号电流表 PA电压表 PV有功电度表 PJ无功电度表 PJR频率表 PF二极管 CR三极管 Q相位表 PPA最大需量表(负荷监控仪) PM 功率因数表 PPF有功功率表 PW无功功率表 PR无功电流表 PAR声信号 HA光信号 HS指示灯 HL二极管指示灯 DS 红色灯 HR绿色灯 HG黄色灯 HY蓝色灯 HB白色灯 HW连接片 XB插头 XP插座 XS端子板 XT电线,电缆,母线 W直流母线 WB插接式(馈电)母线 WIB 电力分支线 WP照明分支线 WL应急照明分支线 WE电力干线 WPM照明干线 WLM应急照明干线 WEM滑触线 WT合闸小母线 WCL控制小母线 WC信号小母线 WS闪光小母线 WF事故音响小母线 WFS 预告音响小母线 WPS 电压小母线 WV事故照明小母线 WELM 避雷器 F熔断器 FU快速熔断器 FTF跌落式熔断器 FF限压保护器件 FV电容器 C电力电容器 CE正转按钮 SBF反转按钮 SBR停止按钮 SBS紧急按钮 SBE 试验按钮 SBT复位按钮 SR限位开关 SQ接近开关 SQP手动控制开关 SH时间控制开关 SK液位控制开关 SL湿度控制开关 SM压力控制开关 SP速度控制开关 SS温度控制开关,辅助开关 ST 电压表切换开关 SV电流表切换开关 SA整流器 U芯片 U可控硅整流器 UR控制电路有电源的整流器 VC 变频器 UF变流器 UC逆变器 UI电动机 M异步电动机 MA同步电动机 MS直流电动机 MD绕线转子感应电动机 MW 鼠笼型电动机 MC电动阀 YM电磁阀 YV防火阀 YF排烟阀 YS电磁锁 YL跳闸线圈 YT合闸线圈 YC气动执行器 YPA,YA电动执行器 YE发热器件(电加热) FH照明灯(发光器件) EL空气调节器 EV 电加热器加热元件 EE 感应线圈,电抗器 L 励磁线圈 LF消弧线圈 LA滤波电容器 LL电阻器,变阻器 R排阻 RA/RN电位器 RP继电器 K热敏电阻 RT光敏电阻 RL压敏电阻 RPS接地电阻 RG放电电阻 RD启动变阻器 RS频敏变阻器 RF限流电阻器 RC光电池,热电传感器 B 压力变换器 BP温度变换器 BT速度变换器 BV时间测量传感器 BT1,BK 液位测量传感器 BL温度测量传感器 BH,BM 电容 C排容 CP整流电路 CR。
pcb常用元器件符号
PCB常用元器件符号概述在电子电路设计和制造领域，Printed Circuit Board（印刷电路板，简称PCB）是一种非常重要的元器件。
PCB上常用的元器件符号则是指代具体的电子元器件。
本文将详细介绍PCB常用元器件符号的含义和使用方法。
PCB常用元器件符号介绍1. 电源和电池•电源符号（Vcc）电源符号通常用Vcc表示，代表电路中的正电源引脚。
•地线符号（GND）地线符号通常用GND表示，代表电路中的地线引脚。
该符号连接到电路的负电源引脚。
2. 电阻•固定电阻符号固定电阻的符号通常为一个矩形框，两端有两个相互连接的平行横线，代表电阻的两个连接点。
•可变电阻符号可变电阻的符号基本与固定电阻相同，但在顶部添加一个箭头，表示电阻可以根据需要进行调节。
3. 电容•电容符号电容的符号通常为一个矩形框，两端有两个相互连接的垂直线，并且两线之间有一空隙。
4. 电感•电感符号电感的符号通常为一个弯曲的线，两端有两个相互连接的线，代表电感的两个连接点。
5. 二极管•普通二极管符号普通二极管的符号为一个箭头指向一个三角形，箭头指向的一端为正极，三角形的一侧为负极。
•Zener二极管符号 Zener二极管的符号与普通二极管相同，但在箭头顶部添加一条水平线。
6. 三极管•NPN三极管符号 NPN三极管的符号为一个箭头指向一个纽扣形状，箭头指向的一端为发射极，另一端为基极，纽扣形状为集电极。
•PNP三极管符号 PNP三极管的符号与NPN三极管相同，但箭头和纽扣形状翻转。
7. 晶体管•N沟道MOSFET符号 N沟道MOSFET的符号为一个箭头指向一个直线，箭头指向的一端为源极，直线上方为栅极，直线下方为漏极。
•P沟道MOSFET符号 P沟道MOSFET的符号与N沟道MOSFET相同，但箭头和直线翻转。
8. 集成电路•集成电路符号集成电路的符号为一个长方形框，表示芯片的外部包装，内部有多个引脚，表示芯片的输入和输出。
电路板字母代表的含义
电路板字母代表的含义在电子设备制造和维修领域，电路板上的各种字母和数字代表着不同的元件、连接方式或功能，通过这些标识，工程师和技术人员可以更加方便地识别和理解电路板的设计和结构。
下面将介绍一些常见的电路板字母代表的含义：R字母“R”通常代表电阻（Resistor）在电路板上。
电阻是一种用来限制电流流动的元件，它的作用是调节电路中的电压和电流。
在电路图中，电阻通常用R加数字表示，例如R1、R2等。
C字母“C”代表电容（Capacitor），电容是一种储存电荷的元件，它可以在电路中存储和释放电能。
电容通常用C加数字表示，例如C1、C2等。
L字母“L”代表电感（Inductor），电感是一种储存能量的元件，它可以通过磁场的变化来储存和释放能量。
电感通常用L加数字表示，例如L1、L2等。
D字母“D”代表二极管（Diode），二极管是一种具有单向导电性质的元件，它可以只允许电流在一个方向流动。
二极管常用于整流、波形修正和保护电路中。
Q字母“Q”代表晶体管（Transistor），晶体管是一种用来放大或开关电路的半导体元件，它可以控制电流的流动。
晶体管在电子设备中起到非常关键的作用。
U字母“U”通常代表集成电路（Integrated Circuit）或芯片，集成电路是将多个电子元件集成在一个芯片上的电路。
在电路板上，U通常表示一个独立的IC。
除了上述常见的字母代表元件外，电路板上还存在着许多其他字母和符号，它们代表着各种不同的元件、连接方式或功能。
通过学习和理解这些字母的含义，我们可以更好地理解电子设备的工作原理和结构，帮助我们更好地设计和维修电路板。
以上就是一些常见的电路板字母代表的含义，希望对您有所帮助。
如果您对电子电路领域感兴趣，可以继续深入学习相关知识，掌握更多关于电路板的知识和技能。
pcb板上的元件的符号功能特点
pcb板上的元件的符号功能特点PCB（Printed Circuit Board，印制电路板）是现代电子设备中不可或缺的组成部分，它作为电子元器件的基底，承载着电路的传导和连接功能。
而在PCB板上，各种元件通过特定的符号来表示其功能和特点，本文将对几种常见的元件符号进行介绍。
1. 电阻器电阻器是一种用于控制电路中电流流动和电压分布的元件。
在PCB 板上，电阻器通常用矩形框表示，两端带有平行的线段，线段与水平线相连。
它的功能是提供阻力，限制电流流动的程度。
不同电阻器的阻值会通过标注在符号中，通常用Ω代表单位欧姆。
2. 电容器电容器是一种用于储存电荷和稳定电压的元件，它由两个电极和介质组成。
在PCB板上，电容器通常用两个平行的线段表示，两线段之间还有一段弧线连接它们。
电容器的功能是存储电荷，并且可以随电压的变化而改变电荷量。
电容器的单位常用法拉（Farad）表示。
3. 电感器电感器是一种产生自感电动势和阻碍电流变化的元件。
在PCB板上，电感器通常用一个带有不同数量的线圈的矩形框来表示，线圈内部通过一个斜线连接。
电感器的功能是通过电流变化产生磁场和电动势，用于滤波和频率选择。
电感器的单位是亨利（Henry）。
4. 二极管二极管是一种具有单向导电性的元件，它可以将电流流向一定方向，而阻止电流流向相反方向。
在PCB板上，二极管通常用一个带有箭头的三角形表示，箭头指向导通方向。
二极管的功能是将交流电转换为直流电，用于整流、调制和开关等方面。
5. 晶体管晶体管是一种用于放大和控制电流的元件，在现代电子设备中应用广泛。
在PCB板上，晶体管通常用一个三角形和一个交叉线表示，三角形表示控制极，交叉线表示发射极和基极。
晶体管的功能是根据控制电流的大小来放大输入信号，并将其输出。
晶体管有不同的类型，如双极型、场效应型等。
6. 集成电路集成电路是一种将多个电子元件集成在一个芯片上的元件，它在现代电子设备中起着至关重要的作用。
电路板上的字母的含义是什么代号你知道吗
电路板上的字母的含义是什么代号你知道吗
Rx是电阻，在电路图里有很多电阻，按序号排，R1，R2...
Cx是无极性电容，电源输入端抗干扰电容
IC集成电路模块
Ux是IC(集成电路元件)
Kx是不同厂商的元件库定义不同
Tx是测试点(工厂测试用)
Spk1是Speaker(蜂鸣器，喇叭)
Qx是三极管
Jx是Jack(比如Audio Jack)
Y1不同厂商的元件库定义不同
此外，还有CEx-电解电容，CNx-排容(好几个电容在一起)，RNx-排阻，CONx-连接器，Dx-Diode(二极管)，Hx-孔，JPx-Jumper，Lx-电感/磁珠，LEDx-发光二极管，Xx-晶振。
各个厂商都有自己的元件库，画电路图时的元件都从库里抓来的(大厂)，对于一些不常见的，比如CON，JP，各个厂商的定义也会有所不同
R(电阻)
FS(保险管)
RTH(热敏电阻)
CY(Y电容：高压陶瓷电容，安规)
CX(X电容：高压薄膜电容，安规)
D(二极管)
C(电容)
Q(晶体管)
ZD(稳压二极管)
T(变压器)。
电路板元器件的的字母表示
电路板元器件的的字母表示
电路板上的元器件通常使用字母进行表示，这些字母代表不同
的元器件类型或功能。
以下是常见的电路板元器件的字母表示：
1. R 代表电阻器（Resistor），电路中用来限制电流、降低电压、分压或者作为信号调节的元件。
2. C 代表电容器（Capacitor），用来存储电荷、滤波、隔直、耦合、延时等功能。
3. L 代表电感（Inductor），用来储存磁能，隔交、耦合、延
时等功能。
4. D 代表二极管（Diode），用来控制电流方向，实现整流、
限流、开关等功能。
5. Q 代表晶体管（Transistor），用来放大、开关、稳压、振
荡等功能。
6. U 代表集成电路（Integrated Circuit），包括各种功能的
集成电路芯片，如放大器、逻辑门、微处理器等。
7. F 代表保险丝（Fuse），用来保护电路，一旦电流超过额定值，保险丝会熔断。
这些字母表示通常会与元器件的编号结合在一起，比如R1代表
第一个电阻器，C2代表第二个电容器，以此类推。
除了上述元器件外，还有一些其他元器件类型也有特定的字母表示，如变压器（T）、振荡器（XO）、传感器（S）等。
这些字母表示在电子元器件的命名
和标注中起着非常重要的作用，有助于工程师和技术人员准确识别
和使用不同类型的元器件。
电子元器件符号大全
电子元器件符号大全电子元器件符号是电子工程师在设计电路图时经常会用到的一种标识符号，它能够准确地表示各种电子元器件的类型和功能。
在电路图中，正确使用电子元器件符号不仅可以使电路图更加清晰易懂，还可以帮助工程师更快速地理解电路结构和工作原理。
因此，掌握电子元器件符号的含义和使用方法对于电子工程师来说是非常重要的。
1. 电阻。
电阻是电子电路中常用的一种元件，它的符号通常用一个波浪线来表示，类似于字母“R”。
在电路图中，电阻的符号通常会标注其阻值，以便工程师在设计电路时能够准确选择合适的电阻元件。
2. 电容。
电容是另一种常见的电子元器件，它的符号通常用两条平行的线段来表示，类似于字母“C”。
在电路图中，电容的符号通常会标注其电容值和极性，以便工程师在设计电路时能够正确地接入电容元件。
3. 电感。
电感是一种能够储存电能的元件，它的符号通常用一个螺线圈来表示，类似于字母“L”。
在电路图中，电感的符号通常会标注其电感值和极性，以便工程师在设计电路时能够正确地接入电感元件。
4. 二极管。
二极管是一种常用的半导体元件，它的符号通常用一个三角形和一条箭头来表示。
在电路图中，二极管的符号通常会标注其正负极性，以便工程师在设计电路时能够正确地接入二极管元件。
5. 晶体管。
晶体管是一种用于放大和开关的半导体元件，它的符号通常用三个箭头和一条直线来表示。
在电路图中，晶体管的符号通常会标注其引脚编号和极性，以便工程师在设计电路时能够正确地接入晶体管元件。
6. 集成电路。
集成电路是一种将多个电子元器件集成在一起的元件，它的符号通常用一个长方形和多条线来表示。
在电路图中，集成电路的符号通常会标注其引脚编号和功能，以便工程师在设计电路时能够正确地接入集成电路元件。
7. 电源。
电源是电子电路中提供电能的元件，它的符号通常用一个圆圈和一条线来表示。
在电路图中，电源的符号通常会标注其电压和极性，以便工程师在设计电路时能够正确地接入电源元件。
电路板上的电子元件代表符号
电压表PV有功电度表PJ无功电度表PJR频率表PF二极管CR三极管 Q相位表PPA最大需量表(负荷监控仪) PM 功率因数表PPF有功功率表PW无功功率表PR无功电流表PAR声信号HA光信号HS指示灯HL二极管指示灯 DS红色灯HR绿色灯HG黄色灯HY蓝色灯HB白色灯HW插头XP插座XS端子板XT电线,电缆,母线W直流母线WB插接式(馈电)母线WIB 电力分支线WP照明分支线WL应急照明分支线WE电力干线WPM照明干线WLM应急照明干线WEM滑触线WT合闸小母线WCL控制小母线WC信号小母线WS闪光小母线WF事故音响小母线WFS 预告音响小母线WPS 电压小母线WV事故照明小母线WELM熔断器FU快速熔断器FTF跌落式熔断器FF限压保护器件FV电容器C电力电容器CE正转按钮SBF反转按钮SBR停止按钮SBS紧急按钮SBE试验按钮SBT复位按钮SR限位开关SQ接近开关SQP手动控制开关SH时间控制开关SK液位控制开关SL湿度控制开关SM压力控制开关SP速度控制开关SS温度控制开关,辅助开关ST电压表切换开关SV电流表切换开关SA整流器U芯片 U可控硅整流器UR控制电路有电源的整流器VC 变频器UF变流器UC逆变器UI电动机M异步电动机MA同步电动机MS直流电动机MD绕线转子感应电动机MW鼠笼型电动机MC电动阀YM电磁阀YV防火阀YF排烟阀YS电磁锁YL跳闸线圈YT合闸线圈YC气动执行器YPA,YA电动执行器YE发热器件(电加热) FH 照明灯(发光器件) EL 空气调节器EV电加热器加热元件EE 感应线圈,电抗器L励磁线圈LF消弧线圈LA滤波电容器LL电阻器,变阻器R排阻 RA/RN电位器RP继电器 K热敏电阻RT光敏电阻RL压敏电阻RPS接地电阻RG放电电阻RD启动变阻器RS频敏变阻器RF限流电阻器RC光电池,热电传感器B 压力变换器BP温度变换器BT速度变换器BV时间测量传感器BT1,BK 液位测量传感器BL温度测量传感器BH,BM 电容 C排容 CP整流电路CR。
各种电子元件符号_各种电子元件符号
各种电子元件符号_各种电子元件符号电子元件符号是电路图中用来表示不同组成部分的标准化标志。
在电子工程中，标准化的符号被广泛接受，因为它可以保证不同工程师之间的通用性和理解度。
本文将要介绍常见的电子元件符号，让大家更好地了解电子元器件的组成和使用。
1. 电源符号电源符号通常由长条和短条组成，长条代表正极，短条代表负极。
在直流电源中，长条在上，短条在下；在交流电源中，它们是一条交错的线，但是是没有规则去判断正负，必须确定。
2. 电池符号电池通常由几个电池单元组成，这种线条是带有叉号的。
一个叉号代表一个电池单元，并按照单元数量排放，如两个电池单元就有两个叉号。
3. 电容图符号电容图符号是一个矩形，两端都带有垂直于矩形的箭头。
箭头指向外侧代表正极，指向内侧代表负极，即电容器的极性。
4. 电阻图符号电阻图符号就像一个波浪形，表示电子无法通过金属而必须随着波浪行进。
波浪的起点和终点是其两个端点，分别代表电阻器的输入和输出。
5. 电磁铁符号电磁铁通常用一个圆圈表示，中央有一个叉号表示铁芯。
圆圈的上下两边各有一个对称的空心方框，表示通电时铁片可以吸住底部墙上的钉子或其他金属物品。
6. 二极管图符号二极管是一个矩形，一侧有个三角形箭头，代表正极。
另一侧则是一条斜线，代表负极。
7. 晶体管图符号晶体管的图符号是一个平行四边形，内部有两个箭头，分别指向一个小三角形和一个小圆圈，分别代表集电极和发射极。
8. 三极管图符号三极管的图符号是一个左侧有三个箭头的圆形，箭头从左边开始，分别指向一对另外两个箭头。
左侧的箭头是基极，右侧上方和下方的箭头是集电极和发射极。
9. 电感图符号电感符号是一个圆形，由两个图形组成。
一个较小的圆形，代表铁芯；一个较大的圆形，则代表电感器的线圈。
总之，各种电子元件的符号是标准的，用于电子工程界的通用性标志。
这种标准化意味着一旦您学会了电子元器件的符号，就可以不论在哪里或与不同的工程师共事而无需困扰。
线路板(通常简称PCB)上常用元件符号标准化
附页：线路板（通常简称PCB）上常用元件符号标准化a代表在线路板上此处为一电阻元件，n为任一自然数，如R1、R23等。
b、代表在线路板上此处为一无极性电容元件，n为任一自然数，如C1、C23等。
c、代表在线路板上此处为一电解电容，标有“+”一端为电容n为任一自然数，如C7、C15等。
d、代表在线路板上此处为一个二极管，右侧方框内竖线表示二极管此端为负极，应与二极管上的色环一致，n为任一自然数，如VD1、VD9等。
e、代表在线路板上此处为一个三极管，其方向为靠近突出部e极或按符号标注确定，n为任一自然数，如T1、T9等。
f或代表在线路板上此处为一熔断保险或自复熔丝，无方向性，n为任一自然数，如F1、F9等。
g、代表在线路板上此处为插针，n为一自然数，如I1、I3等。
h、代表在线路板上此处为集成电路或集成电路插座，插装方向应与符号标注一致，不能装反，n为任一自然数，如U1、U10等。
i代表在线路板上此处为一连接器，方形焊盘为第一引脚，不能插反，n为任一自然数，如XS1等。
j代表在线路板上此处为一扁线插座，其方形焊盘为第一引脚，不能插反，n为任一自然数，如XS1等。
K代表在线路板上此处为一继电器，线圈引脚与触点脚距有时此处也使用集成电路插座焊接，然后将继电器插到插座上，一定要注意方向，n为任一自然数，如K1,K9等。
l、代表在线路板上此处为一发光管，标有“+”的一端为发光管的正极，不能插反，n为任一自然数，如HL1、HL9等。
m、代表在线路板上此处为一变压器，N1为初级，N2为次级，不能装反，n为任一自然数，如T1、T2等。
n代表在线路板上此处为一电感，无方向，n为任一自然数，如L1、L2等。
o、代表在线路板上此处应装一电位器，n为任一自然数，如R1、R2等。
p代表在线路板上此处应装一稳压二极管，方框内的竖线表示二极管的负极，不能装反，n为任一自然数，如VZ1等。
q代表在线路板上此处为一数码管（单8或双8），G为绿色，R为红色，注意引脚应与线路板上相对应,n为任一自然数，如LED1、LED10等。
电路板上面的英文都是什么意思？
电路板上面的英文都是什么意思？
谢谢悟空小秘书！
PCB板上一般标注元器件名、测试点信号名称、端子信号名称、公司名等。
常规元器件命名方式为元器件英文缩写序列号。
如C20表示元件为电容，序列号20。
下面说一下，常见元件缩写：
R-resistor，电阻。
C-capacitor，电容。
其中电解电容也会标注为E(electrolytic)。
L-inductor，电感。
D-diode，二极管。
Z-Zener diode，齐纳二极管，也就是通常说的稳压管。
Q-一般为三极管，MOS管等器件。
U/IC-集成芯片。
F-fuse，保险丝。
OP-opticalcoupler，光耦。
J/CN-接插件。
T-Transformer，变压器。
XT/Y-晶振。
除了以上器件标识，还有信号标识。
如
输入输出端子信号表识。
这些标志用于标注端子的用途。
跳接头信号标识。
这些注释信号的选择。
测试点信号标识。
测试点标识用于表示重要信号，便于调试。
PCB板上的注释信息基本上就是以上内容。
目前常用的PCB绘图软件有protel、altium designer、pads等，只要勤加练习，绘图并不是很难。
电路板上的电子元件代表符号
电压表PV有功电度表PJ无功电度表PJR频率表PF二极管CR三极管 Q相位表PPA最大需量表(负荷监控仪) PM 功率因数表PPF有功功率表PW无功功率表PR无功电流表PAR声信号HA光信号HS指示灯HL二极管指示灯 DS红色灯HR绿色灯HG黄色灯HY蓝色灯HB白色灯HW插头XP插座XS端子板XT电线,电缆,母线W直流母线WB插接式(馈电)母线WIB 电力分支线WP照明分支线WL应急照明分支线WE电力干线WPM照明干线WLM应急照明干线WEM滑触线WT合闸小母线WCL控制小母线WC信号小母线WS闪光小母线WF事故音响小母线WFS 预告音响小母线WPS 电压小母线WV事故照明小母线WELM熔断器FU快速熔断器FTF跌落式熔断器FF限压保护器件FV电容器C电力电容器CE正转按钮SBF反转按钮SBR停止按钮SBS紧急按钮SBE试验按钮SBT复位按钮SR限位开关SQ接近开关SQP手动控制开关SH时间控制开关SK液位控制开关SL湿度控制开关SM压力控制开关SP速度控制开关SS温度控制开关,辅助开关ST电压表切换开关SV电流表切换开关SA整流器U芯片 U可控硅整流器UR控制电路有电源的整流器VC 变频器UF变流器UC逆变器UI电动机M异步电动机MA同步电动机MS直流电动机MD绕线转子感应电动机MW鼠笼型电动机MC电动阀YM电磁阀YV防火阀YF排烟阀YS电磁锁YL跳闸线圈YT合闸线圈YC气动执行器YPA,YA电动执行器YE发热器件(电加热) FH 照明灯(发光器件) EL 空气调节器EV电加热器加热元件EE 感应线圈,电抗器L励磁线圈LF消弧线圈LA滤波电容器LL电阻器,变阻器R排阻 RA/RN电位器RP继电器 K热敏电阻RT光敏电阻RL压敏电阻RPS接地电阻RG放电电阻RD启动变阻器RS频敏变阻器RF限流电阻器RC光电池,热电传感器B 压力变换器BP温度变换器BT速度变换器BV时间测量传感器BT1,BK 液位测量传感器BL温度测量传感器BH,BM 电容 C排容 CP整流电路CR。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
~ 1 ~
印刷电路板上常见电子元件符号含义
Sumzi Tech 20140610
R 电阻 C 电容 D 二极管
Q 或者VT 三极管 L 电感 F 保险管 T 变压器
U 或者IC 集成电路 S 开关
LED 发光二极管 K 继电器
GND 公共接地端 AC 交流 DC 直流 LS 蜂鸣器
J 短路线，跨线，跳线
X 或者Y 石英晶体振荡器（晶振）
N 或者IC 六端光电耦合器或者四端光电耦合器
左图中的BLDC 代表无刷直流电机，MA 、MB 、MC 代表三组电机线圈。
编号定义说明：
在电路板上常常见到R107、C118、Q102、D202等编号，一般情况下，第一个字母标识器件类别，第二个是数字，表示电路功能编号，如“1”表示主板电路，“2”表示电源电路等等，这是由电路设计者自行确定的；第三、四位表示该器件在该电路板上同类器件的序号。
R117：主板上的电阻，序号为17 T101：主板上的变压器 SW102：开关
LED101：发光二极管 LAMP ：(指示)灯
Q104(E,B,C)：晶体三极管，E ：发射极，B ：基极，C ：集电极。
