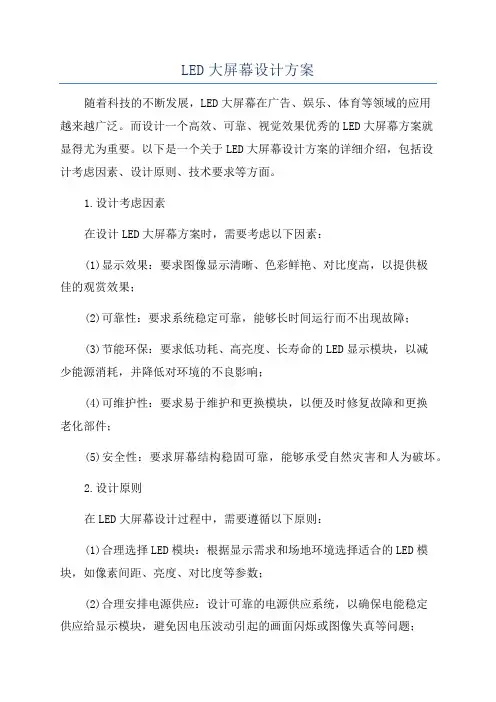

LED大屏设计方案

LED显示屏设计方案

1、施工方案概述

1.1工程概况

LED多媒体信息屏系统是一个集计算机网络技术、多媒体视频控制技术和超大规模集成电路综合应用技术于一体的大型的电子信息显示系统，具有多媒体、多途径、可实时传送的高速通信数据接口和视频接口。

计算机网络技术的使用使显示信息制作、处理、存储和传输更加安全、迅速、可靠。采用网络系统控制技术，可以和用户的计算机网络联网。

1.2 工程特点

系统使用了网络控制技术，实现对系统配电和使用环境完全自动化的监控，使系统更趋于现代化，使用更加方便、安全、可靠。

系统使用了视、音频控制技术，可以对各种不同的视频和音频信号源的输入进行统一控制和管理。

1.3 工程施工流程表

2、主要步骤及施工方法

为确保该工程保质、保量、按时竣工，必须做好该项目的施工部署。

2.1施工现场组织机构

2.2项目管理机构的主要职能：

项目组织按照管理层和作业层分开设置，项目管理层为项目经理部，主要行使计划、组织、指挥、协调、控制和对外联络管理职能，项目作业层为专业施工队（班），在项目部的统一领导下，按照项目总体计划安排组织工程施工。

项目经理部各职能部门按相应业务采取直线式管理。

施工作业由专业施工队（班）进行。

项目部管理层对作业层的指挥主要以指令行使计划安排为主，对各个专业施

工的衔接以统筹计划指令解决。

2.3施工准备

我公司收到中标通知书后，立即由项目经理组织项目部相关人员，分项或同时进行如下工作安排。

1)现场勘察

进行现场勘察，与图纸、招标清单等进行对照，以便确定最终施工图。

2)图纸会审

联系甲方、监理、总包、装饰等工地现场有关单位，尽快完成图纸会审工作。图纸会审一般由甲方组织，监理主持，由设计单位和在场施工单位、协作单位参加，多方进行图纸会审。图纸会审时，施工单位根据现场勘察以及甲方对该项目的实际需求，提出对设计图纸的疑问和建议；最后在统一认识的基础上，对所探讨的问题逐一地做好记录，由监理形成“图纸会审纪要”，由建设单位正式行文，参加单位共同会签、盖章，作为设计文件并与技术文件一起用于指导施工的依据，以及建设单位与施工单位进行工程估算的依据。

图纸会审完成即提交开工报告，办理建筑材料报验。

3)物资器械准备

材料、构（配）件、订制品、机具和设备是保证施工顺利进行的物资基础，这些物资的准备工作必须在工程开工之前完成。根据各种物资的需要量计划，分别落实货源，安排运输和储备，使其满足连续施工的要求。物资准备工作主要包括建筑材料的准备；构（配）件和制品的加工准备，建筑安装机具的准备和生产工艺设备的准备。

4)施工材料准备

主要是根据施工预算进行分析，按照施工进度计划要求，按材料名称、规格、使用时间等进行汇总，编制出材料需要量计划，为施工备料、确定仓库、场地堆放所需的面积的组织运输等提供依据，必要时搭建临时仓库。

5)安装机具的准备

根据各子系统的技术方案和合同进度要求，安排施工进度，确定施工机械的类型、数量和进场时间，确定施工机具的供应办法和进场后的存放地点和方式，编制建筑安装机具的需要量计划，为组织运输，确定堆场面积等提供依据。

6)技术交底

设计人员与施工队进行技术交底，由设计人员向施工队阐明要点、难点、各系统工程的注意事项，组织施工人员学习设计方案并熟识施工图，所有参与人员签名记录备案。

2.4 根据工艺流程图，我司分以下步骤进行施工：基建部分、屏体安

装部分、布线部分、调试培训部分；

2.4.1 基建部分：

结构示意图：

侧视图：

基础型钢制作、安装：

1 基础型钢制作：

按图纸要求预制加工基础型钢架，并刷好防锈漆。

2 基础型钢安装：

按施工图纸所标位置，将预制好的基础型钢架放在预留铁件上，水准仪或水平找平、找正。找平过程中，需用垫片的地方最多不能超过三片。然后，将基础型钢架、预留铁件、垫片用电焊焊牢，基础型钢顶部宜超过地面 10mm。（基础型

钢安装允许偏差见下表）

基础型钢安装的允许偏差：

2.4.2 屏体安装部分：

LED 显示系统安装：

显示单元安装；

结构单元安装；

低压电源安装；

信号电缆等其它必备的配套设备安装；

2.4.2.2 LED 显示屏构架安装要求：

仔细阅读施工图，测量、放线确定构架各柱、梁型钢的准确位置；

用电焊或螺栓固定安装好各柱、梁型钢构架；

构架应找正、找平，同层横档在同一个水平面上，高低偏差应小于 5mm；

构架的接地焊完以后应进行第二次补充刷漆；

2.4.2.3 LED 显示屏构架制作、安装：

LED 显示屏构架按设计要求选用标准的钢材制作。

LED 显示屏构架制作要求：

钢材应无扭曲现象，下料误差在5mm 之内，切口应平直、光滑、无卷边、毛刺；

构架要求钻孔时应采用台钻钻孔，严禁使用电气焊割孔；

构架焊接要求应牢固、无焊渣并在刷油漆前磨到光滑程度；

2.4.2.4 LED 显示屏控制系统安装：

屏体内部控制系统含：数据接收卡、数据播放盒、多功能监控卡等；需做好绝缘处理，后加装专用支架。

2.4.3 布线部分：

2.4.

3.1、强电施工、线缆规格及接地防雷

电缆规格：电缆为RVV 3*6平方

金属套管暗敷设：

1金属套管暗敷设应按图布置，宜沿最近路线敷设，并减少弯曲。

2 钢管的弯曲半径不小于 6D。埋设在地下时，弯曲半径不小于 10D。弯扁度不大于管外径的1/10。

3 基础型钢与地线连接:

基础型钢安装完毕后，将室外扁钢分别引入室内(与变压器安装地线配合)与基础型钢的两端焊牢，焊接面为扁钢宽度的二倍。然后将基础型钢刷两遍灰漆。

4 防雷与接地

为保证 LED 显示屏系统安全地运行，本系统的相关设备均应具备相应的防雷保护措施。

接地要求：

LED 显示屏系统各终端设备的金属外壳应可靠接地；

所有机柜和机架应可靠接地；

所有金属电缆防护管应可靠接地；

控制中心的工作接地均采用综合接地系统，接地电阻不大于1Ω。

接地线敷设要求：

扁钢敷设前应调直，煨弯不得过死，直线上下不应有明显弯曲，并应立放。每个电气装置的接地单独与接地干线相连接。可拆卸部分采用镀锌螺栓连接，其接触面应平整，连接应紧密。接地干线在不同的两点及以上与接地网相连接。2.4.3.2、弱电施工、线缆规格及信号防雷

配线及电缆敷设

配线：根据设计图及模块的功率合理的选择导线。

弱电的敷设分为光纤接入和模块内部布线

光纤的敷设施工序：

光纤检查—光纤穿管敷设—绝缘测试—短路测试---光端盒---光纤融合—绑扎—接入屏幕控制设备
