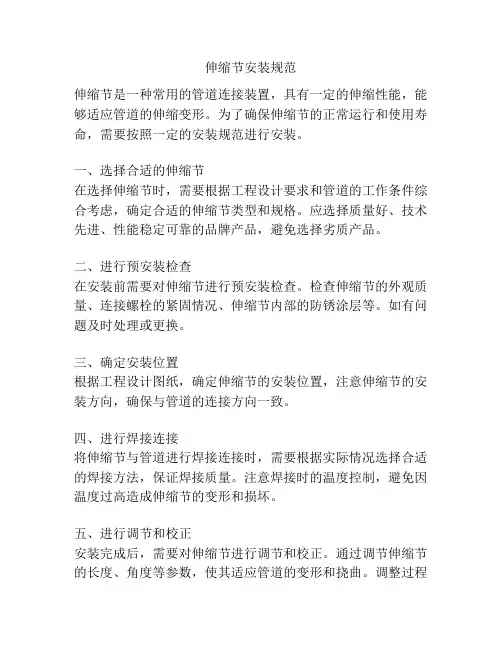

伸缩节安装规范
伸缩节安装规范伸缩节是一种常用的管道连接装置，具有一定的伸缩性能，能够适应管道的伸缩变形。
为了确保伸缩节的正常运行和使用寿命，需要按照一定的安装规范进行安装。
一、选择合适的伸缩节在选择伸缩节时，需要根据工程设计要求和管道的工作条件综合考虑，确定合适的伸缩节类型和规格。
应选择质量好、技术先进、性能稳定可靠的品牌产品，避免选择劣质产品。
二、进行预安装检查在安装前需要对伸缩节进行预安装检查。
检查伸缩节的外观质量、连接螺栓的紧固情况、伸缩节内部的防锈涂层等。
如有问题及时处理或更换。
三、确定安装位置根据工程设计图纸，确定伸缩节的安装位置，注意伸缩节的安装方向，确保与管道的连接方向一致。
四、进行焊接连接将伸缩节与管道进行焊接连接时，需要根据实际情况选择合适的焊接方法，保证焊接质量。
注意焊接时的温度控制，避免因温度过高造成伸缩节的变形和损坏。
五、进行调节和校正安装完成后，需要对伸缩节进行调节和校正。
通过调节伸缩节的长度、角度等参数，使其适应管道的变形和挠曲。
调整过程中要注意力度的控制，避免损坏伸缩节。
六、进行密封检查安装完成后，需要对伸缩节的密封性进行检查。
使用适当的检测方法，如密封试验等，确保伸缩节的密封性能达到要求，避免泄漏现象的发生。
七、进行防腐涂装安装完成后，需要对伸缩节进行防腐涂装，保护伸缩节的表面不受腐蚀和氧化。
选择合适的防腐涂料，涂装均匀、完整，避免涂料流淌、起皮等现象。
八、进行定期检查和维护安装完成后，需要定期对伸缩节进行检查和维护。
包括检查伸缩节的连接螺栓是否紧固、零部件的磨损情况、防锈涂层的状况等。
如有问题及时处理或更换。
以上是伸缩节安装的一般规范，具体安装方法还需要根据具体的产品规格和工程要求进行调整。
在安装过程中，应尽量遵守相关标准和规程，确保伸缩节的正常运行和使用寿命。
桥架伸缩节安装方法
桥架伸缩节安装方法一、引言桥架伸缩节是桥梁工程中的重要组成部分，用于解决桥梁在不同温度下由于热胀冷缩引起的伸缩变形问题。
正确的安装方法对于确保桥梁的安全和稳定至关重要。
本文将全面、详细、完整地探讨桥架伸缩节的安装方法。
二、桥架伸缩节的分类桥架伸缩节根据其结构和材料的不同，可以分为以下几类： 1. 金属伸缩节 2. 橡胶伸缩节 3. 钢筋混凝土伸缩节三、桥架伸缩节的安装步骤正确的安装步骤是保证桥架伸缩节功能正常发挥的关键。
下面将详细介绍桥架伸缩节的安装步骤：1. 准备工作在进行桥架伸缩节的安装前，需要进行以下准备工作： - 确定安装位置和数量 - 准备所需的材料和工具 - 对安装区域进行清理和平整2. 安装基础在安装桥架伸缩节之前，需要先进行基础的安装： 1. 按照设计要求，在桥梁两侧挖掘基础坑，并进行加固处理。
2. 在基础坑中铺设混凝土基础板，并确保基础板平整牢固。
3. 安装桥架伸缩节安装桥架伸缩节的步骤如下： 1. 将桥架伸缩节的托座放置在基础板上，并进行固定。
2. 将伸缩节的金属梁或橡胶垫放置在托座上，并确保平整。
3. 根据设计要求，将桥架伸缩节的伸缩部分进行安装，确保其能够自由伸缩。
4. 对桥架伸缩节进行调整，使其能够适应桥梁的伸缩变形。
5. 进行伸缩节的固定，确保其不会因外力的作用而移动。
4. 安装检查安装完成后，需要进行安装的检查和测试，以确保桥架伸缩节的安装质量： 1. 检查桥架伸缩节的固定是否稳固，是否存在松动现象。
2. 进行伸缩节的伸缩测试，检查其是否能够自由伸缩，并记录伸缩量。
3. 检查桥架伸缩节与桥梁结构的连接处是否存在问题，是否能够承受设计荷载。
四、桥架伸缩节的维护与保养桥架伸缩节的维护与保养对于延长其使用寿命和保证桥梁的安全至关重要。
以下是桥架伸缩节的维护与保养方法：1. 定期检查定期检查桥架伸缩节的固定情况、伸缩性能和连接处的磨损情况，发现问题及时修复。
2. 清洁保养定期清洁桥架伸缩节及其周围环境，防止杂物积聚和腐蚀。
伸缩节安装方法
伸缩节安装方法
伸缩节是一种用于管道或设备连接处的专用连接器，具有良好的伸缩性和承压性能。
以下是伸缩节的安装方法：
1. 检查伸缩节的型号和规格是否与管道或设备相匹配，确保安装时不会出现尺寸不符的情况。
2. 清理管道或设备连接口的杂物和污垢，确保连接口的平整干净。
3. 将伸缩节的两端分别插入管道或设备的连接口中，确保插入的深度适当。
4. 使用专用的扳手或扳手工具，将伸缩节两端的螺栓或法兰连接紧固。
根据具体情况，可采用交替顺序紧固的方法，确保连接紧密且均匀。
5. 检查连接是否牢固，无松动和漏气现象。
可以使用压力测试仪器对连接进行检测，确保安装质量符合要求。
6. 如需调整伸缩节的长度或角度，可松开螺栓或法兰连接，进行适当的调整，并再次紧固螺栓或法兰。
7. 保持伸缩节的表面清洁，并定期检查连接是否松动或损坏，及时进行维修或更换。
注意：安装伸缩节时应遵循相关标准和规范，不得使用过大力
气或使用不符合要求的工具。
如有需要，可向专业人士咨询或请专业人员进行安装。
伸缩节安装方法
伸缩节安装方法伸缩节是一种常见的机械连接器，主要用于连接管道、导管或其他相关设备，以适应不同的长度或角度变化。
安装伸缩节的方法与具体的设备和使用环境有关，下面将介绍一些常用的安装方法。
首先，要确保伸缩节的选型是合适的，包括尺寸、材料和工作压力等。
选择适合的伸缩节可以确保连接的可靠性和安全性。
在安装伸缩节之前，需要仔细检查管道或设备的连接口是否符合要求，确保其平整、无凹凸或损坏。
如果有问题，需要及时修复。
安装伸缩节时，首先需要将其两端与要连接的管道或设备对准，并确保其与之连接的部分干净、无杂质。
然后，根据伸缩节的类型和结构，选择合适的连接方法。
一种常见的连接方式是法兰连接。
首先，将伸缩节的法兰与管道或设备的法兰对准，并用螺栓将其固定。
在固定螺栓时，需要按照交叉对角的原则进行，以确保连接的均匀和牢固。
然后，根据需要，调整伸缩节的长度或角度，使其适应实际需求。
另一种连接方式是螺纹连接。
在安装时，需要确保伸缩节两端的螺纹与管道或设备的螺纹对应，并用适当的工具拧紧。
拧紧时需要注意力度，既不能过紧导致损坏，也不能过松导致漏水或松动。
除了以上的连接方式，还有一些特殊的伸缩节安装方法。
例如，某些伸缩节可以使用挤压或拉伸的方式进行安装，以适应管道或设备的变化。
这种安装方法需要根据实际情况进行调整，并确保连接的牢固和可靠。
在安装完成后，还需要进行测试和检查，以确保伸缩节的连接效果和工作性能。
可以使用压力测试仪器对连接进行压力测试，检查是否有泄露或其它问题。
同时，还要注意观察伸缩节在工作过程中是否存在异常情况，如松动、变形或损坏等。
总之，安装伸缩节是一项关键的工作，需要仔细操作和合理安排。
通过选择合适的伸缩节、正确安装、测试和检查，可以确保连接的可靠性和安全性，并延长设备的使用寿命。
希望本文对您有所帮助。
伸缩节安装方法
伸缩节安装方法一、准备工作1、安装伸缩节之前，需要对管道进行检查，确保管道的安装位置和尺寸符合设计要求。
同时，还需要检查伸缩节的型号和规格是否与设计要求相符，以及伸缩节的外观是否有损坏或者变形的情况。
2、检查伸缩器的所有活动部件不得被外部部件卡住或限制，并保证每个活动部件的正常运动。
3、在安装位置上，根据伸缩节的尺寸和重量，使用合适的支架或吊具固定伸缩节，确保其稳定且垂直。
二、安装方法1、根据设计要求和现场实际情况，确定伸缩节的安装位置，并进行标记。
在安装伸缩节的位置上，需要留出足够的安装和调整空间，以便后续的安装和维护。
2、安装时要保证伸缩节的轴线与管道轴线保持一致，避免出现偏移或者变形的情况。
3、伸缩节安装时要注意伸缩节的伸缩方向，确保伸缩节能够正常工作。
4、将伸缩器放置在管道上，确保与管道紧密贴合。
用螺丝刀将螺丝拧紧，固定伸缩器在管道上。
5、根据需要添加密封圈或其他配件，确保连接处密封良好。
安装完成后，需要对伸缩节进行检查，确保安装质量和密封性。
6、在连接完成后，根据实际情况，适当调整伸缩节的位置和角度，以保证其能够自由伸缩，同时不受到过大的外力约束。
三、注意事项1、在安装过程中要注意保护伸缩器，避免刮伤或挤压变形。
2、在拧紧螺丝时要适度用力，避免过度拧紧导致损坏。
3、在连接管道前应确保管道内部清洁，没有杂物和污垢。
4、在安装完成后应进行压力测试，确保管道连接处没有泄漏现象。
5、定期检查伸缩节的连接部位是否紧固，是否有漏水、渗漏或变形等情况。
如发现异常，及时采取修复或更换措施。
6、在进行维护和检修时，应注意安全操作，避免伸缩节突然伸缩或发生意外。
使用合适的工具和保护设备，确保操作人员的安全。
水管伸缩节安装方法
水管伸缩节安装方法水管伸缩节是一种用于连接水管的重要配件，它可以在不同的压力、温度和振动条件下进行伸缩，从而保护水管免受应力和破坏。
为了确保水管伸缩节的正常工作和使用寿命，正确的安装方法非常重要。
本文将介绍水管伸缩节的安装方法，以帮助您更好地了解和掌握它的使用技巧。
一、安装前准备在安装水管伸缩节之前，需要进行一些准备工作。
首先，应检查水管伸缩节的型号、规格和数量是否符合设计要求。
其次，应检查水管伸缩节的材料、密封性能和可靠性是否符合要求。
最后，应检查水管伸缩节的工作条件、周围环境和安装位置是否合适。
如果有不合适的地方，应及时进行调整和处理。
二、安装步骤1.清理水管应将水管的两端清理干净，去除污垢、油脂和杂物，以确保水管伸缩节的连接部分干净、平整和无异物。
2.安装法兰然后，将水管伸缩节的法兰部分与水管的法兰部分对齐，用螺栓和螺母将它们紧密连接起来。
在拧紧螺栓和螺母时，应将力分散均匀，避免局部过紧或过松。
3.连接管道接下来，将水管伸缩节与管道的连接部分进行连接。
在连接管道时，应注意选择合适的密封材料，如橡胶垫片、聚四氟乙烯垫片等，以确保连接处的密封性能。
4.固定支架安装完成后，应对水管伸缩节进行固定支架，以避免其受到外界的影响和振动。
支架的材料和结构应根据实际情况进行选择和设计。
5.检查测试应对水管伸缩节进行检查测试，以确保连接处的密封性能、伸缩性能和耐压性能都符合要求。
在测试过程中，应注意安全防护和操作规范，避免发生安全事故。
三、注意事项在安装水管伸缩节时，应注意以下几点：1.安装前应进行材料和规格的检查，确保符合设计要求；2.安装时应注意连接部分的清洁和平整，避免出现异物和凹凸不平的情况；3.安装时应注意力的分散均匀，避免局部过紧或过松；4.安装后应对水管伸缩节进行固定支架，避免其受到外界的影响和振动；5.安装完成后应进行检查测试，确保连接处的密封性能、伸缩性能和耐压性能都符合要求。
水管伸缩节的安装方法是一个细致、耐心和技术含量较高的过程。
热力管道伸缩器
热力管道伸缩器热力管道伸缩器也称伸缩节、膨胀节、补偿器。
热力管道伸缩器在一定范围内可轴向伸缩,也能在一定的角度内克服管道对接不同轴向而产生的偏移,能极大的方便阀门管道的安装与维修。
热力管道伸缩器由一个波纹管和结构件组成,主要用于吸收轴向位移而不能承受波纹管压力推力的膨胀节.。
热力管道伸缩器能够补偿吸收管道轴向、横向、角向热变形；起到吸收设备振动对管道的影响；吸收地震、地陷对管道的变形量。
安装注意事项1、安装前松开压盘螺栓，将伸缩器拉长至安装长度，然后对角法拧紧螺栓，切勿压偏。
2、CS热力管道伸缩器应安装在管道的直线段上两个固定支架之间，为保证伸缩器正常伸缩并防止拉脱，应没有导向支架及档件。
3、热力管道伸缩器为优质钢材制造，热力管道伸缩器使用温度为150℃－300℃。
热力管道伸缩器压力范围为1MPa、1.6MPa。
4、安装热力管道伸缩器前应先松开压盘螺栓，将热力伸缩器拉到安装长度后用对角法拧紧压盘螺栓，切勿压偏，然后，连接两端产品。
5、热力伸缩器应安装在管道直线上两个固定支架之间，以防拉脱。
技术参数公称通径DN 伸缩量最小长度Lmin 最大长度Lmax 安装长度L40 250 400 650 52550 250 400 650 52565 250 420 670 54580 250 420 670 545100 250 435 685 560125 250 435 685 560150 250 435 685 560200 260 460 720 590250 260 460 720 590300 270 490 760 625350 270 490 760 625 400 280 520 800 660 450 280 520 800 660 500 300 550 850 700 600 310 570 880 725 700 320 605 925 765 900 330 640 970 805 1000 350 700 1050 875 1200 360 740 1100 920 1400 370 780 1150 965 1600 380 820 1200 1010。
不锈钢伸缩节安装使用方法(一)
不锈钢伸缩节安装使用方法(一)不锈钢伸缩节安装使用1. 什么是不锈钢伸缩节？不锈钢伸缩节是一种可以在管道系统中起到补偿、吸收振动和承受压力变化等作用的管道连接件。
它由不锈钢材料制成，具有耐腐蚀、耐高温和耐磨损的特点。
2. 安装不锈钢伸缩节的方法安装不锈钢伸缩节需要按照以下步骤进行：•步骤一：选择合适的伸缩节型号根据管道系统的工作压力、温度、管径和介质等参数，选择适合的不锈钢伸缩节型号。
确保伸缩节能满足系统的需求。
•步骤二：准备安装材料和工具准备相应的安装材料，如螺栓、垫片等，并准备好所需的工具，如扳手、电钻等。
•步骤三：测量管道长度使用测量工具测量管道的长度，以确定伸缩节的安装位置。
•步骤四：安装伸缩节将伸缩节安装在管道中，确保伸缩节两端与管道连接良好。
根据伸缩节型号，使用相应的安装方法，如螺栓固定或焊接等。
•步骤五：调整伸缩节上述步骤完成后，根据实际需要，调整伸缩节的长度和角度，使其能够充分发挥其功能。
3. 不锈钢伸缩节的使用注意事项在使用不锈钢伸缩节时，需要注意以下事项：•注意伸缩节的工作压力和温度范围不锈钢伸缩节有一定的工作压力和温度范围，超出范围使用可能导致伸缩节失效或损坏，因此需要根据实际情况选择合适的型号和材料。
•定期检查和维护定期检查伸缩节的连接情况和密封性能，避免因连接松弛或密封不良导致泄漏和故障。
如发现问题，及时进行维修或更换。
•注意介质的腐蚀性不锈钢伸缩节虽然耐腐蚀，但某些特殊介质下可能仍会发生腐蚀，需要选用适当的材料或采取防腐措施。
•注意管道的振动和变形在管道系统中，伸缩节一般承担吸收振动和补偿变形的作用，但如果管道振动过大或变形超过伸缩节的补偿能力，可能会导致伸缩节损坏，需要采取相应措施。
4. 总结不锈钢伸缩节作为管道系统中重要的连接件，具有很大的作用。
正确选择和安装不锈钢伸缩节，合理使用和维护，能够提高管道系统的稳定性和可靠性，延长设备的使用寿命。
因此，在管道工程中，我们应该重视不锈钢伸缩节的安装和使用。
补偿器（膨胀节）安装和使用要求
补偿器（膨胀节）安装和使用要求一.补偿器简介：补偿器习惯上也叫膨胀节，或伸缩节。
由构成其工作主体的波纹管（一种弹性元件）和端管、支架、法兰、导管等附件组成。
补偿器属于一种补偿元件。
利用其工作主体波纹管的有效伸缩变形，以吸收管线、导管、容器等由热胀冷缩等原因而产生的尺寸变化，或补偿管线、导管、容器等的轴向、横向和角向位移。
也可用于降噪减振。
在现代工业中用途广泛。
二.补偿器作用：补偿器也称伸缩器、膨胀节、波纹补偿器。
补偿器分为：波纹补偿器、套筒补偿器、旋转补偿器、方形自然补偿器等几大类型，其中以波纹补偿器较为常用，主要为保障管道安全运行，具有以下作用：1.补偿吸收管道轴向、横向、角向热变形。
2.波纹补偿器伸缩量，方便阀门管道的安装与拆卸。
3.吸收设备振动，减少设备振动对管道的影响。
4.吸收地震、地陷对管道的变形量。
三.关于轴向型、横向型和角向型补偿器对管系及管架设计的要求（一）轴向型补偿器1、安装轴向型补偿器的管段，在管道的盲端、弯头、变截面处，装有截止阀或减压阀的部们及侧支管线进入主管线入口处，都要设置主固定管架。
主固定管架要考虑波纹管静压推力及变形弹性力的作用。
推力计算公式如下：Fp=100*P*AFp-补偿器轴向压力推（N），A-对应于波纹平均直径的有效面积（cm2），P-此管段管道最高压力（MPa）。
轴向弹性力的计算公式如下：Fx=f*Kx*XFX-补偿器轴向弹性力（N），KX-补偿器轴向刚度（N/mm）；f-系数，当“预变形”（包括预变形量△X=0）时，f=1/2，否则f=1。
管道除上述部位外，可设置中间固定管架。
中间固定管架可不考虑压力推力的作用。
2、在管段的两个固定管架之间，仅能设置一个轴向型补偿器。
3、固定管架和导向管架的分布推荐按下图配置。
管道伸缩节安装方法
管道伸缩节安装方法一、前期准备在进行管道伸缩节的安装之前，需要进行一些前期准备工作，包括：检查管道系统的设计图纸和规格书，了解管道系统的压力、温度等参数；选择合适的伸缩节型号和材质；清理管道系统，确保其干净无杂物。
二、安装伸缩节1. 安装位置确定首先需要确定伸缩节的安装位置，在选择合适的位置时需要考虑以下因素：管道系统的支撑方式、管道系统的变形方向、伸缩节的长度和弹性等。
2. 安装支架根据伸缩节的长度和重量，选择合适的支架进行安装。
支架应该能够承受伸缩节自身重量和管道系统内部压力带来的负载。
3. 安装法兰将伸缩节两端与相邻管件连接，并使用法兰固定。
在连接时应注意以下事项：（1）法兰连接应符合国家标准或行业标准要求，并使用相应规格型号的螺栓进行固定；（2）法兰连接处必须严密无漏，可用涂有密封胶或橡胶垫圈等密封材料进行密封。
4. 调整伸缩节安装完成后，需要对伸缩节进行调整以适应管道系统的变形。
调整时应按照以下步骤进行：（1）将管道系统加压至正常工作压力，观察伸缩节是否正常工作；（2）如发现伸缩节存在过度拉伸或挤压等异常情况，需要对其进行调整。
5. 固定伸缩节在完成调整后，需要对伸缩节进行固定以保证其稳定性。
固定方式可采用螺栓、支架等方式。
三、验收和维护1. 验收在完成管道伸缩节安装后，需要进行验收以确保其符合设计要求和标准要求。
验收内容包括：法兰连接处是否严密无漏、管道系统是否正常工作等。
2. 维护为了保证管道伸缩节的正常运行和使用寿命，需要对其进行定期维护。
维护内容包括：清洗管道系统、检查法兰连接处的紧固情况、检查伸缩节的弹性等。
四、注意事项1. 安装前应仔细检查设计图纸和规格书，并选择合适的伸缩节型号和材质。
2. 安装时应注意支架的选择和安装，确保其能够承受伸缩节自身重量和管道系统内部压力带来的负载。
3. 安装时应注意法兰连接处的密封性，避免出现漏水等情况。
4. 安装完成后需要对伸缩节进行调整和固定，以确保其稳定性和正常工作。
膨胀节的安装和试压注意事项
膨胀节的安装和试压注意事项膨胀节是一种用来补偿管道或设备在温度变化或压力变化时所引起的长度变化的装置。
它的安装和试压是非常重要的环节，下面将详细介绍它们的注意事项。
一、膨胀节的安装注意事项1. 安装位置选择膨胀节的安装位置应在需要补偿长度变化的管道或设备上，特别是在温度变化较大或压力波动较大的地方，以保证其正常工作。
同时，膨胀节的安装位置还应易于观察、检修和更换。
2. 安装方向确定膨胀节的安装方向要根据管道或设备的实际情况确定。
一般情况下，膨胀节的伸缩方向应与管道或设备的伸缩方向一致，以充分发挥其补偿功能。
3. 安装间距设定膨胀节的安装间距需要根据伸缩量和管道或设备的长度来确定。
一般来说，膨胀节的安装间距要保持在合适的范围内，以确保伸缩量可以得到有效补偿。
4. 安装固定支架膨胀节的安装需要设置固定支架，以固定膨胀节并使其保持良好的工作状态。
固定支架的布置要均匀、合理，以免对膨胀节产生过大的约束力。
5. 安装导向装置膨胀节的安装位置应设置导向装置，以防止膨胀节在伸缩过程中出现过大的偏位和摆动，从而保证其正常运行。
6. 安装密封材料膨胀节的安装需要在两侧设置适当的密封材料，以防止泄漏。
同时，密封材料的选择要考虑到介质性质、温度和压力等因素，确保其能够耐受环境的腐蚀和磨损。
二、试压注意事项1. 试压前的检查在进行试压之前，需要对膨胀节及其配管进行仔细检查，确保其安装正确、无损坏和松动。
如果发现问题，应及时修理或更换。
2. 试压介质的准备试压介质选择要根据实际情况来确定，一般可以使用空气或水。
介质要清洁无杂质，并根据设计要求控制其压力。
3. 试压设备的准备试压设备包括压力表、水泵、阀门等，需要对其进行校验和维护，确保其正常工作。
同时，试压设备的选型要符合膨胀节的试压要求。
4. 试压过程的监控试压过程中需要对压力进行实时监测，一旦发现异常情况，应及时采取措施进行处理，以避免发生意外。
5. 试压时间的控制试压时间要根据膨胀节的要求来确定，一般要保持一定的时间，以确保膨胀节的密封性和承压性能。
管道伸缩节安装规范
管道伸缩节安装规范
管道伸缩节的安装规范非常重要，一方面可以确保管道系统的安全运行，另一方面也可以延长使用寿命。
以下是管道伸缩节安装的一些规范：
1. 质量检查：在进行伸缩节安装之前，应对伸缩节进行质量检查，确保产品无任何缺陷、损坏或污染。
2. 安装位置：伸缩节的安装位置应选择在管道的弯曲部位、支架位置或相邻管道连接点处。
确保伸缩节起到缓解热胀冷缩和振动的作用。
3. 安装间距：伸缩节的安装间距要符合设计规范要求，通常按照管道的直径和系统温度进行计算。
4. 安装方向：伸缩节的安装方向应与管道系统的方向保持一致，尽量减少管道系统的变形和压力损失。
5. 安装方法：伸缩节的安装应采用专业工具和方法，确保安装紧固牢固。
对于大型伸缩节，可以借助吊索或钢丝绳进行安装和定位。
6. 固定支架：在伸缩节的两侧，应安装相应的固定支架，支撑和固定伸缩节的位置。
支架的质量和安装位置也需要符合相关规范。
7. 泄漏检测：在完成伸缩节的安装后，需要进行泄漏检测，确
保伸缩节和连接部位的密封性。
8. 管道保护：在伸缩节两端应设置防护套管，以防止管道系统的机械损伤和外界腐蚀。
9. 运行监测：安装完成后，应定期进行运行监测，检查伸缩节的工作情况和安装状态，及时发现和处理问题。
10. 安全注意事项：在伸缩节的安装过程中，需要注意个人安全和施工现场的安全。
遵守相关的安全规范和操作规程，使用个人防护设备。
总之，管道伸缩节的安装规范对于管道系统的安全运行至关重要。
合理的安装位置、间距和固定支架，以及质量检查和定期监测，都能保证伸缩节的正常工作和延长使用寿命。
下水管伸缩节的安装方法
下水管伸缩节的安装方法下水管伸缩节是用来连接管子，承受许多力量以及压力，所以需要正确的安装方法来确保它们能够正常工作并长时间使用。
下面将分步骤阐述下水管伸缩节的安装方法。
步骤一：准备工作在准备安装下水管伸缩节时，需要预先做好准备工作。
首先，确保相关工具和材料准备齐全，如扳手、螺栓和垫圈等。
然后对工作区域进行清洁，防止灰尘和垃圾进入下水道管道中。
步骤二：调整伸缩节长度根据管道尺寸，调整伸缩节长度，把伸缩节的长度调整为适合管道长度的尺寸，尤其是当需要连接两个管道时，需要确保长度准确。
如若不准确，就会出现连接不紧密的情况，影响下水管的正常运行。
步骤三：连接伸缩节将下水管伸缩节连接到管道两端。
首先，在一端上安装垫圈，将伸缩节安装在管道之中，然后再次用垫圈和螺栓将下水管伸缩节与管道安装在一起。
对于两管口尺寸不同的管道，需要使用连接器件增加管道尺寸，连接伸缩节与管道的长度应严密相连，才能有效防止漏水。
步骤四：检查工作连接完成后，需要检查下水管伸缩节是否紧密安装。
可以拧孔爵的螺丝稍稍调整下水管的长度，若短则松，必须拆开前重新调节伸缩节的长度并进行安装，确保紧密无水渗漏。
完成后，可以用水进行简单的检查，确认下水管伸缩节已经安装为漏水状态。
总结正确的安装下水管伸缩节是保障管道正常运行的必要步骤。
通过调整伸缩节长度、连接伸缩节、检查工作等步骤来保证下水管伸缩节的正确安装和紧密连接。
任何时候都要在安装前进行仔细检查，确保所有的工具和材料就位并确保使用正确的安装方法。
下水管伸缩节在使用时需要定期检查，并做好维护，在使用寿命结束之前搞好更换。
伸缩节的安装方案
伸缩节的安装方案
伸缩节不按顺序安装，由于伸缩节可调节，且蝶阀、止回阀已定位装好，故只需把伸缩节与短管在另处装好后吊入，与蝶阀（止回阀）的连接即可安装，具体操作步骤如下：
1、清除伸缩节和短管内的杂物，法兰面应无碰伤。
2、测量伸缩节和短管的螺孔，应与蝶阀、止回阀出水口一致。
3、将伸缩节卧平放置（大孔朝上，便于安装），分别安装防水垫圈短管、垫圈伸缩节。
4、套入螺栓、垫圈、螺母，应以中心对角的两个螺栓均衡锁紧。
5、逐个均匀旋紧。
6、将竖直的联合体横放，不允许有撞击。
7、调节联合体开度。
8、缓缓吊入安装位置，不准碰撞。
9、放入防水垫圈后穿入螺栓，并通过两个中心对角螺栓慢慢收紧，其他螺栓均以对角的两个螺栓逐渐锁紧，直至全部锁紧，最后逐一检查。
伸缩节安装方法
伸缩节安装方法伸缩节是一种用于管道连接处的装置，可以在管道发生热胀冷缩时起到缓冲作用，同时也可以吸收管道因地震或其他外力引起的位移。
正确的安装方法对于伸缩节的使用寿命和管道系统的安全运行至关重要。
下面将介绍伸缩节的安装方法，希望对大家有所帮助。
首先，在安装伸缩节之前，需要对管道系统进行检查和准备工作。
确保管道系统的设计符合伸缩节的安装要求，管道的支撑和固定件应该安装完好，没有损坏或者松动现象。
另外，还要对伸缩节本身进行检查，确保其外观没有损坏，连接螺栓齐全，伸缩节的伸缩量符合设计要求。
接下来，根据伸缩节的型号和安装位置，选择合适的安装工具和辅助设备。
安装伸缩节时需要注意保护伸缩节的波纹管，避免在安装过程中对其造成损坏。
在安装伸缩节的过程中，需要根据实际情况调整伸缩节的长度和位置，确保其安装在合适的位置，并且能够满足管道系统的伸缩要求。
在安装伸缩节时，需要严格按照操作规程进行操作，确保安装过程中的安全性和准确性。
在安装过程中，需要注意控制伸缩节的伸缩量，避免因为伸缩量过大或者过小而导致伸缩节无法正常工作。
另外，还需要注意安装螺栓的紧固力度，确保伸缩节与管道的连接牢固可靠。
最后，在安装完成后，需要对伸缩节进行全面的检查和测试。
检查伸缩节的安装位置和固定方式是否符合要求，检查螺栓的紧固情况是否良好，测试管道系统的伸缩性能是否正常。
只有在经过全面的检查和测试后，才能保证伸缩节的安装质量和管道系统的安全运行。
总之，伸缩节的安装方法需要严格按照操作规程进行操作，确保安装的安全和准确性。
只有正确安装的伸缩节才能发挥其应有的作用，保证管道系统的安全运行。
希望本文介绍的伸缩节安装方法对大家有所帮助，谢谢阅读！。
膨胀节安装规范
膨胀节安装规范膨胀节是一种膜式膨胀节，用于管道系统中，起到减震、降噪和补偿管道热胀冷缩的作用。
膨胀节的正确安装是保证其有效工作的前提条件，下面将介绍膨胀节的安装规范。
一、膨胀节的选择1. 根据管道系统的工作介质、温度、压力等参数选择合适的膨胀节型号和材质，保证其能够满足设计要求。
2. 每个膨胀节的安装位置需要提前确定，以便进行安装准备工作。
二、安装准备工作1. 清理安装位置，确保安装面平整、整洁，并去除杂物、锈蚀等。
2. 检查膨胀节的表面，确保无明显的损坏或缺陷。
三、膨胀节的安装步骤1. 根据设计要求确定膨胀节的安装位置，并在管道上标明。
2. 安装膨胀节之前，需要在管道系统中加装管道支承，保证管道在安装过程中不产生位移。
3. 将膨胀节的法兰与管道的法兰连接，采用螺栓和垫圈进行固定。
要注意螺栓要均匀拧紧，垫圈要适当加压。
4. 安装好膨胀节后，进行试压或试运行。
四、膨胀节的注意事项1. 安装过程中，需避免膨胀节与其他设备或管道发生碰撞。
2. 安装时要保证膨胀节处于自由状态，不受约束。
3. 膨胀节需要预留足够的安装空间，以便后续的维修和更换。
4. 膨胀节的各个连接处要进行密封处理，确保不会发生泄漏。
五、膨胀节的维护与检查1. 定期对膨胀节进行检查，确保其正常运行和完好无损。
2. 检查膨胀节的法兰连接是否松动，并紧固螺栓。
3. 注意观察膨胀节是否有漏油、漏气等现象，如有问题及时处理。
4. 如需更换膨胀节，要按照规范进行拆卸和安装，确保安装质量。
综上所述，膨胀节的安装规范包括选择合适的膨胀节、进行安装准备工作、按照规定的步骤进行膨胀节的安装、注意事项及维护与检查等。
正确的安装可以保证膨胀节的有效工作，延长其使用寿命，同时也能保证管道系统的正常运行。
因此，在进行膨胀节的安装时，要严格按照规范进行操作，确保安全可靠。
补偿器（膨胀节）安装和使用要求
补偿器（膨胀节）安装和使用要求补偿器（膨胀节）安装和使用要求一.补偿器简介：补偿器习惯上也叫膨胀节，或伸缩节。
由构成其工作主体的波纹管（一种弹性元件）和端管、支架、法兰、导管等附件组成。
补偿器属于一种补偿元件。
利用其工作主体波纹管的有效伸缩变形，以吸收管线、导管、容器等由热胀冷缩等原因而产生的尺寸变化，或补偿管线、导管、容器等的轴向、横向和角向位移。
也可用于降噪减振。
在现代工业中用途广泛。
二.补偿器作用：补偿器也称伸缩器、膨胀节、波纹补偿器。
补偿器分为：波纹补偿器、套筒补偿器、旋转补偿器、方形自然补偿器等几大类型，其中以波纹补偿器较为常用，主要为保障管道安全运行，具有以下作用：1.补偿吸收管道轴向、横向、角向热变形。
2.波纹补偿器伸缩量，方便阀门管道的安装与拆卸。
3.吸收设备振动，减少设备振动对管道的影响。
4.吸收地震、地陷对管道的变形量。
三.关于轴向型、横向型和角向型补偿器对管系及管架设计的要求（一）轴向型补偿器1、安装轴向型补偿器的管段，在管道的盲端、弯头、变截面处，装有截止阀或减压阀的部们及侧支管线进入主管线入口处，都要设置主固定管架。
主固定管架要考虑波纹管静压推力及变形弹性力的作用。
推力计算公式如下：Fp=100*P*AFp-补偿器轴向压力推（N），A-对应于波纹平均直径的有效面积（cm2），P-此管段管道最高压力（MPa）。
轴向弹性力的计算公式如下：Fx=f*Kx*XFX-补偿器轴向弹性力（N），KX-补偿器轴向刚度（N/mm）；f-系数，当“预变形”（包括预变形量△X=0）时，f=1/2，否则f=1。
管道除上述部位外，可设置中间固定管架。
中间固定管架可不考虑压力推力的作用。
2、在管段的两个固定管架之间，仅能设置一个轴向型补偿器。
3、固定管架和导向管架的分布推荐按下图配置。
补偿器一端应靠近固定管架，若过长则要按第一导向架的设置要求设置导向架，其它导向架的最大间距可按下计算：LGmax-最大导向间距（m）；E-管道材料弹性模量（N/cm2）；i-tp 管道断面惯性矩（cm4）；KX-补偿器轴向刚度（N/mm），X0-补偿额定位移量（mm）。
膨胀节技术说明书
膨胀节技术说明书1. 简介膨胀节技术是一种常用于工程结构中的补偿措施，用于抵消由于温度变化、地震等因素引起的结构变形。
它通过在结构中安装膨胀节来允许结构在一定范围内自由伸缩，从而减少或消除应力集中和损坏。
本文将详细介绍膨胀节技术的原理、分类、安装方法以及维护保养等相关内容。
2. 原理膨胀节技术基于材料的热胀冷缩性质，利用材料在温度变化时产生的体积变化来吸收结构的变形。
当温度升高时，膨胀节会自动伸展以吸收结构的伸长；当温度降低时，膨胀节会自动收缩以补偿结构的收缩。
通过这种方式，可以有效减少或消除由于温度变化引起的应力和应变。
3. 分类根据不同的工程需求和应用场景，膨胀节可以分为以下几种类型：3.1 金属膨胀节金属膨胀节是最常见的一种膨胀节类型，它由金属材料制成，通常采用波纹形状。
金属膨胀节具有良好的耐高温性能和较大的位移能力，适用于高温、高压力等恶劣工况下的使用。
3.2 橡胶膨胀节橡胶膨胀节采用橡胶材料制成，具有良好的弹性和耐腐蚀性能。
它可以有效吸收振动和噪音，并且适用于介质温度较低、压力较小的场合。
3.3 聚合物膨胀节聚合物膨胀节采用聚合物材料制成，具有优异的耐化学性能和耐磨性能。
它适用于化工、石油等领域中介质温度较高、压力较大的场合。
4. 安装方法安装膨胀节时需要注意以下几点：4.1 确定安装位置：根据结构变形情况和工程需求，确定膨胀节的安装位置。
4.2 预留安装空间：在安装位置预留足够的空间，确保膨胀节能够自由伸缩。
4.3 固定支架：根据膨胀节的尺寸和重量，设计合适的支架并进行固定，确保膨胀节稳定可靠。
4.4 连接管道：将膨胀节与管道连接，采用合适的密封材料进行密封，确保连接处不泄漏。
5. 维护保养为了确保膨胀节的正常运行和使用寿命，需要进行定期维护保养。
具体操作如下：5.1 清洁检查：定期清洁膨胀节表面，检查是否有损坏或老化现象。
5.2 密封检查：检查膨胀节与管道连接处的密封情况，如有泄漏应及时修复。
桥架伸缩节安装方法
桥架伸缩节安装方法一、安装准备在进行桥架伸缩节的安装之前，需要做好以下准备工作：1. 确定安装位置：根据实际需要，确定桥架伸缩节的安装位置，并进行测量和标记。
2. 准备安装工具：包括扳手、螺丝刀、千斤顶等常用工具，以及安装所需的配件和材料。
二、安装步骤1. 清洁安装位置：将桥架伸缩节的安装位置进行清洁，确保没有杂物和污垢。
2. 安装支撑架：根据桥架伸缩节的尺寸和要求，在安装位置上搭建支撑架，保证其稳固。
3. 安装固定座：将固定座安装在支撑架上，使用螺丝固定紧密。
4. 安装伸缩节：将伸缩节放置在固定座上，确保与支撑架对齐。
5. 连接管道：根据实际需要，连接伸缩节与管道，使用螺丝紧固。
6. 调整伸缩节长度：根据实际情况，通过调整伸缩节的长度，使其能够适应管道的伸缩变化。
7. 固定伸缩节：使用螺丝将伸缩节固定在支撑架上，确保稳固可靠。
三、注意事项1. 安全第一：在安装过程中，要注意安全操作，避免发生意外事故。
2. 严格按照要求进行安装：按照产品说明书和设计要求进行安装，确保安装正确、合理。
3. 注意伸缩节的伸缩范围：在安装伸缩节时，要根据实际需求确定其伸缩范围，避免超出其承受能力。
4. 确保连接牢固：在连接伸缩节与管道时，要使用合适的螺丝和紧固件，确保连接牢固可靠。
5. 检查安装质量：安装完成后，要仔细检查各个部件的安装质量，确保没有松动或缺陷。
桥架伸缩节的安装方法主要包括准备工作、安装步骤和注意事项。
在安装过程中，我们要确保安全操作，按照要求进行安装，注意伸缩节的伸缩范围，确保连接牢固，最终保证安装质量。
希望以上内容对大家了解桥架伸缩节的安装方法有所帮助。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
ShangHai ZhongLin Water Supply Material Co.,Ltd
上海中林给水材料有限公司
Expansion joints Iinstallation and opeation manual
伸缩器安装操作手册.
安装时，先松开压盘及限位拉杆（螺栓）螺母，拉出伸缩管（拉出长度应小于安装长度），吊入安装位置（伸缩管法兰最好与阀门对接，伸缩器应安装在阀门后），调整伸缩器与管线必须平直，然后按照第一步：对角紧固伸缩器两端法兰螺栓，第二步再对角紧固力盘螺栓，第三步：最后调整限位螺栓伸缩
量，紧固限位螺母。
注意事项：
1、安装前须先松开力盘螺母及限位螺母，伸缩管方可拉出；
2、安装长度应小于标准长度。
3、特别强调：力盘螺栓一定要对角均匀紧固，紧固力量不宜过大。
4、如管线打压，伸缩器应加限位保护，打压后须拆除。
Expansion joints Completed Plans。
