塑料门窗施工技术
塑料门窗施工技术塑料门窗，又称塑料钢门窗，是采用各种断面形状挤出成形的塑料异型材和金属或硬质塑料等增强材料以及辅助材料加工制作的门窗产品。
它表面光洁细腻，不仅具有良好的装饰性，而且有良好的隔热性和密封性，广泛应用于各类建筑装饰中。
一、塑料门窗的基本构造塑料门窗的基本构造同铝合金门窗十分相似，也是用各种不同规格、尺寸、断面结构各异、色彩纹理不同的塑料型材，经过断料、搭接、组装成门窗框、扇，再安装而成。

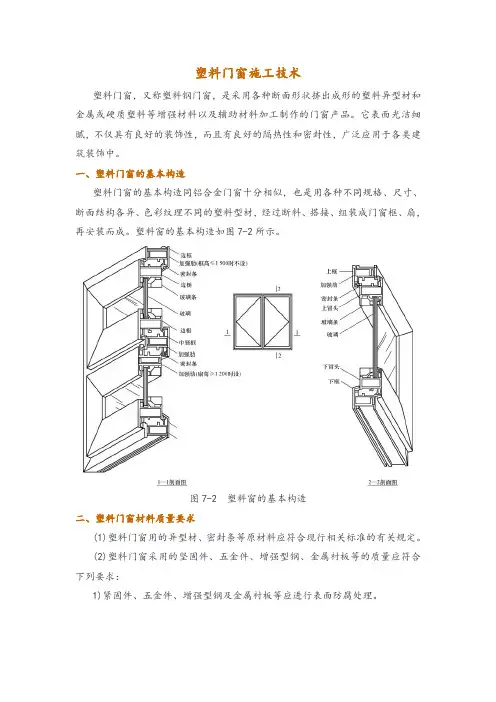

塑料窗的基本构造如图7-2所示。
图7-2 塑料窗的基本构造二、塑料门窗材料质量要求(1)塑料门窗用的异型材、密封条等原材料应符合现行相关标准的有关规定。
(2)塑料门窗采用的坚固件、五金件、增强型钢、金属衬板等的质量应符合下列要求：1)紧固件、五金件、增强型钢及金属衬板等应进行表面防腐处理。
2)紧固件的镀层金属及其厚度应符合国家标准《紧固件电镀层》(GB/T5267．1—2002)的有关规定；紧固件的尺寸、螺纹、公差、十字槽及机械性能等技术条件应符合国家标准《十字槽盘头自攻螺钉》(GB/T845—2017)、《十字槽沉头自攻螺钉》(GB/T846—2017)的有关规定。
3)五金件型号、规格和性能应符合现行国家标准的有关规定；滑撑铰链不得使用铝合金材料。
4)全防腐型门窗应采用相应的防腐型五金件及紧固件。
(3)密封材料。
塑料门窗与洞口密封所用的嵌缝膏(建筑密封胶)，应具有弹性和黏结性。
三、塑料门窗安装施工工艺流程施工准备→弹线→固定连接件→门窗框就位→门窗框固定→接缝处理→安装门窗扇→安装玻璃→五金配件安装→清理。
四、塑料门窗安装施工要点1.施工准备(1)检查窗洞口。
塑料窗在窗洞口的位置，要求窗框与基体之间需留有10～20 mm的间隙。
塑料窗组装后的窗框应符合规定尺寸，一方面要符合窗扇的安装；另一方面要符合窗洞尺寸的要求，如窗洞有差距时应进行窗洞修整，待其合格后才可安装窗框。
(2)检查塑料门窗。
安装前对运到现场的塑料门窗应检查其品种、规格、开启方式等是否符合设计要求；检查门窗型材有无断裂、开焊和连接不牢固等现象。
门窗的作用和构造要求
门窗学习目标学习本章应掌握门和窗的作用、类型及构造设计要求。
按开启方式和材料的分类。
掌握各种门窗、中庭天窗的优缺点及其基本构造。
第一节门窗的作用和构造要求一作用1、门的作用：1）内外联系（交通和疏散）2）维护和分隔空间3）建筑立面装饰和造型4）采光通风2、窗的作用1）采光通风2）维护和分隔空间3）联系空间（观望和传递）4）建筑立面装饰和造型5）特殊情况下的交通和疏散二构造要求1、窗的构造要求1）有一定洞口面积满足采光要求2）有一定活扇面积满足通风要求3）开启灵活，关闭密封，坚固耐久4）符合建筑立面装饰和造型要求5）满足建筑某些特殊要求：保温、隔热、隔声、防水火等2、门的构造要求1）满足交通疏散搬及运家具的要求，有足够宽度，适宜的位置2）其他要求同窗的构造要求第二节窗一窗的形式（一）窗按其开启方式通常有：平开窗、固定窗、推拉窗、悬窗等。
1平开窗——平开窗构造简单。
开启灵活，制作维修均方便，是民用建筑中使用最广泛的窗。
2固定窗——固定窗的玻璃直接嵌固在窗框上，可供采光眺望之用，不能通风。
3悬窗——分为上悬窗、中悬窗和下悬窗。
上悬窗一般向外开防雨好，多采用作外门和窗上的亮子。
下悬窗向内开，通风较好，不防雨，一般用于内门上的亮子。
中悬窗开启时窗扇上部向内，下部向外，对挡雨、通风有利。
（二）按窗的材料分：木窗、钢窗、塑钢窗、铝合金窗等1、木窗——用经过干燥的含水率在18%左右的不易变形的木材做成的窗。
优点：适合手工制作、构造简单，制作灵活缺点：不耐火，易变形，防水防火性差2、钢窗——用热轧ya特殊断面的型钢制成的窗。
优点：强度高，坚固耐久，挡光少，防火性好缺点：易生锈，密封和热工性能差3、塑钢窗——用硬质塑料制成窗框和窗扇并用型钢加强而制成的窗。
优点：密封和热工性能好，耐腐蚀不变形，色彩丰富4、铝合金窗——用铝镁硅系列合金制成的窗优点：质量轻，密闭性好缺点：强度低，易变形（三）按窗的镶嵌材料分：玻璃窗、纱窗、百叶窗等二窗的组成窗——窗樘+窗扇+五金件三窗的选型窗的选型涉及窗洞口的形状、尺寸和面积、材料开启方法等。
塑钢门窗的构造及安装
塑钢门窗的构造及安装塑钢门窗是以改性硬质氯乙烯（简称UPVC）为主要原料，加上一定比例的稳定剂，着色剂、填充剂、紫外线吸收剂等辅助剂，经挤出成型为各种断面的中空异型材。
制作加工时，在其内腔衬以型钢加强筋，用热熔焊接成型组装制作成门窗框、扇等，配装上橡胶密封条、压条、五金件等附件而制成的门窗。
这种门窗具有良好的隔热保温性、隔噪声性、气密性、水密性、耐老化性、抗腐蚀性。
其使用寿命在50年左右，目前在建筑工程中已得到广泛的应用。
一、塑钢门窗框的安装当安装塑钢门窗时，其环境温度不得低于5℃。
1.假框法做一个与塑钢门窗框相配套的镀锌铁金属框，框材厚一般3mm，预先将其安装在门窗洞口上，抹灰装修完毕后再安装塑钢门窗。
安装时将塑钢门窗送入洞口，靠近金属框后用自攻螺钉紧固。
此外，旧木门窗、钢门窗更换为塑钢门窗时，可保留木框或钢框，在其上安装塑钢门窗，并用塑料盖口条装饰。
2.固定件法门窗框通过固定铁件与墙体连接，先用自攻螺钉将铁件安装在门窗框上，然后将门窗框送入洞口定位。
于定位设置的连接点处，穿过铁件预制孔，在墙体相对位置上钻孔，插入尼龙胀管，然后拧入胀管螺钉将铁件与墙体固定。
也可以在墙体内预埋木砖，用木螺钉将固定铁件与木砖固定。
这两种方法均须注意，连接窗框与铁件的自攻螺钉必须穿过加强衬筋或至少穿过门窗框型材两层型材壁，否则螺钉易松动，不能保证窗的整体稳定性。
3.直接固定法这种方法是在墙体内预埋木砖，将塑钢门窗框送入窗洞口定位后，用木螺钉直接穿过门窗型材与木砖连接。
窗框与墙体的固定如图7-21所示。
图7-21 窗框与墙体的固定二、安装施工技术要求1.洞口要求塑钢窗的构造尺寸应包括预留洞口与待安装窗框的间隙及墙体饰面材料的厚度，其间隙应符合表7-5的规定。
表7-5洞口与窗框间隙（mm）对于同一类型的门窗，应与其相邻的上、下、左、右洞口保持通线，洞口应横平竖直；对于高级装饰工程及放置过梁的洞口，应做洞口样板，洞口宽度与高度尺寸的允许偏差应符合表7-6的规定。
塑料门窗设计

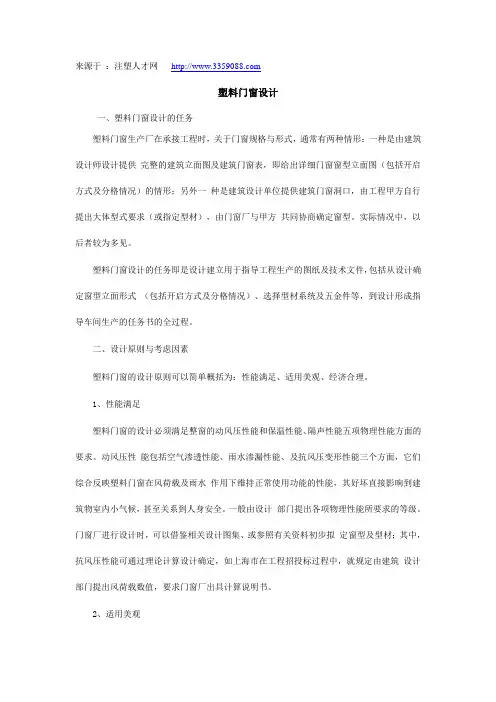

来源于：注塑人才网塑料门窗设计一、塑料门窗设计的任务塑料门窗生产厂在承接工程时，关于门窗规格与形式，通常有两种情形：一种是由建筑设计师设计提供完整的建筑立面图及建筑门窗表，即给出详细门窗窗型立面图（包括开启方式及分格情况）的情形；另外一种是建筑设计单位提供建筑门窗洞口，由工程甲方自行提出大体型式要求（或指定型材），由门窗厂与甲方共同协商确定窗型。

实际情况中，以后者较为多见。
塑料门窗设计的任务即是设计建立用于指导工程生产的图纸及技术文件，包括从设计确定窗型立面形式（包括开启方式及分格情况）、选择型材系统及五金件等，到设计形成指导车间生产的任务书的全过程。
二、设计原则与考虑因素塑料门窗的设计原则可以简单概括为：性能满足、适用美观、经济合理。
1、性能满足塑料门窗的设计必须满足整窗的动风压性能和保温性能、隔声性能五项物理性能方面的要求。
动风压性能包括空气渗透性能、雨水渗漏性能、及抗风压变形性能三个方面，它们综合反映塑料门窗在风荷载及雨水作用下维持正常使用功能的性能，其好坏直接影响到建筑物室内小气候，甚至关系到人身安全。
一般由设计部门提出各项物理性能所要求的等级。
门窗厂进行设计时，可以借鉴相关设计图集、或参照有关资料初步拟定窗型及型材；其中，抗风压性能可通过理论计算设计确定，如上海市在工程招投标过程中，就规定由建筑设计部门提出风荷载数值，要求门窗厂出具计算说明书。
2、适用美观塑料门窗的适用设计必须考虑采光、通风、开启关闭及擦玻璃方便等使用功能的要求。
塑料门窗的美观设计，一方面要充分考虑其风格与建筑物整体协调；另一方面还要兼顾塑料门窗自身造型结构特点；同时应结合门窗造型设计的新发展而不断开阔思路，例如，新的建筑门窗尤其是塑料门窗的开启比例越来越小、不对称形式越来越多等；尤其是应尽量避免木门窗、钢门窗或是铝合金门窗窗型的简单沿袭。
3、经济合理在满足性能要求，并兼顾美观适用后，还应考虑型材、五金件情况，及生产制作工艺情况，使设计尽量实现生产成本的最小化。
