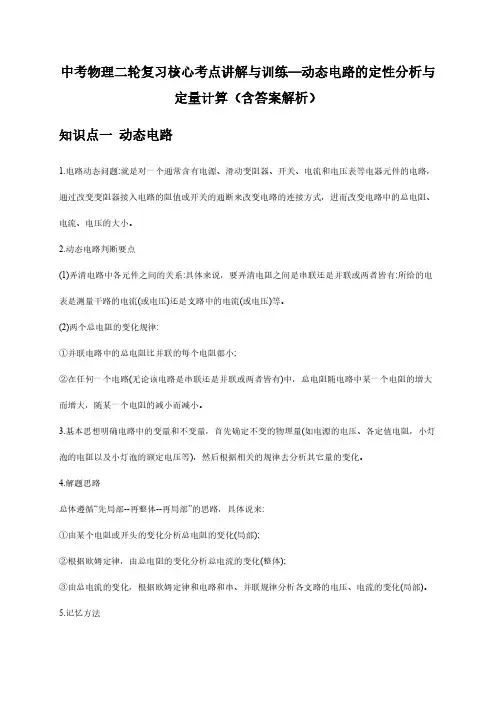

中考物理二轮复习核心考点讲解与训练—动态电路的定性分析与定量计算（含答案解析）知识点一动态电路1.电路动态问题:就是对一个通常含有电源、滑动变阻器、开关、电流和电压表等电器元件的电路，通过改变变阻器接入电路的阻值或开关的通断来改变电路的连接方式，进而改变电路中的总电阻、电流、电压的大小。

2.动态电路判断要点(1)弄清电路中各元件之间的关系:具体来说，要弄清电阻之间是串联还是并联或两者皆有:所给的电表是测量干路的电流(或电压)还是支路中的电流(或电压)等。

(2)两个总电阻的变化规律:①并联电路中的总电阻比并联的每个电阻都小;②在任何一个电路(无论该电路是串联还是并联或两者皆有)中，总电阻随电路中某一个电阻的增大而增大，随某一个电阻的减小而减小。

3.基本思想明确电路中的变量和不变量，首先确定不变的物理量(如电源的电压、各定值电阻，小灯泡的电阻以及小灯泡的额定电压等)，然后根据相关的规律去分析其它量的变化。

4.解题思路总体遵循“先局部--再整体--再局部”的思路，具体说来:①由某个电阻或开头的变化分析总电阻的变化(局部);②根据欧姆定律，由总电阻的变化分析总电流的变化(整体);③由总电流的变化，根据欧姆定律和电路和串、并联规律分析各支路的电压、电流的变化(局部)。

5.记忆方法动态电路判断前，先看电路串并联，电流表来似导线，电压表来似断电;串联电阻在上升，电流示数减小中，定值电压也减小，滑动电压在上升:并联电阻在增大，电压示数不变化，滑动电流在减小，干路电流跟着跑，定值电流不变化，反向思考靠大家。

知识点二两种分析模型类型一：滑动变阻器引起的串联电路动态分析滑动变阻器移动R 滑阻值改变电路总电阻改变电路中电流（总电功率）改变定值电阻两端的电压（电功率）改变滑动变阻器的电压改变（电功率不确定）类型二：滑动变阻器引起的并联电路动态分析滑动变阻器移动R 滑阻值改变本支路电阻改变电路中电流（总电功率）改变1.（2023•兰州）小明设计的质量测量仪如图所示，电源电压保持不变，闭合开关S 后，下列说法中正确的是（）R 总=R 滑+R 定U 定=I 定R 定U 滑=U 总-U 定I 总=U 总/R 总I 支=U 总/R 支P 总=U 总I 总P 定=I 2定R 定A．不放重物时，小灯泡L的亮度最暗B．与电流表相比，用电压表的示数表示重物的质量，更符合人们的思维习惯C．重物的质量越大，电流表示数越小，电压表示数也越小D．重物的质量越小，电路消耗的总功率越小【解答】解：A、不放重物时，滑片在最上方，滑动变阻器接入电路的电阻最小，总电阻最小，根据欧姆定律可知，电路中的电流最大，根据P＝I2R可知，小灯泡的功率最大，小灯泡L的亮度最亮，故A 错误；BC、重物的质量越大，滑动变阻器接入电路中电阻变大，根据串联电路的分压规律可知，滑动变阻器分担的电压变大，电压表示数变大；此时电路的总电阻变大，根据欧姆定律可知，电路中的电流变小，电流表示数变小；与电流表相比，用电压表的示数表示重物的质量，更符合人们的思维习惯，故B正确、C错误；D、同理可知，重物的质量越小，电路中的电流越大，根据P＝UI可知，电路消耗的总功率越大，故D错误。

动态电路的定性分析(解析版)-2023年中考物理二轮复习核心考点精讲与必刷题型精练(全国通用)

专题30动态电路的定性分析【核心考点精讲】1、由滑动变阻器引起（传感器问题）（1）判断电路是串联电路还是并联电路。

（2）明确电流表或电压表分别测量哪部分电路的电流或电压。

（3）根据滑片的移动判断滑动变阻器接入电路中的电阻增大还是减小，电路中的总电阻随着滑动变阻器接入电路中的电阻增大（或减小）而增大（或减小）。

（4）电源电压、定值电阻的阻值是不变的，根据欧姆定律写出电流表（或电压表）所测电流（或电压）的计算式，判断电流表（或电压表）示数变化。

【方法归纳】局部电阻变化→总电阻变化→电路中电流变化（电源电压不变）→定值电阻两端电压变化（U＝IR）→可变电阻两端电压的改变（定变U U U -=）2、由开关的通断引起（1）画出开关闭合前后的简化电路图。

（2）判断电流表和电压表分别测量哪部分电路的电流或电压。

（3）根据欧姆定律及串、并联电路的特点判断电表示数变化。

【必刷题型精练】1．（2022•永州中考）如图所示，电源电压保持不变，闭合开关S ，当滑动变阻器滑片P 向左滑动的过程中，下列判断正确的是（）A ．电压表示数变小B ．灯泡变亮C ．电流表示数变小D ．电压表的示数与电流表的示数的比值变小解：由电路图可知，灯泡L 与滑动变阻器R 串联，电压表V 测滑动变阻器两端的电压，电流表测电路中的电流。

A 、在滑动变阻器滑片P 向左滑动过程中，接入电路中的电阻变大，根据串联电路的分压关系可知，电压表的示数变大，故A错误；B、因灯泡的亮暗取决于实际功率的大小，根据串联电路的分压关系可知，灯泡两端的电压变大，由P=2可知，灯泡的实际功率变大，灯泡变亮，故B错误；C、电路中的总电阻变大，由I=可知，电路中的电流变小，电流表的示数变小，故C正确；D、由电压表示数变大、电流表的示数变小可知，电压表V与电流表示数比值变大，故D错误。

答案：C。

2．（2022•临沂中考）如图所示电路，闭合开关后，将滑动变阻器的滑片从最右端向左移动一小段距离的过程中（）A．电流表示数变小B．电压表示数变小C．灯泡的功率变大D．电路总功率变大解：分析电路图可知该电路为并联电路，电压表测量电源的电压，电流表测量干路中的电流；由于电源电压不变，移动滑片时，电压表示数不变，故B错误；并联电路各支路互不影响，移动滑片时，通过灯泡的电流不变，灯泡的功率不变，灯泡的亮度不变，故C错误；闭合开关，当滑动变阻器滑片向左滑动时，接入的阻值变小，根据欧姆定律可知，通过滑动变阻器的电流变大，根据并联电路的电流规律可知，干路中的电流变大，电流表示数变大，故A错误；电源电压不变，根据P＝UI可知，电路消耗的总功率变大，故D正确。

2019年中考物理中考真题分类汇编全集动态电路的分析专题

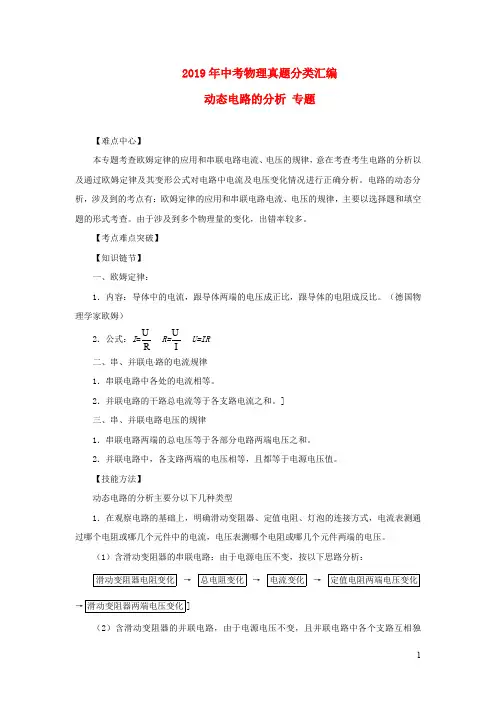

2019年中考物理真题分类汇编动态电路的分析专题【难点中心】本专题考查欧姆定律的应用和串联电路电流、电压的规律，意在考查考生电路的分析以及通过欧姆定律及其变形公式对电路中电流及电压变化情况进行正确分析。
