风频玫瑰图--(常年)主导风向

风玫瑰图的解释

风玫瑰图的解释化工工厂的选地址经常用到风玫瑰图的，这里简要转贴个文章，大家来认识下这个东西，尤其是做设计的时候很实用的。

“风玫瑰”图也叫风向频率玫瑰图，它是根据某一地区多年平均统计的各个方风向和风速的百分数值，并按一定比例绘制，一般多用八个或十六个罗盘方位表示，如图一，由于该图的形状形似玫瑰花朵，故名“风玫瑰”。

玫瑰图上所表示风的吹向（即风的来向），是指从外面吹向地区中心的方向。

风玫瑰图分为风向玫瑰图(图一)和风速玫瑰图（图二）两种，一般多用风向玫瑰图。

风向玫瑰图表示风向和风向的频率。

风向频率是在一定时间内各种风向出现的次数占所有观察次数的百分比。

根据各方向风的出现频率，以相应的比例长度，按风向从外向中心吹，描在用8个或16个方位所表示的图上，然后将各相邻方向的端点用直线连接起来，绘成一个形式宛如玫瑰的闭合折线，就是风玫瑰图。

图中线段最长者，即外面到中心的距离越大，表示风频越大，其为当地主导风向，外面到中心的距离越小，表示风频越小，其为当地最小风频，如图三中甲，①＞②，①为主导风向，②为最小风频；外面到中心的距离较大，为当地主导风向，如其主导方向相反，则为季风风向，如图三中乙图，其主导风向为东北——西南方向。

建筑物的位置朝向和当地主导风向有密切关系。

如把清洁的建筑物布置在主导风向的上风向；把污染建筑布置在主导风向的下风向，最小风频的上方向；污染大气的建筑布局在与季风风向垂直的郊外，以免受污染建筑散发的有害物的影响。

风玫瑰图是消防监督部门根据国家有关消防技术规范在开展建审工作时必不可少的工具，一般由当地气象部门提供。

它的作用主要表现在二个方面：一、在城市规划中，可以根据风玫瑰图正确确定大型易燃、可燃气体和液体贮罐、易燃、可燃材料堆场、大型可燃物品仓库以及散发可燃气体、液体蒸气的甲类生产厂房或甲类物品库房及生活区的位置。

由于这类贮罐、危险物品仓库、堆场火灾危害性较大，而且建造过程中的投资也比较大，一旦建好就将成为永久性的建筑物或构筑物，因此，在审核图纸时，一定要根据风玫瑰选择恰当的位置，避开城市市区和居民生活区及重要的工矿企业，防止遗留先天性的重大火险隐患。

风玫瑰图

EXCEL绘制
有研究人员对Excel软件的图表功能中的雷达图绘制多彩色、多要素的风玫瑰图进行了研究，总结了用 Excel雷达图制作多彩色风玫瑰图的实用技巧。
此外还有用VC++、VB编程扩展绘制软件等绘制风玫瑰图的方法。
图例
图例
风玫瑰图如图一所示。
图一“风玫瑰”图也叫风向频率玫瑰图，它是根据某一地区多年平均统计的各个风向和风速的百分数值，并按一定比例绘制，一般多用八个或十六个罗盘方位表示，如图一，由于该图的形状形似玫瑰花朵，故名“风玫瑰”。玫瑰图上所表示风的吹向（即风的来向），是指从外面吹向地区中心的方向。
根据各个方向风的出现频率，以相应的比例长度按风向中心吹，描在坐标纸上。将各相邻方向的端点用直线连接起来，绘成一个形成一个宛如玫瑰的闭合折线，得到风向玫瑰图。
风速玫瑰图
对于风速玫瑰图，参照风向玫瑰图中的公式化，各个方向上的平均风速 (除静风以外)可以以如下公式定义：
其中 vn表示 n方向上的平均风速 n=1..16，fn表示在所统计时间段内，n方向风观测到的次数；vni表示在所统计时间段内在 n方向上观测到的第 i次风的风速。 vc表示在所统计时间段内静风平均风速，C为所统计时间段内观测到的静风次数，vci为在所统计时间段内，所观测到的第 i次静风划
工业企业所产生的大气污染物主要是通过气体运动来进行稀释扩散的.风向频率表示某风向吹刮次数显示着某风向下游区所受污染的机会,频率大风向下游受污染机会多,反之则少.因此,有废气污染的工业通常布局在风玫瑰图中最小风频侧;风速决定着污染物的扩散速度,速度越大,工厂排出废气会被很快拉长,混入的外界空气越多. 污染物的浓度越小;反之,速度越小,污染物的浓度越大,为此有废气污染的工业宜布置在风速大的方位。

风频玫瑰图--（常年）主导风向

风频玫瑰图--（常年）主导风向风频图--风频玫瑰图风频:某⼀风向的次数占总的观测统计次数的百分⽐。

风频玫瑰图是⼀个地区多年的风向频率的统计图。

前者为“风向玫瑰图”，后者为“风速玫瑰图（图⼆）”。

因图形似玫瑰花朵，故名。

画图所⽤的资料可以是⼀⽉内的或⼀年内的，但通常采⽤⼀个地区多年的平均统计资料，风玫瑰图上所表⽰风的吹向（即风的来向），是指从外⾯吹向地区中⼼的⽅向。

风玫瑰图在⽓象统计、城市规划、⼯业布局等⽅⾯有着⼗分⼴泛的应⽤。

风玫瑰图风向玫瑰图⼜称风频图，最常见的风玫瑰图是⼀个圆，圆上引出8条或16条放射线，它们代表不同的⽅向（图⼀），在各⽅向线上按各⽅向风的出现频率，截取相应的长度，将相邻⽅向线上的截点⽤直线联结的闭合折线图形（如图四－1）。

在图四－1中该地区最⼤风频的风向为北风，约为20％（每⼀间隔代表风向频率5％）；中⼼圆圈内的数字代表静风的频率。

有些风玫瑰图上还指⽰出了各风向的风速范围。

风玫瑰图还有其他形式，如图四－2～5，其中图四－3为风频风速玫瑰图，每⼀⽅向上既反映风频⼤⼩（线段的长度），⼜反映这⼀⽅向上的平均风速（线段末段的风⽻多少）；图四－4～5为⽆量化的风玫瑰简易图，线段的长度表⽰风频的相对⼤⼩。

图四当然，我们可以⽤不同形式的折线范围表⽰不同季节的风频。

实例判读：图三中甲，①＞②，①为主导风向，②为最⼩风频；外⾯到中⼼的距离较⼤，为当地主导风向，如其主导⽅向相反，则为季风风向，如图三中⼄图，其主导风向为东北——西南⽅向。

读取⽅法：理解了风玫瑰图的画法和类型，读取就不应该是个难事了。

中学地理中最常见的是类似上⾯的图4,但没有表⽰风向的线，只有⽅向标和折线围出的闭合范围，那么在读取时，是不是可以这样理解：⽅向标⼜是⼀个数据坐标，中⼼为0,看某个⽅向的风频时，只要从坐标中⼼向该风向引出⼀条线，然后看在折线范围中的长度就可以了。

5.2.5指北针及风向频率玫瑰图

建筑施工图
建筑施工图的有关规定——指北针与风玫瑰图
指北针符号北
细实线直径24mm 3mm 总平面图上的指北针或风向频率玫瑰图，是表明建筑物和建筑群的朝向和与风向的关系。

指北针的形状符合右图的规定，其圆的直径宜为24mm ，用细实线绘制；指针尾部的宽度宜为3mm ，指针头部应注“北”或“N”字。

需用较大直径绘制指北针时，指针尾部的宽度宜为直径的1/8。

指北针
风玫瑰图
北风向频率玫瑰图，简称
“风玫瑰图”，如建施总
平面图所示，风玫瑰图同
样指示正北方向。

表示常年(图中实线)和夏季
(图中虚线)的风向频率(各
城市或地区常年气象统计
平均数值)。

图形中显示的常年最高频
率风向称谓“主导风向”。

风玫瑰图有缘学习更多驾卫星ｙｇｄ３０７６或关注桃报：奉献教育（店铺）
谢谢！。

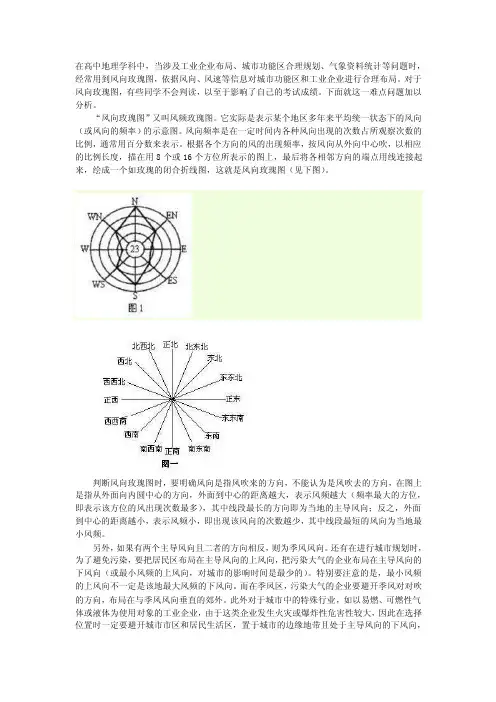

风向玫瑰图——精选推荐

在高中地理学科中，当涉及工业企业布局、城市功能区合理规划、气象资料统计等问题时，经常用到风向玫瑰图，依据风向、风速等信息对城市功能区和工业企业进行合理布局。

对于风向玫瑰图，有些同学不会判读，以至于影响了自己的考试成绩。

下面就这一难点问题加以分析。

“风向玫瑰图”又叫风频玫瑰图。

它实际是表示某个地区多年来平均统一状态下的风向（或风向的频率）的示意图。

风向频率是在一定时间内各种风向出现的次数占所观察次数的比例，通常用百分数来表示。

根据各个方向的风的出现频率，按风向从外向中心吹，以相应的比例长度，描在用8个或16个方位所表示的图上，最后将各相邻方向的端点用线连接起来，绘成一个如玫瑰的闭合折线图，这就是风向玫瑰图（见下图）。

判断风向玫瑰图时，要明确风向是指风吹来的方向，不能认为是风吹去的方向，在图上是指从外面向内圆中心的方向，外面到中心的距离越大，表示风频越大（频率最大的方位，即表示该方位的风出现次数最多），其中线段最长的方向即为当地的主导风向；反之，外面到中心的距离越小，表示风频小，即出现该风向的次数越少，其中线段最短的风向为当地最小风频。

另外，如果有两个主导风向且二者的方向相反，则为季风风向。

还有在进行城市规划时，为了避免污染，要把居民区布局在主导风向的上风向，把污染大气的企业布局在主导风向的下风向（或最小风频的上风向，对城市的影响时间是最少的）。

特别要注意的是，最小风频的上风向不一定是该地最大风频的下风向。

而在季风区，污染大气的企业要避开季风对对吹的方向，布局在与季风风向垂直的郊外。

此外对于城市中的特殊行业，如以易燃、可燃性气体或液体为使用对象的工业企业，由于这类企业发生火灾或爆炸性危害性较大，因此在选择位置时一定要避开城市市区和居民生活区，置于城市的边缘地带且处于主导风向的下风向，并与相邻单位保持足够的防火、防爆距离，保证安全。

最后在实际应用风向玫瑰图时，还要注意以下几点：⑴在风向玫瑰图中，坐标中心点处的风的频率为0，离中心越远则频率越大。

主导风向

1.1.1主导风向指风频最大的风向角的范围。

风向角范围一般在连续45°左右，对于以16方位角表示的风向，主导风向一般是指连续2～3个风向角的范围。

1.2某区域的主导风向应有明显的优势，其主导风向角风频之和应≥30%，否则可称该区域没有主导风向或主导风向不明显。

(http:2.风玫瑰图( Breeze rose diagram,Wind rose)在极坐标底图上点绘出的某一地区在某一时段内各风向出现的频率或各风向的平均风速的统计图。

前者为“风向玫瑰图”，后者为“风速玫瑰图”。

因图形似玫瑰花朵，故名。

在风向玫瑰图中，频率最大的方位，表示该风向出现次数最多。

最常见的风玫瑰图是一个圆，圆上引出16条放射线，它们代表16个不同的方向，每条直线的长度与这个方向的风的频度成正比。

静风的频度放在中间。

有些风玫瑰图上还指示出了各风向的风速范围。

季风的风玫瑰图如图所示。

“风玫瑰”图也叫风向频率玫瑰图，它是根据某一地区多年平均统计的各个方风向和风速的百分数值，并按一定比例绘制，一般多用八个或十六个罗盘方位表示，如图一，由于该图的形状形似玫瑰花朵，故名“风玫瑰”。

玫瑰图上所表示风的吹向（即风的来向），是指从外面吹向地区中心的方向。

风玫瑰图是消防监督部门根据国家有关消防技术规范在开展建审工作时必不可少的工具，一般由当地气象部门提供。

它的作用主要表现在二个方面：一、在城市规划中，可以根据风玫瑰图正确确定大型易燃、可燃气体和液体贮罐、易燃、可燃材料堆场、大型可燃物品仓库以及散发可燃气体、液体蒸气的甲类生产厂房或甲类物品库房及生活区的位置。

由于这类贮罐、危险物品仓库、堆场火灾危害性较大，而且建造过程中的投资也比较大，一旦建好就将成为永久性的建筑物或构筑物，因此，在审核图纸时，一定要根据风玫瑰选择恰当的位置，避开城市市区和居民生活区及重要的工矿企业，防止遗留先天性的重大火险隐患。

一般地讲，易燃、可燃气体、液体贮罐和易燃，可燃材料堆场等应建造在城市的边缘地带且处在常年主导风向的侧风向，并与相邻单位保持足够的防火间距。

风玫瑰图

风玫瑰”图也叫风向频率玫瑰图，它是根据某一地区多年平均统计的各个方风向和风速的百分数值，并按一定比例绘制，一般多用八个或十六个罗盘方位表示，如图一，由于该图的形状形似玫瑰花朵，故名“风玫瑰”。

玫瑰图上所表示风的吹向（即风的来向），是指从外面吹向地区中心的方向。

风玫瑰图分为风向玫瑰图(图一)和风速玫瑰图（图二）两种，一般多用风向玫瑰图。

风向玫瑰图表示风向和风向的频率。

风向频率是在一定时间内各种风向出现的次数占所有观察次数的百分比。

根据各方向风的出现频率，以相应的比例长度，按风向从外向中心吹，描在用8个或16个方位所表示的图上，然后将各相邻方向的端点用直线连接起来，绘成一个形式宛如玫瑰的闭合折线，就是风玫瑰图。

图中线段最长者，即外面到中心的距离越大，表示风频越大，其为当地主导风向，外面到中心的距离越小，表示风频越小，其为当地最小风频，如图三中甲，①＞②，①为主导风向，②为最小风频；外面到中心的距离较大，为当地主导风向，如其主导方向相反，则为季风风向，如图三中乙图，其主导风向为东北——西南方向。

建筑物的位置朝向和当地主导风向有密切关系。

如把清洁的建筑物布置在主导风向的上风向；把污染建筑布置在主导风向的下风向，最小风频的上方向；污染大气的建筑布局在与季风风向垂直的郊外，以免受污染建筑散发的有害物的影响。

风玫瑰图是消防监督部门根据国家有关消防技术规范在开展建审工作时必不可少的工具，一般由当地气象部门提供。

它的作用主要表现在二个方面：一、在城市规划中，可以根据风玫瑰图正确确定大型易燃、可燃气体和液体贮罐、易燃、可燃材料堆场、大型可燃物品仓库以及散发可燃气体、液体蒸气的甲类生产厂房或甲类物品库房及生活区的位置。

由于这类贮罐、危险物品仓库、堆场火灾危害性较大，而且建造过程中的投资也比较大，一旦建好就将成为永久性的建筑物或构筑物，因此，在审核图纸时，一定要根据风玫瑰选择恰当的位置，避开城市市区和居民生活区及重要的工矿企业，防止遗留先天性的重大火险隐患。

风向频率玫瑰图

NNW N NNE
WN
NE
WWN
EEN
W
·
WWS
SW SSW S
E EES
SE SSE
例如：已知A气象站所测得的方向频率和平均风速如下表所示，根据下表中的数据，就可以作出该站的风向频率玫瑰图（红线）和风速玫瑰图（蓝线）
A气象站各风向频率和平均风速
风向频率％
N NNE NE EEN E 5 6 67 8
此外，风与其他气候要素的相关情况也可以在风向频率玫瑰图中表现出来，例如：若知道某地的降雨情况，就可以在风向频率玫瑰图上表示该地风向与降雨量之间的关系。一般地风向观测记录的用16方位，但是为了统计的方便与意义明确，可以采用8方位绘制风向频率玫瑰图，具体的作法：
以没1cm代表降雨量为100mm,将各个方位的降雨量分别描在相应的方位上，再依次把这些点连接起来，就可以表示风向与降雨量之间的关系。
你能从图中看
出什么吗？ WN W
N
看出风向与
雨量的关系：
NE 吹东南风和
南方时，雨
量就大，多
达250--
·
0 100
200
300
E2西40风m时m雨；量吹
就小，约
50mm
SW
SE
S
EES SE 10 9
SSE S
8
4
平均风速m/s 3.4 3.3 3.5 3.6 3.2 3.2 3.4 3.7 2.9
方向
SSW SW
频率％
32
平均风速m/s 2.5 2.3
WWS W WWN NW NNW C(静风）
2
37
85
6
2.3 2.6 3.5 3.5 3.6 0

如何看风频玫瑰图

风速玫瑰图
形
式
及变化源自风向玫瑰图（风频图）是将风向分为8个或16个方位，在各方向线上按各方向风的出现频率，截取相应的长度，将相邻方向线上的截点用直线联结的闭合折线图形。
在图1中该地区最大风频的风向为北风，约为20 ％（每一间隔代表风向频率5％）；中心圆圈内的数字代表静风的频率。
如果用这种方法表示各方向的平均风速，就成为风速玫瑰图。
风玫瑰图——风频、风速的描绘
• 概念：风玫瑰图是以“玫瑰花”形式表示各方向上气流状况重复率的统计图形，所用的资料通常是一个地区多年的平均统计资料，其类型一般有风向玫瑰图和风速玫瑰图。
• 应用：风玫瑰图在气象统计、城市规划、工业布局等方面有着十分广泛的应用。
风
玫
风
瑰图
频玫瑰
的
图
基
本
风玫瑰图还有其他形式，如图2～图5，其中图3为风频风速玫瑰图，每一方向上既反映风频大小（线段的长度），又反映这一方向上的平均风速（线段末段的风羽多少）；
图4～图5为无量化的风玫瑰简易图，线段的长度表示风频的相对大小。

风玫瑰图怎么看

an dAl l t h i ng si nt he i rb ei n ga re 风玫瑰图怎么看“风玫瑰”图也叫风向频率玫瑰图，它是根据某一地区多年平均统计的各个风向和风速的百分数值，并按一定比例绘制，一般多用八个或十六个罗盘方位表示，如图一，由于该图的形状形似玫瑰花朵，故名“风玫瑰”。

玫瑰图上所表示风的吹向(即风的来向)，是指从外面吹向地区中心的方向。

我们来看图一：风玫瑰图分为风向玫瑰图(图一)和风速玫瑰图(图二)两种，一般多用风向玫瑰图。

风向玫瑰图表示风向和风向的频率。

风向频率是在一定时间内各种风向出现的次数占所有观察次数的百分比。

根据各方向风的出现频率，以相应的比例长度，按风向从外向中心吹，描在用8个或16个方位所表示的图上，然后将各相邻方向的端点用直线连接起来，绘成一个形式宛如玫瑰的闭合折线，就是风玫瑰图。

图中线段最长者，即外面到中心的距离越大，表示风频越大，其为当地主导风向，外面到中心的距离越小，表示风频越小，其为当地最小风频，如图三中甲，①>②，①为主导风向，②为最小风频；外面到中心的距离较大，为当地主导风向，如其主导方向相反，则为季风风向，如图三中乙图，其主导风向为东北—西南方向。

e an dAl l t h i ng si nt he i rb ei n ga re go od 建筑物的位置朝向和当地主导风向有密切关系。

如把清洁的建筑物布置在主导风向的上风向；把污染建筑布置在主导风向的下风向，最小风频的上方向；污染大气的建筑布局在与季风风向垂直的郊外，以免受污染建筑散发的有害物的影响。

5.2.5指北针及风向频率玫瑰图

建筑施工图
建筑施工图的有关规定——指北针与风玫瑰图
指北针符号北
细实线直径24mm 3mm 总平面图上的指北针或风向频率玫瑰图，是表明建筑物和建筑群的朝向和与风向的关系。

指北针的形状符合右图的规定，其圆的直径宜为24mm ，用细实线绘制；指针尾部的宽度宜为3mm ，指针头部应注“北”或“N”字。

需用较大直径绘制指北针时，指针尾部的宽度宜为直径的1/8。

指北针
风玫瑰图
北风向频率玫瑰图，简称
“风玫瑰图”，如建施总
平面图所示，风玫瑰图同
样指示正北方向。

表示常年(图中实线)和夏季
(图中虚线)的风向频率(各
城市或地区常年气象统计
平均数值)。

图形中显示的常年最高频
率风向称谓“主导风向”。
