110～220kV变压器中性点保护间隙距离计算选择
110～220kV变压器中性点保护间隙距离
计算选择
摘要：根据过电压及绝缘配合要求，总结110～220kV变压器中性点保护间隙的整定计
算原则，根据目前电力系统实际情况，计算110～220kV变压器中性点保护间隙可调范围值，并提出保护间隙可调范围通用设计值，以供设计单位及中性点设备厂家参考。
关键词：变压器中心点保护间隙；棒间隙距离；过电压及绝缘配合
中图分类号：
0 引言
电力系统中110～220kV变压器中性点可采用直接接地方式，部分变压器中
性点根据运行要求也可采用不接地方式。为防止在有效接地系统中偶然出现局部
不接地系统，并产生较高工频过电压损害变压器中性点绝缘，110～220kV不接地
变压器的中性点应采用水平布置的棒间隙保护，当因接地故障形成局部不接地系
统时，该间隙应动作。当系统以有效接地系统方式运行发生单相接地故障时，该
间隙不应动作。该间隙距离还应兼顾雷电过电压下保护变压器中性点标准分级绝
缘的要求。
保护间隙虽有限制过电压的能力，但其熄弧能力差，实际工程中常采用在保
护间隙旁边并联金属氧化物避雷器，避雷器作为雷电冲击过电压主保护，保护间
隙为后备保护。另外，保护间隙的工频击穿电压还应与避雷器持续运行电压配合，以免避雷器长时间运行在中性点工频过电压下而被损坏。
1 变压器中性点过电压
110～220kV变压器中性点采用经隔离开关接地，并配置与隔离开关并联的中
性点避雷器及放电间隙，其典型电气接线示意见图1。当中性点隔离开关处于合
闸位置时，变压器中性点为直接接地；当中性点隔离开关处于分闸位置时，变压
器中性点为经棒间隙接地。
图1 110～220kV变压器中性点成套装置接线示意图
（1）侵入雷电波过电压。
当雷击线路时，雷电冲击波侵入变压器，在三相同时进波时，变压器不接地
的中性点类似于开路情况，在中性点产生的雷电过电压最严重情况可达波幅值的
2倍。此过电压会对分级绝缘的变压器中性点造成危害。此情况下，宜优先装设
无间隙金属氧化物避雷器MOA作为主保护，间隙可作为后备保护。
（2）单相接地故障引起的工频过电压
系统以有效接地方式运行发生单相接地故障，由对称系统过渡到不对称系统，变压器中性点出现工频过电压，过电压幅值可由系统零序阻抗、正序阻抗采用对
称分量法计算，最大不超过0.6倍系统最高运行相电压。此情况下，间隙不应动作。
系统故障前以有效接地方式运行，但因接地故障断路器跳闸后形成局部不接
地系统，且变压器低压侧有电源时，变压器中性点位移电压将上升至相电压，该
电压对中性点绝缘水平较低的分级绝缘变压器构成威胁。此情况下，间隙应动作。
（3）非全相运行时在中性点引起的过电压
系统在单相重合闸、线路熔断器非全相熔断、线路断线、断路器单相或两相
拒动/不同期切合时，中性点会出现异常的过电压，过电压幅值可达2.0倍系统
最高运行相电压，危及110～220kV中性点不接地变压器的中性点绝缘。此情况
下，宜装设间隙保护，当继电保护装置设置有缺相保护时，也可装设无间隙MOA
保护。
2 变压器中性点间隙距离计算原则
（1）系统以有效接地方式运行发生单相接地故障时，中性点棒间隙不应动作。
系统以有效接地方式运行，发生单相接地故障后，在中性点直接接地系统中，变压器中性点产生的稳态过电压为：
式（1）
式中：为振荡系数；为最高运行相电压；（系统零序电抗/系统
正序电抗）。
中性点棒间隙的工频击穿电压有效值应满足式（2）要求：
式（2）
式中：为棒间隙的工频击穿电压有效值，kV；为安全系数，对外绝缘取
值为1.05；为大气修正系数，（其中H为设备安装地点的海拔高度，单位m；为指数，对空气间隙的工频击穿电压、雷电击穿电压，取值1.0）；σ
为空气间隙工频击穿电压的标准偏差，一般取值0.03。
（2）间隙的工频击穿电压应低于变压器中性点的短时工频耐受电压。
为保护变压器中性点绝缘，应使间隙的工频击穿电压低于变压器中性点的
1min短时工频耐受电压：
式（3）
式中：为变压器中性点的1min短时工频耐受电压有效值，kV。
（3）间隙的工频击穿电压应低于并联避雷器的持续运行电压。
为避免间隙并联避雷器长时间运行在工频过电压下而导致其损坏甚至爆炸，宜使间隙的工频击穿电压低于避雷器的持续运行电压（若配合有困难，可提高至避雷器的额定电压，但故障必须在10s内切除）：
式（4）
式中：为避雷器的持续运行电压有效值，kV。
（4）间隙的雷电冲击击穿电压应低于变压器中性点的雷电冲击耐受电压。
为保护变压器中性点绝缘，应使间隙的雷电冲击击穿电压低于变压器中性点的额定雷电冲击耐受电压：
式（5）
式中：-棒间隙的50%雷电冲击击穿电压（峰值），kV;为变压器中性点的雷电冲击耐受电压（峰值），kV。
（5）根据棒间隙击穿电压计算值，对照棒间隙击穿电压曲线，查取对应的棒间隙值（最大值、最小值），选取用于设备订货的棒间隙可调范围，形成可广泛使用的标准化通用设计值。
3 变压器中性点保护间隙距离计算实例
3.1 设备参数
根据《绝缘配合第1部分定义、原则和规则》GB 311.1-2012要求，110～220kV变压器中性点额定耐受电压参数如下：
表1 110kV～220kV变压器中性点额定耐受电压
数据来源110kV主变中性点
（不固定接地方式下）
220kV主变中性点
（不固定接地方式下）
雷电冲击耐受电压
（峰值，kV）
短时工频耐
受电压
（有效值，
kV）
雷电冲击
耐受电压
（峰值，
kV）
短时工频耐
受电压
（有效值，
kV）
GB
311.1
国
标要求
值
25095400200
注：表中耐受电压基于设备运行条件为正常环境条件，已按海拔1000m进行了修正。
根据《交流无间隙金属氧化物避雷器》GB 11032-2010要求，110kV～220kV 变压器中性点MOA标准参数如下：
表2 110kV～220kV变压器中性点MOA标准参数
主变压器中性点避雷器
额定
电压（kV）
持续运行
电压（kV）
标称放电电
流（kA）
1.5kA雷电冲
击电流下的最大残压
（峰值，kV）
110kV中性点避雷
器
7258 1.5186
220kV中性点避雷
器
144116 1.5320
3.2 系统参数
110～220kV系统中性点采用有效接地方式，国标GB/T 50064-2014要求在各
种条件下系统的零序电抗与正序电抗之比（）应为正值并且不应大于3。现
状系统参数经常出现系统零序电抗略小于正序电抗的情况，例如。根据
中性点稳态过电压计算公式（1）分析可知，的比值越大，稳态过电压的
数值越高；的比值越小，稳态过电压的数值越低。鉴于保护间隙设备参数
选取宜满足通用性要求，取110～220kV系统计算条件为：（适用于当前电网大部分情况，若有特例，应按实际比值计算）。
3.3 间隙距离计算示例
3.3.1 110kV变压器中性点保护间隙距离计算
计算条件：海拔H=1000m；；110kV变压器中性点绝缘水平取国标要求值，雷电冲击耐受电压250kV（峰值），短时工频耐受电压95kV（有效值）。
Step1：计算大气修正系数。
Step2：系统以有效接地方式运行发生单相接地故障时，中性点棒间隙不应
动作。
系统以有效接地方式运行，发生单相接地故障后，在中性点直接接地系统中，变压器中性点产生的稳态过电压为：
（）
（）
中性点棒间隙的工频击穿电压有效值应满足：
（）
（）
Step3：间隙的工频击穿电压应低于变压器中性点的短时工频耐受电压。
因110kV变压器中性点绝缘水平的国标要求值短时工频耐受电压95kV（有效值）已按海拔1000m进行了修正，此处计算中取。
Step4：间隙的工频击穿电压应低于并联避雷器的持续运行电压。
Step5：间隙的雷电冲击击穿电压应低于变压器中性点的雷电冲击耐受电压。
因110kV变压器中性点绝缘水平的国标要求值雷电冲击耐受电压250kV（峰值）已按海拔1000m进行了修正，此处计算中取。
Step6：保护间隙取值。
综上，间隙的工频击穿电压、雷电冲击击穿电压满足以下条件：
间隙的工频击穿电压（有效值）：
；
间隙的雷电冲击击穿电压（峰值）：
。
对照棒间隙击穿电压曲线（基于海拔H=0m条件下），查取间隙可调范围：
工频击穿电压要求的间隙范围：
；
雷电冲击击穿电压要求的间隙范围：
。
小结：海拔H=1000m条件下，系统参数满足，110kV变压器中
性点采用GB 311.1标准绝缘水平或高于标准绝缘水平，中性点避雷器采用标准
参数时，110kV变压器中性点的保护间隙距离可取。具体
项目保护间隙距离整定值需根据其实际值采用上述流程计算得出。
3.3.2 高海拔地区变压器中性点保护间隙距离计算
工程实际运行环境条件多变，为便于设备统一设计及制造，实际运用中可将
海拔高度划分为5档：0m、1000m、2000m、3000m、4000m。
根据前述计算流程，分别计算各档位海拔条件下变压器中性点保护间隙距离。
海拔（大气）修正系数计算结果见下表：
表3 海拔修正系数
海拔高度（m）01000200030004000
1.0 1.131 1.278 1.445 1.634
0.885 1.0 1.131 1.278 1.445
当系统参数取，变压器中性点采用GB 311.1要求的标准绝缘水平，中性点避雷器采用标准参数时，各档位海拔条件下变压器中性点保护间隙击
穿电压要求值的计算结果见表4。根据表4计算结果，对照棒间隙击穿电压曲线（基于海拔H=0m条件下），查取间隙距离的要求范围，详见表5。
表4 保护间隙击穿电压要求值
海拔高度
（m）
01000200030004000 110kV变
压器中性点保护间隙的工频击穿电压要求（kV，有效值）
26.05
（35.97）＜U bg
＜50.68
29.45
（40.67）＜U bg
＜57.30
33.30
（45.98）＜U bg
＜64.77
37.64
（51.98）＜U bg
＜73.23
42.56
（58.77）＜U bg
＜82.79
110kV变压器中性点保
护间隙的雷电冲击击穿电压要求（kV，峰值）
U bL＜
193.21
U bL＜
218.44
U bL＜
246.95
U bL＜
279.19
U bL＜
315.64
220kV变
压器中性点保护间隙的工频击穿电压要求（kV，有效值）
52.10
（71.95）＜U bg
＜101.35
58.90
（81.34）＜U bg
＜114.59
66.59
（91.96）＜U bg
＜129.54
75.28
（103.96）＜
U bg＜146.46
85.11
（117.53）＜
U bg＜165.57
220kV变压器中性点保
护间隙的雷电冲击击穿电压要求（kV，峰值）
U bL＜
309.14
U bL＜
349.50
U bL＜
395.12
U bL＜
446.70
U bL＜
505.02
备注：保护间隙的工频击穿电压最小要求值按边界值计算，括号外数据按计算得出，括号内数据按计算得出。
表5 保护间隙距离要求值
海拔高
度（m）
01000200030004000
工频击
穿电压要求的
110kV变压器中性点保护间隙距离L整定要求（mm）
92.10(127
.17)＜L＜179.18
104.12
（143.79）＜
L＜202.59
117.73
（162.56）＜
L＜228.99
133.08
（183.78）＜
L＜258.91
150.47
（207.78）＜
L＜292.71
雷电冲击击穿电压要求的110kV变
压器中性点保护间隙距离L 整定要求（mm）L＜189.82
L＜
227.66
L＜
270.43
L＜
318.78
L＜
373.45
工频击
穿电压要求的220kV变压器中性点保护间隙距离L整定要求（mm）
184.20
（254.38）＜L＜
358.33
208.24
（287.58）＜
L＜405.14
235.43
（325.13）＜
L＜459.93
266.16
（367.55）＜
L＜517.81
300.91
（415.53）＜
L＜585.38
雷电冲击击穿电压要求的220kV变
压器中性点保护间隙距离L 整定要求（mm）L＜363.71
L＜
424.25
L＜
492.68
L＜
570.06
L＜
657.53
备注：保护间隙距离L整定要求按边界值计算，括号外数据按计算得出，括号内数据按计算得出。
4 结语
110～220kV变压器中性点保护间隙距离最小值由系统参数“”控制，受海拔高度影响；变压器中性点短时工频耐受电压、雷电冲击耐受电压、并联MOA 的持续运行电压为间隙距离最大值的计算条件，其中并联MOA的持续运行电压作为间隙距离最大值的控制条件。
为便于工程设计及设备制造标准化，表6给出各档海拔范围条件下，中性点保护间隙可调范围的推荐设计值。该值适用于对应海拔范围条件下，系统参数满足，变压器中性点采用GB 311.1要求的标准绝缘水平或高于其规定的准绝缘水平，中性点避雷器采用GB 11032推荐的标准参数时，保护间隙出厂可调范围标准值，满足实际工程需求。
表6 变压器中性点保护间隙距离可调范围选择
海拔高度（m）
110kV变压器中性点保护间隙
距离设计推荐值（mm）
220kV变压器中性点保护间隙
距离设计推荐值（mm）
0～1000100～200200～400
1000～2000100～200200～400
2000～3000150～300250～500
3000～4000150～300250～500
4000～5000200～400300～600
具体项目的变压器中性点保护间隙距离整定值需根据其实际值，考虑工
程地实际海拔高度影响、变压器中性点耐受电压、并联MOA的持续运行电压等因素，采用前述流程计算得出，以满足实际运行时，间隙能保护变压器中性点绝缘，并兼顾保护并联MOA安全运行。
参考文献
[1]《交流电气装置的过电压保护和绝缘配合设计规范》：GB/T 50064，2014．
[2]《绝缘配合第1部分定义、原则和规则》：GB 311.1，2012.
[3]《绝缘配合第２部分：使用导则》：GB/T 311.2，2013．
[4]《交流无间隙金属氧化物避雷器》：GB 11032，2010．
[5]《电力工程设计手册变电站设计》，2018．
[6]《电力工程设计手册火力发电厂电气一次手册》，2019．
[7]《国家电网有限公司十八项电网重大反事故措施（修订版）》，2018.
[8]《中国电力百科全书》，2014．
[9]章叔昌，变压器中性点保护间隙及MOA的参数选择[P]．南昌1006-348X（2005）02-15-04
作者简介：
徐衍超(1989)，男，学士，注册电气工程师，长期从事电力系统、变电站及新能源项目设计工作。
罗晓波(1985)，男，学士，注册电气工程师，长期从事电力系统、变电站及新能源项目设计工作。
110～220kV变压器中性点保护间隙距离计算选择
110～220kV变压器中性点保护间隙距离 计算选择 摘要：根据过电压及绝缘配合要求，总结110～220kV变压器中性点保护间隙的整定计 算原则，根据目前电力系统实际情况，计算110～220kV变压器中性点保护间隙可调范围值，并提出保护间隙可调范围通用设计值，以供设计单位及中性点设备厂家参考。 关键词：变压器中心点保护间隙；棒间隙距离；过电压及绝缘配合 中图分类号： 0 引言 电力系统中110～220kV变压器中性点可采用直接接地方式，部分变压器中 性点根据运行要求也可采用不接地方式。为防止在有效接地系统中偶然出现局部 不接地系统，并产生较高工频过电压损害变压器中性点绝缘，110～220kV不接地 变压器的中性点应采用水平布置的棒间隙保护，当因接地故障形成局部不接地系 统时，该间隙应动作。当系统以有效接地系统方式运行发生单相接地故障时，该 间隙不应动作。该间隙距离还应兼顾雷电过电压下保护变压器中性点标准分级绝 缘的要求。 保护间隙虽有限制过电压的能力，但其熄弧能力差，实际工程中常采用在保 护间隙旁边并联金属氧化物避雷器，避雷器作为雷电冲击过电压主保护，保护间 隙为后备保护。另外，保护间隙的工频击穿电压还应与避雷器持续运行电压配合，以免避雷器长时间运行在中性点工频过电压下而被损坏。 1 变压器中性点过电压 110～220kV变压器中性点采用经隔离开关接地，并配置与隔离开关并联的中 性点避雷器及放电间隙，其典型电气接线示意见图1。当中性点隔离开关处于合
闸位置时，变压器中性点为直接接地；当中性点隔离开关处于分闸位置时，变压 器中性点为经棒间隙接地。 图1 110～220kV变压器中性点成套装置接线示意图 （1）侵入雷电波过电压。 当雷击线路时，雷电冲击波侵入变压器，在三相同时进波时，变压器不接地 的中性点类似于开路情况，在中性点产生的雷电过电压最严重情况可达波幅值的 2倍。此过电压会对分级绝缘的变压器中性点造成危害。此情况下，宜优先装设 无间隙金属氧化物避雷器MOA作为主保护，间隙可作为后备保护。 （2）单相接地故障引起的工频过电压 系统以有效接地方式运行发生单相接地故障，由对称系统过渡到不对称系统，变压器中性点出现工频过电压，过电压幅值可由系统零序阻抗、正序阻抗采用对 称分量法计算，最大不超过0.6倍系统最高运行相电压。此情况下，间隙不应动作。 系统故障前以有效接地方式运行，但因接地故障断路器跳闸后形成局部不接 地系统，且变压器低压侧有电源时，变压器中性点位移电压将上升至相电压，该 电压对中性点绝缘水平较低的分级绝缘变压器构成威胁。此情况下，间隙应动作。 （3）非全相运行时在中性点引起的过电压 系统在单相重合闸、线路熔断器非全相熔断、线路断线、断路器单相或两相 拒动/不同期切合时，中性点会出现异常的过电压，过电压幅值可达2.0倍系统 最高运行相电压，危及110～220kV中性点不接地变压器的中性点绝缘。此情况
间隙保护国家有关规定
间隙保护国家有关规定 根据国家电力公司制定的《防止电力生产重大事故的二十五项重点要求》〔国电发［2000］589号〕和有关网局《110-220KV变压器中性点过电压保护方式规定》，现摘录如下： 1、当220KV变电站有两台及以上主变运行时，应将其中一台主变高压绕组中性点直接接地。 2、110KV、220KV变压器不接地的中性点应装设间隙或采用避雷器与间隙并联保护方式。因接地故障形成局部不接地系统时间隙应动作；系统以有效接地方式运行、发生单向接地故障时，间隙不应动作；避雷器应能承受单向接地时中性点的稳态电压升高。间隙的标准雷电波放电电压和避雷器雷电冲击残压应低于变压器中性点雷电冲击耐受水平。 3、220KV变压器〔自耦变除外〕的220KV绕组中性点为110KV绝缘水平〔LI400AC200〕，110KV绕组中性点为60KV绝缘水平〔LI325AC140〕，均应采用钢棒间隙与避雷器并联保护方式。220KV绕组中性点宜选用Y1.5W-144/320型氧化锌，间隙距离宜选用300mm; 110KV绕组中性点宜选用Y1.5W-60/144型氧化锌，间隙距离宜选用140mm。 4、110KV变压器中性点采用以下保护方式 110KV绕组中性点为60KV绝缘水平(LI325AC140),宜选用Y1.5W-60/144型氧化锌避雷器与140mm距离的间隙相并联。 110KV绕组中性点为44KV绝缘水平(LI250AC95),宜选用Y1.5W-60/144型氧化锌避雷器与120mm距离的间隙相并联。 110KV绕组中性点为35KV绝缘水平(LI185AC85),可以采用单独间隙保护，间隙距离宜选用115mm。 有关各方可以根据当地海拔高度和空气湿度放电间隙距离作适当调整。 5、棒间隙采用φ16mm镀锌圆钢，端部形状接近半圆无棱角〔不允许焊接铜球〕，尾端应有螺纹以便调节，间隙应水平布置以防止雨水短接。避雷器应加装放电记数器，以便于巡视人员监视。 6、变压器不接地的中性点应增设间隙〔过流、过压〕保护，当系统单向接地且失去接地中性点时，间隙过电压保护经0.3～0.5秒时限动作并跳开变压器各侧断路器；低压侧有发电电源的应在变电站装设解列装置，其中3U O取自于高压母线，动作时限应与间隙保护动作时间相配合。
220kV和110kV主变压器中性点过电压保护配置与使用意见(试行)
220kV和110kV主变压器中性点过电压保护配置与使用意见(试行)
220kV和110kV主变压器 中性点过电压保护配置与使用意见（试行） 近年来，由于云南电网线路发生单相接地故障引起部分220kV 和110kV主变压器中性点间隙击穿，导致变压器中性点间隙零序电流保护动作，造成变压器跳闸停电的事故多次发生。为了遏制类似事故的重复发生，提高电网供电可靠性和安全稳定运行水平，在试研院公司提交的技术报告《云南电网110、220kV分级绝缘变压器中性点保护方案研究》和对公司系统主变压器中性点过电压保护进行全面调查的基础上，结合国家和电力行业相关标准并吸取其他网省公司经验，对云南电网220kV和110kV主变压器中性点过电压保护的配置与使用提出以下试行意见： 一、主变压器中性点接地方式要求 500kV-110kV主变压器中性点接地方式应遵循DL/T 559-94《220-500kV电网继电保护装置运行整定规程》和DL/T 584-95 《3-110kV电网继电保护装置运行整定规程》的有关规定，并兼顾各电压等级主变压器中性点绝缘水平。 1. 自耦变压器中性点必须直接接地运行。 2. 220kV分级绝缘变压器中性点接地运行方式的安排，应按照DL/T 559-94《220-500kV电网继电保护装置运行整定规程》第4.1.4条执行，并应考虑变压器中性点绝缘水平：当主变压器220kV侧中
性点绝缘等级为110kV时，220kV侧中性点可不接地运行；当220kV 主变压器的110kV侧中性点绝缘等级为66kV时，110kV侧中性点可不接地运行；当主变压器110kV侧中性点绝缘等级为44kV时，中性点一般应直接接地运行；当主变压器110kV侧中性点绝缘等级为35kV时，110kV侧中性点必须直接接地运行；当220kV主变压器中压侧或低压侧有并网小电源时，220kV侧和110kV侧中性点均宜直接接地运行，220kV进线侧宜配置线路保护。 3. 110kV分级绝缘变压器中性点接地运行方式的安排，应按照DL/T 584-95《3-110kV电网继电保护装置运行整定规程》第 4.1.3.4条执行，并应考虑变压器中性点绝缘水平：当主变压器中性点绝缘等级为66kV时，中性点可不接地运行；当主变压器中性点绝缘等级为44kV时，中性点一般应直接接地运行，当主变压器中性点绝缘等级为35kV时，中性点必须直接接地运行。 4．电网变压器中性点接地方式应尽量保持变电所零序阻抗基本不变。云南电网主变压器中性点接地运行数目均由省调统一分配及管理，各运行单位不得随意更改，需要改变变压器中性点运行方式时，应事先得到省调同意。在操作过程中允许某一厂站中性点接地数短时超过规定。当110kV变压器中压侧或低压侧有并网小电源时，地调应计算确定该变压器是否需要接地运行，并报省调批准后执行。 二、主变压器中性点过电压保护（一次部分）配置和使用要求 1.分级绝缘变压器运行时中性点可能不接地的，应 采用棒间隙并联金属氧化物避雷器保护。
110kV变压器中性点间隙保护的配置与整定
110kV变压器中性点间隙保护的配置与 整定 摘要：计算分析某某变110kV主变压器中性点不接地时的过电压，根据电网 公司要求和电力规程对变压器中性点保护的规定，拆除原有中性点仅为避雷器的 保护形式，提出采用间隙保护与避雷器相互并联的中性点保护方式，并确定了间 隙距离。通过继电保护定值的整定，保障了变压器在系统发生单相接地、非全相 分合闸或雷电冲击时，均能安全稳定运行。 关键词：变压器中性点；单相接地；间隙保护并联避雷器；继电保护定值整 定 110kV变压器保护配置按反应量分为:反应非电气量保护,如重瓦斯、轻瓦斯 保护;反应电气量保护,如差动、过电流、零序过流、零序过压、中性点接地间隙、过负荷保护。非电气量保护的定值可取厂家推荐值,电气量保护的整定计算比较 复杂。而110kV变电站实际运行中，存在着设备老化、环境和人为等多种因素的 影响极易导致电力设备发生故障，为确保故障发生时，继电保护装置能够正确迅 速地发挥自动保护功能，必须对地区110kV变电站继电保护采用具体的整定方案，进一步提高继电保护工作效率，确保电网安全稳定运行。 1、变压器中性点间隙保护的配置 目前常见的输电网络电压等级有：220kV、110kV和35kV。110kV及以上电压 等级主要承担输电任务，形成多电源供电模式，采用中性点直接接地方式，其主 保护一般由全线路速动纵联保护担任，后备保护由距离保护、零序保护、阶段式 过流保护组成。110kV以下电压等级的电网，主要承担地区电网供配电任务，发 生单相接地后为保证继续供电，中性点采用非直接接地方式。 变压器中性点间隙保护结构原理如图1所示，放电间隙、避雷器和接地隔离 开关并联配置。接地隔离开关可根据电力调度要求投用或退出，投用表示变压器
110kV变压器主变中性点电流计算方法和计算过程
110kV变压器主变中性点电流计算方法和计算过程 变压器在电网调度或电能生产中发挥了重要作用，主变中性点是设备运行控制的主要参数之一。本文分析了电力计量工作的重要性，以电容电流计算为例，从主变电容电流计算、短路电流计算等方面，对110kV变压器主变中性点电流计算提出了科学的方法。 标签：110kV；变压器；主变中性点；计算方法 110kV变压器在变电站建设中具有调度性作用，借助变压器实现了电压值控制的最优化，扩大了电网服务运行的功能水平。为了更好地发挥变压器功能，对主变中性点指标进行合理地计算与分析，能够引导变电站作业调度的可持续性，降低主变压器故障带来的各种风险隐患。 一、主变中性点 三相电源或三相负载连接成星形时出现的一个公共点。当三相星形连接负载的中性点N与供电系统的中线连在一起时，中性点N的电位因受到电源的直接约束而与电源的中性点n的电位基本相同。但若三相星形连接负载的中性点N 不与供电系统的中线相连，此时若负载不对称，则会发生中性点位移。中性点位移是指在位形图上中性点N和中性点n不再重合，实际上是表明二者的电位不同，出现了电值，此时选中性点n的电位为零，如图1所示。 二、110kV变压器主变中性点电流计算 计量是工业可持续发展的核心工作，准确地计量可以实现生产的标准化，降低各类流程产生的物资耗损问题，全面提升各类资源的综合利用效率。但是，主变中性点计算阶段也面临着不同的稳定，数据结果指标精准性偏低是比较普遍的现象，这一问题会影响到电网分配电能作业的效率。 1、电流允许值标准 110kV变压器主变中性点电流计算要结合具体的参数表中，才能保证计算所得数据符合行业规定，为后期变压器调控运行提供可靠指导。根据国家拟定的电力行业标准，110kV变压器单相接地的安全电流，按照这一标准调控发电机组或变压器运行状态，实现了主变中性点接地运行的最优化状态。 2、主变电容电流大小计算 根据变压器在电网调度系统中的应用情况，中性点计算要考虑多个参数。KG参数引入的说明，当发电机没有经过单元变压器，直接与低压、中压等进行连接，最终都是要利用阻抗修正因素KG对中性点短路阻抗进行校正。现代电网规划中，变电系统讲变压器与中低压网络相互协调运行，而不是早期单元变压器
高海拔地区主变中性点放电间隙距离选择研究
高海拔地区主变中性点放电间隙距离选择研究 摘要：本文结合高海拔某500kV变电站220kV主变中性点成套设备间隙距离的 整定计算，研究了海拔高度对中性点成套设备放电间隙的距离的影响，对高海拔 地区的变电站中性点成套设备的放电间隙距离选择有一定的指导意义。 0 引言 电力变压器是电网中的重要元件，其安全运行关系到整个电力系统能否连续 稳定的工作。其中性点接地方式，按照运行的需要大致可分为两类：中性点有效 接地和中性点非有效接地。在我国电力系统中，66kV电压等级以下的系统一般采 用中性点非有效接地系统；110kV电压等级以上的系统，一般采用中性点有效接 地方式运行。在中性点有效接地方式的系统中，为保持零序网络保持基本不变， 以使零序保护范围基本保持不变的目的，运行人员通常采取部分变压器中性点接地，另一部分变压器中性点不接地的运行方式。对于中性点不直接接地的分级绝 缘变压器，中性点保护一般采用放电间隙并联氧化锌避雷器。两者互相配合，达 到保护变压器目的。随着海拔的升高，空气密度和湿度的变化，空气间隙的放电 电压会相应的降低，为高海拔空气间隙的选择带来一定的难度。 1 放电间隙和并联避雷器的作用和分工 避雷器主要针对雷电过电压，放电间隙主要针对有效接地系统中因故障形成 局部不接地系统产生的工频过电压，以及非全相运行和铁磁谐振带来的过电压， 这种方式既对变压器中性点进行保护，又达到了互为保护的目的。 2 主变中性点放电电压计算 根据GB/T 50064-2014《交流电气装置的过电压保护和绝缘配合设计规范》规定：4.1.4条，设计时应避免110kV及220kV有效接地系统中偶然形成局部不接地系统产生较高的工频过电压，其措施应符合下列要求： 1.“当形成局部不接地系统，且继电保护装置不能在一定时间切除110kV或 220kV变压器的低、中压电源时，不接地的变压器中性点应装设间隙。当因接地 故障形成局部不接地系统时，该间隙应动作；系统以有效接地系统运行发生单相 接地故障时，间隙不应动作”；2.“当形成局部不接地系统，且继电保护装置设有 失地保护可在一定时间内切除110kV及220kV变压器的三次、二次绕组的电源时，不接地的中性点可装设无间隙金属氧化物避雷器（MOA），应验算其吸收能量。 该避雷器还应符合雷电过电压下保护变压器中性点标准分级绝缘的要求。”为满 足以上要求，主变中性点间隙应满足以下4个原则。 原则1：系统以有效接地方式运行发生单相接地故障时，中性点保护间隙不 应动作； 原则2：当系统因单相接地故障转变为中性点不接地的局部孤立系统, 致中性 点上出现较高电位时, 棒间隙应能可靠动作,以保护变压器中性点及线端设备，此 时应以最低相电压，单相接地时稳态电压进行验算。 原则3：主变中性点间隙的工频放电电压应低于主变中性点的1min工频耐受 电压，以保护主变中性点的绝缘； 原则4：保护间隙应与中性点避雷器相互配合，保护间隙工频放电电压应低 于避雷器额定电压，以保护避雷器。 根据GB/T 50064-2014《交流电气装置的过电压保护和绝缘配合设计规范》规
220kV变压器变压器中性点间隙保护问题探究
220kV变压器变压器中性点间隙保护问题探究 摘要：现有的220 kV变压器,中性点一般装有棒-棒间隙,其间隙间的距离取多少为合理,并如何与零序过流保护及过压保护配合,是当前运行单位易忽略的问题。本文根据电压相量分析得出变压器实际运行时中性点零序电压的取值范围，阐述了继电保护间隙保护定值整定原则，论述了变压器中性点间隙距离的选择。 关键词：220kV变压器；过电压保护；中性点间隙距离 在220kV变压器运行中,必须做到中性点的接地保护,而在确定接地方式时,就必须对中性点的保护间隙进行科学的选择。鉴于目前运行的变压器中性点保护间隙存在设计不合理,维护量大,缺陷较多等问题。为达到保护变压器的目的，应根据有关规程,结合现场实际情况,选择合适的间隙距离、间隙过电压保护定值及实现两者的协调配合是非常必要的。 1.中性点零序电压相量分析 在220kV中性点接地系统中，正常运行情况，电压向量图如图1所示。零序电压3U0为 3U0=UA+UB+UC=0（1） 式中，UA为系统A相相电压；UB为系统B相相电压；UC为系统C相相电压。 图4棒-棒间隙的冲击（1.5/40s）50%放电电压和间隙距离的关系 4.结论 总之，通过继电保护、中性点间隙保护和中性点保护间隙的配合，能够保障变压器安全稳定运行。对于实际运行的变压器，变压器间隙保护电压定值应根据系统零序阻抗X0与X1的比值K进行整定，并根据年度运行方式对变压器间隙保护电压定值进行校核，避免或减少在系统发生单相接地时变压器中性点间隙保护误动作和中性点间隙频繁击穿。对新安装变压器考虑海拔高度和空气湿度的影响，两根棒间隙安装位置水平且在一条轴线上，应对中性点间隙距离进行试验，验证间隙距离整定的正确性及间隙距离安装的工艺水平，以满足安全稳定运行要求。 参考文献： [1]朱朝阳.变压器中性点间隙保护装置实践[J].环球市场信息导报, 2014(11). [2]黄金鹏,郭爱军.变压器中性点保护间隙的安装与配置[J].江西水利科技, 2006, 32(2):115-118. [3]戴何笠,刘能,王旭等.变压器中性点并联保护间隙距离确定方法研究[J].电瓷避雷器, 2017(3):147-152. [4]杨忠礼,李家鹏.新型变压器中性点保护间隙装置研制[C]//中国电机工程学会青年学术会议. 2008.
220kV变电站中110kV输电线路保护整定思路
220kV变电站中110kV输电线路保护整定思路 摘要：本文介绍了220kV站中110kV输电线路保护整定思路，为实际工作提供一定的参考。 关键字：整定变电站线路 0.引言 整定计算专业需要充分考虑系统中各个节点的时间和定值配合，保证故障时保护动作的正确合理。在天津滨海地区，110kV线路多涉及转供线路，这就在电源和终端站之间加入了一级保护，整定计算的难度加大，配合系数和时间级差需要仔细推敲。 1.电力系统对保护整定计算的要求 对电力系统继电保护的基本要求是选择性、速动性、灵敏性和可靠性。这些要求之间，相辅相成，有的相互制约，需要针对规程要求和具体条件，制定不同的整定方案。 1.1选择性 如图1所示的网络接线中，假定潮流是从M流向N，再流向P（N侧、P侧用户不带小电源），当K1点发生故障，必须由M侧（电源侧）线路保护动作切除故障，而K2点发生故障，则必须由N侧出线保护动作切除故障，而M侧出线保护不应动作，这样可以保证用户1持续供电，并且实现故障点隔离。而在K2点故障时，M侧线路后备保护是可以感受到故障电流的，这就要求两个后备保护有数值和时间的配合。同时，作为远后备保护，在N侧保护拒动时，M侧保护还应可靠动作切除故障。 1.2 速动性 短路时快速切除故障，可以缩小故障范围，减轻短路引起的破坏程度，提高电力系统的稳定性。为兼顾速动性与选择性，一般允许保护带有一定的延时切除故障。对于不同的电压等级和不同结构的网路，故障切除最小时间有不同的要求。一般对于400-500kV以上的网络，约为0.02-0.04s，对220-330kV网络为0.04-0.1s，对于110kV的网络为0.1-0.7s。这就要求几个有配合关系的线路之间的定值整定，既要符合规程要求，又要有时间级差。目前，电网内110kV线路保护均为三段式相间、接地距离保护、四段式零序保护，动作时限也因微机化实现而按0.3s 级差调整。 1.3 灵敏度

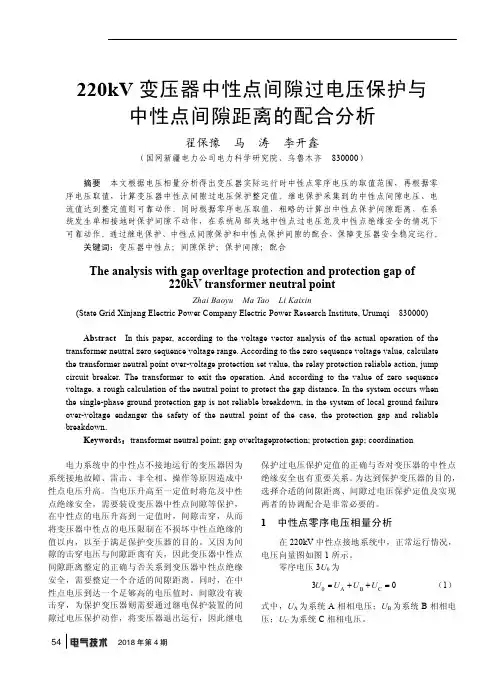

220kV变压器中性点间隙过电压保护与中性点间隙距离的配合分析
