螺纹基本尺寸对照表
（以及螺纹底孔相关尺寸）
参照机械设计师首册编制
OPMSM 2005年7月
螺纹代号
Thread code
一、英制螺纹（螺纹牙型角55度）
BSW——英国标准惠氏螺纹（粗牙）
BSF——英国标准惠氏螺纹（细牙）
G——直管螺纹(外螺纹分A、B两级即在螺纹中径公差有所区别，丝锥分G、G-D)非密封性螺纹
R——锥管外螺纹（旧代号ZG；KG）
RC——锥管内螺纹（旧代号ZG；KG）
二、美制螺纹（螺纹牙型角60度）
UNC——统一制粗牙螺纹（代替NC）
UNF——统一制细牙螺纹（代替NF）
UNEF——统一制超细牙螺纹
UN——统一制不变螺距螺纹
UNS——统一制特殊螺纹
三、美制螺纹（螺纹牙型角60度）
NPT——一般用途锥管螺纹（旧代号Z、K）（斜角为1°47'即1：16）NPSC——管接头直管内螺纹
NPSM——设备上自由配合，机械连接用直管螺纹
NPTF——干密封锥管螺纹
NPSF——干密封燃料内螺纹
NGT——气瓶用螺纹
四、米制螺纹（螺纹牙型角60度，斜角为1°47'24"即1：16）
ZM——米制锥管螺纹
五、其它螺纹
PZ——气瓶螺纹
5V1至20V1——气门芯螺纹（螺纹牙型角60度，平顶、螺纹底部为园弧形）
六、管螺纹（螺纹牙型角55度，螺纹顶、底部为园弧形约）
RC——圆锥内螺纹（螺纹牙型角55度，斜角为1°47'即1：16）
RP——圆柱内螺纹（螺纹牙型角55度）
R——圆锥外螺纹（螺纹牙型角55度，斜角为1°47'即1：16）

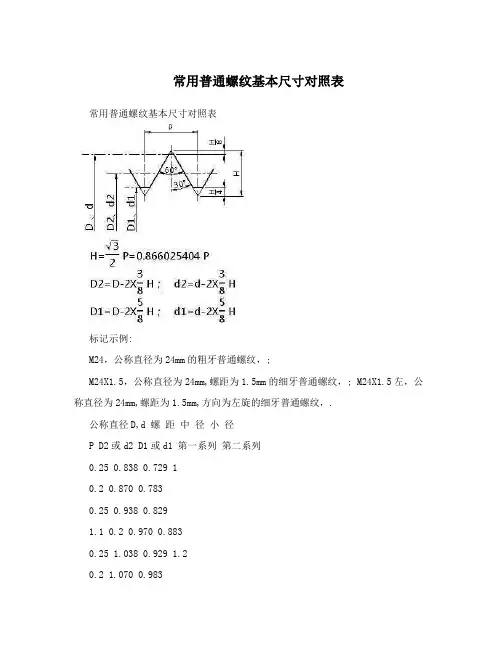

七、普通螺纹（螺纹牙型角60度）
M——普通螺纹代号
八、特殊螺纹
Tr——梯形螺纹（螺纹牙型角30度）
B——锯齿形螺纹（牙型角30×30度）
