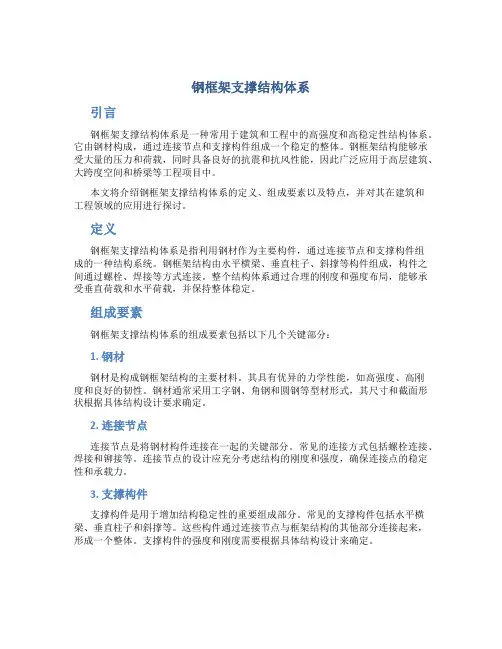

钢框架支撑结构体系受力特点
钢框架支撑结构体系
钢框架支撑结构体系引言钢框架支撑结构体系是一种常用于建筑和工程中的高强度和高稳定性结构体系。
它由钢材构成，通过连接节点和支撑构件组成一个稳定的整体。
钢框架结构能够承受大量的压力和荷载，同时具备良好的抗震和抗风性能，因此广泛应用于高层建筑、大跨度空间和桥梁等工程项目中。
本文将介绍钢框架支撑结构体系的定义、组成要素以及特点，并对其在建筑和工程领域的应用进行探讨。
定义钢框架支撑结构体系是指利用钢材作为主要构件，通过连接节点和支撑构件组成的一种结构系统。
钢框架结构由水平横梁、垂直柱子、斜撑等构件组成，构件之间通过螺栓、焊接等方式连接。
整个结构体系通过合理的刚度和强度布局，能够承受垂直荷载和水平荷载，并保持整体稳定。
组成要素钢框架支撑结构体系的组成要素包括以下几个关键部分：1. 钢材钢材是构成钢框架结构的主要材料。
其具有优异的力学性能，如高强度、高刚度和良好的韧性。
钢材通常采用工字钢、角钢和圆钢等型材形式，其尺寸和截面形状根据具体结构设计要求确定。
2. 连接节点连接节点是将钢材构件连接在一起的关键部分。
常见的连接方式包括螺栓连接、焊接和铆接等。
连接节点的设计应充分考虑结构的刚度和强度，确保连接点的稳定性和承载力。
3. 支撑构件支撑构件是用于增加结构稳定性的重要组成部分。
常见的支撑构件包括水平横梁、垂直柱子和斜撑等。
这些构件通过连接节点与框架结构的其他部分连接起来，形成一个整体。
支撑构件的强度和刚度需要根据具体结构设计来确定。
4. 地基基础地基基础是钢框架支撑结构的承载体，用于分散荷载并将其传递到地下。
地基基础的设计应充分考虑结构的重量和荷载，确保结构的稳定性和安全性。
特点钢框架支撑结构体系具有以下几个特点：1. 强度高钢材具有高强度和高刚度，能够承受大量的荷载。
钢框架结构通过合理的构造和连接方式，确保结构的整体强度和稳定性。
2. 抗震性能好钢框架结构具有较好的抗震性能。
由于钢材的韧性和连接节点的刚性，结构在地震荷载作用下能够有效地吸收和分散能量，从而减小地震对结构的破坏。
建筑结构体系及特点
建筑结构体系及特点建筑结构体系是指建筑物的构造系统，用于支撑和传递载荷。
它是建筑设计的关键方面，直接决定着建筑物的稳定性、安全性和美观性。
不同类型的建筑结构体系有着不同的特点和应用范围。
下面将介绍几种常见的建筑结构体系及其特点。
1.框架结构体系：框架结构体系是由柱与梁组成的网格结构，广泛应用于多层建筑和高层建筑中。
其主要特点如下：-稳定性强：框架结构体系能够承受垂直重力和水平荷载，并通过简单的板材或墙体来稳定整个建筑。
-灵活性好：框架结构体系的柱和梁可以根据需要进行调整和扩展，提供了设计和空间布局的灵活性。
-施工简便：框架结构体系的构建相对简单，适合大规模工业化建造，可以减少施工时间和成本。
2.钢结构体系：钢结构体系是由钢材构成的支撑结构体系，具有以下特点：-强度高：钢材的强度较高，能够承受大荷载和抗震能力，适用于高层建筑和大跨度空间的建造。
-轻巧灵活：相比传统混凝土结构，钢结构具有重量轻、体积小的特点，可以实现更灵活的设计和布局。
-施工速度快：钢结构材料的制作和加工相对简单，可以在工厂预制，缩短施工时间。
3.钢筋混凝土结构体系：钢筋混凝土结构体系是由钢筋和混凝土共同构成的复合结构，常用于建筑物的主体结构。
其特点如下：-承载能力强：钢筋混凝土结构能够承受大荷载，具有较好的抗震性能。
-耐久性好：混凝土具有良好的耐久性，能够抵抗气候和化学腐蚀。
-施工便捷：钢筋混凝土结构可以在现场浇筑，适用于各种规模的建筑项目。
4.地基与基础结构体系：地基与基础结构体系是建筑物的基础-承载能力强：地基与基础结构为整个建筑提供稳定的承载能力。
-抗沉降性好：合理设计的基础结构可以有效抵抗地基沉降带来的不平衡和破坏。
-刚性要求高：地基与基础结构需要具有一定的刚性，以确保建筑的稳定。
总而言之，建筑结构体系的选择应该根据建筑物的功能、用途和地理环境来确定。
每种结构体系都有其特定的应用范围和优势，设计师需要根据具体情况综合考虑各种因素，选择最合适的结构体系，以实现建筑物的稳定性、安全性和美观性。
框架支撑结构工作特点
框架支撑结构工作特点框架支撑结构工作特点一、概述框架支撑结构是建筑工程中常见的一种结构形式，它具有承载力强、稳定性好、施工方便等优点。
本文将从框架支撑结构的定义、组成部分、工作原理、应用范围等方面进行详细介绍。
二、定义框架支撑结构是指由柱、梁和节点组成的一种空间刚架结构，其主要作用是承受建筑物自重和外部荷载，将荷载传递到地基上。
三、组成部分1.柱：柱是框架支撑结构的主要承重构件，其作用是将楼层荷载传递到地基上。
柱通常为矩形或圆形截面，材料多为钢材或混凝土。
2.梁：梁是连接柱子的水平构件，其作用是在柱子之间传递荷载。
梁通常为矩形截面，材料多为钢材或混凝土。
3.节点：节点是连接柱子和梁的关键部位，其作用是使柱子和梁之间产生刚性连接。
节点通常为角钢或板材焊接而成。
四、工作原理框架支撑结构的工作原理是将荷载沿着柱子和梁传递到地基上。
在荷载作用下，柱子和梁之间产生剪力、弯矩和轴向力等内力。
节点通过刚性连接使柱子和梁之间产生相互作用，从而使整个结构形成一个刚性体系。
五、应用范围框架支撑结构广泛应用于各种建筑工程中，如高层建筑、大跨度厂房、桥梁等。
其优点是承载力强，施工方便，适用范围广。
六、特点1.承载力强：框架支撑结构具有良好的承载能力，能够承受大量荷载。
2.稳定性好：框架支撑结构具有较好的稳定性，在地震等自然灾害中具有一定的抗震性能。
3.施工方便：框架支撑结构施工简单方便，可快速安装。
4.适用范围广：框架支撑结构适用于各种建筑工程，具有广泛的应用前景。
七、结论框架支撑结构是一种常见的建筑结构形式，其具有承载力强、稳定性好、施工方便等特点，在各种建筑工程中得到广泛应用。
通过本文对框架支撑结构的定义、组成部分、工作原理、应用范围等方面进行详细介绍，可以更好地了解和掌握这种结构形式的特点和优势。
钢结构框架的分类与特点
钢结构框架的分类与特点钢结构框架是一种广泛应用于建筑、桥梁和其他工程项目中的结构形式。
钢结构框架以其优越的强度和耐久性而闻名，能够承受重大荷载并提供稳定的支持。
本文将介绍钢结构框架的分类与特点。
1. 钢结构框架的分类根据构造形式和用途，钢结构框架可以分为以下几类：1.1 空间桁架空间桁架是由多个直杆和节点连接而成的三维结构。
它具有较高的刚度和稳定性，通常用于悬索桥、体育馆和大型机场终端等大跨度场所。
1.2 平面刚架平面刚架是由直杆和连接节点构成的二维结构。
它通常用于建筑物的框架结构和工业设施的支撑系统中。
1.3 网格结构网格结构是由连接在一起的直杆和节点构成的平面或空间结构。
它具有出色的承重能力和稳定性，并常用于大型跨度建筑物和高层建筑中。
1.4 空心柱单元构件空心柱单元构件是一种新型的钢结构框架形式，它采用空心柱作为主要结构单元，具有较轻的重量和较高的刚度。
这种结构形式通常用于建筑物的立柱和框架结构中。
2. 钢结构框架的特点2.1 强度和刚度高钢结构框架使用高强度钢材制造，在承受荷载时能够提供较高的强度和刚度。
这使得钢结构框架能够承受大量荷载，并在地震等自然灾害中提供更好的抗震能力。
2.2 重量轻相较于传统的混凝土结构，钢结构框架的自重更轻。
这有助于减少基础负荷，简化施工过程，并节省工程造价。
2.3 施工速度快钢结构框架可以在生产线上预制并加工，然后直接运输到施工现场进行安装。
这种标准化的生产方式使得施工过程更加高效，并能够缩短项目的建设周期。
2.4 可持续性钢结构框架的材料是可回收再利用的，有利于环境保护和资源的可持续利用。
此外，钢结构框架还能够减少建筑物对土地的占用，提高土地利用率。
2.5 设计灵活性高由于钢结构框架具有较高的强度和刚度，设计者在布局和空间规划时具有较大的灵活性。
这使得设计者能够更好地满足不同建筑需求，实现个性化的设计。
2.6 维护成本低钢结构框架具有较长的使用寿命和较低的维护成本。

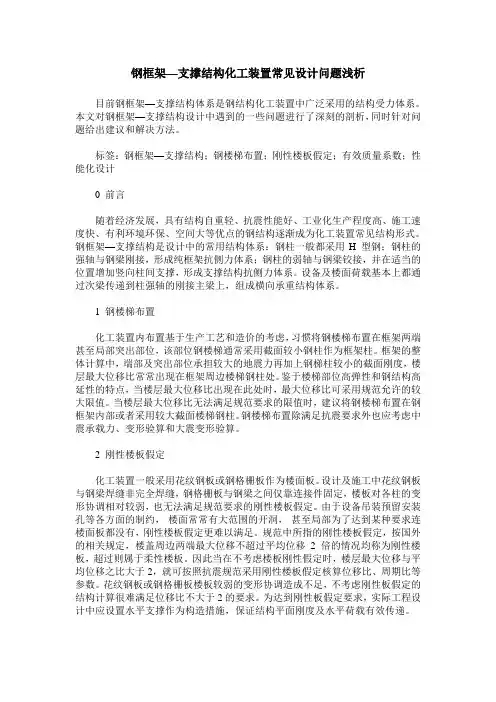

钢框架—支撑结构化工装置常见设计问题浅析
钢框架—支撑结构化工装置常见设计问题浅析目前钢框架—支撑结构体系是钢结构化工装置中广泛采用的结构受力体系。
本文对钢框架—支撑结构设计中遇到的一些问题进行了深刻的剖析，同时针对问题给出建议和解决方法。
标签：钢框架—支撑结构；钢楼梯布置；刚性楼板假定；有效质量系数；性能化设计0 前言随着经济发展，具有结构自重轻、抗震性能好、工业化生产程度高、施工速度快、有利环境环保、空间大等优点的钢结构逐渐成为化工装置常见结构形式。
钢框架—支撑结构是设计中的常用结构体系：钢柱一般都采用H 型钢；钢柱的强轴与钢梁刚接，形成纯框架抗侧力体系；钢柱的弱轴与钢梁铰接，并在适当的位置增加竖向柱间支撑，形成支撑结构抗侧力体系。
设备及楼面荷载基本上都通过次梁传递到柱强轴的刚接主梁上，组成横向承重结构体系。
1 钢楼梯布置化工装置内布置基于生产工艺和造价的考虑，习惯将钢楼梯布置在框架两端甚至局部突出部位，该部位钢楼梯通常采用截面较小钢柱作为框架柱。
框架的整体计算中，端部及突出部位承担较大的地震力再加上钢梯柱较小的截面刚度，楼层最大位移比常常出现在框架周边楼梯钢柱处。
鉴于楼梯部位高弹性和钢结构高延性的特点，当楼层最大位移比出现在此处时，最大位移比可采用规范允许的较大限值。
当楼层最大位移比无法满足规范要求的限值时，建议将钢楼梯布置在钢框架内部或者采用较大截面楼梯钢柱。
钢楼梯布置除满足抗震要求外也应考虑中震承载力、变形验算和大震变形验算。
2 刚性楼板假定化工装置一般采用花纹钢板或钢格栅板作为楼面板。
设计及施工中花纹钢板与钢梁焊缝非完全焊缝，钢格栅板与钢梁之间仅靠连接件固定，楼板对各柱的变形协调相对较弱，也无法满足规范要求的刚性楼板假定。
由于设备吊装预留安装孔等各方面的制约，楼面常常有大范围的开洞，甚至局部为了达到某种要求连楼面板都没有，刚性楼板假定更难以满足。
规范中所指的刚性楼板假定，按国外的相关规定，楼盖周边两端最大位移不超过平均位移2倍的情况均称为刚性楼板，超过则属于柔性楼板。
钢框架—支撑结构体系特点说法
钢框架—支撑结构体系特点说法钢框架支撑结构听起来是不是有点高大上？其实它就是我们生活中常见的一种建筑方式，听起来挺复杂的，实际上却非常简单明了。
想象一下，像搭积木一样，把一根根钢材拼凑在一起，形成一个坚固的框架，给建筑物提供支持。
就像是给大楼穿上了一副铠甲，稳稳当当，不怕风吹雨打。
钢框架的优势可不少，不仅坚固耐用，还能让设计师们大展拳脚，发挥创意。
想要大空间？没问题，钢框架的灵活性让你尽情挥洒。
没错，想要在天花板上吊个大灯，或者把墙打通，完全没问题，任你折腾。
大家肯定会问，这钢框架到底有什么特别之处？其实啊，它的强度和稳定性可不是盖的。
就拿抗震来说吧，钢框架比其他材料更能抵御震动。
这就好比我们穿上了一个防震的护具，哪怕是地震来了，也能稳稳当当地站着，不晃不晃的。
真是让人心里踏实，对吧？钢框架的施工速度也挺快的，像是在玩拼图一样，一块一块的往上搭，没几天就能看到成果，真让人心里乐开了花。
再说说钢框架的耐久性。
这可是个大问题，毕竟我们盖房子可不是盖个小玩意儿，要用个几十年，甚至上百年。
钢材在各种天气条件下表现都很不错，抗腐蚀、抗氧化，真是让人觉得它像个“老寿星”，活得特别长久。
想象一下，楼房立在那儿，风吹日晒，它却依然屹立不倒，真是太赞了。
钢框架的维护也简单，不用天天操心，省心省力。
不过，虽然钢框架有那么多优点，但用起来也得讲究点。
比如，施工的时候得认真仔细，不能马虎了事。
钢材的连接、焊接这些技术活儿，真得找专业的团队来。
就像你想做一顿大餐，食材要好，厨师也得靠谱，才能做出美味的佳肴。
再说了，钢框架虽然强，但也不是无敌的，设计不当或者材料不合格，结果可就不好说了，真是“谋事在人，成事在天”。
咱们再聊聊钢框架的环保性，越来越多的人关注可持续发展，钢框架也是在这方面走在了前头。
钢材可以回收利用，真是个环保小能手。
废旧的钢材经过处理，能变成新的建筑材料，循环利用，减少浪费，真是为地球出了一份力。
想想看，咱们住的房子不仅舒适，还能帮助保护环境，心里多美滋滋呀。
钢框架结构设计
2、建筑高宽比限值
1.2.2、“抗震规范”（GB 50011－ 2023）旳要求
1、合用高度
高层民用建筑钢构造多种类型旳最大合用高度 应符合规范要求。对平面和竖向不规则或建造 于Ⅳ类场地旳钢构造，其高度应合适降低。
2、建筑高宽比限制
第二篇 钢框架旳构造布置 2.1、按照承重方案旳不同划分为三种:
N Mx My f
An xWnx yWny
➢ 强轴平面内稳定：
N
mx M x
ty M y f
x A
xW1 x
(1
0.8
N N 'Ex
)
byW1 y
➢ 弱轴平面内稳定：
N
my M y
tx M x f
yA
yW1 y
(1
0.8
N N ' Ey
)
bxW1 x
截面抗震验算
S R RE
在水平荷载作用下，框架节点因腹板较薄，节点域将产生 较大旳剪切变形（图1-17），从而使框架侧移增大10%至20% （“高钢规程”要求，应计入其影响）；对内力旳影响在10% 以内（可不计其影响）。
4.2.2、钢框架构造侧移要求
➢ 框架构造在水平荷载作用下旳变形由总体 剪切变形和总体弯曲变形两部分构成。
➢ 基本假定：
(1)在剪力分配时, 以为梁旳线刚度与柱旳线 刚度之比为无限大,两端无转角;
(2) 拟定各柱旳反弯点位置时,以为除底层外 其他各层柱上下两端旳转角相同;
(3) 不考虑柱旳轴向变形,同一层各节点旳水 平位移相等。
同层柱旳剪力分配
柱旳侧移刚度: 第i层旳总剪力:
Vik dik i
dik
12ic h2
mVik VikFra bibliotek1i
两种偏心支撑钢框架受力性能对比分析
两种偏心支撑钢框架受力性能对比分析一、引言在建筑结构中，钢框架结构一直是重要的结构形式之一。
钢框架结构具有高承载能力、大跨度、适用性广等优点。
其中，偏心支撑钢框架是一种常见形式，适用于空间结构中大跨度的屋盖、展馆、厂房等建筑。
偏心支撑钢框架的结构设计在钢材的空间使用上有很多的特点，也有很多的不同之处。
在本文中，将对两种不同类型的偏心支撑钢框架的受力性能进行对比分析，查明其性能及适用范围。
二、偏心支撑钢框架结构的基本特点偏心支撑钢框架结构是一种常见的结构形式，其具有以下基本特点：1.由于杆件的偏心压力作用，该结构具有大弯矩和弯曲效应；2.承重柱的刚度决定了整个结构的短支承刚度；3.如要实现高刚度，需要对结构的节点进行设计；4.偏心支撑结构是一种系数化设计结构，各个节点的受力情况需要进行结构分析与设计；5.在结构设计中，应该注重结构整体的性能，特别是节点的受力情况和连接稳定性。
三、两种偏心支撑钢框架结构的对比分析1.先进的钢管钢框架结构该结构主要采用钢管杆件作为框架的主体，具有以下的优点：（1）较轻、刚度高钢管杆件是用高强度钢管制造而成，重量较轻。
与钢质杆件相比，其刚度高。
（2）可靠性高钢管杆件具有很高的承载能力，耐久性好，生命周期长。
在设计中，可以采用自稳定梁、混凝土梁、框架梁等形式来增加其承载能力，可靠性高。
（3）施工方便在施工中，钢管杆件具有轻便、可拉、可裁剪、可钻等优点，便于安装、加工和剪切。
（4）适应性广钢管钢框架结构可以适应各种规模的项目，适用于高层建筑、桥梁、机场、石化、发电等建筑，可适应各种地质条件。
2.传统的钢筋混凝土结构传统钢筋混凝土结构是一种经典的钢材结构，主要由钢筋和混凝土构成。
其特点如下：（1）承载能力高钢筋混凝土结构主要由钢筋骨架和混凝土构成，其承载能力较高。
（2）施工方便钢筋混凝土结构在施工中，具有统一的制造和加工标准，有利于施工调度和管理。
（3）防火性能好钢筋混凝土结构瓦片的分布和钢筋的均匀分布，使其具有很高的防火性能。
钢支撑框架结构的特点及抗震性能对比_李莹
格 控 制适 用 的结构 高 度 来规 范 使 用 , 另一 方 面 通 过 提高 钢框 架 的抗侧 能力来 保证 使用 安 全 。 偏心 支撑 框 架 结 构 川 是 在 中 心 支 撑 框 架 结 构
的基 础上 发展 起来 的 。 偏 心 支撑 至少 有一端 偏离 梁
成 双重 抗侧 力体 系 在 中小 地震 下 , 水平 力几 乎 都作 用 在 支撑 体系 上 , 而在 罕遇 地震 下 若支 撑体 系破 坏 , 水 平力 尚可重 新 分 布 由框 架 承 担 。 因而 , 支撑 框 架 结 构 在 中等 以上 强度地 震 作用 下具 有 良好 的抗 震性
作 用 。 但 中心 支撑框 架结 构是利 用 支撑 变形 来耗 能 的 , 在水 平 地震 作 用下 , 中心 支 撑 容 易 屈 曲 和屈 服 , 出现 刚度 和强 度 退化 。 当结 构 进 人 弹 塑 性 阶段 后 , 楼 层 的抗 剪能 力和 结 构 的侧 向刚 度 急 剧 下 降 , 层 间 侧 移 过大 , 最终 导致 结构整 体破 坏 , 延性 较差 。为 了
结构 。
〔关 键 词 〕 支 撑框 架 结 构 中 心 支 撑 偏 心 支 撑 隅撑 支撑 偏 离 中心 支 撑
中图分类号 」
文献标志码
【 文章编号 」
一
一
一
随着 我 国国 民经 济 的发 展 、国家 政 策 的 推动 和
钢 结构 设计 技 术 的成 熟 , 钢结 构 的使 用逐 渐 成为 建 筑 结 构 的主要 形 式 之 一 。 目前 , 除筒 体 和 巨 型框 架 结 构外 , 一 般 的钢 框架 结构 形 式主 要有 两 大类 纯框 架 结 构和 支撑 框架 结 构 。
件 应 尽 可 能布 置 在 建 筑 的外 围 , 以此 来提 高 抗 弯效 率 而主要承担 剪 力 的构 件根 据 建筑 的功 能分 区 , 则 主要 布置在靠 近 中间 的位 置 。不 同形 式 的支 撑 框架 结构有 着各 自的受力性 能和抗震 原理 , 钢支撑 框架结 构体 系作为一种 高效 的双重抗侧 力体 系 , 在实 际工程 应用 中 , 可根据 结 构受 力 和建 筑 功 能 的需要 , 选 用一 种或 多种支撑结 构形式 , 以达 到最 好的抗震性 能 。
钢框架支撑结构体系
钢框架支撑结构体系
钢框架支撑结构体系是一种使用钢材搭建的支撑结构体系，广泛应
用于建筑工程和工业设施中。
它具有以下特点：
1. 高强度：钢材具有很高的强度和刚度，能够承受较大的荷载。
因此，钢框架支撑结构体系可以实现大跨度和大进深的结构设计。
2. 轻量化：相比传统的混凝土结构，钢框架结构的自重较轻，可以
减少基础负荷，并且便于施工和运输。
3. 易于加工和安装：钢材加工工艺成熟，可以根据设计要求进行精
确的尺寸加工，然后在现场进行快速安装。
4. 柔性设计：钢框架支撑结构体系具有较强的柔性设计能力，可以
满足复杂的建筑形状和空间需求。
5. 可持续性：钢材可以循环利用，减少资源消耗和环境污染。
同时，钢框架结构可以通过加装隔热、保温和节能设备来提升建筑的能源
效益。
在建筑领域，钢框架支撑结构体系常用于大型工业厂房、商业综合体、体育馆、机场候机楼等场所。
在工业领域，钢框架支撑结构体系也广泛应用于机械厂房、仓库、桥梁、电力设施等领域。
钢框架-中心支撑结构体系设计浅析
钢框架-中心支撑结构体系设计浅析摘要：通过具体工程实例对钢框架-中心支撑结构体系进行分析，并进一步探讨钢框架-中心支撑结构体系的结构布置、结构分析、特殊构件与节点设计，以供设计参考。
关键词：钢框架-中心支撑；弹性时程分析；支撑与梁柱节点1工程概况某管理中心办公楼，地下1层，地上17层，建筑高度69.3m，标准层层高3.9m，总建筑面积44440m2。
地下一层为车库及设备用房，地上部分主要功能为办公及会议，标准层结构平面布置见图1。
图1标准层结构平面布置图工程抗震设防烈度6度，设计基本地震加速度0.05g，II类场地。
按百年一遇风荷载取值，基本风压0.45kN/m2，地面粗糙度B类。
2结构体系与布置主体结构采用钢框架-中心支撑体系，方(或矩形)钢管混凝土柱、H型钢梁及H型钢支撑。
地下一层钢框架外包混凝土形成钢骨混凝土结构，支撑下部的地下室部分改为钢筋混凝土剪力墙，基础采用独立基础加防水板。
建筑标准层平面长82m，宽28.2m，长宽比约为2.9，长宽比相对较大。
中部为公用区域，左右两边各有一个采光天井，天井外侧仅有3.2m宽楼板相连。
根据建筑平面，最终确定的标准层结构平面布置见图1。
利用中部公用区域布置六榀、组合成两个槽型的支撑框架(位置见图1中的ZC-1、ZC-2)。
考虑到建筑平面两侧楼板透空，仅在端部有部分楼板相连，使得部分框架不能连成整体，以致结构两侧刚度大大降低，扭转效应显著，在③、轴布置两榀混合支撑框架(位置见图1中的ZC-3)，以提高结构两端的刚度。
各榀支撑框架立面见图2。
结合建筑门洞口位置，ZC-1、ZC-2分别采用人字形支撑和V字形支撑。
ZC-3上部为迭层混合空腹桁架；为满足建筑使用功能，支撑在五层向两侧框架进行转换，且转换后采用越层单斜杆支撑。
为实现建筑主入口处门厅大空间要求，⑦、⑧轴框架局部抽柱并采用转换桁架进行托柱转换，⑦、⑧轴框架立面简图见图3。
中部公用区域在、轴和、轴之间因设备管线布置及建筑净高要求，除个别楼层外无法设置钢梁(见图1、3)，为更好地协调各部分框架协同受力，增加结构整体性，楼板厚度设计为140mm，并采用双层双向配筋，同时在建筑端部透空楼板外的相连部分板中设斜向抗剪钢筋以增强其受力性能。
带加强层的钢框架-支撑结构受力性能分析
３ 结 构 侧 移 分 析
图 ３为水 平 荷 载作 用 下结 构 侧 移 曲线 和 层 间位
移 曲线 ． 图中可 以看 出 ： 从
（） １未设置水平加强层 时 ， 结构像 一根悬臂梁 ， 在水 平荷 载作用下 以弯曲变形为 主 ． 其顶点位 移会随着高度 的增加 而迅速增 大 ： 设置 水平加 强层后 ． 构不再 像弯 结 曲型悬臂杆 那样 向一个方 向弯 曲 ． 而是 由于周边框架柱
Ｔ Ｅ（ Ｈ Ｎ （ ｌｏ （ Ｙ ： ）
强 层所处 楼层 的层 问位 移减 少 幅度 明显 大于
其 它楼层 ．与加强 层相 邻 的几个 楼层 的层 问
位 移也较 无加 强层 时减 少很 多 ．整个 结构 的 变 形 呈现 出“ 段 性 ” 可 见 水 平加 强 层 对 结 分 ．
构 变形 约束作 用很 明显 以上根据侧移计算结果定量地分析 了水平 加强层减少侧 移的作 用 ．有 必要从设置加强层
图 １ 结构 计 算 模 型
图２ 结 构 剖 面 图
一 ＿聊Ⅱ 目隘— ｌ 明 菖 厢
编 号
方案 １ 方案２ 方案３ 方案４ ｉ 方案５ 方案６
加 强 层 数量
Ｏ １ ２ ３ ４ １
加 强 层 位 置
Ｏ １ ７ １＋ ７ １ １ ８ １＋８ ＋ ７ ２ ７ １＋４３ ＋７ ２＋０ ３ ６
解 反应谱 法 ． 结构 阻尼 比取 ００ 。 ． ２
２２ 水 平加强 层布 置方 案 ．
根 据 国内外 学 者关 于水 平 加强 层 最 优 位 置 的研
究 结果嘲． 择表 １ 示 的加强 层 布置方 案 。 选 所
２ ０ ９ ＣＨｌ ０ ７． ＮＡ ＣＥＭＥＮＴ ７ ３
《钢框架——支撑结构概念》小结
《钢框架—-支撑结构概念》钢框架——支撑结构在多高层钢结构建筑中是一种非常常用的结构形式，钢框架支撑结构是在钢框架结构的基础上,通过在部分框架柱之间布置支撑来提高结构承载力及侧向刚度。
支撑体系与框架体系共同作用形成双重抗侧力结构体系，这不但为结构在正常受力情况下提供了一定的刚度,而且为结构在水平地震作用及较大风荷载作用下,提供了两道受力防线,形成了人们较理想的破坏机制。
然而，不同的支撑布置方式会产生不同的效果，这包括支撑的类型，支撑布置的位置以及支撑杆件所选择的截面形式。
１支撑的类型:(１）中心支撑：支撑构件的两端均位于梁柱节点处,或一端位于梁柱节点处，一端与其他支撑杆件相交,中心支撑的特点是支撑杆件的轴线与梁柱节点的轴线相汇交于一点，支撑体系刚度较大。
中心支撑包括：单斜杆支撑，交叉支撑，人字形支撑，Ｖ字形支撑，Ｋ字形支撑，跨层交叉支撑，带拉链杆支撑。
中心支撑适用于抗震设防等级较低的地区，以及主要有风荷载控制侧移的多高层建筑物。
（２）偏心支撑：支撑杆件的轴线与梁柱的轴线不是相交于一点，而是偏离了一段距离，形成一个先于支撑构件屈服的“耗能梁段”。
偏心支撑包括人字形偏心支撑，Ｖ字形偏心支撑,八字形偏心支撑，单斜杆偏心支撑等.偏心支撑适用于抗震设防等级较高的地区或安全等级要求较高的建筑，而且相对中心支撑而言可以很容易解决门窗布置受限的难题。
（３)消能支撑:将支撑杆件设计成消能杆件,以吸收和耗散地震能量减小地震反应。
消能支撑实际上也是一种非屈曲支撑，技术较为先进，适应强,但单造价相对较高。
２、支撑的布置方式：以上述６跨的钢框架支撑结构为例，来说明支撑的布置对结构抗侧刚度的影响:（框架支撑结构的用钢量及支撑的数量、规格均相同) （１）支撑集中布置在中间跨的框架支撑结构的抗侧移刚度要大于支撑布置于边跨；（比如ｂ和ｅ的布置方式，假设将有支撑跨视为一个竖向悬臂杆,无支撑跨的抗侧刚度忽略不计,则显然ｂ结构只相当两个竖向悬臂杆的抗侧刚度的简单叠加，而ｅ结构却相当于一个２倍截面高度的悬臂杆的抗侧移刚度。
钢结构复习资料2
框架支撑构件体系中，中心支撑与偏心支撑的区别是什么？它们各有何受力特点？区别：中心支撑支撑斜杆交于梁柱节点，而偏心支撑支撑斜杆不交于梁柱节点，其还有精心设计的耗能梁段。
中心特点：在地震作用下产生屈曲或屈服引起的较大侧向变形，所有形式的支撑体系都可以跨层跨柱设置。
偏心特点:位于支撑斜杆和梁柱节点之间的耗能梁段，一般比支撑斜杆承载力低，同时具有重复荷载作用下良好的塑性变形能力。
在正常荷载状态下，偏心支撑框架处于弹性状态并具有足够的水平刚度；在遭遇强烈地震作用时，耗能梁段首先屈服吸收能量，有效的控制了作用于支撑斜杆上的荷载份额，使其不丧失承载力，从而保证整个结构不会坍塌。
分析钢结构体系中各种楼板的优缺点：现浇钢筋混凝土楼板：，早期较常用，卫生间开洞较多处，整体性好，抗震能力强但模板用量大，施工速度慢。
预制楼板：高度不大且无地震设防的建筑，质量好经济施工速度快，局限与小开间，墙体密集，整体性差。
压型钢板组合楼板：结构性能好，施工方便，经济效果好但楼层占用净高大。
双向轻钢密肋砼组合楼板压型钢板组合砼楼板预制预应力叠合楼板。
组合楼板中压型钢板作为组合板和非组合板的特点？非组合板：压型钢板不参与承载工作仅作为模板使用，按照一般的钢筋混凝土楼板设计。
组合板：压型钢板不仅作为模板使用而且需验算压型钢板自重、钢筋和混凝土自重，施工荷载和附加荷载作用下楼板的强度和变形能力。
哪些情况分别属于平面不规则和竖向不规则？竖向不规则：楼层刚度小于其相邻上层刚度的70%，且连续三层总的刚度降低超过50%。
相邻楼层质量之比超过1.5。
立面收进尺寸的比例为L1/L < 0.75。
竖向抗侧力构件不连续。
任一楼层抗侧力构件的总剪承载力小于其相邻上层的80％。
平面不规则：任一层的偏心率大于0.15时；结构平面形状有凹角，凹角的伸出部分在一个方向的尺度，超过该方向建筑总尺寸的25％；楼面不连续或刚度突变，包括开洞面积超过该层总面积的50％；抗水平力构件既不平行又不对称于侧力体系的两个互相垂直的主轴。
钢框架支撑结构体系
钢框架支撑结构体系
钢框架支撑结构体系是目前建筑领域中最常用的一种结构形式，由于其较高的抗震性和承载力，越来越多的建筑项目开始采用这种结构体系。
本文将介绍钢框架支撑结构体系的相关知识和应用。
钢框架支撑结构体系是以钢框架为主要承载结构，地震力通过钢框架传递到地基，从而减小了建筑物的震动，提高了建筑物的抗震性。
在建筑物设计中，钢框架支撑结构体系通常用于高层建筑、大跨度建筑和重要公共建筑等。
钢框架支撑结构体系具有以下优点：
1. 抗震性能好。
钢框架支撑结构体系能够有效地分散地震力，从而保护建筑物的结构安全。
2. 可靠性高。
钢材具有较高的强度和刚度，能够承受较大的荷载。
3. 建筑物空间利用率高。
钢框架支撑结构体系的柱子和梁之间的跨度大，可以有效地利用建筑物的空间。
4. 施工周期短。
钢结构的制造和安装速度快，可以大大缩短建筑物
的施工周期。
钢框架支撑结构体系的实际应用中，需要注意以下几点：
1. 建筑物设计需满足当地的建筑规范和标准，尤其是抗震性能要求。
2. 钢框架支撑结构体系中的钢材需要进行防腐处理，以保证其使用寿命和安全性能。
3. 钢框架支撑结构体系的施工需要进行精细化管理，确保施工质量和安全。
4. 钢框架支撑结构体系在使用过程中需要进行定期维护和检查，以保证其安全性能和使用寿命。
总之，钢框架支撑结构体系是一种优秀的建筑结构体系，具有较高的抗震性和承载能力，在实际应用中需要严格遵守相关规范和标准，以确保其安全性能和使用寿命。
框架结构受力特点
框架结构受力特点
1、框架结构是指由横梁、竖柱等元素构成的结构，其中包括钢
框架结构和混凝土框架结构两种。
2、框架结构的优点是，结构承载能力强，结构弹性好，不易变形，结构体积小、重量轻，可在一定范围内调整结构的尺寸，便于在不同地形条件下使用，具有良好的地震抗力。
3、框架结构的缺点是：横梁和竖柱之间的结合能力是薄弱的，
容易发生开裂和松动；结构的层压抗力和抗滑抗力均较差；框架钢材消耗较大；在结构设计中施加荷载时，需要考虑架支点的支承能力，如果支承能力不够强，结构可能会发生塌陷等情况。
二、受力特点
1、框架结构的受力特点是：普遍采用层合支撑，容易受到架空
力和层压力的共同作用，受到层压力受拉受压力的共同作用；竖柱构成线程支承，容易受到剪力和弯矩，抗剪和抗弯的能力较弱。
2、框架结构需要对接头的强度和稳定性有一定要求，受力后可
能发生减薄现象，需要设置相应的补强措施。
3、在受荷载作用的情况下，框架的纵向截面一般变形较小，但
横向截面变形较大；在上部构件应力变化较大的情况下，门洞和悬梁支耳受到较大的弯矩及压力作用，构件细微结构上的变形要加以计算。
- 1 -。
框架核心筒结构受力特点
框架核心筒结构受力特点框架核心筒结构受力特点一、引言框架核心筒结构是一种常用的建筑结构形式，其受力特点与其他结构形式有所不同。
本文将从基本概念、受力特点、设计要点等方面进行分析和探讨。
二、基本概念1.框架结构框架结构是指由柱、梁和斜撑等组成的一种三维刚性空间结构。
它具有强大的抗震能力和承载能力，广泛应用于高层建筑和大跨度建筑中。
2.核心筒结构核心筒结构是指在建筑物中设置一个或多个钢筋混凝土或钢制成的立体墙体，用于支承建筑物自重和荷载，并起到抗震作用。
它通常与框架结构相配合使用。
三、受力特点1.垂直荷载垂直荷载主要由建筑物自重和使用荷载组成，作用于框架和核心筒上。
在此情况下，框架主要承担弯矩作用，核心筒主要承担剪力作用。
2.水平荷载水平荷载主要由风荷载和地震荷载组成，作用于框架和核心筒上。
在此情况下，框架和核心筒均承担剪力和弯矩作用，其中核心筒起到了重要的抗震作用。
四、设计要点1.框架结构的布置应考虑到受力特点，合理分配柱子的位置和数量。
2.核心筒结构应设置在建筑物中央或近中央位置，并与框架结构紧密配合。
3.核心筒的尺寸、厚度和钢材型号等应根据受力计算确定。
4.钢筋混凝土核心筒应采用预制构件或现浇施工方式，以确保其质量和安全性。
5.钢制核心筒应采用焊接或螺栓连接方式，连接处应设置补强板和支撑。
五、总结框架核心筒结构是一种常见的建筑结构形式，在设计过程中需要考虑到受力特点，并合理布置柱子位置和数量。
同时，核心筒的尺寸、厚度和钢材型号等也需要根据受力计算确定。
在施工过程中，应采取预制构件或现浇施工方式，并注意连接处的加强和支撑。
钢结构“支撑框架”与“框架-支撑”体系的比较及其优越性
设 计 ， 中 国抗 震 规 范 为基 础 ， 鉴 国外 标 准 、 以 借 规定
及 其 他 文献 ， 以必 要 的结 构 试 验 ， 果 表 明 ： 撑 辅 结 支 框 架 具 有足 够 的抗 震 承 载 能力 ， 在规 定 的 限高 范 围 内 ， 于 高烈度 区 的主厂 房是 安全 可靠 的 。 用 本 文 通 过对 “ 支撑 框 架 ” “ 架一 撑 ” 种 结 与 框 支 两
Ｖｏ ． Ｏ Ｎｏ ２ （ ｅ ． ． １ ） １４ ． Ｓ ｒ Ｎｏ ２ ９
由上述 比较 可知 ， 架一 撑结 构 的柱 比支 撑框 框 支 架 结构 的柱 制作 难度 大很 多 。 ２ １ ２ 梁 柱连 接节 点制 作 ．． 支撑 框架 结构 的梁 柱连 接通 常采 用梁端 连接 角 钢 与柱 使 用 高 强 度 螺 栓 连 接 的 方 式 ， 件 制 作 很 构
多 了 ４条焊缝 ， 加 了矫 正焊 接变 形 的难度 。 增 箱形 截 面柱 壁板 间 的连 接焊 缝 应 采 用坡 口全 熔 透 焊 缝 ， 隔
板 与 壁板 间 的连 接应 采 用 全 熔 透 对接 焊 缝 ， 接 量 焊 大 且质 量要 求 高 。
体 系 ， 采用 Ｈ 型截 面 ； 果 纵横 向均 为框 架 一 可 如 支撑 结构 ， 宜采 用 箱形 截 面或 十 字形 截 面 。框 架 一 则 支撑 结 构 Ｈ 型钢 柱 翼缘 与 腹板 的连接 焊缝 要 求 ： 柱 拼 在
关 键 词 ： 结 构 ； 撑 框 架 ； 架 一 撑 钢 支 框 支 中 图 分 类 号 ： Ｕ３ １ Ｔ ９ 文 献 标 志 码 ： Ｂ 文 章 编 号 ： ０ ９５ ０ （ ０ ２ ０ — ０ ８０ １０ —３ ６ ２ １ ）２０ ０ —４
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
钢框架支撑结构体系受力特点
钢框架支撑结构体系的受力特点主要有以下几点：
1. 刚性特点：钢框架支撑结构体系通常使用钢材作为主要材料，具有较高的刚性和强度。
钢材的刚性能够有效抵抗结构受力时产生的变形和位移，使结构保持稳定。
2. 高强度特点：钢材具有较高的强度和刚度，能够承受较大的受力。
因此，钢框架支撑结构体系可以在重载或高风荷载等极端工况下保持结构的稳定性和完整性。
3. 均匀分布受力特点：钢框架支撑结构体系的受力特点主要是通过各个构件之间的连接来实现力的传递。
合理设计和施工可以实现力的均匀分布，避免出现局部集中受力而引发结构破坏。
4. 弹性回复特点：钢材具有较好的弹性，能够在受到外部荷载作用时产生一定的变形，但在去除荷载后能够恢复到初始状态。
钢框架支撑结构体系能够通过结构变形来分担和缓解受力，保证结构的安全性和稳定性。
5. 抗震性能：由于钢材的高强度和刚性特点，钢框架支撑结构体系具有较好的抗震能力。
钢材能够减少结构的变形和振动，从而降低地震荷载对结构的破坏程度，提高结构的抗震安全性。
