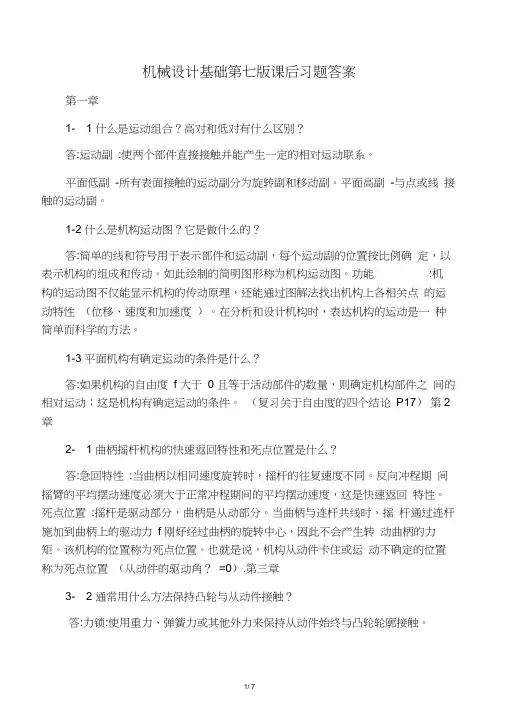

机械设计基础第七版课后习题答案

机械设计基础第七版课后习题答案

机械设计基础第七版课后习题答案第一章1- 1 什么是运动组合?高对和低对有什么区别?答:运动副:使两个部件直接接触并能产生一定的相对运动联系。

平面低副-所有表面接触的运动副分为旋转副和移动副。

平面高副-与点或线接触的运动副。

1-2 什么是机构运动图?它是做什么的?答:简单的线和符号用于表示部件和运动副,每个运动副的位置按比例确定,以表示机构的组成和传动。

如此绘制的简明图形称为机构运动图。

功能:机构的运动图不仅能显示机构的传动原理,还能通过图解法找出机构上各相关点的运动特性(位移、速度和加速度)。

在分析和设计机构时,表达机构的运动是一种简单而科学的方法。

1-3 平面机构有确定运动的条件是什么?答:如果机构的自由度 f 大于0 且等于活动部件的数量,则确定机构部件之间的相对运动;这是机构有确定运动的条件。

(复习关于自由度的四个结论P17)第2章2- 1 曲柄摇杆机构的快速返回特性和死点位置是什么?答:急回特性:当曲柄以相同速度旋转时,摇杆的往复速度不同。

反向冲程期间摇臂的平均摆动速度必须大于正常冲程期间的平均摆动速度,这是快速返回特性。

死点位置:摇杆是驱动部分,曲柄是从动部分。

当曲柄与连杆共线时,摇杆通过连杆施加到曲柄上的驱动力 f 刚好经过曲柄的旋转中心,因此不会产生转动曲柄的力矩。

该机构的位置称为死点位置。

也就是说,机构从动件卡住或运动不确定的位置称为死点位置(从动件的驱动角?=0).第三章3- 2 通常用什么方法保持凸轮与从动件接触?答:力锁:使用重力、弹簧力或其他外力来保持从动件始终与凸轮轮廓接触。

形状锁定:使用高副元件本身的几何形状,使从动件始终与凸轮轮廓接触。

3-3 什么是刚性冲击和柔性冲击?如何避免刚性冲击?答:刚性冲击:从动件的速度在运动开始和推动过程结束的瞬间突然变为零。

理论上,加速度是无限的,导致无限的惯性力。

该机构受到很大冲击,这被称为刚性冲击。

柔性冲击:当从动构件以相等的加速度或减速度运动时,从动构件的惯性力也会在某些加速度突变点发生有限的突变,从而产生冲击。

《机械设计基础》教学大纲

《机械设计基础》教学大纲

《机械设计基础》教学大纲一课程基本情况课程英文名称: BASIC ON MECHANISM DESIGN授课对象: 建筑环境与设备工程专业安全工程专业开课学期: 第四学期学时数: 48学分数: 3课程性质: 专业基础课考核方式: 考查先修课程: 《机械制图》《高等数学》《工程力学》后继课程: 《暖通空调》《建筑施工》开课教研室: 施工与机械教研室执笔人: 刘朝英二《机械设计基础》教学目标1 .任务和地位:《机械设计基础》课程是建筑环境与设备工程专业的一门必修技术基础课,本课程的任务是使学生掌握机械基础理论、机械材料、机械加工工艺和简单机械运动系统的设计和应用。

2 .知识要求通过本课程的学习,使学生初步掌握机械工程材料、冷热加工工艺、热处理和常用机构分析和设计的基本方法,了解通用零部件的工作原理、结构和选用方面的基本知识,以便为学习后继相关专业课打下基础.学习本课程之前,要求学生具备理论力学、材料力学和机械制图等先修课程的基础知识.3 .能力要求通过本课程的各个环节教学,培养学生具有分析简单机械的运动和结构,以及设计简单机械系统运动方案的能力,同时对有关机械问题的处理具有较好的基本技能和适应性.三教学内容的基本要求和学时分配1.教学内容及要求(1)机械基础概论1)机械设计与制造的基本知识2)机械设计的基本原则(2)机械工程材料1)金属的机械性能2)金属和合金的晶体结构3)铁碳合金相图4)钢的分类牌号和用途5)钢的热处理6)铸铁、有色金属及合金(3)公差与配合1)互换性的基本概念2)圆柱体的公差与配合3)形状与位置公差4)表面粗糙度(4)平面机构的结构分析1)平面机构的组成2)平面机构运动简图3)平面机构具有确定运动的条件(5)平面连杆机构1)平面四杆机构的基本类型和性质2)铰链四杆机构的演化(6)螺纹连接1)螺纹参数及常用螺纹2)螺纹连接的基本类型和元件3)螺旋副的受力分析效率和自锁4)螺纹连接的拧紧和防松5)螺纹连接的强度计算(7)键、花键、无键连接和销连接1)键连接2)花键和销连接(8)带传动1)带传动的类型、应用和特点2)带传动的工作情况分析3)V带传动的设计计算4)V带带轮的结构(9)齿轮传动1)齿轮传动类型的原理2)齿轮的几何尺寸计算3)齿轮传动条件4)失效形式及设计准则5)受力分析和计算载荷6)齿轮传动的强度计算7)热处理和许用应力8)精度等级和结构设计9)润滑和效率(10)轮系和减速器1)轮系的分类2)轮系的传动比计算3)减速器的类型、特点及应用(11)轴、轴毂连接和联轴器1)轴的类型和结构2)轴的强度计算3)联轴器类型、特点和应用(12)滑动轴承1)滑动轴承的种类、特点和应用2)轴承的结构和材料3)润滑剂和润滑装置4)非液体摩擦滑动轴承的计算(13)滚动轴承1)结构类型及代号2)类型选择3)滚动轴承的计算4)滚动轴承的组合设计2.时间分配和进度:(1)机械基础概论----------------------------2学时;(2)机械工程材料----------------------------5学时;(3)公差与配合------------------------------5学时;(4)平面机构的结构分析----------------------3学时;(5)平面连杆机构----------------------------2学时;(6)机构运动简图测绘实验--------------------2学时;(7)螺纹连接--------------------------------5学时;(8)带传动----------------------------------4学时;(9)齿轮传动--------------------------------5学时;(10)齿轮参数测定实验-----------------------2学时;(11)轴、轴毂连接和联轴器-------------------4学时;(12)轮系、减速器---------------------------3学时;(13)综合设计实验---------------------------2学时;(14)轴承-----------------------------------4学时;3.教学内容的重点和难点:(1)重点:钢的热处理钢的分类、牌号和用途公差配合和选用平面机构的的结构分析和平面连杆机构螺纹连接的类型和强度计算齿轮的几何尺寸计算齿轮的强度计算(2)难点:铁碳合金状态图钢的热处理机理公差配合的选用计算螺旋副的受力分析和自锁螺栓组连接的受力分析渐开线齿轮传动原理4.本课程与其他课程的联系与分工本课程为建筑环境与设备工程专业和安全工程的重要技术基础课,学习本课程应具有机械制图、工程力学等基本知识.本课程为进一步学习液体机械、热工仪表、锅炉及空调等专业课程提供了必要的基础知识.5.建议使用教材和参考书目《机械基础》-------刘泽深等主编--中国建工出版社 2000《机械设计基础》---杨可桢主编----高等教育出版社 2003《机械设计》-------濮良贵主编----高等教育出版社 2004四.大纲说明1.本课程教学环节,包括理论教学课程设计和金工实习,要求学生理论联系实际,系统的掌握机械原理及机械零件的设计和加工工艺,应具有独立设计和初步加工技能.2.配合相应内容应有习题练习,并结合难点进行讲评。

《机械设计基础》课程体系和课程内容

《机械设计基础》课程体系和课程内容

《机械设计基础》课程体系和课程内容《机械设计基础》作为近机械类专业的重要技术基础课,其任务是使学生掌握常用机构和通用零件的基本理论、基本知识和基本方法。

通过本课程理论和实践的学习,使学生具有综合运用所学知识和实践技能,设计简单机构和简单传动装置的能力;具有通过实验和观察去识别常用机构组成、工作特性和通用机械零件结构特点的能力。

一、教学内容1.绪论内容:机械设计基础的研究对象和内容;本课程的性质和任务;本课程的学习方法;机械设计概述。

2.平面机构的自由度和速度分析内容:机构的组成;平面机构的运动简图;平面机构的自由度;速度瞬心和其应用。

3.平面连杆机构内容:平面连杆机构的特点及应用;平面四杆机构的组成、基本形式及其演化;平面四杆机构的特性;平面四杆机构的设计。

4.凸轮机构内容:凸轮机构的组成、类型、特点及应用;常用从动件的运动规律;盘形凸轮轮廓的设计;凸轮机构设计中的几个问题。

5.齿轮传动内容:齿轮传动的特点和基本类型;渐开线齿轮的齿廓及传动比;渐开线标准直齿圆柱齿轮的主要参数及几何尺寸计算;渐开线直齿圆柱齿轮的啮合传动;渐开线齿轮的加工方法;渐开线齿廓的根切现象与标准齿轮不发生根切的最少齿数;齿轮常见的失效形式与设计准则;齿轮的常用材料及许用应力;齿轮传动的精度;渐开线标准直齿圆柱齿轮传动的强度计算;斜齿圆柱齿轮传动;直齿圆锥齿轮传动;齿轮的结构设计及齿轮传动的润滑。

6.其他常用机构内容:螺旋机构;棘轮机构;槽轮机构;其他间歇运动机构;7.蜗杆传动内容:蜗杆传动的类型和特点;蜗杆传动的主要参数和几何尺寸计算;蜗杆传动的失效形式和计算准则;蜗杆传动的材料和结构;蜗杆传动的强度计算;蜗杆传动的效率、润滑及热平衡计算。

8.轮系内容:定轴轮系传动比的计算;行星轮系传动比的计算;混合轮系传动比的计算;轮系的应用。

9.带传动和链传动内容:带传动的类型、特点及应用;V带和V带轮的结构;带传动的工作能力分析;V带传动的设计;带传动的张紧、安装与维护;链传动的类型、特点及应用;滚子链的结构及标淮;链传动的运动特性;滚子链传动的设计方法;链传动的布置、张紧及润滑。

国家开放大学《机械设计基础》试卷及参考答案(2套)

国家开放大学《机械设计基础》试卷及参考答案(2套)

国家开放大学煤炭学院形考试卷考试科目:机械设计基础试卷代号:试卷说明:1、本试卷共6 页,三种题型,满分100分。

2、本次考试为闭卷,考试时间为90分钟。

一、单项选择题(共30题,每小题2分,计60分。

选出一个正确的答案,并将字母标号填在括号内。

)1. 划分材料是塑性或脆性的标准,主要取决于()。

A.材料的强度极限B.材料在变形过程中有无屈服现象C.材料硬度的大小D.材料疲劳极限2. 螺纹连接防松的根本在于防止()之间的相对转动。

A.螺栓和螺母B.螺栓和被连接件C.螺母和被连接件D.被连接件和被连接件3. 在下列各种防松方法中,利用摩擦原理防松的方法是()。

A.弹簧垫圈B.开口销C.焊接D.止动垫片4. 平键的截面尺寸(b、h)通常是根据()按标准选择。

A.轴的直径B.轴传递转矩的大小C.传递功率的大小D.轮毂装配到轴上较方便5.标准直齿圆柱齿轮的齿形系数Y Fa取决于()。

A.模数B.齿数C.齿宽系数D.齿面硬度6. 45钢齿轮,经调质处理后其硬度值为()。

A.45~50HRC B.220~270HBS C.160~180HBS D.320~350HBS7. 对于开式齿轮传动,在工程设计中,一般()。

A.按接触强度设计齿轮尺寸,再校核弯曲强度B.按弯曲强度设计齿轮尺寸,再校核接触强度C.只需按接触强度设计D.只需按弯曲强度设计8. 对于齿面硬度≤350HBS的闭式齿轮传动,在工程设计时一般先按()计算。

A.接触强度B.弯曲强度C.磨损条件D.胶合条件9. 如果齿轮的模数、转速和传递的功率不变,增加齿轮的直径,则齿轮的()。

A.接触强度减小B.弯曲强度增加C.接触强度增大D.都不是10. 蜗杆传动中,将蜗杆分度圆直径定为标准值是为了()。

A.使中心距也标准化B.避免蜗杆刚度过小C.提高加工效率D.减少蜗轮滚刀的数目,便于刀具标准化11. 在标准蜗杆传动中,蜗杆头数一定时,若增大蜗杆直径系数,将使传动效率()。

机械设计基础机械连接的选择与设计

机械设计基础机械连接的选择与设计

机械设计基础机械连接的选择与设计机械设计基础机械连接的选择与设计引言:机械连接是指通过某种方式将不同的机械元件或部件连接在一起的技术方法,广泛应用于各种机械装置和设备中。

机械连接的选择与设计是机械设计中至关重要的一环,它不仅关乎着机械装置的整体性能和可靠性,还关系到机械结构的安全和使用寿命。

在本文中,我们将探讨几种常见的机械连接方式,并介绍如何根据实际需求进行连接的选择和设计。

一、机械连接的分类根据连接的性质和结构形式,机械连接可以分为以下几种类型:1. 螺栓连接:螺栓连接是一种常见的机械连接方式,通过螺纹的配合来实现连接。

它具有拆卸性和调试性好的特点,适用于需要经常拆卸和维修的装置。

2. 锥形连接:锥形连接主要通过圆锥面的配合来实现连接。

它具有自定心性好、刚性强的特点,适用于需要承受大的轴向载荷和转矩的装置。

3. 键连接:键连接是通过键的配合来实现连接的,常见的有平键、半圆键和楔键等。

它结构简单,拆卸方便,适用于承受中等载荷和转矩的装置。

4. 焊接连接:焊接连接是通过熔接或压接的方式将两个部件连接在一起。

它具有连接强度高、刚性好的特点,适用于承受大载荷和转矩的装置。

5. 轴套连接:轴套连接是通过套筒的配合来实现连接的,常用于轴与轴承的连接。

它具有自润滑的特点,可以减少磨损和摩擦。

二、机械连接的选择机械连接的选择应综合考虑以下几个方面:1. 载荷和转矩:不同的连接方式对载荷和转矩的承载能力有所差异,需要根据实际需求选择适合的连接方式。

2. 拆卸和维修:如果需要频繁进行拆卸和维修,螺栓连接是一个较好的选择;如果需要较高的连接强度和刚性,焊接连接是更好的选择。

3. 工作环境:不同的工作环境对机械连接有不同的要求,如温度、湿度、腐蚀等。

应根据实际环境选择合适的连接方式或材料。

4. 成本和效率:不同的连接方式在成本和效率方面也有所差异。

对于大规模生产的装置,通常会考虑成本和效率的因素,选择适用的连接方式。

《机械设计基础》目录

《机械设计基础》目录

《机械设计基础》目录第一章绪论11 机械设计的基本概念12 机械设计的发展历程13 机械设计的重要性及应用领域第二章机械设计的基本原则和方法21 机械设计的基本原则211 功能满足原则212 可靠性原则213 经济性原则214 安全性原则22 机械设计的方法221 传统设计方法222 现代设计方法223 创新设计方法第三章机械零件的强度31 材料的力学性能311 拉伸试验与应力应变曲线312 硬度313 冲击韧性314 疲劳强度32 机械零件的疲劳强度计算321 疲劳曲线和疲劳极限322 影响机械零件疲劳强度的因素323 稳定变应力下机械零件的疲劳强度计算324 不稳定变应力下机械零件的疲劳强度计算第四章摩擦、磨损及润滑41 摩擦的种类及特性411 干摩擦412 边界摩擦413 流体摩擦414 混合摩擦42 磨损的类型及机理421 粘着磨损422 磨粒磨损423 疲劳磨损424 腐蚀磨损43 润滑的作用及润滑剂的选择431 润滑的作用432 润滑剂的种类433 润滑剂的选择第五章螺纹连接51 螺纹的类型和特点511 螺纹的分类512 普通螺纹的主要参数52 螺纹连接的类型和标准连接件521 螺纹连接的类型522 标准连接件53 螺纹连接的预紧和防松531 预紧的目的和方法532 防松的原理和方法54 螺纹连接的强度计算541 松螺栓连接的强度计算542 紧螺栓连接的强度计算第六章键、花键和销连接61 键连接611 平键连接612 半圆键连接613 楔键连接614 切向键连接62 花键连接621 花键连接的类型和特点622 花键连接的强度计算63 销连接631 销的类型和用途632 销连接的强度计算第七章带传动71 带传动的类型和工作原理711 平带传动712 V 带传动713 同步带传动72 V 带和带轮721 V 带的结构和标准722 带轮的结构和材料73 带传动的工作情况分析731 带传动中的力分析732 带的应力分析733 带传动的弹性滑动和打滑74 带传动的设计计算741 设计准则和原始数据742 设计计算的内容和步骤第八章链传动81 链传动的类型和特点811 滚子链传动812 齿形链传动82 链条和链轮821 链条的结构和标准822 链轮的结构和材料83 链传动的运动特性和受力分析831 链传动的运动不均匀性832 链传动的受力分析84 链传动的设计计算841 设计准则和原始数据842 设计计算的内容和步骤第九章齿轮传动91 齿轮传动的类型和特点911 圆柱齿轮传动912 锥齿轮传动913 蜗杆蜗轮传动92 齿轮的失效形式和设计准则921 轮齿的失效形式922 设计准则93 齿轮的材料和热处理931 齿轮常用材料932 齿轮的热处理94 直齿圆柱齿轮传动的受力分析和强度计算941 受力分析942 强度计算95 斜齿圆柱齿轮传动的受力分析和强度计算951 受力分析952 强度计算96 锥齿轮传动的受力分析和强度计算961 受力分析962 强度计算97 蜗杆蜗轮传动的受力分析和强度计算971 受力分析972 强度计算第十章蜗杆传动101 蜗杆传动的类型和特点102 蜗杆和蜗轮的结构103 蜗杆传动的失效形式和设计准则104 蜗杆传动的材料和热处理105 蜗杆传动的受力分析和强度计算106 蜗杆传动的效率、润滑和热平衡计算第十一章轴111 轴的分类和材料1111 轴的分类1112 轴的材料112 轴的结构设计1121 轴上零件的定位和固定1122 轴的结构工艺性113 轴的强度计算1131 按扭转强度计算1132 按弯扭合成强度计算1133 轴的疲劳强度校核第十二章滑动轴承121 滑动轴承的类型和结构1211 整体式滑动轴承1212 剖分式滑动轴承1213 调心式滑动轴承122 滑动轴承的材料1221 金属材料1222 非金属材料123 滑动轴承的润滑1231 润滑剂的选择1232 润滑方式124 非液体摩擦滑动轴承的设计计算第十三章滚动轴承131 滚动轴承的类型和特点1311 滚动轴承的分类1312 滚动轴承的特点132 滚动轴承的代号1321 基本代号1322 前置代号和后置代号133 滚动轴承的选择1331 类型选择1332 尺寸选择134 滚动轴承的组合设计1341 轴承的固定1342 轴承的配合1343 轴承的装拆1344 滚动轴承的润滑和密封第十四章联轴器和离合器141 联轴器1411 联轴器的类型和特点1412 联轴器的选择142 离合器1421 离合器的类型和特点1422 离合器的选择第十五章弹簧151 弹簧的类型和特点152 弹簧的材料和制造153 圆柱螺旋压缩弹簧的设计计算第十六章机械系统设计161 机械系统设计的任务和过程162 机械系统总体方案设计163 机械系统的执行系统设计164 机械系统的传动系统设计165 机械系统的支承系统设计第十七章机械设计中的创新思维171 创新思维的概念和特点172 创新思维在机械设计中的应用173 培养创新思维的方法和途径第十八章机械设计实例分析181 简单机械装置的设计实例182 复杂机械系统的设计实例183 设计实例中的经验教训和改进方向。

机械设计基础知识试题-机械设计基础第4版答案

机械设计基础知识试题-机械设计基础第4版答案

机械设计基础知识试题:机械设计基础第4版答案下面是收集整理的机械设计基础知识试题,希望对您有所帮助!如果你觉得不错的话,欢迎分享!机械设计基础知识题:1 不可拆联接有哪几种各有主要特点答案铆接:能承受冲击载荷,联接可靠,结构较轻,紧密性差;焊接:有残余应力,需作退火处理;粘接:工艺简单,重量轻,若表面处理不良,粘接质量欠佳,易脱落.2 可拆联接有哪几种各有何主要特点答案过盈联接:对中性好,承载能力大,承受冲击性能好,对零件的削弱少,但加工精度高,装卸不便.型面联接:对中性好,装卸较方便,无应力集中现象,承受较大扭拒,加工要求高;销联接:适用于轻载,相互定位的场合,还可用作安全元件,过载时被剪断。

3 平键联接有哪些特点答案截面为矩形,两侧面为工作面,键的顶面与轮毂键槽间有间隙,对中性好,结构简单,装卸方便.4 半圆键联接有哪些特点答案键两侧为工作面,传递扭矩;能自动调整轴毂的倾斜,使键受力均匀,适用于传递扭拒不大的场合.5 平键联接的强度计算为什么只验算挤压力答案根据标准选择的尺寸要进行链的挤压和剪切强度的验算,由于一般来说若挤压强度足够,其剪切强度是足够的,故只验算挤压应力.6 销联接通常用于什么场合答案常用于轻载联接,或要求相互定位的场合,还可作为传递扭矩的过载安全保护元件.7 当销用作定位元件时有哪些要求答案销的柱面和被联零件的孔应用较高精度及较低的表面粗糙度,圆柱销因多次装拆会使柱面和孔表面磨损,圆锥销无此缺点,为保证销有足够刚度,直径应取大些.8 常用的普通平键中的a、b、c型各有什么特点答案 a型键两端为半圆形,c型一端为圆头,一端为平头,b 型两端为平头,并且圆弧部分不承受载荷。

9 花键联接的特点如何答案花键分为矩形花键、渐开线花键。

矩形花键依靠内径定心,渐开线花键依靠齿面定心。

它们都有很高的对中性和承载能力,可用于传递大转矩的轴和毂联接中。

10 普通三角形螺纹联接有什么特点答案具有磨擦摩擦系数大、加工简单、工作可靠等优点,成本低应用广泛,但它的应力集中严重.11 普通三角形螺纹主要参数有哪些答案大径、小径、中径、螺距、线数、导程、升角及牙型角。

杨可桢《机械设计基础》(第6版)复习笔记及课后习题详解(含考研真题)-连接【圣才出品】

杨可桢《机械设计基础》(第6版)复习笔记及课后习题详解(含考研真题)-连接【圣才出品】

第10章连接10.1复习笔记【通关提要】本章介绍了零件连接形式:螺纹连接、键连接和销连接,主要阐述了螺纹的类型和几何参数、螺纹连接的基本类型、螺栓连接的受力分析和强度计算、螺旋传动、键连接的类型和强度计算以及销连接。

学习时需要重点掌握螺栓连接的受力分析和强度计算、键连接的强度计算,此处多以计算题的形式出现;熟练掌握螺纹和螺纹连接的类型和应用、提高螺纹连接强度的措施、键连接的类型、应用及布置等内容,多以选择题、填空题、判断题和简答题的形式出现。

复习时需把握其具体内容,重点记忆。

【重点难点归纳】一、螺纹参数(见表10-1-1)表10-1-1螺纹的分类和几何参数二、螺旋副的受力分析、效率和自锁(见表10-1-2)表10-1-2螺旋副的受力分析、效率和自锁三、机械制造常用螺纹(见表10-1-3)表10-1-3机械制造常用螺纹四、螺纹连接的基本类型及螺纹紧固件(见表10-1-4)表10-1-4螺纹连接的基本类型及螺纹紧固件五、螺纹连接的预紧和防松1.拧紧力矩(见表10-1-5)表10-1-5拧紧力矩2.螺纹连接的防松(见表10-1-6)表10-1-6螺纹连接的防松六、螺栓连接的强度计算(见表10-1-7)表10-1-7螺栓连接的强度计算七、螺栓的材料和许用应力1.材料螺栓的常用材料为低碳钢和中碳钢,重要和特殊用途的螺纹连接件可采用力学性能较高的合金钢。

2.许用应力及安全系数许用应力及安全系数可见教材表10-7和表10-8。

八、提高螺栓连接强度的措施(见表10-1-8)表10-1-8提高螺栓连接强度的措施九、螺旋传动螺旋传动主要用来把回转运动变为直线运动,其主要失效是螺纹磨损。

按使用要求的不同可分为传力螺旋、传导螺旋和调整螺旋。

1.耐磨性计算(1)通常是限制螺纹接触处的压强p,其校核公式为p=F a/(πd2hz)≤[p]式中,F a为轴向力;z为参加接触的螺纹圈数;h为螺纹工作高度;[p]为许用压强。

(2)确定螺纹中径d2的设计公式①梯形螺纹d≥2②锯齿形螺纹2d≥其中,φ=H/d2,z=H/P,H为螺母高度;梯形螺纹的工作高度h=0.5P;锯齿形螺纹的工作高度h=0.75P。

2011-最新陈立德版机械设计基础第6、7章课后题答案

2011-最新陈立德版机械设计基础第6、7章课后题答案

第6章 间歇运动机构6.1 某牛头刨床工作台横向进给丝杆的导程为5 mm ,与丝杆联动的棘轮齿数为40,求此牛头刨床的最小横向进给量是多少?若要求此牛头刨床工作台的横向进给量为0.5mm ,则棘轮每次能转过的角设应为多少?答:牛头刨床的横向进给量最小为m in 50.125m m 40f ==若要求其横向进给量为0.5mm ,则棘轮每次转过的角度应为0.5360360.12540⨯=6.2 某外啮合槽轮机构中槽轮的槽数z =6,圆销的数目k =1,若槽轮的静止时间1s2rt =,试求主动拨盘的转速n 。

答:主动拨盘的转速为:36018036016rs 23603n -+==⨯6.3 在六角车床上六角刀架转位用的外啮合槽轮机构中,已知槽轮槽数z =6,槽轮停歇时间15s r 6t =,运动时间m 5s r3t =,求槽轮机构的运动系数τ及所需的圆柱销数目。

答:运动系数53m 551m6323t t t τ===++所需圆柱销数目232622(2)(62)z k z τ⨯⨯===--6.4内啮合槽轮机构能不能采用多圆柱销拨盘? 答:不能。

第七章 螺纹连接与螺旋传动7.1常用螺纹的种类有哪些?各用于什么场合?答:常用螺纹的种类有普通螺纹、管螺纹、矩形螺纹、梯形螺纹和锯齿形螺纹,前两种主要用于联接,后三种主要用于传动。

7.2螺纹的主要参数有哪些?怎样计算? 答:螺纹的主要参数有:(1)大径d ;(2)小径d 1;(3)中径d 2;(4)螺距P ;(5)导程S ;(6)升角λ;22tan SnPd d λππ==;(7)牙型角α、牙型斜角β。

7.3 螺纹的导程和螺距有何区别?螺纹的导程S 和螺距P 与螺纹线数n 有何关系?答:螺距是螺纹相邻两牙在中径线上对应两点间的轴向距离,导程则是同一螺旋线上相邻两牙在中径线上对应两点间的轴向距离。

导程S 、螺距P 、螺纹线数n 之间的关系:S nP =。

7.4 根据牙型的不同,螺纹可分为哪几种?各有哪些特点?常用的连接和传动螺纹都有哪些牙型?答:根据牙型的不同,螺纹可分为普通螺纹、管螺纹、矩形螺纹、梯形螺纹和锯齿形螺纹。

最新最全《机械设计基础》教案(完整版)

最新最全《机械设计基础》教案(完整版)
29
行业前沿动态分享
老师可以介绍机械设计领域的最新研 究成果和前沿技术,包括新材料、新 工艺、新机构等方面的进展和应用。
老师可以引导学生关注机械设计领域 的热点问题和争议,包括设计伦理、 知识产权、环保等方面的讨论和思考 。
老师可以分享机械设计领域的行业趋 势和未来发展方向,包括智能化、绿 色化、个性化等方面的趋势和挑战。
根据被连接件的尺寸公差和形位公差,选 择合适的过渡配合类型,如间隙配合、过 渡配合等,确保连接的精度和稳定性。
配合表面粗糙度要求
配合件材料选择
根据配合的性质和要求,确定合适的配合 表面粗糙度要求,以确保连接的精度和稳 定性。
根据使用环境和强度要求,选择合适的材 料,如钢、铸铁、铝合金等,以确保连接 的强度和耐腐蚀性。
轴系零部件定义
轴系零部件是组成机械传动系统的重 要部分,包括轴、轴承、联轴器、离 合器、制动器等。
功能特点
轴系零部件在机械传动中起到支撑、 定位和传递扭矩的作用,其性能直接 影响整个机械系统的运行平稳性、精 度和寿命。
2024/1/26
20
轴系零部件结构类型选择依据
2024/1/26
载荷性质 转速高低 工作环境 安装与调整
轴承校核方法及注意事项
01
静载荷校核
根据轴承所受静载荷的大小和性质,校核轴承的静承载能力是否满足要
求。对于不满足要求的轴承,应重新选择或采取加强措施。
02
动载荷校核
根据轴承所受动载荷的大小和性质,校核轴承的动承载能力是否满足要
求。对于不满足要求的轴承,应重新选择或采取加强措施。
2024/1/26
03
齿轮传动的强度计算和校核
03
掌握齿轮传动的受力分析和强度计算方法,以及如何进行强度

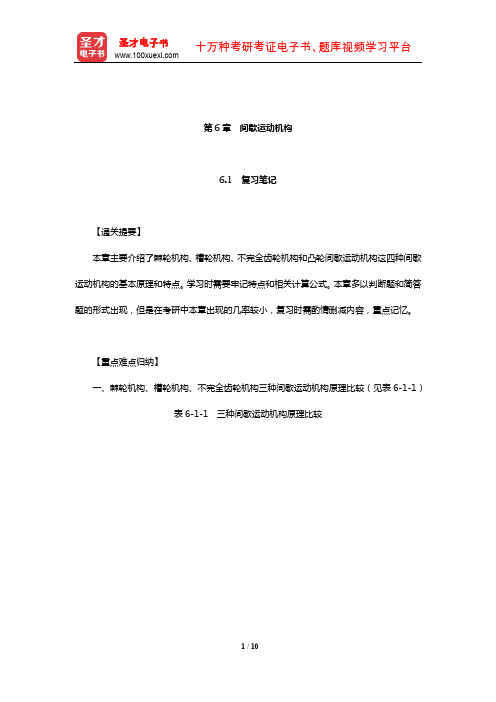

杨可桢《机械设计基础》(第6版)笔记和课后习题详解(间歇运动机构)

杨可桢《机械设计基础》(第6版)笔记和课后习题详解(间歇运动机构)

第6章间歇运动机构6.1 复习笔记【通关提要】本章主要介绍了棘轮机构、槽轮机构、不完全齿轮机构和凸轮间歇运动机构这四种间歇运动机构的基本原理和特点。

学习时需要牢记特点和相关计算公式。

本章多以判断题和简答题的形式出现,但是在考研中本章出现的几率较小,复习时需酌情删减内容,重点记忆。

【重点难点归纳】一、棘轮机构、槽轮机构、不完全齿轮机构三种间歇运动机构原理比较(见表6-1-1)表6-1-1 三种间歇运动机构原理比较二、棘轮机构(见表6-1-2)表6-1-2 棘轮机构图6-1-1 棘爪受力分析三、槽轮机构(见表6-1-3)表6-1-3 槽轮机构四、不完全齿轮机构(见表6-1-4)表6-1-4 不完全齿轮机构五、凸轮间歇运动机构1.形式凸轮间歇运动机构通常有两种形式:圆柱形凸轮间歇运动机构和蜗杆形凸轮间歇运动机构。

2.优点运转可靠、传动平稳、定位精度高,适用于高速传动,转盘可以实现任何运动规律,转盘转动与停歇时间的比值可以通过改变凸轮推程运动角来得到。

6.2 课后习题详解6-1 已知一棘轮机构,棘轮模数m=5mm,齿数z=12,试确定机构的几何尺寸并画出棘轮的齿形。

解:顶圆直径D=m z=5×12mm=60mm齿高h=0.75m=0.75×5mm=3.75mm齿顶厚a=m=5mm齿槽夹角θ=60°棘爪长度L=2πm=2π×5mm=31.4mm棘轮的齿形如图6-2-1所示。

图6-2-16-2 已知槽轮的槽数z=6,拨盘的圆销数K=1,转速n1=60r/min,求槽轮的运动时间t m和静止时间t s。

解:槽轮机构的运动特性系数:τ=t m/t=2φ1/(2π)=(z-2)/(2z)=1/3。

拨盘转速n1=60r/min,故拨盘转1转所用的时间为1s。

槽轮的运动时间:t m=τt=1/3s。

槽轮的静止时间:t s=t-t m=2/3s。

机械设计基础课程标准

机械设计基础课程标准

《机械设计基础》课程标准一、课程的定位机械设计基础是机电一体化技术专业必修的一门技术基础课,旨在培养学生综合运用先修课程中所学知识和技能,解决机械工程实际问题的能力。

课程范型为学科中心型和训练中心型。

结合各种实践教案环节,进行机械工程技术人员所需的基本训练,使学生掌握简单机械系统的设计和应用方法,具备机械设计初步能力和机械操作能力。

为学生进一步学习有关专业课程和日后从事机械设计、机械设备技术改造、机械设备操作、机械维修等工作打下基础,同时培养学生正确的方法能力及社会能力。

二、学习目标本课程的学习目标按专业能力目标、方法能力目标、社会能力目标分别进行描述:(一)专业能力目标1.初步掌握机常用机构分析、设计和使用的基本方法;2.了解通用零部件的工作原理、结构和选用方面的基本知识;3.具有分析简单机械的运动和结构,以及设计简单机械系统运动方案的能力;4.对有关机械问题的处理具有较好的基本技能和适应性。

(二)方法能力目标1.具有制定工作计划的能力;2.具有通过查阅各种技术资料、文献等取得信息的能力;3.具有不断获取新的技能与知识的能力;4.具有逻辑性、合理性的科学思维方法能力;5.具有较强的口头与书面表达能力;6.能够从个案中找到共性,寻找规律,积累经验,举一反三;7.具有自主学习、自我提高的能力;8.具有理论指导实践、理实结合的能力;(三)社会能力目标1、具有良好的职业道德和安全保护意识;2、具有勤学、进取、践能、尊师的学风,具有创新意识和创新精神;3、具有人际交流、公共关系、劳动组织能力,具有群体意识和社会责任心。

三、学习内容五、教材及参考书目(一)教材《机械设计基础(上)(下)》, 主编齐玉珍、叶巍,沧州职业技术学院(二)参考书目《工程力学》,主编范钦珊,中央广播电视大学出版社《机械设计基础》, 主编栾学刚,高等教育出版社《机械设计基础》,主编陈立德,高等教育出版社(三)网站资源全国机械原理、机械设计网站,/中国机械网,/六、考试与成绩评定(一)考试形式1、个人技能考试(考核)安排在平时分段进行,主要考核学生的动手能力,采取口试和实际操作的方式。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

一、销的主要功用:
销联接主要用于确定零件之间的相互位置,并可传递不大的载荷。

也可用于轴和轮毂或其他零件的联接。

销联接通常只传递不大的载荷,或者作为:安全装置。

销的主要用途:⎪⎩
⎪⎨⎧—定位销—固定零件的相互位置—安全销
—安全保护作用传递不大的载荷
定位销是组合加工和装配时的主要辅助零件。

a )定位销 b)联接销 c)安全销
二、销的结构分类:
销分为⎩⎨⎧拆装不影响定位精度。

的锥度。

可自锁,多次:—有—圆锥销:固和定位精度降低。

—多次拆装磨损后,紧—圆柱销:
501
注:定位销通常不受或只受很小的载荷,其尺寸由经验确定。

同一面上的定位销至少要用两个。

作业
1、p112 题6-3
2、p112 题6-4
3. 如何选取普通平键的尺寸b ×h ×L ?它的公称长度L 与工作长度l 之间有什么关系?
4. 平键和楔键在结构和使用性能上有何异同?为何平键使用较广?
5. 花键联接和平键联接相比有哪些优缺点?
6. 常用的花键齿形有哪几种?各用于什么场合?
7. 销有哪几种类型?其中哪些销已有国家标准?
8.普通平键联接有哪些失效形式?强度校核判定强度不够时,可采取哪些措施?滑动平键连接和导向平键连接的主要失效形式是什么?。
